Co je vkládací lisování? | Proces, Materiály & Aplikace

Moderní výrobky stále častěji kombinují plasty s kovy, elektrické vodiče, závitové součásti, magnety, a další funkční materiály.

Tradičně, tyto součásti jsou vyráběny samostatně a následně sestavovány pomocí šroubů, Stisknutím tlačítka, nýtování, lepidla, nebo svařování.

I když takové metody zůstávají užitečné, přidávají montážní kroky, zvýšit počet dílů, a může způsobit problémy se zarovnáním a spolehlivostí.

Vložte lištu poskytuje alternativní přístup integrací předtvarované vložky přímo do lisované polymerní komponenty během procesu vstřikování.

Místo montáže vložky a plastové části po vylisování, vložka je umístěna uvnitř formy jako první, načež roztavený polymer obtéká a tuhne za vzniku mechanicky integrované složky.

Tento článek vysvětluje principy, materiály, výrobní procesy, Úvahy o návrhu, výhody, omezení, a aplikace vložkového lisování, se zvláštní pozorností věnovanou technickým faktorům, které určují kvalitu finálního dílu.

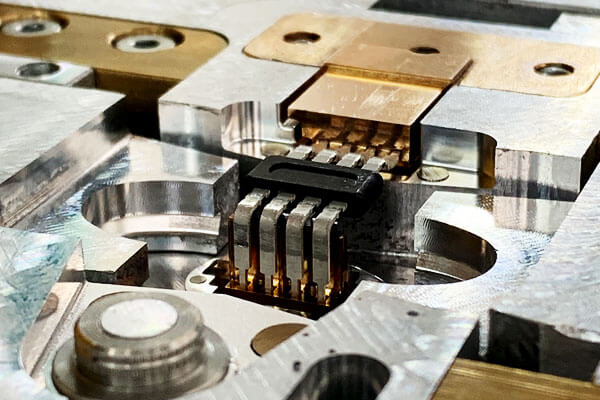

1. Co je vkládací lisování?

Vkládací lišta je an Injekční lisování proces, ve kterém je předvyrobená součást, známý jako vložka, is placed inside a mold cavity and subsequently encapsulated or partially surrounded by molten plastic.

The insert can be made from metal, plast, keramický, electrical conductive material, or another rigid substrate.

Once the polymer is injected and cooled, the insert becomes permanently integrated into the molded component.

A simplified process can be represented as:

Insert preparation → Insert positioning → Mold closing → Plastic injection → Packing and cooling → Mold opening → Ejection

The resulting component is therefore a multi-material assembly manufactured in a single molding operation.

Jak se lisování vložek liší od standardního vstřikování

Jak vložka vytváří mechanickou integraci

Vztah mezi vložkou a lisovaným polymerem může být navržen několika způsoby.

Pro kovovou vložku se závitem, například, polymer může obtékat speciálně navržené vnější prvky, jako jsou rýhy, drážky, podříznutí, nebo žebra.

Po ochlazení, tyto funkce vytvářejí mechanické blokování, což znesnadňuje otáčení nebo vytahování vložky.

Pro elektrickou koncovku, polymer může obklopovat definovanou část vodivého prvku, přičemž ponechává funkční kontaktní plochu odkrytou.

Lisovaný polymer pak poskytuje izolaci, strukturální podpora, a polohovou stabilitu.

Integrační mechanismus tedy závisí na aplikaci. Může to zahrnovat:

1. Mechanické blokování skrz drážky, chrochtá, žebra, nebo podříznutí.
2. Rušení generované smršťováním polymeru kolem vložky.
3. Chemické nebo adhezivní lepení při použití kompatibilních materiálů a povrchových úprav.
4. Geometrické zapouzdření, ve kterém polymer fyzicky obklopuje vložku a zabraňuje pohybu.

V náročných aplikacích, několik mechanismů může fungovat současně.

2. Jak funguje vkládací lišta?

Lisování vložek se skládá z několika řízených fází, počínaje přípravou vložky a konče kontrolou hotové integrované součásti.

Typický pracovní postup vkládání forem

Výroba vložek → Čištění a příprava → Rozměrová kontrola → Vkládání vložek → Uzavření formy → Vstřikování polymeru → Balení → Chlazení → Otevření formy → Vysunutí → Rozměrová a funkční kontrola

2.1 Příprava vložení

Proces začíná výrobou a přípravou vložky.

Pro kovové vložky, to může zahrnovat CNC obrábění, lisování, soustružení, studený kurz, tvarování drátu, broušení, nebo jiné kovoobráběcí procesy.

Vložka musí splňovat rozměrové a povrchové požadavky definované konstrukcí výlisku.

Zvláště důležitý je stav povrchu. Olej, oxidová stupnice, třísky, a další kontaminanty mohou interferovat s vazbou polymeru nebo způsobit vady formování.

V závislosti na aplikaci, vložky proto mohou podstoupit:

• Odmašťování a čištění
• Zdrsnění povrchu
• Posunutí
• Pasivace
• Chemické ošetření
• Předehřívání
• Rozměrová inspekce

Vložka by měla být také zkontrolována, zda nemá otřepy a ostré hrany. Nadměrné otřepy mohou poškodit formu nebo vytvořit lokalizované koncentrace napětí v lisovaném polymeru.

2.2 Umístění a umístění vložek

Po přípravě, vložka je umístěna na vyhrazené místo ve formě.

To lze provést ručně, poloautomaticky, nebo automatickým nakládacím systémem.

Pro jednoduché komponenty, Operátoři mohou umístit vložky přímo do dutiny formy.

High-volume production generally benefits from automated insertion, particularly when there are multiple inserts per part or when precise repeatability is required.

The positioning system must prevent the insert from moving during mold closing and polymer injection. Depending on the geometry, the insert may be retained using:

• Locating pins
• Mold cores
• Cavities or pockets
• Magnetic holders
• Vacuum retention
• Mechanical clamps
• Dedicated fixtures

Insert positioning is especially critical for electrical connectors and precision mechanical components, where even a small positional error can affect assembly compatibility or functional performance.

2.3 Zavírání formy

Once the insert has been positioned, the mold closes and the insert becomes enclosed within the mold cavity.

V této fázi, konstrukce formy musí poskytovat dostatečnou vůli kolem vložky při zachování požadované tloušťky stěny polymeru.

Nástroje musí také zabránit rozdrcení nebo posunutí vložky.

Pro aplikace Precision, forma může obsahovat specializované polohovací prvky, které přímo podporují vložku během vstřikování.

Správné uzavření formy je důležité, protože jakákoliv nesoulad kolem vložky může způsobit prasknutí nebo rozměrové vady.

2.4 Vstřikování plastu

Vstřikovací jednotka poté změkčuje vybraný polymer a vstřikuje roztavený materiál do dutiny formy.

Jak polymer obtéká vložku, vyplňuje dostupný prostor dutiny a tvoří vnější geometrii součásti.

Tato fáze je jednou z technicky nejcitlivějších částí lisování vložek. Proces musí být vyvážený:

• Vstřikovací tlak
• Rychlost vstřikování
• Teplota tání
• Teplota formy
• Design brány
• Cesta toku
• Odvětrávání

Příliš vysoký vstřikovací tlak může způsobit posunutí destičky, zatímco nedostatečný tlak může mít za následek neúplné plnění.

Nevhodná poloha brány může vést ke vzniku svarových linií, zachycení vzduchu, nerovnoměrné plnění, nebo nadměrné napětí v okolí vložky.

Pro složité komponenty, Analýza toku formy může být použita k předpovědi chování polymerové náplně před dokončením výrobních nástrojů.

2.5 Balení a chlazení

Po zaplnění dutiny, přídržný nebo balicí tlak se používá pro kompenzaci smrštění polymeru během tuhnutí.

Součást se pak uvnitř formy ochladí, dokud nedosáhne dostatečné tuhosti pro vysunutí.

Chlazení je zvláště důležité při lisování vložek, protože vložka a polymer mohou mít velmi odlišné tepelné vlastnosti.

Například, kovová vložka má obecně mnohem vyšší tepelnou vodivost než většina polymerů.

Může tedy fungovat jako lokalizovaný chladič, změna rychlosti ochlazování okolního polymeru. To může ovlivnit:

• Místní smrštění
• Zbytkový stres
• Krystalinita v semikrystalických polymerech
• Warpage
• Rozměrová stabilita
• Integrita rozhraní

V důsledku toho, design chladicího kanálu a řízení teploty formy by měly být zvažovány kolem kritických vložek spíše než zacházet s celým komponentem jako s tepelně jednotným.

2.6 Otevírání formy a vyhazování dílu

Jakmile dojde k dostatečnému ochlazení, forma se otevře a hotová vložka lisovaná součást je vysunuta.

Vyhození musí být pečlivě navrženo, protože lisovaný polymer může pevně sevřít vložku.

Nadměrná vyhazovací síla může deformovat plast, poškodit jemné rysy, nebo změnit polohu vložení.

Pro součásti se složitou geometrií, Vyhazovací kolíky, rukávy, zvedáky, nebo mohou být vyžadovány jiné mechanismy.

Sekundární operace a kontrola

V závislosti na konstrukci součásti, operace po formování mohou zahrnovat ořezávání, odblikávání, obrábění, čištění závitů, povrchová úprava, elektrické testování, nebo rozměrovou korekci.

Kontrola kvality obvykle zahrnuje jak plastové tělo, tak rozhraní vložky.

Mezi kritické charakteristiky může patřit poloha vložky, soustřednost, exponovaná délka, integrita závitu, síla vytažení, rotační odpor, elektrická kontinuita, a celkovou rozměrovou přesností.

Pro vysoce spolehlivé komponenty, funkční testování je často smysluplnější než samotná kontrola rozměrů.

Závitová vložka, například, musí být nejen správně umístěny, ale také odolávat předepsanému montážnímu a servisnímu momentu.

3. Typy vložek používaných při tváření vložek

Vložka je funkční jádro, kolem kterého je vylisován plastový komponent.

Jeho materiál, geometrie, stavu povrchu, a rozměrová přesnost přímo ovlivňují pevnost, spolehlivost, a životnost hotového dílu.

Závitové vložky

Závitové vložky patří mezi nejběžnější vložky používané ve vstřikování.

Obvykle jsou vyrobeny z mosazi, nerez, Uhlíková ocel, nebo slitiny zinku a jsou zapuštěny do plastové součásti, aby zajistily trvanlivé závitové spojení.

Na rozdíl od závitu vytvořeného přímo v plastu, kovová vložka snese opakovanou montáž a demontáž s podstatně nižším rizikem stržení závitu nebo tečení.

Vroubkovaný, žebrovaný, nebo podříznuté vnější povrchy se často používají ke zlepšení mechanického vzájemného spojení mezi vložkou a obklopujícím polymerem.

Mezi typické aplikace patří:

• Elektronické a elektrické kryty
• Automobilové interiérové ​​a exteriérové ​​komponenty
• Spotřební výrobky
• Průmyslové skříně
• Montážní konzoly a upevňovací body

Hlavními konstrukčními faktory jsou uchycení vložky, odpor proti vytažení, odolnost proti točivému momentu, a přiměřenou tloušťku plastové stěny kolem vložky.

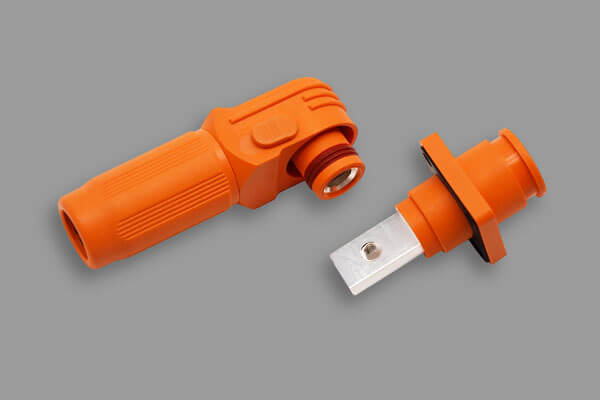

Elektrické kontakty a svorky

Elektrické vložky se používají, když lisovaná součást musí současně poskytovat strukturální ochranu a elektrickou konektivitu.

Mezi běžné materiály patří měď, mosaz, Fosforový bronz, a další vodivé slitiny, někdy s niklem, cín, stříbro, nebo zlacení.

Mezi typické příklady patří konektorové kolíky, terminály, přípojnicové prvky, uzemňovací kontakty, Přepínací komponenty, a vodivé kontakty.

Proces lisování musí zabránit posunutí vložky a chránit kritické kontaktní povrchy před kontaminací polymerem.

Rozměrová přesnost je zvláště důležitá, protože poloha koncovky může určovat elektrickou a mechanickou kompatibilitu konečné sestavy.

Klíčová hlediska zahrnují elektrickou vodivost, kontaktní odpor, odolnost proti korozi, integrita pokovování, izolační vzdálenost, a rozměrovou stálost během lisování.

Lisované kovové vložky

Lisované vložky jsou vyráběny z plechu progresivním lisováním, děrování, ohýbání, nebo tvářecí operace před umístěním do vstřikovací formy.

Jsou zvláště užitečné, když plastový komponent vyžaduje lokalizované vyztužení nebo integrovanou mechanickou nebo elektrickou funkčnost.

Ocel, nerez, hliník, běžně se používají slitiny mědi.

Lisované vložky mohou fungovat jako:

• Konstrukční výztužné prvky
• Montážní konzoly
• Uzemňovací komponenty
• Prvky šířící teplo
• Elektrické vodiče
• Výztužná žebra nebo rámy

Protože lisované součásti lze vyrábět ekonomicky ve velkých objemech, jsou zvláště vhodné pro automobilové a elektrické aplikace.

CNC-obráběné přesné břitové destičky

CNC obráběné břitové destičky se používají, když zapuštěná součást vyžaduje užší rozměrové tolerance, Komplexní geometrie, nebo speciální povrchové vlastnosti.

Nerez, hliník, titan, mosaz, a inženýrské slitiny lze před lisováním obrábět na vysoce přesné vložky.

Tyto vložky se často používají v lékařských zařízeních, Aerospace komponenty, přesné nástroje, průmyslové senzory, a vysoce výkonné mechanické sestavy.

CNC obrábění umožňuje funkce, jako je přesné vyvrtávání, vlákna, drážky, lokalizační plochy, a složité obrysy, které lze ovládat nezávisle na procesu tvarování.

To je zvláště cenné, když některé funkční povrchy nemohou dosáhnout požadované přesnosti ekonomicky pouze vstřikováním.

Keramické vložky

Keramické vložky jsou vybírány pro aplikace vyžadující vlastnosti, které běžné kovy a polymery nemohou poskytnout.

Oxid hlinitý a oxid zirkoničitý jsou běžnou volbou kvůli jejich vysoké teplotní odolnosti, Elektrická izolace, tvrdost, a opotřebení odporu.

Mohou být použity v:

• Elektrické izolační složky
• Vysokoteplotní sestavy
• Komponenty odolné vůči opotřebení
• Senzorové pouzdra
• Specializované lékařské a průmyslové přístroje

Keramika je ze své podstaty křehká, však, takže plíseň zatížení, manipulace s vložkou, tepelný šok, a mechanické upínání musí být pečlivě kontrolováno.

Polymer vybraný pro lisování musí být také kompatibilní s chováním keramiky při tepelné roztažnosti.

Skleněné vložky

Sklo může být zabudováno do lisovaných polymerních komponent, když je optická transparentnost, chemická odolnost, nebo je nutná vizuální kontrola.

Borosilikátové sklo je zvláště užitečné pro svůj relativně nízký koeficient tepelné roztažnosti a dobrou tepelnou a chemickou stabilitu.

Mezi typické aplikace patří průhledová okna, Optické komponenty, indikátory hladiny kapaliny, senzory, a specializované lékařské nebo laboratorní produkty.

Konstrukce formy musí chránit sklo před nadměrným mechanickým namáháním a tepelným šokem. Přesné umístění je také nezbytné, když sklo funguje jako optický nebo těsnící povrch.

Polymerové vložky

Lisování vložek není omezeno na kovy a anorganické materiály. Předem vytvořená polymerní složka může být také tvarována do jiného polymeru, když jsou v rámci stejné sestavy požadovány různé materiálové charakteristiky.

Například, tuhý technický plast může poskytovat strukturální podporu, zatímco měkčí elastomer poskytuje těsnění nebo izolaci vibrací.

Materiály jako PEEK, PTFE, TPU, a další technické polymery proto mohou sloužit jako vložky v závislosti na aplikaci.

Hlavním technickým problémem je dosažení dostatečného mezifázového spojení nebo mechanické retence mezi dvěma polymery.

Rozdíly v teplotě tání, Tepelná roztažení, Chemická kompatibilita, a smrštění je třeba vzít v úvahu při výběru materiálu a návrhu formy.

4. Materiály pro vstřikování

Výběr materiálu pro lisování vložek zahrnuje dvě samostatná, ale vzájemně propojená rozhodnutí: materiál vložky a lisovací pryskyřice.

Tyto dva materiály musí odolat teplotě a tlaku tváření a zároveň zajistit odpovídající mechanickou retenci, rozměrová stabilita, a, pokud je to možné, chemická nebo elektrická kompatibilita.

Běžné materiály vložek

Termoplastické pryskyřice pro vstřikování

Termoplasty jsou nejpoužívanější formovací materiály, protože je lze zahřívat, injektován kolem vložky, a ztuhla do přesně tvarované součásti.

Volba pryskyřice závisí na mechanickém zatížení, teplota, chemická expozice, elektrické požadavky, vzhled, a předpokládanou životností.

Kompatibilita materiálů je kritická

Vložka a polymer jednoduše koexistují uvnitř hotové součásti; tvoří kompozitní systém, který prochází tepelnou úpravou, mechanický, a zátěže životního prostředí po celou dobu životnosti.

Jedním z nejdůležitějších faktorů je Tepelná roztažení. Kovy mají obecně nižší koeficienty tepelné roztažnosti než mnoho polymerů.

Při formování a následném chlazení, tento rozdíl může generovat zbytkové napětí na rozhraní vložka-polymer. Nadměrné namáhání může způsobit praskání, Warpage, mezifázové mezery, nebo snížená retenční síla.

Teplota tváření musí také zůstat pod teplotou, při které vložka podléhá nežádoucím rozměrovým nebo metalurgickým změnám.

Naopak, polymer musí mít dostatečný tok taveniny, aby zcela obklopil vložku a vyplnil úzké oblasti bez vytváření dutin nebo neúplného zapouzdření.

Neméně důležitý je stav povrchu. V závislosti na aplikaci, plochy vložek mohou být vroubkované, drážkovaný, chemicky ošetřené, pokovené, zdrsněný, nebo jinak upravené pro zlepšení mechanického vzájemného spojení nebo adheze.

Pro elektrické vložky, však, funkční kontaktní povrch může muset zůstat čistý a bez kontaminace polymerem.

5. Procesy výroby vložkových forem

Lisování vložek lze realizovat prostřednictvím různých výrobních konfigurací v závislosti na složitosti součásti, Objem výroby, geometrie vložky, pracovní požadavky, a rozměrová přesnost.

6. Úvahy o designu vložky

Úspěšné lisování vložek začíná spíše návrhem než výrobou. Vložka, polymer, plíseň, a podmínky zpracování musí být považovány za jeden integrovaný systém.

Geometrie břitové destičky a mechanické uchycení

Geometrie vložky má přímý vliv na pevnost lisované sestavy.

Hladká cylindrická vložka může poskytovat relativně omezený odpor vůči otáčení nebo vytahování, kdežto vroubkování, drážky, žebra, díry, nebo jiné mechanické uzamykací prvky mohou podstatně zlepšit retenci.

Například, závitová mosazná vložka použitá v plastovém pouzdře by se neměla spoléhat pouze na okolní polymer, aby odolával montážnímu momentu.

Správně navržená geometrie vnějšího rýhování nebo podříznutí rozděluje zatížení do polymeru a snižuje možnost rotace břitové destičky.

Design by tedy měl rozlišovat mezi:

• Axiální retence, která zabraňuje vytažení vložky.
• Rotační retence, který zabraňuje otáčení vložky.
• Boční retence, který řídí pohyb uvnitř lisované součásti.
• Přesnost pozice, který určuje konečné umístění funkčního rozhraní.

Tloušťka stěny kolem vložek

Kolem vložky musí být zachována přiměřená tloušťka polymeru, aby poskytovala strukturální podporu a umožňovala spolehlivé plnění.

Pokud je okolní stěna příliš tenká, polymer se může předčasně ochladit nebo vyvinout nadměrné napětí. Pokud je příliš hustý, může dojít k lokalizovanému smrštění a propadnutí.

Jako obecný princip designu, polymer by měl přecházet postupně kolem vložky, spíše než vytvářet náhlé změny tloušťky stěny.

Přesné rozměry závisí na pryskyřici, velikost vložky, podmínky formování, a mechanické požadavky.

Úhly ponoru a vysunutí

Průvan by měl být začleněn do povrchu formy, kdykoli je to možné, aby se usnadnilo uvolnění dílu.

Nedostatečný tah zvyšuje vyhazovací sílu a může způsobit škrábance, deformace, nebo poškození v okolí vložky.

Přítomnost vložky může také zkomplikovat vyhazování, protože kov a polymer mají odlišné chování při smršťování.

Návrháři nástrojů musí zajistit vyhazovací kolíky, zvedáky, snímky, a další mechanismy nezasahují do vložky.

Umístění brány a tok polymeru

Umístění vložky je zvláště důležité při lisování vložek, protože vložka může bránit toku polymeru a vytvářet svarové linie, lapače vzduchu, nebo nerovnoměrné plnění.

Vrata by měla být obecně umístěna tak, aby polymer hladce obtékal vložku, spíše než aby přímo narážel na křehký nebo špatně podepřený prvek.

Pro složité komponenty, pro dosažení vyváženého plnění lze uvažovat vícenásobná hradla nebo sekvenční vstřikování.

Simulace proudění může pomoci předpovídat:

• Doba plnění
• Tvorba svarové linie
• Zachycování vzduchu
• Rozložení tlaku
• Orientace vláken
• Vložit posunutí
• Potenciální krátké záběry

To je zvláště cenné pro velké nebo vysoce zkonstruované lisované součásti.

Tepelná roztažnost a zbytkové napětí

Jedním z nejdůležitějších konstrukčních problémů je rozdíl v tepelné roztažnosti mezi vložkou a polymerem.

Kovy mají obecně nižší koeficienty tepelné roztažnosti než mnohé termoplasty.

Jak se tvarovaný díl ochladí z teploty zpracování na teplotu místnosti, diferenciální kontrakce může vytvářet napětí kolem rozhraní.

Pro přesné montáže, inženýři by měli vyhodnotit:

• Vložte materiál
• Koeficient tepelné roztažnosti polymeru
• Teplota zpracování
• Rozsah provozních teplot
• Vložte rozměry
• Tloušťka zapouzdření
• Očekávané tepelné cyklování

To se stává zvláště důležité v automobilovém průmyslu, elektronický, a vysokoteplotní aplikace.

Kompatibilita materiálu

Vložka a polymer musí být kompatibilní nejen mechanicky, ale i chemicky a tepelně.

Mezi potenciální problémy patří koroze, chemický útok, špatná adheze, galvanická interakce, absorpce vlhkosti, a degradace během lisování.

Například, technické polymery citlivé na vlhkost, jako jsou některé druhy nylonu a PEEK, vyžadují před zpracováním vhodné sušení.

Nesprávná regulace vlhkosti může způsobit hydrolýzu, snížené mechanické vlastnosti, povrchové vady, nebo rozměrová nestabilita.

Stav povrchu vložky

Stav povrchu břitové destičky silně ovlivňuje kvalitu a opakovatelnost lisovaného rozhraní.

Hladké povrchy mohou být vhodné tam, kde je vyžadována řízená montáž nebo elektrická vodivost, zatímco texturované povrchy mohou poskytnout větší mechanické vzájemné spojení.

V závislosti na aplikaci, vložky mohou být:

• Vroubkovaný
• Drážkovaný
• Perforovaný
• Potažené
• Pokovené
• Zdrsněný
• Chemicky ošetřeno

Zvolená povrchová úprava by měla být kompatibilní s polymerem a provozním prostředím spíše než pouze pro vzhled.

Odvzdušnění plísní

Správné odvětrání je nezbytné, když polymer obtéká vložku. Vzduch zachycený mezi vložkou a stěnou dutiny může způsobit popáleniny, prázdnota, neúplné zapouzdření, nebo oblasti slabého rozhraní.

Větrací otvory by proto měly být umístěny na místech, kde je pravděpodobné hromadění vzduchu, zejména blízko konce průtokových cest a kolem složitých geometrií vložek.

Tolerance vložení a přesnost polohování

Rozměrová tolerance vložky musí být uvažována společně s tolerancí lisovaného plastu.

Pro vysoce přesné sestavy, polohu břitové destičky může být nutné řídit ve více osách, protože i malá chyba polohy může ovlivnit vyrovnání konektoru, soustřednost hřídele, přesnost upevnění, nebo rozteč elektrických kontaktů.

Praktický výkres vložkového lisování by proto měl identifikovat kritické rozměry pro funkci spíše než aplikovat zbytečně úzké tolerance na každý prvek.

Automatizace a velkoobjemová výroba

Pro hromadnou výrobu, konstrukce by měla být optimalizována pro automatické zavádění břitové destičky a spolehlivé polohování mezi cykly.

Funkce, které umožňují orientaci břitové destičky pouze jedním směrem, mohou výrazně snížit chyby při montáži.

Automatizované systémy mohou využívat robotické zařízení pro výběr a umístění, podavače misek, zraková kontrola, senzory, a automatizované plnění forem.

Návrh břitové destičky a nástrojů pro automatizaci může podstatně zlepšit konzistenci výroby a zároveň snížit požadavky na pracovní sílu.

7. Výhody vkládacího lisování

8. Aplikace vkládacího lisování

Lisování vložek se široce používá, když lisovaná polymerní složka musí obsahovat kov, keramický, sklo, nebo jiný technický materiál jako nedílnou součást hotové sestavy.

Automobilové komponenty

The automobilový průmysl průmysl je jednou z hlavních aplikačních oblastí pro tváření vložek.

Kovové vložky mohou poskytnout strukturální vyztužení nebo spolehlivé upevňovací body, zatímco okolní polymer snižuje hmotnost a integruje další funkce.

Mezi typické aplikace patří:

• Automobilové elektrické konektory a koncovky
• Kryty snímačů a montážní součásti
• Závitové montážní body
• Pouzdra a podpěry ložisek
• Spínací a ovládací prvky
• Komponenty palivového a kapalinového systému
• Elektrické komponenty pod kapotou

Elektrické a elektronické komponenty

Lisování vložek je zvláště účinné pro elektrické součásti, protože vodivé kovové vložky mohou být zapouzdřeny v elektricky izolujících polymerech.

Měď, mosaz, Fosforový bronz, a další vodivé slitiny se běžně používají pro koncovky, kolíky, kontakty, a komponenty související s přípojnicemi.

Lisovaný polymer poskytuje elektrickou izolaci při zachování přesné polohy vodivých prvků.

Aplikace zahrnují:

• Elektrické konektory
• Svorkovnice
• Spínací komponenty
• Senzorové pouzdra
• Součásti cívky a motoru
• Konektory vodičů a kabelů
• Elektronické řídicí moduly

Lékařské a zdravotnické komponenty

Lékařský zařízení často vyžadují kompaktní součásti, které kombinují přesné mechanické vlastnosti s biokompatibilními nebo chemicky odolnými polymery.

Vložka může integrovat součásti z nerezové oceli, přesné čepy, závitové prvky, a další funkční vložky přímo do polymerových pouzder.

Mezi typické aplikace patří:

• Chirurgické a diagnostické nástroje
• Lékařské konektory
• Komponenty pro manipulaci s kapalinami
• Kryty zařízení
• Jednorázové lékařské sestavy
• Přesné polohovací komponenty

Průmyslové vybavení a stroje

Průmyslové výrobky často vyžadují kovové vložky se závitem, pouzdra odolná proti opotřebení, hřídele, výztužné komponenty, nebo přesné montážní prvky v polymerních strukturách.

Aplikace zahrnují:

• Stroje
• Průmyslové rukojeti
• Součásti převodovky a pohonu
• Ložiska a pouzdra
• Hydraulické a pneumatické komponenty
• Ovládací zařízení
• Průmyslové senzory

Spotřební a domácí produkty

Spotřební výrobky těží z tvarování vložky při vzhledu, efektivita montáže, a funkční integrace jsou důležité.

Příklady zahrnují:

• Kryty elektrického nářadí
• Komponenty spotřebiče
• Kryty fotoaparátů a elektroniky
• Rukojeti a madla
• Hardware nábytku
• Sportovní vybavení
• Produkty osobní péče

Letecký a kosmický průmysl a vysoce výkonné aplikace

Letecké aplikace kladou obzvláště náročné požadavky na materiály a konzistenci výroby.

Precizně opracované kovové vložky mohou být zabudovány do vysoce výkonných technických polymerů, jako je PEEK nebo vyztužené termoplasty.

Mezi potenciální aplikace patří:

• Lehké konstrukční prvky
• Elektrické konektory
• Sestavy snímačů
• Hardware interiéru letadla
• Kryty pro vysoké teploty
• Přesné upevňovací prvky

9. Vkládací lišta vs. Jiné výrobní metody

Lisování vložek není univerzálně lepší než konvenční montáž nebo jiné technologie lisování. Jeho primární hodnota pochází z integrace několika výrobních funkcí do jedné součásti.

Vhodný proces závisí na objemu výroby, geometrie části, kombinace materiálů, požadovaný výkon, a celkové výrobní náklady.

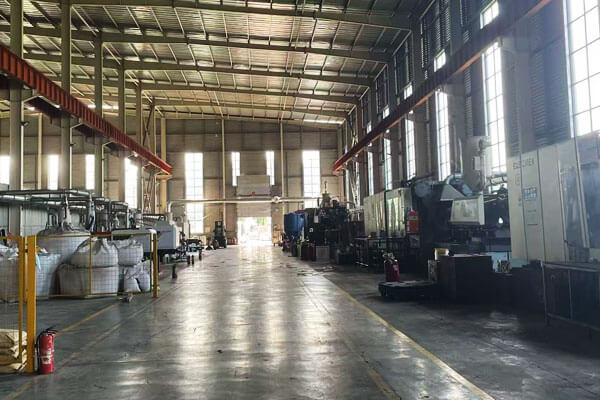

10. Zakázková řešení pro vkládání forem od LangHe Tech

Spolehlivý dodavatel vstřikovacích forem by měl poskytovat více než jen kapacitu vstřikování.

Kvalita konečné součásti závisí na interakci mezi výrobou břitových destiček, Design plísní, výběr polymeru, parametry vstřikování, rozměrová kontrola, a kontrola po lisování.

LangHe Tech může přistupovat k zakázkovému lisování vložek jako k integrovanému výrobnímu procesu, počínaje funkčními požadavky zákazníka a technickými výkresy až po nástroje, lití, inspekce, a dodávka výroby.

11. Závěr

Vstřikování je vysoce efektivní výrobní technologie pro integraci kovu, keramický, sklo, nebo jiné vložky přímo do termoplastických nebo elastomerních součástí.

Jeho zásadní výhodou je funkční integrace: více materiálů a funkcí lze zkombinovat do jediné lisované součásti a zároveň snížit následné montážní operace.

Však, úspěšné lisování vložky závisí na mnohem více než pouhém umístění vložky do formy.

Vložit geometrii, výběr polymeru, Tepelná roztažení, Design plísní, vstřikovací tlak, chování při plnění, chlazení, automatizace, a kontrola kvality musí být posuzována společně.

Nejspolehlivějším přístupem je proto považovat lisování vložek za integrované technické řešení spíše než za izolovanou operaci vstřikování.

Správná analýza DFM, řízená výroba břitových destiček, optimalizované nástroje, ověřené parametry procesu, a systematická kontrola jsou základem pro výrobu spolehlivých lisovaných součástí v komerčním měřítku.



Časté časté

Jak jsou vložky drženy na místě během lisování?

Vložky lze přidržovat pomocí dutin forem, polohovací kolíky, jádra, drážky, chrochtá, podříznutí, rušivé vlastnosti, magnetické systémy, zadržování vakua, nebo automatizované uchopovací mechanismy.

Vhodná metoda závisí na geometrii břitové destičky a výrobních požadavcích.

Jaký je rozdíl mezi vložkou a zaformováním?

Vložte lištu obecně zahrnuje lisování polymeru kolem předem vyrobené vložky, často kovová součást.

Zalití typicky zahrnuje formování jednoho materiálu přes existující substrát, což může být jiný polymer, elastomer, nebo dříve lisovaný komponent. Tyto dvě technologie se mohou v určitých aplikacích překrývat.

Lze použít výlisek s tekutým silikonovým kaučukem (Lsr)?

A: Ano. LSR lze použít pro vkládání těsnění, těsnění, a lékařské komponenty. Nabízí vynikající tepelnou odolnost a biokompatibilitu.
