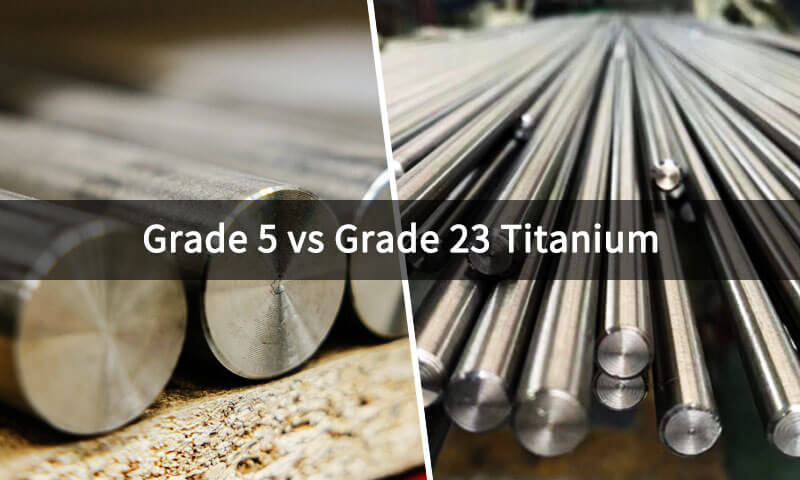

등급 5 대 등급 23 티타늄 합금

1. 소개

등급 5 그리고 등급 23 Ti-6Al-4V 제품군 중 가장 잘 알려진 두 구성원입니다., 하지만 기본적으로 서로 바꿔 사용할 수는 없습니다..

티타늄 등급 5, 일반적으로 식별되는 TI-6AL-4V / 미국 R56400, 가장 널리 사용되는 티타늄 등급이자 고전적인 고강도 α+β 티타늄 합금입니다..

티타늄 등급 23, 일반적으로 식별되는 TI-6AL-4V ELI / 미국 R56407 / ASTM B348 등급 23, 동일한 기본 합금의 초저 격자형 버전입니다., 산소 제한이 더 엄격해짐, 탄소, 그리고 철.

순도의 차이는 화학적으로는 작지만 결과적으로는 큽니다..

이를 비교하는 올바른 방법은 "강한 합금 대 의료용 합금"이 아닙니다.,"그러나 동일한 야금 플랫폼의 두 가지 조정된 변형으로서.

등급 5 항공우주 및 일반 고성능 엔지니어링을 위한 최고의 선택입니다..

등급 23 손상에 강하다, 극저온 친화적, 연성을 가질 때 사용되는 생체적합성 중심의 개선, 골절 강인성, 저온 신뢰성은 마지막 힘을 짜내는 것보다 더 중요합니다..

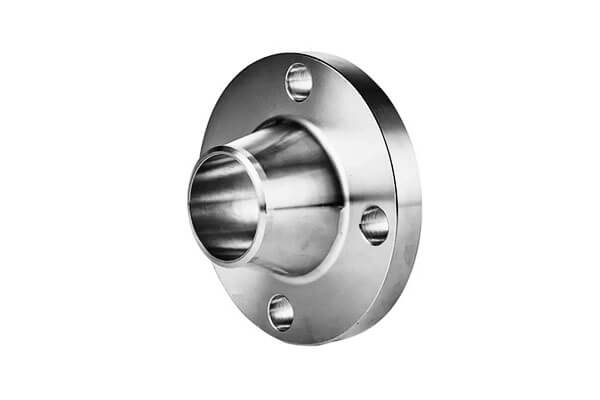

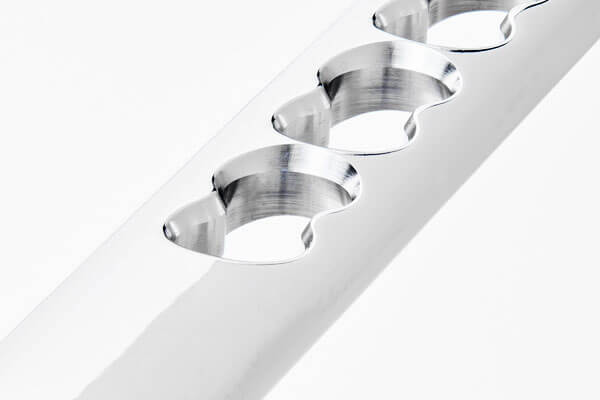

2. 등급이란 무엇입니까? 5 티타늄 합금?

등급 5 티타늄 합금은 산업 현장에서 가장 널리 사용되는 티타늄 합금이며 일반적으로 다음과 같이 알려져 있습니다. TI-6AL-4V.

그것은에 속합니다 알파-플러스-베타 티타늄 합금 제품군, 이는 미세 구조에 제어된 알파 및 베타 상 혼합물이 포함되어 있음을 의미합니다..

이 이중 위상 구조는 다음과 같은 탁월한 조합의 기초입니다. 고강도, 저밀도, 좋은 부식 저항, 광범위한 엔지니어링 유용성.

무엇이 등급을 만드는가 5 가장 중요한 것은 이것이 가장 부식에 강하거나 형성하기 가장 쉬운 티타늄 합금이라는 점입니다.. 그 가치는 균형에 있습니다.

성능 간의 강력한 절충안을 제공합니다., 제조, 그리고 비용, 이것이 바로 많은 항공우주 산업에서 기본 티타늄 등급이 된 이유입니다., 선박, 산업, 의료 응용 프로그램.

금속학적 정체성

등급 5 간단하지만 강력한 합금 전략을 중심으로 설계되었습니다.:

• 알류미늄 알파상을 안정화시키고 합금을 강화시킵니다..
• 바나듐 베타 단계를 안정화하고 알파 플러스 베타 구조를 만드는 데 도움이 됩니다..
• 티탄 모재 및 기본 매트릭스로 남아 있습니다..

이 야금학적 균형은 등급을 제공합니다. 5 실용적인 다양성. 열처리 및 냉각조건을 조절하여, 제조업체는 최종 단계 분포에 영향을 미칠 수 있으므로 강도를 맞춤화할 수 있습니다., 강인함, 그리고 피로 저항.

핵심특성

높은 강도 대 중량비

등급 5 강철이나 니켈 합금보다 훨씬 가벼우면서도 매우 높은 강도를 제공합니다.. 이것이 항공우주 및 성능 엔지니어링에서 매우 중요한 이유 중 하나입니다..

열처리 가능한 미세구조

합금은 다양한 열 상태에서 가공될 수 있습니다., 특정 요구에 맞게 속성을 조정할 수 있습니다.. 이는 많은 일반 구조용 금속보다 훨씬 더 적응력이 좋습니다..

좋은 부식 저항

등급 5 많은 자연 및 산업 환경에 잘 견딥니다., 해양 대기 및 다양한 화학 물질 노출 포함.

초부식 합금이 아닙니다., 하지만 광범위한 서비스 조건에서 매우 잘 작동합니다..

비자 성 행동

대부분의 티타늄 합금과 마찬가지로, 등급 5 본질적으로 비자 성입니다. 이는 자기 간섭을 최소화해야 하는 응용 분야에서 중요합니다..

입증된 산업 성숙도

고도로 표준화되고 널리 사용 가능한 합금입니다.. 디자이너, 제작자, 인증 기관도 이를 잘 알고 있습니다., 중요한 프로젝트의 위험을 줄여줍니다..

일반적인 응용 프로그램

등급 5 설계자가 광범위한 성능 범위를 갖춘 입증된 티타늄 합금이 필요할 때마다 사용됩니다..

항공 우주

• 기체 구조
• 압축기 블레이드
• 디스크 및 링
• 패스너
• 로터 허브
• 압력 함유 부품

해양 및 해양

• 소금에 노출된 구조물
• 해수 관련 하드웨어
• 해외 지원 구성 요소

산업 및 성능 애플리케이션

• 압력 용기
• 중요 단조품
• 고강도 기계 부품
• 스포츠 및 레이싱 부품

의료

• 일부 의료기기
• 수술용 하드웨어
• 비임플란트 또는 준임계 생물의학 부품

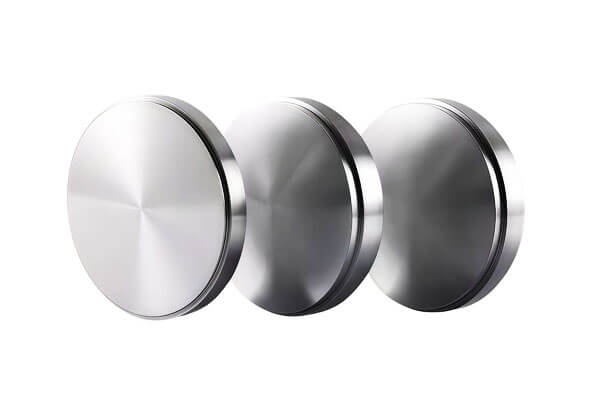

3. 등급이란 무엇입니까? 23 티타늄 합금?

등급 23 티타늄 합금은 초저 전면 광고 (엘리) Ti-6Al-4V 버전.

Grade와 동일한 알파 플러스 베타 제품군에 속합니다. 5, 그리고 그것은 동일한 기본 합금 개념을 공유합니다: 알루미늄은 알파상을 안정화시키고 바나듐은 베타상을 안정화시킵니다..

순수함의 차이. 등급 23 산소와 같은 간질 원소에 대한 제한이 훨씬 더 엄격합니다., 탄소, 질소, 철, 그리고 수소.

순도가 높을수록 등급이 부여됩니다. 23 매우 다른 엔지니어링 성격. 그레이드보다 비약적으로 강하기 때문에 선택하지 않습니다. 5.

있기 때문에 선택됩니다 청소기, 더 강인한, 손상에 더 강함, 극저온 및 생물의학 서비스에 더 적합.

금속학적 정체성

등급 23 간질 오염의 부작용을 줄이기 위해 설계되었습니다..

티타늄 합금, 산소, 탄소, 수소는 연성에 큰 영향을 미칠 수 있습니다, 강인함, 및 골절 거동.

그 요소들을 낮추어서, 등급 23 내결함성이 제한된 까다로운 애플리케이션의 신뢰성 향상.

실용적으로, 등급 23 세련된가, Ti-6Al-4V의 프리미엄 버전.

핵심특성

더 높은 순도

낮은 전면 광고 콘텐츠는 Grade의 특징입니다. 23. 이는 인성을 향상시키고 까다로운 서비스 조건에서 합금이 보다 예측 가능하게 동작하도록 돕습니다..

우수한 손상 내성

전면 광고 콘텐츠를 낮춰서, 특히 산소, 등급 23 훨씬 더 높은 파괴 인성을 달성합니다. ($케이_{IC}$) 그레이드보다 연성이 좋고 5 짝, 파손에 민감한 부품의 안정적인 성능 보장.

더 나은 극저온 동작

이 합금은 특히 저온 서비스에 매우 적합합니다., 보다 견고한 미세 구조 거동이 중요한 경우.

우수한 생체 적합성

등급 23 내식성을 겸비하고 있기 때문에 생의학 응용 분야에서 널리 사용됩니다., 낮은 모듈러스, 인체에 대한 호환성이 우수하여 피로거동이 강함.

비자성 및 내부식성

등급처럼 5, 비자성이며 다양한 부식 환경에 대한 내성이 뛰어납니다., 바닷물 및 염화물 함유 생물학적 유체 포함.

일반적인 응용 프로그램

등급 23 안전 마진과 장기 신뢰성이 원시 강도보다 중요한 응용 분야에서 선택됩니다..

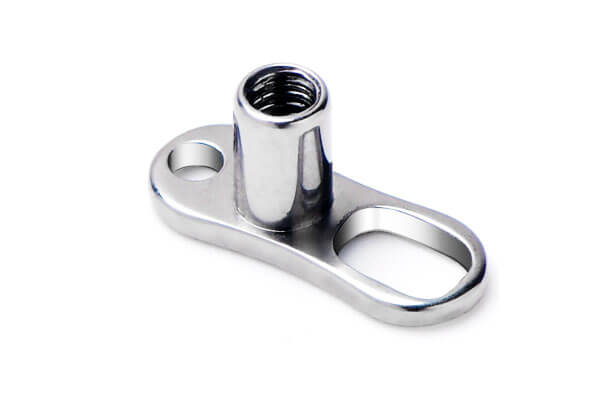

의료 및 생물 의학

• 이식 가능한 장치
• 조인트 교체 부품
• 뼈 고정 하드웨어
• 수술용 클립
• 치과 및 정형외과 부품

극저온 서비스

• 극저온 용기
• 저온 압력 시스템
• 열 수축 및 열 순환에 노출된 부품

항공우주 및 해양

• 파손에 민감한 부품
• 안전에 민감한 구조 부품
• 엄선된 해양 관형 및 고신뢰성 하드웨어

왜 중요한가

등급 23 일부 응용 분야에서는 고강도 이상을 요구하기 때문에 존재합니다..

임플란트에서, 극저온 시스템, 파손에 민감한 구조, 가장 귀중한 재산은 종종 손상 허용.

등급 23 격자간 불순물을 줄이고 합금의 내부 청결도를 향상시켜 마진을 제공하도록 설계되었습니다..

4. 일반적인 화학 성분: 등급 5 대 등급 23 티타늄 합금

5. 물리적, 기계적 특성: 등급 5 대 등급 23 티타늄 합금

아래 값은 현재 데이터시트에서 가져온 것입니다., 성적을 직접 비교하는 곳, 비교는 다음을 기반으로합니다. 게시된 최소 실온 특성 왜냐하면 이것이 가장 방어 가능한 엔지니어링 수치이기 때문입니다..

정확한 값은 제품 형태에 따라 달라질 수 있습니다., 열처리, 및 제조업체.

6. 부식 저항: 등급 5 대 등급 23 티타늄 합금

등급 5 다양한 자연 및 산업 환경에서 탁월한 저항력 제공, 해양 및 해양 석유 및 가스 서비스 포함, 광범위한 산에 저항합니다..

한 데이터시트에는 산화성 산에 대한 강한 저항성이 명시되어 있습니다., 산 환원에 대한 유용한 저항성, 많은 저농도 유기산에서 우수한 성능.

등급 23 동일한 기본 티타늄 산화막 보호 기능을 갖추고 있습니다., 그리고 목수 특히 대부분의 수용액에서 부식에 대한 저항성이 매우 높다고 설명합니다., 산화성 산, 물이 있는 상태에서 염화물, 그리고 알칼리.

바닷물도 평가한다, 습기, 그리고 소금 스프레이가 아주 훌륭해요.

실질적인 차이점은 등급입니다. 23 내식성이 더 높은 손상 허용성과 결합되어야 할 때 종종 선택됩니다., 특히 염화물 함유 체액에서, 극저온 용기, 또는 해양 관형.

등급 5 높은 내식성을 유지합니다., 그러나 그 역할은 극도의 신뢰성 서비스보다는 일반적인 고강도 서비스인 경우가 많습니다..

프레임을 구성하는 간결한 방법은 다음과 같습니다.:

• 등급 5: 우수한 광범위한 내식성, 특히 항공우주 및 해상 사용에 적합.
• 등급 23: 마찬가지로 티타늄의 일반적인 내식성, 하지만 순도 프로필을 사용하면 실패 허용 범위가 더 낮은 곳에서 더 안전한 선택이 됩니다..

7. 생체 적합성: 등급 5 대 등급 23 티타늄 합금

등급 5 이미 의료기기에 널리 사용되고 있으며, 티타늄 합금은 안정된 산화막을 형성하고, 저밀도와 우수한 내식성을 겸비하고 있어 많이 선택되고 있습니다..

상업용 데이터시트, 등급 5 의료 장비에 대해 명시적으로 나열되어 있습니다., 생체 적합성은 주요 판매 포인트 중 하나로 간주됩니다..

등급 23, 하지만, 임플란트 중심 응용 분야를 지배하는 재료입니다..

Carpenter는 ELI가 뛰어난 생체 적합성으로 인해 많은 의료 및 치과 응용 분야에서 선택되는 재료라고 직접적으로 말합니다., 좋은 피로의 힘, 낮은 모듈러스.

또한 이식 가능한 구성 요소도 나열되어 있습니다., 관절 교체, 뼈 고정 장치, 그리고 그 응용 분야 중 수술용 클립.

이유 등급 23 임플란트에서 선호되는 것은 단순히 '의료 브랜딩'이 아닙니다.

간극 함량이 낮을수록 손상 내성이 향상되고 주기적인 부하 및 부식성 체액 환경에서 합금의 내구성이 더욱 향상됩니다..

이는 수명이 긴 임플란트와 골절 위험이 있는 장치에 특히 중요합니다..

따라서 계층 구조는 간단합니다.:

• 등급 5 많은 제품에서 생체 적합성이 있고 의학적으로 허용됩니다..
• 등급 23 임플란트 수준의 성능을 위한 프리미엄 선택입니다, 특히 견고성과 장기적인 신뢰성이 중요한 경우.

8. 포괄적 인 비교: 등급 5 대 등급 23

9. 다양한 관점의 선택 논리

우선순위가 최대 범용 구조 강도인 경우

선택하다 등급 5. 보다 일반적인 Ti-6Al-4V 변형입니다., 공개된 최소 실온 인장 및 항복 강도는 일반적으로 Grade보다 높습니다. 23 여기에 사용된 표준 데이터시트에서.

따라서 입증된 티타늄 합금 플랫폼을 사용하여 하중을 효율적으로 운반하는 것이 주요 목표일 때 더 자연스러운 선택이 됩니다..

손상 허용이 우선인 경우, 골절 강인성, 균열 성장 저항성

선택하다 등급 23. ELI 버전은 전면 광고 콘텐츠가 적도록 특별히 설계되었습니다., 데이터시트 언어가 명시적입니다.: 인성이 중요할 때 더 나은 선택입니다.

실용적으로, 등급을 뜻해요 23 파괴가 중요한 부품에 보다 보수적인 소재입니다., 얇은 부분, 절대 정적 강도보다 내결함성이 더 중요한 설계.

응용 분야가 생체 의학 또는 임플란트 중심인 경우

선택하다 등급 23. 출판된 Grade의 의료 포지셔닝 23 더 강력하고 구체적입니다.: 많은 의료 및 치과 응용 분야에서 선택되는 재료로 설명됩니다., 우수한 생체적합성으로, 낮은 모듈러스, 강력한 피로 성능.

등급 5 의학적으로도 유용하다, 하지만 학년 23 장기적인 신뢰성과 조직 적합성이 주요 관심사일 때 보다 방어적인 임플란트 등급 옵션입니다..

사용 환경이 극저온이거나 저온 사이클링이 심한 경우

선택하다 등급 23. 틈새 함량이 낮을수록 표준 등급보다 더 나은 극저온 기계적 동작을 제공합니다. 5, 열수축시 중요한 점, 취성파괴 위험, 또는 저온 인성은 설계 문제의 일부입니다..

등급 5 극저온 서비스에도 여전히 사용할 수 있습니다., 하지만 학년 23 더 강한 신뢰성 마진을 제공합니다..

부품이 표준 항공우주 구조 부품이고 공급망이 중요한 경우

선택하다 등급 5. 가장 널리 사용되는 티타늄 등급입니다., 확립된 처리 생태계를 보유하고 있습니다., 광범위한 제품 형태로 제공됩니다..

기체용, 압축기 부품, 패스너, 및 기타 주류 항공우주 하드웨어, 등급 5 일반적으로 최상의 가용성 균형을 제공합니다., 힘, 그리고 성숙함.

디자인이 해외에 있는 경우, 선박, 또는 바닷물에 노출되어 있지만 여전히 구조 중심적입니다.

선택은 가장 두려워하는 실패 모드에 따라 달라집니다.. 일반 하중을 지탱하는 해양 하드웨어용, 등급 5 종종 충분하며 경제적 불이행으로 남아 있습니다..

구성요소가 안전에 중요한 경우, 얇은 단면, 또는 균열 성장이 중요한 순환 하중에 노출됨, 등급 23 손상 허용 범위가 더 높기 때문에 더 나은 옵션이 됩니다..

두 합금 모두 해양 환경에서 강한 내식성을 가지고 있습니다., 따라서 결정은 일반적으로 부식에만 의한 것보다 기계적 신뢰성에 의해 더 많이 결정됩니다..

주로 비용과 가용성에 관한 결정인 경우

선택하다 등급 5 프로젝트가 등급에 대한 프리미엄을 명확하게 정당화하지 않는 한 23.

등급 5 표준합금이다, 이는 조달이 더 쉬워진다는 것을 의미합니다., 더 넓은 공급업체 친숙도, 일반적으로 비용이 저렴합니다..

등급 23 응용 분야에 실제로 더 높은 순도가 필요한 경우 추가 비용을 지불할 가치가 있습니다., 더 나은 인성, 또는 생의학적 적합성.

문제가 제조 위험인 경우

등급 5 널리 표준화되어 있고 제작자에게 친숙하기 때문에 일반적으로 일반 산업 제작에서 더 쉬운 기본값입니다..

등급 23 제조도 가능하다, 하지만 그 가치는 더 엄격한 화학과 더 높은 신뢰성에서 비롯됩니다., 이는 다운스트림 성능 요구 사항이 더 엄격한 자재 제어를 정당화할 때 가장 잘 사용된다는 것을 의미합니다..

두 등급 모두 여전히 엄격한 티타늄 가공이 필요합니다., 특히 용접 및 오염 제어용.

10. 결론

등급 5 그리고 등급 23 형제 합금입니다, 하지만 다양한 엔지니어링 우선순위에 맞게 최적화되어 있습니다..

티타늄 등급 5 고전적인 Ti-6Al-4V 주력 제품입니다.: 강한, 빛, 부식성, 항공우주 전반에 걸쳐 널리 사용 가능, 선박, 및 산업 시장.

티타늄 등급 23 고순도 ELI 변형입니다.: 힘이 좀 약해, 하지만 더 나은 인성, 더 나은 극저온 행동, 임플란트 및 골절이 중요한 서비스에 선호되는 선택.

개요가 최대 범용 구조 성능인 경우, 등급 5 보통 이긴다.

브리핑이 최대 손상 허용 범위인 경우, 저온 신뢰성, 또는 임플란트 등급 생체 적합성, 등급 23 더 방어적인 선택입니다. 그것이 그들 사이의 실제 엔지니어링 경계입니다..



FAQ

등급인가 23 그레이드보다 강하다 5?

일반적으로 아니요. 등급 5 일반적으로 더 높은 기준선 강도를 제공합니다., 학년 동안 23 더 나은 인성과 손상 내성을 위해 선택되었습니다..

등급인가 23 Grade의 의료 버전일 뿐입니다. 5?

정확하지 않음. Ti-6Al-4V의 초저 격자형 버전입니다., 불순물 수준이 낮을수록 인성이 향상됩니다., 피로 균열 성장 저항, 극저온 성능.

등급을 매길 수 있음 5 등급 교체 23?

적용 분야에 추가 인성이 필요하지 않은 경우에만, 골절 내성, 또는 그 등급의 임플란트 중심 성능 23 제공.

등급인가 5 영구 수술용 임플란트에 적합한 티타늄?

아니요. 학년 동안 5 근본적으로 생체적합성이다, 엄격한 Extra Low Interstitial 기준을 충족하지 않습니다. (엘리) 영구 임플란트에 대해 의무화된 ASTM F136 요구 사항.

등급 23 최대 피로 저항성과 생물학적 통합을 보장하기 위해 관절 교체 및 치과 임플란트에 필요한 표준입니다..

왜 등급인가? 23 표준 등급보다 비쌉니다. 5?

등급에 대한 비용 프리미엄 23 고급 정제 공정의 결과입니다. (다중 진공 아크 재용해 사이클과 같은) ELI 자격을 획득하는 데 필요한 고순도 원료.

이러한 공정을 통해 재료의 인성을 손상시킬 수 있는 비금속 불순물을 제거할 수 있습니다..
