Vad är Silica Sol förlorad vaxgjutning?

1. Introduktion:

Förankrad i hantverk av forntida civilisationer, gjutning har utvecklats avsevärt, Från bronsstatyer av antikvitet till dagens flygplatskomponenter i dag.

Medan de grundläggande principerna för att forma metall via en vaxprototyp har kvar, Processerna och materialet har genomgått en omvandling som återspeglar modern teknisk precision.

Bland innovationerna som driver denna utveckling, Kiseldioxidinvestering sticker ut som ett överlägset framsteg.

Utnyttjar kolloidala kiseldioxidbindemedel, Denna teknik förbättrar ytkvaliteten, dimensionell noggrannhet, och hög temperaturstabilitet-allt samtidigt som man främjar miljöhållbarhet.

Eftersom branscher kräver allt mer komplexa och högpresterande metallkomponenter, Kiseldioxidgjutning har blivit den metod som valts för att leverera täta toleranser och metallurgisk integritet i ett brett spektrum av applikationer.

2. Vad är Silica Sol förlorad vaxgjutning

Silica Sol Lost Wax Casting är en avancerad investeringsgjutning process som utnyttjar kolloidal kiseldioxid som det primära bindemedlet i den keramiska skalformen.

Denna metod kombinerar precisionen för traditionell förlorad vaxgjutning med den förbättrade prestanda hos kiseldioxidsol, en stabil suspension av kiseldioxid (Sio₂) Nanopartiklar spridda i vatten.

Till skillnad från konventionella bindemedel som vattenglas (natriumsilikat) eller etylsilikat, Silica Sol erbjuder överlägsen dimensionell noggrannhet, ytfin, och miljömässig hållbarhet.

Det är idealiskt för komponenter med hög precision inom flyg-, medicinsk, och industriella tillämpningar.

Vad gör Silica Sol speciell?

De kiseldioxidbindemedel består av amorfa kiseldioxidpartiklar (vanligtvis 10–20 nm) hängande i vatten.

Jämfört med andra bindemedel (som natriumsilikat eller fosfat), Silica Sol -erbjudanden:

• Dimensionell noggrannhet: Uppnåeliga toleranser upp till ± 0,1–0,2% av linjära dimensioner, i överensstämmelse med Iso 8062 CT4 - CT6 Standarder för komponenter med små till medelstora storlekar.
• Ytfin: Typisk grovhet (Ra) sträcker sig från 1.6–3.2 μm, betydligt bättre än RA 12,5-25 μm Vanligt i gjutning av sand eller vattenglas.
• Skalstyrka och stabilitet: Kiseldioxidbindemedlet ger utmärkt grön och avfyrad styrka, med termisk motstånd som överstiger 1300 ° C.

3. Kärnprocessöversikt: Från vax till precision metall

Kiseldioxidgjutning är en tillverkningsprocess med flera steg utformad för att omvandla en vaxreplik in i en högpresterande metallkomponent med exceptionell precision.

Varje steg är avgörande för att uppnå dimensionell noggrannhet, ytkvalitet, och strukturell sundhet krävs av avancerade industrier som flyg-, medicinsk utrustning, och energisystem.

Låt oss gå igenom varje fas i processen i följd:

Skapande av vaxmönster

Resan börjar med att producera en vaxmodell av den sista delen. Dessa mönster bildas vanligtvis av injicera smält vax i en aluminiumdie, säkerställa exakt replikering av önskad geometri.

• Typisk tolerans på vaxmönster: ± 0,05 mm
• Vaxkrympningskompensation: Stod för under mögeldesign
• Satsförmåga: Ett vaxträd kan ha 30–100 delar beroende på storlek

Flera vaxmönster monteras på en centralvax, bilda ett "träd" som tillåter samtidig gjutning av flera komponenter.

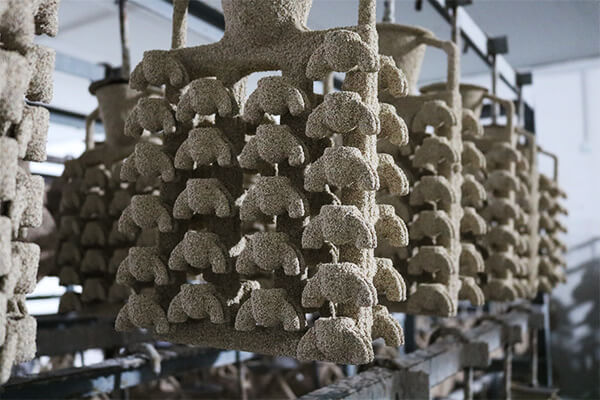

Skalbyggnad med kiseldioxiduppslamning

Det monterade vaxträdet doppas i en keramisk uppslamning, bestående av kolloidal kiseldioxidbindemedel och fina eldfasta partiklar som zirkonmjöl.

Varje dopp följs av ett lager av stuckatur, där grovare eldfasta korn appliceras för att bygga upp styrka.

• Beläggningscykler: 6 till 10 lager
• Torktid per lager: 4 till 6 timme
• Slutlig skaltjocklek: 7–15 mm, beroende på metalltyp och gjutstorlek

Detta steg upprepas tills en hållbar, värmebeständig skal bildas. Miljökontroll (temperatur 22–28 ° C, Rod < 50%) är avgörande för att förhindra skalvridning eller delaminering.

Dewaxa skalet

När skalet har torkat helt, hela församlingen utsätts för dewaxing, Ett kritiskt steg för hålrumsbildning.

Den vanligaste metoden är Ånga autoklavering, där högtrycksång (vanligtvis 7–10 bar) smälter och tappar ut vaxet.

• Temperatur: 160–180 ° C
• Tid: 20–30 minuter
• Återhämtningsgrad: Fram till 90% återvinningsbar

Denna process tar bort vax rent utan att skada det bräckliga keramiska skalet.

Skalfyra och förvärm

Efter avmattning, skalet avfyras i en ugn till bränna av restvax, förgräva skalet, och förbered den för metallgjutning.

• Upplösningstemperatur: 400–600 ° C
• Blötlägg på topp: 1000–1100 ° C i 2–4 timmar
• Resultat: Stärker skalet, ökar termisk chockmotstånd

Avfyrning förvandlar också den amorfa kiseldioxid till kristallinfaser (Som Cristobalite), Förbättra skalintegritet och termisk isolering.

Metallsmältning och hälla

Det skjutna skalet, Fortfarande het, är fylld med smält metall. Smältning görs i vakuum- eller induktionsugnar, beroende på legeringstyp.

Överhettningsnivåer måste kontrolleras tätt för att säkerställa korrekt flöde och stelning.

Legeringstyp	Hälltemp	Överhettning
Rostfritt stål	1510–1550 ° C	60–80 ° C
Ocny	1380–1420 ° C	20–40 ° C
Aluminium	690–740 ° C	30–50 ° C

Skalborttagning och efterbehandling

När metallen stelnar och svalnar, Det keramiska skalet bryts mekaniskt med vibration, Högtrycksvattenstrålar, eller gritblästring.

Efter avlägsnande av skal, Sprues och grindar är avstängda, och gjutningen rengörs och färdig.

Vanliga efterbehandlingssteg:

• Skjutblåsning
• Värmebehandling (TILL EXEMPEL., lösning glödgning)
• CNC -bearbetning (vid behov)
• Yt passivering eller beläggning

Silica Sol Lost Wax Casting Komplett processvideo >>

4. Materiel, Bindemedel, och tillsatser: Konstruerad för prestanda

I Silic Sol Investment Casting, Materialvetenskap spelar en central roll för att uppnå hög precision, varaktighet, och metallurgisk integritet.

Varje komponent i skalsystemet - från kiseldioxidbindemedel till eldfasta material och tillsatser- Är noggrant utvalda och konstruerade för att motstå extrem termisk, kemisk, och mekaniska förhållanden.

Låt oss bryta ner de kritiska komponenterna och deras prestationsbidrag.

Kiseldioxidbindemedel - kärnan i det keramiska skalet

Kärnan i processen är kiseldioxidbindemedel, En stabil kolloidal suspension av nano-storlek amorfa kiseldioxidpartiklar (vanligtvis 10–20 nm) spridd i vatten.

Detta bindemedel tillhandahåller strukturell matris för det keramiska skalet.

Nyckelegenskaper hos kiseldioxid:

Egendom	Typiskt värde
Sio₂ innehåll	30–40 viktprocent
pH -intervall	9.0–10.5
Partikelstorlek	10–20 nm
Viskositet	5–15 CP
Gratis kiseldioxidinnehåll	< 0.1% (fördel för säkerhet)

Prestationsfördelar:

• Utmärkt termisk stabilitet: motstår deformation upp till 1600 ° C
• Låg krympning: förbättrar dimensionell noggrannhet
• Bra vätningsbeteende: Förbättrar uppslamningens vidhäftning till vaxmönster
• Miljömässig säkrare: vattenbaserad, låga VOC -utsläpp

Eldfasta material - skalstyrka och värmemotstånd

Kiseldioxiden kombineras med eldfast fyllmedel För att bilda uppslamningen som täcker vaxmönstret.

Dessa material definierar skalet termisk motstånd, kemisk inerthet, och mekanisk styrka.

Vanliga primära och säkerhetskopierade eldfast:

Material	Fungera	Typisk användning
Zirkonmjöl	Prime -kappa	Utmärkt termisk chockmotstånd, smidig finish
Aluminiumoxid	Reservlager	Högtemperaturmotstånd, ekonomisk
Smält kiseldioxid	Lättisolering	Låg värmeutvidgning

Reologimodifierare & Vätmedel - uppslamningsstabilitet

För att upprätthålla konsistens och prestanda under skalbyggnaden, Tillverkare integrerar tillsatser in i kiseldioxiduppslamningen.

Viktiga tillsatser inkluderar:

• Reologimodifierare: Justera viskositet för att förhindra uppslamnings sedimentation (TILL EXEMPEL., bentonit, lutande lera)
• Vätmedel: Förbättra flödet och vidhäftningen av uppslamningen på vax (TILL EXEMPEL., icke-joniska ytaktiva medel)
• pH -stabilisatorer: Se till att kolloidstabilitet över tid
• Biocider: Hämta mikrobiell tillväxt under lagring

Vax- och mönstermaterial-kompatibelt och renbränning

Själva vaxmönstren måste vara dimensionellt stabil, låghastig, och kompatibel med kiseldioxidbindemedlet. Typiska vaxer är formulerade från en blandning av:

• Paraffin
• Mikrokristallt vax
• Hartsmodifierare

Askinnehåll bör vara nedan 0.05% För att undvika föroreningar. I vissa fall, utbyggbar polystyren (Epis) används för stora eller enkla geometrier, kräver olika avdelning och skallbyggande överväganden.

Sekundära beläggningar och skiktningsstrategi

Skalet är byggt i steg, med olika material som används för olika lager:

• Prime -kappa: Zirkon eller aluminiumoxid med fin partikelstorlek med fin partikelstorlek (~ 1–10 um) för överlägsen ytkvalitet
• Mellanrockar: Blandningar av zirkon och aluminiumoxid för balanserad styrka och permeabilitet
• Backuprockar: Grovare aluminiumoxid eller smält kiseldioxid (~ 50–75 um) för strukturellt stöd

Skiktningsstrategin är utformad för att optimera termisk isolering, gaspermeabilitet, och mekanisk styrka utan att kompromissa med ytan trohet.

5. Dimensionell precision och ytkvalitet

Inom högpresterande industrier-till exempel flyg-, medicinsk utrustning, och industrimaskiner -dimensionell precision och ytfin är inte bara kvalitetsmätningar, Men väsentliga prestandaförare.

Kiseldioxid Sol förlorade vaxgjutning, även känd som Precision Investment Casting, levererar exceptionella resultat i båda kategorierna, Aktivera nära-net-formdelar med minimal efterbehandling.

Dimensionell precision: Uppnå toleranser med förtroende

Kiseldioxidgjutning uppnår konsekvent toleranser i ISO IT7 - IT9 -intervallet, betydligt överträffar traditionell sandgjutning och konkurrerande vissa CNC-machinerade funktioner.

Detta beror till stor del på processens utmärkta replikeringsfidelitet från vaxmönster till slutlig metalldel, med hjälp av lågt ryttrande, termiskt stabil kiseldioxidskal.

Typiska dimensionella toleranser:

Satstyp	Toleransområde
Linjära dimensioner	± 0,1% till ± 0,2% av nominell storlek
Flathet & rundhet	± 0,1 mm för funktioner <100 mm
Minsta väggtjocklek	1.5 - 2.5 mm (beroende på legering och komplexitet)
ISO -kvalitetsekvivalens	It7 till IT9

Ytkvalitet: Konstruerad för jämnhet och detaljer

Utöver dimensionell precision, ytfin är ett avgörande kännetecken för kiseldioxidgjutning.

Tack vare bindemedlets fina partikelstorlek och användning av zirkon eller aluminiumoxid i prime pälsen, Kiseldioxidgjutningar uppnås exceptionell jämnhet, detalj trohet, och minimala ytfel.

Typiska ytråhetsvärden:

Processtyp	Ytråhet (Ra)
Kiseldioxidgjutning	0.4 - 1.6 um
Sandgjutning	6.3 - 25 um
Bearbetad finish	0.8 - 1.6 um

6. Processkontroll, Inspektion, och kvalitetssäkring

Säkerställa repeterbar kvalitet och precision I kiseldioxid Sol förlorar vaxgjutning rigorös processkontroll och omfattande inspektionsprotokoll.

Från skalbildning till slutlig delutvärdering, Tillverkare distribuerar ett integrerat kvalitetssäkringssystem som adresserar båda processvariation och produktövergång.

Robust processkontroll: Precision börjar vid källan

Effektiv kvalitetskontroll börjar med Tät hantering av uppströmsvariabler. Kiseldioxidgjutningsprocessen innebär många inbördes beroende steg, var och en med sina kritiska parametrar.

Att upprätthålla stabilitet över dessa steg är avgörande för att uppnå konsekventa resultat.

Viktiga processkontrollelement inkluderar:

• Uppslamningsviskositet: Upprätthålls mellan 10–15 CP för att säkerställa enhetlig beläggning
• Torktid: Övervakat per lager (Vanligtvis 8–24 timmar) För att förhindra skalsprickor
• Skaltjocklek: Mätt efter varje dopp (målområde: 5–10 mm totalt över 6–9 lager)
• Utbränningstemperatur: Exakt kontrollerad till 950–1050 ° C för att ta bort vaxrester helt
• Hälltemperatur: Hålls inom ± 10 ° C av målet för att undvika felaktigheter eller heta tårar

Dessa parametrar spåras med Spc (Statistisk processkontroll) verktyg, Aktivera varningar i realtid när datatrender flyttar ut ur toleransfönster.

Övervakning av skalintegritet

Ett strukturellt sund keramiskt skal är avgörande för framgångsrik gjutning. Under skalbyggnad, operatörer utför flera tester för att verifiera styrka, permeabilitet, och defektfri skiktning.

Typiska övervakningstekniker:

• Ultraljudstestning: Upptäcker delaminationer eller luftgap mellan lager
• Skalmikroskopi: Utvärderar enhetlighet, kornstruktur, och anslutning
• Vikt vs. tjocklekskontroller: Används för att kalibrera doppning och stuckaturhastigheter

Genom att identifiera inkonsekvenser innan du häller, Tillverkarna minskar risken för katastrofala gjutningsfel.

Gjutinspektion: Från makro till mikro

När metallgjutningen är klar, det genomgår en Flerskikts inspektionsprocess för att verifiera dimensionell integritet, internt sundhet, och ytfinish.

Vanliga icke -förstörande och destruktiva inspektionsmetoder:

Metod	Ändamål
Visuell inspektion	Upptäcker ytfel (TILL EXEMPEL., grop, kyla)
Färgtestning (Fett)	Höjdpunkter mikrokrackor och porositet på icke-järnlegeringar
Radiografisk testning (Röntgenstråle)	Avslöjar interna defekter som krympning, inneslutningar
Ultraljudstestning	Utvärderar väggtjocklek och bindning i kritiska regioner

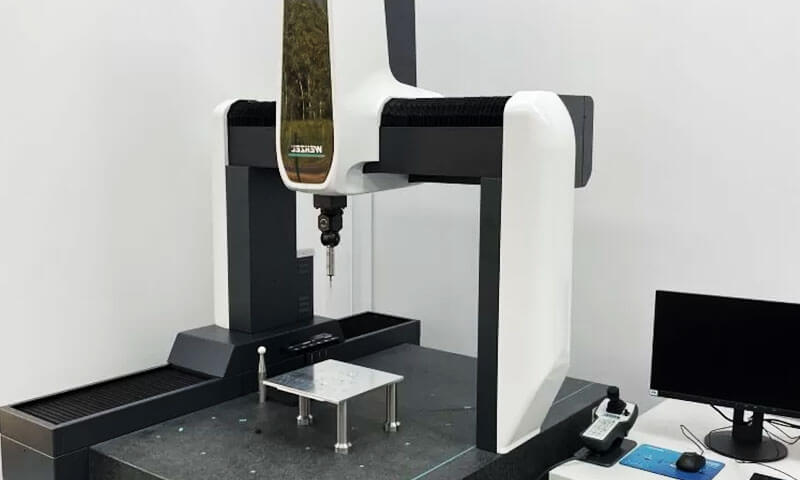

Cmm (Mätmaskin)	Verifierar dimensionella toleranser till ± 0,01 mm

Processkapacitet och statistiska kvalitetsmätningar

För att visa en konsekvent produktionsförmåga, gjuterier tillämpar statistisk processanalys. Kritiska dimensioner och mekaniska egenskaper utvärderas med hjälp av mätvärden som:

• Cp (Processkapacitetsindex): Mål ≥ 1.33 för stabila processer
• Cpk (Processprestandaindex): Mål ≥ 1.33 för centrerade processer
• Ppm (Delar per miljon defektfrekvens): Branschens riktmärke för flyg- och medicinska gjutningar är ofta < 500 Ppm

Sådana datadrivna mätvärden utgör grunden för Sex sigma och AS9100/Big 13485 Certifierade produktionssystem.

Spårbarhet och dokumentation

Avancerad investeringsgjutningsverksamhet upprätthåller full spårbarhet av:

• Material värmelot
• Skalbatchrekord
• Vaxmönster dör historier
• Ugnsloggar och temperaturdiagram
• Slutliga inspektionsdatablad

Denna dokumentation är avgörande för regelverk, Analys av grundorsaken, och kundrevisioner, särskilt inom flyg- och medicinska sektorer.

7. Jämförelsebord: Kiseldioxid Sol vs. Andra investeringsmetoder

8. Ekonomiska överväganden och kostnadseffektivitet

Silica Sol Lost Wax -gjutning handlar inte bara om precision - det är också ett beräknat val i balanseringsprestanda och kostnad.

Följande tabell sammanfattar viktiga ekonomiska faktorer över gjutningsprocessen:

Ekonomisk jämförelsestabell

Kostnadsfaktor	Kiseldioxidgjutning	Gjutning av vattenglas	Gjutning av fosfatbindemedel
Bindemedel	Hög (30–50% ↑) - På grund av ren kolloidal kiseldioxid	Låg - billigt natriumsilikat	Medium - lägre renhet, lägre viskositetskontroll
Skalmaterialkostnad	Hög - använder zirkon, aluminiumoxid, smält kiseldioxid	Låg - grundläggande kvarts, lågpresterande fyllmedel	Medium - aluminiumoxid & kiseldioxidblandning
Torkning & Skallbyggnadstid	3–7 dagar (6–9 lager)	1–3 dagar (4–5 lager)	2–5 dagar (5–7 lager)
Verktygskostnad (per mögel)	Hög ($2,000- 10 000 dollar), men hållbar & återanvändbar	Låg till måttlig	Måttlig
Mönsterkostnad per del	Låg för hög volym (vaxinjektion)	Låg	Låg
Avkastning / Materialanvändning	Hög (nettoform, låg bearbetning)	Måttlig	Måttlig
Skrot/omarbetningshastighet	Låg - utmärkt skalintegritet	Högre - benägen att defekter	Medium - måttlig porositetsrisk
Typisk produktionsvolym	Medium till hög	Hög	Medium
Bästa användningsfall	Precision, höglegeringsdelar	Allmänna syften, avgiftsgjutning	Tunga industrigjutningar

9. Slutsats: Branschguldstandarden för komplexa precisionsdelar

Sammanfattningsvis, Silica Sol Investment Casting representerar en konvergens av forntida metallurgi och banbrytande materialvetenskap.

Med överlägsen dimensionell precision, materiell mångsidighet, och ytkvalitet, det är go-to-metoden för högpresterande, Geometriskt komplexa delar i krävande sektorer.

Trots högre förbrukningsbara kostnader, Metodens förmåga att producera nettoform, defektfria komponenter i slutändan resulterar i Lägre totala ägandekostnader och oöverträffad designfrihet

Langel är det perfekta valet för dina tillverkningsbehov om du behöver högkvalitativ Kiseldioxid Sol förlorade vaxgjutningstjänster.

Kontakta oss idag!
