Introduktion
I precision investeringsgjutning, keramisk skalslamdensitet är en grundläggande processvariabel som påverkar skaluppbyggnaden, beläggningsstabilitet, torkningsbeteende, permeabilitet, och i slutändan gjutkvalitet.
Definierat som massa per volymenhet, typiskt i g/cm³ eller g/ml, slurry densitet är inte bara ett uppmätt antal; det är en praktisk indikator på slurryns fast-vätskebalans, spridningsförhållande, och övergripande processstabilitet.
Eftersom densitetsförändringar återspeglar variationer i formuleringen, blandningskvalitet, förlust av avdunstning, och råvarukonsistens, den fungerar som en pålitlig kontrollpunkt under hela skalberedningen.
Den här artikeln ger en strukturerad analys av keramisk skalslamdensitet i investeringsgjutning, täcker dess fysiska betydelse, påverkan på skal- och gjutkvaliteten, stora påverkande faktorer, och standardiserade mät- och kontrollmetoder.

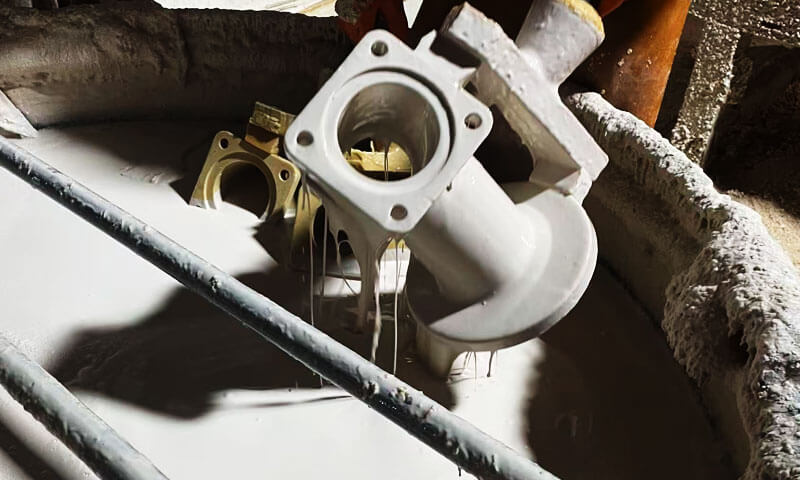

1. Slamdensitet: Definition, Fysisk betydelse, och dess roll i processkedjan
Among the many parameters used to characterize ceramic shell slurries in precision casting, densitet is one of the most sensitive and influential control indicators.
It is defined as the mass per unit volume of the slurry, typically expressed in g/cm³ eller g/mL.
I praktiken, slurry density reflects the balance between the solid phase—including refractory aggregates and binder solids—and the liquid phase, such as solvent and additives.
When the solid content increases, slurry density rises accordingly. Däremot, when solvent evaporates or excessive diluent is added, density decreases.
Av detta skäl, density is widely regarded as a direct and reliable indicator of slurry consistency.
I produktion, even small density fluctuations often signal changes in formulation accuracy, blandningskvalitet, or environmental stability.
Slurry density is not an isolated measurement. Det påverkar hela skaltillverkningssekvensen och påverkar kvaliteten på den slutliga gjutningen på flera sätt. Dess roll kan förstås ur fyra nyckelperspektiv.
Inflytande på reologi och beläggningsförmåga
Första, slurry densitet har en direkt inverkan på reologiskt beteende och beläggningsprestanda.
I allmänhet, högre densitet motsvarar en högre koncentration av fasta partiklar, vilket ökar motståndet mellan partiklar och höjer viskositeten.
Om densiteten är för hög, slammet kan bli svårt att applicera jämnt på vaxmönsterytan, leder till hängande, uppbyggnad, eller ojämn beläggning.
Om densiteten är för låg, uppslamningen kan vara för tunn, resulterar i otillräcklig beläggningstjocklek och otillräcklig grönhållfasthet efter torkning.
I de flesta produktionssystem, ett lämpligt densitetsområde upprätthålls vanligtvis runt 1.6–1,8 g/cm³.
Inom detta sortiment, slurryn uppvisar vanligtvis bra tixotropt beteende: den förblir stabil under lagring, blir ändå mer flytande under omrörning eller beläggning, låter den bilda en uniform, kontinuerlig, och defektfritt lager.
Inflytande på skaldensitet och styrka
Andra, det bestämmer densiteten och styrkan hos det keramiska skalet. Slamdensitet är en "prekursorindikator" för det keramiska skalets slutliga densitet.
Under beläggnings- och torkningsprocessen, de fasta partiklarna i högdensitetsslammet är närmare fördelade, bildar ett mer kontinuerligt gelnätverk efter torkning,
och det keramiska skelettet efter sintring har lägre porositet, vilket ger skalet högre hållfasthet vid rumstemperatur och motståndskraft mot deformation vid hög temperatur.
Omvänt, skalet som bildas av slurry med låg densitet har en lös struktur och otillräcklig hållfasthet, som är benägen att deformeras eller brista under inverkan av smält metall under gjutning, leder till gjutdimensionell avvikelse eller skrotning.
Påverkan på permeabilitet och gasavgaser
Tredje, slurrytätheten påverkar det keramiska skalets permeabilitet och gasavgivningsförmåga.
Permeabiliteten beror till stor del på porstrukturen i skalet, vilket bestäms av hur partiklar packas i slammet.
En slurry med hög densitet skapar i allmänhet en tätare struktur med minskad gaspassage, medan en slurry med låg densitet skapar en öppnare struktur med större permeabilitet.
Dock, permeabiliteten kan inte förbättras bara genom att sänka densiteten. Om slurryn blir för utspädd, den resulterande beläggningen kan vara för tunn för att motstå metallpenetration.
Därför, densiteten måste noggrant balanseras med ballastklassning och lagerdesign för att uppnå både adekvat skalstyrka och korrekt gasavgasprestanda.
Till exempel, de ytskiktsslam styrs ofta till ungefär 1.70–1,75 g/cm³ för att säkerställa ytkvalitet, medan backuplagerslurry kan hållas något lägre, runt 1.60–1,65 g/cm³, för att förbättra permeabiliteten.
Indikator för processstabilitet
Fjärde, det är en "barometer" för processstabilitet. I kontinuerlig produktion, Stabiliteten av slurry densitet är kärngarantin för satskonsistens.
Eventuella fluktuationer i råvarupartier (såsom förändringar i fukthalten i eldfast pulver, avvikelser i bindemedelskoncentration),
förändringar i omgivningstemperatur och luftfuktighet, eller driftsfel (såsom ojämn omrörning, lösningsmedelsförångning) kommer att göra att densiteten avviker från det inställda värdet.
Genom att övervaka och kontrollera slurrytätheten i realtid, processavvikelser kan snabbt upptäckas och korrigeras, undvikande av satsgjutningsdefekter orsakade av instabil slurryprestanda.
Därför, densitetsmätning är inte bara slutpunkten för kvalitetskontroll utan också startpunkten för processoptimering och processkontroll.
Sammanfattning
Sammanfattningsvis, slurry densitet är en kärnparameter i den keramiska skalprocessen för precisionsgjutning.
Det påverkar slamformuleringen, beläggningsprocessen, skalstyrka, permeabilitet, och i slutändan kvaliteten på själva gjutningen.
Noggrann mätning och strikt kontroll av flytgödseldensiteten är därför väsentliga grunder för att uppnå stabil, högkvalitativ, och precisionsgjutning med hög avkastning.

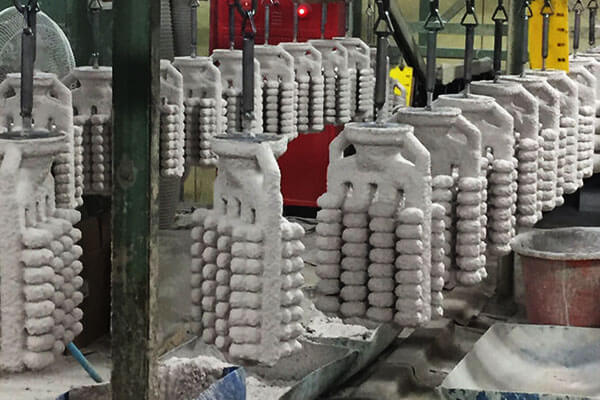

2. Inflytande mekanism för slurry densitet på gjutkvalitet
Det primära syftet med att kontrollera keramisk skalslurry densitet är att säkerställa gjutnoggrannhet, ytintegritet, och inre sundhet.
Densitet påverkar dessa resultat genom att reglera de fysiska nyckelprocesserna som sker under skalbildningen, metallhällning, och stelning.
I praktiken, dess inflytande kan förstås på tre nivåer: bildning av skalmikrostruktur, fyllning och stelning av smält metall, och undertryckande av defekter.
Kontroll av skalets mikrostruktur och ytkvalitet
Första, slurry densitet formar direkt mikroporstrukturen och interpartikelbindningen av det keramiska skalet, vilket i sin tur bestämmer ytfinishen och måttnoggrannheten för gjutningen.
En korrekt kontrollerad högdensitetsslam främjar tät packning av eldfasta partiklar under beläggning och torkning, bildar ett kompakt gelnätverk.
Efter sintring, detta ger en slätare inre skalyta som exakt kan återge fina vaxmönsterdetaljer.
Till exempel, när ytskiktsslamdensiteten hålls på ca 1.72 ± 0.02 g/cm³,
den resulterande gjutytans ojämnhet kan förbli konsekvent under Ra 1.6 μm, som är lämplig för applikationer som flygmotorblad.
Däremot, om densiteten är för låg, som runt 1.55 g/cm³, partikelfördelningen blir sparsam, Det är mer sannolikt att mikroporer och uttorkningssprickor uppstår, och dessa brister kan expandera under skjutning.
Resultatet är ofta ytgropar, sandhål, eller andra synliga defekter.
Dessutom, densitetslikformighet är väsentlig för dimensionsstabilitet.
När skaldensiteten fluktuerar för mycket, krympningsbeteendet blir inkonsekvent över olika regioner av skalet, genererar inre stress under kylning.
Om fluktuationen överstiger ungefär ±0,05 g/cm³, dimensionstolerans kan gå längre än CT7-nivå krav, gör gjutgodset olämpligt för precisionsmontering.
Effekt på metallfyllning, Gas Escape, och inre sundhet
Andra, slamdensitet påverkar kraftigt skalpermeabiliteten och värmeöverföringen, båda är kritiska under fyllning och stelning av smält metall.
Skalet måste tillåta gaser som genereras under vaxutbränning, såsom Co₂, H₂O-ånga, och kolväten, att fly effektivt.
Om gas inte kan lämna formhålan i tid, det kan fastna framför den smälta metallfronten och bilda porositet i gjutgodset.
Ett måttligt tätt backuplager, vanligtvis 1.60–1,65 g/cm³, ger vanligtvis en balanserad porstruktur med tillräcklig permeabilitet, ofta inom intervallet 15%–25 % porositet, som stöder effektiv gasutsläpp.
Dock, om slamdensiteten är för hög, speciellt ovan 1.80 g/cm³, skalet blir alltför kompakt och permeabiliteten minskar.
Under dessa förhållanden, gaser är mer benägna att förbli instängda, producerar spridda porer och minskar både utmattningslivslängd och mekanisk prestanda.
Densiteten påverkar också värmeledningsförmågan. Tätare skal överför i allmänhet värme mer effektivt, som hjälper till att främja riktad stelning och stödjer matning under krympning.
Detta kan minska interna krympningsdefekter och förbättra gjutdensiteten.
Dock, om densiteten blir för hög och skalet blir för tjockt eller kompakt, värmeavdraget kan bli ojämnt, bromsar stelningen i kärnområdet och ökar risken för central krympningsporositet.
Av detta skäl, densitetskontroll måste koordineras med skaltjockleksdesign för att uppnå rätt balans mellan ett slätt yttre skikt och en permeabel inre struktur.
Roll i defektförebyggande och batchkonsistens
Slutligen, slurry densitet är nära kopplad till batch stabilitet och processtillförlitlighet.
I kontinuerlig produktion, även små densitetsdrifter orsakade av temperaturvariationer, lösningsmedelsförlust, fuktförändringar i råvaror, eller inkonsekvent bindemedelskoncentration kan leda till systematiska skillnader i skalprestanda från en batch till en annan.
Till exempel, if the silica sol binder concentration shifts and slurry density drops from 1.72 g/cm³ to 1.65 g/cm³, the resulting shells may show higher surface roughness and more internal porosity across multiple production batches.
In one industrial case, this kind of drift caused repeated casting defects and significant economic loss.
The case illustrates an important point: density is not merely a quality inspection result, but a critical process control variable that enables preventive quality management.
With real-time monitoring and automatic feedback adjustment, manufacturers can detect deviations early and correct them before defective slurry is used.
In many production environments, this approach has helped reduce scrap rates from över 15% till nedan 3%, while also improving efficiency and yield stability.
Sammanfattning
Sammanfattningsvis, slurry densitet är en dynamisk processvariabel snarare än en enkel fysisk konstant.
Genom att påverka skalstrukturen, gaspermeabilitet, termisk beteende, och satskonsistens, det påverkar direkt ytkvaliteten, dimensionell noggrannhet, och intern integritet hos gjutgods.
Noggrann mätning och strikt kontroll av slurry densitet är därför avgörande för att uppnå den höga precisionen, hög tillförlitlighet, och hög avkastning krävs i modern investeringsgjutning.

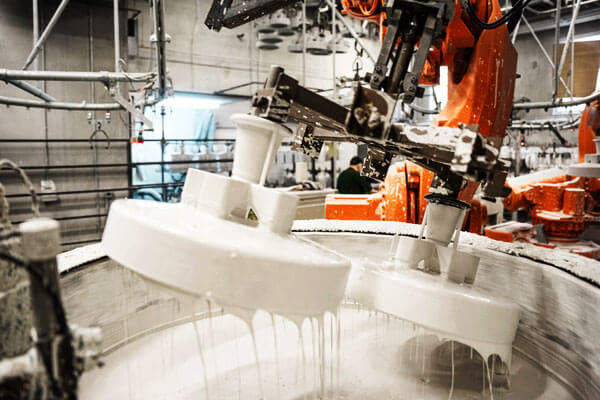

3. Nyckelfaktorer som påverkar flytslamdensitet och principerna för kontroll
Densiteten hos keramiskt skalslam vid precisionsgjutning påverkas av en kombination av material, formulering, bearbetning, och miljövariabler.
En tydlig förståelse av dessa faktorer är väsentlig för att upprätthålla stabila slurryegenskaper, säkerställa satskonsistens, och uppnå pålitlig gjutkvalitet.
Följande avsnitt sammanfattar de huvudsakliga påverkande faktorerna och motsvarande kontrollprinciper.
Råvaruegenskaper
Eldfasta aggregat
Densiteten, partikelstorleksfördelning, och fukthalt i eldfasta aggregat (såsom zirkonsand, korund, och mullit) är de centrala faktorerna som påverkar flytslamdensitet.
Aggregerat med högre sann densitet (TILL EXEMPEL., zirkonsand, densitet 4,6~4,8 g/cm³) kommer att leda till högre slurrydensitet under samma volymfraktion;
aggregat med en rimlig partikelstorleksgradering (binär eller ternär gradering) kan minska tomrumsförhållandet mellan partiklar, ökning av fastfasinnehållet och därmed slurrydensiteten.
Dessutom, för hög fukthalt i ballasten kommer att uppta vätskefasvolymen, minskning av den effektiva fastfashalten och leder till en minskning av uppslamningsdensiteten.
Därför, det är nödvändigt att förtorka ballasten för att kontrollera dess fukthalt nedan 0.5% före uppslamningsberedningen.
Bindemedelssystem
Bindemedlets densitet och koncentration (såsom silikasol, etylsilikat) direkt påverka slamdensiteten.
Till exempel, densiteten av silikasolbindemedel är vanligtvis 1,1~1,3 g/cm³; en ökning av dess koncentration kommer att öka halten fast fas i slammet, vilket ökar den totala densiteten.
Omvänt, om bindemedlet är utspätt, slurrytätheten kommer att minska. Därför, det är nödvändigt att strikt kontrollera koncentrationen av bindemedlet och säkerställa satskonsistens.
Lösningsmedel och tillsatser
Typ och dosering av lösningsmedel (vanligtvis avjoniserat vatten) och tillsatser (spridare, skumdämpare) kommer att påverka slamdensiteten.
Överdriven tillsats av lösningsmedel kommer att späda ut slammet, minska densiteten; dispergeringsmedel kan förbättra dispergeringen av fasta partiklar, minska tomrumsförhållandet mellan partiklar, och öka halten fast fas, vilket ökar densiteten.
Dock, överdriven tillsats av tillsatser kan införa ytterligare flytande komponenter, leder till en minskning av densiteten.
Därför, doseringen av lösningsmedel och tillsatser bör kontrolleras strikt enligt formeln.
Formuleringssammansättning
Den mest direkta bestämningsfaktorn för slamdensitet är fast-till-vätska-förhållande, eller pulver-vätskeförhållande.
När andelen fasta partiklar ökar, slamdensiteten ökar; när andelen vätska ökar, densiteten faller.
I praktisk formuleringsdesign, detta förhållande måste anpassas till prestandakraven för varje skallager.
För den ytskikt, högre densitet är vanligtvis att föredra för att stödja jämn beläggning och fin ytåtergivning.
Som ett resultat, pulver-vätskeförhållandet är vanligtvis högre, ofta runt 2.8–3.2:1. För den backuplager, något lägre förhållande, såsom 2.2–2.6:1, används vanligtvis för att bevara permeabiliteten och gasavgasprestanda.
Dessutom, att ändra typ av ballast påverkar också densiteten. Till exempel, att ersätta en del av korund med zirkonsand med högre densitet kommer att öka slammets densitet även när pulver-vätskeförhållandet förblir oförändrat.
Förberedelseprocess
Omrörningsprocess
Omrörningstiden, hastighet, och enhetlighet påverkar direkt dispersionstillståndet för fasta partiklar i uppslamningen.
Tillräcklig omrörning kan bryta upp agglomerationen av fasta partiklar, göra dem jämnt fördelade i vätskefasen, minska tomrumsförhållandet mellan partiklar, och öka slamdensiteten.
Om omrörningen är otillräcklig eller ojämn, partiklarna kommer att agglomerera, vilket resulterar i en minskning av den effektiva fastfashalten och därmed en lägre densitet.
Därför, det är nödvändigt att anta en tvåstegs omrörningsprocess (låghastighetsblandning + höghastighetsspridning) för att säkerställa jämn spridning av partiklar.
Åldrande
Efter förberedelse, slurryn måste åldras under en viss tid för att stabilisera dess prestanda.
Under åldringsprocessen, de fasta partiklarna fortsätter att sedimentera och omordnas, och bindemedelsmolekylerna interagerar fullständigt med partiklarna, vilket kommer att orsaka en liten ökning av slamdensiteten.
Åldringstiden bör standardiseras (vanligtvis 24~48 timmar) för att säkerställa att densiteten hos flytgödseln som används i produktionen är stabil.
Lösningsmedelsförångning
Under beredning och lagring av slurryn, Förångning av lösningsmedel kommer att minska vätskefasvolymen, vilket leder till en ökning av slamdensiteten.
Speciellt i miljöer med hög temperatur och låg luftfuktighet, lösningsmedlets förångning påskyndas, vilket kan göra att densiteten överskrider kontrollområdet.
Därför, slurryn ska förvaras i en förseglad behållare, och den omgivande temperaturen och luftfuktigheten bör kontrolleras (23~27℃, relativ luftfuktighet 50%~60%).
Omgivningsförhållanden
Omgivningens temperatur och luftfuktighet har en indirekt men viktig effekt på flytgödselns densitet. Högre temperaturer påskyndar lösningsmedelsavdunstning, vilket gör att densiteten ökar.
Lägre temperaturer bromsar partikelspridningen och kan leda till ojämn densitetsfördelning.
Hög luftfuktighet, å andra sidan, minskar avdunstning och kan hålla densiteten under målområdet.
För stabil produktion, Verkstadsmiljön bör hållas inom ett kontrollerat område, vanligtvis 23–27°C med relativ fuktighet på 50%–60%.
Stabila omgivningsförhållanden hjälper till att minska densitetsvariationerna och förbättrar den totala processtillförlitligheten.

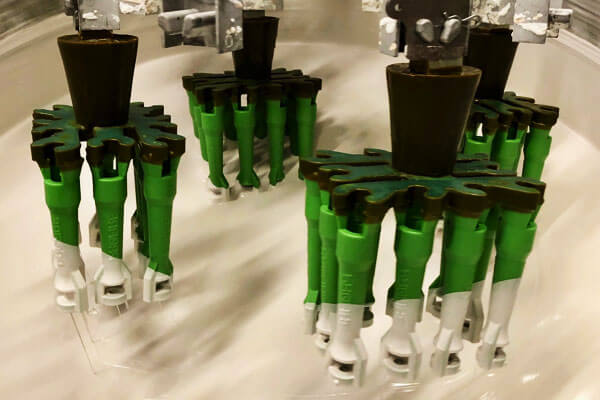

4. Standardiserade mät- och kontrollmetoder för slurrydensitet
För att säkerställa noggrannheten och stabiliteten av slurry densitet, det är nödvändigt att upprätta ett standardiserat mätsystem och strikta kontrollprocedurer, täcker hela processen från beredning av flytgödsel till användning.
Standardmätningsmetoder
Pycnometer -metod (ASTM C29/C29M):
Detta är en exakt laboratoriemätmetod, lämplig för att kalibrera densiteten av slurryprover.
Principen är att mäta massan av pyknometern fylld med avjoniserat vatten respektive slurryn, och beräkna densiteten enligt pyknometerns volym.
Mätnoggrannheten kan nå ±0,01 g/cm³, som är lämplig för formelforskning och kvalitetskontroll.
Hydrometermetod:
Detta är en snabb mätmetod på plats, lämplig för realtidsövervakning av flytgödseldensitet i produktionen.
Hydrometern införs direkt i den likformigt omrörda uppslamningen, och densitetsvärdet avläses enligt skalan nedsänkt i slammet.
Mätnoggrannheten är ±0,02 g/cm³, vilket är enkelt och effektivt, och används ofta i produktionsanläggningar.
Metod för digital densitetsmätare:
Detta är en högprecisionsmätmetod som använder principen om flytkraft eller vibration för att mäta slurryns densitet.
Mätnoggrannheten kan nå ±0,001 g/cm³, som är lämplig för högprecisionsproduktionsscenarier (såsom gjutning av flygmotorblad).
Strikta kontrollprocedurer
- Råvaruinspektion: Innan slamberedning, inspektera densiteten, fukthalt,
och partikelstorleksfördelning av eldfasta aggregat, och koncentrationen av bindemedlet för att säkerställa att de uppfyller formelkraven. - Formelutförande: Följ formeln strikt för att väga råvarorna (aggregat, bindemedel, lösningsmedel, tillsatser) för att säkerställa noggrannheten i förhållandet pulver-vätska.
- Processövervakning: Under flytningsprocessen, övervaka omrörningstiden och hastigheten, och ta prover för att mäta densiteten efter omrörning;
om densiteten avviker från kontrollområdet, justera den genom att tillsätta en lämplig mängd lösningsmedel eller ballast. - Lagringskontroll: Förvara den beredda slurryn i en förseglad behållare, markera beredningstid och densitetsvärde, och mät densiteten igen före användning;
om densiteten ändras utanför det tillåtna intervallet (±0,03 g/cm³), justera den före användning. - Onlineövervakning: För storskalig kontinuerlig produktion, installera en online densitetsmätare för att realisera realtidsövervakning av slurry densitet;
när densiteten avviker från det inställda värdet, systemet justerar automatiskt tillsatsmängden lösningsmedel eller ballast för att säkerställa kontinuerlig stabilitet hos slurrytätheten.
5. Slutsats
Slamdensitet är en kärnprocessparameter vid tillverkning av keramiska skal för precisionsgjutning.
Det återspeglar direkt balansen mellan fasta och flytande faser, och det påverkar slamflödet starkt, skalbildning, permeabilitet, termisk beteende, och slutlig gjutningskvalitet.
Stabil densitet stöder enhetlig beläggning, tillräcklig skalstyrka, kontrollerat gasutsläpp, och repeterbar batchkvalitet.
Ur ett processtyrningsperspektiv, densiteten formas av råvarans egenskaper, formuleringsdesign, blandningskvalitet, lagringsförhållanden, och omgivande miljö.
Av detta skäl, Tillverkarna måste upprätta standardiserade mätprocedurer och upprätthålla noggrann kontroll under hela beredningen och användningen.
När densiteten hanteras på rätt sätt, skalkvaliteten blir mer konsekvent, antalet defekter minskar, och den totala effektiviteten för precisionsgjutning förbättras.
När investeringsgjutning går mot smartare och mer automatiserad produktion, online densitetsövervakning och automatisk korrigering kommer att bli allt viktigare.
Detta kommer att stärka processtillförlitligheten och ge en mer solid teknisk grund för högkvalitativ precisionsgjutningstillverkning.
