In modernen Flüssigkeitshandhabungssystemen, Das Düsendesign spielt eine entscheidende Rolle bei der Steuerung der Strömungseigenschaften, Verbesserung der Entladungseffizienz, und sorgt für eine langfristige Betriebssicherheit.
Unter verschiedenen industriellen Düsendesigns, Die Entenschnabeldüse aus Edelstahl hat sich zu einer bevorzugten Lösung für anspruchsvolle Anwendungen entwickelt, die eine hervorragende Korrosionsbeständigkeit erfordern, hohe mechanische Stärke, und präzise Flüssigkeitsverteilung.
Im Gegensatz zu herkömmlichen bearbeiteten oder gefertigten Düsen, Entenschnabeldüsen aus Feinguss-Edelstahl ermöglichen es Herstellern, komplexe interne Strömungskanäle herzustellen, fließende Übergänge, und endkonturnahe Geometrien mit außergewöhnlicher Maßgenauigkeit.
Der Prozess minimiert den Bearbeitungsaufwand, verbessert gleichzeitig die strukturelle Integrität und senkt die Produktionskosten für das Medium- und Großserienfertigung.

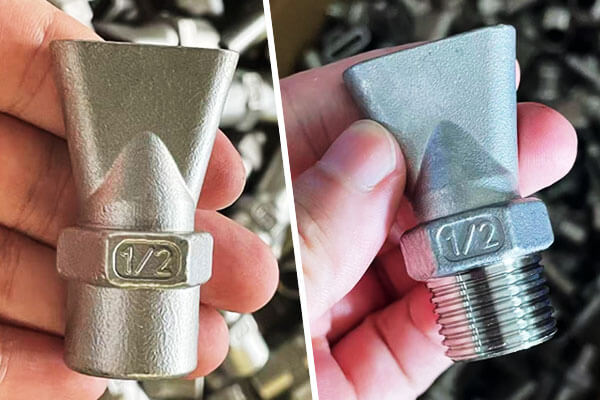

1. Was ist eine Entenschnabeldüse aus Edelstahl??
A Entenschnabel aus Edelstahl Düse ist eine präzisionsgefertigte Flüssigkeitsauslasskomponente, die sich durch eine Abflachung auszeichnet, sich verjüngende Auslassöffnung, die der Form eines Entenschnabels ähnelt.
Diese besondere Geometrie wurde speziell zur Steuerung der Geschwindigkeit entwickelt, Richtung, und Verteilung von Flüssigkeiten oder Gasen bei gleichzeitiger Minimierung von Turbulenzen und Druckverlusten.
Im Vergleich zu herkömmlichen Runddüsen, Entenschnabeldüsen erzeugen ein breiteres und gleichmäßigeres Sprüh- oder Ausstoßmuster, Dadurch sind sie äußerst effektiv bei Anwendungen, die eine kontrollierte Flüssigkeitsverteilung erfordern.
Im Gegensatz zu flexiblen Entenschnabelventilen aus Gummi, die als Einweg-Rückschlagventile fungieren, Entenschnabeldüsen aus Edelstahl sind starre Metallkomponenten, die für hochfeste Industrieumgebungen hergestellt werden.
Sie werden üblicherweise von hergestellt Investitionskaste, Anschließend folgt eine präzise CNC-Bearbeitung, um enge Maßtoleranzen und eine hervorragende Dichtungs- oder Verbindungsgenauigkeit zu erreichen.
Der interne Strömungskanal ist sorgfältig konstruiert, um einen reibungslosen Übergang vom Einlass zum Auslass zu gewährleisten.
Dieses stromlinienförmige Design reduziert den hydraulischen Widerstand, unterdrückt Strömungsablösungen, und verbessert die Energieeffizienz.
Abhängig von der Anwendung, Die Düse kann fächerförmig ausgebildet sein, flaches Blatt, oder gerichtete Strömungsmuster bei gleichzeitiger Beibehaltung stabiler Abflusseigenschaften.
Entenschnabeldüsen aus Edelstahl sind in verschiedenen Konfigurationen erhältlich, inklusive Gewinde, geflanscht, Sockelscheibe, und benutzerdefinierte Verbindungstypen.
Auch ihre Geometrie kann je nach Durchflussmenge optimiert werden, Betriebsdruck, Installationsraum, und Medieneigenschaften, Dadurch eignen sie sich sowohl für Standard- als auch für hochspezialisierte Industriesysteme.
2. Warum sollten Sie sich für Edelstahl für Duckbill-Düsen entscheiden??
Die Materialauswahl ist eine der wichtigsten technischen Entscheidungen bei der Konstruktion von Entenschnabeldüsen.
Da die Düse ständig strömenden Medien ausgesetzt ist, Druckschwankungen, Temperaturänderungen, und oft korrosive Umgebungen, Das Material muss eine optimale Festigkeitsbalance bieten, Korrosionsbeständigkeit, Hersteller, und Lebensdauer.
Unter zahlreichen technischen Materialien, Edelstahl ist aufgrund seiner herausragenden Gesamtleistung zum Industriestandard geworden.
Hervorragende Korrosionsbeständigkeit
Der Hauptvorteil von Edelstahl ist seine Fähigkeit, Korrosion in einer Vielzahl von Betriebsumgebungen zu widerstehen.
Chrom in der Legierung bildet eine dünne Schicht, selbstheilender passiver Oxidfilm, der die Oberfläche vor Oxidation und chemischen Angriffen schützt.
Hohe mechanische Stärke
Industriedüsen arbeiten häufig unter erhöhtem Druck und kontinuierlicher Flüssigkeitseinwirkung.
Edelstahl bietet eine hervorragende Zugfestigkeit, Ertragsfestigkeit, und Ermüdungsbeständigkeit bei, Dadurch bleibt die Formstabilität der Düse auch nach längerem Betrieb erhalten.
Die Kombination aus Festigkeit und Zähigkeit minimiert Verformungen, knacken, und mechanisches Versagen unter anspruchsvollen Betriebsbedingungen.
Ausgezeichnete Verschleiß- und Erosionsbeständigkeit
Viele Prozessflüssigkeiten enthalten suspendierte Partikel, die nach und nach interne Strömungskanäle erodieren.
Edelstahl weist eine hervorragende Beständigkeit gegen Abrieb und Erosion auf, Dadurch kann die Düse ihre vorgesehenen Strömungseigenschaften über längere Zeiträume beibehalten.
Dies ist besonders im Bergbau wertvoll, Güllehandhabung, Abwasserbehandlung, und industrielle Reinigungsanwendungen.
Großer Betriebstemperaturbereich
Edelstahl behält über einen breiten Temperaturbereich stabile mechanische Eigenschaften bei.
Austenitische Sorten behalten bei niedrigen Temperaturen eine hervorragende Zähigkeit und bieten gleichzeitig eine gute Oxidationsbeständigkeit bei erhöhten Temperaturen.
Dank dieser Vielseitigkeit eignen sich Entenschnabeldüsen aus Edelstahl für Anwendungen mit heißem Wasser, Dampf, Prozessflüssigkeiten, oder Außeninstallationen, die unterschiedlichen klimatischen Bedingungen ausgesetzt sind.
Hygienische und leicht zu reinigende Oberfläche
Das Glatte, Die dichte Oberfläche aus Edelstahl minimiert die Verschmutzung und erleichtert die Reinigung.
In Kombination mit Passivierung oder Elektropolieren, Die Oberfläche wird noch widerstandsfähiger gegen Bakterienanhaftung und Produktablagerungen, Dies macht Edelstahl zum bevorzugten Material für Sanitärindustrien wie die Lebensmittelverarbeitung, Pharmazeutika, und Biotechnologie.
Hervorragende Verarbeitungseigenschaften
Edelstahl ist sehr gut mit Feinguss kompatibel, Präzisionsbearbeitung, Schweißen, Polieren, und Oberflächenveredelungsverfahren.
Diese Fertigungsflexibilität ermöglicht es Ingenieuren, komplexe Düsengeometrien zu entwerfen, ohne die strukturelle Integrität oder Maßgenauigkeit zu beeinträchtigen.
3. Materialauswahl für Entenschnabeldüsen aus Edelstahl
Die Auswahl der geeigneten Edelstahlsorte erfordert eine gründliche Bewertung der Betriebsbedingungen, einschließlich des Prozessmediums, Chloridkonzentration, Temperatur, Druck, Flussgeschwindigkeit, und erwartete Lebensdauer.
Keine einzelne Legierung ist für jede Anwendung geeignet, und die optimale Wahl hängt vom Gleichgewicht zwischen Leistungsanforderungen und Herstellungskosten ab.
| Materialqualität | Gleichwertig | Hauptmerkmale | Typische Anwendungen |
| CF8 | Gießen 304 Edelstahl | Gute allgemeine Korrosionsresistenz, Ausgezeichnete Verwirklichung, wirtschaftlich | Wasserbehandlung, HVAC, Industrieausrüstung |
| CF8M | Gießen 316 Edelstahl | Überlegene Chlorid- und chemische Korrosionsbeständigkeit durch Molybdän | Marine Engineering, Chemische Verarbeitung, Entsalzung |
| CF3 | Gegossener Edelstahl 304L | Niedriger Kohlenstoffgehalt, Ausgezeichnete Schweißbarkeit, reduzierte interkristalline Korrosion | Lebensmittelverarbeitung, Pharmazeutische Ausrüstung |
CF3M |
Gegossener Edelstahl 316L | Kohlenstoffarme Version von CF8M mit verbesserter Korrosionsbeständigkeit nach dem Schweißen | Hochreine Prozesssysteme, Biotechnologie |
| Duplex Edelstahl | ASTM A890 Klasse 4A (2205) | Hohe Festigkeit und ausgezeichnete Beständigkeit gegen Lochfraß und Spannungsrisskorrosion | Offshore -Plattformen, Meerwassersysteme, Öl & Gas |
| Super Duplex Edelstahl | ASTM A890 Klasse 5A/6A (2507) | Außergewöhnliche Korrosionsbeständigkeit und überlegene mechanische Festigkeit | Hochaggressive Meeres- und chemische Umgebungen |

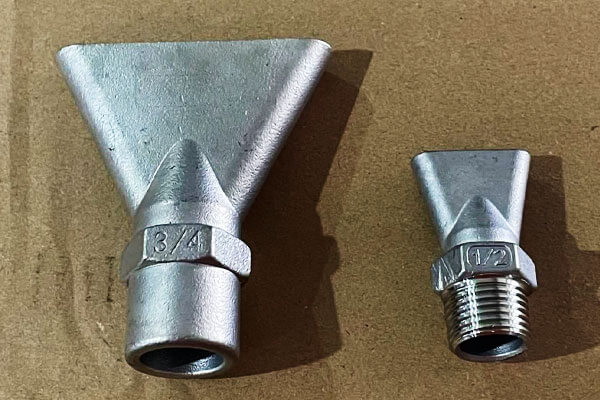

4. Warum Feinguss ideal für Duckbill-Düsen ist
Überlegene Designfreiheit
Entenschnabeldüsen verfügen häufig über stromlinienförmige Innenkanäle, konische Auslässe, und unregelmäßige Außengeometrien, die allein mit konventioneller Bearbeitung nur schwer herzustellen sind.
Durch Feinguss können diese komplexen Formen direkt geformt werden, Dadurch können Ingenieure Strömungswege optimieren und gleichzeitig Designbeschränkungen reduzieren.
Hohe dimensionale Genauigkeit
Beim Feinguss entstehen endkonturnahe Bauteile mit hervorragender Maßhaltigkeit und engen Toleranzen.
Kritische Merkmale wie Dichtflächen, Montageschnittstellen, und Verbindungsbereiche erfordern eine minimale Nachbearbeitung, Verbesserung der Montagegenauigkeit und Reduzierung der Herstellungskosten.
Glatte Oberfläche
Das Feingussverfahren liefert eine viel feinere Oberflächengüte als herkömmlicher Sandguss.
Glatte interne Strömungskanäle reduzieren den Strömungswiderstand, Turbulenzen minimieren, und die Effizienz der Flüssigkeitsverteilung verbessern, Gleichzeitig wird der Aufwand für die Nachbearbeitung verringert.
Material Vielseitigkeit
Feinguss unterstützt eine breite Palette von Edelstahllegierungen, einschließlich CF8, CF8M, CF3, CF3M, Duplex, und Super-Duplex-Edelstähle.
Hersteller können daher je nach Korrosionsbeständigkeit das am besten geeignete Material auswählen, Betriebstemperatur, Druckanforderungen, und Servicebedingungen.
Reduzierter Materialabfall
Denn beim Feinguss entstehen Bauteile nahezu endmaßhaltig, Bei der Bearbeitung muss deutlich weniger Material abgetragen werden.
Dadurch wird die Materialausnutzung verbessert, senkt die Produktionskosten, und ist besonders vorteilhaft bei der Herstellung hochwertiger Edelstahllegierungen.
Kostengünstige Fertigungslösung
Für mittel- und Produktion mit hoher Volumen, Feinguss bietet eine hervorragende Balance zwischen Designflexibilität, Fertigungseffizienz, und Gesamtkosten.
Durch Minimierung der Bearbeitungsvorgänge, Ausschuss reduzieren, und die Herstellung komplexer Bauteile in einem einzigen Guss, Es bietet eine wirtschaftliche Lösung für kundenspezifische Entenschnabeldüsen aus Edelstahl, ohne Kompromisse bei Leistung oder Qualität einzugehen.
Vergleichende Analyse
| Kriterium | Feinguss | CNC-Bearbeitung | Sandguss |
| Komplexität des internen Flusspfads | Sehr hoch | Beschränkt (Werkzeugzugriff) | Mäßig |
| Dimensionsgenauigkeit | ±0,1–0,3 mm | ±0,01–0,05 mm | ±0,5-1,0 mm |
| Oberflächenbeschaffung (Ra) | 1.6-6,3 µm | 0.4‑3,2 µm | 6.3‑25 µm |
| Materialausbeute | 85-95 % | 30-60 % | 60-80 % |
| Werkzeugkosten | Mäßig-hoch | Niedrig | Niedrig – mäßig |
| Pro Stückkosten (100-1.000/Jahr) | Niedrig – mäßig | Mäßig | Niedrig |
| Interne Kernkomplexität | Exzellent (Keramikkerne) | Nicht möglich | Mäßig |
| Flexibilität der Legierung | Sehr breit | Breit | Breit |
5. Herstellungsprozess für Feinguss
Die Herstellung einer leistungsstarken Entenschnabeldüse aus Edelstahl erfordert mehr als die Auswahl der geeigneten Legierung.
Der Herstellungsprozess muss Maßhaltigkeit gewährleisten, metallurgische Integrität, und gleichbleibende Qualität während der gesamten Produktion.
Investitionskaste ist hierfür besonders geeignet, da es präzise Formgebung mit hervorragender Materialausnutzung verbindet, Damit eignet es sich ideal für komplexe Flüssigkeitssteuerungskomponenten.
Musterdesign und Werkzeugbau
Der Prozess beginnt mit Konstruktionszeichnungen oder 3D-CAD-Modellen, die die Geometrie der Düse definieren, interner Strömungskanal, Verbindungstyp, und kritische Toleranzen.
Basierend auf diesen Entwürfen, Für die Wachsmusterinjektion werden Präzisionswerkzeuge aus Metall hergestellt.
Die richtige Werkzeugkonstruktion ist von entscheidender Bedeutung, da sie die Gussgenauigkeit bestimmt, Maßwiederholbarkeit, und Produktionseffizienz während des gesamten Produktlebenszyklus.
Wachsmusterproduktion
Geschmolzenes Wachs wird in das Werkzeug eingespritzt, um eine genaue Nachbildung der endgültigen Düse herzustellen.
Mehrere Wachsmodelle werden auf einem zentralen Schienensystem zu einem Gussbaum zusammengefügt, Dadurch können zahlreiche Bauteile in einem einzigen Gusszyklus hergestellt werden.
Die hohe Dimensionskonsistenz der Wachsmodelle gewährleistet die Einheitlichkeit zwischen den Produktionschargen und minimiert Abweichungen bei der anschließenden Verarbeitung.
Keramikschalengebäude
Die Wachsanordnung wird wiederholt mit feuerfester Aufschlämmung und feinem Keramiksand beschichtet.
Jede Beschichtungsschicht wird getrocknet, bevor die nächste aufgetragen wird, bis eine starke Keramikschale mit ausreichender Dicke entsteht.
Die Keramikschale muss Temperaturen von geschmolzenem Edelstahl von über 1.600 °C standhalten und gleichzeitig während des Gießens und Erstarrens ihre Dimensionsstabilität aufrechterhalten.
Entwachsen und Muschelfeuer
Nach der Rohbauvorbereitung, Das Wachs wird mittels Hochdruckdampf oder Autoklav-Entparaffinierung entfernt, Hinterlassen einer hohlen Keramikform.
Anschließend wird die Schale bei hoher Temperatur gebrannt:
- Restwachs entfernen
- Erhöhen Sie die Festigkeit der Keramik
- Verbessern Sie die thermische Stabilität
- Reduzieren Sie die Gasentwicklung beim Ausgießen
Das richtige Brennen der Schale trägt direkt zur Gussqualität und Oberflächenbeschaffenheit bei.
Schmelzen und gießen
Ausgewählte Edelstahllegierungen werden in Mittelfrequenz-Induktionsöfen unter sorgfältig kontrollierten Bedingungen geschmolzen.
Die chemische Zusammensetzung und die Gießtemperatur werden genau überwacht, um die Einhaltung internationaler Materialstandards sicherzustellen.
In die vorgewärmte Keramikschale wird geschmolzenes Metall gegossen, Füllen selbst dünnwandiger Abschnitte und komplexer Innenkanäle mit hervorragender Präzision.
Erstarrung und Knockout
Durch kontrollierte Kühlung erstarrt das geschmolzene Metall zur endgültigen Düsengeometrie.
Einmal abgekühlt, Die Keramikschale wird mechanisch entfernt, und einzelne Gussteile werden vom Angusssystem getrennt.
Eine ordnungsgemäße Erstarrungskontrolle minimiert Schrumpffehler, innere Porosität, und Reststress.
Wärmebehandlung
Abhängig von der Legierung und den Serviceanforderungen, Gussteile können einem Lösungsglühen unterzogen werden, Stresslinderung, oder andere Wärmebehandlungen zur Optimierung der Korrosionsbeständigkeit, Duktilität, und mechanische Leistung.
Duplex-Edelstähle erfordern eine besonders präzise Wärmebehandlung, um das gewünschte Gleichgewicht zwischen Ferrit- und Austenitphasen aufrechtzuerhalten.
Präzisions -CNC -Bearbeitung
Beim Feinguss entstehen zwar endkonturnahe Bauteile, Kritische Merkmale erfordern weiterhin eine Endbearbeitung.
Zu den typischen Bearbeitungsvorgängen gehören::
- Gewindebearbeitung
- Flanschverkleidung
- Versiegelung der Oberflächenveredelung
- Bohrungsbearbeitung
- Bearbeitung der Verbindungsschnittstelle
Modern CNC-Bearbeitung ensures excellent dimensional accuracy and assembly compatibility.
Inspektion und Qualitätssicherung
Jede Produktionscharge wird vor der Auslieferung einer umfassenden Qualitätsprüfung unterzogen.
Zu den gängigen Inspektionsverfahren gehören::
- Analyse der chemischen Zusammensetzung
- Dimensionale Inspektion
- Inspektion von Oberflächenfehlern
- Druckprüfung
- Farbstoffdurchdringstests (Pt)
- Röntgenuntersuchungen (Rt)
- Ultraschalltests (Ut)
- Prüfung der mechanischen Eigenschaften
Eine strenge Qualitätskontrolle stellt sicher, dass jede Entenschnabeldüse den Kundenspezifikationen und den geltenden internationalen Standards entspricht.
6. Oberflächenbehandlungen und Veredelungsoptionen
Die Oberflächenveredelung hat einen wesentlichen Einfluss auf die Korrosionsbeständigkeit, Aussehen, Sauberkeit, und Lebensdauer von Entenschnabeldüsen aus Edelstahl.
Die Auswahl einer geeigneten Oberfläche hängt von der Betriebsumgebung ab, hygienische Anforderungen, und ästhetische Erwartungen.
| Oberflächenbeschaffenheit | Eigenschaften | Typische Anwendungen |
| As-cast | Wirtschaftlich bei minimalem Verarbeitungsaufwand | Allgemeine Industrieausrüstung |
| Schussstrahlung | Entfernt Oxidablagerungen und verbessert die Gleichmäßigkeit der Oberfläche | Industriemaschinerie |
| Glasperlenstrahlen | Erzeugt ein glattes Satin-Finish | Architektonische und dekorative Anwendungen |
| Pickling & Passivierung | Entfernt freies Eisen und stellt die chromreiche Passivschicht wieder her | Chemische Verarbeitung, Schiffsausrüstung |
| Mechanisches Polieren | Verbessert die Glätte und verringert die Oberflächenrauheit | Lebensmittelverarbeitungsgeräte |
| Elektropolisch | Erzeugt ein ultraglattes Ergebnis, hochkorrosionsbeständige Oberfläche | Pharma- und Halbleiterindustrie |
| Spiegelpolieren | Hochglänzende Oberfläche mit hervorragender Reinigungsfähigkeit | Sanitäre und dekorative Anwendungen |
7. Gängige Größen für Entenschnabeldüsen aus Edelstahl
Die Größenauswahl von Entenschnabeldüsen aus Edelstahl hängt hauptsächlich von den Anforderungen an die Durchflussmenge ab, Betriebsdruck, Sprühabdeckung, Installationsraum, und Bewerbungsbedingungen.
Industrielle Entenschnabeldüsen werden üblicherweise in einer Vielzahl von Einlassgrößen hergestellt, mit Anpassungsmöglichkeiten für spezifische hydraulische Leistungsanforderungen.
Die folgende Tabelle fasst typische industrielle Größenbereiche zusammen.
| Düsengröße (Einlassanschluss) | Ungefährer Durchflussbereich* | Typisches Sprühmuster | Gemeinsamer Betriebsdruck | Typische Anwendungen |
|---|---|---|---|---|
| 1/4 Zoll | 1–10 l/min | Schmaler Flachstrahl | 0.5–5 Bar | Laborausrüstung, kleine Kühlsysteme, Präzisionsreinigung |
| 3/8 Zoll | 5–20 l/min | Flacher, fächerförmiger Bach | 1–6 Bar | Kleine Industriewäsche, Schmierung, Kühlanwendungen |
| 1/2 Zoll | 10–50 l/min | Mittelbreiter Flachstrahl | 1–10 Bar | Chemische Verarbeitung, Gerätereinigung, Wasserzirkulationssysteme |
| 3/4 Zoll | 30–100 l/min | Breiter, flacher Strahl | 2–12 bar | Industrielle Kühlung, Descaling, Abwasserbehandlung |
| 1 Zoll | 50–200 l/min | Großvolumiger Flachstrahl | 2–15 bar | Stahlverarbeitung, Waschen von Bergbaumaschinen, Industrielle Spülung |
| 1-1/4 Zoll | 100–350 l/min | Großflächiger Flachaustrag | 3–20 Bar | Hochleistungskühlsysteme, metallurgische Anwendungen |
| 1-1/2 Zoll | 150–500 l/min | Flachstrahl mit hohem Durchfluss | 3–25 bar | Großflächige Prozesskühlung, Wasseraufbereitungssysteme |
| 2 Zoll | 300–800 l/min | Breiter und kraftvoller Flachstrahl | 5–30 bar | Schwere Industriereinigung, große Kühlanlagen |
| 2-1/2 Zoll und mehr | 500+ L/min | Maßgeschneidertes Großraumspray | Anwendungsabhängig | Große Industrieanlagen, Spezialausrüstung |
*Die Durchflussmengen sind Richtwerte und variieren je nach Düsengeometrie, Design der Auslassöffnung, Material, und Betriebsdruck.
8. Industrielle Anwendungen von Entenschnabeldüsen aus Edelstahl
| Industrie | Anwendungen | Legierungsnote | Schlüsselanforderungen |
| Chemische Verarbeitung | Säuredosierung, Tankreinigung, Injektion von Katalysatoren, Abfallneutralisierung. | CF-8M, CN-7M | Korrosionsbeständigkeit; präzise Flussregelung; kein Rückfluss. |
| Abwasserbehandlung | Belüftung, chemische Injektion, Schlammbehandlung, Abwasserableitung. | CF-8, CF-8M | Korrosionsbeständigkeit gegenüber aggressiven Flüssigkeiten; Langes Lebensdauer. |
| Marine / Off-Shore- | Meerwasseraufnahme, Ballastwasseraufbereitung, Bilgenpumpen, Entsalzung. | CF-8M, CD-3MN | Korrosion durch Meerwasser; Lochfraßwiderstand; hohe Stärke. |
| Essen & Getränk | Hygienedosierung, Reinigung (Cip), Übertragung von Nahrungsflüssigkeiten. | CF-3 (304L) | Von der FDA zugelassen; hygienisch; leicht zu reinigen. |
| Pharmazeutisch | Präzise Flüssigkeitsdosierung, sterile Verarbeitung, WFI-Systeme. | CF-3M (316L) | Ultrarein; sterilisierbar; nicht porös; elektropolisch. |
Stromerzeugung |
Kühlwassereinspritzung, Kesselspeisewasser, Chemische Dosierung. | CF-8, CF-8M | Hochtemperatur; Druckintegrität; Korrosionsbeständigkeit. |
| Öl & Gas | Bohrlochinjektion, Pipeline-Spikes, chemische Injektion. | CF-8M, CD-3MN | Hochdruck; Sauergasbeständigkeit; Haltbarkeit. |
| Medizinprodukte | Flüssigkeitsabgabesysteme, Diagnosegeräte, Sterilisation. | CF-3M (316L) | Biokompatibilität; Reinigbarkeit; Präzision. |
| Landwirtschaft | Pflanzenbesprühung, Bewässerung, Beschlagen von Nutztieren, chemische Injektion. | CF-8 | Kostengünstig; korrosionsbeständig; breite Abdeckung. |
| Bergbau | Aufschlämmung des Handlings, chemische Injektion, Staubunterdrückung. | CF-8M, Duplex | Abriebfestigkeit; Korrosionsbeständigkeit. |
9. Industrielle Vorteile von Feinguss-Entenschnabeldüsen
| Vorteil | Erläuterung |
| Überlegene Durchflusskontrolle | Die präzisionsgegossene Innengeometrie gewährleistet einen gleichmäßigen Öffnungsdruck und gleichmäßige Durchflusseigenschaften. |
| Lange Lebensdauer | Die Edelstahlkonstruktion ist korrosionsbeständig, Erosion, und tragen. |
| Niedrige Wartung | Keine beweglichen Teile; selbstreinigendes Design; kein mechanischer Verschleiß. |
| Druckintegrität | Stabile Gussteile halten hohen Drücken stand (bis zu 100+ Bar). |
| Temperaturwiderstand | Austenitische Sorten halten Temperaturen bis 800 °C stand. |
Hygiene |
Glatt, nicht poröse Oberflächen; Elektropolieroption für ultrareine Anwendungen. |
| Flexibilität der Legierung | Gegossen in allen gängigen Edelstahl- und Duplexgüten. |
| Kosteneffizienz | Feinguss reduziert den Bearbeitungsabfall und die Produktionskosten für komplexe Geometrien. |
| Anpassung | Einfache Herstellung individueller Öffnungsdrücke, Durchflussraten, und Verbindungsarten. |
| Kompaktes Design | Das Design der Entenschnabeldüse erfordert weniger Platz als herkömmliche Rückschlagventile. |
10. Edelstahl-Entenschnabeldüse im Vergleich zu anderen Durchflusskontrollgeräten
Die Auswahl des richtigen Durchflussregelgerätes hängt vom Betriebsmedium ab, Strömungsmuster, Druckverhältnisse, Verschmutzungsgrad, und Wartungsstrategie.
Während Entenschnabeldüsen aus Edelstahl weithin dafür bekannt sind, flache oder fächerförmige Sprühmuster zu erzeugen, sie unterscheiden sich deutlich von herkömmlichen Düsen, Öffnungen, und Ventile hinsichtlich der hydraulischen Leistung, Haltbarkeit, und Anwendungsflexibilität.
| Vergleichsartikel | Entenschnabeldüse aus Edelstahl | Spiraldüse | Runde Sprühdüse | Flache Lüfterdüse | Ballventil (Durchflussregelung) |
| Primärfunktion | Leitet Flüssigkeit in eine flache Fläche, kontrollierter Strom | Erzeugt einen weitwinkligen Hohl- oder Vollkegelstrahl | Erzeugt ein kreisförmiges Sprühmuster | Erzeugt ein flaches Sprühbild | Reguliert oder unterbricht den Durchfluss |
| Typisches Strömungsmuster | Flachstrahl | Spiralvollkegel oder Hohlkegel | Vollkegel oder Hohlkegel | Flacher Ventilator | Variabel je nach Ventilöffnung |
| Sprühabdeckung | Linear, konzentriert | Großflächig, dreidimensional | Kreisförmig | Linear | Keiner |
| Gleichmäßiges Sprühen | Exzellent | Exzellent | Mäßig | Exzellent | Nicht anwendbar |
| Durchflussverteilung | Äußerst gleichmäßig über die Breite | Gleichmäßig über einen großen Abdeckungsbereich | Kreisförmige Verteilung | Lineare Verteilung | Keine Sprühverteilung |
Zerstäubungsfähigkeit |
Niedrig | Moderat bis hoch | Moderat bis hoch | Mäßig | Keiner |
| Druckverlust | Niedrig bis moderat | Niedrig | Mäßig | Mäßig | Niedrig, wenn vollständig geöffnet |
| Anti-Verstopfungsleistung | Exzellent | Exzellent (große offene Durchgänge) | Mäßig | Mäßig | Gut |
| Resistenz tragen | Exzellent | Exzellent | Gut | Gut | Exzellent |
| Korrosionsbeständigkeit | Exzellent (abhängig von der Legierungssorte) | Exzellent (abhängig von der Legierungssorte) | Hängt vom Material ab | Hängt vom Material ab | Hängt vom Material ab |
| Hochtemperaturtauglich | Exzellent | Exzellent | Gut | Gut | Exzellent |
| Dimensionsgenauigkeit | Sehr hoch (Investitionskaste + Bearbeitung) | Hoch | Hoch | Hoch | Hoch |
| Geeignet für abrasive Medien | Gut | Exzellent | Mäßig | Mäßig | Gut |
| Wartungsbedarf | Niedrig | Sehr niedrig | Mäßig | Mäßig | Mäßig |
Möglichkeit zur Durchflussanpassung |
Feste Geometrie | Feste Geometrie | Feste Geometrie | Feste Geometrie | Vollständig einstellbar |
| Fertigungskomplexität | Mittel bis hoch | Medium | Medium | Medium | Hoch |
| Typische Branchen | Stahlherstellung, Chemische Verarbeitung, Bergbau, Umwelttechnik, Kühlsysteme | Rauchgasentschwefelung (FGD), Gasschrubben, Chemische Verarbeitung, Türme abkühlen, Brandschutz | Landwirtschaft, Reinigung, Kühlung | Beschichtung, Waschen, Descaling | Prozessleitungen, Öl & Gas, chemische Pflanzen |
11. Warum sollten Sie sich für LangHe für kundenspezifische Entenschnabeldüsen aus Feinguss-Edelstahl entscheiden??
Ebenso wichtig wie die Auswahl des passenden Materials ist die Auswahl des richtigen Fertigungspartners.
Bei Langhe, Wir kombinieren fortschrittliche Feingusstechnologie, Präzisionsbearbeitungsmöglichkeiten, und strenges Qualitätsmanagement, um Edelstahl-Entenschnabeldüsen zu liefern, die den höchsten Ansprüchen an Leistung und Zuverlässigkeit genügen.
Umfangreiche Materialkompetenz
LangHe stellt Entenschnabeldüsen aus einer breiten Palette von Edelstahllegierungen her, einschließlich CF8, CF8M, CF3, CF3M, Duplex, und Super-Duplex-Edelstähle.
Materialempfehlungen werden auf die Betriebsumgebung jedes Kunden zugeschnitten, Gewährleistung eines optimalen Gleichgewichts der Korrosionsbeständigkeit, Stärke, und Kosten.
Erweiterte Feingussfähigkeit
Unser Präzisionsfeingussverfahren ermöglicht die Herstellung komplexer Geometrien mit hervorragender Maßhaltigkeit, glatte Oberfläche, und gleichbleibende metallurgische Qualität.
Die endkonturnahe Fertigung minimiert den Bearbeitungsaufwand und sorgt gleichzeitig für eine hohe Produktionseffizienz.
Integrierte Präzisionsbearbeitung
Die hausinterne CNC-Bearbeitung stellt sicher, dass wichtige Merkmale – einschließlich Gewinde – gewährleistet sind, Versiegelungsflächen, Bohrungen, und Montageschnittstellen – erfüllen anspruchsvolle Maß- und Geometrietoleranzen.
Dieser integrierte Ansatz garantiert eine zuverlässige Montage und langfristige Betriebsleistung.
Kundenspezifischer technischer Support
Unser Engineering-Team arbeitet von der Konzeptentwicklung bis zur Produktion eng mit den Kunden zusammen.
Ob Optimierung von Strömungskanälen, Auswahl geeigneter Materialien, oder die Herstellbarkeit verbessern, Wir bieten praktische Lösungen, die sowohl die Produktleistung als auch die Fertigungseffizienz verbessern.
Zuverlässiger globaler Fertigungspartner
Mit umfangreicher Erfahrung in der Betreuung von Kunden in der Wasseraufbereitung, Chemische Verarbeitung, Marine Engineering, Energie, Lebensmittelverarbeitung, und Industrieanlagenbau, LangHe liefert gleichbleibende Produktqualität, reaktionsschneller technischer Support, und zuverlässige globale Liefermöglichkeiten.
Kontaktieren Sie uns für kundenspezifische Entenschnabeldüsen aus Edelstahl.
12. Abschluss
Entenschnabeldüsen aus Edelstahl sind zu unverzichtbaren Bestandteilen moderner Flüssigkeitshandhabungssysteme geworden, bietet eine ideale Kombination aus Korrosionsbeständigkeit, mechanische Stärke, und präzise Durchflusskontrolle.
Ihre einzigartige Geometrie ermöglicht eine effiziente Flüssigkeitsverteilung und minimiert gleichzeitig Turbulenzen und Druckverluste, Damit sind sie für Anwendungen geeignet, die von der Abwasseraufbereitung und chemischen Verarbeitung bis hin zur Schiffstechnik und hygienischen Fertigung reichen.
Feinguss verstärkt diese Vorteile noch weiter, indem er komplexe endkonturnahe Geometrien ermöglicht, Überlegene dimensionale Genauigkeit, und ausgezeichnete metallurgische Integrität.
In Kombination mit präziser CNC-Bearbeitung und entsprechender Oberflächenveredelung, Feinguss-Entenschnabeldüsen sorgen für eine lange Lebensdauer, reduzierter Wartungsaufwand, und hervorragende Betriebssicherheit.
Für OEMs und Industrieanwender, die leistungsstarke Flüssigkeitskontrollkomponenten suchen, Maßgeschneiderte Entenschnabeldüsen aus Feinguss-Edelstahl stellen eine zuverlässige Lösung dar, wirtschaftlich, und technisch fortschrittliche Lösung.
FAQs
Warum ist Feinguss das beste Verfahren für Entenschnabeldüsen aus Edelstahl??
Entenschnabeldüsen erfordern einen integrierten schmalschlitzigen Strömungskanal, glatte Innenfläche und hohe Maßhaltigkeit.
Beim Feinguss wird eine nahtlose, einteilige Formgebung erreicht, Ultraglatte Strömungskanaloberflächen und CT4–CT6-Präzision, Vermeidung von Schweißkorrosion, Montagelecks und raue Oberflächenfehler herkömmlicher Prozesse.
Kein anderes Massenproduktionsverfahren kann diese Kombination aus Qualität und Wirtschaftlichkeit erreichen.
Was ist die Hauptfunktion einer Entenschnabeldüse aus Edelstahl??
Eine Entenschnabeldüse aus Edelstahl steuert die Richtung, Geschwindigkeit, und Verteilung von Flüssigkeiten oder Gasen.
Sein abgeflachter Auslass sorgt für eine breite Öffnung, gleichmäßiges Entladungsmuster bei gleichzeitiger Reduzierung von Turbulenzen und Verbesserung der Strömungseffizienz.
Können Entenschnabeldüsen individuell angepasst werden??
Ja. Zu den Anpassungsoptionen gehört die Materialqualität, Auslassgeometrie, Verbindungstyp, Abmessungen, Wandstärke, Oberflächenbeschaffung, Flusseigenschaften, und Firmenkennzeichnungen. Feinguss bietet hervorragende Flexibilität für OEM-Designs.
Welche Oberflächenbehandlungen werden üblicherweise verwendet??
Zu den gängigen Endbearbeitungsoptionen gehört das Kugelstrahlen, Glasperlenstrahlen, Pickling und Passivierung, mechanisches Polieren, elektropolisch, und Spiegelpolieren.
Die Wahl hängt von der Korrosionsbeständigkeit der Anwendung ab, Sauberkeit, und ästhetische Anforderungen.
Wie reinige ich eine Entenschnabeldüse??
Das selbstreinigende Design reduziert den Wartungsaufwand. Zur gelegentlichen Reinigung, In einem geeigneten Lösungsmittel einweichen oder Ultraschallreinigung verwenden. Vermeiden Sie mechanische Reinigung, die die Entenschnabellippe beschädigen könnte.
