Absperrklappen gehören zu den am häufigsten verwendeten Durchflussregelgeräten in industriellen Rohrleitungssystemen, geschätzt für ihr kompaktes Design, Leichtes Gewicht, schnelle Vierteldrehung, und Kosteneffizienz.
Jedoch, die Leistung, Zuverlässigkeit, Lebensdauer und Lebensdauer einer Absperrklappe hängen entscheidend von einer grundsätzlichen Entscheidung ab: die Wahl des Gehäuse- und Scheibenmaterials.
Die beiden vorherrschenden Materialfamilien für Absperrklappen sind Kohlenstoffstahl Und Edelstahl.
Kohlenstoffstahl bietet außergewöhnliche Festigkeit und Kosteneffizienz, Damit ist es die Standardwahl für allgemeine Industrieanwendungen wie Wasser, Luft, Dampf, und Öldienstleistungen.
Edelstahl, mit seiner überlegenen Korrosionsbeständigkeit, Hygienische Eigenschaften, und Hochtemperaturfähigkeit, ist das Material der Wahl für aggressive Medien, Meeresumgebungen, Lebensmittelverarbeitung, und pharmazeutische Anwendungen.
Die Wahl zwischen Absperrklappen aus Kohlenstoffstahl und Edelstahl ist nicht nur eine Frage der Kosten – es ist eine strategische Entscheidung, die sich auf die Lebensdauer der Ausrüstung auswirkt, Wartungsanforderungen, Vorschriftenregulierung, und Gesamtbetriebskosten.
1. Was ist eine Absperrklappe??
A Schmetterlingsventil ist a Drehventil mit Vierteldrehung Es steuert den Flüssigkeitsfluss durch Drehen einer kreisförmigen Scheibe, die auf einer zentralen Welle montiert ist.
Wenn der Griff, Getriebe, pneumatischer Antrieb, oder ein elektrischer Antrieb dreht den Schaft um 90 Grad, Die Scheibe dreht sich gleichzeitig:
- Voll offen (0°): Die Scheibe liegt parallel zur Strömungsrichtung, Ermöglicht maximalen Durchfluss bei relativ geringem Druckverlust.
- Teilweise geöffnet: Die Scheibe blockiert teilweise die Rohrleitung, Regulierung der Durchflussmenge.
- Vollständig geschlossen (90°): Die Scheibe steht senkrecht zur Strömung, Abdichtung gegen den Ventilsitz, um den Flüssigkeitsdurchtritt zu verhindern.
Im Gegensatz zu Absperrschiebern, die zum Betrieb mehrere Umdrehungen erfordern, Absperrklappen ermöglichen ein extrem schnelles Öffnen und Schließen, Damit eignen sie sich ideal für automatisierte Prozesssteuerungs- und Notabschaltanwendungen.
Die Leistung einer Absperrklappe hängt nicht nur von ihrem konstruktiven Design ab, sondern auch von der Auswahl der Gehäusematerialien, Scheibenmaterialien, Stammmaterialien, Dichtungskomponenten, und Fertigungspräzision.
Unter diesen Faktoren, Das Gehäusematerial – insbesondere Kohlenstoffstahl im Vergleich zu Edelstahl – ist oft der wichtigste Faktor für die Haltbarkeit, Korrosionsbeständigkeit, Dienstleben, und Gesamtlebenszykluskosten.
Gängige Absperrklappentypen
| Absperrklappentyp | Strukturelle Merkmale | Typische Anwendungen |
| Wafer -Schmetterlingsventil | Wird zwischen zwei Rohrflanschen installiert und mit durch die Rohrleitung verlaufenden Flanschschrauben befestigt. Kompakt, leicht, und wirtschaftlich. | Wasserversorgung, HLK -Systeme, Bewässerung, Druckluft, Brandschutz, und allgemeine Industriedienstleistungen. |
| Butterfly -Ventil | Ausgestattet mit Gewindeösen auf beiden Seiten des Ventilkörpers, Dadurch kann jeder Flansch unabhängig verschraubt werden. | Prozessindustrie, chemische Pflanzen, Lebensmittelverarbeitung, Pharmazeutische Systeme, und Rohrleitungen, die häufig gewartet werden müssen. |
| Doppelflansch-Absperrklappe | Verfügt über integrierte Flansche auf beiden Seiten des Ventilkörpers für eine direkte Schraubverbindung mit den Gegenflanschen. Bietet hervorragende strukturelle Steifigkeit und Ausrichtung. | Kommunale Wasserübertragung, Kraftwerke, Marine Engineering, Bergbau, Öl & Gaspipelines, und andere schwere Industriesysteme. |
Konzentrisch (Mittellinie) Schmetterlingsventil |
Die Scheibe und der Schaft liegen auf derselben Mittellinie, mit einem elastischen Elastomersitz, der während der gesamten Drehung abdichtet. | Wasserbehandlung, HVAC, Kühlwasser, Abwassersysteme, und allgemeine industrielle Anwendungen. |
| Doppelt versetzte Absperrklappe | Der Schaft ist sowohl von der Scheibenmitte als auch von der Mittellinie des Ventilkörpers versetzt, Reduzierung der Reibung zwischen Scheibe und Sitz während des Betriebs. | Petrochemische Anlagen, Dampfsysteme, Stromerzeugung, Offshore -Plattformen, und Prozessleitungen mit mittlerem bis hohem Druck. |
| Dreifach-Offset-Absperrklappe | Enthält einen dritten geometrischen Versatz, Dadurch entsteht ein konischer Metall-auf-Metall-Dichtungsmechanismus, der Reibung während des Betriebs praktisch verhindert. | Ölraffinerien, LNG-Anlagen, Chemische Verarbeitung, Hochtemperatur-Dampfsysteme, Offshore-Technik, und andere anspruchsvolle Anwendungen. |
Warum Körpermaterial entscheidend ist
Das Gehäusematerial einer Absperrklappe bestimmt:
- Korrosionsbeständigkeit: Die Fähigkeit, der Betriebsflüssigkeit und den Umgebungsbedingungen standzuhalten.
- Temperaturfähigkeit: Die maximalen und minimalen Betriebstemperaturen.
- Druckstufe: Der maximal zulässige Arbeitsdruck.
- Mechanische Stärke: Die Fähigkeit, Leitungsbelastungen standzuhalten, Thermalradfahren, und Vibration.
- Kosten: Die Materialkosten wirken sich erheblich auf den Gesamtpreis des Ventils aus.
- Einhaltung: Ob das Ventil den gesetzlichen Anforderungen entspricht (Essen, pharmazeutisch, Nuklear, usw.).

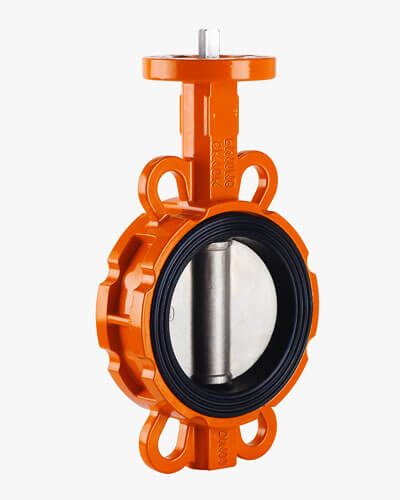

2. Absperrklappe aus Kohlenstoffstahl
Was ist Kohlenstoffstahl?
Kohlenstoffstahl ist eine Eisen-Kohlenstoff-Legierung, die relativ geringe Mengen an Legierungselementen enthält.
Seine Festigkeit wird in erster Linie durch den Kohlenstoffgehalt und die Wärmebehandlung und nicht durch Chrom- oder Nickelzusätze erreicht.
Weil ihm der passive Chromoxidfilm fehlt, der in Edelstahl zu finden ist, Kohlenstoffstahl weist eine begrenzte inhärente Korrosionsbeständigkeit auf, bietet jedoch eine hervorragende mechanische Festigkeit, Verarbeitbarkeit, und Kosteneffizienz.
Für Absperrklappen, Kohlenstoffstahl ist nach wie vor eines der am häufigsten verwendeten Karosseriematerialien in Branchen, in denen die Korrosion mäßig ist und die mechanische Leistung die Hauptanforderung ist.
Schutzbeschichtungen, Auskleidung, oder Anstrichsysteme werden häufig eingesetzt, um die Umweltverträglichkeit zu verbessern.
Gängige Kohlenstoffstahlsorten für Absperrklappen
Die folgenden Qualitäten werden üblicherweise in internationalen Ventilnormen spezifiziert:
| Grad | Standard | Typische Anwendung | Eigenschaften |

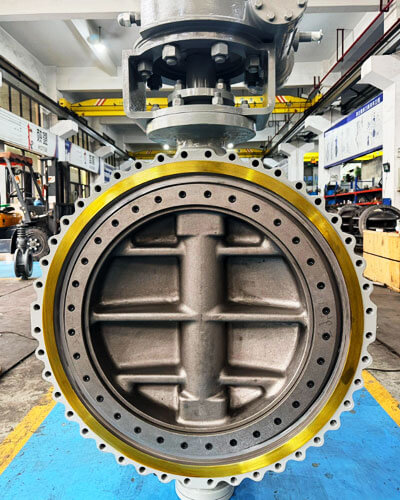

| ASTM A216 WCB | Cast carbon steel | Allgemeine Industrieventile | Excellent strength and weldability |
| ASTM A216 WCC | Cast carbon steel | Pressure-containing equipment | Improved impact toughness |
| ASTM A352 LCB | Low-temperature cast steel | Cryogenic and low-temperature service | High notch toughness |
| ASTM A105 | Forged carbon steel | High-pressure forged valves | Superior mechanical strength |
| ASTM A350 LF2 | Forged low-temperature steel | Low-temperature pipelines | Excellent low-temperature toughness |
Unter diesen, ASTM A216 WCB is the industry standard for general-purpose carbon steel butterfly valves because it provides a balanced combination of mechanical properties, Verfügbarkeit, and manufacturing economy.
Eigenschaften von Absperrklappen aus Kohlenstoffstahl
Hohe Festigkeit und Druckfestigkeit
Carbon steel butterfly valves offer excellent mechanical strength and rigidity, making them suitable for high-pressure piping systems and large-diameter valves.
Common materials such as ASTM A216 WCB, A352 LCB, Und A105 provide reliable structural performance under demanding operating conditions.
Große Temperaturanpassungsfähigkeit
Depending on the material grade, Ventile aus Kohlenstoffstahl können in einem breiten Temperaturbereich betrieben werden.
Standard-WCB wird häufig für allgemeine Industrieanwendungen verwendet, während LCB für Niedertemperaturanwendungen konzipiert ist, Kohlenstoffstahl dampftauglich machen, Öl, Gas, und Versorgungssysteme.
Hervorragende Herstellbarkeit
Kohlenstoffstahl hat eine gute Gießbarkeit, Verarbeitbarkeit, und Schweißbarkeit, ermöglicht eine effiziente Produktion durch Gießen, Schmieden, CNC-Bearbeitung, und Schweißen. Sein ausgereifter Herstellungsprozess trägt auch dazu bei, die Produktionskosten zu senken.
Kostengünstige Lösung
Im Vergleich zu Edelstahl, Kohlenstoffstahl ist wirtschaftlicher und bietet dennoch eine hervorragende mechanische Leistung.
Es ist oft die bevorzugte Wahl für nicht korrosive oder leicht korrosive Medien, bei denen eine hohe Korrosionsbeständigkeit nicht erforderlich ist.
Begrenzte Korrosionsbeständigkeit
Kohlenstoffstahl ist von Natur aus nicht korrosionsbeständig und erfordert in der Regel Schutzbeschichtungen wie Epoxidharz, Fbe, oder zinkhaltige Beschichtungen.
In aggressiven Umgebungen, Um eine lange Lebensdauer zu gewährleisten, ist ein zusätzlicher Korrosionsschutz unerlässlich.

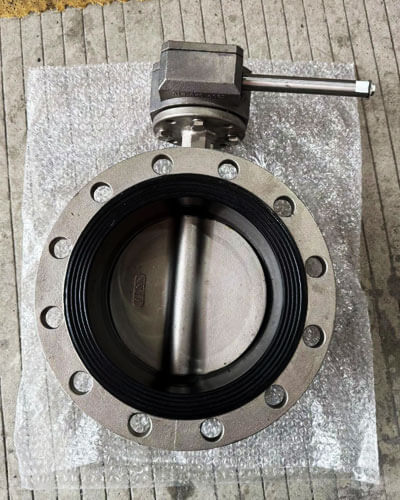

3. Schmetterlingsventil aus Edelstahl
Was ist Edelstahl?
Edelstahl ist eine Legierung auf Eisenbasis mit einem Mindestgehalt von ca 10.5% Chrom, das einen stabilen passiven Chromoxidfilm auf der Oberfläche bildet.
Diese Passivschicht regeneriert sich bei Beschädigung kontinuierlich, Bietet eine hervorragende Oxidations- und Korrosionsbeständigkeit, ohne dass zusätzliche Schutzbeschichtungen erforderlich sind.
Abhängig von der Legierungszusammensetzung, Edelstähle können auch Nickel enthalten, Molybdän, Stickstoff, Mangan, Titan, Niob, oder Kupfer zur Verbesserung der Korrosionsbeständigkeit, mechanische Stärke, Zähigkeit, Schweißbarkeit, oder Hochtemperaturleistung.
Für Absperrklappen, Edelstahl ist das bevorzugte Material, wenn es um eine lange Lebensdauer geht, Korrosionsbeständigkeit, Produktsauberkeit, oder hygienische Leistung erforderlich ist.
Es wird häufig in der chemischen Verarbeitung eingesetzt, Pharmazeutika, Lebensmittel- und Getränkeproduktion, Offshore-Technik, Entsalzungsanlagen, und hochreine Flüssigkeitssysteme.

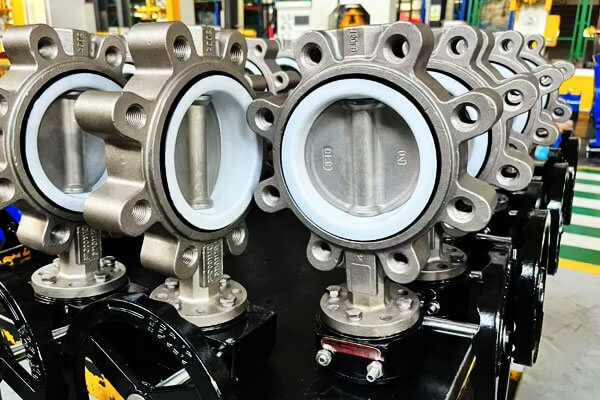

Gängige Edelstahlsorten für Absperrklappen
Je nach Korrosionsbeständigkeit werden verschiedene Edelstahlsorten ausgewählt, mechanische Stärke, Temperaturfähigkeit, und Serviceumgebung.
| Edelstahlqualität | Äquivalentes Material | Schlüsselmerkmale | Typische Anwendungen |

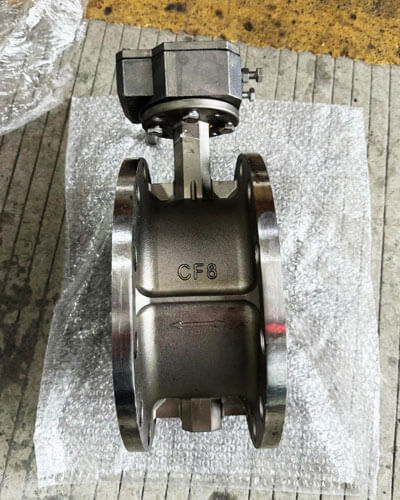

| CF8 | Gießen 304 Edelstahl (IN 1.4308) | Ausgezeichnete allgemeine Korrosionsbeständigkeit, Gute Zähigkeit, Gute Schweißbarkeit, wirtschaftlich | Wasserbehandlung, HVAC, Lebensmittelverarbeitung, allgemeine chemische Dienstleistungen |
| CF8M | Gießen 316 Edelstahl (IN 1.4408) | Molybdän-verstärkte Korrosionsbeständigkeit, ausgezeichnete Beständigkeit gegen Chloride und Meerwasser | Chemische Verarbeitung, Marine Engineering, Offshore -Plattformen, Entsalzung |
| CF3 | Gegossener Edelstahl 304L (IN 1.4306) | Der niedrige Kohlenstoffgehalt minimiert die Karbidausfällung und verbessert die Schweißbarkeit | Geschweißte Rohrleitungssysteme, Pharmazeutische Ausrüstung, Lebensmittel- und Getränkeindustrie |
CF3M |
Gegossener Edelstahl 316L (IN 1.4404) | Kohlenstoffarme Version von CF8M mit hervorragender Schweißkorrosionsbeständigkeit | Hochreine Prozesssysteme, Biotechnologie, Pharmazeutische und chemische Anlagen |
| Duplex Edelstahl | ASTM A890 Klasse 4A (2205) | Hohe Stärke, Hervorragende Widerstand gegen Lochfraß, Spaltkorrosion, und Stresskorrosionsrisse | Offshore-Öl & Gas, Meerwasserleitungen, Zellstoff & Papier, Drucksysteme |
| Super Duplex Edelstahl | ASTM A890 Klasse 5A/6A (2507) | Hervorragende Korrosionsbeständigkeit, sehr hohe mechanische Festigkeit, außergewöhnliche Meerwasserleistung | Offshore -Plattformen, Unterwasserausrüstung, Entsalzungsanlagen, aggressive chemische Verarbeitung |
Eigenschaften von Absperrklappen aus Edelstahl
Hervorragende Korrosionsbeständigkeit
Der Hauptvorteil von Absperrklappen aus Edelstahl ist ihre hervorragende Korrosionsbeständigkeit.
Der chromreiche Passivfilm schützt das Ventil vor Rost, Oxidation, und viele Chemikalien, Damit eignet sich Edelstahl für raue und korrosive Umgebungen.
Überlegene chemische und hygienische Leistung
Noten wie CF8M (316), Duplex, und Super-Duplex-Edelstahl bieten eine verbesserte Beständigkeit gegen Chloride, Säuren, und Meerwasser.
Sie sind glatt, Durch die porenfreie Oberfläche sind sie auch ideal für die Lebensmittelverarbeitung geeignet, Pharmazeutika, und andere Sanitäranwendungen.
Zuverlässige Leistung bei hohen Temperaturen
Austenitische Edelstähle behalten bei erhöhten Temperaturen eine gute Festigkeit und Oxidationsbeständigkeit, Ermöglicht einen stabilen Betrieb in Dampfsystemen, chemische Pflanzen, und andere Hochtemperaturdienste.
Langes Lebensdauer
Weil Edelstahl korrosionsbeständig ist, tragen, und Oxidation, Es erfordert im Allgemeinen weniger Wartung und bietet eine längere Lebensdauer als Kohlenstoffstahl, insbesondere in anspruchsvollen Betriebsumgebungen.
Höhere anfängliche Kosten
Allerdings haben Absperrklappen aus Edelstahl einen höheren Anschaffungspreis als Ventile aus Kohlenstoffstahl, Ihr geringerer Wartungsaufwand und ihre längere Lebensdauer führen häufig zu niedrigeren Gesamtlebenszykluskosten für korrosive Anwendungen.
4. Herstellung und Bearbeitung von Absperrklappen
Die Leistung und Lebensdauer einer Absperrklappe hängt nicht nur von der Materialauswahl, sondern auch von der Fertigungsqualität ab.
Vom Gießen oder Schmieden des Ventilkörpers bis zur Präzisionsbearbeitung und Endprüfung, Jeder Produktionsschritt hat direkten Einfluss auf die Maßhaltigkeit, Versiegelungsleistung, Druckwiderstand, und operative Zuverlässigkeit.
Präzisionsguss

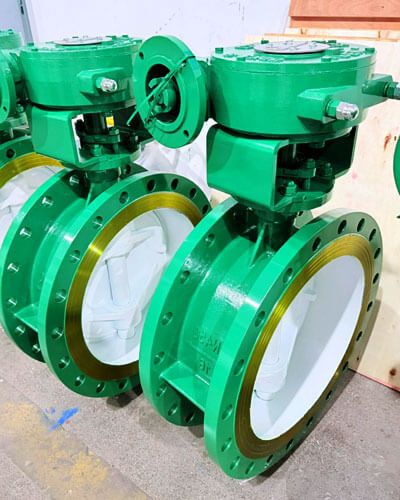

Absperrklappen aus Kohlenstoffstahl
Medium- und großformatig Absperrklappe aus Kohlenstoffstahl Körper werden üblicherweise unter Verwendung von hergestellt Sandguss, einschließlich Grünsand- und kunstharzgebundener Sandverfahren.
Diese Technologien sind für die Herstellung relativ großer druckführender Komponenten gut etabliert und bieten ein günstiges Gleichgewicht zwischen Produktionseffizienz, Gießausbeute, Werkzeugkosten, und Maßanforderungen.
Kohlenstoffstahl lässt sich im Allgemeinen leichter gießen als hochlegierte Edelstähle, da die Schmelz- und Gießanforderungen weniger anspruchsvoll sind.
Das relativ ausgereifte Verfahren macht Kohlenstoffstahl auch für die industrielle Ventilproduktion in großen Stückzahlen attraktiv.
Für kleinere oder geometrisch komplexe Bauteile, Investitionskaste kann dort eingesetzt werden, wo eine verbesserte Maßgenauigkeit erzielt wird, Oberflächenqualität, und geringere Bearbeitungszugabe erforderlich.
Absperrklappen aus Edelstahl
Absperrklappe aus Edelstahl Komponenten werden mit beidem hergestellt Investitionskaste und Sandguss, wobei die geeignete Methode in erster Linie von der Bauteilgröße und -geometrie bestimmt wird.
Investitionskaste, auch als der Lost-Wax-Prozess bekannt, ist besonders für kleine geeignet- bis hin zu mittelgroßen Bauteilen mit komplexen Geometrien.
Es kann relativ genaue Abmessungen und glatte Oberflächen liefern, Reduzierung der nachfolgenden Bearbeitungsanforderungen.
Ventilkörper aus rostfreiem Stahl mit großem Durchmesser werden aufgrund der praktischen Einschränkungen des Feingusses für sehr große Komponenten häufiger im Sandgussverfahren hergestellt.
Präzisions -CNC -Bearbeitung
Sobald der Rohguss oder das Schmiedestück hergestellt wurde, Durch die CNC-Bearbeitung werden die Präzisionsmerkmale geschaffen, die für die Montage- und Dichtungsleistung erforderlich sind.
Zu den kritischen Bearbeitungsvorgängen gehören::
- Bearbeitung von Flanschflächen nach internationalen Standards (Asme, IN, ISO)
- Bohren des internen Strömungskanals
- Präzise Bearbeitung der Schaftlöcher
- Bearbeitung von Scheibendichtflächen
- Bearbeitung von Lagersitzen und Buchsenstellen
- Gewindebearbeitung für Laschenventile
- Oberflächenveredelung von Dichtungsschnittstellen
Moderne CNC-Bearbeitungszentren erreichen routinemäßig Toleranzen von ±0,02–0,05 mm, Gewährleistung einer hervorragenden Konzentrizität zwischen dem Ventilkörper, Stängel, und Scheibe.
Hohe Bearbeitungspräzision reduziert das Betriebsdrehmoment, verbessert die Zuverlässigkeit der Dichtung, und verlängert die Lebensdauer.
5. Vergleich des mechanischen Eigenschaften: Absperrklappe aus Kohlenstoffstahl vs. Edelstahl
Die mechanischen Eigenschaften bestimmen, wie ein Ventilkörper und eine Ventilscheibe auf den Innendruck reagieren, externe Lasten, Temperaturänderungen, und wiederholte Betriebszyklen.
Jedoch, Materialeigenschaften allein bestimmen nicht die Druckstufe einer Absperrklappe.
Die tatsächliche Druckfähigkeit hängt auch davon ab Wandstärke, Ventilgeometrie, Durchmesser, Designstandard, Temperatur, Druckklasse, Disc-Konfiguration, und Fertigungsqualität.
Die folgende Tabelle enthält repräsentative Mindest- oder Spezifikationswerte für gängige Gussventilmaterialien.
Genaue Anforderungen sollten immer anhand der geltenden Materialnorm und -ausgabe überprüft werden.
| Eigenschaft | Kohlenstoffstahl A216 WCB | Edelstahl CF8 (304-Typ) | Edelstahl CF8M (316-Typ) | Duplex-CD3MN (2205-Typ) |
| 0.2% Ertragsfestigkeit, min. | ≥ 250 MPA | ≥ 205 MPA | ≥ 205 MPA | ≥ 450 MPA |
| Zugfestigkeit | 485–655 MPA | ≥ 485 MPA | ≥ 485 MPA | ≥ 655 MPA |
| Dehnung in der Pause, min. | ≥ 24% | ≥ 35% | ≥ 30% | ≥ 25% |
| Typischer Härtebereich* | ~130–180 HB | ~140–190 HB | ~150–200 HB | ~220–280 HB |
| Elastizitätsmodul | ~206 GPa | ~ 193 GPA | ~ 193 GPA | ~ 200 GPA |
*Die Härtewerte sind Richtwerte und keine universellen Akzeptanzbereiche und können je nach Wärmebehandlung variieren, Produktspezifikation, und Testbedingung.
6. Vergleich der Korrosionsbeständigkeit
Korrosionsbeständigkeit ist wohl das Wichtigster Unterschied zwischen Absperrklappen aus Kohlenstoffstahl und Edelstahl.
Ein Ventil kann im Neuzustand noch eine ausreichende mechanische Festigkeit behalten, verliert jedoch allmählich seine Druckgrenzenintegrität, wenn seine effektive Wandstärke durch Korrosion verringert wird.
Folglich, Korrosionsbeständigkeit kann sich direkt auf die langfristige Zuverlässigkeit des Ventils auswirken.
| Serviceumgebung | WCB aus Kohlenstoffstahl | CF8 / 304 Rostfrei | CF8M / 316 Rostfrei |
| Trockene Luft / Inertgas | Akzeptabel | Exzellent | Exzellent |
| Sauberes Süßwasser | Erfordert Korrosionsschutz | Exzellent | Exzellent |
| Heißes zirkulierendes Wasser | Arm ohne Schutz | Gut – sehr gut | Sehr gut – ausgezeichnet |
| Meerwasser / konzentrierte Sole | Arm | Hohes Lochfraßrisiko | Besser, aber immer noch anwendungsabhängig |
| Schwache organische Säuren | Im Allgemeinen schlecht | Gut für ausgewählte Medien | Besser für viele Dienste |
| Starke Mineralsäuren | Ohne speziellen Schutz grundsätzlich ungeeignet | Hoch anwendungsabhängig | Hoch anwendungsabhängig |
| Küstenatmosphäre im Freien | Erfordert Beschichtung und Wartung | Sehr gut | Exzellent |
| Chloridhaltige Prozessflüssigkeiten | Arm -modell | Mäßiges bis hohes Risiko, abhängig von den Bedingungen | Im Allgemeinen besser als 304 |
7. Temperaturleistung: Absperrklappe aus Kohlenstoffstahl vs. Edelstahl
Die Temperatur ist ein entscheidender Faktor bei der Materialauswahl für Absperrklappen, da sie einen direkten Einfluss hat Ertragsfestigkeit, Zugfestigkeit, Aufprallzählung, Kriechwiderstand, Wärmeausdehnung, Oxidationsverhalten, Versiegelungsleistung, und Druck-Temperatur-Bewertung.
Ein Material, das bei Umgebungstemperatur eine gute Leistung erbringt, kann bei steigender oder fallender Betriebstemperatur erhebliche Änderungen der mechanischen Eigenschaften erfahren.
Typische Temperatureigenschaften
| Material | Typische maximale Dauerbetriebstemperatur* | Typische minimale Betriebstemperatur* | Wärmeschockwiderstand | Haupttemperaturbegrenzung |
| WCB aus Kohlenstoffstahl | ~425°C | ~−29°C | Mäßig | Festigkeitsreduzierung und Oxidation bei erhöhter Temperatur; begrenzte Kältezähigkeit |
| Niedertemperatur-Kohlenstoffstahl LCB | ~425°C | ~−46°C | Mäßig | Bessere Kältezähigkeit als WCB, unterliegen aber immer noch Einschränkungen der Hochtemperaturfestigkeit |
| Austenitischer Edelstahl 304 / 316 | ~800–850 °C in ausgewählten Hochtemperaturanwendungen | Bei entsprechender Qualifikation bis zu ~−196 °C | Exzellent | Kriechen, Oxidation, und metallurgische Veränderungen werden bei erhöhten Temperaturen wichtig |
Duplex Edelstahl 2205 |
~ 300 ° C. | ~−40°C, anwendungsabhängig | Gut | Versprödung und unerwünschte Phasenausfällung nach längerer Einwirkung erhöhter Temperaturen |
| Super Duplex Edelstahl 2507 | ~ 300 ° C. | ~−40°C, anwendungsabhängig | Gut | Ähnliche metallurgische Hochtemperaturbeschränkungen wie bei Duplex-Qualitäten |
*Diese Werte sind indikative Material-Service-Sortimente, nicht universelle Betriebsgrenzen für Absperrklappen.
Die tatsächlich zulässigen Temperaturen müssen anhand der geltenden Materialspezifikation ermittelt werden, Druck-Temperatur-Bewertung des Ventils, Sitzmaterial, Dichtungssystem, Designstandard, und Herstellerangaben.
8. Druckleistung: Absperrklappe aus Kohlenstoffstahl vs. Edelstahl
Die Druckleistung wird durch die Interaktion zwischen bestimmt Materialstärke, Bauteilgeometrie, Wandstärke, Temperatur, Druckklasse, und Designstandard.
Für Industriearmaturen, ASME B16.34 ist einer der wichtigsten Standards für Druck-Temperatur-Bewertungen, Abmessungen, Materialien, Testen, und damit verbundene Anforderungen für abgedeckte Ventilkonstruktionen.
Druckleistung: Praktischer Vergleich
| Faktor | Kohlenstoffstahl | CF8 / CF8M Austenitischer Edelstahl | Duplex Edelstahl |
| Streckgrenze bei Raumtemperatur | Hoch | Mäßig | Sehr hoch |
| Druckeindämmung | Exzellent | Exzellent | Exzellent |
| Stärke-Kosten-Verhältnis | Exzellent | Mäßig | Gut |
| Potenzial für Leichtbau | Gut | Mäßig | Exzellent |
| Beibehaltung der Hochtemperaturfestigkeit | Mäßig | Gut | Temperaturbegrenzt |
| Korrosionsbedingter Druckverlust | Höheres Risiko | Geringeres Risiko | In geeigneten Umgebungen sehr niedrig |
| Hochdrucktauglichkeit | Hervorragend mit passendem Design | Gut - exzellent | Exzellent |
| Typischer technischer Vorteil | Wirtschaftliche Strukturstärke | Korrosionsbeständigkeit + Zähigkeit | Hohe Stärke + Korrosionsbeständigkeit |
Das wichtigste technische Prinzip
Der richtige Vergleich ist nicht:
Welches Material hat die höchste Druckstufe??
Stattdessen, es sollte sein:
Welches Material und welches Ventildesign die erforderliche Druckgrenze über die vorgesehene Lebensdauer sicher und wirtschaftlich aufrechterhalten kann??
Diese Unterscheidung ist im industriellen Ventilbau von entscheidender Bedeutung.
Eine Absperrklappe aus Kohlenstoffstahl bietet möglicherweise die wirtschaftlichste Druckbegrenzung in einem sauberen Zustand, Nicht korrosiver Einsatz, während ein Edelstahl- oder Duplexventil eine überlegene langfristige Druckintegrität bieten kann, wenn Korrosion der vorherrschende Verschlechterungsmechanismus ist.
9. Verschleißfestigkeit und Lebensdauer
Bei der Auswahl zwischen Absperrklappen aus Kohlenstoffstahl und Edelstahl ist die Verschleißfestigkeit ein wichtiger Gesichtspunkt, insbesondere bei Anwendungen mit häufigem Radfahren, Schleifpartikel, hohe Strömungsgeschwindigkeit, oder wiederholtes Drosseln.
Jedoch, Die Trageleistung sollte nicht allein anhand des Gehäusematerials beurteilt werden.
In einer Absperrklappe, Die Scheibe, Stängel, Sitz, Lagerflächen, Dichtkanten, und Innenbeschichtungen Es kann zu sehr unterschiedlichen Verschleißmechanismen kommen.
Die tatsächliche Lebensdauer wird also durch das Zusammenspiel bestimmt Material, Flüssigkeit, Ventildesign, Betriebsfrequenz, Druckdifferenz, Flussgeschwindigkeit, und Wartungsbedingungen.
| Faktor | Kohlenstoffstahl | Edelstahl (Austenitisch) | Duplex Edelstahl |
| Abriebfestigkeit | Gut (härtere Noten) | Mäßig | Gut – Ausgezeichnet |
| Korrosion-Erosion | Arm (beschichtungsabhängig) | Gut | Exzellent |
| Widerstand gegen Abrieb | Gut | Arm (Fressneigung) | Exzellent |
| Erwartete Lebensdauer (ätzend) | 5‑20 Jahre (mit Beschichtung) | 30‑60+ Jahre | 30‑60+ Jahre |
| Wartungshäufigkeit | Hoch (Beschichtungsinspektion) | Niedrig | Niedrig |
10. Flüssigkeitsverträglichkeit und hygienische Eignung
Flüssigkeitskompatibilität
- Ventile aus Kohlenstoffstahl sind mit trockenen Kohlenwasserstoffen kompatibel, Heizöle, Schmiermittel, Druckluft und Inertgase.
Für wässrige Lösungen sind sie grundsätzlich ungeeignet, Säuren, Laugen und salzhaltige Flüssigkeiten ohne Innenauskleidung. - Ventile aus Edelstahl sind mit einer Vielzahl von Chemikalien kompatibel, Flüssigkeiten auf Wasserbasis, Lebensmittelprodukte und pharmazeutische Prozessströme. Die Sortenauswahl basiert auf dem Chloridgehalt, pH-Wert und Temperatur.
Hygienische und hygienische Leistung
Dies ist ein absoluter Vorteilsbereich für Edelstahl:
- Kohlenstoffstahl kann nicht für direkte Lebensmittel verwendet werden, Kontakt mit Getränken oder pharmazeutischen Produkten.
Korrosionsprodukte und Eisenionen verunreinigen Prozessströme, Und selbst beschichtete Oberflächen versagen, wenn die Beschichtung beschädigt ist. - Edelstahl ist porenfrei, chemisch inerte Oberfläche, die der Bildung von Biofilmen widersteht und wiederholtem CIP standhält (Reinigung) und SIP (Vor Ort sterilisieren) Zyklen.
Absperrklappen aus Edelstahl in Sanitärqualität mit polierten Innenflächen erfüllen die Anforderungen der Norm 3-A, EHEDG- und FDA-Lebensmittelkontaktstandards.
11. Kostenvergleich: Absperrklappe aus Kohlenstoffstahl vs. Edelstahl
Wenn die technischen Anforderungen einer Anwendung durch mehr als ein Material erfüllt werden können, sind oft die Kosten der entscheidende Faktor.
Jedoch, Ein alleiniger Vergleich des Kaufpreises kann zu einer Fehlentscheidung führen.
Der wirtschaftlich korrekte Vergleich basiert auf Gesamtbetriebskosten (Tco).
Gesamtbetriebskosten
TCO = Anschaffungskosten + Installationskosten + Wartungskosten + Korrosionsschutz + Ausfallzeit + Wiederbeschaffungskosten
Vergleich der Lebenszykluskosten
| Kostenfaktor | Kohlenstoffstahl | 304 / CF8 | 316 / CF8M | Duplex / Super Duplex |
| Anfängliche Materialkosten | Niedrig | Medium | Mittel -hohe | Hoch – Sehr hoch |
| Herstellungskosten | Niedrig | Medium | Mittel -hohe | Hoch |
| Bearbeitungskosten | Niedrig | Höher | Höher | Höher |
| Korrosionsschutz | Normalerweise erforderlich | Normalerweise minimal | Normalerweise minimal | Normalerweise minimal |
| Pflege der Beschichtung | Möglicherweise bedeutsam | Niedrig | Niedrig | Niedrig |
| Korrosionsbedingtes Austauschrisiko | Höher | Mäßig | Niedrig -merz | Niedrig in geeigneten Umgebungen |
| Langfristige Kosten im korrosiven Betrieb | Möglicherweise hoch | Mäßig | Oft günstig | Kann günstig sein |
| Bester wirtschaftlicher Fall | Nicht korrosiv / kontrollierte Umgebungen | Allgemeiner korrosionsbeständiger Service | Chlorid / chemische Umgebungen | Starke Korrosion + hohe mechanische Anforderungen |
12. Leitfaden zur Anwendungsauswahl: Absperrklappe aus Kohlenstoffstahl vs. Edelstahl
Es gibt kein allgemein überlegenes Material. Die richtige Auswahl hängt vom Zusammenspiel zwischen ab Flüssigkeitschemie, Temperatur, Druck, Korrosionsgefahr, mechanische Belastung, Sauberkeitsanforderungen, und Projektökonomie.
Wenn Kohlenstoffstahl die bessere Wahl ist
Absperrklappen aus Kohlenstoffstahl sind oft die bevorzugte Lösung, wenn:
- Die Flüssigkeit ist relativ nicht korrosiv
- Die Betriebstemperatur liegt im zulässigen Bereich des Materials
- Das System befindet sich im Innenbereich oder ist ausreichend geschützt
- Schutzbeschichtungen können erhalten bleiben
- Die anfänglichen Kapitalkosten sind ein wichtiger Gesichtspunkt
- Große Ventilgrößen machen Edelstahl unverhältnismäßig teuer
- Bei moderaten Temperaturen ist eine hohe mechanische Festigkeit erforderlich
Typische Anwendungen umfassen:
- HLK -Systeme
- Feuerwassersysteme
- Allgemeine Wasserverteilung
- Industrielle Kühlsysteme
- Druckluftsysteme
- Öl- und Gasversorger
- Allgemeine Prozessrohrleitungen
Wann 304 / CF8-Edelstahl ist geeignet
304-Typ Edelstahl wird üblicherweise dann gewählt, wenn eine mäßige bis hohe Korrosionsbeständigkeit erforderlich ist, die Umgebung jedoch nicht stark chloridhaltig ist.
Geeignete Anwendungen können sein::
- Ausrüstung für die Lebensmittelverarbeitung
- Allgemeine chemische Systeme
- Wasserbehandlung
- Saubere Industrieflüssigkeiten
- Architektur- und Outdoor-Ausrüstung
- Allgemeine Hygieneanwendungen
Es sollte in Umgebungen mit heißem Chlorid mit Vorsicht verwendet werden, da lokale Lochfraß- und Spaltkorrosion erheblich auftreten können.
Wann 316 / CF8M-Edelstahl wird bevorzugt
316-Bei Chloridbelastung ist Edelstahl oft die bessere Wahl, chemische Kontamination, oder Küstenumgebungen sind wichtig.
Typische Anwendungen umfassen:
- Meeressysteme
- Küstenprozessanlagen
- Chemische Verarbeitung
- Lebensmittel- und Pharmaverarbeitung
- Hochreines Wasser
- Pharmazeutische Versorgungsunternehmen
- Bestimmte Solesysteme
Das Vorhandensein von Molybdän sorgt im Vergleich zu Edelstahl vom Typ 304 für eine verbesserte Beständigkeit gegen lokale Korrosion.
Wenn Duplex-Edelstahl die bessere Option ist
Duplex-Edelstahl ist besonders attraktiv, wenn sowohl mechanische Festigkeit als auch Korrosionsbeständigkeit wichtig sind.
Es wird allgemein in Betracht gezogen:
- Offshore-Systeme
- Entsalzung
- Meerwasserservice
- Hochdruckwassersysteme
- Öl- und Gasförderung
- Chloridreiche Prozessflüssigkeiten
- Chemische Verarbeitung
Seine höhere Streckgrenze kann strukturelle Vorteile bieten, während seine Korrosionsbeständigkeit die Lebensdauer in aggressiven Umgebungen erheblich verbessern kann.
Wenn Super-Duplex-Edelstahl gerechtfertigt ist
Superduplex wird normalerweise in Betracht gezogen, wenn die Betriebsumgebung für herkömmlichen austenitischen Edelstahl zu aggressiv ist oder wenn gleichzeitig eine hohe Festigkeit erforderlich ist.
Mögliche Anwendungen umfassen:
- Schwerer Seewasserdienst
- Offshore-Öl und -Gas
- Salzlake mit hohem Chloridgehalt
- Entsalzung
- Unterwassersysteme
- Korrosive Flüssigkeiten unter hohem Druck
Der höhere Material- und Herstellungsaufwand sollte durch die erforderliche Lebensdauer und Ausfallfolgen gerechtfertigt sein.
13. Absperrklappe aus Kohlenstoffstahl vs. Edelstahl: Umfassende Vergleichstabelle
Die folgende Tabelle fasst die wichtigsten technischen Unterschiede zwischen Absperrklappen aus Kohlenstoffstahl und Edelstahl zusammen, gegebenenfalls auch Duplex-Sorten.
| Auswahlfaktor | WCB aus Kohlenstoffstahl | 304 / CF8 Edelstahl | 316 / CF8M Edelstahl | Duplex 2205 | Super Duplex 2507 |
| Materialfamilie | Kohlenstoffstahl | Austenitischer Edelstahl | Austenitischer Edelstahl | Duplex rostfrei | Super-Duplex-Edelstahl |
| Typische Streckgrenze | ≥250 MPa | ≥205 MPa | ≥205 MPa | ~450 MPa Mindestklasse | Generell sehr hoch |
| Zugfestigkeit | 485–655 MPA | ≥485 MPa | ≥485 MPa | ≥655 MPa | Typischerweise sehr hoch |
| Duktilität | Gut | Exzellent | Exzellent | Gut | Gut |
| Kältezähigkeit | Begrenzt für WCB | Exzellent | Exzellent | Klassenabhängig | Klassenabhängig |
| Typische Tieftemperaturrichtung | WCB ~−29°C; LCB ~−46°C | Kann für den kryogenen Einsatz qualifiziert werden | Kann für den kryogenen Einsatz qualifiziert werden | Je nach Sorte oft auf etwa −40 °C begrenzt | Je nach Sorte oft auf etwa −40 °C begrenzt |
| Hochtemperaturtauglich | Mäßig | Hoch | Hoch | Noch eingeschränkter | Noch eingeschränkter |
| Hochtemperaturmetallurgisches Unternehmen | Kraftverlust, Oxidation, kriechen | Kriechen, Oxidation, phasenbezogene Effekte | Kriechen, Oxidation, phasenbezogene Effekte | Ausfällung der intermetallischen Phase | Ausfällung der intermetallischen Phase |
Allgemeiner Korrosionsbeständigkeit |
Niedrig ohne Schutz | Hoch | Sehr hoch | Sehr hoch | Exzellent |
| Chloridbeständigkeit | Arm | Mäßig | Gut | Sehr gut | Exzellent |
| Meerwassertauglichkeit | Schlecht ohne robusten Schutz | Beschränkt | Besser, aber anwendungsabhängig | Sehr gut | Exzellent |
| Chemische Beständigkeit | Beschränkt | Gut für ausgewählte Chemikalien | Sehr gut für viele Anwendungen | Sehr gut | Hervorragend geeignet für ausgewählte raue Umgebungen |
| Resistenz tragen | Gut; kann gepanzert werden | Mäßig | Mäßig | Gut | Gut |
| Verarbeitbarkeit | Exzellent | Mäßig -difficult | Mäßig -difficult | Schwierig | Schwierig |
| Casting-Kosten | Niedrig -merz | Mittelschwer | Hoch | Hoch | Sehr hoch |
| Bearbeitungskosten | Niedrig | Höher | Höher | Hoch | Hoch |
Oberflächenschutz |
Normalerweise ist eine Beschichtung erforderlich | Normalerweise keine Beschichtung | Normalerweise keine Beschichtung | Normalerweise keine Beschichtung | Normalerweise keine Beschichtung |
| Passivierungsanforderung | NEIN | Oft nach der Herstellung von Vorteil | Oft nach der Herstellung von Vorteil | Wichtig für die Korrosionsleistung | Wichtig für die Korrosionsleistung |
| Hygienische Eignung | Im Allgemeinen begrenzt | Hervorragend, wenn es richtig verarbeitet ist | Exzellent | Anwendungsabhängig | Anwendungsabhängig |
| Anschaffungskosten | Niedrigste | Mäßig | Mittelschwer | Hoch | Höchste |
| Wartungskosten im Korrosionsbetrieb | Möglicherweise hoch | Niedrig -merz | Niedrig | Niedrig | Niedrig |
| Lebenszyklusökonomie | Hervorragend im korrosionsfreien Betrieb | Gut bei mäßiger Korrosion | Hervorragend geeignet für Chlorid-/chemische Umgebungen | Hervorragend bei starker Korrosion + hohe Stärke | Für anspruchsvolle Umgebungen gerechtfertigt |
Typische Anwendungen |
Wasser, HVAC, Feuerwasser, Dienstprogramme, Öl & Gas | Essen, Wasser, allgemeiner Chemiedienst | Marine, Essen, Pharma, Chemikalie | Off-Shore, Meerwasser, Entsalzung, Öl & Gas | Starkes Meerwasser, Off-Shore-, Untersee, Sole |
| Hauptvorteil | Niedrige Kosten + gute Stärke | Korrosionsbeständigkeit + Zähigkeit | Verbesserter Chloridwiderstand | Stärke + Korrosionsbeständigkeit | Maximale Korrosionsbeständigkeit unter diesen Optionen |
| Primäre Einschränkung | Korrosion | Gefahr von Chlorid-Lochfraß | Höhere Kosten als 304 | Temperaturempfindlichkeit + kosten | Hohe Kosten + Temperaturempfindlichkeit |
14. So wählen Sie zwischen Absperrklappen aus Kohlenstoffstahl und Edelstahl
Befolgen Sie diesen strukturierten Entscheidungsrahmen, um das optimale Material für jede Anwendung auszuwählen:
- Definieren Sie vollständige Betriebsbedingungen Dokumentieren Sie die Zusammensetzung der Flüssigkeit, pH, Chloridgehalt, Temperatur, Druck, Feststoffbeladung und zyklischer Betrieb. Verlassen Sie sich nicht auf generische Leistungsbeschreibungen.
- Ermitteln Sie die erforderliche Designlebensdauer Definieren Sie die angestrebte Lebensdauer der Anlage. Für kurzlebige temporäre Einrichtungen, Kohlenstoffstahl ist in der Regel wirtschaftlicher.
Für dauerhaft 20+ Jahresinstallationen, Edelstahl ist im Laufe der Zeit fast immer kostengünstiger. - Berechnen Sie die gesamten Lebenszykluskosten Kauf einschließen, Installation, Wartung, Austausch und erwartete Ausfallkosten über den gesamten Entwurfszeitraum. Vermeiden Sie Entscheidungen, die ausschließlich auf dem Vorabpreis basieren.
- Bewerten Sie Compliance- und Sicherheitsanforderungen Zum Essen, pharmazeutisch, Trinkwasser und kryogene Dienstleistungen, Edelstahl ist oft durch Vorschriften oder Industriestandards vorgeschrieben.
- Bewerten Sie die Wartungszugänglichkeit Für begraben, abgelegene oder schwer zugängliche Installationen, Priorisieren Sie langlebigen Edelstahl, um kostspielige Wartungseingriffe zu minimieren.
- Erwägen Sie Zwischenlösungen für Grenzfälle Für Anwendungen, bei denen vollständiger Edelstahl aus kostspieligen Gründen unerschwinglich ist, Ziehen Sie Ventile aus Kohlenstoffstahl mit Innengarnitur aus Edelstahl in Betracht (Scheibe und Stiel), oder innen ausgekleidete Kohlenstoffstahlkörper.
15. Warum sollten Sie sich für LangHe für Absperrklappenkomponenten entscheiden??
LangHe Foundry ist auf hochwertige Präzisionsgussteile für Absperrklappenkomponenten spezialisiert, Wir bieten umfassende Lösungen von der Materialauswahl bis zum fertigen Bauteil.
Kontaktieren Sie uns für kundenspezifische Absperrklappen.
| Fähigkeit | Details |
| Materialien | Kohlenstoffstahl (WCB, WCC, LCB), Edelstahl (CF-8, CF-8M, CF-3, CF-3M), Duplex (CD-3MN, CE-8MN). |
| Gießmethode | Investitionskaste, Sandguss. |
| Teilegewicht | 0.05 kg zu 100 kg. |
| Toleranzen | ±0,1–0,3 mm (CT5-CT7 gemäß ISO 8062). |
| Oberflächenbeschaffung | Ra 1,6–6,3 µm im Gusszustand; Elektropolieren möglich. |
| Wärmebehandlung | Lösung Glühen, normalisierend, Stressabbau. |
| Qualität | ISO 9001:2015 zertifiziert; 100% ZfP und Druckprüfung. |
| Vorlaufzeit | 8‑12 Wochen für die Werkzeugherstellung; 2‑4 Wochen für Nachbestellungen. |
Warum mit LangHe zusammenarbeiten??
- Eigene Werkzeuge: Wachsformen und -modelle, die im eigenen Haus entworfen und hergestellt werden.
- Prozesssimulation: Erstarrungssimulation für fehlerfreie Gussteile.
- Automatisierter Rohbau: Gleichbleibende Schalenqualität und Durchlässigkeit.
- Vakuumschmelzen: Verfügbar für hochlegierte Sorten.
- Vollständige Rückverfolgbarkeit: Material- und Prozessdokumentation für jede Charge.
- Technische Unterstützung: Unterstützung bei der Materialauswahl und Designoptimierung.
16. Abschluss
Absperrklappen aus Kohlenstoffstahl und Edelstahl haben jeweils unterschiedliche Funktionen, klar definierte Rollen in der industriellen Flüssigkeitskontrolle, und keiner ist dem anderen allgemein überlegen.
Ventile aus Kohlenstoffstahl bieten außergewöhnliche strukturelle Leistung bei niedrigen Anschaffungskosten, Damit sind sie das wirtschaftliche Arbeitstier für die Trocknung, Nicht korrosive Versorgungsdienste, bei denen Korrosion kein begrenzender Faktor ist.
Edelstahlventile bieten eine unübertroffene Korrosionsbeständigkeit, hygienische Leistung und lange Lebensdauer, Dies rechtfertigt die höheren Vorlaufkosten für Korrosion, Sanitär- und wartungskritische Anwendungen.
Die kostengünstigste Auswahl wird nie allein durch den Kaufpreis bestimmt.
Eine systematische Bewertung der Flüssigkeitschemie, Betriebsbedingungen, Designlebensdauer und Gesamtlebenszykluskosten ergeben stets die optimale Materialauswahl.
Da industrielle Prozesse weiterhin eine höhere Zuverlässigkeit erfordern, längere Wartungsintervalle und strengere Einhaltung gesetzlicher Vorschriften, Der Marktanteil von Absperrklappen aus Edelstahl wird weiter wachsen, während Ventile aus Kohlenstoffstahl nach wie vor die unverzichtbare Basis für allgemeine Versorgungs- und Kohlenwasserstoffdienste sind.
FAQs
Welches Material ist besser für eine Absperrklappe?, Kohlenstoffstahl oder Edelstahl?
Es hängt von der Anwendung ab. Kohlenstoffstahl eignet sich besser für korrosionsfreie Anwendungen, bei denen die Kosten im Vordergrund stehen.
Edelstahl eignet sich besser für korrosive Umgebungen, hygienekritische Anwendungen, und Hochtemperaturdienste.
Es gibt kein allgemein besseres Material – nur das richtige Material für die jeweilige Anwendung.
Sind Absperrklappen aus Edelstahl teurer als Kohlenstoffstahl??
Ja. Ventile aus Edelstahl kosten in der Regel drei- bis fünfmal mehr als Ventile aus Kohlenstoffstahl.
Jedoch, Aufgrund der längeren Lebensdauer und geringeren Wartungskosten ist Edelstahl über den gesamten Lebenszyklus hinweg oft kostengünstiger.
Was ist der Unterschied zwischen CF-8 und CF-8M Edelstahl??
CF-8 entspricht 304 Edelstahl (kein Molybdän).
CF-8M entspricht 316 Edelstahl, Enthält 2-3 % Molybdän für eine verbesserte Chlorid-Lochfraßbeständigkeit. CF-8M wird bevorzugt für Schiffs- und Chemiedienstleistungen eingesetzt.
Ist die Absperrklappe aus Edelstahl stärker als Kohlenstoffstahl??
Nicht unbedingt.
Standardaustenitische Edelstähle wie CF8 und CF8M können dies haben geringere Streckgrenze als A216 WCB-Kohlenstoffstahl, obwohl sie im Allgemeinen eine größere Duktilität und ausgezeichnete Zähigkeit bieten.
Duplex Edelstahl, dagegen, kann eine wesentlich höhere Streckgrenze als WCB und herkömmliche austenitische Edelstähle aufweisen.
daher, Edelstahl sollte nicht als eine einzige mechanische Kategorie behandelt werden.
