I mineindustrien, komponentpålidelighed er ikke et backoffice-omkostningsproblem - det er en kernedrivkraft for produktionsoutput og rentabilitet.

En enkelt mislykket støbning - en slidt gyllepumpesvolut, en revnet knuserkæbeplade, en knækket løftekrog - kan lukke et helt behandlingskredsløb ned, omkostningsberegning af driften $100,000 til over $500,000 om dagen i tabt produktion og nødvedligeholdelse.

Af denne grund, minestøbegods er langt mere end generiske metalformer: de er konstruerede slid- og strukturelle komponenter, der skal fungere pålideligt under nogle af de hårdeste driftsforhold på jorden: slibende malm, surt minevand, kraftige stødbelastninger, cyklisk træthed, og ekstreme temperaturer.

For mange minedrift behandler slidstøbegods som engangsartikler, at indkøbe den billigste tilgængelige del og acceptere kort levetid som uundgåelig.

I virkeligheden, støbeydelsen er meget kontrollerbar gennem målrettet legeringsvalg, optimeret støbeprocesteknik, Design til fremstilling, og anvendelsesspecifik overfladebeskyttelse.

Hos LangHe Støberi, vi har brugt årtier på at designe og producere brugerdefinerede højtydende støbegods til overflade- og underjordisk minedrift, mineralforarbejdning, og håndtering af bulkmateriale.

1. Hvad er støbegods til minedrift?

Minestøbegods er metalkomponenter fremstillet ved at hælde smeltet metal i en form for at skabe dele, der bruges til udvinding, knusende, formidling, slibning, pumpning, klassifikation, og mineralforarbejdningsudstyr.

I modsætning til simple støbegods til generelle formål, minekomponenter er normalt designet omkring en eller flere krævende serviceforhold:

• Høje statiske og dynamiske belastninger
• Slag- og stødbelastning
• Slibende slid
• Cyklisk træthed
• Gylleerosion
• Korrosion i våde forarbejdningsmiljøer
• Forhøjede lokale belastninger
• Lange driftstimer med begrænsede vedligeholdelsesmuligheder

Støbeprocessen er særlig værdifuld for mineindustrien, fordi mange minekomponenter er store, tung, strukturelt kompleks, eller vanskeligt at fremstille økonomisk fra billet eller plade.

En korrekt designet støbning kan integrere ribber, chefer, monteringssteder, buede strømningspassager, tykke strukturelle sektioner, og kompleks ekstern geometri i én komponent.

Dette reducerer behovet for flere fabrikerede stykker og kan forenkle monteringen og samtidig bevare den nødvendige strukturelle integritet.

2. Materialer til minedrift støbegods: Valg af den rigtige legering til jobbet

Materialevalg er en af ​​de første beslutninger, der bestemmer ydeevnen af ​​en minestøbning.

Den korrekte legering bør vælges i henhold til den dominerende fejlmekanisme i stedet for blot at vælge det hårdeste eller stærkeste tilgængelige materiale.

For eksempel, en komponent, der er udsat for alvorlige stød, kan kræve en stærkere vægt på sejhed, mens en komponent, der arbejder kontinuerligt i slibende opslæmning, kan kræve en anden mikrostruktur og hårdhedsniveau.

Støbegods i kulstof og lavlegeret stål

Kulstof og lavlegeret stål er meget brugt til tunge minedriftskomponenter, der kræver en kombination af styrke, sejhed, og strukturel pålidelighed.

Typiske applikationer inkluderer:

• Udstyrshuse
• Rammer og understøtninger
• Store beslag
• Hjul og nav komponenter
• Strukturelle tilslutningskomponenter
• Kraftige maskiner

Deres største fordel er evnen til at opnå nyttige kombinationer af styrke og sejhed gennem legeringsdesign og varmebehandling.

Til store minestøbegods, imidlertid, Sektionstykkelse, kølehastighed, og varmebehandlingens ensartethed skal overvejes nøje, fordi de mekaniske egenskaber opnået ved overfladen muligvis ikke repræsenterer dem i tungere sektioner.

Støbegods af højlegeret og slidstærkt stål

Hvor slibende slid dominerer servicetilstanden, højere legeret støbestål kan give en bedre løsning.

Disse materialer er almindeligvis udvalgt til komponenter, der udsættes for:

• Glidende slid
• Udslidende slid
• Gentagen mineralpåvirkning
• Højhastigheds partikelkontakt
• Svær malmhåndtering

Slidstyrken øges ikke blot i forhold til hårdheden. Hvis en komponent er gjort for hård uden tilstrækkelig sejhed, stød kan resultere i skår eller revner.

Derfor, det praktiske mål er normalt en balance mellem hårdhed, sejhed, Mikrostruktur, og faktisk slidtilstand.

Støbejern og duktilt jern

Støbejern og duktilt jern kan være yderst effektive til udvalgte minedriftsapplikationer, hvor kombinationen af ​​støbeevne, Vibrationsdæmpning, bearbejdningsevne, og omkostningerne er gunstige.

Duktilt jern er særligt nyttigt, når der kræves højere mekanisk ydeevne sammenlignet med konventionelt gråt jern.

Det kan påføres huse, dækker, Strukturelle komponenter, og andre maskindele, hvor ekstrem stød eller slid ikke er den dominerende bekymring.

Materialevalg bør stadig overveje sektionsstørrelse, matrix struktur, Varmebehandling, og servicemiljø.

Rustfrit og speciallegeringer

Våd mineralforarbejdning skaber et andet sæt udfordringer.

I disse miljøer, komponenter kan støde på vand, chloridholdige opløsninger, ætsende kemikalier, og slibende faste stoffer samtidigt.

Rustfrit stål, Duplex rustfrit stål, og andre speciallegeringer kan derfor komme i betragtning:

• Pumpehus
• Skader
• Ventillegemer
• Manifolds
• Flowkontrollerende komponenter
• Udstyr til kemisk behandling

I disse applikationer, korrosion og slid kan virke samtidigt, så det er ikke tilstrækkeligt at vælge en legering udelukkende for mekanisk styrke.

3. De vigtigste fejlmekanismer i minedriftsstøbegods

Minestøbegods mislykkes i forudsigelig, diagnoserbare mønstre. At forstå disse fejltilstande er det første skridt til at forlænge levetiden.

Slibende slid

Slibende slid er den mest almindelige fejltilstand, står for nogenlunde 45% af alle minestøbeudskiftninger.

Det opstår, når hårde malmpartikler, Silicasand, eller gylle skurer hen over komponentoverflader, gradvist at fjerne materiale.

I højtonnage gyllesystemer, uforede støbejerns albuer kan slides igennem på så lidt som 3-6 måneder ved håndtering af høj-silica malm. Slitageskalaer med partikelhårdhed, hastighed, og stødvinkel.

Impact Fatigue & Brud

Gentagen stødbelastning — fra knusning, dumping, eller kraftig materialepåvirkning — initierer mikrorevner ved spændingskoncentrationer, som forplanter sig med hver cyklus indtil katastrofal fraktur.

Dette er den mest almindelige fejltilstand for knusehammere, spand tænder, og grizzlybarer.

Skøre legeringer, såsom hvidt jern, er særligt modtagelige for stødbrud under tunge eller store partikelbelastninger.

Erosion-korrosion

I surt eller sulfidholdigt minevand og gyllemiljøer, korrosion og slid virker synergistisk.

Korrosion svækker overfladelaget, som derefter hurtigt slibes væk af gylle, udsætter frisk materiale for yderligere korrosion.

Denne kombinerede tilstand nedbryder komponenterne 2-4 gange hurtigere end begge mekanismer alene, og er den førende årsag til for tidlig fejl i gyllepumpe og rørkomponenter.

Strukturel overbelastning

Pludselige tunge belastninger - såsom skovlstød, hejseløftearrangementer, eller fastklemte knusere — kan overskride flydespændingen og forårsage permanent deformation eller katastrofalt brud.

Disse fejl er ofte pludselige og indebærer en betydelig sikkerheds- og produktionsrisiko.

Termisk træthed

I højtemperaturbehandlingsoperationer såsom ovne, stegere, og smeltefødesystemer, cyklisk opvarmning og afkøling skaber termisk stress, der initierer overfladerevner.

Over tid, revner forplanter sig, og komponentintegriteten går tabt.

4. Hvordan udvælgelse af støbeproces påvirker minedriftskomponentens ydeevne

Til minedrift komponenter, valg af støbeproces påvirker direkte støbegodheden, Dimensionel stabilitet, krav til bearbejdning, overfladekvalitet, og servicepålidelighed.

Et knuserhus, gyllepumpehus, ventilhus, eller store strukturelle støbninger kan alle fremstilles ved støbning, men deres proceskrav kan være meget forskellige.

Den korrekte støberute bør bestemmes af komponentens størrelse, Geometri, legering, vægtykkelse, servicebelastning, Produktionsvolumen, Dimensionelle krav, interne kvalitetskrav, og bearbejdningsstrategi.

Ingen enkelt støbeproces er universelt overlegen.

Sammenligning af større støbeprocesser for minedriftskomponenter

5. Overfladebehandling og slidbeskyttelse

Støbningens bulkegenskaber danner grundlaget for minedrift, men overfladen er ofte der, hvor det er hårdest slid, påvirkning, træthed, eller der opstår korrosion.

Af denne grund, målrettet overfladebehandling kan forbedre komponentens holdbarhed væsentligt, når den er afstemt korrekt til den faktiske fejlmekanisme.

Målet er ikke at anvende den mest aggressive behandling på hele komponenten.

En mere effektiv tilgang er ofte at kombinere en hård, omkostningseffektiv basislegering med lokal overfladebeskyttelse på de områder, der er udsat for det højeste slid eller korrosion.

*Den faktiske forbedring afhænger stærkt af grundmaterialet, belægning eller behandlingssystem, Driftsbetingelser, slid mekanisme, og applikationskvalitet.

Disse tal bør derfor behandles som repræsentative snarere end universelle præstationsgarantier.

6. Nøgleprodukter, vi laver til minestøbeindustrien

LangHe Foundry leverer specialfremstillede støbte komponenter til minedriftsmaskiner og mineralbearbejdningsudstyr.

Den specifikke legerings- og støberute vælges i henhold til komponentgeometri og servicebetingelser.

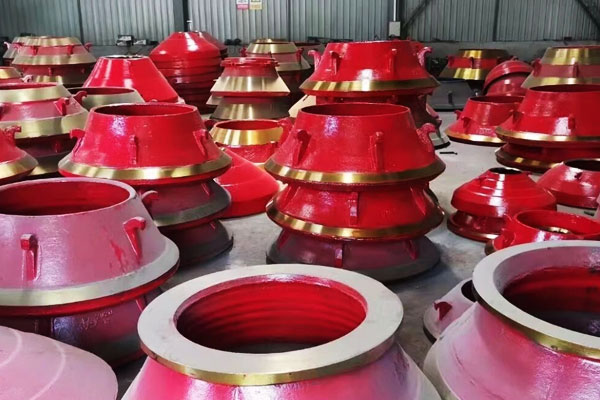

Knuser- og knuseudstyrskomponenter

Knusningsudstyr oplever nogle af de mest alvorlige påvirknings- og slidforhold i minedrift.

Typiske brugerdefinerede støbte komponenter inkluderer:

• Knuserhuse
• Rammer
• Slid-relaterede komponenter
• Monteringskomponenter
• Strukturelle støtter
• Brugerdefinerede beslag og forbindelsesdele

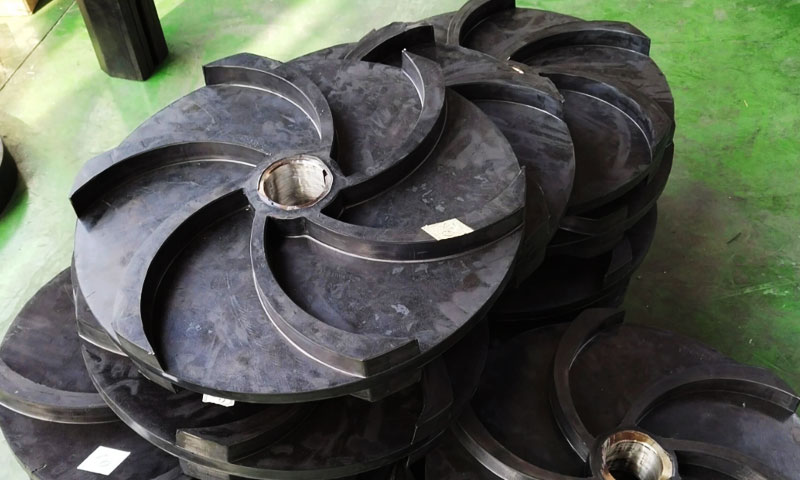

Minepumpehuse og flowkomponenter

Minepumper kan håndtere slibende gylle, hvilket gør erosionsbestandighed og hydraulisk ydeevne særlig vigtig.

LangHe kan fremstille specialfremstillede:

• Pumpehus
• Dækker
• Skader
• Manifolds
• Flow kroppe
• Monteringskomponenter

Ventilhuse og flowkontrolkomponenter

Minedrift og mineralforarbejdningssystemer bruger ventiler til gylle, vand, Kemikalier, og procesvæsker.

Typiske støbte komponenter omfatter:

• Ventillegemer
• Dækker
• Motorhjelm komponenter
• Brugerdefinerede manifolder
• Flowkontrolhuse
• Tilslutningskomponenter

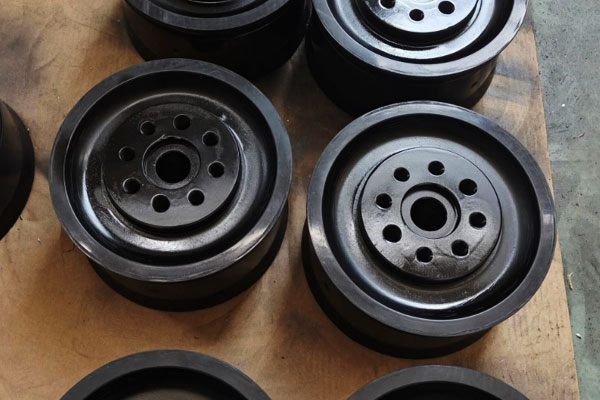

Huse, Rammer, Hubs, og strukturelle komponenter

Store minemaskiner er afhængige af adskillige strukturelle støbegods til at overføre belastninger og opretholde justering.

Typiske produkter inkluderer:

• Lejehuse
• Hjulnav
• Gearhuse
• Strukturelle rammer
• Understøtt parenteser
• Dækker
• Monteringsbaser
• Mekaniske tilslutningskomponenter

Tilpassede mineralbearbejdningskomponenter

Mineralbearbejdningsudstyr kan indeholde komplekse strømningspassager og stærkt lokaliserede slidområder.

Brugerdefinerede støbegods gør det muligt at integrere disse geometrier i komponenten, samtidig med at den nødvendige strukturelle styrke bibeholdes.

7. Fordele ved vores produkter til minestøbeindustrien

Konstrueret specialfremstillede minestøbegods kan give klare operationelle og økonomiske fordele i forhold til standard støbegods, især i udstyr udsat for kraftig slid, påvirkning, vibrationer, og kontinuerlige driftsforhold.

Hovedværdien kommer fra at matche materialet, støbedesign, og fremstillingsprocessen til det faktiske arbejdsmiljø.

Udvidet levetid

Baseret på feltdata fra vores minekunder, LangHe applikationskonstruerede støbegods har opnået ca 30–60 % længere levetid end standard importerede støbegods i sammenlignelige applikationer.

Længere levetid reducerer udskiftningsfrekvensen og kan også reducere arbejds- og vedligeholdelsesindsatsen i forbindelse med udskiftning af komponenter.

Reduceret uplanlagt nedetid

Konsekvent og forudsigelig støbeydelse kan hjælpe med at reducere uventede fejl forårsaget af for tidligt slid eller støberelaterede defekter.

Vores kundedata angiver ca 45% færre uplanlagte nedbrudshændelser relateret til støbesvigt efter skift til LangHe-konstruerede minekomponenter i relevante applikationer.

Til kontinuerligt drift af mineudstyr, denne pålidelighed er særlig vigtig, fordi en uventet komponentfejl kan afbryde ikke kun én maskine, men også tilsluttede produktionsoperationer.

Lavere Total Cost of Ownership

Konstruerede minestøbninger kan involvere en 15–30 % højere startomkostninger end de billigste råvarealternativer. Imidlertid, købsprisen alene afspejler ikke de faktiske driftsomkostninger for en komponent.

I gældende kundesager, kombinationen af ​​længere levetid og reduceret nedetid har resulteret i et skøn 25–40 % lavere pris pr. driftstime sammenlignet med billigere alternativer.

For mineoperatører, dette gør de samlede ejeromkostninger til et mere nyttigt mål end enhedsprisen alene.

Batch-til-batch-konsistens

Mineudstyr kræver forudsigelig komponentydelse fra en produktionskørsel til den næste.

Kontrolleret legeringsverifikation, støbeparametre, Varmebehandling, bearbejdning, og inspektion hjælper med at opretholde ensartede mekaniske og dimensionelle egenskaber på tværs af batcher.

Dette er især vigtigt for sliddele og tungt belastede støbegods.

Variationer i hårdhed, Mikrostruktur, støbningskvalitet, eller dimensioner kan på anden måde føre til uensartede slidhastigheder, for tidlig svigt, og mindre forudsigelige vedligeholdelsesintervaller.

Site-specifik ingeniørarbejde

LangHe behandler ikke minestøbegods som one-size-fits-all katalogprodukter. Komponenter kan konstrueres i henhold til de faktiske serviceforhold, inklusive:

• Malmtype og slibeevne
• Gylleegenskaber og pH
• Forarbejdningskapacitet og tonnage
• Påvirknings- og belastningsforhold
• Komponentgeometri og installationskrav
• Dominerende slidmekanisme

Denne tilgang tillader materialevalg, støbedesign, Varmebehandling, bearbejdning, og overfladebeskyttelse skal betragtes som én komplet produktionsløsning.

Resultatet er en minestøbning designet ikke kun til at opfylde de nødvendige tegninger og dimensioner, men også at yde forudsigelig præstation, forlænget levetid, og lavere driftsomkostninger i dets tilsigtede minemiljø.

8. LangHe Foundrys tilgang til tilpassede minedriftsstøbegods

Langhe Foundry følger en struktureret, kundefokuseret tilgang til ethvert minestøbeprojekt.

Trin-for-trin-proces

Kvalitetssikring

LangHe Foundry opretholder et stringent kvalitetsstyringssystem:

• ISO 9001:2015 certificeret
• Fuld materialesporbarhed
• Spektrometri til kemisk analyse
• Træk, hårdhed, og effekttestning
• Røntgenbillede, ultralyd, og farvestof penetrant inspektion
• CMM dimensionsinspektion

9. Konklusion

Minestøbegods er langt mere end engangsmetaller.

De er kritiske konstruerede komponenter, hvis ydeevne direkte driver minens produktivitet, vedligeholdelsesomkostninger, og sikkerhed.

Afslidning, påvirkning, Korrosion, og træthed er ikke uundgåelig - de er forudsigelige fejltilstande, der kan styres og minimeres gennem målrettet legeringsvalg, optimeret støbeprocesdesign, DFM optimering, og målrettet overfladebeskyttelse.

Den største fejl, minedrift kan begå, er at indkøbe støbegods på indkøbsprisen alene.

De 10-20 %, der spares på en billig støbning, vil gå tabt mange gange ved for tidlig udskiftning, uplanlagt nedetid, og tabt produktion.

At arbejde med en erfaren støberipartner, der forstår minedriftsforhold og ingeniørkomponenter til specifikke fejltilstande, giver langt lavere samlede ejeromkostninger og højere samlet udstyrstilgængelighed.

Da den globale minedrift fortsætter med at presse på for højere produktionshastigheder, dybere malmlegemer, og lavere driftsomkostninger, Højtydende brugerdefinerede støbegods vil forblive en grundlæggende drivkraft for pålidelighed og effektivitet.

Støberier, der kombinerer applikationsteknisk ekspertise, proces alsidighed, og streng kvalitetskontrol vil fortsat være central for at muliggøre denne ydeevne.



FAQS

Hvordan kan minestøbegods gøres mere slidstærke?

Slidstyrken kan forbedres gennem passende legeringsvalg, Varmebehandling, mikrostrukturel kontrol, optimeret geometri, og, hvor relevant, hardfacing eller andre overfladebeskyttelsesmetoder.

Er støbning bedre end smedning til minekomponenter?

Ingen af ​​processerne er universelt bedre. Støbning er særlig fordelagtig for store, tung, eller geometrisk komplekse komponenter, mens smedning kan foretrækkes til visse applikationer med høj styrke.

Det korrekte valg afhænger af komponentens geometri, materiale, indlæsning, Produktionsvolumen, og præstationskrav.

Kan du reverse engineering og udskifte forældede minestøbegods?

Ja. Vi kan omdanne eksisterende slidte eller ødelagte støbegods via 3D-scanning og dimensionsmåling, gengivelse af den originale geometri eller opgradering af legeringen og designet for forbedret ydeevne.

Dette er især værdifuldt for ældre minedriftssteder med forældede OEM varenumre.

Hvilke materialer er bedst til minedriftssliddele?

Højt manganstål (Hadfield) er bedst til kraftig knusning. Højkrom, hvidt jern er bedst til højspændingsslid med lavt slag. Valget afhænger af den specifikke knuseapplikation.

Kan LangHe producere store minestøbegods?

Ja. LangHe producerer støbegods fra 0.1 kg til over 10,000 kg, afhængig af proces og legering.

Giver LangHe designsupport?

Ja. LangHe leverer DFM-analyse, støbesimulering, Valg af materiale, og reverse engineering support.
