1. Zavedení
CNC obrábění hliníku zaujímá ústřední postavení v moderní výrobě, protože kombinuje vysoce zpracovatelný materiálový systém s přesností, opakovatelnost, a geometrickou svobodu počítačového numerického řízení.
Hliník je ceněn napříč průmyslovými odvětvími pro svou nízkou hustotu, odolnost proti korozi, tepelná a elektrická vodivost, a velká vhodnost pro lehký design.
Je to také vysoce recyklovatelný kov, přičemž materiál zůstává v oběhu opakovaným získáváním a opětovným použitím.
2. Co je CNC obrábění hliníku?
Hliník CNC obrábění je subtraktivní výrobní proces, ve kterém je hliníkový polotovar tvarován počítačem řízenými řeznými operacemi, jako je frézování, soustružení, vrtání, nudný, klepání, řezání, a odjehlování.
Z praktického hlediska, proces převádí hliník při vytlačování, Teaket, nebo odlitou formu do hotové funkční součásti s kontrolovanými rozměry, definované tolerance, a specifický stav povrchu.
Průmyslové vedení obrábění zachází s hliníkem jako s odlišnou třídou obrobků, protože má řezné chování, formace čipu, a požadavky na nástroje se podstatně liší od požadavků na ocel.
Z inženýrského hlediska, hodnota CNC obrábění hliníku spočívá v kombinaci vysoká geometrická volnost a vysoká efektivita procesu.
Hliník lze obrábět při velmi vysokých řezných rychlostech, a při vysokorychlostním frézování, rychlosti zhruba nad 2500 m/min jsou běžně považovány za vysokorychlostní obrábění hliníku.
Ve stejnou dobu, velká část tepla vznikajícího při řezání je odváděna třískou, což pomáhá udržet obrobek tepelně stabilní a rychle se podpírá, produktivní úběr materiálu.
Proč je hliník jedním ze základních CNC materiálů
Hliník je také základním CNC materiálem, protože podporuje kompletní výrobní ekosystém.
Dá se frézovat, otočil, vyvrtaný, závitu, zbaven otřepů, vyleštěný, odstřelený, a eloxovaný se silnými výsledky.
Díky tomu je vhodný nejen pro mechanické díly, ale také pro díly, kde vzhled, odolnost proti korozi, povrchová textura, nebo úprava po obrábění jsou součástí konstrukčního požadavku.
Jinými slovy, hliník je cenný nejen proto, že je obrobitelný, ale protože se dobře integruje s požadavky na konečnou úpravu a výkon produktu.
3. Klíčové CNC procesy pro hliník
Hliník je jedním z nejuniverzálnějších kovů ve výrobě CNC, protože jej lze efektivně obrábět ve více operacích, od hrubého úběru materiálu až po jemné dokončování.
Hlavní hodnota obrábění hliníku nespočívá pouze v rychlosti, ale také ve způsobu, jakým materiál konzistentně reaguje na frézování, soustružení, vrtání, a povrchová úprava.

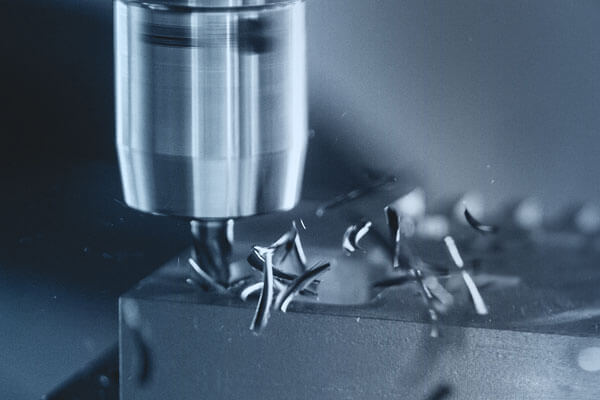

CNC frézování hliníku
CNC frézování je nejpoužívanější proces pro hliníkové díly s prizmatickou geometrií, kapsy, dutiny, obrysy, žebra, a tenkostěnné konstrukce.
Je vhodný zejména pro bydlení, závorky, přílohy, Teteře, tělesa přípravků, a konstrukční součásti, které vyžadují více ploch a složitou geometrii.
Frézování hliníku se obecně vyznačuje vysokou rychlostí úběru materiálu, nízký řezný odpor, a silná kompatibilita s vysokými otáčkami vřetena.
Protože materiál je relativně měkký ve srovnání s ocelí, fréza může agresivně zasahovat do obrobku bez nadměrné síly, za předpokladu, že dráha nástroje je stabilní a odvod třísek je účinný.
Díky tomu je frézování obzvláště efektivní pro prototypovou práci a pro výrobní díly, které vyžadují rychlost a přesnost.
Hlavní výzvou při frézování hliníku není síla, ale povrchové ovládání. Pokud je břit nástroje tupý, materiál se může rozmazat nebo usadit na řezačce, snížení kvality povrchu a zvýšení tvorby otřepů.
Z tohoto důvodu, frézování hliníku obvykle upřednostňuje ostré řezné hrany, leštěná geometrie flétny, a pečlivě kontrolované zapojení.
Tenké stěny a hluboké kapsy vyžadují dodatečnou pozornost, protože součást se může vychýlit, pokud není řezné zatížení správně vyváženo.
CNC soustružení hliníku
CNC soustružení je preferovaný proces pro rotačně symetrické hliníkové součásti, jako jsou hřídele, náboje, rukávy, prsteny, konektory, a válcová pouzdra.
Je zvláště efektivní, když má díl jednotný vnější profil, koaxiální vnitřní prvky, nebo opakovaná kruhová geometrie.
Soustružení hliníku je obvykle vysoce produktivní, protože materiál řeže čistě a podporuje vysoké otáčky vřetena.
Tento proces má také tendenci vytvářet dobrou kvalitu povrchu, když je geometrie nástroje vhodná.
V mnoha případech, soustružením lze dosáhnout konečné rozměrové přesnosti a stavu povrchu v jediném nastavení, což zlepšuje opakovatelnost a snižuje chyby při manipulaci.
Klíčovým technickým problémem při soustružení hliníku je tvorba třísek. Pokud řezná hrana není dostatečně ostrá nebo je posuv příliš nízký, materiál se může tvořit dlouho, souvislé třísky nebo se přilepit na břit nástroje.
To může ovlivnit kvalitu povrchu a narušit tok výroby.
Stabilní strategie soustružení proto závisí na správné geometrii břitové destičky, správný výběr utvařeče třísek, a rychlost posuvu, která podporuje čisté lámání třísek bez obětování povrchu.
Vrtání, Nudný, a závitování hliníku
Operace výroby otvorů jsou při CNC obrábění hliníku zásadní, protože mnoho dílů vyžaduje otvory se závitem, otvory pro hmoždinky, tekutinové průchody, spojovací rozhraní, nebo funkce zarovnání.
Vrtání, nudný, a klepání každé slouží k jinému účelu, a každý nese své vlastní procesní starosti.
Vrtání hliníku je obvykle jednoduché, ale přesnost silně závisí na odvodu třísek a ostrosti nástroje.
Hluboké díry a slepé díry mohou způsobit nahromadění třísek, pokud proces není řízen pečlivě.
Vrtání se používá při větší přesnosti polohy, lepší kulatost, nebo je po vrtání potřeba zlepšená kvalita povrchu.
Řezání hliníku je často efektivní, ale kvalita závitu závisí na zamezení třískového svařování, Burry, a tažení nástroje.
Pro produkci s vysokým objemem, hlavní prioritou je konzistentní kvalita otvoru napříč opakujícími se díly.
Pro přesné montáže, priorita se může posunout směrem k soustřednosti, integrita závitu, a vrtání dokončit.
V obou případech, nejlepší výsledky pocházejí ze zarovnání typu nástroje, hloubka otvoru, dodávka chladicí kapaliny, a strategii krmiva s přesným vyráběným prvkem.
Možnosti povrchu povrchu
Hliník je zvláště vhodný pro sekundární povrchovou úpravu, protože základní materiál předvídatelně reaguje na mechanické i elektrochemické povrchové úpravy.
Povrchová úprava není jen kosmetická; často určuje odolnost proti korozi, chování při nošení, rozměrový vzhled, a vnímanou kvalitu produktu.
Eloxování
Eloxování je jednou z nejdůležitějších možností povrchové úpravy obráběných hliníkových dílů.
Převádí přirozený povrchový oxid na silnější a lépe kontrolovanou oxidovou vrstvu, Zlepšení odolnosti proti korozi, Tvrdost povrchu, a trvanlivost.
Lze jej také použít k vytvoření dekorativních povrchových úprav v řadě barev.
Pro mnoho hliníkových výrobků, Eloxování je konečným krokem, který přemění funkční část na trvanlivou a na trh připravenou součást.
Leštění
Leštění se používá, když díl musí mít hladký, jasný, nebo prémiový vzhled.
Dokáže odstranit stopy po nástroji, redukuje viditelné povrchové vady, a zlepšit vizuální kvalitu exponovaných částí.
V některých aplikacích, leštění se také používá před eloxováním, když je požadován jemnější konečný vzhled.
Tryskání korálků
Otryskávání perličkami vytváří jednotný matný povrch jemným dopadem na díl jemným médiem.
Často se používá, když je nereflexní, dokonce, a požaduje se technicky vypadající povrchová úprava.
Tryskání korálků může také pomoci skrýt drobné stopy po obrábění a zajistit konzistentní povrchovou strukturu před konečným nátěrem nebo montáží.
Úvahy o funkční povrchové úpravě
Volba povrchové úpravy by měla být vždy provedena společně se strategií obrábění.
Například, díl určený k eloxování by měl být opracován s ohledem na konečný stav povrchu, protože škrábance, Burry, nebo kontaminace může ovlivnit výsledek.
Rovněž, díl určený pro leštěný nebo otryskaný vzhled musí být opracován dostatečně čistě, aby konečný krok nezvětšoval vady.
4. Běžné rodiny hliníkových slitin a chování při obrábění
Komerční strukturální hliník produkty jsou často vybírány z 2xxx, 5xxx, 6xxx, a 7xxx skupiny, protože poskytují užitečné kombinace síly, odolnost proti korozi, svařovatelnost, a výroba.
| Slitinová rodina | Běžné známky | Chování při obrábění | Typické inženýrské použití |
| 2XXX série (měděné ložisko, vysoká pevnost, tepelně léčené) | 2014, 2024 | Silný a široce používaný pro namáhané díly. Obrábění je obvykle dobré, ale ve srovnání se slitinami 6xxx jsou tyto třídy náročnější z důvodu vyšší pevnosti a, v mnoha případech, horší odolnost proti korozi. | Letecké struktury, vysoce zatížené mechanické díly, komponenty citlivé na únavu. |
| 5XXX série (s obsahem hořčíku, neheat-léčba) | 5052, 5083, 5086, 5754 | Obrábění je obecně stabilní, ale tyto třídy jsou vybírány především pro korozi a výrobní výkon spíše než pro maximální řeznou rychlost. | Mořské struktury, tlakové nádoby, panely vozidel, dopravní komponenty, části kritické pro korozi. |
| 6XXX série (hořčík-křemík, tepelně léčené) | 6060, 6061, 6063, 6082 | Toto je nejběžnější rodina CNC pro univerzální obrábění. Z hlediska obrábění, tato řada nabízí jeden z nejlepších poměrů obrobitelnosti, povrchová kvalita, svařovatelnost, a náklady. | Precision Houngs, rámečky strojů, příslušenství, automobilové díly, spotřební výrobky, obecné konstrukční prvky. |
7XXX série (zinkové ložisko, vysoká pevnost, tepelně léčené) |
7050, 7075 | Rodina běžného kovaného hliníku s nejvyšší pevností. 7075 je široce používán v CNC obrábění a nabízí výjimečný poměr pevnosti a hmotnosti, ale obecně je méně svařitelný a méně odolný proti korozi než 6061. | Letecké struktury, obranné části, vysoce zatížené sportovní vybavení, výkonné mechanické součásti. |
| Slitiny litého hliníku | 356, 319, A380 | Po odlití se běžně opracovávají, ačkoli skutečná odezva obrábění silně závisí na chemii slitiny a množství přítomného křemíku. | Těla čerpadla, pouzdra, Komplexní obaly, tlakově lité komponenty, díly tvaru téměř sítě. |
5. Výhody CNC obrábění hliníku
Vysoká efektivita obrábění
Hliník je jedním z nejproduktivnějších kovů pro obrábění, protože podporuje vysoké řezné rychlosti, relativně nízké řezné síly, a rychlý odběr materiálu.
Vynikající rozměrová flexibilita
CNC obrábění umožňuje převádět hliník na přesné díly se složitými kapsami, Tenké stěny, žebra, obrysy, a víceplošná geometrie.
Silný potenciál povrchové úpravy
Hliník může dosáhnout vynikající povrchové úpravy jako po opracování, když je břit nástroje ostrý, strategie krmiva je vhodná, a odvod třísek je stabilní.
To je zvláště cenné pro viditelné spotřební díly, Těsnění povrchů, a přesná mechanická rozhraní.
Široká kompatibilita dokončovacích prací
Hlavní výhodou hliníku je jeho kompatibilita s širokou škálou povrchových úprav po obrábění.
Může být eloxován pro odolnost proti korozi a tvrdost, leštěné pro vizuální čistotu, otryskané perličkami pro jednotný matný efekt, nebo v kombinaci s nátěry a dekorativními procesy.
Lehký výkon
Nízká hustota hliníku je jedním z hlavních důvodů, proč zůstává ústředním bodem výroby CNC.
Díly mohou být vyrobeny lehčími, aniž by došlo ke ztrátě konstrukční užitečnosti, což je v dopravě zásadní, kosmonautika, robotika, přenosné zařízení, a aplikace tepelného managementu.
Ekonomické prototypování a škálovatelná výroba
Hliník se dobře hodí jak pro maloobjemovou, tak pro sériovou CNC práci.
Prototypy lze vyrobit rychle, protože materiál lze snadno odstranit, zatímco opakovaná výroba zůstává efektivní, protože opotřebení nástrojů je u mnoha běžných druhů hliníku obvykle zvládnutelné.
Tato kombinace dělá z hliníku jeden z ekonomicky nejflexibilnějších dostupných CNC materiálů.
6. Základní technické výzvy v CNC obrábění hliníku
Vybudovaná hrana a přilnavost materiálu
Jedním z nejčastějších problémů při obrábění hliníku je nahromaděná hrana, kde materiál přilne k řeznému nástroji a naruší činnost řezání.
To může zhoršit povrchovou úpravu, změnit tok třísek, a snížit životnost nástroje.
Tento problém je zvláště důležitý u měkkých slitin nebo v podmínkách, kdy řezná hrana není dostatečně ostrá. Účinná řezná kapalina a čisté povrchy nástrojů pomáhají tuto tendenci snížit.
Čipová evakuace
Kontrola třísek je základním problémem obrábění hliníku, není sekundární starost.
Pokud třísky nejsou odstraněny efektivně, lze je nástrojem přeřezat, poškrábat povrch, ucpat flétny, nebo poškození kvality otvoru.
Hluboké kapsy, slepé díry, a vrtací operace jsou zvláště citlivé na problémy s odváděním třísek. Vnitřní chladicí kapalina a dobře navržené dráhy nástroje jsou často nezbytné pro udržení stabilních řezných podmínek.
Tvorba otřepů
Hliník má silnou tendenci vytvářet na hranách otřepy, křižovatky, a otvor vystupuje, pokud je posuv, geometrie nástroje, nebo výstupní strategie není řádně kontrolována.
Otřepy nejsou jen kosmetické vady. Mohou překážet při montáži, Těsnění, náklady na odstranění otřepů, a bezpečnost dílů.
V přesných komponentech, kontrola otřepů je součástí návrhu procesu spíše než dodatečným nápadem po procesu.
Opotřebení nástroje u abrazivních slitin
Ne každý hliník se chová stejně. Hliníkové slitiny s vysokým obsahem křemíku se mnohem obtížněji obrábějí, protože tvrdé částice křemíku urychlují opotřebení nástroje.
Slitiny obsahující více než 10% Z tohoto důvodu patří Si mezi nejobtížněji obrobitelné slitiny hliníku.
Jak stoupá obsah křemíku, tool material, edge geometry, and cutting strategy become much more important.
Rozměrové zkreslení u tenkostěnných dílů
Aluminum is often used for thin-wall and lightweight structures, but those same structures can deflect during machining if the part is not supported correctly.
Wall vibration, fixture pressure, and uneven stock removal can create taper, waviness, or loss of flatness.
Thin-section aluminum machining therefore requires more than speed; it requires deliberate control of part stiffness and cutting load.
7. Procesní strategie pro lepší obrobitelnost
Vyberte správnou hliníkovou rodinu
Machinability begins with alloy choice. General-purpose wrought grades such as 6xxx series alloys are often preferred for CNC work because they offer a strong balance of machinability, pevnost, and finishing flexibility.
High-strength 7xxx alloys are also widely used, while high-silicon cast alloys require much more careful tool control because of abrasive wear.
Nejlepší slitina je proto ta, která odpovídá mechanické části součásti, tepelný, a požadavky na konečnou úpravu spíše než jednoduše ten, který řeže nejrychleji.
Navrhněte dráhu nástroje kolem toku třísky
Obrábění hliníku je nejstabilnější, když třísky mohou volně unikat. Dráhy nástroje by se měly vyhýbat ukládání třísek do kapes, přeřezávání třísek v hlubokých dutinách, nebo zachycení materiálu na flétně.
Ve vrtání a vyvrtávání, odvod třísek by měl být navržen do provozu od začátku, nevyřešeno později přepracováním. Dobře naplánovaný tok třísek zlepšuje kvalitu povrchu, Život nástroje, a kvalitu otvoru.
Používejte agresivní, ale kontrolované řezné podmínky
Protože hliník obecně podporuje vysokorychlostní obrábění, proces by měl probíhat rozhodně spíše než konzervativně až do bodu tření.
Slabý řez může podpořit nárůst okraje, Špatná povrchová úprava, a nestabilní tvorbu třísek.
Správnou strategií je čisté odebírání materiálu s dostatečným posuvem a rychlostí, aby se vytvořily stabilní třísky a zároveň aby byl záběr nástroje hladký a předvídatelný.
Přizpůsobte konečnou úpravu konečné funkci
Pokud bude část eloxována, vyleštěný, nebo otryskané perličkami, strategie obrábění by měla být zvolena s ohledem na konečnou úpravu.
Obráběcí značky, Burry, kontaminace, a špatná kvalita hran, to vše může ovlivnit konečný vzhled a výkon povrchové úpravy.
Z tohoto důvodu, požadavky na konečnou úpravu by měly být specifikovány před výrobou spíše než po dokončení obrábění.
Zesílit podpěru dílu pro tenké profily
Tenkostěnné hliníkové díly by měly být upnuty a opracovány způsobem, který minimalizuje vibrace a místní deformace.
To může znamenat snížení převisu, podepření dílu v blízkosti řezné zóny, nebo plánování hrubovacích a dokončovacích průchodů pro zachování tuhosti až do pozdních fází procesu.
V odlehčených provedeních, plán obrábění musí respektovat konstrukční limity součásti během výroby, nejen ve službě.
Zacházejte s chladicí kapalinou jako s procesní proměnnou
Chladicí kapalina je užitečná nejen pro regulaci teploty, ale také pro odvod třísek a ochranu povrchu.
Při obrábění hliníku, správný přístup chladicí kapaliny pomáhá předcházet rozmazání, podporuje čistší řezání, a zlepšuje životnost nástroje v hlubších nebo náročnějších operacích.
Pro operace jako je vrtání a závitování, efektivní dodávka chladicí kapaliny může znamenat rozdíl mezi stálým výkonem a opakujícími se vadami souvisejícími s třískou.
Samostatná logika hrubování a dokončování
Hrubování by mělo upřednostňovat odstraňování materiálu a kontrolu třísek, zatímco konečná úprava by měla upřednostňovat stav povrchu, přesnost vlastností, a kvalitu hran.
Pokus o použití jedné sady parametrů pro oba obvykle vede ke kompromisním výsledkům.
Lepší přístup je hrubovat efektivně, poté skončete s přísnější kontrolou posuvu, angažovanost, a stavu nářadí.
Toto oddělení zlepšuje konzistenci a snižuje riziko rozměrového posunu nebo špatné struktury povrchu.
8. Nástroje, Chladicí kapalina, a Strategie řezání
Nástroje
Výběr nástroje je ústředním bodem úspěšného CNC obrábění hliníku.
Hliník obecně nejlépe reaguje na ostré, leštěné břity s pozitivní geometrií, protože materiál řeže čistě, když nástroj stříhá spíše než tře.
Nástroj, který je příliš tupý nebo příliš agresivní, může podporovat tvorbu nahromaděné hrany, špatný tok třísek, a povrchové rozmazání.
Pro většinu hliníkových zakázek, Standardní volbou jsou tvrdokovové nástroje, zatímco nástroje s diamantovým hrotem se stávají obzvláště atraktivními ve velkoobjemových nebo vysoce křemíkových aplikacích.
Klíčová není pouze tvrdost nástroje, ale také kvalita hran, design flétny, a schopnost evakuace čipů.
Chladicí kapalina
Chladicí kapalina hraje při obrábění hliníku dvojí roli: řídí teplo a pomáhá čistit třísky.
V mnoha provozech, hlavním cílem není pouze snížení teploty, ale brání zpětnému řezání třísky a udržuje čistou zónu řezu.
To je důležité zejména při vrtání, klepání, hluboké kapsy, a frézování s dlouhým cyklem.
Nejúčinnější strategie chlazení závisí na obráběném prvku.
Povodňová chladicí kapalina, vnitřní chladicí kapalina, nebo směrovaná chladicí kapalina může být vhodná, za předpokladu, že odvod třísek zůstane stabilní a povrch obrobku zůstane čistý.
Strategie řezání
Hliník obecně umožňuje vysoké řezné rychlosti, ale rychlost funguje pouze tehdy, když proces zůstává pod kontrolou.
Strategie řezání by měla upřednostňovat stabilní zapojení, dostatečné množství krmiva pro tvorbu čistých třísek, a dráhy nástroje, které zabraňují zachycení třísek v kapsách nebo dírách.
Pro hrubování, cílem je efektivní úběr materiálu. Pro dokončení, cíl se posouvá směrem k vytváření čistého povrchu a rozměrové přesnosti.
S těmito dvěma fázemi by se nemělo zacházet stejně. Dobře naplánovaný proces hliníku používá agresivní řezání tam, kde to geometrie umožňuje, poté přejde na přísnější kontrolu pro finální přihrávky.
9. Kontrola integrity a kvality povrchu
Integrita povrchu
Při obrábění hliníku, integrita povrchu zahrnuje více než drsnost povrchu. Zakrývá také otřepy, Kvalita hrany, rozmazávání, škrábance, a lokální deformace.
Díl může splňovat toleranci na papíře a přesto být nevhodný, pokud je povrch poškozený nebo nekonzistentní.
To je důležité zejména u těsnicích ploch, viditelných plochách, a díly, které budou později eloxovány nebo potaženy.
Stopy po obrábění a znečištění mohou snížit konečný vzhled a ovlivnit následné zpracování.
Kontrola otřepů
Tvorba otřepů je jedním z nejčastějších problémů s kvalitou při CNC práci s hliníkem. Na výstupech otvorů se často objevují otřepy, ostré rohy, a okrajové přechody.
Mohou se zdát drobné, ale v praxi mohou při montáži překážet, kompromis bezpečnosti, a zvýšit náklady na konečnou úpravu.
Dobrý proces obrábění snižuje otřepy u zdroje díky správné geometrii nástroje, stabilní řezání, a vhodnou výstupní strategii.
Odjehlování by pak mělo být použito jako konečný krok, ne jako primární řešení.
Inspekce a kontrola procesu
Kontrola kvality by měla kontrolovat rozměry, okrajový stav, a konzistence povrchu dohromady.
V hliníkových dílech, vizuální povrch a kvalita hmatu často záleží téměř stejně jako na přesnosti rozměrů.
Pro produkční práce, důležitá je především opakovatelnost: proces musí produkovat stejný výsledek od části k části, nejen jediný přijatelný vzorek.
10. Aplikace hliníkových dílů pro CNC obrábění
CNC obrábění hliníku se uplatní všude tam, kde je nízká hmotnost, přesnost, a efektivita výroby se musí spojit.
Běžné oblasti použití
- Aerospace komponenty jako jsou držáky, žebra, pouzdra, a strukturální podpory
- Automobilové díly jako jsou skříně související s motorem, Mounts, obaly, a lehké konstrukční prvky
- Elektronická skříně a části tepelného managementu
- Průmyslové armatury a rámy strojů
- Spotřební výrobky které vyžadují vzhled i výkon
- Robotické a automatizační díly kde záleží na poměru tuhosti a hmotnosti
- Lékařské a laboratorní vybavení který těží z přesnosti a čisté povrchové úpravy
Přitažlivost hliníku v těchto oblastech je přímočará: je to světlo, Machinable, a kompatibilní s širokou škálou finálních povrchových úprav.
Díky tomu je praktickou volbou pro funkční i vizuálně exponované komponenty.
11. Jak optimalizovat svůj hliníkový CNC projekt
Začněte se správnou slitinou
Nejlepší projekt obrábění hliníku začíná výběrem materiálu.
6061 a 6082 jsou často silné univerzální volby, 7075 je lepší, když je prioritou síla, a lité slitiny jsou lepší, když je geometrie složitější než účinnost obrábění.
Design pro vyrobitelnost
Geometrie by měla podporovat obrábění, nebojovat s tím. Hluboké kapsy, křehké tenké stěny, a nepřístupné díry zvyšují náklady a riziko.
Návrh, který bere v úvahu přístup k nástroji, evakuace čipu, a podpora svítidel bude obvykle jednodušší a levnější na výrobu.
Přizpůsobte povrch funkci
Pokud bude díl eloxován, vyleštěný, nebo otryskané perličkami, tato volba by měla ovlivnit jak obrábění, tak kontrolu.
Díl by měl být opracován s ohledem na konečný povrch, zejména na viditelné nebo funkční tváře.
Kontrola dráhy nástroje a stability nastavení
Stabilní přípravek, strategie čistého data, a důsledné zapojení nástrojů je zásadní.
Mnoho problémů při obrábění hliníku nepochází ze samotného materiálu, ale z částečného pohybu, špatný tok třísek, nebo nekonzistentní zatížení nástroje.
Plán pro fázi výroby
Prototypové obrábění a výrobní obrábění nejsou totožné.
Jednorázový díl může snést více ručního ovládání, zatímco sériová výroba vyžaduje opakovatelnost, předvídatelná doba cyklu, a řízenou konečnou úpravou.
Proces by měl být od začátku navržen podle zamýšleného výrobního rozsahu.
12. CNC obrábění vs.. Přesné lití hliníku
| Srovnávací aspekt | CNC obrábění hliníku | Přesné lití hliníku |
| Výrobní princip | Materiál je odebírán z tvářeného nebo litého materiálu řízenými řeznými operacemi, jako je frézování, soustružení, vrtání, a klepání. Hliníkové slitiny lze obrábět rychle a ekonomicky. | Roztavená hliníková slitina se nalije do formy, aby se vytvořila část ve tvaru téměř sítě. Slitiny hliníku se vyznačují vysokou slévatelností, dobrá plynulost, nízký bod tání, rychlý přenos tepla, a dobrou jako litou povrchovou úpravu. |
| Rozměrová přesnost | Obecně lepší volba, když jsou vyžadovány úzké tolerance a přesné funkční povrchy. Jedná se o inženýrský závěr z řízené subtraktivní povahy CNC obrábění a téměř čistého tvaru odlévání. | Dobré pro geometrii téměř čistého tvaru, ale konečné kritické rozměry často ještě potřebují obrábění, protože odlévání je primárně proces formování tvaru. |
| Povrchová úprava | Obvykle poskytuje čistič, více kontrolovaný povrch jako obrobený, zejména na těsnicích plochách, otvory, a přesná rozhraní. | Dobrá povrchová úprava jako odlitek je jednou z hlavních výhod hliníkových odlévacích slitin, ale kritické povrchy mohou stále vyžadovat konečnou úpravu nebo opracování. |
Geometrická složitost |
Nejlepší pro tvary, které jsou přístupné nástroji a dosažitelné frézami, cvičení, a nudné nástroje. Složité interní formuláře jsou omezeny přístupem. Toto je inženýrský závěr. | Lepší pro složité kontury, Tenké sekce, a díly téměř čistého tvaru, jejichž obrábění z masivního materiálu by bylo nákladné. Slitiny hliníku jsou zvláště ceněny pro slévatelnost. |
| Využití materiálu | Nižší u složitých dílů, protože se odebírá více materiálu jako třísky. Obrábění hliníku je efektivní, ale generování čipu je s procesem nedílnou součástí. | Vyšší u složitých dílů, protože díl je vytvarován blízko konečnému tvaru, snížení odebraného materiálu. To vyplývá přímo z téměř čistého tvaru odlévání. |
| Náklady na nástroje a nastavení | Nižší počáteční náklady na prototypy a iterace návrhů, protože nejsou potřeba žádné nástroje pro formy. | Vyšší počáteční náklady, protože formy nebo nástroje musí být připraveny před zahájením výroby. To je odvozeno ze samotného procesu lití. |
Dodací lhůta |
Obvykle rychlejší u prototypů a malých sérií, protože výroba může začít přímo ze skladu. | Obvykle pomalejší na začátku, protože před zahájením lití je nutná příprava formy a nastavení procesu. |
| Typická technická rizika | Postavená hrana, opotřebení nástroje, problémy s evakuací čipů, Burry, a špatná kvalita povrchu při vysokém obsahu křemíku nebo při nekontrolovaných řezných podmínkách. | Vady odlitku, jako je pórovitost, srážení, nebo neúplné vyplnění jsou hlavní obavy, spolu s potřebou řídit chování vodíku a tuhnutí. |
| Nejvhodnější pro | Precision Houngs, závorky, armatury, obráběná rozhraní, Prototypy, a díly, kde je prioritou tolerance a kvalita povrchu. | Těla čerpadla, pouzdra, Komplexní obaly, Strukturální odlitky, a díly, kde je prioritou tvarová složitost a materiálová efektivita. |
13. Závěr
CNC obrábění hliníku je vyspělé, účinný, a vysoce flexibilní subtraktivní výrobní technologie přizpůsobená pro lehké kovové součásti.
Hliníková nízká hustota, vysoká tepelná vodivost, a vynikající tažnost mu dodává vynikající obrobitelnost,
zatímco jeho měkká textura, tendence k přilnavosti třísek, a vlastnosti tepelné roztažnosti přinášejí jedinečné obtíže při zpracování.
S rychlým rozvojem pětiosého spojového obrábění, inteligentní monitorování stresu, a ultra-přesná dokončovací technologie, CNC obrábění hliníku dále rozšíří své aplikační hranice v extrémních oblastech.
V budoucí průmyslové výrobě, inženýři by měli vybrat rozumné třídy slitin a schémata zpracování na základě pracovních podmínek, opustit hrubé empirické metody zpracování,
a spoléhat na standardizované řízení parametrů, abyste maximalizovali výhody nízké hmotnosti a ekonomické výhody hliníkových komponent.

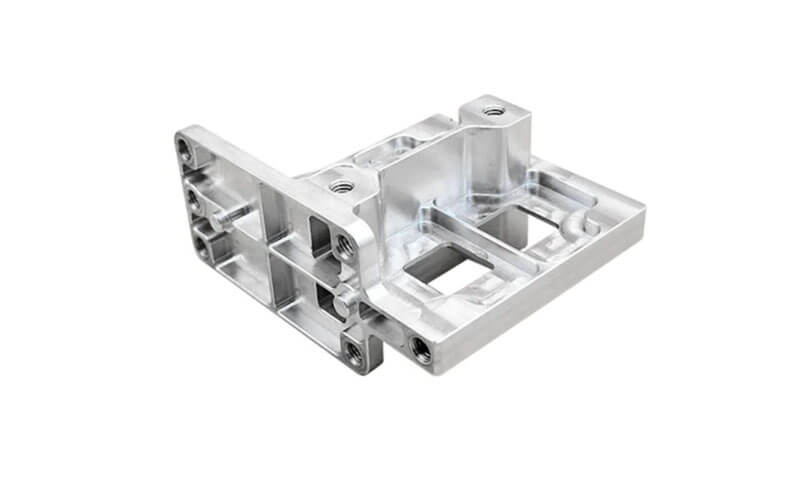

Služby CNC obrábění hliníku LangHe
ThengHe průmysl poskytuje vysoce přesné služby CNC obrábění hliníku na míru pro širokou škálu průmyslových a výrobních aplikací.
Se silnými schopnostmi ve frézování, soustružení, vrtání, klepání, a povrchovou úpravou na zakázku, Langhe může vyrábět hliníkové komponenty s úzkými tolerancemi, vynikající rozměrová konzistence, lehký výkon, a čistou povrchovou úpravu.
Od rychlých prototypů po malosériovou a velkosériovou výrobu, služba je navržena tak, aby podporovala složité geometrie, rychlý obrat, a stabilní opakovatelnost napříč různými druhy hliníku.
Vyžádejte si cenovou nabídku>>
Časté časté
Hliník se snadněji obrábí než ocel?
Ano, obecně se hliník snadněji obrábí a lze jej řezat mnohem vyššími rychlostmi, ale přesné chování závisí na rodině slitiny a obsahu křemíku.
Které hliníkové slitiny se nejhůře obrábějí?
Hliníkové slitiny s vysokým obsahem křemíku patří k nejobtížnějším, protože tvrdé křemíkové částice způsobují rychlé opotřebení nástroje.
Proč je eloxování tak běžné na obráběných hliníkových dílech?
Protože eloxování posiluje přirozený oxidový film a zvyšuje tvrdost, odolnost proti korozi, a odolnost proti otěru, zároveň umožňuje dekorativní barevnou úpravu.
Kdy je přesné lití lepší než CNC obrábění hliníku?
Přesné lití je často lepší, když je geometrie složitá, díl těží z tvarování blízkého tvaru sítě, a využití materiálu je prioritou.
CNC obrábění je lepší, když je přesné, dokončit, a dominuje flexibilita designu.
Co je největší problém obrábění hliníku?
Postavená hrana, rozmazávání, a špatný odvod třísek patří mezi nejčastější příčiny problémů s povrchovou úpravou a opotřebení nástroje.
