Investointivaluvirheet: Reaktiivinen huokoisuus vs invasiivinen huokoisuus

Esittely

Huokoisuus on yleisin ja ongelmallisin vikaperhe rauta- ja ei-rautametallivalutuotannossa.

Perustuu muodostumismekanismeihin, morfologiset ominaisuudet ja kaasulähteet, valuhuokoisuus luokitellaan perinteisesti kolmeen ydintyyppiin: invasiivinen huokoisuus, reaktiivinen huokoisuus ja saostunut huokoisuus.

Heistä, Etulinjan valimoteknikot sekoittavat usein reaktiivisen huokoisuuden ja invasiivisen huokoisuuden päällekkäisten morfologisten piirteiden ja korreloivien indusoivien tekijöiden vuoksi., varsinkin kuuman kuoren kaatamisen skenaarioissa, jotka on tarkoitettu yksinomaan teolliseen investointivaluun.

Näistä kahdesta vikatyypistä erityisen haastavia tekee se, että ne voivat näyttää pinnaltaan samanlaisilta, vaikka niillä on hyvin erilainen alkuperä.

Pinnan lähellä oleva huokosrypäle voi johtua kuori-metallireaktiosta, muottijärjestelmästä vapautuvien kaasumaisten tuotteiden kautta, tai sisäisen metallurgisen reaktion kautta itse sulassa.

Käytännössä, oikea tunnistaminen on tärkeämpää kuin pelkkä nimeäminen, koska ennaltaehkäisystrategia riippuu täysin lähteestä.

Tässä artikkelissa tarkastellaan reaktiivista huokoisuutta ja invasiivista huokoisuutta käytännön sijoitusvalun näkökulmasta: miltä ne näyttävät, miten ne muodostuvat, miksi niitä esiintyy, miten ne eroavat muista huokoisuustyypeistä, ja miten niitä ohjataan tuotannossa.

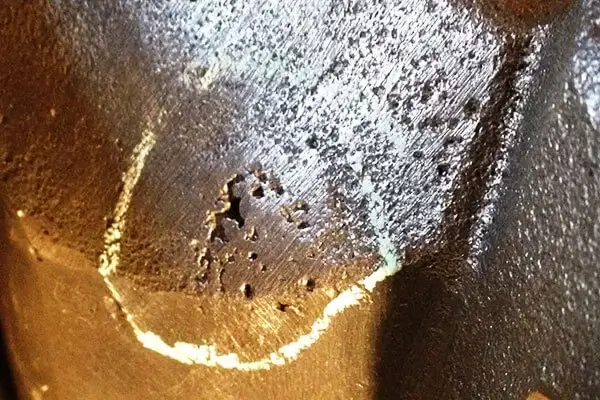

1. Mikä on reaktiivinen huokoisuus?

Reaktiivinen huokoisuus on eräänlainen valuvirhe, joka muodostuu, kun kemiallisia reaktioita esiintyy joko sulan metallin ja muotin välisessä rajapinnassa, tai itse sulassa metallissa, tuottaa kaasua, joka jää loukkuun jähmettymisen aikana.

Sisä- investointi, tämä tarkoittaa, että huokoset eivät tule pelkästään mekaanisesta jumiutumisesta tai pelkästään kaasun liukoisuuden vähenemisestä.

Se syntyy reaktioprosessissa, joka luo kuplia, destabiloi sulatetta, tai heikentää kuori-metallirajapintaa.

Tämä vika on erityisen tärkeä, koska se ilmenee usein lähellä pintaa tai juuri sen alapuolella, ja se ei välttämättä ole näkyvissä ennen koneistusta, hiominen, tai puhdistaminen paljastaa sen.

Monissa tapauksissa, valu näyttää hyväksyttävältä valetussa tilassa, mutta ongelma tulee ilmeiseksi vasta toissijaisen käsittelyn jälkeen.

Tämä tekee reaktiivisesta huokoisuudesta erityisen hankalaa tarkkuusvaluissa, jossa piilotetut viat voivat johtaa hylkäämiseen valmistussyklin myöhäisessä vaiheessa.

Reaktiivinen huokoisuus voi syntyä useista reiteistä:

• metalli-kuori reaktio, jossa sula metalliseos reagoi keraamisen muotin tai sen jäännösten kanssa;
• kuonaan liittyvä reaktio, jossa ei-metalliset sulkeumat ja hapetustuotteet osallistuvat kaasunmuodostusreaktioihin;
• sisäinen sulareaktio, jossa elementtejä, kuten hiiltä, happea, ja vety ovat vuorovaikutuksessa muodostaen kaasumaisia ​​tuotteita.

2. Reaktiivisen huokoisuuden tyypillinen morfologia

Reaktiivinen huokoisuus esiintyy usein kahdessa tunnistettavassa muodossa.

2.1 Pinnanalaiset tai ihonalaiset huokoset

Näitä huokosia löytyy yleisesti 1–3 mm valupinnan alapuolella, ja joskus suoraan oksidikuoren tai -pinnan alla.

Puhdistuksen aikana, koneistus, hiominen, tai puhallustyöt, ne paljastuvat, siksi niitä myös kutsutaan pinnan alla olevia huokosia.

Tyypillisiä ominaisuuksia ovat mm:

• pyöristää, päärynän muotoinen, tai pitkänomaisia ​​onteloita
• huokoskoko usein noin 1-3 mm
• sileät sisäpinnat
• metallisen tai kirkkaan hopean näköinen avattaessa
• joskus pystysuoraan suuntautuneita lyhyitä kanavia tai kapeat pitkänomaiset huokoset, jotka ulottuvat syvemmälle osaan

Koska ne ovat usein piilossa pinnan alla, nämä huokoset ovat erityisen hankalia tarkkuusvaluissa.

Osa saattaa näyttää hyvältä valetussa tilassaan, mutta paljastaa vakavan vian koneistuksen jälkeen.

2.2 Sisäiset reaktiohuokoset

Toinen reaktiivisen huokoisuuden muoto näkyy muodossa yhtenäisiä hunajakennomaisia ​​huokosryhmiä valun sisällä.

Nämä ovat usein päärynän muotoisia tai ryhmittyneitä kuplia, jotka jakautuvat suhteellisen tasaisesti.

Tämä lomake liittyy yleensä:

• sulareaktio kuonan kanssa
• sisäiset happi-hiilireaktiot
• vety-happi reaktiot
• hiili-vetyreaktiot erotusvyöhykkeillä

Huokoset voivat olla hajallaan tai ryhmittyneitä, riippuen siitä, missä reaktio tapahtui ja kuinka nopeasti valukappale jähmettyi.

3. Kuinka reaktiivinen huokoisuus muodostuu

Reaktiivinen huokoisuus on yleensä peräisin kahdesta pääreaktioreitistä.

3.1 Sulan metallin ja vaippajärjestelmän välinen reaktio

Sijoitusvalussa, kuoren ei ole tarkoitus horjuttaa metallia kemiallisesti.

Kuitenkin, tämä ihanne riippuu kuoren laadusta, ampumisaikataulu, kaatolämpötila, ja virtausreitin suunnittelu.

Reaktiivista huokoisuutta voi ilmetä, kun:

• ammus ei ole tarpeeksi ammuttu,
• vahaa tai hiiltä jää muottiin,
• ontelossa on edelleen haihtuvia yhdisteitä,
• tulenkestävän järjestelmän matalassa lämpötilassa sulavat epäpuhtaudet reagoivat kuuman metallin kanssa,
• metallivirta pysyy kosketuksessa paikallisen kuuman alueen kanssa liian kauan.

Sellaisissa tapauksissa, reaktiossa tai hajoamisessa muodostuneet kaasut pääsevät sulaan metalliin ja jäävät loukkuun jähmettymisen aikana.

Erityinen riski esiintyy lähellä porttijärjestelmä. Ikkuna-alue altistuu usein pitkäaikaiselle kuuman metallin törmäykselle.

Jos paikallinen kuorialue on ylikuumentunut tai korkean lämpötilan virtaus hankaa sitä toistuvasti, tulenkestävä aine voi reagoida, pehmentää, tai vapauttaa ei-toivottuja tuotteita.

Tästä syystä huokoset kerääntyvät usein porttien lähelle tai ensitörmäysalueiden ympärille.

3.2 Reaktio sulan metallin sisällä

Toinen polku on sisäinen. Tässä tapauksessa, sula metalli itsessään sisältää komponentteja, jotka reagoivat vallitsevissa kemiallisissa olosuhteissa.

Yleensä keskustellaan kolmesta yleisestä sisäisestä reaktiomekanismista.

Hiili-happireaktiohuokoset

Jos hapettumisenesto on epätäydellinen, liuennut happi voi reagoida hiilen kanssa sulassa muodostaen hiilimonoksidikaasua.

Tämä on klassinen huokosia muodostava reaktio teräksissä ja joissakin reaktiivisissa seoksissa.

CO-kuplat voivat kasvaa noustessa, imevät vetyä tai typpeä matkalla, ja jos jähmettyminen tapahtuu liian nopeasti, he ovat loukussa.

Tämän tyyppiset huokoset tuottavat usein a kennomainen tai sienimäinen rakenne.

Vety-happi reaktiohuokoset

Liuennut vety ja happi voivat yhdistyä muodostaen vesihöyryä tai veteen liittyviä kaasukuplia.

Jos nämä kuplat eivät karkaa ennen jähmettymistä, ne pysyvät huokosina, usein keskittynyt valun ylemmille vyöhykkeille tai kuumille pisteille.

Hiili-vetyreaktiohuokoset

Valun viimeisillä jäätymisalueilla, erottelu voi rikastaa jäännösnestettä hiilen ja vedyn suhteen.

Oikeissa olosuhteissa, metaanin kaltaista kaasua voi muodostua, luomalla paikallisia huokosryhmiä, erityisesti keskellä tai lopullisessa jähmettymisvyöhykkeessä.

Nämä sisäiset reaktiohuokoset ovat tärkeitä, koska ne osoittavat, että kaikkea huokoisuutta ei aiheuta yksinkertainen kaasunotto.

Joskus kaasu syntyy kemian vaikutuksesta sulatteen sisällä sen jälkeen, kun metalli on jo uunissa.

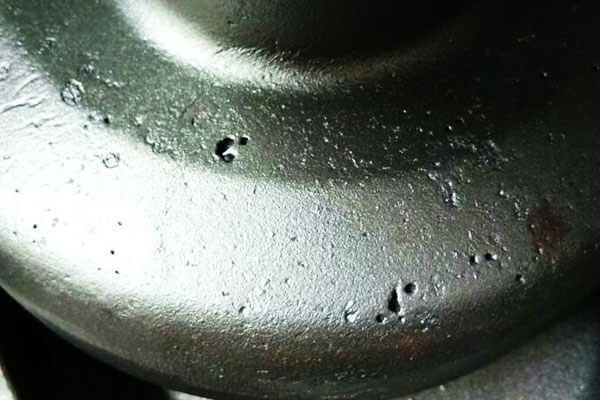

4. Mikä on invasiivinen huokoisuus?

Invasiivinen huokoisuus on valuvirhe, joka muodostuu, kun kaasu ulkoisesta muottijärjestelmästä, kuorijärjestelmä, tulenkestävä materiaali, tai apuaineet pääsevät muotin onteloon ja jäävät loukkuun metalliin jähmettymisen aikana.

Toisin kuin reaktiivinen huokoisuus, jota ohjaa kemiallinen reaktio, invasive porosity is primarily a gas-intrusion defect.

The gas source is outside the molten metal and “invades” the cavity environment during pouring or early solidification.

Sijoitusvalussa, this defect is often linked to:

• incomplete shell burnout,
• residual moisture in the shell or tooling,
• volatile decomposition products from wax or binder,
• poor shell firing,
• unstable or low-quality refractory materials,
• local overheating that causes shell release of gas.

Invasive porosity often appears near the casting surface, around gate regions, or in areas where the shell is exposed to intense thermal loading.

Because it is frequently hidden below the surface at first, the defect may only become visible after machining or cleaning.

Käytännön merkitys on, että invasiivinen huokoisuus viittaa yleensä a muotin valmistelu tai kuoren hallintaongelma, ei sula-kemian ongelma.

Tämä tarkoittaa, että oikea vastatoimi on parantaa työuupumusta, kuivuminen, kuoren laatu, ja onkalon puhtaus sen sijaan, että keskittyisi vain itse metallin jalostukseen.

5. Invasiivisen huokoisuuden tyypillisiä piirteitä

Invasiivinen huokoisuus liittyy usein seuraaviin piirteisiin:

• sijaitsee lähellä pintaa tai juuri sen alapuolella
• keskittynyt alueille, joihin vaikuttaa homekontakti tai kuoren kuumennus
• liittyy kuoren loppuunpalamiseen tai riittämättömään ampumiseen
• liittyvät usein tiettyihin porttijärjestelmän alueisiin
• voi näyttää pyöristetyltä, pitkänomainen, tai epäsäännöllisiä onteloita
• joskus mukana pinnan tummuminen, oksidipilkkuja, tai kuorijäämiä

Koska kaasulähde on ulkoinen, invasiivinen huokoisuus heijastaa usein muotin valmistusongelmaa sulakemian ongelman sijaan.

6. Invasiivisen huokoisuuden tärkeimmät syyt

6.1 Epätäydellinen kuoren loppuunpalaminen

Jos ammusta ei ole ammuttu kokonaan, jäljelle jäänyt vaha, orgaaninen sideaine, tai haihtuvia hajoamistuotteita voi jäädä ontelon sisään.

Kun kuuma metalli kaadetaan, nämä materiaalit hajoavat edelleen ja vapauttavat kaasua suoraan sulan rajapintaan.

Tämä on erityisen vaarallista, koska vapautunut kaasu tulee usein esiin juuri sillä hetkellä, kun muottipesä täytetään ja metalli alkaa jähmettyä..

6.2 Kosteutta kuoressa tai tulenkestävässä järjestelmässä

Kuoressa oleva vesi, pinnoitemateriaalit, tai aputyökalut voivat muodostaa höyryä altistuessaan sulalle metallille.

Pienetkin määrät kosteutta voivat riittää luomaan paikallista kaasunpainetta ja huokosten muodostumista, erityisesti hienojakoisissa tai ohutseinämäisissä valuissa.

6.3 Huono kuorimateriaalin laatu

Huonolaatuiset kuorimateriaalit voivat sisältää matalassa lämpötilassa sulavia epäpuhtauksia tai epävakaita komponentteja, jotka hajoavat kaatamisen aikana.

Tämä voi aiheuttaa mustia pilkkuja, kuonaan liittyvät viat, tai kaasuhuokoset valupinnan lähellä.

6.4 Riittävä polttolämpötila tai -aika

Jos kuorta ei lämmitetä oikeaan sintraus- tai palamislämpötilaan, haihtuvat aineet eivät välttämättä poistu kokonaan. Jäljelle jääneestä materiaalista tulee sitten kaasunlähde kaatamisen aikana.

6.5 Paikallinen ylikuumeneminen lähellä porttia

Syvennysalue voi olla alttiina kuumalle metallille pitkän aikaa.

Jos kuori tai tulenkestävä materiaali sisältää epästabiileja aineosia, korkea paikallinen lämpö voi laukaista kaasun vapautumisen tai paikallisia reaktiotuotteita, jotka näkyvät ryhmittyneinä huokosina.

7. Teoreettinen luokittelukiista ja sisäinen korrelaatio

Reaktiivisen huokoisuuden ja invasiivisen huokoisuuden välinen raja on epäselvä käytännön investointivalutuotannossa, aiheuttaa pitkäaikaisia ​​luokittelukiistoja metallurgian tutkijoiden keskuudessa.

Perinteisten luokituskriteerien mukaan, reaktiivinen huokoisuus on peräisin kemiallisista reaktioista, kun taas invasiivinen huokoisuus johtuu fysikaalisesta kaasuinvaasiosta.

Kuitenkin, varsinaisissa hot-shell-valuprosesseissa, useimmat rajapinnan reaktiiviset huokoset täyttävät samanaikaisesti kaksoisvikaominaisuudet:

kemialliset reaktiot sulan metallin ja kuorien välillä muodostavat kaasumaisia ​​tuotteita, ja vasta muodostunut kaasu tunkeutuu suoraan nestemäiseen metalliin muodostaen lopullisia huokosia.

Tunnettu valumonografia Valuvirheiden syyt ja ehkäisy tarkkuussijoitusvaluissa luokittelee tyypilliset ihonalaiset reaktiiviset huokoset suoraan invasiivisen huokoisuuden perheeseen, koska kaasun lopullinen muodostumiskäyttäytyminen noudattaa invaasiomekanismia.

Tässä artikkelissa ehdotetaan tarkistettua luokittelulogiikkaa, joka soveltuu investointivaluihin:

määritellä viat kaasuntuotantoreitit teoreettista tutkimusta varten, ja määrittele viat kaasun tunkeutumiskäyttäytymistä paikan päällä tehtävää laaduntarkastusta varten.

Rajapinnan ihonalaiset huokoset ovat pohjimmiltaan kemiallisesti reaktiivisia, mutta invasiivisia muodostaessaan kuvioita,

joka paljastaa luontaisen korrelaation kahden tarkkuusvalulle ainutlaatuisen huokoisuustyypin välillä.

Lisäksi, huonosti hapettunut sula teräs, jossa on runsaasti oksidisulkeumia, osoittaa korkeampaa kemiallista aktiivisuutta.

Oksidiepäpuhtaudet eivät vain ydintä endogeenisiä reaktiivisia huokosia, vaan myös kiihdyttävät metalli-kuoren rajapintareaktioita, lisäämällä epäsuorasti invasiivisen huokoisuuden muodostumisen todennäköisyyttä.

Suurin ero mekanismissa

Reaktiivinen huokoisuus on a reaktiosta johtuva vika. Se muodostuu, kun kaasuja tuotetaan kemiallisessa vuorovaikutuksessa, joko sulatteen sisällä tai metalli-muotin rajapinnassa.

Tyypillisiä esimerkkejä ovat hiili-happireaktiot, vety-happi reaktiot, tai sulan metallin ja matalassa lämpötilassa sulavien kuoren epäpuhtauksien väliset reaktiot.

Invasiivinen huokoisuus on a gas-intrusion defect.

Se tapahtuu, kun haihtuvaa ainetta, jäännöskosteutta, epätäydelliset loppuunpalamistuotteet, tai kuoren hajoamiskaasut pääsevät muotin onteloon ja jäävät loukkuun metallin jähmettyessä.

Käytännön vertailu

8. Miksi nämä viat ovat erityisen vaarallisia

Reaktiivinen ja invasiivinen huokoisuus ovat enemmän kuin kosmeettisia ongelmia. Ne voivat aiheuttaa vakavan loppupään riskin, koska ne ovat usein piilossa, kunnes osa koneistetaan tai otetaan käyttöön.

Pääriskejä ovat mm:

• alentunut paineen eheys
• pienempi väsymisvoima
• huono pinnanlaatu koneistuksen jälkeen
• painetta kantavien osien vuoto
• huono vastaus pinnoitukseen, kiillotus, tai päällyste
• piilotetut sisäiset vikaklusterit, jotka välttyvät silmämääräiseltä tarkastukselta
• hylkääminen toissijaisten leikkausten jälkeen

Arvokkaissa valuissa, huokoset, jotka tulevat näkyviin vasta viimeistelyn koneistuksen jälkeen, voivat muuttaa hyväksyttävältä vaikuttavan valukappaleen romuksi.

Tämä on yksi syy, miksi nämä viat ovat niin turhauttavia tarkkuusvalussa.

9. Kuinka ehkäistä reaktiivista huokoisuutta

Reaktiivista huokoisuutta kontrolloidaan eliminoimalla olosuhteet, jotka sallivat kemiallisten reaktioiden synnyttää kaasua sulassa metallissa tai sen ympärillä.

Koska vika on reaktiovetoinen, ehkäisyyn on keskityttävä sulattaa kemiaa, sulattaa puhtautta, kuoren yhteensopivuus, ja lämpökuri.

Tärkeintä on pysäyttää reaktio ennen kuin se muodostaa kaasufaasin, joka voi jäädä loukkuun jähmettymisen aikana.

9.1 Vahvista suladeoksidaatio- ja jalostuskäytäntöjä

Epätäydellinen deoksidaatio on yksi yleisimmistä reaktioon liittyvien huokosten esiasteista.

Kun liuennutta happea jää sulatteeseen, se voi reagoida hiilen tai muiden aktiivisten aineiden kanssa muodostaen kaasua.

Kurillinen dehapetuskäytäntö vähentää tätä riskiä alentamalla sulatteen happipotentiaalia ja minimoimalla reaktiokuplien muodostumisen.

Tehokas valvonta sisältää:

• käyttämällä seosjärjestelmään sopivaa hapettumisenestoainetta,
• lisäämällä hapettumisenestoaineita oikeaan aikaan,
• varmistaa riittävän sekoittumisen ilman liiallista sekoitusta,
• välttää viivästynyttä tai osittaista hoitoa,
• varmistetaan, että sula ei ole jo oksidikuormitettu ennen kaatamista.

Deoksidaatio ei ole vain metallurginen vaihe. Se on stabiilisuusvaihe, joka määrittää, meneekö sula muottiin kemiallisesti kontrolloidussa vai reaktiivisessa tilassa..

9.2 Säilytä sulatteen puhtaus ja kuonanpoisto

Reaktiivinen huokoisuus liittyy usein kuonan läsnäoloon, oksidit, ja ei-metalliset sulkeumat.

Nämä materiaalit voivat toimia reaktiopaikkoina tai kaasunmuodostuksen kantajina.

Jos sulate sisältää epästabiileja oksideja tai jäännöskuonaa, valusta tulee paljon herkempi huokoisuudelle.

Puhdas sulatus vaatii:

• perusteellinen kuonan kuoriminen,
• huolellista uunin harjoittelua,
• sekundaarisen hapettumisen minimoiminen,
• liiallisen turbulenssin välttäminen,
• ja asianmukaiset portit, jotka eivät johda kuonaa onteloon.

Mitä puhtaampi sula, sitä pienempi on mahdollisuus, että reaktioydin muodostuu ja kasvaa huokoseksi.

9.3 Paranna kuori-metalli yhteensopivuutta

Keraamisen kuoren on oltava kemiallisesti yhteensopiva sulan seoksen kanssa.

Jos kuori sisältää matalassa lämpötilassa sulavia epäpuhtauksia, epävakaat komponentit, tai reaktiivisia jäämiä, metalli-muotin rajapinnasta tulee reaktioalue.

Tämä on erityisen tärkeää sijoitusvalussa, koska muotin pinta toistetaan suoraan valussa.

Ennaltaehkäisytoimenpiteitä ovat mm:

• käyttämällä vakaata, korkealaatuisia tulenkestäviä materiaaleja,
• sideainekemian hallintaan,
• välttää saastumista kuorimateriaalissa,
• valita kasvotakit, jotka kestävät kemiallista hyökkäystä,
• ja vahvistetaan vaipan käyttäytyminen todellisessa kaatolämpötilassa.

Hyvin sovitettu kuori ei vain pidä sulaa. Se säilyttää valurajapinnan kemiallisen eheyden.

9.4 Poista jäännöshiili ja haihtuvat tuotteet kuoresta

Jäännösvaha, sideaineen hajoamistuotteet, ja hiilipitoiset kalvot voivat laukaista rajapintareaktioita.

Jos niitä ei ole poistettu kokonaan ennen kaatamista, ne voivat muodostaa kaasua tai heikentää paikallista pinnan vakautta muottipesässä.

Tämä ongelma voimistuu usein kuumilla vyöhykkeillä, kuten porttialueilla tai kulmissa, joissa metallin viipymäaika on pidempi.

Tämän riskin vähentämiseksi:

• varmistaa täydellisen palamisen,
• polta kuorta riittävän pitkään orgaanisten jäämien poistamiseksi,
• varmista, että onteloon ei jää hiilikalvoa,
• ja varmista, että kuori on täysin stabiloitunut ennen valua.

Pointti on yksinkertainen: jos kuori sisältää edelleen reaktiivista materiaalia, valu perii ongelman.

9.5 Hallitse paikallista ylikuumenemista, varsinkin portin lähellä

Monet reaktiiviset huokoset ryhmittyvät lähelle porttijärjestelmää, koska siellä sula metalli tulee ensin sisään ja missä paikallinen lämpöaltistus on suurin.

Jos ingate-alue pysyy korotetussa lämpötilassa liian kauan, se voi nopeuttaa tulenkestävän hajoamista tai edistää paikallista kemiallista reaktiota.

Tätä voidaan vähentää mm:

• portin geometrian parantaminen,
• lyhentää törmäysaikaa,
• tasapainottaa täyttönopeutta,
• välttää liian aggressiivisia kaatoolosuhteita,
• ja järjestelmän suunnittelu niin, että portista ei tule lämpöä kuumaa pistettä.

Hyvä porttisuunnittelu ei tarkoita vain virtausta. Kyse on myös kemikaalialtistuksen ajan ja voimakkuuden rajoittamisesta.

9.6 Vältä liiallista tulistusta

Kuumempi sula ei aina ole parempi sula.

Liiallinen tulistus voi tehostaa hapettumista, nopeuttaa tulenkestävää vuorovaikutusta, ja lisää reaktioiden aiheuttaman kaasun muodostumisen todennäköisyyttä.

Lämpötilan tulee olla riittävän korkea varmistaakseen täydellisen täytön, mutta ei niin korkealla, että metalli pysyy kemiallisesti yliaktiivisena liian kauan.

Oikea lämpöikkuna riippuu:

• kevytmetallityyppi,
• osan paksuus,
• muotin esilämmitys,
• porttisuunnittelu,
• ja haluttu pintalaatu.

Reaktiivisen huokoisuuden ehkäisyssä, lämpötila on säätömuuttuja, ei voimankertoja.

9.7 Paranna prosessin jäljitettävyyttä

Reaktiivinen huokoisuus esiintyy usein kuvioissa, jotka on sidottu tiettyyn lämpöön, operaattorit, kuori-erät, tai uunin olosuhteissa.

Jos prosessia ei ole dokumentoitu hyvin, vikaa on vaikea eristää.

Hyödyllisiä jäljitettävyystuotteita ovat mm:

• sulamislämpötilahistoria,
• hapettumisen ajoitus,
• kuonanpoistokirjat,
• shell erä- ja laukaisutiedot,
• kaatojärjestys,
• ja vian sijainnin kartoitus.

Kun reaktiivinen huokoisuus toistuu, vastaus on usein jo prosessitietueessa.

10. Kuinka ehkäistä invasiivista huokoisuutta

Invasiivinen huokoisuus estetään pitämällä ei-toivotut kaasut ennen kaikkea poissa muotin ontelosta.

Koska tämä vika liittyy yleensä kuoreen, tulenkestävä, kosteus, tai burnout-ongelmia, valvontastrategian on keskityttävä kuivuus, ampumisen laatu, kuoren vakaus, ja puhtaan ontelon valmistelu.

10.1 Varmista täydellinen vahanpoisto ja burnout

Epätäydellinen burnout on yksi yleisimmistä invasiivisen huokoisuuden syistä.

Kaikki vahajäämät, sideaine, tai kuoreen jäänyt orgaaninen materiaali voi hajota kaatamisen aikana ja vapauttaa kaasua suoraan onteloon.

Tämä kaasu voi sitten jäädä loukkuun metallin jähmettyessä.

Tämän estämiseksi:

• käytä täysin validoitua vahanpoistosykliä,
• varmista, että vahajäämät on poistettu kokonaan,
• Varmista, että loppuunpalamisen viipymäaika on riittävän pitkä,
• ja varmista ennen kaatamista, että ontelossa ei ole hiiltyneitä jäänteitä.

Tyhjältä näyttävä kuori ei välttämättä ole todella puhdas kuori.

10.2 Poista kuoren kosteus

Kosteus on suora kaasunlähde. Jopa pienet määrät vettä kuoressa, pinnoite, tai aputyökalut voivat leimahtaa höyryksi altistuessaan sulalle metallille.

Invasiivinen huokoisuus pahenee usein, kun kuoren kuivuminen on epätäydellistä tai kun kosteutta ei valvota kuoren valmistuksen ja kaatamisen välillä.

Parhaita käytäntöjä ovat mm:

• kuoren täysin kuivaaminen jokaisen pinnoitusvaiheen jälkeen,
• kuorien säilyttäminen valvotuissa olosuhteissa,
• esilämmitä kunnolla ennen kaatamista,
• ja kondensoitumisen estäminen käsittelyn aikana.

Kuoren tulee olla kuiva paitsi pinnalla, mutta koko sen paksuuden ja sisäisen huokosrakenteen.

10.3 Paranna kuoren materiaalin laatua

Huonolaatuinen tulenkestävä materiaali voi sisältää epästabiileja aineosia, matalassa lämpötilassa sulavia epäpuhtauksia, tai valun aikana hajoava kontaminaatio.

Nämä materiaalit voivat vapauttaa kaasua, aiheuttaa pintavikoja, tai horjuttaa onteloympäristöä.

Vahvempi kuorijärjestelmä vaatii:

• vakaa tulenkestävä valinta,
• kontrolloitu hiukkaskokojakautuma,
• puhtaat sideainejärjestelmät,
• ja johdonmukaiset kuoren muodostusmenettelyt.

Laadukkaat kuorimateriaalit vähentävät kaasun vapautumisen riskiä ja parantavat myös valun pinnan eheyttä.

10.4 Polta kuori oikeaan lämpötilaan ja kestoon

Kuoren ampuminen ei ole vain voimankehitysvaihe. Se on myös kaasunsäätövaihe.

Oikea poltto poistaa haihtuvat aineet, stabiloi kuoren rakennetta, ja vähentää riskiä, ​​että itse muotista tulee kaasun lähde kaatamisen aikana.

Ennaltaehkäisy riippuu:

• riittävä polttolämpötila,
• liotusaika riittää,
• kunnollinen kuoren jäähdytys ennen valua,
• ja välttää alipoltettuja tai osittain sintrattuja muotteja.

Jos kuori ei ole täysin stabiloitunut, se voi silti käyttäytyä kuin kaasulähde.

10.5 Hallitse sulan metallin lämpövaikutusta

Jos homeontelo ylikuumenee paikallisesti liian pitkään, kuoren osat voivat alkaa hajota tai vapauttaa kaasua.

Tämä on erityisen tärkeää porttien lähellä, paksut leikkeet, ja metalliset törmäysvyöhykkeet.

Hyödyllisiä säätimiä ovat mm:

• Säädä portti niin, että metallivirtaus on tasaista,
• vähentää tarpeetonta lämpöpitoisuutta,
• välttää liian pitkää viipymistä yhdellä muottialueella,
• ja kaatonopeuden tasapainottaminen ontelon täyttövaatimusten kanssa.

Tavoitteena on antaa metallin täyttää ontelo muuttamatta muotia kaasugeneraattoriksi.

10.6 Minimoi apumateriaalien aiheuttama saastuminen

Muottijärjestelmä ei ole ainoa mahdollinen kaasunlähde.

Apumateriaalit, työkalut, kalusteet, ja siirtolaitteet voivat kaikki kuljettaa kosteutta tai haihtuvaa kontaminaatiota prosessiin.

Jos niitä ei kuivata tai puhdisteta kunnolla, ne voivat edistää invasiivista huokoisuutta samalla tavalla kuin viallinen kuori.

Valvontatoimenpiteisiin tulisi kuulua:

• aputyökalujen kuivaaminen ennen käyttöä,
• voitelu- tai puhdistusaineiden aiheuttaman saastumisen estämiseksi,
• käsittelylaitteiden puhtaana pitäminen,
• ja välttää altistumista kosteille ympäristöille ennen kaatamista.

Pienilläkin kosteuslähteillä voi olla merkitystä tarkkuusvalussa.

10.7 Käytä tarkastusta havaitaksesi kuoreen liittyvät ongelmat ajoissa

Kuoren huokoisuus on usein ennustettavissa, jos valmistusprosessia seurataan huolellisesti.

Halkeilu, heikkoja kuorialueita, mustuneita alueita, epätäydellinen burnout, tai epätavallinen pinnan jäännös voi kaikki olla merkki ongelmasta ennen valun kaatamista.

Käytännön tarkastusrutiini pitäisi tarkistaa:

• kuoren ulkonäkö ampumisen jälkeen,
• ontelon puhtaus,
• kosteustila,
• paikallinen kuoren vahvuus,
• ja johdonmukaisuus erästä toiseen.

Mitä aikaisemmin kuorivika havaitaan, sitä halvempaa on korjata.

10.8 Standardoi kuoriprosessin parametrit

Invasiivista huokoisuutta ilmenee usein, kun kuoren valmistus vaihtelee erästä toiseen. Standardointi vähentää tätä vaihtelua ja parantaa toistettavuutta.

Standardoinnin pitäisi kattaa:

• lietteen viskositeetti,
• kastovälit,
• stukkosarja,
• kuivumisaika,
• vahanpoistosykli,
• ampumisaikataulu,
• ja kaatamista edeltävät käsittelyolosuhteet.

Kurilla rakennetusta kuorijärjestelmästä tulee paljon vähemmän todennäköisesti kaasulähde.

11. Johtopäätös

Reaktiivinen huokoisuus ja invasiivinen huokoisuus ovat kaksi toisiinsa kietoutunutta, mutta kuitenkin olennaisesti erillistä huokoisuusvirhettä, jotka hallitsevat viallisia sijoitusvaluja.

Reaktiivinen huokoisuus syntyy sulan metallin välisistä kemiallisista reaktioista, seoselementtejä, oksidikuona ja keraamiset kuoret, jaettu ihonalaisiksi rajapintahuokosiksi ja endogeenisiksi soluhuokosiksi muodostumispaikkojen perusteella.

Invasiivinen huokoisuus tarkoittaa tyhjiä vikoja, jotka muodostuvat epätäydellisesti sintrautuneista tai huonolaatuisista keraamisista kuorista, jotka tunkeutuvat sulaan metalliin..

Huokoisuuteen liittyvien hylkäysasteiden vähentämiseksi, valimoiden on erotettava vikatyypit morfologisten ominaisuuksien ja jakelusääntöjen avulla,

ja toteuttaa yhdistettyjä ohjausstrategioita, jotka kattavat sulan metallin sulatuksen, kuoren valmistus, sintrausspesifikaatio ja kaatoparametrien optimointi.

Reaktiivisen huokoisuuden ja invasiivisen huokoisuuden välisen korrelaation ja olennaisten erojen selventäminen ei ainoastaan ​​auta teknikoita poistamaan virhearvioita päivittäisissä vikaanalyyseissä, vaan tarjoaa myös standardoidun teoreettisen perustan nykyaikaisten sijoitusvalujen laadunvalvontajärjestelmien jalostamiselle..

Nimikkeistö

1. Ihonalainen huokoisuus: Reaktiivisen huokoisuuden haara, joka jakautuu 1–3 mm valupintojen alle, yksinomaan investointivaluteräskomponenteille
2. Kuumakuoren kaataminen: Vakio teollinen kaatotila tarkkuusvaluon käyttämällä esisintrattuja korkean lämpötilan keraamisia muotteja
3. Oksidin ydin: Oksidikuonasulkeumat, jotka tarjoavat kiinnityspisteitä reaktiiviseen kuplien muodostumiseen
4. Superheat kaatamalla: Lämpötilaero sulan metallin todellisen lämpötilan ja lejeeringin likviduslämpötilan välillä
