Valmistusteollisuudessa, Koko koneistusmenetelmien kirjon ymmärtäminen on välttämätöntä prosessiinsinööreille, koneisto, ja tuotannon suunnittelijat.
Vuosia, alan uudet tulokkaat ovat kamppailleet erottaakseen erilaiset leikkausprosessit – milloin kääntää, milloin jyrsitään, milloin jauhaa, ja milloin hylätä perinteiset menetelmät kokonaan sähköisten tai laserpohjaisten prosessien hyväksi.
Tämä hämmennys on ymmärrettävää. Koneistusmaailma on laajentunut dramaattisesti viimeisen vuosisadan aikana, kehittyy yksinkertaisesta manuaalisesta sorvauksesta kehittyneeseen ekosysteemiin CNC -koneistus keskuksia, sähköpurkauskoneet, laserleikkurit, ja vesisuihkujärjestelmät.
Jokaisella prosessilla on omat vahvuutensa, rajoitukset, ja ihanteelliset sovellukset – ja väärän valitseminen voi johtaa osien romutukseen, vaurioituneet työkalut, ja turhia kuluja.
Tämä artikkeli selittää järjestelmällisesti 13 yleisiä koneistusmenetelmiä, mukaan lukien 8 perinteiset koneistusprosessit ja 5 erityisiä koneistustekniikoita, auttaa insinöörejä ymmärtämään periaatteensa, edut, rajoitukset, ja tyypilliset sovellukset.
1. Osanmuodostuksen kolme perusperiaatetta
Jokainen mekaaninen komponentti, yksinkertaisesta aluslevystä monimutkaiseen turbiinin siipään, valmistetaan yhdellä kolmesta valmistusperiaatteesta.
Nämä periaatteet määrittelevät, kuinka materiaali muuttuu raaka-aineesta valmiiksi osaksi – ja ne toimivat ensisijaisena erona eri käsittelymenetelmien välillä..
Periaate 1: Materiaalin muodostuminen (Δm ≈ 0)
Materiaalinmuodostusprosesseissa, työkappaleen kokonaismassa pysyy lähes muuttumattomana ennen ja jälkeen käsittelyn.
Materiaalin poistamisen tai lisäämisen sijaan, olemassa oleva materiaali muotoillaan uudelleen plastiset muodonmuutokset, vaiheen muunnos, tai kiinteytymistä.
Näitä prosesseja käytetään pääasiassa komponenttien alkuperäisten muotojen valmistukseen, yleisesti nimetty aihiot, esimuotteja, tai lähes verkon muotoisia osia.
Muodotuille osille voidaan sitten tehdä toissijaisia työstötoimenpiteitä tarkkojen mittojen ja pintavaatimusten saavuttamiseksi.
Materiaalinmuodostusprosessit ovat erityisen tärkeitä, koska ne määräävät perusmateriaalin rakenteen, mekaaniset ominaisuudet, ja lopullisen komponentin valmistustehokkuus.
| Käsitellä | Valmistusmekanismi | Tyypilliset sovellukset | Keskeiset edut |
| Valu | Sula metalli kaadetaan muottipesään ja jähmettyy haluttuun muotoon. | Pumppukotelot, venttiilirungot, moottorilohkot, konekiväärit, monimutkaiset rakenneosat. | Tuottaa erittäin monimutkaisia geometrioita, sisäiset kohdat, ja suuret komponentit suhteellisen vähän materiaalihukkaa. |
| Taonta | Kuumennettu metalli muotoillaan puristusvoimien avulla muottien avulla, lehdistö, tai vasarat. | Akselit, vaihde, kytkentävarret, painekomponentit, ilmailu-. | Parantaa mekaanisia ominaisuuksia hienostuneen viljavirtauksen ansiosta, korkeampi lujuus, ja ylivoimainen väsymyksenkestävyys. |
Jauhemetallurgia |
Metallijauheet puristetaan paineen alaisena ja sintrataan korotetuissa lämpötiloissa kiinteiden komponenttien muodostamiseksi. | Laakerit, suodattimet, vaihde, kulutusta kestävät komponentit, tarkkuusosat. | Erittäin korkea materiaalin käyttöaste, kontrolloitu huokoisuus, ja kyky tuottaa erityisiä materiaalikoostumuksia. |
Keskeinen käsitys: Vaikka nämä prosessit eivät ole "koneistamista" perinteisessä mielessä, ne tarjoavat lähtöaineen – aihion – jota useimmat tarkkuuskomponentit vaativat.
Periaate 2: Materiaalin poisto (Δm < 0)
Materiaalin poisto, tunnetaan myös nimellä vähentävä valmistus, on tavanomaisen koneistuksen perusperiaate.
Näissä prosesseissa, ylimääräinen materiaali poistetaan alkuperäisestä työkappaleesta, kuten valukappaleesta, taonta, baarivarasto, tai levy – luodaksesi lopullisen geometrian tarkat mitat, toleranssit, ja pintakäsittelyt.
Tähän kategoriaan kuuluvat yleisimmin käytetyt koneistusmenetelmät:
- Kääntäminen.
- Jyrsintä.
- Poraus.
- Tylsä.
- Hionta.
- Hammaspyörän työstö.
- Sähköpurkauksen koneistus (EDM).
Materiaalin poisto on edelleen hallitseva tarkkuusmekaanisten komponenttien valmistustapa, koska se tarjoaa erinomaisen hallinnan lopullisen osan laatuun.
Ydinominaisuudet:
- Materiaali poistetaan, tuottaa lastuja tai lastuja.
- Saavuttaa korkeimman mittatarkkuuden ja pinnan viimeistelyn.
- Yleisimmin käytetty menetelmä tarkkuuskomponenttien valmistukseen.
Keskeinen käsitys
Materiaalin poisto on tarkkuusvalmistuksen perusta, koska se muuntaa lähes verkon muotoiset aihiot toimiviksi suunnittelukomponenteiksi.
Tyypillinen teollinen valmistusreitti noudattaa usein tätä kaavaa:
Valu / Takominen → Karkea työstö → Lämpökäsittely → Tarkkuustyöstö → Pinnan viimeistely
Tämä yhdistelmä tasapainottaa materiaalitehokkuutta, mekaaninen suorituskyky, ja ulottuvuuden tarkkuus.
Periaate 3: Materiaalin lisäys (Δm > 0)
Materiaalinlisäysprosessit luovat komponentteja lisäämällä, tallettaminen, tai materiaalien liittämistä yhteen.
Toisin kuin vähentävä valmistus, joka poistaa ylimääräisen materiaalin, lisäysprosessit lisäävät materiaalin määrää tuotannon aikana.
Tähän kategoriaan kuuluvat sekä perinteiset liitosteknologiat että nykyaikaiset lisäainevalmistusmenetelmät.
| Käsitellä | Valmistusmekanismi | Tyypilliset sovellukset | Keskeiset edut |
| Hitsaus | Materiaalit yhdistetään lämmöllä, paine, tai molempien yhdistelmä pysyvän siteen luomiseksi. | Rakenteelliset puitteet, putkilinjat, paineastiat, säiliö, raskasvarusteet. | Tuottaa vahvat kestoliitokset ja mahdollistaa suurten rakenteiden tehokkaan valmistuksen. |
| Juostava / Juottaminen | Täytemetalli sulatetaan ja jakautuu komponenttien kesken ilman perusmateriaaleja sulattamatta. | Lämmönvaihtimet, elektroniset komponentit, tarkkuuskokoonpanot. | Mahdollistaa erilaisten materiaalien liittämisen minimaalisella lämpösäröllä. |
3D tulostus (Lisäaineiden valmistus) |
Materiaali kerrostetaan kerros kerrokselta digitaalisen mallin mukaan. | Prototyypit, kevyet rakenteet, räätälöidyt lääketieteelliset osat, monimutkaiset geometriat. | Tarjoaa poikkeuksellisen suunnitteluvapauden ja mahdollistaa monimutkaisten muotojen nopean valmistuksen. |
Keskeinen käsitys: Additiivinen valmistus on erityisen arvokasta prototyyppien valmistuksessa, mukautetut osat, ja geometriat, joita on mahdotonta tai erittäin vaikea saavuttaa vähennysmenetelmillä.
2. Se 8 Perinteiset koneistusprosessit: Valmistuksen selkäranka
Perinteinen koneistus perustuu mekaanisiin leikkaustyökaluihin materiaalin poistamiseksi työkappaleesta.
Nämä prosessit ovat valmistavan teollisuuden työhevosia, pystyy tuottamaan kaikkea yksinkertaisista akseleista monimutkaisiin muotteihin ja meisteihin. Tässä ovat 8 yleisimmät perinteiset prosessit, heidän toimintaperiaatteensa, ja niiden ihanteelliset sovellukset.
Kääntäminen: Pyörivien osien prosessi
Työperiaate:
CNC: n kääntyminen on koneistusprosessi, jossa työkappale pyörii (ensisijainen liike) ja yksipisteinen leikkaustyökalu liikkuu lineaarisesti (syöttöliikettä).
Sorvi on työstökone, jota käytetään sorvaukseen. Kun työkappale pyörii, työkalu poistaa materiaalia ja muodostaa sylinterimäisiä profiileja, kasvot, kapenetus, langat, ja muut pyörimisominaisuudet.
Miksi Excelin kääntäminen:
Sorvaus tarjoaa poikkeuksellisen tarkkuuden pyöriville osille prosessin luontaisen vakauden ansiosta.
Pyörivä työkappale varmistaa, että kaikki ominaisuudet ovat samankeskisiä samalle akselille, jolloin on helppo saavuttaa erinomainen koaksiaalisuus ja kohtisuora pintojen välillä.
Leikkausprosessi on jatkuva (ei keskeytyksiä), mahdollistaa suuret leikkausnopeudet, Erinomainen pinta, ja työkalun pitkä käyttöikä.
| Parametri | Tyypillinen alue | Huomautuksia |
| Pinnan karheus | Rata 0.1 - 3.2 µm | Ei-rautametallien timanttisorvaus voi saavuttaa Ra <0.1 µm. |
| Mitat tarkkuus | ±0,01 – 0.05 mm | Tarkkuussorvit voivat saavuttaa ±0,005 mm. |
| Tyypilliset materiaalit | Metallit, muovit, komposiitit | Ei sovellu erittäin koville materiaaleille (>HRC 60) ilman erikoistyökaluja. |
Sovellukset:
- Lieriömäiset osat: akselit, nastat, rullat
- Levyn muotoiset osat: laipat, vaihde, lentopyörät
- Kierrekomponentit: pukut, ruuvit, pähkinä
- Epäkeskiset ja ei-pyöreät osat (nokkasorveilla)
Konetyypit:
- Vaakasuorat sorvit: Yleisin tyyppi; käsittelee laajan valikoiman osakokoja.
- Pystysuuntaiset sorvit: Käytetty isoille, raskaat levyn muotoiset komponentit (ESIM., jarrurummut, suuret vaihteet).
- Sveitsin tyyppinen (automaattinen) sorvi: Ihanteellinen pieneen, pitkä, ja monimutkaiset osat (ESIM., kellon komponentit, lääkinnälliset laitteet).
- CNC-sorvauskeskukset: Moniakseliset koneet, jotka pystyvät monimutkaisiin toimintoihin (kääntyminen, jyrsintä, poraus) yhdessä asetelmassa.
Käytännön vinkki: Sorvaus on valintaprosessi mille tahansa osalle, jolla on hallitseva pyörimisakseli. Suuren määrän tuotantoa varten, CNC-sorvit, joissa on tankosyöttölaitteet, voivat toimia ilman valvontaa tuntikausia.
Jyrsintä: Monipuolinen monikäyttöinen
Työperiaate:
CNC -jyrsintä käyttää pyörivää monihampaista leikkuria (ensisijainen liike) materiaalin poistamiseen paikallaan olevasta tai liikkuvasta työkappaleesta.
Terän akseli on tyypillisesti kohtisuorassa työkappaleen pintaan nähden (päätyjyrsintä) tai rinnakkain sen kanssa (reunajyrsintä).
Jyrsintä voi tuottaa tasaisia pintoja, lähtö- ja saapumisaukot, taskut, ääriviivat, ja monimutkaiset 3D-muodot.
Miksi Excelien jyrsintä:
Jyrsintä on monipuolisin koneistusprosessi. Oikealla leikkurilla ja asetuksella, se voi työstää melkein mitä tahansa työkappaleen ominaisuutta: litteät pinnat, uria, profiilit, ontelo, ja jopa monimutkaisia 3D-pintoja.
Jaksottainen leikkaustoiminto, samalla kun se tuottaa jonkin verran tärinää, mahdollistaa korkean metallinpoistonopeuden.
Keskeinen ero: Ylös Milling vs. Alasjyrsintä:
| Jyrsintätyyppi | Leikkaustoiminta | Paras jhk | Työkalu |
| Jyrsintä ylös (Tavanomainen) | Lastun paksuus kasvaa nollasta maksimiin. | Vanhemmat koneet takaiskulla; kovakuoriset valut ja takomot. | Lyhyempi (sisäänkäynnin hankauksen takia). |
| Alasjyrsintä (Kiivetä) | Lastun paksuus pienenee maksimista nollaan. | CNC-koneet välyksen kompensoinnilla; Parempi pintapinta. | Pidempi (puhtaampi sisäänkäynti; vähemmän hankausta). |
Leikkausmenetelmät:
- Päätyjyrsintä: Leikkuuakseli kohtisuorassa työkappaleeseen nähden; käytetään kolikkopeleihin, taskut, ja profiilit.
- Kehäjyrsintä: Leikkurin akseli yhdensuuntainen työkappaleen kanssa; käytetään tasaisille pinnoille.
- Pintajyrsintä: Litteäpintainen leikkuri, jossa terät; käytetään suurille tasaisille pinnoille.
- Perhonleikkaus: Yksipistetyökalu suurille tasaisille pinnoille; alhainen tuotantoaste, mutta hyvä viimeistely.
Sovellukset:
- Litteät pinnat: yläkasvot, asennustyyny
- Urat ja urat: T-paikat, keilat, lohenpyrstöjä
- Monimutkaiset profiilit: vaihde, kamerat, juoksupyöräilijä
- 3D ääriviivat: homeen onteloita, kuolla pinnat, ilmailu-
- Kierteen jyrsintä: korkealaatuiset langat kovista materiaaleista
Toleranssit ja pinnan viimeistely:
| Parametri | Tyypillinen alue |
| Pinnan karheus | Rata 0.8 - 6.3 µm |
| Mitat tarkkuus | ±0,02 – 0.10 mm |
| Tarkkuusjyrsintä | ±0,005 – 0.01 mm (huippuluokan laitteilla) |
Käytännön vinkki: Jyrsinnässä, Ota aina huomioon asennuksen jäykkyys. Pitkä, hoikat leikkurit taipuvat, mikä johtaa huonoon pintakäsittelyyn ja epätarkkuuteen. Käytä lyhyttä, jäykkä työkalu, jos mahdollista.
Höyläys: Edullinen tasainen pintaratkaisu
Työperiaate:
Höyläys on koneistusprosessi, jossa yksipisteinen leikkaustyökalu liikkuu suorassa linjassa (ensisijainen liike), edestakaisin liikkuvan pöydän päällä olevan työkappaleen leikkaaminen.
Työkappale liikkuu kiinteän työkalun ohi, joka poistaa materiaalikerroksen jokaisella ajolla. Työkalu palaa alkuun leikkaamatta (tyhjäkäynti).
Miksi höylätä Exceliä:
Höyläys on edullinen ratkaisu suurien koneistukseen, litteät pinnat, erityisesti yksittäisille osille tai pienille erille.
Koneet ovat suhteellisen yksinkertaisia ja edullisia, ja työkalut ovat perus (HSS -työkalut).
Pitkä, suorat iskut ovat ihanteellisia suorien pintojen, kuten konealustojen, työstöön, opasteita, ja suuret pohjalevyt.
| Parametri | Tyypillinen alue | Huomautuksia |
| Pinnan karheus | Rata 1.6 - 6.3 µm | Hyvä mutta karkeampi kuin jyrsintä. |
| Mitat tarkkuus | ± 0,05 - 0.20 mm | Vähemmän tarkka kuin jyrsintä. |
| Tuotantoaste | Matala | Tyhjäkäynti hukkaa aikaa. |
Sovellukset:
- Suuri, litteät pinnat: konekiväärit, sängyt, ja pöydät
- Suorat urat: V-uri, lohenpyrstöjä, keilat
- Yksittäiset osat ja pienet erätyöt: korjaus- ja huoltotyöt
- Työkaluhuone ja meistien valmistussovellukset
Rajoitukset:
- Matala tuottavuus: tyhjäkäynti rajoittaa tuotantonopeutta.
- Matala tarkkuus: ei niin tarkkaa kuin jyrsintä.
- Rajoitettuja muotoja: voi tuottaa vain tasaisia tai suoraviivaisia piirteitä.
Käytännön vinkki: Höyläys soveltuu parhaiten töihin, joissa jyrsinkoneen tai asennuksen kustannukset ovat kohtuuttomat. Sitä käytetään harvoin suurten volyymien tuotannossa.
Poraus: Reikien tekemisen perusta
Työperiaate:
Poraus on prosessi, jossa työkappaleeseen luodaan pyöreä reikä pyörivällä monipisteleikkaustyökalulla, jota kutsutaan poraksi (tai kierreporaa).
Pora pyörii (ensisijainen liike) ja syötetään työkappaleeseen (syöttöliike). Kärjen leikkuureunat poistavat materiaalia, kun huilut evakuoivat lastut.
Miksi porata Exceliä:
Poraaminen on yksinkertaisin ja taloudellisin tapa tehdä reikiä metalliin.
Se voidaan suorittaa laajalla valikoimalla työstökoneita: porapuristimet, jyrsintäkoneet, ja jopa käsiporat. Poraus on tyypillisesti ensimmäinen vaihe reiänvalmistusoperaatioiden sarjassa.
| Parametri | Tyypillinen alue | Huomautuksia |
| Reikien kokoalue | 0.1 - 100+ mm | Pienet reiät vaativat erityisiä mikroporoja. |
| Reiän syvyys | Jopa 10× halkaisija (standardi) | Syvät reiät vaativat erikoistyökaluja (aseen poraus). |
| Mitat tarkkuus | ± 0,05 - 0.2 mm | Poraus on rouhintatoimintoa; reiät voivat olla ylimitoitettuja. |
| Pintapinta | Rata 3.2 - 12.5 µm | Suhteellisen huono verrattuna kalvaukseen. |
Yleiset poraukseen liittyvät toiminnot:
| Käyttö | Kuvaus | Tarkoitus |
| Reading | Suurentaa ja viimeistelee olemassa olevan reiän tarkkaan halkaisijaan. | Tarkka reiän mitoitus; parannettu pyöreys ja pinnan viimeistely. |
| Vastaporaus | Suurentaa reiän yläosan halkaisijaltaan suuremmaksi. | Luo olakkeen ruuvin päälle (kantapääruuvi). |
| Uppoaminen | Luo kartiomaisen suippeen reiän yläosaan. | Tasakantaisiin ruuveihin ja purseenpoistoon. |
| Napauttaminen | Leikkaa sisäkierteet reikään. | Kierteitetyille kiinnikkeille. |
Yleiset porausongelmat:
| Ongelma | Aiheuttaa | Ratkaisu |
| Ylimitoitettu reikä | Poran huojunta; kulunut porakone; väärä ruokinta. | Käytä keskiporaa; tarkista poran kohdistus; vähentää rehua. |
| Reiän sijaintivirhe | Työkappaleen liike; huono asettelu. | Kiinnitä työkappale; käytä porausjigiä. |
| Purseen muodostuminen | Väärät porausparametrit. | Käytä purseenpoistotoimintoa; vähennä rehua poistuttaessa. |
Käytännön vinkki: Tarkkaan reikien tekemiseen, Aloita aina keskiporalla tarkan aloituspisteen luomiseksi, poraa sitten kokoon, ja lopuksi ryhdistäytyä lopulliseen ulottuvuuteen.
Tylsä: Precision Enlargement Process
Työperiaate:
Poraus on prosessi, jossa olemassa olevaa reikää suurennetaan ja hiotaan tarkan koon saavuttamiseksi, pyöreys, ja pintapinta.
Poraus suoritetaan sorvilla (käyttämällä tylsää tankoa) tai porakoneella.
Yksipisteinen työkalu syötetään reikään akselia pitkin, ohuen materiaalikerroksen poistaminen.
Miksi tylsät Excelit:
Poraus on valittu prosessi reiän halkaisijan suuren tarkkuuden saavuttamiseksi, samankeskeisyys, ja linjaus.
Se voi korjata aikaisempien toimintojen sijaintivirheet (ESIM., poraus) ja se on välttämätön suurille ja syville rei'ille, joita ei voida kalvata tai porata tarkasti.
| Parametri | Tyypillinen alue | Huomautuksia |
| Reiän halkaisija | 5 - 500+ mm | Rajaa poratangon halkaisija. |
| Syvyys | Työkalun jäykkyys rajoittaa. | Syvät poraukset vaativat jäykän, hyvin tuettu poratanko. |
| Mitat tarkkuus | ±0,01 – 0.05 mm | Tarkkuusporaus on erittäin tarkkaa. |
| Pintapinta | Rata 0.4 - 3.2 µm | Erittäin hyvä. |
Sovellukset:
- Tarkat reiät: kotelot, moottorin sylinterit, hydraulikomponentit
- Reikien kohdistaminen: joissa useat reiät vaativat tarkan koaksiaalisuuden
- Halkaisijaltaan suuret reiät: liian suuret reiät tavallisille kalville
- Olemassa olevien reikien korjaus: vaurioituneiden tai väärin kohdistettujen reikien korjaaminen
Käytännön vinkki: Poraustankojen tulee olla jäykkiä; pienikin taipuma voi aiheuttaa puhetta ja epätarkkuutta. Käytä lyhintä mahdollista työkalun ulkonemaa.

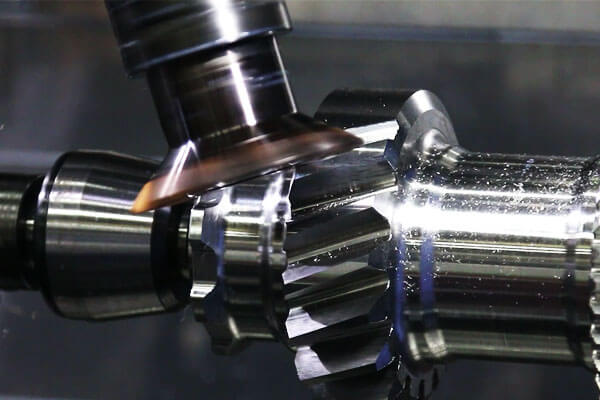

Hammaspyörän leikkaus ja hammasprofiilien työstö
Työperiaate:
Varusteet leikkaaminen kattaa useita prosesseja, joita käytetään hammaspyörien hampaiden valmistukseen, rajat, ja muut hammastetut komponentit. Kaksi yleisintä menetelmää ovat hopping ja vaihteiston muotoiluun.
- Harrastus: Pyörivä leikkuri (liesi) syötetään pyörivän työkappaleen poikki, hammaspyörän hampaiden muodostaminen jatkuvalla leikkaustoiminnolla. Hobbing on erittäin tuottava ja sitä käytetään laajalti kanto- ja kierrevaihteissa.
- Vaihteen muotoilu: Työkappaleeseen painetaan edestakaisin liikkuva leikkuri, jolla on sama hammasprofiili kuin hammaspyörässä, tuottaa hampaita yksi kerrallaan. Muotoilu on hitaampaa, mutta voi tuottaa sisäisiä hammaspyöriä ja joitain monimutkaisia profiileja.
Miksi Gear Cutting Excels:
Hammaspyörän leikkausprosessit on suunniteltu erityisesti tuottamaan tarkkoja, vahva, ja hiljaiset hammaspyörän hampaat. Ne ovat vakiomenetelmä useimpien hammaspyörien ja urien valmistukseen.
Tyypillinen hammaspyörän työstötehoalue
| Parametri | Tyypillinen alue | Huomautuksia |
| Moduuli / Halkaisija | Moduuli 0,5–20+ | Kattaa pienet tarkkuusvaihteet suuriin teollisuusvaihteisiin. |
| Vaihteen halkaisija | 10-1000+ mm | Pääasiassa koneen kapasiteetti rajoittaa. |
| Hampaiden tarkkuus | ISO-luokka 5–8 | Korkeampia laatuja käytetään tarkkuussovelluksissa. |
| Pinnan karheus | RA 0,8-3,2 μm | Sileät hampaiden pinnat vähentävät kitkaa ja toimintamelua. |
| Tyypilliset materiaalit | Hiiliteräs, seosteräs, ruostumaton teräs, valurauta, pronssi | Materiaalin valinta riippuu kuormituksesta, nopeus, ja ympäristö. |
Yleiset hammaspyörän leikkaus- ja hammasprofiilien työstömenetelmät
| Menetelmä | Työperiaate | Parhaat sovellukset |
| Gear Hobbing | Pyörivä keittolevyleikkuri tuottaa jatkuvasti hammaspyörän hampaita, kun työkappale pyörii synkronoituna. | Huippumääräinen hammaspyörien tuotanto, kierrevaihteet, ja teollisuusvaihteistot. |
| Vaihteen muotoilu | Edestakaisin liikkuva leikkuri tuottaa hampaat synkronoidun leikkausliikkeen kautta. | Sisäiset vaihteet, rajat, olkapyörät, ja monimutkaiset hammaspyöräprofiilit. |
Este |
Monihampainen avennin poistaa materiaalin yhdellä progressiivisella ajolla. | Sisäisten vaihteiden tuotanto suuria määriä, keilat, ja splainit. |
| Muotojyrsintä | Muotoiltu jyrsin leikkaa yksittäisiä hammasväliä halutun profiilin mukaan. | Suuret vaihteet, pieniä eriä, korjaustyöt, ja räätälöityjä varustemalleja. |
| Vaihde- | Hiomakäsittely poistaa pieniä määriä materiaalia lämpökäsittelyn jälkeen. | Erittäin tarkkoja karkaistuja vaihteita käytetään autoteollisuudessa, ilmailu-, ja korkean suorituskyvyn koneet. |
Käytännön vinkki: Hammaspyöritys on taloudellisin tapa suurivolyymiiseen vaihteistotuotantoon. Muotoilua käytetään sisäisille hammaspyörille ja monimutkaisille muodoille.
Hionta: Tarkkuusviimeistelyprosessi
Työperiaate:
Hionta käyttää pyörivää hiomalaikkaa (koostuu tuhansista kovista, teräviä rouheita) materiaalin poistamiseen leikkaamalla, kyntö, ja hankausta.
Hiomalaikka toimii monihampaisena leikkaustyökaluna, mutta negatiivisella kallistuskulmalla, tuloksena erittäin sileä, korkean tarkkuuden pinta.
Miksi hiotaan Exceliä:
Hionta on valintaprosessi, jolla saavutetaan paras pintakäsittely ja mittatarkkuus, varsinkin kovettuneilla materiaaleilla (HRC > 45).
Se voi korjata lämpökäsittelyn vääristymiä ja tuottaa litteitä, yhdensuuntaiset pinnat.
| Parametri | Tyypillinen alue | Huomautuksia |
| Pinnan karheus | Rata 0.05 - 0.8 µm | Tarkkuushionta voi saavuttaa Ra <0.05 µm. |
| Mitat tarkkuus | ±0,001 – 0.005 mm | Hionta on tarkin koneistusprosessi. |
| Materiaalin kovuus | Jopa 70 HRC | Voi hioa karkaistuja teräksiä, karbidit. |
| Tyypilliset materiaalit | Karkaistuja teräksiä, työkalut, karbidit, keramiikka | Kaikki kovaa, hauras materiaalit. |
Yleiset hiontaprosessit:
| Tyyppi | Kuvaus | Sovellukset |
| Pinnan hionta | Tasaisten pintojen hionta. | Muottilevyt, konepöydät, työkalu. |
| Sylinterimäinen hionta | Ulkoisten lieriömäisten pintojen hionta. | Akselit, nastat, laakeripäiväkirjat. |
| Sisäinen hionta | Sisäisten sylinterimäisten pintojen hionta. | Laakeripesät, sylinterin reiät. |
| Keskitön hionta | Lieriömäinen hionta ilman keskuksia. | Suuren volyymin akselituotanto. |
| Työkalun ja leikkurin hionta | Leikkuutyökalujen hionta. | Teroitusporat, päätyytteet, kiskot. |
| Ryömintähionta | Syvä, hidassyöttöinen jauhatus. | Monimutkaiset profiilit kovissa materiaaleissa. |
Käytännön vinkki: Jauhaminen tuottaa merkittävää lämpöä, joka voi aiheuttaa lämpövaurioita (hiontapoltto) ja jäännöstressi. Käytä runsaasti jäähdytysnestettä ja asianmukaisia jauhatusparametreja.
Muodostuu: Profiilin erikoisala
Työperiaate:
Muotohiontaan käytetään muotoiltua hiomalaikkaa tai CNC-ohjattua prosessia kompleksin hiomiseen, epälineaariset profiilit.
Pyörä on pukeutunut tiettyyn muotoon, joka sitten hiotaan työkappaleeseen.
Tämä on hionnan laajennus erikoissovelluksiin, joissa vaaditaan tiettyä muotoa tai profiilia.
Miksi lomakehionta Excelit:
Muotohionta voi tuottaa erittäin tarkkoja, monimutkaiset profiilit karkaistuissa materiaaleissa, erinomaisella pintakäsittelyllä ja mittatarkkuudella.
Se on valintaprosessi muottien muodostamiseen, rei'itys, ja muotit.
Sovellukset:
- Muotin ontelot
- Die profiilit
- Monimutkaiset ääriviivat työkalujen ja meistien valmistuksessa
- Tarkkuusprofiilit ilmailu-avaruuskomponenteissa
Käytännön vinkki: Muotohionta on erikoistunut, korkea hinta prosessi, perusteltua vain silloin, kun vaaditaan äärimmäistä tarkkuutta ja erinomaista pintakäsittelyä.
3. Se 5 Erityiset prosessit: Ei-perinteinen koneistus
Perinteiset leikkuutyökalut kamppailevat – tai epäonnistuvat kokonaan – erittäin kovien materiaalien kanssa (työkalut, karbidit, keramiikka), monimutkaiset geometriat (syvät ontelot, mikro-ominaisuudet), tai kun lämpö- tai mekaaniset vauriot on minimoitava.
Erikoisprosessit käyttävät materiaalin poistamiseen muita energiamuotoja kuin mekaanista leikkausta, tarjota ratkaisuja näihin haasteisiin.
Sähköpurkauksen koneistus (EDM)
Työperiaate:
EDM-tunnetaan myös kipinäeroosiona - poistaa materiaalia sarjalla nopeasti toistuvia sähköpurkauksia (kipinöt) elektrodin väliin (työkalu) ja työkappale.
Kipinät syövyttävät pieniä määriä materiaalia sekä elektrodista että työkappaleesta.
Työkappale upotetaan dielektriseen nesteeseen (ESIM., deionisoitua vettä tai öljyä) ohjaamaan purkausta ja huuhtelemaan pois kuluneet hiukkaset.
EDM-tyypit:
| Tyyppi | Kuvaus | Sovellukset |
| Uppoaja EDM (Ram EDM) | Elektrodi muotoillaan halutun ontelon negatiiviseksi. | Muotin ontelot, kuolla uppoamassa, monimutkaiset 3D-ontelot. |
| Langa EDM (WEDM) | Ohut, jatkuvasti liikkuva lanka toimii elektrodina. | Profiilit, ääriviivat, tarkkuusosat; aihiot meistien leimaamiseen. |
| Pienreikäinen EDM | Halkaisijaltaan pieni elektrodi hienoporaukseen, syviä reikiä. | Jäähdytysreiät, polttoaineen ruiskutussuuttimet. |
Miksi EDM Excels:
EDM voi työstää mitä tahansa johtavaa materiaalia, kovuudestaan riippumatta. Se voi tuottaa monimutkaisia, monimutkaiset muodot (mukaan lukien terävät kulmat) korkealla tarkkuudella ja erinomaisella pintakäsittelyllä.
Prosessi ei käytä mekaanista voimaa, joten ohutseinäiset ja herkät osat voidaan työstää ilman vääristymiä.
| Parametri | Tyypillinen alue | Huomautuksia |
| Pinnan karheus | Rata 0.2 - 3.2 µm | Riippuu viimeistelystä; erinomainen viimeistelyyn. |
| Mitat tarkkuus | ±0,005 – 0.02 mm | Tarkkuus, erityisesti lanka-EDM:ssä. |
| Materiaalin kovuus | Jopa 70 HRC | Käytännössä rajoittamaton johtaville materiaaleille. |
| Materiaalin johtavuus | Pitää olla sähköä johtava. | Ei sovellu keramiikkaan, muovit, tai lasi. |
Sovellukset:
- Home ontelot ja kuolee
- Ruiskumuotit muoville
- Lentokoneiden moottorikomponentit
- Lääkinnälliset laitteet
- Monimutkaiset ääriviivat ja profiilit
Käytännön vinkki: EDM on hidas prosessi, joten sitä käytetään tyypillisesti viimeistelytoimintoihin, ei rouhintaan.
Sähkökemiallinen koneistus (ECM)
Työperiaate:
ECM on ei-perinteinen koneistusprosessi, joka poistaa materiaalia anodisella liuotuksella. Työkappale (anodi) ja muotoiltu työkalu (katodi) ne upotetaan elektrolyyttiin.
Niiden välillä kulkee suuri tasavirta, ja metalli-ionit liukenevat työkappaleesta, jotka sitten viedään elektrolyyttivirtauksen mukana.
Miksi ECM Excels:
ECM voi työstää kovia ja vaikeasti työstettäviä materiaaleja ilman työkalujen kulumista ja ilman lämpövaikutuksia.
Prosessi kykenee suuriin materiaalinpoistonopeuksiin ja voi tuottaa monimutkaisia muotoja, joilla on hyvä pintakäsittely. Se soveltuu erityisen hyvin irtomateriaalin poistoon.
| Parametri | Tyypillinen alue | Huomautuksia |
| Pinnan karheus | Rata 0.2 - 0.8 µm | Erittäin hyvä viimeistely. |
| Mitat tarkkuus | ± 0,05 - 0.2 mm | Alempi tarkkuus kuin EDM. |
| Materiaalin kovuus | Jopa 70 HRC | Käytännössä rajoittamaton; materiaalin tulee olla johtavaa. |
| Materiaalin poistonopeus | Korkea | Soveltuu bulkkipoistoon. |
Sovellukset:
- Suihkumoottorin terät ja siivet
- Aseen piipuja (rihlat)
- Lääketieteelliset implantit
- Muotit muoville
- Kovaa, monimutkaiset ilmailu-avaruuskomponentit
Käytännön vinkki: ECM on erikoistunut prosessi, joka vaatii merkittäviä investointeja laitteisiin ja elektrolyyttien käsittelyyn. Se on perusteltua suurilla tuotantomäärillä tai vaihtoehtoisten menetelmien vaikeudella.
Laserkoneistus
Työperiaate:
Lasertyöstö käyttää erittäin fokusoitua koherentin valonsädettä (laser) sulaa, höyrystyä, tai poista materiaalia työkappaleesta.
Laserpiste siirretään pinnan poikki tietokoneohjattujen peilien tai liikevaiheiden avulla.
Miksi Laserkoneistus Excelit:
Lasertyöstö on nopeaa, tarkka, ja kontaktiton prosessi. Se voidaan suorittaa mille tahansa materiaalille (metallit, muovit, keramiikka, lasi, komposiitit) ja voi saavuttaa erittäin hienoja ominaisuuksia (muutamaan mikroniin asti).
Prosessi ei aiheuta mekaanisia voimia, joten ohuita ja herkkiä osia voidaan käsitellä.
| Parametri | Tyypillinen alue | Huomautuksia |
| Kerfin leveys | 0.02 - 0.2 mm | Erittäin kapeat leikkaukset. |
| Leikkausnopeus | Jopa 50 m/minun | Korkea levymateriaaleille. |
| Ominaisuuden koko | Alas 10 µm | Mikrokoneistukseen. |
| Materiaali | Käytännössä mitä tahansa materiaalia | Metallit, muovit, keramiikka, lasi. |
| Tarkkuus | ±0,01 – 0.05 mm | Tarkkuus. |
Sovellukset:
- Leikkaus: ohutlevy, profiilit, putket
- Poraus: tarkkoja reikiä, jäähdytysaukot
- Kaiverrus ja merkintä: osienumerot, logot
- Mikrokoneistus: lääketieteelliset stentit, mikroelektroniikka
- Pinnan teksturointi: luo mikrokarheutta
Käytännön vinkki: Lasertyöstö synnyttää lämpövaikutteisen alueen (Hass). Materiaaleille, jotka ovat herkkiä lämpövaurioille, harkitse lyhyen pulssin käyttöä (pikosekunti/femtosekunti) laserit.
Ultraäänikoneistus (USM)
Työperiaate:
Ultraäänikoneistuksessa käytetään työkalua, joka tärisee korkealla taajuudella (20-40 kHz) ja amplitudi (10-50 µm).
Hankaava liete (ESIM., boorikarbidi tai piikarbidi vedessä) tulee työkalun ja työkappaleen väliin.
Tärisevä työkalu iskee hankaavia hiukkasia työkappaletta vasten, materiaalin poistaminen mikrosirulla ja eroosiolla.
Miksi USM Excels:
USM on valintaprosessi kovien ja hauraiden materiaalien koneistamiseen, joita on vaikea tai mahdoton työstää perinteisillä menetelmillä.
Se on erityisen tehokas sähköä johtamattomille materiaaleille (keramiikka, lasi, kiviä) ja materiaaleja, joilla on alhainen sähkönjohtavuus.
| Parametri | Tyypillinen alue | Huomautuksia |
| Pinnan karheus | Rata 0.2 - 1.6 µm | Hyvä viimeistely. |
| Mitat tarkkuus | ±0,005 – 0.02 mm | Tarkkuus. |
| Materiaali | Kovaa, hauras, johtamattomat materiaalit | Keramiikka, lasi, kiviä, karbidit. |
| Työkalujen kuluminen | Kohtuullinen | Hankaavat hiukkaset kuluttavat työkaluja. |
Sovellukset:
- Reikien poraus keramiikkaan ja lasiin
- Kehittyneiden komposiittien koneistus
- Die uppoaminen koviin materiaaleihin
- Puolijohde- ja elektroniikkakomponentit
Käytännön vinkki: USM on hidas prosessi, joten se on tyypillisesti rajoitettu arvokkaisiin tai vaikeasti työstettäviin osiin.
Vesisuihkukoneistus
Työperiaate:
Vesisuihkukoneistuksessa käytetään korkeapaineista vesivirtaa (hankaavien hiukkasten kanssa tai ilman) kuluttaa ja leikata materiaalia. Paineet voivat vaihdella 2,000 kohtaan 6,000 baari (30,000 kohtaan 90,000 psi).
Vesi pakotetaan halkaisijaltaan pienen aukon läpi, luodaan yliäänisuihku, joka vaikuttaa työkappaleeseen.
Miksi Waterjet Excels:
Vesisuihkutyöstö on kylmäleikkausprosessi – lämpövaikutusaluetta ei ole, ei lämpövääristymiä, eikä metallurgisia muutoksia.
Se voi leikata monenlaisia materiaaleja, mukaan lukien metallit, muovit, lasi, komposiitit, ja jopa ruokaa.
Prosessi on erittäin joustava, voi aloittaa mistä tahansa (ohjausreikää ei tarvita), ja tuottaa sileän, tarkka reuna.
| Parametri | Tyypillinen alue | Huomautuksia |
| Leikkauspaksuus | Jopa 200+ mm | Riippuen materiaalista ja hioma-aineesta. |
| Kerfin leveys | 0.5 - 1.5 mm | Kapea. |
| Leikkaustoleranssi | ± 0,05 - 0.2 mm | Hyvä tarkkuus. |
| Pintapinta | Rata 0.8 - 6.3 µm | Hyvä viimeistely. |
| Ei lämpövaikutusaluetta | Kyllä | Ei lämpövaurioita. |
Sovellukset:
- Paksut metallilevyt: alumiini, ruostumaton teräs, titaani
- Hauraita materiaaleja: kivi, lasi, keramiikka
- Komposiitti: laminoidut materiaalit (ei delaminaatiota)
- Elintarvikekäsittely: elintarvikkeiden leikkaaminen
- Ilmailu-: monimutkaiset muodot edistyneissä materiaaleissa
Käytännön vinkki: Vesisuihkukoneistus on tehokas ja joustava prosessi, mutta se on suhteellisen hidas ja tuottaa suuren määrän melua ja jätelietettä.
Se soveltuu parhaiten paksuille tai vaikeasti leikattaville materiaaleille, joissa muut prosessit aiheuttaisivat lämpövaurioita.
4. Tekniset ohjeet koneistusmenetelmien valintaan
Ei ole olemassa universaalisti täydellistä koneistusprosessia. Optimaalinen valinta riippuu:
- Materiaalin ominaisuudet.
- Osan geometria.
- Tuotantomäärä.
- Tarkkuusvaatimukset.
- Pintakäsittelyvaatimukset.
- Valmistuskustannukset.
| Soveltaminen | Suositeltu prosessi | Miksi? |
| Pyörivät osat (akselit, nastat) | Kääntäminen | Erinomainen lieriömäisille muodoille; hyvä pintakäsittely ja tarkkuus. |
| Litteät pinnat, lähtö- ja saapumisaukot, taskut | Jyrsintä | Erittäin monipuolinen; voi tuottaa monenlaisia muotoja. |
| Suuri, litteät pinnat (yksittäisiä osia) | Höyläys | Alhaiset kustannukset yksinkertaisille osille; hyvä korjaukseen ja huoltoon. |
| Tarkat reiät | Poraus + Reaming tai tylsä | Poraus karkeaa reikää varten; kalvaus/poraus lopulliseen kokoon ja tarkkuuteen. |
| Hammaspyörän hampaat | Harrastus, Muotoilu | Suuren määrän tuotanto; standardoidut prosessit. |
Kovetetut materiaalit (HRC > 45) |
Hionta tai EDM | Hionta tasaisille pinnoille; EDM monimutkaisille muodoille. |
| Monimutkaiset 3D-ontelot | EDM tai jyrsintä (5-akseli) | EDM syvälle, monimutkaiset muodot; 5-akselijyrsintä suurempia osia varten. |
| Erittäin kova, johtamattomat materiaalit | Ultraäänikoneistus | Keramiikka, lasi, kiviä. |
| Lämpöherkkiä materiaaleja | Vesisuihkukoneistus | Ei lämpövaikutusaluetta; minimaalinen vääristymä. |
| Tarkkuus, pienet ominaisuudet | Laserkoneistus | Erittäin hienot ominaisuudet, nopeasti, kontaktiton. |
5. Johtopäätös
Koneistuksen maailma on laaja ja monimutkainen, mutta sen ytimessä, se perustuu kolmeen materiaalin muuntamisen perusperiaatteeseen – muodostumiseen, poistaminen, ja lisäys – ja joukko hyvin määriteltyjä prosesseja, jotka voidaan sovittaa tiettyihin osavaatimuksiin.
Se 8 perinteiset prosessit - sorvaus, jyrsintä, höyläys, poraus, tylsä, hammaspyörän leikkaus, hiominen, ja muotohionta – muodostavat valmistusteollisuuden selkärangan.
He ovat työhevosia, jotka tuottavat suurimman osan tarkkuuskomponenteista, yksinkertaisista tapeista monimutkaisiin muotteihin ja meisteihin. Niiden vahvuus on niiden monipuolisuudessa, tarkkuus, ja luotettavuus.
Se 5 erikoisprosessit – EDM, ECM, lasertyöstö, ultraäänikoneistus, ja vesisuihkukoneistus – tarjoavat tehokkaita vaihtoehtoja, kun perinteiset leikkuutyökalut saavuttavat rajansa.
Ne mahdollistavat erittäin kovan koneistuksen, hauras, tai monimutkaisia materiaaleja, ja he voivat saavuttaa ominaisuuksia, jotka olisivat mahdottomia perinteisillä menetelmillä.
Menestyksellisen prosessivalinnan avain on materiaalin ymmärtäminen, geometria, tuotantomäärä, ja vaadittava toleranssi.
Hallitsemalla kunkin prosessin ominaisuudet ja sovellukset, valmistusinsinöörit voivat optimoida tuotannon tehokkuutta, vähentää kustannuksia, ja saavuttaa huippulaatua.
