Indledning
Trykstøbning er en af de mest effektive og teknologisk avancerede metalfremstillingsprocesser til fremstilling af store mængder, Metalkomponenter med høj præcision.
Ved at sprøjte smeltet metal ind i hærdede stålmatricer under højt tryk, producenter kan producere komplekse dele med fremragende dimensionsnøjagtighed, Glat overfladefinish, og enestående produktionskonsistens.
I dag, trykstøbning spiller en afgørende rolle i industrier som bilindustrien, Elektriske køretøjer (Evs), rumfart, telekommunikation, Forbrugerelektronik, medicinsk udstyr, robotteknologi, og industriel automatisering.
Den stigende efterspørgsel efter letvægtskonstruktioner, kortere produktionscyklusser, og omkostningseffektiv masseproduktion har gjort trykstøbning til en af hjørnestenene i moderne fremstilling.
Denne artikel udforsker trykstøbeprocessen fra flere tekniske perspektiver, herunder fremstillingsprincipper, Materialer, udstyr, procesoptimering, Kvalitetskontrol, omkostningsanalyse, og den fremtidige teknologiske udvikling.
1. Hvad er trykstøbningsprocessen?
Die casting er en permanent formstøbeproces, hvor smeltet metal sprøjtes ind i en præcisionsbearbejdet stålform (dø) under højt tryk og høj hastighed.
Efter at metallet størkner, terningen åbner, ejektorstifter frigiver den færdige støbning, og cyklussen begynder igen.
I modsætning til sandstøbning eller investeringsstøbning, formen ødelægges ikke efter hver støbning.
I stedet, den hærdede værktøjsstålform er designet til gentagen brug, gør trykstøbning særligt velegnet til medium- til produktion med høj volumen.
Typiske egenskaber omfatter:
- Høj dimensionel konsistens
- Tyndvægsevne
- Fremragende overfladefinish
- Høj produktionseffektivitet
- Minimal efterbearbejdning
- Overlegen repeterbarhed
Fordi processen kombinerer præcisionsværktøj med automatiseret produktion, trykstøbning betragtes bredt som en af de mest økonomiske fremstillingsmetoder til store produktionsserier.
Kerneprocesprincip
Trykstøbeprocessen er grundlæggende baseret på kontrolleret højtryks metalflow.
Smeltet metal tvinges ind i et lukket stålhulrum med hastigheder, der kan overstige 50 m/s og tryk spænder fra ca 10 MPa til mere end 150 MPA, afhængig af proces og legering.
Fremstillingscyklussen følger typisk disse stadier:
- Matricen lukker og låser under en stor klemkraft.
- Smeltet metal sprøjtes ind gennem portsystemet ved høj hastighed.
- Hulrummet fyldes helt, før der sker væsentlig størkning.
- Trykket opretholdes under størkning for at kompensere for metalsvind og forbedre densiteten.
- Efter afkøling, matricen åbner, og ejektorstifter fjerner støbningen.
- Overskydende materiale såsom løbere, porte, og blitzen fjernes, før den næste cyklus begynder.
Kombinationen af hurtig påfyldning, kontrolleret pres, og hurtig varmeoverførsel mellem det smeltede metal og stålmatricen muliggør korte produktionscyklusser, mens de producerer komponenter med fremragende repeterbarhed og indviklede geometrier.
2. Komplet trykstøbningsfremstillingsproces
Selvom trykstøbning er kendt for sin høje produktionshastighed, opnåelse af konsekvent højkvalitets støbegods kræver præcis kontrol på hvert produktionstrin.
Fra legeringsforberedelse til slutinspektion, hvert trin påvirker dimensionernes nøjagtighed, overfladeintegritet, Mekaniske egenskaber, og produktionseffektivitet.
Moderne trykstøbelinjer integrerer avanceret automatisering, procesovervågning, og termisk styring for at sikre repeterbarhed og minimere defekter.
Trin 1: Die Design og Forberedelse
Fremstillingsprocessen begynder længe før smeltet metal injiceres.
En præcisionsmatrice er designet baseret på delens geometri, legerings egenskaber, forventet produktionsvolumen, og dimensionstolerancer.
En typisk die består af:
- Fast terninghalvdel (dækslet)
- Flytende die halvdel (ejektormatrice)
- Kerneindsatser
- Løber og portsystemer
- Overløbsbrønde
- Udluftningskanaler
- Kølekredsløb
- Ejektorstiftmekanismer
Inden produktionen starter, matricen forvarmes til en passende driftstemperatur, typisk mellem 180°C og 250 °C Til aluminiumslegeringer.
Stabil matricetemperatur minimerer termisk stød, forbedrer metalgennemstrømningen, og udvider Die Life.
Et tyndt lag smøremiddel sprøjtes på hulrummet før hvert skud.
Udover at fungere som slipmiddel, smøremidlet regulerer også varmeoverførslen, reducerer matricelodning, og beskytter kritiske matriceoverflader mod termisk træthed.
Trin 2: Legeringssmeltning og metalforberedelse
Den valgte legering smeltes i en kontrolleret ovn og holdes inden for et snævert temperaturområde for at bevare dens kemiske sammensætning og støbeydelse..
Under smeltning, flere kvalitetskontrolforanstaltninger er implementeret:
- Fjernelse af oxidfilm
- Afgasning for at fjerne opløst brint
- Slagge- og slaggadskillelse
- Justering af kemisk sammensætning
- Temperaturstabilisering
Vedligeholdelse af rent smeltet metal er afgørende, fordi ikke-metalliske indeslutninger, for højt gasindhold, eller temperaturudsving kan øge støbedefekter som porøsitet markant, indeslutninger, og kolde lukker.
Trin 3: Metalindsprøjtning under højt tryk
Når matricen lukkes, og den nødvendige klemkraft er opnået, smeltet metal overføres til skudhylsteret (koldt kammer) eller direkte indsprøjtet fra ovnen (varmt kammer).
Injektionssystemet fungerer typisk i to trin:
Langsom skudfase
Stemplet bevæger sig langsomt frem for at flytte smeltet metal mod porten, mens turbulens minimeres og luft indespærres.
Fast Shot Phase
Når det smeltede metal nærmer sig porten, injektionshastigheden stiger hurtigt, fylde hele hulrummet inden for millisekunder før størkning begynder.
Målet er at opnå:
- Komplet hulrumsfyldning
- Glat metalflow
- Ensartet trykfordeling
- Minimal turbulens
- Kontrolleret luftevakuering
Den hurtige påfyldningsevne ved trykstøbning muliggør produktion af tyndvæggede sektioner, indviklede ribben, og komplekse geometrier, der ville være vanskelige at fremstille ved hjælp af gravitationsstøbemetoder.
Trin 4: Trykhold og størkning
Efter at hulrummet er helt fyldt, højt tryk opretholdes under hele størkningen.
Dette tryk tjener flere vigtige funktioner:
- Kompenserer for størkningssvind
- Forbedrer støbedensiteten
- Reducerer intern porøsitet
- Forbedrer dimensionsstabiliteten
- Giver bedre overfladereplikation
Fordi stålmatricen hurtigt udvinder varme fra den smeltede legering, størkning sker meget hurtigere end ved sand- eller investeringsstøbning.
Afkølingstider varierer typisk fra et par sekunder til mindre end et minut, afhængig af delstørrelse og vægtykkelse.
Effektiv termisk kontrol i denne fase har direkte indflydelse på kornforfining, Mekaniske egenskaber, og cyklus tid.
Trin 5: Matriceåbning og støbeudkastning
Når støbningen er størknet tilstrækkeligt, spændeenheden åbner matricen.
Ejektorstifter skubber derefter støbningen ud af hulrummet i en nøje kontrolleret rækkefølge for at undgå deformation eller overfladebeskadigelse.
På dette trin, støbningen omfatter stadig:
- Porte
- Løbere
- Overløbssektioner
- Blitz
Disse hjælpefunktioner fjernes under efterfølgende efterbehandlingsoperationer.

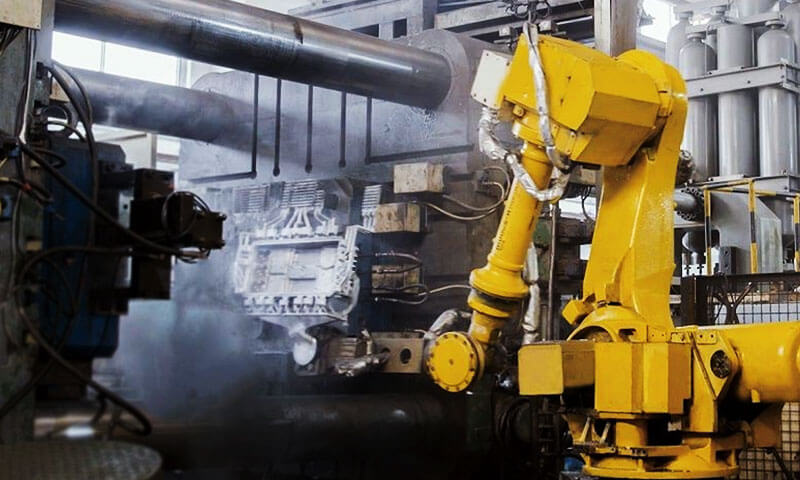

Moderne produktionsceller bruger ofte industrirobotter til at udtrække støbegods automatisk, reducerer cyklustiden og forhindrer samtidig håndteringsskader og forbedrer operatørsikkerheden.
Trin 6: Trimning og efterbehandling
Umiddelbart efter udkast, overskydende materiale fjernes ved hjælp af dedikerede trimmematricer eller bearbejdningsoperationer.
Almindelige efterbehandlingsprocesser omfatter:
- Flash trimning
- Fjernelse af port
- Afskrivning
- Skud sprængning
- Overflade polering
- CNC -bearbejdning
- Trådtapning
- Hulboring
Afhængig af produktkrav, yderligere processer såsom lækagetest, opretning, eller varmebehandling kan også udføres.
Trin 7: Inspektion og kvalitetssikring
Kvalitetssikring er integreret i hele trykstøbeprocessen i stedet for at være begrænset til slutinspektion.
Producenter anvender typisk flere inspektionsmetoder, inklusive:
| Inspektionsmetode | Primært formål |
| Visuel inspektion | Opdag overfladefejl, blitz, revner, og ufuldstændig påfyldning |
| Koordinering af målemaskine (Cmm) | Bekræft dimensionsnøjagtighed og geometriske tolerancer |
| Røntgeninspektion | Identificer intern porøsitet, Krympehulrum, og indeslutninger |
| CT -scanning | Analyser komplekse interne strukturer uden sektionering |
| Farvestofindtrængningstest | Vis fine overfladerevner |
| Tryklækagetest | Evaluer tætningsydelse for væskehåndteringskomponenter |
| Træk- og hårdhedstest | Bekræft overholdelse af mekaniske egenskaber |
| Metallografisk analyse | Undersøg kornstrukturen, Intermetalliske faser, og porøsitetsfordeling |
3. Typer af støbningsprocesser
Trykstøbning er ikke en enkelt fremstillingsteknik, men en familie af højtryksmetalformningsprocesser udviklet til at opfylde forskellige materialeegenskaber, produktgeometrier, Mekaniske krav, og produktionsmængder.
At vælge den passende trykstøbemetode er ofte en af de vigtigste tekniske beslutninger, fordi det direkte påvirker produktkvaliteten, Produktionseffektivitet, Værktøjsinvesteringer, og de samlede produktionsomkostninger.
Blandt de forskellige processer, der er tilgængelige i dag, varm kammer trykstøbning, koldkammer trykstøbning, Vakuum die støbning, presse trykstøbning, halvfast trykstøbning, og Lavtryksstøbning repræsenterer de mest udbredte teknologier i moderne fremstilling.

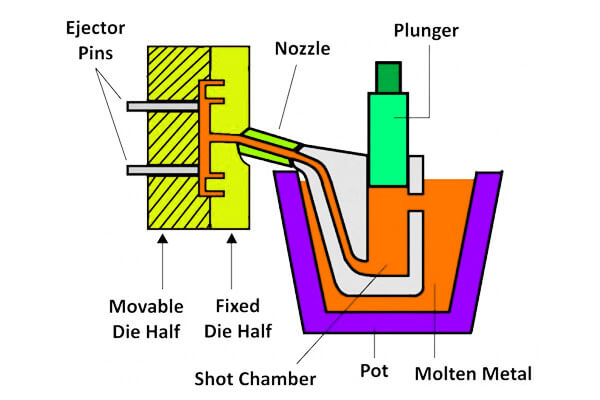

Hot Chamber Die Casting
Varmt kammer trykstøbning er kendetegnet ved et injektionssystem, der forbliver kontinuerligt nedsænket i det smeltede metalbad.
Den smeltede legering trækkes direkte ind i injektionskammeret og tvinges ind i matricen gennem en svanehalsmekanisme.
Fordi metaloverførselsafstanden er ekstremt kort, cyklustiden er bemærkelsesværdig hurtig, gør denne proces særdeles velegnet til masseproduktion af relativt små komponenter.
Procesprincip
Produktionscyklussen følger disse trin:
- Smeltet metal fylder svanehalsen automatisk.
- Indsprøjtningsstemplet tvinger smeltet metal ind i matricehulrummet.
- Trykket opretholdes under størkning.
- Terningen åbner, og støbningen kastes ud.
- Injektionskammeret genopfyldes straks til næste cyklus.
Hele cyklussen tager ofte kun et par sekunder.
Egnede materialer
Varmekammersystemer anvendes primært til legeringer med relativt lave smeltetemperaturer, inklusive:
- Zinklegeringer
- Magnesiumlegeringer
- Blylegeringer
- Tin legeringer
Disse legeringer angriber ikke de nedsænkede injektionskomponenter aggressivt.
Fordele
- Ekstremt høj produktionshastighed
- Kort cyklus tid
- Fremragende repeterbarhed
- Høj produktivitet
- Lav metaloxidation under overførsel
- Velegnet til tyndvæggede præcisionskomponenter
- Høj automatiseringskompatibilitet
Begrænsninger
- Ikke egnet til aluminium eller kobberlegeringer
- Injektionskomponenter forbliver udsat for smeltet metal
- Begrænset til legeringer med lavt smeltepunkt
- Anvendes generelt til mindre støbegods
Typiske applikationer
Varmt kammer trykstøbning er meget udbredt i:
- Elektroniske huse
- Automotive hardware
- Låse og hængsler
- Dekorativ hardware
- Forbrugerprodukter
- Præcisionsstik
- Komponenter til medicinsk udstyr

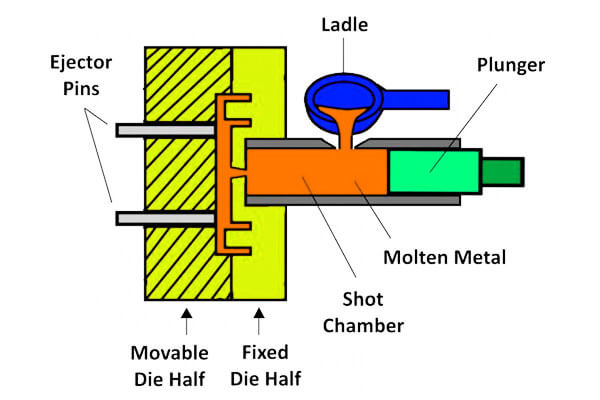

Cold Chamber Die Casting

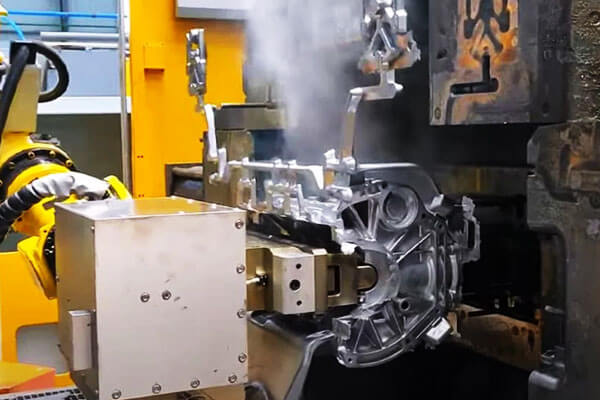

Koldkammer trykstøbning er den mest almindelige proces til aluminium trykstøbning og er flittigt brugt i bilindustrien og strukturel fremstilling.
I modsætning til varmekammersystemer, smeltet metal hældes i en skudhylster før hver injektionscyklus.
Procesprincip
Processen består af:
- Smeltet legering overføres fra smelteovnen.
- Metallet hældes i skudhylsteret.
- Et hydraulisk stempel sprøjter metallet ind i matricehulrummet.
- Højt tryk opretholdes under størkning.
- Støbegodset udstødes efter afkøling.
Fordi injektionskammeret ikke er kontinuerligt nedsænket i smeltet metal, koldkammermaskiner kan behandle legeringer med højere temperaturer uden overdreven slid på udstyr.
Egnede materialer
Koldkammer trykstøbning er almindeligt anvendt til:
- Aluminiumslegeringer
- Kobberlegeringer
- Messing
- Højstyrke magnesiumlegeringer
Fordele
- Velegnet til højstyrke ingeniørlegeringer
- Producerer store strukturelle støbegods
- Fremragende dimensionsnøjagtighed
- Gode mekaniske egenskaber
- Kompatibel med vakuum-assisterede systemer
- Ideel til bilkonstruktionskomponenter
Begrænsninger
- Lidt langsommere produktionscyklusser
- Yderligere metaloverførselstrin
- Højere energiforbrug
- Større risiko for oxidation, hvis metalhåndtering ikke er optimeret
Typiske applikationer
Koldkammer trykstøbning dominerer industrier, der kræver strukturel styrke, inklusive:
- Motorblokke
- Transmissionshuse
- EV batteri kabinetter
- Motorhuse
- Gearkasser
- Industrielle maskiner
- Luftfartsstrukturelle dele
Vakuum die støbning
Vakuumstøbning indfører et kontrolleret vakuum inde i matricehulrummet umiddelbart før metalinjektion.
Fjernelse af luft fra hulrummet reducerer gasindfangningen betydeligt, en af de primære årsager til porøsitet i konventionel trykstøbning.
Processkarakteristika
Sammenlignet med konventionel trykstøbning, vakuum-assisterede systemer giver:
- Lavere gasporøsitet
- Forbedret indre tæthed
- Bedre mekaniske egenskaber
- Reduceret blæredannelse
- Forbedret svejsbarhed
- Forbedret varmebehandlingsevne
Vakuumstøbning er blevet den foretrukne teknologi til fremstilling af sikkerhedskritiske aluminiumskomponenter, der anvendes i elektriske køretøjer og lette bilkonstruktioner.
Typiske applikationer
Typiske produkter inkluderer:
- Automotive stødtårne
- Suspensionskomponenter
- Strukturelle kropsknuder
- Batterihuse
- Chassiskomponenter
Squeeze Die Casting
Squeeze trykstøbning kombinerer egenskaber ved smedning og trykstøbning ved at påføre meget højt tryk gennem hele størkningsprocessen.
I stedet for blot at fylde hulrummet hurtigt, det smeltede metal størkner, mens det udsættes for kontinuerlig trykkraft.
Processkarakteristika
Processen byder på flere unikke fordele:
- Næsten porefri mikrostruktur
- Høj materialetæthed
- Finkornsforfining
- Overlegen træthedsstyrke
- Fremragende tryktæthed
- Mekaniske egenskaber nærmer sig smedede komponenter
Fordi krympeporøsiteten er stærkt reduceret, squeeze trykstøbning er ofte valgt til højt belastede strukturelle komponenter.
Begrænsninger
Processen involverer generelt:
- Længere cyklustider
- Højere udstyrsomkostninger
- Større spændekræfter
- Mere kompleks processtyring
Typiske applikationer
Almindelige applikationer inkluderer:
- Suspension arme
- Styring af knoker
- Bremsekalipere
- Luftfartsbeslag
- Kraftige hydrauliske komponenter
Semi-solid trykstøbning
Halvfast trykstøbning, også kendt som thixocasting eller reocasting, behandler metal i en delvist størknet tilstand i stedet for som en fuldt flydende smelte.
Legeringen udviser tixotropisk adfærd, flyder under tryk, mens en kugleformet mikrostruktur opretholdes.
Procesfordele
Sammenlignet med konventionel trykstøbning, halvfaste forarbejdningstilbud:
- Reduceret turbulens under påfyldning
- Lavere krympning
- Reduceret porøsitet
- Fremragende dimensionsstabilitet
- Forbedrede mekaniske egenskaber
- Bedre varmebehandlingsevne
- Lavere matriceerosion
Fordi metalstrømmen er mere kontrolleret, halvfast bearbejdning er særlig effektiv til fremstilling af komplekse strukturelle komponenter, der kræver høj integritet.
Begrænsninger
På trods af sine tekniske fordele, halvfast støbning kræver:
- Specialiseret billetforberedelse
- Sofistikeret temperaturstyring
- Større udstyrsinvestering
- Mere krævende processtyring
Typiske applikationer
Industrier, der anvender semi-solid trykstøbning, omfatter:
- Rumfart
- Elektriske køretøjer
- Medicinsk udstyr
- Præcisionsrobotik
- Højtydende bilsystemer
Lavtryksstøbning
Lavtrykstrykstøbning adskiller sig fundamentalt fra højtryksstøbning.
I stedet for at indsprøjte metal med ekstrem høj hastighed, komprimeret gas skubber forsigtigt smeltet metal opad gennem et stigrør ind i matricehulrummet.
Den langsommere påfyldningsproces minimerer turbulens og oxiddannelse.
Processkarakteristika
Store fordele inkluderer:
- Glat laminært metalflow
- Lavere inklusionsniveauer
- Forbedret tryktæthed
- Fremragende metallurgisk kvalitet
- Udnyttelse af høj materiale
- Reduceret oxidation
Imidlertid, produktionscyklusser er betydeligt længere end konventionel trykstøbning.
Typiske applikationer
Lavtryks trykstøbning vælges ofte til:
- Aluminiums hjul
- Cylinderhoveder
- Pumpehuse
- Kompressorhuse
- Store tryktætte komponenter

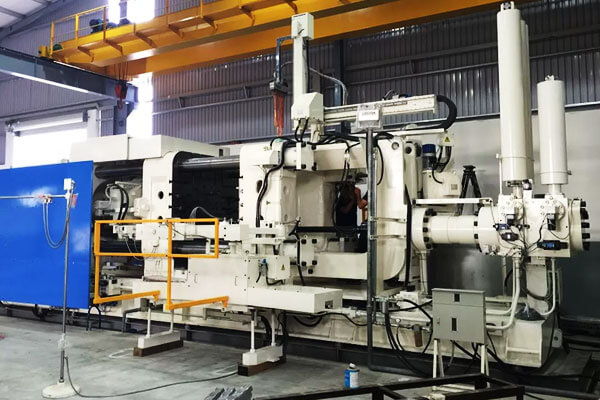

4. Udstyr og værktøj til trykstøbning
Støbemaskinen
| Komponent | Fungere |
| Indsprøjtningssystem | Hydraulisk stempel eller stempel, der tvinger metal ind i matricen. |
| Shot sleeve | Cylinder hvor metal holdes inden injektion (kølekammer). |
| Matricespændeenhed | Hydraulisk vippe eller direkte aktiveret klemme, der holder matricehalvdelene lukket under indsprøjtning. Klemkraft: 100-5.000 tons. |
| Dø halvt (fast) | Stationær halvdel monteret på maskinen. Indeholder indløbs- og løbesystemet. |
Dø halvt (bevæger sig) |
Bevægelig halvdel, der åbner for at skubbe afstøbningen ud. Indeholder ejektorstifter. |
| Udkastsystem | Hydrauliske eller mekaniske stifter, der skubber støbningen ud af matricen efter åbning. |
| Kølesystem | Vandkanaler i matricen regulerer temperaturen (typisk 150-250°C). |
| Smøresystem | Påfører slipmiddel på formhulrummet før hvert skud. |
Die Design Principper
Dien (værktøj) er den dyreste komponent i trykstøbning (typisk $30.000-200.000+). Dens design dikterer delens kvalitet, cyklustid, og værktøjsliv.
| Designelement | Princip |
| Skillelinje | Planet, hvor de to matricehalvdele adskilles. Find for at tillade let udkastning og minimal flash. |
| Trækvinkel | Tilspidses på lodrette vægge for at tillade fjernelse af dele: typisk 0,5-2° (indvendige overflader kræver mere). |
| Portsystem | Kanaler (Løbere og porte) at leder metal fra skudhylsteret ind i hulrummet. Portens placering og størrelse kontrollerer fyldmønsteret og minimerer turbulens. |
Overløb (ventilationsåbninger) |
Hulrum for enden af fyld, der fanger koldt metal og luft; lad gasser undslippe. |
| Kølekanaler | Strategisk placerede vandledninger til termisk kontrol. Jævn afkøling reducerer forvrængning og porøsitet. |
| Ejektorstifter | Placeret på den bevægelige matricehalvdel for at skubbe støbningen ud efter åbning. |
| Slides og kerner | Bevægelige matriceelementer, der skaber underskæringer (F.eks., huller i sidevægge). Forøg matriceomkostningerne, men muliggør mere komplekse geometrier. |
5. Trykstøbningslegeringssystemer
Aluminiumslegeringer (Kølekammerdominerende)
| Legering | Sammensætning | Træk (MPA) | Udbytte (MPA) | Forlængelse (%) | Nøgleegenskaber | Applikationer |
| A380 | Al-Si-Cu (8.5% Og, 3.5% Cu) | 320-340 | 160-180 | 2-4 | Fremragende rollebesætning, God styrke, Korrosionsmodstand | Motorblokke, Transmissionshuse, Ventillegemer |
| A383 (ADC12) | Al-Si-Cu (9.5% Og, 2.5% Cu) | 300-330 | 150-170 | 2-3 | Bedre udfyldning end A380; mindre lodning | Elektroniske indkapslinger, bildele |
| A360 | Al-Si-Mg (9% Og, 0.5% Mg) | 310-330 | 160-180 | 3-5 | Bedre duktilitet end A380; Højere korrosionsbestandighed | Marine hardware, Præcisionshuse |
| A413 | Al-Ja (12% Og) | 290-310 | 150-160 | 2-4 | Høj fluiditet; fremragende til tyndvæggede dele | Pumpelegemer, karburatorer |
| A356 | Al-Si-Mg (7% Og, 0.3% Mg) | 260-290 | 180-200 | 8-10 | Højeste duktilitet; varmebehandles (T6) | Strukturelle komponenter (med vakuumassistent) |
Zinklegeringer (Hot-Chamber Dominant)
| Legering | Sammensætning | Træk (MPA) | Forlængelse (%) | Hårdhed (Hb) | Applikationer | |
| Belastninger 2 | Zn-Al-Cu (4% Al, 3% Cu) | 360-400 | 7-10 | 100-130 | Høj styrke; bøsninger, Gear | |
| Belastninger 3 | Zn-Al (4% Al) | 250-280 | 10-15 | 80-90 | Mest almindelige; Fremragende rollebesætning, overfladefinish | Hardware, legetøj, Automotive Trim |
| Belastninger 5 | Zn-Al-Cu (4% Al, 1% Cu) | 280-320 | 7-10 | 90-100 | Bedre styrke end Zamak 3 | Hængsler, håndtag, Fastgørelsesmidler |
| ZA-8 | Zn-Al (8% Al) | 370-420 | 5-8 | 100-115 | Høj styrke; krybebestandig | Remskiver, koblinger |
Magnesiumlegeringer
| Legering | Sammensætning | Træk (MPA) | Udbytte (MPA) | Forlængelse (%) | Applikationer | |
| AZ91D | Mg‑Al‑Zn (9% Al, 0.7% Zn) | 230-250 | 150-160 | 3-5 | Mest almindelige Mg trykstøbt legering | Instrumentpaneler til biler, Elektroniske huse |
| AM60B | Mg‑Al‑Mn (6% Al) | 220-240 | 120-140 | 8-12 | Højere duktilitet end AZ91D | Automotive Wheels, rat |
6. Procesparametre, der bestemmer støbekvalitet
I støbning med høj tryk, produktkvalitet er ikke styret af en enkelt variabel, men af den præcise koordinering af flere procesparametre.
Metal flow, hulrumsfyldning, størkning, og tryktransmission sker inden for millisekunder, hvilket betyder, at selv mindre afvigelser kan føre til defekter såsom porøsitet, Koldt lukker, blitz, eller dimensionel ustabilitet.
Moderne trykstøbning er derfor afhængig af processtyring i lukket kredsløb, Overvågning i realtid, og statistisk procesoptimering for at sikre ensartet produktion.
Injektionstryk: Kørsel Komplet hulrumsfyldning
Indsprøjtningstryk giver den kraft, der kræves for at drive smeltet metal gennem portsystemet og ind i hver sektion af matricehulrummet.
Til aluminiumslegeringer, indsprøjtningstryk varierer typisk fra 30 til 175 MPA, afhængig af støbestørrelsen, vægtykkelse, og maskinkapacitet.
Hvis trykket er utilstrækkeligt:
- Smeltet metal kan muligvis ikke fylde tyndvæggede sektioner helt ud.
- Krympehulrum og gasporøsitet bliver mere sandsynlige.
- Overfladefinish forringes på grund af ufuldstændig kavitetsreplikation.
Omvendt, for højt pres kan skabe nye udfordringer:
- Blink ved skillelinjen
- Øget mekanisk belastning på matricen
- Accelereret matriceslid og træthed
- Større risiko for dimensionsforvrængning
Det optimale indsprøjtningstryk opnår fuldstændig fyldning, samtidig med at formens levetid og processtabilitet bibeholdes.
Skudhastighed: Afbalancering af påfyldningshastighed og flowstabilitet
Skudhastigheden bestemmer, hvor hurtigt smeltet metal kommer ind i formhulrummet.
Aluminium trykstøbning bruger almindeligvis påfyldningshastigheder mellem 1 og 5 m/s, selvom lokale gate-hastigheder kan være væsentligt højere.
En påfyldningshastighed, der er for lav, resulterer ofte i:
- For tidlig størkning
- Koldt lukker
- Misruns
- Ufuldstændig udfyldning af tynde sektioner
For høj hastighed, imidlertid, øger turbulensen inde i hulrummet, fører til:
- Luftindfangning
- Oxidfilmdannelse
- Gasporøsitet
- Overfladestrømningsmærker
Målet er at opnå højhastigheds, men alligevel laminær fyldning, minimerer turbulens, mens det sikres, at hulrummet er helt fyldt, før størkning begynder.
Dysemperatur: Styring af størkningsadfærd
Matricetemperaturen har direkte indflydelse på kølehastigheden, metalstrøm, overfladefinish, og dimensionel stabilitet.
Til aluminiumslegeringer, matricetemperaturer holdes generelt mellem 150°C og 250 °C
En matrice, der arbejder under den optimale temperatur, kan forårsage:
- Koldt lukker
- Dårlig overfladereplikation
- Ufuldstændig påfyldning
- Øget klæbning under udkast
Hvis terningen bliver for varm:
- Smeltet metal kan lodde til matricens overflade
- Cyklustider øges på grund af langsommere afkøling
- Den indre porøsitet bliver mere udtalt
- Termisk træthed af matricen accelererer
I stedet for udelukkende at fokusere på den gennemsnitlige matricetemperatur, producenterne prioriterer ensartet termisk fordeling på tværs af formen for at sikre ensartet størkning under hele støbningen.
Smeltet metal temperatur: Opretholdelse af flydende tilstand uden overdreven oxidation
Hældetemperaturen skal give tilstrækkelig fluiditet, samtidig med at oxidation og gasabsorption minimeres. Aluminiumslegeringer hældes typisk imellem 620°C og 720 °C
Utilstrækkelig smeltetemperatur kan resultere i:
- Dårlig fluiditet
- Koldt lukker
- Misruns
- Ru overfladefinish
For høje hældetemperaturer øger sandsynligheden for:
- Brint absorption
- Dannelse af oxidinklusion
- Gasporøsitet
- Erosionen
- Grovere mikrostrukturer
At opretholde en stabil smeltetemperatur gennem hele produktionen er afgørende for gentagelig støbekvalitet.
Intensiveringstryk: Reducerer krympning under størkning
Efter at hulrummet er fyldt, en ekstra intensiveringstryk, typisk to til tre gange det indledende påfyldningstryk
Dette sekundære tryk tjener flere vigtige funktioner:
- Kompenserer for størkningssvind
- Forbedrer støbedensiteten
- Reducerer krympeporøsitet
- Forbedrer mekaniske egenskaber
- Forbedrer tryktæthed
Imidlertid, for stort forstærkningstryk kan tvinge smeltet metal ind i matricens mellemrum, øger flashdannelse og påfører værktøjet højere mekaniske belastninger.
Derfor, trykket skal omhyggeligt tilpasses til både legerings- og komponentgeometrien.
Cyklustid: Afbalancering af produktivitet og kvalitet
Cyklustiden bestemmer den samlede produktionseffektivitet og består af injektion, størkning, dyseåbning, udkast, smøring, og dørlukning.
Typiske aluminium trykstøbning cyklustider spænder fra 10 til 60 sekunder
En unødvendig lang cyklus reducerer produktionseffektiviteten og øger produktionsomkostningerne.
I modsætning hertil, en alt for kort cyklus kan udstøde støbegodset, før tilstrækkelig størkning har fundet sted, resulterer i:
- Forvrængning
- Warpage
- Overfladeskader
- Dimensionel ustabilitet
Optimering af cyklustiden kræver afbalancering af gennemløbet med tilstrækkelig køling for at opretholde ensartet delkvalitet.
Vakuumhjælp: En nøgleteknologi til støbegods med høj integritet
Konventionel højtryksstøbning fanger ofte luft inde i hulrummet under højhastighedspåfyldning.
Vakuum-assisteret trykstøbning løser dette problem ved at evakuere hulrummet til ca 10–50 kPa før metalinjektion.
Sammenlignet med konventionel trykstøbning, vakuumassistance giver flere vigtige fordele:
- Reducerer indespærret luft ved 70–90%
- Sænker gasporøsiteten markant
- Forbedrer tæthed og strukturel integritet
- Øger træthedsydelse
- Aktiverer efterfølgende T5 eller T6 varmebehandling uden blæredannelse
- Forbedrer svejsbarheden for strukturelle komponenter
Som et resultat, vakuum trykstøbning er blevet den foretrukne teknologi til fremstilling af sikkerhedskritiske aluminiumskomponenter såsom automotive karosseristrukturer, batterihuse, Suspensionsdele, og chassiskomponenter til elektriske køretøjer.
Procesintegration: Vigtigheden af parameterkoordinering
Hver procesparameter påvirker de andre. Forøgelse af skudhastigheden uden at forbedre udluftningen kan øge gasporøsiteten;
at hæve hældetemperaturen uden at justere matricekølingen kan fremskynde matriceerosion; højere indsprøjtningstryk kan reducere krympningsfejl, men øge flashen, hvis klemkraften er utilstrækkelig.
Følgelig, førende trykstøbeproducenter optimerer ikke længere parametre individuelt.
I stedet, de ansætter integrerede procesvinduer, kombinerer realtidssensorer, overvågning af hulrumstryk, termisk billeddannelse, og statistisk proceskontrol (SPC) at holde enhver variabel inden for et stabilt driftsområde.
Denne systembaserede tilgang minimerer procesvariation, forbedrer repeterbarheden, udvider Die Life, og leverer konsekvent støbegods af høj kvalitet til krævende industrielle applikationer.
7. Overfladebehandling og sekundære operationer
Selvom trykstøbning kan producere komponenter med fremragende dimensionsnøjagtighed og overfladekvalitet direkte fra formen, mange produkter kræver sekundære operationer for at opfylde funktionelle, kosmetisk, eller monteringskrav.
Disse efterbehandlingstrin øger korrosionsbestandigheden, Bær ydeevne, udseende, og dimensionspræcision under forberedelse af støbningen til dens endelige anvendelse.
Trimning og flashfjernelse
Umiddelbart efter udkast, overskydende materiale genereret af portsystemet, overløbsbrønde, og skillelinjer skal fjernes.
Almindelige metoder inkluderer:
- Hydrauliske trimmepresser
- CNC Trimming
- Båndsavskæring
- Robotisk afgratning
- Manuel efterbehandling af komplekse dele
Effektiv trimning reducerer håndteringstiden og forbereder støbningen til efterfølgende bearbejdning.
Overfladen rengøring og efterbehandling
Resterende smøremidler, oxider, og grater fjernes for at forbedre overfladekvaliteten.
Typiske rengøringsmetoder inkluderer:
- Skud sprængning
- Glasperleblæsning
- Vibrerende efterbehandling
- Sandblæsning
- Ultralydsrensning
- Kemisk rengøring
Den valgte metode afhænger af den nødvendige overfladeruhed og efterfølgende efterbehandlingsoperationer.
Præcisionsbearbejdning
Mens trykstøbning producerer næsten-net-formede dele, kritiske funktioner kræver ofte bearbejdning for at opnå snævre tolerancer.
Typiske bearbejdningsoperationer omfatter:
- CNC fræsning
- Boring
- Reaming
- Tapping
- Gevindfræsning
- Drejer
- Overfladeslibning
Højtrykstrykstøbning minimerer bearbejdningstillæg, reducere produktionsomkostningerne sammenlignet med konventionelle støbegods.
Varmebehandling
Nogle trykstøbte legeringer kan gennemgå varmebehandling for at forbedre den mekaniske ydeevne.
Almindelige behandlinger inkluderer:
- Kunstig aldring
- Stressaflastende
- Løsningsbehandling (til specialudviklede lavporøsitetslegeringer)
- T5 og T6 varmebehandling til udvalgte vakuum- eller pressestøbegods
Konventionelle højtryksstøbegods med betydelig gasporøsitet er generelt uegnede til opløsningsvarmebehandling på grund af risikoen for blæredannelse.
Overfladebelægningsteknologier
Overfladebehandlinger forbedrer både den funktionelle ydeevne og den visuelle appel.
Pulverbelægning
Leverer:
- Fremragende korrosionsbestandighed
- Bredt farvevalg
- Høj holdbarhed
- God UV modstand
Anodisering
Anvendes hovedsageligt til fremstilling af aluminiumslegeringer:
- Hårde oxidlag
- Forbedret slidstyrke
- Forbedret korrosionsbeskyttelse
- Dekorative finish
Anodisering af høj kvalitet kræver legeringer med kontrolleret indhold af silicium og kobber, da for store legeringselementer kan påvirke farveens ensartethed.
Elektroplettering
Almindelige belægninger inkluderer:
- Nikkel
- Chrome
- Zink
- Kobber
Galvanisering forbedrer udseendet, slidstyrke, og elektrisk ydeevne.
Elektroforetisk belægning (E-coating)
Tilbud:
- Ensartet filmtykkelse
- Fremragende korrosionsbestandighed
- Høj produktionseffektivitet
- Stærk vedhæftning
Udbredt til bilkomponenter, der kræver holdbare beskyttende belægninger.
8. Typiske fejl ved trykstøbning: Årsager og retsmidler
På trods af dens høje præcision og produktivitet, trykstøbning forbliver modtagelig for en række fabrikationsfejl.
De fleste defekter stammer fra forstyrrelser i metalstrømmen, Termisk styring, gas evakuering, eller dø tilstand.
At forstå deres grundlæggende årsager er afgørende for at implementere effektive korrigerende handlinger.
| Defekt | Typiske årsager | Tekniske retsmidler |
| Gasporøsitet | Luftindfangning, utilstrækkelig udluftning, dårligt vakuum, turbulent fyldning | Forbedre ventilationsdesign, anvende vakuumhjælp, optimere indsprøjtningshastigheden, afgasse smeltet metal |
| Krympning af porøsitet | Utilstrækkeligt tryk under størkning, ujævn vægtykkelse, hot spots | Øg intensiveringstrykket, redesign vægsektioner, optimere køling og gating |
| Kold lukket | Lav metaltemperatur, langsom påfyldning, dårligt portdesign | Øg smelte-/matricetemperaturen, optimere portens placering, øge påfyldningshastigheden |
| Egypten | For tidlig størkning, utilstrækkelig fluiditet, utilstrækkelig skudvolumen | Hæv hældetemperaturen, forstørre porte, forbedre flowbalancen |
| Blitz | Utilstrækkelig spændekraft, slidte matriceoverflader, for stort tryk | Øg spændekraften, reparation af skilleflader, optimere indsprøjtningstrykket |
| Lodning (Die Sticking) | For høj matricetemperatur, forkert påføring af smøremiddel, uegnet legeringskemi | Forbedre matricekølingen, optimere smøringen, påfør matriceoverfladebelægninger |
Varmekontrol |
Gentagen termisk cykling, utilstrækkelig præstationsstål | Brug premium H13 stål, optimere køling, påfør nitrering eller PVD-belægninger |
| Overfladeblærer | Indesluttet gas udvider sig under sekundær opvarmning eller belægning | Forbedre vakuumeffektiviteten, reducere gasporøsitet, undgå overdreven opvarmning |
| Flowmærker | Ustabil metalstrøm, forkert portposition, lav indsprøjtningshastighed | Redesign portsystem, justere påfyldningshastigheden, Optimer dysetemperaturen |
| Warpage | Ujævn afkøling, Reststress, uensartet vægtykkelse | Afbalancere kølekanaler, opretholde ensartede sektioner, optimere udkastningstidspunktet |
| Indeslutninger | Oxider, slagge, ildfast forurening | Forbedre smelterenheden, installere keramiske filtre, minimer turbulens under hældning |
| Dimensionsafvigelse | Termisk forvrængning, dø slid, ustabile procesparametre | Overvåg matricens temperatur, vedligeholde værktøj, implementere SPC og regelmæssig kalibrering |
9. Trykstøbning vs andre fremstillingsprocesser
At vælge den optimale fremstillingsproces kræver afbalancering af flere tekniske faktorer,
inklusive produktionsvolumen, Dimensionel nøjagtighed, materialeudnyttelse, Mekanisk ydeevne, Værktøjsinvesteringer, og samlede produktionsomkostninger.
| Sammenligningsfaktor | Die casting | Investeringsstøbning | Sandstøbning | CNC -bearbejdning |
| Primære materialer | Aluminium, Zink, Magnesium | Stål, Rustfrit stål, Superalloys, Aluminium | Næsten alle støbte legeringer | Næsten alle metaller |
| Dimensionel nøjagtighed | Fremragende (CT4-CT7) | Meget høj (CT4 - CT6) | Moderat (CT8–CT13) | Ekstremt høj |
| Overfladefinish | Fremragende (RA 1,6-3,2 μm) | Fremragende (RA 3.2-6.3 μm) | Relativt groft | Fremragende |
| Del kompleksitet | Høj | Meget høj | Moderat | Meget høj |
| Vægtykkelsesevne | 0.8–3 mm | 2–10 mm | >4 mm | Afhænger af maskintilgængelighed |
| Mekaniske egenskaber | God | Meget god | God | Afhænger af grundmaterialet |
Indre tæthed |
Moderat til høj (Vakuum: Høj) | Høj | Moderat | Fast materiale |
| Produktionsvolumen | Meget høj | Medium | Lav til medium | Lav til medium |
| Cyklustid | Sekunder | dage | Timer | Minutter til timer |
| Værktøjsomkostninger | Meget høj | Moderat | Lav | Lav |
| Enhedsomkostninger (Højt volumen) | Meget lav | Medium | Høj | Høj |
| Materiel udnyttelse | Høj | Moderat | Moderat | Lav |
| Typiske industrier | Automotive, Elektronik, Forbrugerprodukter | Rumfart, Medicinsk, Energi | Tungt udstyr | Præcision Engineering |
10. Innovationer og fremtidige tendenser inden for trykstøbning
| Innovation | Beskrivelse | Påvirkning |
| Højvakuum trykstøbning | Hulrum evakueret til <50 mbar | Muliggør varmebehandling; forbedrer træthed; reducerer porøsitet. |
| Klem casting | Tryk påført under størkning (100-200 MPa) | Eliminerer porøsitet; tillader tykke sektioner; kan støbe smedelegeringer. |
| Halvfast (thixocasting) | Metal er delvist størknet før injektion | Reducerer porøsiteten; forbedrer overfladefinish; forlænget levetid for matricen. |
| Additiv-fremstillede matricer | 3D-trykte matriceindsatser med konform køling | Reducerer cyklustiden; forbedrer termisk ensartethed; udvider Die Life. |
AI-drevet proceskontrol |
Realtidsovervågning af tryk, temperatur, og stempelhastighed | Forudsiger defekter; justerer parametre automatisk; reducerer skrot. |
| Letvægts konstruktionsstøbegods | Stor, højstyrke aluminiumsstøbninger til EV batteribakker og chassis | Muliggør letvægt i biler; vækst inden for storstøbning (5,000+ ton maskiner). |
| Grøn trykstøbning | Vandbaserede smøremidler; elektrisk smeltning; Skrotgenbrug | Reducerer emissioner; sænker energiforbruget. |
11. Konklusion
Trykstøbning er en uerstattelig kerne-nær-net-form formningsproces i moderne præcisionsfremstilling og letvægtsindustriel produktion.
Dens unikke højhastigheds højtrykspåfyldningsmekanisme, ultrahøj produktionseffektivitet, fremragende dimensionsnøjagtighed,
og bred legeringstilpasningsevne gør det til den foretrukne proces til masseproduktion af præcisionskomponenter af ikke-jernholdige legeringer.
Varmt kammer, Koldkammer, Højtryk, Lavtryk, og vakuum trykstøbeprocesser udgør et komplet teknisk system, dækker lavpræcisionsmassedele til højstyrke strukturelle præcisionsdele.
Selvom traditionel trykstøbning har iboende defekter såsom mikroporøsitet, løbende teknologisk optimering inklusive vakuumassistance, simuleringsforudsigelse, og intelligent parameterkontrol har i høj grad forbedret produktets ydeevne og anvendelsesgrænser.
Med den hurtige udvikling af nye energikøretøjer, intelligent elektronik, og letvægtsproduktion inden for luftfart,
trykstøbeteknologi vil fortsætte med at iterere hen imod integration, intelligens, Høj præcision, og høj styrke, ved at blive en kernedrivkraft for opgraderingen af moderne metalpræcisionsfremstillingsindustri.
FAQS
Hvad er den væsentlige forskel mellem trykstøbning med varmt kammer og koldt kammer?
Hot-kammer trykstøbning integrerer smelte- og injektionssystemer, velegnet til zinkbaserede legeringer med lavt smeltepunkt med høj cyklushastighed.
Koldkammer trykstøbning adskiller smeltning og injektion, gælder for aluminium med højt smeltepunkt, Magnesium, og kobberlegeringer med højere indsprøjtningstryk og bredere industriel anvendelighed.
Hvorfor kan traditionelle højtryks trykstøbte dele ikke varmebehandles?
Traditionelle HPDC-processer fanger let luft for at danne intern mikroporøsitet.
Konventionel varmebehandling vil forårsage intern gasudvidelse, generere bobler og deformationsfejl på delens overflade.
Vakuumtrykstøbning løser effektivt dette problem og understøtter varmebehandlingsforstærkning.
Hvordan man effektivt eliminerer porøsitetsdefekter i formstøbning?
Vedtag vakuumstøbningssystem, optimere trinvis injektionshastighed for at undgå turbulent flow, styrke afgasning af smeltet metal og slaggefjernelse,
forbedre formens udluftningsstruktur, og stabilisere støbeformens temperaturfelt for omfattende at reducere gasindfangning og porøsitet.
Hvilke produktionsscenarier er ikke egnede til trykstøbning?
Trykstøbning er ikke anvendelig for lav-batch tilpassede dele (høje skimmelomkostninger), høj sejhed slagfaste strukturelle dele (iboende porøsitet begrænser sejheden), og højsmeltende stållegeringskomponenter.
