Ventily z uhlíkovej ocele na odlievanie vodného skla

1. Zavedenie

Odlievanie investícií na vodné sklo (tiež známy ako vytavené liatie kremičitanu sodného) je technológia presného odlievania, ktorá využíva vodné sklo ako spojivo pre škrupinu, v kombinácii so žiaruvzdornými materiálmi na vytvorenie formy s vysokou pevnosťou, a potom odlieva roztavenú uhlíkovú oceľ, aby sa získali ventily komplexného tvaru.

Ventily z uhlíkovej ocele, ako základné komponenty v systémoch na dopravu tekutín, sú široko používané v rope, chemický, moc, komunálne a iné polia, a presnosť ich výroby, štrukturálna integrita a odolnosť proti korózii priamo určujú bezpečnosť a stabilitu priemyselných systémov.

V porovnaní s tradičným liatím do piesku a liatím na báze oxidu kremičitého, odlievanie vodného skla má výhody nízkej ceny, krátky výrobný cyklus, a silnú prispôsobivosť zložitým štruktúram, čo z neho robí hlavný proces hromadnej výroby ventilov z uhlíkovej ocele strednej a nízkej presnosti.

2. Čo je odlievanie investícií na vodné sklo?

Odlievanie investícií na vodné sklo, tiež známy ako odlievanie škrupiny kremičitanu sodného, je a metóda presného odlievania široko používaný na výrobu ventilov z uhlíkovej ocele.

Proces je a viacstupňový, systematická prevádzka navrhnuté na výrobu vysokokvalitných polotovarov ventilov so zložitou geometriou a spoľahlivými mechanickými vlastnosťami.

Jeho základným princípom je replikujte geometriu ventilu pomocou vzoru taviteľného vosku, forma a škrupina odolná voči vysokým teplotám cez po sebe nasledujúce nátery a žiaruvzdorné vrstvy, odstráňte vosk, aby ste vytvorili dutinu, a nakoniec odliať roztavenú uhlíkovú oceľ do formy.

Táto technika sa integruje rozmerová presnosť, kvalita povrchu, a prispôsobivosť zložitým vnútorným štruktúram, vďaka čomu je vhodný pre stredné- na vysokovýkonné ventily v priemyselných a petrochemických aplikáciách.

Charakteristiky procesu a adaptabilita

Odlievanie vodného skla má zrejmé technické výhody a hranice použitia pri výrobe uhlíková oceľ ventily:

• Cenová výhoda: Cena vodného skla je len 1/20-1/30 z kremičitého sólu, a požiadavky na výrobné prostredie (teplota a vlhkosť) nie sú prísne,
  čo môže znížiť výrobné náklady o 30-40% v porovnaní s vytaviteľným liatím kremičitým sólom.
  Je vhodný na hromadnú výrobu ventilov z uhlíkovej ocele strednej a nižšej triedy.
• Adaptabilita na zložité štruktúry: Vďaka použitiu rozpustných jadier, môže presne vytvárať zložité vnútorné štruktúry ventilov, ako sú zakrivené prietokové kanály, viacstupňové dutiny, a úzke tesniace plochy, čo je pri tradičnom pieskovom odlievaní ťažko dosiahnuteľné.
• Efektívnosť výroby: Metóda chemického vytvrdzovania zadnej vrstvy škrupiny umožňuje rýchle vytvrdnutie a vytvára pevnosť za mokra,
  s kratším procesným cyklom a vyššou efektívnosťou výroby ako liatie na vytaviteľný kremičitý sól, a denný výkon jednej výrobnej linky môže dosiahnuť tisíce polotovarov ventilov.
• Obmedzenia: Presnosť rozmerov (IT11-IT13) a povrchová úprava (Ra6,3-12,5μm) z odliatkov sú nižšie ako pri liatí na vytaviteľný kremičitý sól,
  a plášť má zlú priepustnosť vzduchu, ktorý je náchylný na defekty, ako je pórovitosť a lepenie piesku, vyžadujúce prísnu kontrolu procesu.

3. Výber materiálu: Typy uhlíkovej ocele pre ventily a vhodnosť odlievania

Výber uhlíkovej ocele pre ventily na odlievanie vodného skla musí byť vyvážený servisné požiadavky- napríklad tlak, teplota, a stredná kompatibilita – s obsadenie potrebné pre proces vodného skla.

Rôzne druhy ocele ponúkajú rôzne mechanické vlastnosti, chemické zloženie, a castingové správanie, výber triedy je kritický pre výkon aj vyrobiteľnosť.

Základné triedy a normy uhlíkovej ocele

Primárne triedy uhlíkovej ocele používané pre ventily vyhovujú ASTM A216 a Gb/t 12229 štandardy, s Wcb ktoré sú najrozšírenejšie.

Kľúčové charakteristiky bežných tried sú zhrnuté nižšie:

Vhodnosť odlievania pre investičné odlievanie vodného skla

Proces investičného liatia vodného skla kladie špecifické požiadavky na triedy uhlíkovej ocele, aby sa zabezpečilo úspešné plnenie, tulifikácia, a bezchybné komponenty.

Medzi hlavné úvahy patrí plynulosť, zhoršenie, a náchylnosť k praskaniu za tepla:

• Plynulosť: Známky ako Wcb a ZG280-520 vykazujú dobrú tekutosť vďaka vyváženému obsahu uhlíka a mangánu, umožňujúce roztavenej oceli vyplniť úzke ventilové kanály a tesniace plochy.
  WCA, s nižším obsahom mangánu, vykazuje mierne zníženú tekutosť, vďaka čomu je vhodnejší pre jednoduchšie geometrie ventilov. Správna kontrola teploty nalievania je nevyhnutná, aby sa predišlo studeným uzáverom alebo neúplným plneniu.
• Zhoršenie: Uhlíková oceľ sa zvyčajne zmršťuje 4.5– 5,5 % počas tuhnutia. Pretože plášť vodného skla má nízku elasticitu, stúpačky musia byť starostlivo navrhnuté - zvyčajne 15–25 % objemu odliatku—na kompenzáciu zmršťovania a predchádzanie vzniku dutín v kritických oblastiach, ako sú telesá ventilov a kryty.
• Tendencia horúceho praskania:WCC obsahuje vyšší obsah mangánu, čo zvyšuje jeho náchylnosť k praskaniu za tepla.
  Stratégie zmierňovania zahŕňajú riadenie rýchlostí chladenia počas tuhnutia a navrhovanie hladkých prechodových zaoblení v geometrii ventilu na zníženie koncentrácie napätia.

4. Základné princípy a systém procesu odlievania vodného skla

Proces investičného liatia vodného skla pre ventily z uhlíkovej ocele je viacstupňový systematický projekt, ktorá zahŕňa najmä výrobu foriem, výroba mušlí, odvoz, nalievanie, čistenie a tepelné spracovanie.

Jeho základným princípom je použitie taviteľnej voskovej formy na replikáciu štruktúry ventilu, vytvárajú škrupinu odolnú voči vysokým teplotám prostredníctvom viacerých vrstiev náteru a brúsenia, odstráňte voskovú formu zahriatím, aby sa vytvorila dutina, a nakoniec odliatím roztavenej uhlíkovej ocele na získanie polotovaru ventilu.

Tok hlavného procesu a kľúčové parametre

Procesný tok ventilov z uhlíkovej ocele na investičné odlievanie vodného skla je vysoko štandardizovaný, a každý odkaz má prísnu kontrolu parametrov na zabezpečenie kvality polotovaru.

Kľúčové kroky a technické parametre sú nasledovné:

1. Príprava voskových foriem:

Vosková forma je základom pre zabezpečenie rozmerovej presnosti ventilu. Bežne používaným formovacím materiálom je zmes parafínu a nízkomolekulárneho polyetylénového vosku, s teplotou topenia 52-56 ℃.

Parametre vstrekovania sú prísne kontrolované: teplota vstrekovania 55-58 ℃, vstrekovací tlak 1-2MPa, čas držania 3-5s, a doba státia po vstreknutí 2-4h, aby sa eliminovalo vnútorné napätie voskovej formy.

Pre ventily so zložitými vnútornými prietokovými kanálmi, soluble cores (urea-sugar mixture, pomer 95:5) používajú sa, which can be dissolved and removed with water after shell making, avoiding the difficulty of core removal for complex structures.

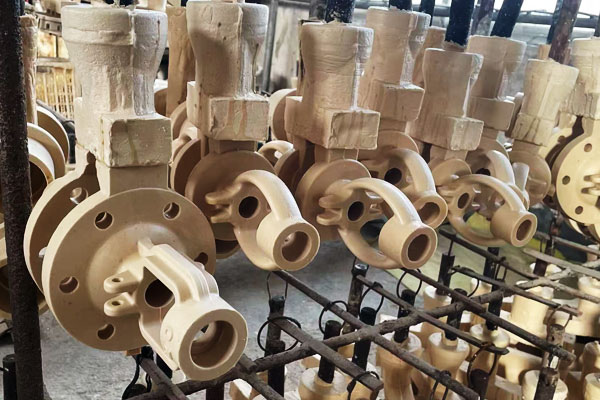

2. Zostava formy na vosk (Zoskupenie stromov):

The qualified wax molds are welded to the sprue cup in a reasonable arrangement, considering the convenience of coating, ventilation and drying, and sequential solidification during pouring.

The distance between wax molds is controlled to avoid mutual influence during shell making and pouring, and the welding temperature is based on the dark red color of the welding knife to prevent scalding the wax mold.

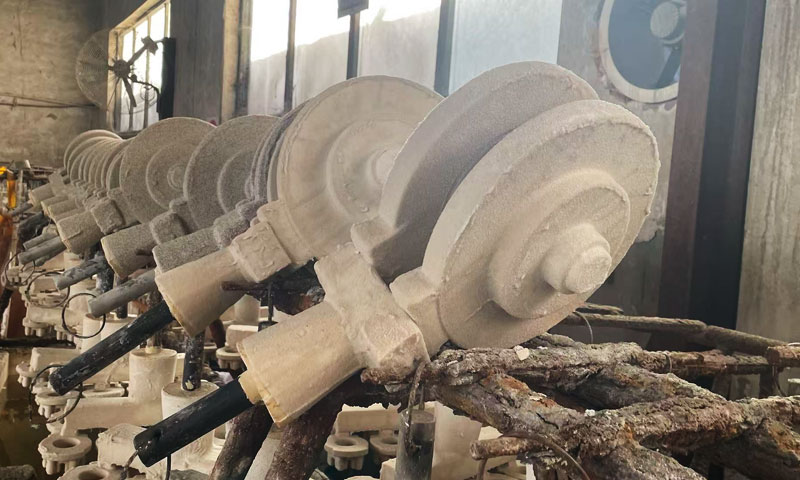

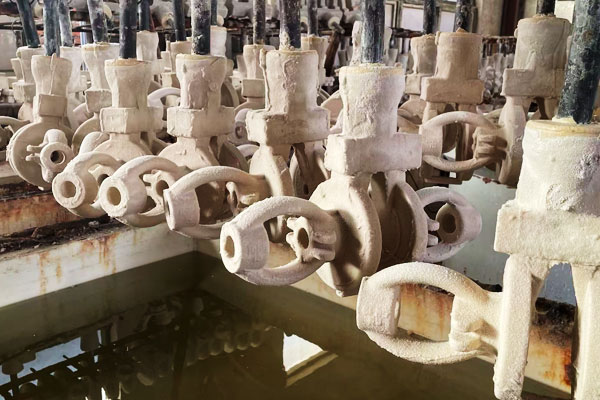

3. Výroba mušlí:

This is the core link to ensure the strength and surface quality of the mold. The shell is composed of a surface layer, a transition layer and a back layer.

Povrchová vrstva a prechodová vrstva využívajú proces kompozitu oxidu kremičitého sól-vodné sklo na vyváženie kvality povrchu a ceny: povrchová vrstva používa kremičitý sól a 300-mesh zirkónový prášok (pomer 1:3.65) na zlepšenie povrchovej úpravy, a zadná vrstva používa vodné sklo a 200-mesh gangue prášok na zvýšenie pevnosti škrupiny.

Kľúčové parametre výroby mušlí sú: izbová teplota 25±2 ℃, vlhkosť povrchovej vrstvy 50-60%, kalová viskozita (povrchová vrstva 38±3s, prechodová vrstva 35±3s, merané číslom Jane's No. 4 pohár na viskozitu), a každá vrstva brúsenia sa pred nanesením ďalšej vrstvy vysuší, kým škrupina nie je tvrdá.

4. Odvoz:

Vosková forma sa odstráni odparafínovaním, s tlakom pary 0,6-0,8MPa a časom odparafínovania 15-20min.

Miera odstraňovania vosku by mala byť ≥ 98 %, aby sa zabránilo zvyškovému vosku v dutine, čo spôsobí karbónové defekty v blanku ventilu.

5. Praženie a nalievanie:

Škrupina sa praží pri 850-950 °C počas 2-3 hodín, aby sa odstránila vlhkosť a zvyškový uhlík, a zlepšiť vysokoteplotnú stabilitu škrupiny.

Teplota liatia uhlíkovej ocele (ako príklad si vezmite WCB) je 1520-1560 ℃, a rýchlosť liatia sa riadi podľa hrúbky steny ventilu: 0.5-1.0m/s pre tenkostenné diely a 0,3-0,5 m/s pre hrubostenné diely, aby sa zabránilo rozstrekovaniu a pórovitosti.

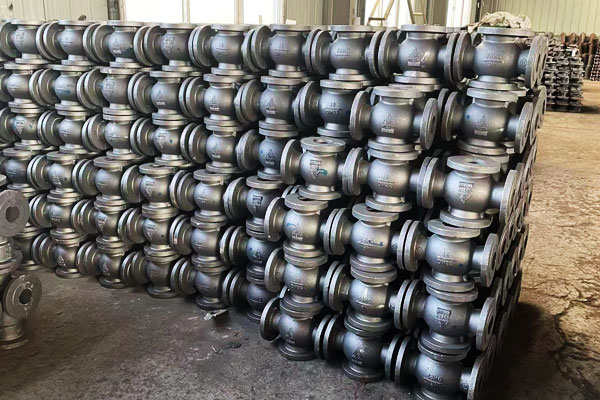

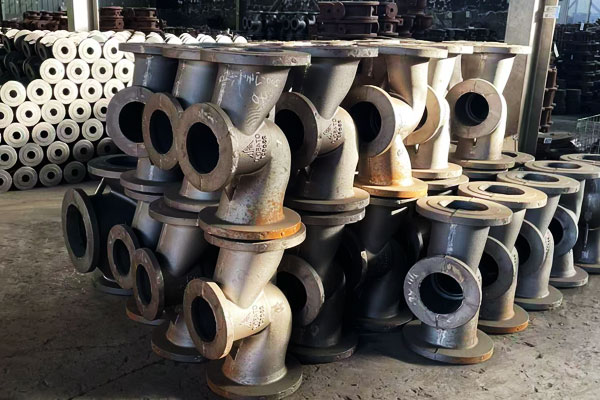

6. Čistenie a dokončenie:

Po ochladení odliatku na izbovú teplotu, škrupina sa odstráni pieskovaním (piesok oxidu hlinitého, veľkosť častíc 100-120 zaviazať), a potom sprue, stúpačka a otrepy sú odstránené.

Pre tesniacu plochu a prietokový kanál ventilu, na splnenie požiadaviek na rozmerovú presnosť je potrebné ďalšie brúsenie a leštenie.

5. Úprava po odlievaní vodného skla Investičné liatie Ventily z uhlíkovej ocele

Po zaliatí vodným sklom, vyžadujú ventily z uhlíkovej ocele systematické úpravy po odliatí zabezpečiť dimenzionnosť, optimalizovaný mechanický výkon, kvalita povrchu, a dlhodobá servisná spoľahlivosť.

Úľava od stresu a tepelné ošetrenie

Tepelná úprava je nevyhnutná na úľavu zvyškové napätie spôsobené nerovnomerným chladením a tuhnutím a zušľachťovať mikroštruktúra pre zlepšenie húževnatosti, ťažkosť, a tvrdosť.

Medzi kľúčové liečby patrí:

Tepelná úľava od stresu

• Objektívny: Znížte vnútorné napätia z tuhnutia a nerovnomerného chladenia.
• Parametre: Typická teplota: 550–650°C pre stredne uhlíkové ocele (Napr., Wcb), trvanie: 1–2 hodín, nasledované pomalým ochladením.
• Účinok: Zvyškové napätie sa zníži o 30-50%, minimalizovanie deformácia, skreslenie, a rozmerová odchýlka pri obrábaní alebo montáži.

Normalizácia

• Postup: Zahrievanie odliatku nad AC3 (~850-900°C) nasledované ochladením vzduchu.
• Účel: Vylepšuje štruktúru zŕn, homogenizuje mikroštruktúru, zlepšuje húževnatosť, a znižuje krehkosť.
• Aplikácia: Zvlášť dôležité pre WCC ventily s vysokým obsahom uhlíka, ktoré sa používajú vo vysokotlakových alebo nízkoteplotných aplikáciách, kde by krehkosť mohla viesť ku katastrofálnemu zlyhaniu.

Ochladenie a temperovanie

• Použiteľné stupne: Vysokouhlíkové alebo špeciálne ocele (Napr., WCC) vyžadujúce vyššiu pevnosť a tvrdosť.
• Spracovanie: Kalenie nasledované temperovaním na dosiahnutie a rovnováhu medzi vysokou medzou klzu a ťažnosťou.
• Kritické úvahy: Rýchlosti ochladzovania musia byť starostlivo kontrolované, najmä zložité geometrie ventilov, predchádzať praskanie alebo skreslenie.

Zhrnutie: Tepelné spracovanie zaisťuje jednotné mechanické vlastnosti, úľava na stres, a príprava na následné opracovanie a povrchovú úpravu.

Čistenie povrchu a odstraňovanie defektov

Po tepelnom spracovaní, príprava povrchu zaisťuje, že ventil spĺňa rozmerový, tesnenie, a požiadavky na kvalitu povrchu:

Otryskanie / Výbuch

• Odstráni zvyškový piesok, oxidy, a mierka z odlievacej plochy.
• Poskytuje a riadená drsnosť povrchu to zvyšuje priľnavosť pre nátery alebo farby.

Obrábanie a orezávanie

• Kritické povrchy, tesnenie, závitové otvory, a príruby sú opracované do tesné tolerancie pomocou CNC alebo konvenčného frézovania.
• Zabezpečiť rozmerová presnosť a správne nasadenie zostavy.

Opravy zvárania (Ak sa to vyžaduje)

• Veľký dutiny, dutiny, alebo praskliny možno opraviť pomocou TIG alebo MIG zvárania s kompatibilnými prídavnými kovmi.
• Uvoľnenie napätia po zváraní je povinné zabrániť lokalizovanej deformácii alebo koncentrácii napätia.

Táto fáza zaručuje, že ventily sú štrukturálne zdravé a rozmerovo pripravený na konečnú úpravu a náter.

Povrchová ochrana a náter

Uhlíková oceľ je náchylná na korózia, najmä vo vode, pary, olej, alebo mierne chemické prostredie. Povrchová úprava chráni ventil a predlžuje životnosť.

Typické metódy zahŕňajú:

Ďalšie poznámky:

• Zlepšujú aj povrchové úpravy hydraulický výkon, znížiť turbulencie, a zabrániť zhoršenie materiálu v dlhodobej službe.
• Správne príprava povrchu (čistenie, odstrel, odmasťovanie) je rozhodujúca pre priľnavosť náteru a odolnosť proti korózii.

Nedeštruktívne testovanie (Ndt) a funkčné overenie

Pred konečnou montážou, ventily podstúpiť komplexná kontrola zabezpečiť integritu a súlad so špecifikáciami dizajnu:

• Ultrazvukové testovanie (Ut): Detekuje vnútorné trhliny, medzery, a inklúzie.
• Rádiografické testovanie (Röntgen): Odhaľuje pórovitosť, dutiny, a skryté vnútorné chyby.
• Testovanie prenikajúcich farbív (Pt): Detekuje povrchové trhliny, najmä na tesniacich plochách.
• Hydrostatické a tlakové skúšky: Potvrdzuje tesnosť a prevádzkovú integritu pri konštrukčnom tlaku.

Tieto kontroly sú rozhodujúce vysokotlakový, nízkoteplotné, alebo korózne servisné ventily, kde zlyhanie môže mať vážne bezpečnostné a ekonomické dôsledky.

6. Aplikačné scenáre a umiestnenie na trhu

Ventily z uhlíkovej ocele na odlievanie vodného skla, s ich nákladovou efektívnosťou a prispôsobivosťou procesov, zaujímajú významné postavenie na trhu priemyselných ventilov, a ich aplikačné scenáre úzko súvisia s ich úrovňou výkonu a presnosti.

Hlavné aplikačné oblasti

• Ropný a chemický priemysel: Používa sa v strednotlakových a nízkotlakových potrubiach na ropu, preprava plynu a chemického ľahkého oleja,
  ako sú posúvače, guľové ventily a spätné ventily z materiálu ASTM A216 WCB, vhodné pre pracovné teploty -29 ℃ až 427 ℃ a tlakovú triedu 150-300.
• Energetický priemysel: Používa sa v cirkulačných vodných systémoch, parovodov a pomocných systémov tepelných elektrární,
  s WCB a ZG280-520 ako hlavnými materiálmi, nesúci stredný tlak a strednú teplotu pary.
• Mestské inžinierstvo: Používa sa vo vodovodných a drenážnych potrubiach, teplovody a plynovody zemného plynu,
  s ventilmi WCA a WCB ako hlavnými produktmi, vyžadujúce nízke náklady a spoľahlivý tesniaci výkon.
• Všeobecná mašinéria: Používa sa v hydraulických systémoch, chladiace systémy a systémy dodávky paliva strojov a zariadení, vhodné pre ventily so zložitou štruktúrou a malé série.

Postavenie na trhu a konkurenčná výhoda

V porovnaní s inými procesmi odlievania, Ventily z uhlíkovej ocele na odlievanie vodného skla majú jasné postavenie na trhu:

• V porovnaní so Silica Sol Investment Casting: Cena je 30-40% znížiť, ale presnosť je nižšia.
  Je vhodný pre stredné a nízke ventily bez prísnych požiadaviek na povrchovú úpravu, a zaberá 60-70% na trhu strednotlakových a nízkotlakových ventilov.
• V porovnaní s pieskovaním: Má vyššiu presnosť a lepšiu kvalitu povrchu, môžu vytvárať zložité štruktúry,
  a je vhodný pre ventily s vysokými požiadavkami na vnútorné prietokové kanály a tesniace plochy, postupne nahrádza odlievanie do piesku na trhu so stredne presnými ventilmi.

7. Vývojové trendy a technologické inovácie

S rastúcimi požiadavkami priemyselných systémov na kvalitu ventilov, efektívnosť a ochranu životného prostredia,

Technológia odlievania vodného skla pre ventily z uhlíkovej ocele sa neustále inovuje, a vývojové trendy sa odrážajú najmä v nasledujúcich aspektoch:

• Vývoj spojiva šetrný k životnému prostrediu: Rozvíjajte nízky modul, nízkotoxické spojivá na vodné sklo, ktoré nahradia tradičný kremičitan sodný, znížiť vypúšťanie odpadových vôd a znečistenie životného prostredia.
  V rovnakom čase, podporovať recykláciu odpadového piesku a vosku s cieľom zlepšiť využitie zdrojov.
• Optimalizácia kombinácie procesov: Ďalej optimalizujte proces výroby kompozitu oxidu kremičitého a vodného skla, zlepšiť kvalitu povrchu a rozmerovú presnosť odliatkov (dosiahnuť IT10-IT12),
  a zúžte medzeru pomocou vytaviteľného liatia s oxidom kremičitým, rozšírenie použitia vo ventiloch strednej a vyššej kategórie.
• Digitálna a inteligentná výroba: Zaviesť technológiu digitálnej simulácie (ako napríklad CASTsoft) na simuláciu procesu liatia a tuhnutia, chyby vopred predvídať a odstraňovať.
  Prijať automatizované výrobné linky na vstrekovanie vosku, výroba škrupín a pieskovanie na zlepšenie efektívnosti výroby a stability kvality.
• Upgrade materiálu a zlepšenie výkonu: Vyvinúť triedy uhlíkovej ocele s nízkou teplotou a vysokou pevnosťou na rozšírenie použitia ventilov na investičné odlievanie vodného skla pri nízkych teplotách (-60℃) a vysokotlakové (Triedny 600) pracovné podmienky,
  a zlepšiť odolnosť proti korózii prostredníctvom povrchovej úpravy (ako je galvanizácia a fosfátovanie).

8. Záver

Investičný odliatok vodného skla je a spoľahlivý, presný, a metóda šetrná k životnému prostrediu na výrobu ventilov z uhlíkovej ocele so zložitou geometriou.

Starostlivým ovládaním spojivová chémia, škrupinová konštrukcia, a tepelný manažment, výrobcovia môžu dosiahnuť vysoko kvalitné ventily s vynikajúcim mechanickým výkonom, rozmerová presnosť, a povrchová úprava.

S vývojom ekologicky šetrných spojív, digitálna simulácia a inteligentná výroba,

Ventily z uhlíkovej ocele na odlievanie vodného skla ďalej rozšíria svoje uplatnenie v stredných a špičkových priemyselných oblastiach, a zohrávajú dôležitejšiu úlohu v bezpečnosti a stabilite priemyselných kvapalinových systémov.

Časté otázky

Čo je investičné liatie vodného skla?

Investičné liatie vodného skla je proces presného odlievania, ktorý využíva taviteľnú voskovú formu potiahnutú plášťom na báze vodného skla na vytvorenie zložitých tvarov ventilov z uhlíkovej ocele..

Vosk sa odstráni odparafínovaním, a roztavená oceľ sa naleje do dutiny.

Aké sú typické triedy uhlíkovej ocele používané pre ventily?

Bežné stupne zahŕňajú WCB, WCA, WCC (ASTM A216) a ZG280–520 (Gb/t 12229). Výber závisí od tlaku, teplota, a stredná.

WCB je široko používaný pre stredné- a nízkotlakové aplikácie, kým WCC je vhodné pre vysokotlakovú alebo nízkoteplotnú prevádzku.

Aké je porovnanie odlievania vodného skla s odlievaním z kremičitého sólu?

Odlievanie vodného skla je cenovo výhodnejšie, má rýchlejšie výrobné cykly, a je vhodný pre stredné- a nízkovýkonné ventily, zatiaľ čo liatie kremičitým sólom ponúka vyššiu povrchovú úpravu a rozmerovú presnosť, vďaka čomu je ideálny pre špičkové ventily.

Aké úpravy po odliatí sú potrebné?

Medzi kľúčové liečby patrí: úľava na stres, normalizácia alebo temperovanie, obrábanie, oprava defektu, povrchové čistenie, a povlak (epoxid, prášok, alebo e-povlak) aby sa zabezpečila mechanická integrita, odpor, a rozmerová presnosť.
