V modernej výrobe, výber materiálu hrá rozhodujúcu úlohu pri určovaní spoľahlivosti produktu, životnosť, efektívnosť výroby, a celkové náklady životného cyklu.
Medzi rôznymi kovovými materiálmi, presné odliatky z nehrdzavejúcej ocele sa stali preferovaným riešením pre priemyselné odvetvia vyžadujúce kombináciu odolnosti proti korózii, mechanická pevnosť, rozmerová presnosť, kvalita povrchu, a flexibilita dizajnu.
Presné odlievanie – známe aj ako odlievanie investícií alebo obsadenie strateného vosku— umožňuje formovať zliatiny nehrdzavejúcej ocele do vysoko zložitých geometrií s vynikajúcou povrchovou úpravou a úzkymi rozmerovými toleranciami.
V porovnaní s konvenčnými výrobnými metódami, ako je obrábanie z tyčového materiálu, kovanie, zváracia výroba, alebo štandardné liatie do piesku, presné liatie z nehrdzavejúcej ocele poskytuje jedinečné výhody, ktoré je ťažké dosiahnuť s inými kovmi a procesmi.
Avšak, skutočná hodnota presných odliatkov z nehrdzavejúcej ocele nespočíva len v odolnosti proti korózii tradične spájanej s nehrdzavejúcou oceľou.
Ich konkurenčná výhoda pochádza z interakcie medzi nimi pokročilá chémia zliatin, schopnosť presnej výroby, štrukturálna optimalizácia, a dlhodobý výkon služby.
1. Čo sú presné odliatky z nehrdzavejúcej ocele?
Nehrdzavejúca oceľ presné odliatky sú vysoko presné kovové komponenty vyrábané prostredníctvom proces investičného liatia (tiež známy ako odlievanie do strateného vosku), pri ktorej je jednorazový voskový vzor potiahnutý keramickým materiálom na vytvorenie vysoko presnej formy.
Po odstránení vosku, roztavená nehrdzavejúca oceľ sa naleje do dutiny keramického plášťa, aby sa vytvoril konečný komponent so zložitými geometriami, vynikajúca povrchová úprava, a tesné rozmerové tolerancie.
Na rozdiel od konvenčných metód odlievania, ako je liatie do piesku, presné odlievanie z nehrdzavejúcej ocele môže reprodukovať zložité vzory s minimálnymi požiadavkami na obrábanie.
Proces je obzvlášť vhodný pre zliatiny nehrdzavejúcej ocele, pretože tieto materiály kombinujú vynikajúcu odolnosť proti korózii, mechanická pevnosť, a vysokoteplotnú stabilitu so schopnosťou dosiahnuť výrobu takmer čistého tvaru prostredníctvom presnej výroby.
2. Vynikajúca odolnosť proti korózii: Definujúca výhoda presných odliatkov z nehrdzavejúcej ocele
Medzi všetkými strojárskymi kovmi používanými na presné liatie, vynikajúca odolnosť proti korózii je najzákladnejšou a najvýraznejšou výhodou nehrdzavejúcej ocele.
Na rozdiel od uhlíkovej ocele, liatina, a mnoho neželezných zliatin, ktoré sa spoliehajú na vonkajšie nátery alebo pravidelnú údržbu, aby odolali degradácii životného prostredia, nehrdzavejúca oceľ má v svojom chemickom zložení zabudovaný mechanizmus ochrany proti korózii.
Pasívny film oxidu chrómu: Základ odolnosti proti korózii z nehrdzavejúcej ocele
Výnimočná odolnosť nehrdzavejúcej ocele proti korózii pochádza z tvorby a oxid chróm (Cr₂o₃) pasívny film na povrchu zliatiny.
Keď obsah chrómu v nehrdzavejúcej oceli prekročí približne 10.5%, chróm spontánne reaguje s kyslíkom v prostredí za vzniku extrémne tenkej, hustý, a stabilná vrstva oxidu.
Hoci tento pasívny film má hrúbku len niekoľko nanometrov, poskytuje vysoko účinnú bariéru medzi kovovým substrátom a korozívnym médiom.
Na rozdiel od bežnej hrdze vytvorenej na uhlíkovej oceli, vrstva oxidu chrómu má tri kritické charakteristiky:
Schopnosť samoliečenia
Pasívna fólia sa môže pri poškodení automaticky regenerovať.
Ak sa pri manipulácii poškriabe nerezový povrch, obrábanie, alebo prevádzka, exponovaný chróm rýchlo reaguje s kyslíkom a vytvára ochrannú vrstvu oxidu.
Tento samoopravný mechanizmus umožňuje, aby si presné odliatky z nehrdzavejúcej ocele zachovali odolnosť voči korózii počas celej životnosti.
Silná priľnavosť a stabilita
Film oxidu chrómu je pevne spojený s povrchom nehrdzavejúcej ocele a ľahko nepraská, ošúpať, alebo vločka.
To sa zásadne líši od hrdze oxidu železa na uhlíkovej oceli, ktorý je porézny, nestabilná, a nepretržite odhaľuje čerstvý kov pod vrstvou korózie.
V dôsledku, korózia uhlíkovej ocele sa postupne zrýchľuje, pričom nehrdzavejúca oceľ zostáva chránená.
Široká chemická ochrana
Pasívna vrstva poskytuje odolnosť voči širokému spektru korozívnych prostredí, vrátane:
- Atmosférická vlhkosť
- Čerstvá voda
- Prostredia obsahujúce soľ
- Organické chemikálie
- Mierne kyseliny a zásady
- Priemyselné znečisťujúce látky
Táto inherentná ochrana eliminuje potrebu dodatočných antikoróznych bariér v mnohých aplikáciách.
Porovnanie mechanizmov ochrany proti korózii medzi bežnými kovmi
| Materiál | Odpor | Mechanizmus ochrany | Schopnosť samoliečenia |
| Nehrdzavejúca oceľ (304/316) | Vynikajúci | Oxid chrómu (Cr₂o₃) pasívny film | Áno |
| Uhlíková oceľ | Úbohý | Hrdza hydratovaného oxidu železa | Nie |
| Liatina | Chudobné až stredne | Produkty korózie oxidov železa a grafitové efekty | Nie |
| Hliníkové zliatiny | Dobre | Oxid hliníka (Al₂o₃) film | Áno, ale menej stabilný v agresívnom prostredí |
| Zliatiny medi | Dobre | Vrstva oxidu medi/uhličitanu | Obmedzený |
| Zliatiny titánu | Vynikajúci | Oxid titaničitý (Tio₂) pasívny film | Áno, ale podstatne vyššie náklady na materiál |
V porovnaní s inými kovmi, nehrdzavejúca oceľ poskytuje výnimočnú kombináciu odpor, mechanická pevnosť, výroba, a nákladová efektívnosť, čo z neho robí jeden z najuniverzálnejších technických materiálov pre presné odlievané komponenty.
Výkon v agresívnych servisných prostrediach
Odolnosť presných odliatkov z nehrdzavejúcej ocele proti korózii sa stáva obzvlášť cennou v prostrediach, kde sa bežné kovy rýchlo zhoršujú.
Rôzne druhy nehrdzavejúcej ocele poskytujú rôzne úrovne ochrany v závislosti od zloženia zliatiny.
Nasledujúce porovnanie zdôrazňuje výkonnostné výhody nehrdzavejúcej ocele oproti alternatívnym materiálom.
| Prostredie | Nerezová oceľ (304/316) | Uhlíková oceľ | hliník | Bronz/Meď |
| Vnútorná atmosféra | Vynikajúci | Rýchla tvorba hrdze | Dobre | Dobre |
| Vonkajšia atmosféra | Vynikajúci | Vyžaduje ochranný náter | Dobre | Dobre |
| Čerstvá voda | Vynikajúci | Dochádza ku korózii | Dobre | Dobre |
| Morská voda / morské prostredie | 316: Dobre; 304: Mierny | Silná bodová korózia | Riziko jamkovej korózie | Dobre |
| Chlorid a soľný sprej | 316: Dobre; 304: Mierny | Rýchla korózia | Korózia jamiek | Mierny |
| Zriedené kyseliny | 304: Dobre; 316: Vynikajúci | Rýchly útok | Mierny | Mierny |
| Prostredie kyseliny sírovej | 316: Dobré v zriedených roztokoch; 904L: Vynikajúci | Ťažký útok | Úbohý | Mierny |
| Spracovanie potravín a nápojov | Vynikajúci | Nevhodné z dôvodu kontaminácie hrdzou | Obmedzený | Všeobecne nevhodné |
| Farmaceutické aplikácie | Vynikajúci | Nevhodné | Nevhodné | Nevhodné |
| Vysoká teplota (600–800 °C) | Dobrá odolnosť proti oxidácii | Dochádza k tvorbe vodného kameňa | Riziko straty pevnosti/topenia | Riziko straty pevnosti/topenia |
Žiadne nátery, Žiadna údržba
Na rozdiel od uhlíkovej ocele alebo liatiny, ktoré vyžadujú ochranné nátery (maľba, galvanizácia, olej) aby sa zabránilo hrdzi, možno použiť presné odliatky z nehrdzavejúcej ocele holé vo väčšine prostredí.
To poskytuje niekoľko výhod:
- Žiadna porucha povlaku: Povlaky sa môžu odštiepiť, poškriabať, alebo časom degradovať, vystavenie základného kovu korózii.
- Žiadna údržba: Komponenty z nehrdzavejúcej ocele nevyžadujú pravidelné prelakovanie ani odstraňovanie hrdze.
- Žiadna kontaminácia: Žiadne častice farby alebo náteru nemôžu kontaminovať procesné prúdy (kritické v potravinách, lekársky, a polovodičové aplikácie).
- Nižšie náklady na životný cyklus: Eliminácia náterov a údržby výrazne znižuje celkové náklady na vlastníctvo.
3. Vynikajúci mechanický výkon v širokom rozsahu teplôt
Okrem odolnosti proti korózii, jednou z najdôležitejších výhod presné odliatky z nehrdzavejúcej ocele je ich vynikajúci mechanický výkon v širokom rozsahu prevádzkových teplôt.
Na rozdiel od mnohých technických kovov, ktoré zažívajú rýchlu degradáciu pevnosti, strata húževnatosti, alebo zrýchlená oxidácia pri tepelnom namáhaní, nehrdzavejúca oceľ zachováva dobre vyváženú kombináciu sila, ťažkosť, únava, a štrukturálna stabilita od kryogénnych podmienok po zvýšené teploty.
Vysoký výkon v pomere pevnosti k hmotnosti
Presné odliatky z nehrdzavejúcej ocele ponúkajú vynikajúcu rovnováhu medzi mechanickou pevnosťou a konštrukčnou účinnosťou.
V porovnaní s mnohými bežnými odlievacími materiálmi, nerezová oceľ poskytuje:
- Vyššia pevnosť v ťahu
- Vyššia medza klzu
- Zlepšená únava odolnosť
- Lepšia nárazová húževnatosť
- Väčšia odolnosť proti deformácii
Táto kombinácia umožňuje inžinierom navrhovať komponenty s optimalizovanou hrúbkou steny a zníženou hmotnosťou pri zachovaní dostatočných bezpečnostných rezerv.
Napríklad:
- V porovnaní so zliatinami hliníka, nehrdzavejúca oceľ vo všeobecnosti poskytuje výrazne vyššiu pevnosť, odpor, a teplotná schopnosť.
- V porovnaní so sivou liatinou, nehrdzavejúca oceľ poskytuje oveľa lepšiu ťažnosť a odolnosť proti nárazu.
- V porovnaní s uhlíkovou oceľou, nehrdzavejúca oceľ poskytuje podobnú alebo vyššiu mechanickú pevnosť a zároveň dodáva vynikajúcu odolnosť proti korózii.
Vďaka tomu sú presné odliatky z nehrdzavejúcej ocele obzvlášť cenné tam, kde oboje konštrukčný výkon a dlhodobá spoľahlivosť sú potrebné.
Typické aplikácie zahŕňajú:
- Čerpacie puzdrá
- Telá ventilu
- Letectvo
- Morské vybavenie
- Hydraulické komponenty
- Časti priemyselných strojov
Stabilné mechanické vlastnosti pri zvýšených teplotách
Pri vystavení vysokým teplotám u mnohých kovov dochádza k výraznému zníženiu výkonu.
Napríklad:
- Zliatiny hliníka rýchlo strácajú pevnosť nad približne 200 °C.
- Uhlíková oceľ môže trpieť oxidáciou, škálovanie, a znížené mechanické vlastnosti pri dlhšom tepelnom vystavení.
- Zliatiny medi pri zvýšených teplotách výrazne mäknú.
Nehrdzavejúca oceľ, však, zachováva si vynikajúcu štrukturálnu stabilitu vďaka svojej stabilnej zliatinovej matrici a silnej odolnosti voči oxidácii na báze chrómu.
V závislosti od typu zliatiny, môžu poskytnúť presné odliatky z nehrdzavejúcej ocele:
- Odolnosť proti oxidácii pri vysokej teplote
- Zlepšená rezistencia na tečnie
- Znížená tepelná deformácia
- Stabilná mechanická pevnosť
Austenitické nehrdzavejúce ocele, ako 304 a 316 známky, udržiavať vynikajúcu húževnatosť a odolnosť proti korózii pri zvýšených teplotách, zatiaľ čo špecializované žiaruvzdorné nehrdzavejúce ocele sú navrhnuté pre nepretržitú prevádzku v extrémnych tepelných podmienkach.
Typické vysokoteplotné aplikácie zahŕňajú:
- Komponenty pecí
- Diely výmenníka tepla

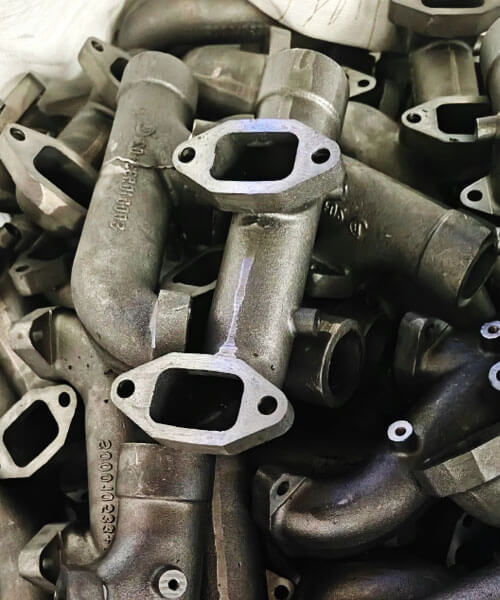

- Komponenty výfukového systému
- Energetické zariadenia
- Stroje na chemické spracovanie
- Zariadenia na tepelné spracovanie
Vynikajúca húževnatosť pri nízkych teplotách a kryogénny výkon
Ďalšou dôležitou výhodou nehrdzavejúcej ocele je jej schopnosť zachovať si húževnatosť pri extrémne nízkych teplotách.
Mnohé uhlíkové ocele a liatiny sú čoraz krehkejšie, pretože teplota klesá v dôsledku zníženej ťažnosti a zvýšenej citlivosti na nárazové zaťaženie.
Tento jav, známy ako prechod z ťažného na krehký, môže viesť k náhlemu zlyhaniu v chladných prevádzkových podmienkach.
Austenitické nehrdzavejúce ocele sa správajú odlišne, pretože majú kubický tvar orientovaný na tvár (Fcc) kryštálová štruktúra zostáva stabilná pri nízkych teplotách.
Medzi výhody patrí:
- Vynikajúca odolnosť proti nárazu
- Stabilná ťažnosť
- Znížené riziko krehkých zlomenín
- Spoľahlivý výkon v kryogénnom prostredí
Vďaka tomu sú presné odliatky z nehrdzavejúcej ocele vhodné pre:
- Kryogénne ventily
- LNG zariadenia
- Lekárske chladiace systémy
- Letecké aplikácie
- Nízkoteplotné chemické systémy
Vynikajúca odolnosť proti únave pri cyklickom zaťažení
Mnoho priemyselných komponentov je vystavených opakovanému mechanickému namáhaniu, a nie neustálemu zaťaženiu.
Príklady zahŕňajú:
- Čerpadlá
- Turbína
- Ventilové zostavy
- Rotačné stroje
- Dopravné komponenty
Opakované zaťaženie môže spôsobiť iniciáciu a šírenie únavových trhlín, v konečnom dôsledku vedie k zlyhaniu komponentov.
Presné odliatky z nehrdzavejúcej ocele poskytujú vďaka svojej kombinácii vynikajúcu odolnosť proti únave:
- Pevnosť v ťahu
- Dobrú ťažnosť
- Silná odolnosť proti korózii
- Stabilná mikroštruktúra
Odolnosť proti korózii je obzvlášť dôležitá, pretože korózne jamky môžu pôsobiť ako body koncentrácie napätia, ktoré urýchľujú únavové zlyhanie.
Odolávaním povrchovej degradácie, nehrdzavejúca oceľ pomáha udržiavať dlhodobú únavu.
Vynikajúca odolnosť proti nárazu a štrukturálna húževnatosť
Mechanická húževnatosť je schopnosť materiálu absorbovať energiu pred zlomením.
V porovnaní s krehkými materiálmi, ako je sivá liatina, nehrdzavejúca oceľ poskytuje výrazne vyššiu húževnatosť a odolnosť voči poškodeniu.
To znamená, že presné odliatky z nehrdzavejúcej ocele vydržia:
- Náhle nárazové zaťaženie
- Mechanické vibrácie
- Kolísanie tlaku
- Tepelný šok
- Podmienky náhodného preťaženia
Táto výhoda je kritická pre komponenty súvisiace s bezpečnosťou, kde by zlyhanie mohlo viesť k poškodeniu zariadenia, prerušenie výroby, alebo bezpečnostné riziká.
Typické aplikácie zahŕňajú:
- Komponenty obsahujúce tlak

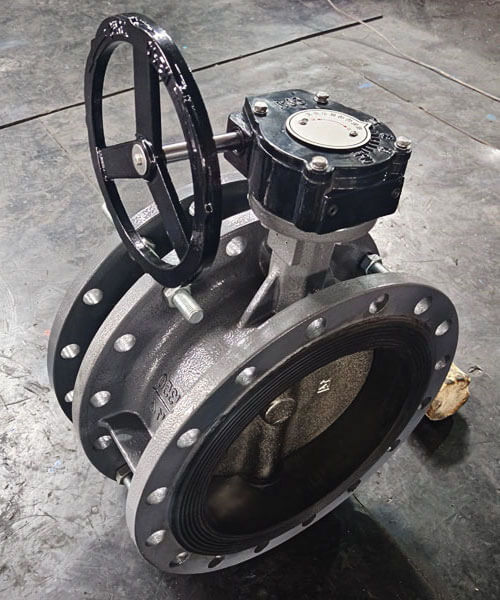

- Priemyselné ventily
- Pumpové telá
- Morské štruktúry
- Bezpečnostne dôležité stroje
Vynikajúca odolnosť proti opotrebovaniu a erózii v náročných aplikáciách
Hoci nehrdzavejúca oceľ je primárne uznávaná pre odolnosť proti korózii, mnohé druhy nehrdzavejúcej ocele tiež poskytujú vynikajúcu odolnosť proti mechanickému opotrebovaniu a erózii.
Toto je obzvlášť dôležité pre komponenty, ktorým sú vystavené:
- Vysokorýchlostný prietok tekutiny
- Abrazívne častice
- Kalové prostredie
- Opakovaný mechanický kontakt
Prostredníctvom výberu zliatiny a tepelného spracovania, presné odliatky z nehrdzavejúcej ocele môžu dosiahnuť lepšie:
- Tvrdosť
- Odolnosť voči oderu
- Odolnosť proti erózii
Príklady zahŕňajú:
- Čerpacie obežné kolesá
- Ventilové sedadlá
- Komponenty banských zariadení
- Časti chemického spracovania
V porovnaní s mäkšími hliníkovými zliatinami a bežnými oceľami, nehrdzavejúca oceľ ponúka výrazne dlhšiu životnosť v abrazívnych prevádzkových prostrediach.
4. Výnimočná sloboda dizajnu vďaka presnému odlievaniu
Jednou z najvýznamnejších výhod presné odliatky z nehrdzavejúcej ocele je ich schopnosť produkovať veľmi zložité geometrie, ktoré sú náročné, drahý,
alebo dokonca nemožné vyrobiť konvenčným obrábaním, kovanie, alebo výrobné metódy.
Schopnosť výroby komplexnej geometrie
Najväčšou konštrukčnou výhodou presného odlievania z nehrdzavejúcej ocele je jeho schopnosť reprodukovať zložité trojrozmerné štruktúry s vysokou presnosťou.
Na rozdiel od obrábania, ktorý odoberá materiál z pevného bloku, presné liatie tvorí súčiastku blízko jej konečného tvaru. To umožňuje výrobu:
- Tenkostenné konštrukcie
- Interné kanály
- Zakrivené prietokové kanály
- Integrované montážne prvky
- Komplexné obrysy
- Ľahký optimalizovaný dizajn
Inžinieri preto už nie sú obmedzovaní tradičnými výrobnými obmedzeniami a môžu sa sústrediť na optimalizáciu výkonu komponentov, a nie na zjednodušenie geometrie pre vyrobiteľnosť..
Táto schopnosť je obzvlášť cenná pre:
- Čerpacie obežné kolesá
- Telá ventilu
- Letectvo
- Lekárske nástroje
- Hydraulické komponenty
- Komplexné časti priemyselných strojov
Near-Net-Shape výroba a znížený materiálový odpad
Ďalšou dôležitou výhodou presného liatia je jeho schopnosť vyrábať Komponenty takmer v tvare.
Konvenčné obrábanie často začína nadrozmernými kovovými predvalkami a odoberá veľké množstvo materiálu, aby sa dosiahla konečná geometria. Výsledkom tohto prístupu je:
- Vysoká spotreba materiálu
- Významný čas obrábania
- Zvýšené opotrebenie nástroja
- Vyššie výrobné náklady
Presné liatie z nehrdzavejúcej ocele výrazne znižuje tieto obmedzenia tým, že počas procesu odlievania vytvára väčšinu požadovanej geometrie.
Medzi výhody patrí:
- Nižší odpad surovín
- Znížený prídavok na obrábanie
- Kratšie výrobné cykly
- Vylepšené využitie drahých zliatin nehrdzavejúcej ocele
Táto výhoda je dôležitá najmä pre vysokolegované nehrdzavejúce ocele, kde nadmerné obrábanie môže spôsobiť značné materiálne straty a zvýšiť výrobné náklady.
Integrácia viacerých komponentov do jedného odliatku
Presné odlievanie umožňuje konštruktérom kombinovať viacero tradične samostatných komponentov do jedného odliatku z nehrdzavejúcej ocele.
V konvenčnej výrobe, môže vyžadovať zložitá montáž:
- Viacnásobne opracované diely
- Zváracie operácie
- Skrutkové spoje
- Dodatočné tesniace komponenty
Každé spojenie so sebou prináša potenciálne riziká, vrátane:
- Únik
- Únava
- Korózia v spojoch
- Chyby pri montáži
- Zvýšené nároky na údržbu
Integráciou viacerých funkcií do jedného presného odliatku, Výrobcovia môžu dosiahnuť:
- Vylepšená štrukturálna pevnosť
- Znížená zložitosť montáže
- Menej bodov zlyhania
- Zvýšená spoľahlivosť
Táto integrácia dizajnu je obzvlášť cenná v aplikáciách zahŕňajúcich tlak, vibrovanie, alebo korozívne prostredie.
Optimalizácia toku tekutín a štruktúr prenosu tepla
Mnoho priemyselných komponentov závisí vo veľkej miere od optimalizovaných vnútorných geometrií na zlepšenie výkonu.
Presné odlievanie umožňuje výrobu sofistikovaných vnútorných priechodov, ktoré vylepšujú:
- Účinnosť prúdenia tekutín
- Rozloženie tlaku
- Výkon prenosu tepla
- Energetická účinnosť
Napríklad:

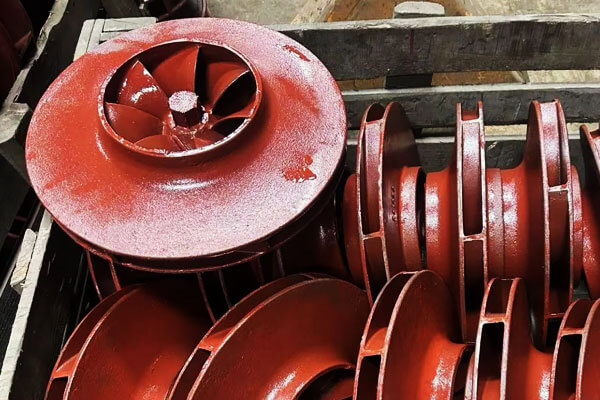

- Obežné kolesá čerpadiel môžu byť navrhnuté s optimalizovanými profilmi lopatiek.

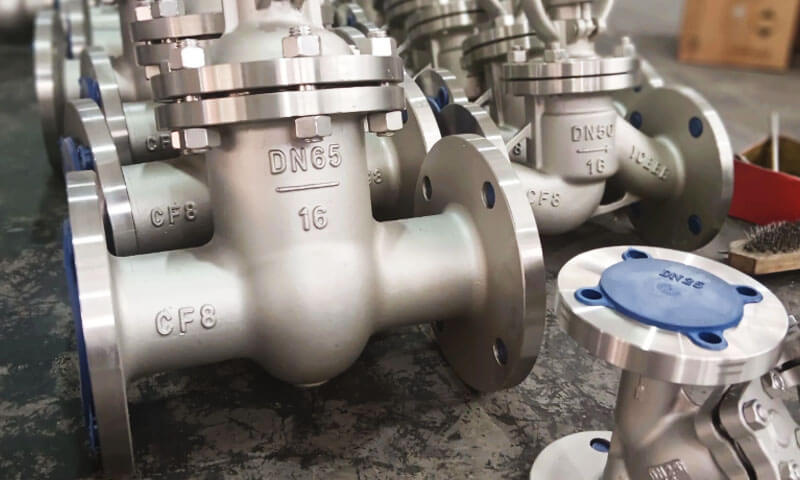

- Telesá ventilov môžu obsahovať plynulejšie prietokové kanály.
- Komponenty výmenníka tepla môžu využívať zložité vnútorné štruktúry.
Tieto konštrukcie je často ťažké dosiahnuť obrábaním, pretože vnútorné dutiny a zakrivené priechody môžu byť pre rezné nástroje nedostupné.
Ľahká štrukturálna optimalizácia
Ďalšou dôležitou konštrukčnou výhodou presného liatia z nehrdzavejúcej ocele je schopnosť dosiahnuť ľahké konštrukcie bez zníženia pevnosti.
Namiesto pridávania nadmerného materiálu na kompenzáciu slabých vzorov, presné liatie umožňuje umiestniť materiál len tam, kde prispieva k štrukturálnemu výkonu.
To má za následok:
- Znížená hmotnosť komponentov
- Nižšia spotreba energie
- Vylepšená účinnosť zariadenia
- Jednoduchšia inštalácia a manipulácia
Táto výhoda je obzvlášť dôležitá v letectve, preprava, a pokročilé strojové aplikácie.
5. Vynikajúca rozmerová presnosť a kvalita povrchu
Jednou z najdôležitejších výhod presné odliatky z nehrdzavejúcej ocele je ich vynikajúca rozmerová presnosť a kvalita povrchu.
V porovnaní s konvenčnými technológiami odlievania, ako je liatie do piesku, presné liatie z nehrdzavejúcej ocele dokáže reprodukovať zložité geometrie s oveľa vyššou presnosťou pri dosiahnutí hladších povrchov a znížení potreby rozsiahleho sekundárneho obrábania.
Vysoká rozmerová presnosť vďaka technológii presného odlievania
Tradičné metódy odlievania často čelia obmedzeniam spôsobeným charakteristikami materiálu formy, tepelná deformácia, a nekonzistentné správanie tuhnutia.
Odlievanie piesku, napríklad, používa pomerne hrubé formovacie hmoty, čo môže mať za následok drsné povrchy, väčšie rozmerové odchýlky, a väčšie prídavky na obrábanie.
Presné odlievanie z nehrdzavejúcej ocele prekonáva tieto obmedzenia použitím jemne riadených keramických foriem.
Voskový vzor presne definuje konečný tvar komponentu, pričom keramická škrupina si zachováva požadovanú geometriu počas procesu vysokoteplotného odlievania.
V dôsledku, presne liate komponenty z nehrdzavejúcej ocele môžu dosiahnuť:
- Presná reprodukcia rozmerov
- Stabilná konzistencia medzi jednotlivými dávkami
- Komplexná integrácia funkcií
- Menšia rozmerová variácia
Táto úroveň presnosti je obzvlášť cenná pre komponenty vyžadujúce presné montážne vzťahy, ako sú telá ventilov, komponenty čerpadla, letectvo, hydraulické diely, a zdravotnícke pomôcky.
Near-Net-Shape Výroba a znížené požiadavky na obrábanie
Hlavnou ekonomickou výhodou presného odlievania z nehrdzavejúcej ocele je jeho schopnosť vyrábať komponenty blízke ich konečným rozmerom.
Na rozdiel od procesov obrábania, ktoré odoberajú veľké množstvo materiálu z predvalkov alebo výkovkov, presné odlievanie tvorí väčšinu požadovanej geometrie počas počiatočnej výrobnej fázy.
Táto schopnosť takmer čistého tvaru výrazne znižuje množstvo potrebného úberu materiálu po odlievaní.
Pre drahé zliatiny nehrdzavejúcej ocele, to je obzvlášť dôležité, pretože odpad z obrábania môže predstavovať značnú časť celkových výrobných nákladov.
Znížením obrábacích operácií, presné odlievanie sa môže zlepšiť:
- Efektívnosť využitia materiálu
- Čas výrobného cyklu
- Dôslednosť výroby
- Celková kontrola nákladov
Zníženie požiadaviek na obrábanie je obzvlášť výhodné pre zložité komponenty z nehrdzavejúcej ocele, kde by konvenčná výroba vyžadovala viac operácií, Špecializované náradie, alebo komplikované upevnenie.
Vynikajúca povrchová úprava a funkčný výkon
Kvalita povrchu je ďalšou definujúcou charakteristikou presných odliatkov z nehrdzavejúcej ocele.
Keramická škrupina používaná pri odlievaní na investičné liatie poskytuje oveľa hladší povrch dutiny ako tradičné pieskové formy, umožňujúci finálnemu odliatku dosiahnuť vynikajúce povrchové vlastnosti.
Kvalitná povrchová úprava zlepšuje nielen vizuálny vzhľad, ale aj funkčný výkon.
Pre komponenty na manipuláciu s kvapalinami, ako sú čerpadlá, ventily, a zariadenia na riadenie prietoku, hladšie vnútorné povrchy znižujú turbulencie a straty trením, zlepšenie účinnosti toku a prevádzkovej stability.
Na utesnenie komponentov, presné povrchy zlepšujú kontaktné podmienky a znižujú riziko úniku.
Toto je obzvlášť dôležité v systémoch s obsahom tlaku, kde aj malé povrchové nedokonalosti môžu ovplyvniť dlhodobú spoľahlivosť.
V odvetviach, ako je spracovanie potravín, farmaceutiká, a lekárske vybavenie, hladké povrchy odliatkov z nehrdzavejúcej ocele poskytujú ďalšie výhody znížením rizika kontaminácie a uľahčením čistenia a sterilizácie.
Presná reprodukcia zložitých detailov
Ďalšou jedinečnou výhodou presného odlievania je jeho schopnosť reprodukovať jemné konštrukčné detaily, ktoré je ťažké dosiahnuť inými výrobnými metódami..
Vlastnosti ako tenké steny, úzke drážky, zakrivené pasáže, zložité rebrá, a zložité vonkajšie obrysy môžu byť začlenené priamo do dizajnu odliatku.
Obrábanie má prirodzené obmedzenia pri výrobe hlbokých vnútorných štruktúr alebo zložitých trojrozmerných povrchov, pretože rezné nástroje vyžadujú fyzický prístup.
Výroba zvárania, medzitým, často vyžaduje spojenie viacerých častí, čo môže ohroziť rozmerovú konzistenciu a štrukturálnu integritu.
Presné odlievanie odstraňuje mnohé z týchto obmedzení tým, že umožňuje samotnej forme definovať konečnú geometriu. To dáva konštruktérom väčšiu slobodu pri navrhovaní komponentov podľa funkčných požiadaviek a nie podľa výrobných obmedzení.
6. Lepšia ekonomika životnosti korózie v porovnaní s inými kovmi
Hoci presné odliatky z nehrdzavejúcej ocele vo všeobecnosti zahŕňajú vyššie počiatočné materiálové investície v porovnaní s uhlíkovou oceľou, liatina, alebo hliníkových komponentov, ich ekonomické výhody sú čoraz zreteľnejšie pri hodnotení z hľadiska životného cyklu.
Nižšie požiadavky na údržbu a nižšie prevádzkové náklady
Komponenty z uhlíkovej ocele a liatiny zvyčajne vyžadujú dodatočné systémy ochrany proti korózii, aby sa dosiahla prijateľná životnosť.
Tie môžu zahŕňať maľovanie, pozemský, povrchové nátery, alebo pravidelné antikorózne úpravy.
Avšak, ochranné nátery sú dočasné riešenia. Časom, v dôsledku mechanického poškodenia sa môžu znehodnotiť, chemická expozícia, zmeny teploty, alebo starnutie životného prostredia.
Akonáhle je náter narušený, korózia sa môže rýchlo vyvinúť a ovplyvniť podkladový kov.
Presné odliatky z nehrdzavejúcej ocele nezávisia od vonkajších náterov na ochranu proti korózii.
Ich pasívny film na báze chrómu poskytuje prirodzenú odolnosť, ktorá zostáva účinná počas životnosti komponentu.
V dôsledku, komponenty z nehrdzavejúcej ocele vyžadujú podstatne menej údržby, zníženie nákladov spojených s inšpekciou, premaľovanie, oprava korózie, a neočakávané prestoje zariadení.
Eliminácia rizika zlyhania povlaku
Použitie povlakov prináša ďalšie obavy o spoľahlivosť, pretože ochranná vrstva sa stáva najslabšou časťou systému ochrany proti korózii.
Poškodený povlak môže spôsobiť, že sa pod povrchom vytvorí lokálna korózia, sťažuje odhalenie porúch skôr, ako dôjde k vážnemu poškodeniu.
Nehrdzavejúca oceľ sa tomuto problému vyhýba, pretože odolnosť proti korózii je integrovaná do samotného materiálu.
Pasívna vrstva oxidu chrómu nepretržite chráni povrch a pri poškodení sa môže prirodzene regenerovať.
Táto inherentná ochrana poskytuje predvídateľnejší dlhodobý výkon, najmä v drsnom prostredí, ako sú námorné zariadenia, chemické rastliny, a vonkajšie priemyselné inštalácie.
Predĺžená životnosť a znížené náklady na výmenu
Kombinácia odolnosti proti korózii, mechanická pevnosť, a odolnosť proti opotrebeniu umožňuje, aby presné odliatky z nehrdzavejúcej ocele fungovali spoľahlivo oveľa dlhšie ako mnohé alternatívne materiály.
Dlhšia životnosť znižuje:
- Frekvencia výmeny zariadení
- Spotreba náhradných dielov
- Prerušenia výroby
- Požiadavky na prácu pri údržbe
Pre kritické priemyselné systémy, predchádzanie neočakávaným poruchám je často oveľa cennejšie ako minimalizácia počiatočných nákladov na komponenty.
Ventil z nehrdzavejúcej ocele, teleso čerpadla, alebo konštrukčný komponent, ktorý spoľahlivo funguje desiatky rokov, môže poskytnúť podstatne lepší ekonomický výkon ako lacnejšia alternatíva vyžadujúca opakovanú opravu alebo výmenu.
Náklady na životný cyklus a výhody udržateľnosti
K trvalej udržateľnosti prispieva aj predĺžená životnosť presných odliatkov z nehrdzavejúcej ocele.
Menej výmen znamená zníženú spotrebu surovín, nižšia energetická náročnosť výroby, a menej priemyselného odpadu.
Ďalej, nehrdzavejúca oceľ má vynikajúcu recyklovateľnosť. Na konci životnosti, možno ho regenerovať a znovu použiť pri zachovaní jeho cenných metalurgických vlastností.
Preto, presné odliatky z nehrdzavejúcej ocele poskytujú nielen technické výhody, ale aj dlhodobé environmentálne a ekonomické výhody.
7. Všestrannosť a prispôsobiteľnosť zliatiny
Presné odliatky z nehrdzavejúcej ocele je možné vyrábať v širokej škále zliatin, každý prispôsobený špecifickým podmienkam služby:
| Zliatina | Kľúčové vlastnosti | Typické aplikácie |
| CF-8 (304) | Všeobecná odolnosť proti korózii, sila. | Vodná voda, vysielať, mierne chemikálie. |
| CF-8M (316) | Odolnosť proti tvorbe chloridov, námorný, chemický. | Morská voda, chemické spracovanie, farmaceutiká. |
| CF-3M (316L) | Nízkohlíkový; zvárateľný; odpor. | Zvárané zostavy, pobrežie, jedlo. |
| CN-7M (Zliať 20) | Kyselina sírová, odolnosť voči kyseline fosforečnej. | Spracovanie kyseliny, petrochemikálie. |
| CD-3MN (2205 duplexný) | Vysoká sila, odolnosť voči chloridom SCC. | Morská voda, kyslý plyn, pobrežie. |
| CB7Cu‑1 (17-4 h) | Vysoká sila (starnutie); Dobrý odolnosť proti korózii. | Vysoký tlak, kozmonautika, odolný proti opotrebovaniu. |
| CK‑3MCuN (austenitický) | Extrémny odpor korózie (Drevo > 50). | Hlboké more, extrémne chloridy. |
8. Špičková hygiena a čistenie
Niektoré priemyselné odvetvia vyžadujú materiály, ktoré odolávajú kontaminácii a ľahko sa dezinfikujú.
Ponuka z nerezovej ocele:
- Neporézne povrchy
- Chemický odpor
- Jednoduché čistenie
- Nízka priľnavosť baktérií
Preto, presné odliatky z nehrdzavejúcej ocele dominujú aplikáciám ako napr:
- Vybavenie na spracovanie potravín
- Farmaceutické stroje
- Lekárske nástroje
- Laboratórne systémy
V porovnaní s hliníkom a uhlíkovou oceľou, nehrdzavejúca oceľ poskytuje výrazne lepšie dlhodobé hygienické vlastnosti.
9. Výhody pre životné prostredie a udržateľnosť
Vysoká recyklovateľnosť
Nerezová oceľ je jedným z najviac recyklovateľných technických materiálov.
Na konci životnosti:
- Nerezová oceľ sa dá plne recyklovať
- Vlastnosti materiálu sú do značnej miery zachované
- Tvorba odpadu je minimalizovaná
Znížená frekvencia výmeny
Dlhá životnosť znamená:
- Nižšia spotreba zdrojov
- Znížená spotreba energie na výrobu náhrad
- Menej priemyselného odpadu
Hoci výroba nehrdzavejúcej ocele vyžaduje značnú energiu, jeho trvanlivosť poskytuje silné environmentálne výhody počas celého životného cyklu produktu.
10. Porovnanie presných odliatkov z nehrdzavejúcej ocele s inými kovmi
Výber materiálov na odlievanie priamo ovplyvňuje výkon komponentov, životnosť, požiadavky na údržbu, a celkovú ekonomiku výroby.
V porovnaní s uhlíkovou oceľou, liatina, hliníkové zliatiny, zliatiny medi, a zliatiny titánu, presné odliatky z nehrdzavejúcej ocele poskytujú jedinečnú rovnováhu odolnosti proti korózii, mechanická pevnosť, teplotná schopnosť, flexibilita dizajnu, a hodnota životného cyklu.
| Výkonový faktor | Presné odliatky z nehrdzavejúcej ocele | Odliatky z uhlíkovej ocele | Odliatky z hliníkovej zliatiny | Odliatky zliatiny titánu |
| Odpor | Vynikajúci. Pasívna fólia na báze chrómu poskytuje dlhodobú ochranu pred vlhkosťou, chemikálie, a atmosférickej korózii. | Chudobné až stredne. Vyžaduje povlaky, maľba, alebo povrchové úpravy v korozívnom prostredí. | Dobre. Film z oxidu hlinitého poskytuje ochranu, ale je náchylný na jamkovanie v agresívnom prostredí. | Vynikajúci. Film oxidu titánu poskytuje vynikajúcu odolnosť proti korózii. |
| Mechanizmus ochrany proti korózii | Samoliečivý oxid chrómu (Cr₂o₃) pasívna vrstva. | Vrstva hrdze hydratovaného oxidu železa, neochranné a progresívne. | Oxid hliníka (Al₂o₃) pasívna vrstva. | Oxid titaničitý (Tio₂) pasívna vrstva. |
| Schopnosť samoliečenia | Vynikajúci. Pasívna fólia sa po poškodení povrchu automaticky zreformuje. | Žiadny. Hrdza pokračuje vo vývoji po expozícii. | Dobre, ale menej stabilný v chloridovom a kyslom prostredí. | Vynikajúci. Pasívny film sa rýchlo regeneruje. |
Mechanická pevnosť |
Vysoká pevnosť v kombinácii s vynikajúcou húževnatosťou a ťažnosťou. | Vysoká pevnosť, ale nižšia odolnosť proti korózii a húževnatosť v závislosti od triedy. | Stredná pevnosť s nízkou hustotou, ale zníženou schopnosťou odolávať vysokým teplotám. | Veľmi vysoký pomer pevnosti k hmotnosti. |
| Odolnosť proti húževnatosti a nárazu | Vynikajúci. Zachováva húževnatosť pri náraze, vibrovanie, a cyklické zaťaženie. | Dobre, ale pri nízkych teplotách môže skrehnúť. | Dobrá, ale nižšia odolnosť proti nárazu ako nehrdzavejúca oceľ. | Vynikajúci, najmä v náročných leteckých aplikáciách. |
| Výkonný výkon | Vynikajúci. Zachováva pevnosť a odolnosť proti oxidácii pri zvýšených teplotách. | Mierny. Pevnosť klesá a pri vysokých teplotách dochádza k oxidácii/tvoreniu vodného kameňa. | Úbohý. Rýchla strata pevnosti nad miernymi teplotami. | Vynikajúci, ale obmedzené vyššími materiálovými nákladmi. |
| Výkon pri nízkych teplotách | Vynikajúci, najmä austenitické druhy so stabilnou húževnatosťou pri kryogénnych teplotách. | Mierny. Riziko prechodu z ťažného na krehký. | Mierny. Výkon sa znižuje vo veľmi chladnom prostredí. | Vynikajúci. Udržuje dobrú húževnatosť pri nízkych teplotách. |
Odolnosť proti opotrebovaniu a erózii |
Dobré až vynikajúce v závislosti od zliatiny a tepelného spracovania. | Mierny. Často vyžaduje povrchovú úpravu. | Obmedzené kvôli nižšej tvrdosti. | Vynikajúce, ale drahé. |
| Rozmerová presnosť pri presnom odlievaní | Vynikajúci. Investičné liatie poskytuje tesné tolerancie a jemné detaily. | Dobré, ale vo veľkej miere závisí od procesu odlievania a triedy zliatiny. | Dobre. Vhodné na presné liatie, ale s rôznymi obmedzeniami. | Vynikajúce, ale náročnejšie kvôli reaktívnej metalurgii. |
| Kvalita povrchovej úpravy | Vynikajúci. Odliatok keramického plášťa vytvára hladké povrchy s minimálnym opracovaním. | Mierny. Často vyžaduje dodatočnú úpravu. | Dobre. Dokáže dosiahnuť hladké liate povrchy. | Vynikajúce so správnou kontrolou odlievania. |
| Zložitá geometria | Vynikajúci. Ideálne pre tenké steny, vnútorné pasáže, a integrované štruktúry. | Mierny. Obmedzené vlastnosťami zliatiny a procesnými obmedzeniami. | Dobre. Vhodné pre ľahké zložité konštrukcie. | Vynikajúce, ale vyžaduje špeciálne spracovanie. |
Efektívnosť hmotnosti |
Mierny. Vyššia hustota, ale vynikajúca rovnováha medzi silou a výkonom. | Mierny. Podobná hustota, ale nižší korózny výkon. | Vynikajúci. Výhoda nízkej hustoty a ľahkého dizajnu. | Vynikajúci. Vynikajúci pomer pevnosti a hmotnosti. |
| Požiadavky na obrábanie po odliatí | Nízky. Výroba v takmer čistom tvare znižuje obrábacie operácie. | Stredná až vysoká v závislosti od kvality odliatku. | Médium. Často vyžaduje dokončovacie operácie. | Vysoká vďaka náročným charakteristikám obrábania. |
| Požiadavka na údržbu | Veľmi nízky. Zvyčajne vyžaduje minimálnu ochranu proti korózii alebo povrchovú úpravu. | Vysoký. Vyžaduje údržbu náteru a monitorovanie korózie. | Médium. Vyžaduje ochranu v drsnom prostredí. | Veľmi nízka, ale vyžaduje špeciálne zaobchádzanie. |
Životnosť |
Veľmi dlhé. Vynikajúca odolnosť v drsnom prostredí. | Mierny. Obmedzené koróziou a opotrebovaním. | Mierny. Obmedzené teplotou a koróznymi podmienkami. | Veľmi dlhé, ale ekonomicky obmedzené. |
| Počiatočné náklady na materiál | Stredná až vysoká. Vyššia ako uhlíková oceľ, ale nižšia ako titán. | Nízky. Jeden z najhospodárnejších konštrukčných kovov. | Médium. Vyššia ako oceľ, ale ľahká výhoda. | Veľmi vysoký. Prémiové náklady na materiál. |
| Náklady na životný cyklus | Nízka až stredná vďaka minimálnej údržbe a dlhej životnosti. | Vysoká vďaka povlakom, opravy, a požiadavky na výmenu. | Stredná kvôli údržbe a obmedzenému teplotnému výkonu. | Vysoká napriek vynikajúcemu výkonu vďaka nákladom na materiál. |
| Typické aplikácie | Čerpadlá, ventily, námorné vybavenie, chemické stroje, spracovanie potravín, zdravotnícke pomôcky, letectvo. | Štrukturálne komponenty, všeobecné stroje, lacné priemyselné diely. | Automobilové diely, letecké ľahké komponenty, spotrebné výrobky. | Letectvo, lekárske implantáty, extrémne výkonné aplikácie. |
11. Záver
Presné odliatky z nehrdzavejúcej ocele zaujímajú jedinečné a nenahraditeľné postavenie v oblasti strojárskych materiálov.
Kombináciou geometrickej voľnosti investičného liatia s vlastnou odolnosťou proti korózii nehrdzavejúcej ocele, mechanická všestrannosť, hygienické vlastnosti a dlhodobá životnosť, prinášajú hodnotovú ponuku, ktorú žiadny konkurenčný kovový systém nedokáže úplne napodobniť.
Proti uhlíkovej oceli a liatine, primárnou výhodou je výrazne lepšia odolnosť proti korózii a dlhšia životnosť vo všetkých prostrediach okrem najsuchších.
Proti hliníku, je vyššia pevnosť, vyššia teplotná schopnosť a oveľa lepšia odolnosť voči chloridom.
Zatiaľ čo proti mosadzi a bronzu, ide o širšiu chemickú kompatibilitu, vyššia pevnosť a vynikajúci hygienický výkon.
Skutočná hodnota presných odliatkov z nehrdzavejúcej ocele je najjasnejšia pri hodnotení počas celého životného cyklu.
Zatiaľ čo počiatočná nákupná cena je vyššia, odstránenie povlakov, znížená údržba, predĺžená životnosť a zvýšená spoľahlivosť často spôsobujú najnižšie celkové náklady na vlastníctvo komponentov prevádzkovaných v náročných prostrediach.
Keďže svetový priemysel naďalej vyžaduje odolnejšie, efektívne a bezúdržbové zariadenie, Význam presných odliatkov z nehrdzavejúcej ocele bude naďalej rásť vo všetkých vyspelých výrobných sektoroch.
Časté otázky
Prečo je nehrdzavejúca oceľ odolnejšia voči korózii ako uhlíková oceľ?
Nerezová oceľ obsahuje ≥10,5 % chrómu, ktorý tvorí stajňu, samoopravný pasívny film z oxidu chrómu.
Tento film chráni kov pred oxidáciou a koróziou. Uhlíková oceľ neobsahuje chróm, tak to hrdzavie.
Sú presné odliatky z nehrdzavejúcej ocele drahšie ako uhlíková oceľ?
Áno, počiatočné náklady sú vyššie. Avšak, celkové náklady na životný cyklus sú často nižšie v dôsledku zníženej údržby, žiadne nátery, a dlhšia životnosť.
Je možné zvárať presné odliatky z nehrdzavejúcej ocele?
Áno. Austenitické známky (304L, 316L) sú ľahko zvárateľné. Nízkouhlíkové druhy zabraňujú senzibilizácii. Duplexné a martenzitické stupne vyžadujú špeciálne postupy.
Aké je investičné liatie v porovnaní s inými metódami odlievania nehrdzavejúcej ocele?
Investičné liatie ponúka najlepšiu kombináciu rozmerovej presnosti, povrchová úprava, a geometrická zložitosť pre nehrdzavejúcu oceľ, s menším odpadom pri obrábaní a materiálom ako pri iných metódach.
