Investering Casting: Viktige hensyn for rengjøring av voksmønster

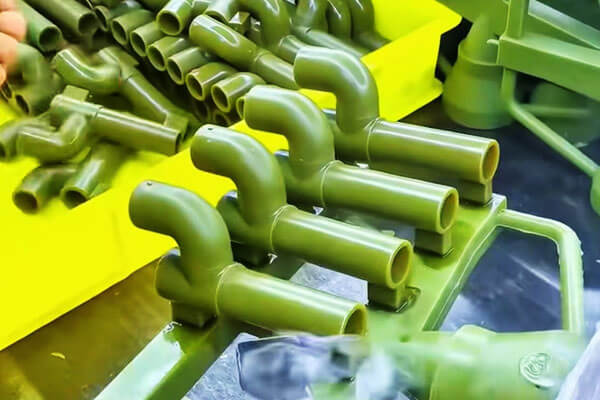

Voksmønsteret, som kjernemalen for det hele Investeringsstøping behandle, bestemmer direkte dimensjonsnøyaktigheten, overflatekvalitet, og intern ytelse av den endelige castingen.

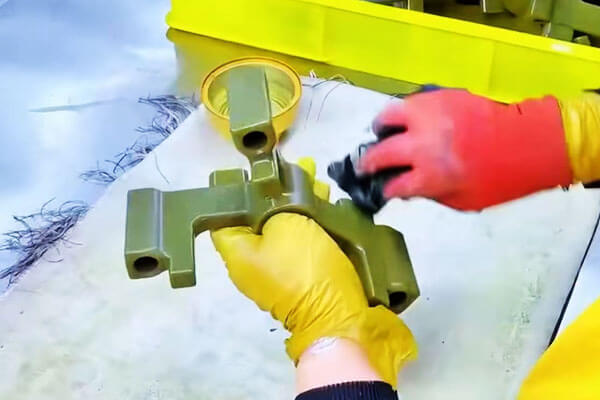

Rengjøring av voksmønster, et kritisk forbehandlingstrinn før skallfremstilling, er ikke en enkel "renseoperasjon", men en systematisk ingeniørprosess som krever streng kontroll av standarder, metoder, og detaljer.

Dens kjernemål er å eliminere alle forurensninger som kan påvirke den påfølgende skallbeleggingsprosessen, sikre at belegget blir fuktig, enhetlig påføring, og fast vedheft på voksmønsteroverflaten.

1. Hvorfor voksmønsterrengjøring er viktig

Voksmønster rengjøring er ikke en kosmetisk oppgave; det er et bestemmende ingeniørtrinn som setter grensebetingelsene for hvert påfølgende presisjonstrinn (investering) støping.

Overflatetilstanden til voksmønsteret kontrollerer oppslemmingsfukting og vedheft, integriteten til det keramiske skallet under tørking og brenning, og til slutt dimensjonsnøyaktigheten, overflatefinish og innvendig soliditet av metallstøpingen.

Feil eller variasjon i rengjøring fører direkte til målbare produksjonsproblemer: tørre flekker og skalldelaminering, pinholes og porøsitet,

inneslutninger og harde flekker, økt skrot, omarbeide, og uforutsigbar delytelse - spesielt for kritiske applikasjoner i romfart, medisinske komponenter og drivverkskomponenter.

Viktige årsaker til rengjøring:

Overflatekjemi bestemmer beleggets oppførsel.

En mikrotynn film av silikon, mineralolje eller operatørtalg reduserer overflateenergien og hindrer vannbaserte keramiske soler i å spre seg jevnt.
Resultatet er lokale hull, beading, eller tynne flekker i slurrylaget som blir svake punkter under skalltørking og utbrenning.

Fysiske forurensninger blir defektforløpere.

Voksfiner, flis og verkstedstøv blir fanget i slammet, senere volatilisere eller forbli som inneslutninger.
De danner nålehull, Pitting, eller harde ikke-metalliske inneslutninger i støpingen - defekter som ofte krever skrap eller omfattende maskinering for å korrigere og som kan være katastrofale i tretthetsfølsomme deler.

Termiske og kjemiske interaksjoner under avvoks og fyring er følsomme for rester.

Oljer og overflateaktive stoffer kan karbonisere eller produsere flyktige rester som endrer skallpermeabiliteten, endre termiske gradienter, eller angripe ildfaste materialer (klorider fra svette kan kjemisk bryte ned silika/zirkon bindemidler).
Dette kan føre til at skallet sprekker, indre gassporer, eller lokalisert svekkelse.

Geometrisk troskap og tynnveggsintegritet er avhengig av ikke-destruktiv rengjøring.

Aggressiv mekanisk eller kavitasjonsrengjøring kan deformere tynne vegger, delikate finner eller fine mønsterdetaljer. Motsatt, utilstrekkelig rengjøring etterlater forurensninger som kompromitterer overflatefinish og dimensjonale resultater etter støping.

Prosessreproduserbarhet og automatisering krever et kontrollert underlag.

Automatisert beskytning, robotdipp og jevn tørking avhenger av reproduserbar fukting og vedheft.
En overflate med variabel voksmønster fremtvinger manuell inngripen og reduserer gjennomstrømning og førstegangsutbytte.

2. Kjernemål og kvalitetsstandarder for rengjøring av voksmønster

Det grunnleggende formålet med voksmønsterrengjøring er å oppnå en "ren, aktivert, og konsistent” overflate gjennom den synergistiske effekten av fysiske og kjemiske metoder, legge et solid grunnlag for den påfølgende skjellfremstillingsprosessen.

Kvalitetsstandarden for rengjøring er ikke begrenset til "visuelt rent", men et progressivt system som dekker prosessens gjennomførbarhet, tekniske indikatorer, og høye produksjonskrav, som direkte bestemmer kvalifiseringsgraden for skallfremstilling og støping.

Prosessrenshetsstandard (Minimumskrav)

Denne standarden tar "glatt slampåføring" som eneste kriterium, som er den grunnleggende terskelen for at voksmønstre skal gå inn i neste prosess.

I praktisk produksjon, den rengjorte voksmønstersammenstillingen er nedsenket i en silikasolløsning som inneholder 0.5% fuktemiddel, løftes deretter sakte for å observere spredningen av belegget på voksmønsteroverflaten.

Et kvalifisert rengjøringsresultat krever at belegget jevnt og kontinuerlig dekker hele overflaten av voksmønsteret, uten tørre flekker, krymping, eller perlekondens.

Hvis det oppstår lokal fuktingsfeil (slik som diskontinuerlig belegg eller perledannelse), hele partiet med voksmønstre må rengjøres på nytt og inspiseres på nytt, og det er strengt forbudt å gå inn i skallfremstillingsprosessen for å unngå batchdefekter.

Standard for overflateenergi og fuktbarhet (Tekniske krav)

Utover subjektiv visuell inspeksjon, denne standarden introduserer kvantitative overflatevitenskapelige indikatorer for å sikre stabiliteten og repeterbarheten til rengjøringseffekten.

Den rensede voksmønsteroverflaten bør ha høy overflateenergi for å muliggjøre silikasolen (med en overflatespenning på ca 30-40 mN/m) å spre seg spontant. Ideelt, vannkontaktvinkelen (WCA) bør være mindre enn 30°, som indikerer en sterkt hydrofil overflate.

Hvis kontaktvinkelen overstiger 50°, det indikerer tilstedeværelsen av hydrofobe forurensninger (som silikonolje, mineralolje) på overflaten, som vil alvorlig påvirke fuktbarheten til det vannbaserte belegget.

I laboratoriemiljøer, vannkontaktvinkelen kan måles nøyaktig ved hjelp av en kontaktvinkelmåler.

På produksjonssteder, en rask evalueringsmetode kalt "kontinuerlig vannfilmmetode" brukes ofte: spray fint tåkevann på den rengjorte voksmønsteroverflaten.

Hvis vannfilmen danner en kontinuerlig, ubrutt lag, renholdet er opp til standard; hvis vannperler dannes og krymper raskt, det indikerer oljeforurensning, og ny rengjøring er nødvendig umiddelbart.

Resterfri og skadefri standard (High-End produksjonskrav)

For felt med høy verdi som luftfartskomponenter og medisinske implantater, rengjøringsstandarden er strengere, krever ingen ikke-flyktige rester (NVR), ingen kjemiske etsemerker, ingen mikroriper, eller deformasjon på voksmønsteroverflaten.

Valget av rengjøringsmidler må være fullt kompatibelt med voksmaterialet (som parafinvoks, polyetylenvoks, modifisert voks) for å unngå endringer i den indre porestrukturen til voksmønsteret eller overdreven mikroetsing på overflaten forårsaket av løsemiddelpenetrering.

For eksempel, spesielle rengjøringsmidler som WPC700 tar i bruk en dobbel mekanisme for "løsningsmiddeletsing + emulgerende lipofilisitet” for å fullføre rengjøringen i 10 sekunder uten å skade de fine mønstrene og tynnveggede strukturene på voksmønsteroverflaten.

Kjernefordelen er "ingen vannvask er nødvendig, direkte slurrypåføring", som i stor grad reduserer risikoen for sekundær forurensning forårsaket av vannvasking og sikrer konsistensen av voksmønsterets overflatetilstand.

Sammendrag

Standarden for voksmønsterrengjøring er progressiv: fra funksjonell samsvar (første-pass slurry dekning) til teknisk optimalisering (kvantifisert fuktbarhet og overflateenergi) og til slutt til null-defekt kontroll (ingen rester, ingen skade).

Aksept bør ikke bestemmes av middeldose eller vilkårlige oppholdstider alene, men ved nedstrømsindikatorer - først og fremst kvaliteten på den første beleggpåføringen og den resulterende støpefeilhastigheten.

En kvalifisert rengjøringsprosess oppnås konsekvent engangsrengjøring med et førstepass, fullt kvalifisert slurryapplikasjon, og gir derved reproduserbare substratforhold for automatisert skallfremstilling og stabile støperesultater.

3. Spesielle rengjøringsopplegg for voksmønstre med komplekse geometrier

Voksmønstre som brukes i investeringsstøping inkluderer ofte delikate eller intrikate egenskaper - dype boringer, smale kanaler, fin overflate ornamentikk, tynne vegger og nestede sammenstillinger.

Hver av disse geometriene byr på forskjellige rengjøringsutfordringer: en altfor aggressiv metode kan deformere eller skade detaljer, mens en vilkårlig mild metode kan etterlate gjenværende forurensninger som genererer defekter nedstrøms.

Rengjøring må derfor tilpasses geometrien: velg teknikker som fjerner de relevante forurensningene samtidig som dimensjonal troskap og overflateintegritet bevares.

4. Vanlige typer, kilder og farer for forurensninger i voksmønster

Forurensninger introduseres til voksmønstre på flere punkter i produksjonskjeden - fra muggslipp og fjerning av form til håndtering, forsamling, rengjøring og oppbevaring.

De er kjemisk og fysisk heterogene (Filmer, viskøse avleiringer, partikler) og kan virke alene eller synergistisk for å undergrave oppslemmingsfukting, skallintegritet og endelig støpekvalitet.

Systematisk identifisering av forurensningstyper og deres faremekanismer er avgjørende for å designe effektivt, målrettede renseprosesser.

Rester av muggslippmiddel

Muggfrigjørende formuleringer (silikonoljer, mineral-/parafinoljer, fettestere, emulgatorer og voks) brukes for å lette avformingen, men restfilmer er ofte den mest lumske kilden til beleggsvikt.

Silikonoljer (F.eks., polydimetylsiloksan) form ekstremt tynn, lavenergifilmer (overflatespenning ≈ 20 mN/m) som i det vesentlige er usynlige, men likevel alvorlig hindrer spredningen av vannbaserte silikasoler, produsere lokale tørre flekker, perledannelse og påfølgende skalldefekter.

Mineraloljer og tyngre hydrokarbonrester er utsatt for karbonisering under granatfyring, etterlater svarte karbonavleiringer som viser seg som overflatemisfarging, porer eller inneslutninger i støpingen.

Fordi slippmiddelrester både reduserer overflateenergien og kan generere termisk stabile forurensninger, fjerning av dem er hovedmålet med mønsterrengjøring.

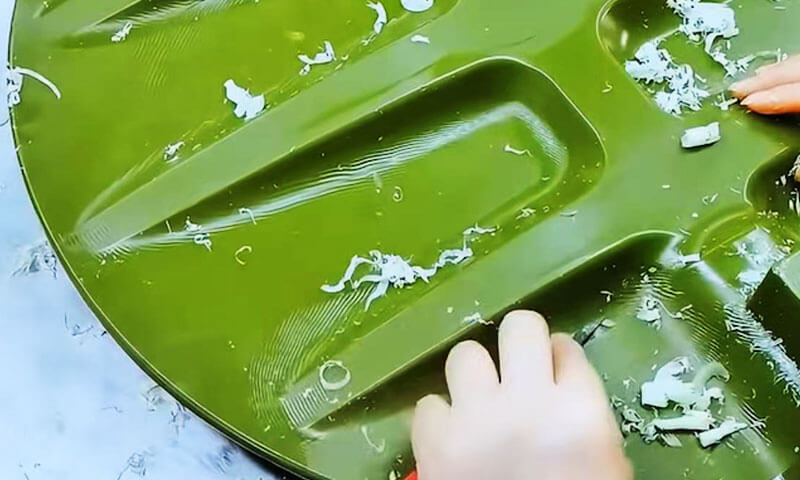

Voksflis og pulver

Mekanisk slitasje under støpskilling, håndtering og trimming genererer faste vokspartikler og finstoff (typiske størrelser ~1–100 µm).

Disse partiklene fungerer som fysiske hindringer under påføring av slurry, forårsaker lokal beleggoppbygging eller hulrom som oversetter seg til buler, groper eller pinholes på den ferdige delen.

Under avvoksing og brenning, tilbakeholdte voksfragmenter fordamper og kan skape lokalisert gasstrykk inne i skallet, produserer indre porøsitet og gropdannelse.

Hvis voksrester samler seg i rengjøringsbad og ikke fjernes, den flyter også og kan danne overflatefilmer som reduserer rengjøringseffektiviteten for etterfølgende deler.

Operatøroljer og svette

Kontakt med bar hud gir en tynn hud, kompleks organisk film sammensatt av talg (triglyserider, frie fettsyrer, kolesterol) sammen med salter og metabolske rester (natriumklorid, urea, melkesyre).

Dette lipofile laget senker overflateenergien og synergiserer med muggrester for å forverre fuktbarheten; selv spormengder kan øke vannkontaktvinkelen målbart og utløse malingsfeil.

I tillegg, Kloridioner assosiert med svette kan kjemisk angripe ildfaste komponenter (F.eks., zirkon eller andre skjell) under avfyring, kompromittere høytemperaturstyrke og øke risikoen for at skallet sprekker.

Strenge håndteringskontroller (hansker, dedikerte verktøy) er derfor nødvendig for å forhindre denne klassen av forurensning.

Miljøstøv og metallpartikler

Støperiatmosfære inneholder luftbårne partikler fra sandhåndtering, slipemidler, maskinering og utstyrsslitasje (typiske størrelser ~1–50 µm).

Disse faste partiklene legger seg fortrinnsvis i fordypninger, blinde hull og fine detaljer, blir innkapslet av slurryen og danner ikke-smeltbare inneslutninger i skallet og deretter i støpingen.

Slike inneslutninger er vanskelige, lokale stresskonsentratorer som reduserer utmattelsesliv og, i ekstreme tilfeller på tynnveggede eller høypresisjonskomponenter, kan initiere sprekker og forårsake katastrofal svikt.

Ren lagring og romlig adskillelse av rengjøringsområder fra støvete operasjoner reduserer denne faren.

Utstyrsrester og rengjøringsmiddelforurensning

Dårlig vedlikeholdt rengjøringstanker, rør og inventar akkumulerer nedbrutte rengjøringsmidler, voksoppbygging og biologiske filmer.

Disse avleiringene kan forurense deler på nytt under bearbeiding og gi inkonsekvente rengjøringsresultater.

Separat, feil formulerte eller overdoserte rengjøringsmidler kan etterlate overflateaktive stoffer eller emulgatorfilmer som produserer en villedende, midlertidig forbedring i fukting (en "falsk rengjøring");

slike rester kan fordampe eller brytes ned under fyring, endre skallpermeabiliteten og generere gass som forårsaker porøsitet.

Regelmessig vedlikehold av badet, konsentrasjonskontroll og periodisk validering av skyllefrie påstander er derfor avgjørende for å forhindre denne klassen av sekundær kontaminering.

Følgende tabell oppsummerer nøkkelinformasjonen om vanlige voksmønsterforurensninger for rask referanse i produksjonen:

Bord：

5. Viktige driftshensyn for rengjøring av voksmønster

Pålitelig voksmønsterrengjøring krever disiplinert prosessdesign og streng overholdelse av validerte parametere.

Følgende driftskontroller – dekker valg av kjemi, behandlingsforhold, forebygging og inspeksjon av kontaminering — oppsummer praktisk, håndhevbare krav som bevarer delens geometri samtidig som den leverer en reproduserbar, høyenergioverflate for påføring av skall.

Valg og validering av rengjøringsmiddel

• Materialkompatibilitet er obligatorisk. Ethvert kandidatrengjøringsmiddel må bevises ikke å mykne, svelle, løse opp eller forvirre den spesifikke voksformuleringen som er i bruk (parafin, polyetylenblandinger, modifiserte voksarter).
  Utfør en valideringsbløtlegging: fordype representative mønsterprøver for 30 minutter, inspiser deretter under forstørrelse for dimensjonsendring, endring av overflateglans, mikro-etsing eller sprøhet før godkjenning av plantebruk.
• Match mekanisme til forurensning. Velg formuleringer som retter seg mot hovedjorda: solvens/emulgering for silikon- og hydrokarbonfrigjøringsfilmer; høy fukting, dispergeringsmiddelsystemer for voks og støv.
  For kritiske applikasjoner, foretrekker lite rester, hurtigvirkende kjemi som minimerer eller eliminerer behovet for påfølgende vannskylling.
• Helse, overholdelse av sikkerhet og miljø. Velg ikke-farlig, lav-VOC-produkter der det er mulig.
  Sørg for tilstrekkelig ventilasjon, sørge for passende personlig verneutstyr (hansker, øyebeskyttelse) og dokumentere sikkerhetsdatablader (HMS-datablad) og avhendingsprosedyrer.

Kontroll av prosessparametere

• Temperaturkontroll. Oppretthold rengjøringsbad i nærheten av omgivelsene: vanligvis 20–25 ° C..
  Temperaturer over voksmykningspunktet er forbudt; lavere temperaturer kan redusere rengjøringseffektiviteten og senke emulgeringen.
• Eksponeringstid. Definer eksponering etter geometri og jordtype: konvensjonell nedsenkingsrengjøring krever vanligvis 2–5 minutter, ultralydsykluser 3–5 minutter.
  For delikate tynnveggede funksjoner, begrense fordypningen til ≤5 sekunder og unngå aggressiv agitasjon.
• Ultralydinnstillinger. Når det brukes, operere ultralyd kl 20–28 kHz for å balansere kavitasjonsrengjøring og delsikkerhet.
  Måleffekttetthet i området 100–150 W/L og verifiser jevn energifordeling over tanken. Unngå høyfrekvente, høyeffektinnstillinger på fine eller tynne strukturer.
• Agitasjons- og rensekontroller. Kontroller væskestrømmen og rensetrykket for å unngå mekanisk deformasjon: Trykkluftspyletrykk for smale boringer bør være lavt (F.eks., 0.1–0,2 MPa) og rettet mot å minimere støt på tynne vegger.

Forebygging av sekundær forurensning

• Utstyr rengjøring. Rengjør tanker, spray topper og armaturer på en planlagt basis (minimum ukentlig).
  Fjern voksoppbygging, slam og biofilmer fra innvendige overflater; bruk myke børster og godkjente rengjøringsmidler for innvendige overflater.
• Badkvalitetsgrenser. Etabler kvantitative baderstatningsutløsere (F.eks., turbiditetsterskel eller vokspartikkelbelastning).
  En vanlig bruksgrense er å erstatte badeløsning når frie vokspartikler overskrider 0.5 g/L eller når visuell turbiditet kompromitterer ytelsen.
• Skylle- og tørkeprotokoll. Hvis skylling er nødvendig, bruk avionisert vann og utfør 2–3 påfølgende skyllinger for å fjerne rester av overflateaktive stoffer.
  Tørk deler i en kontrollert, støvfritt skap og overfør umiddelbart til neste prosesstrinn eller til forseglet lagring for å forhindre rekontaminering.
• Håndtering av disiplin. Håndheve strenge PPE og håndteringsregler: operatører må bruke rene hansker og dedikerte verktøy; berør aldri rengjorte overflater med bare hender.
  Fortsett å rydde, tørke- og avskallingssoner fysisk adskilt fra sandhåndterings- eller maskineringsområder.

Inspeksjon og kvalitetskontroll

• Rutinemessige akseptsjekker. Krev en fuktighetsskjerm på butikkgulvet for hver batch (F.eks., kontinuerlig vannfilm- eller slurryspredningstest). Dokumentere bestått/ikke bestått og utbedringstiltak.
• Kvantitativ verifisering for kritiske deler. For komponenter av høy verdi eller sikkerhetskritiske, utføre periodiske laboratoriemålinger av vannkontaktvinkel (mål ≤30°) og ta opp NVR (ikke-flyktig rest) der det er aktuelt.
• Målrettet prøvetaking for komplekse geometrier. Bruk boreskoper, endoskoper eller demonteringsprøvetaking for å verifisere renslighet i blinde hull, indre hulrom og nestede grensesnitt.
  Enhver oppdaget forurensning bør utløse re-rengjøring av hele det berørte partiet.
• Sporbarhet og registreringer. Oppretthold rengjøringsjournaler for hver batch som inkluderer: delidentifikator, rengjøringsmiddel og mye, konsentrasjon, badetemperatur, eksponeringstid, ultralydinnstillinger (Hvis det brukes), operatør, inspektør, inspeksjonsresultater og korrigerende tiltak.
  Gjennomfør rotårsaksgjennomgang på ethvert parti som ikke er i samsvar og iverksett forebyggende tiltak.

6. Konklusjon

Rengjøring av voksmønster er et kritisk trinn i investeringsstøpeprosessen fordi det direkte påvirker skalldannelsen og kvaliteten på den endelige støpingen.

I hovedsak, det er en systematisk operasjon som integrerer klare kvalitetsstandarder, geometrispesifikke rengjøringsmetoder, effektiv fjerning av forurensninger, og streng kontroll med rengjøringsmidler, prosessparametere, og håndteringsprosedyrer for å forhindre sekundær forurensning.

Ettersom bransjer som romfart og medisinsk produksjon krever høyere investeringer og pålitelighet, renseprosesser må bli mer standardiserte og vitenskapelig kontrollerte.

Ved å implementere veldefinerte prosedyrer og kontinuerlig optimalisere rengjøringspraksis, produsenter kan sikre stabil voksmønster overflatekvalitet, redusere støpefeil, og forbedre det totale produksjonsutbyttet og produktverdien.
