Investeringsstøpefeil under helling: Årsaker og rettsmidler

Introduksjon

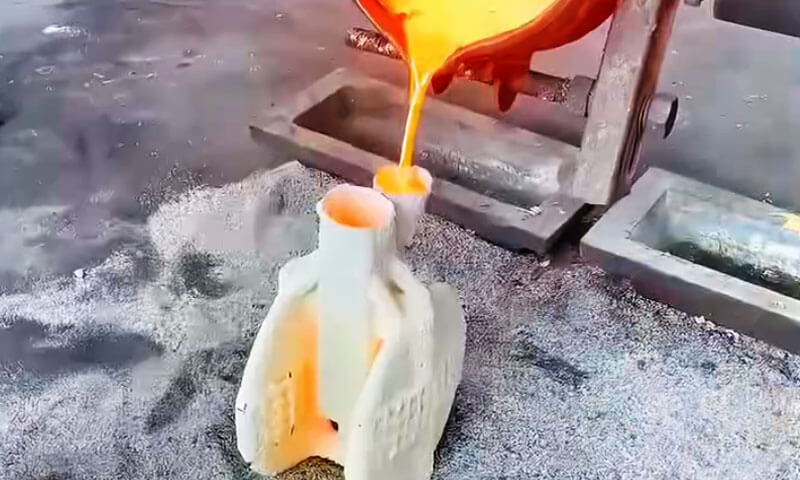

I Investeringsstøping, hellestadiet er et av de mest kritiske momentene i hele prosesskjeden.

Innen smeltet metall når skallet, voksmønsteret er allerede fjernet, det keramiske skallet er avfyrt, og delgeometrien har blitt låst inn i et skjørt termisk system.

På dette tidspunktet, støperiet har ikke lenger å gjøre med form alene; det er å håndtere et koblet problem med metall renslighet, strømningsstabilitet, temperaturkontroll, skallintegritet, og størkningsatferd.

Mange investeringsstøpte defekter som ser ut til å være "støperidefekter" er faktisk det feil i skjenkeprosessen.

De er ofte skapt av et misforhold mellom smeltekvalitet og hulromsforhold snarere enn av en enkelt isolert feil.

De vanligste eksemplene er inneslutninger, porøsitet, og feilkjøring eller kaldstengningsfeil.

Disse problemene er spesielt følsomme i presisjonsstøping fordi investeringsstøping ofte velges spesielt for tynne vegger, komplekse passasjer, og nær-nett geometri.

Når helleprosessen er ustabil, selve funksjonene som gjør investeringscasting verdifull kan bli de mest sviktutsatte regionene.

Denne artikkelen analyserer de viktigste defektene som oppstår under helling, forklarer deres metallurgiske og prosessmessige røtter, og oppsummerer praktiske korrigerende tiltak som kan implementeres i produksjonen.

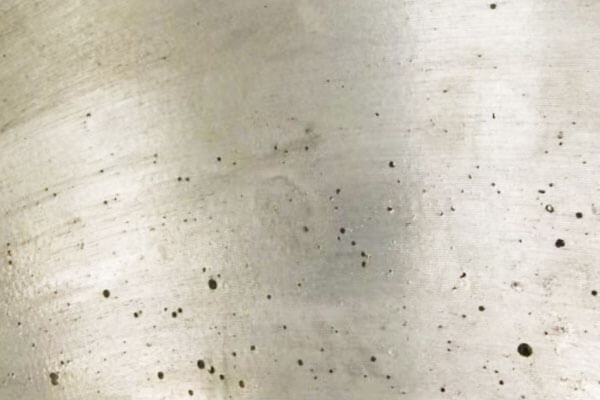

1. Slagginkluderingsfeil

1.1 Definisjon og teknisk betydning

Slagginkludering er en av de mest alvorlige og hyppigst oppståtte feilene i investeringsstøping under hellestadiet.

Det refererer til ikke-metalliske fremmedlegemer eller internt genererte oksid/sulfidforbindelser fanget inne i støpegodset eller festet til overflaten etter størkning.

Fordi disse inneslutningene avbryter kontinuiteten til metallmatrisen, de blir lokale svake punkter som kan redusere strekkfastheten, påvirke seighet, Tretthetsliv, og, i kritiske saker, trykktetthet og servicepålitelighet.

I presisjonsstøping, slagg inkludering er spesielt skadelig fordi prosessen ofte brukes for komponenter med tynne vegger, komplekse strømningspassasjer, og strenge ytelseskrav.

Selv en liten inkludering kan fungere som et sprekkinitieringssted, et korrosjonsutgangspunkt, eller en kjernedannelsesdefekt under gjentatt belastning.

1.2 Klassifisering av slagginneslutninger

Fra et metallurgisk og prosessmessig ståsted, slagg inneslutninger er generelt delt inn i eksogene inneslutninger og endogene inneslutninger.

Skillet er viktig fordi de to typene har ulik opprinnelse, forskjellige morfologier, og ulike kontrollstrategier.

Eksogene inneslutninger

Eksogene inneslutninger kommer fra utenfor det smeltede metallet. De er tilfeldige fremmede forurensninger som introduseres under smelting, overføre, eller helle.

Typiske kilder inkluderer:

• ildfast erosjon og avskalling fra ovnsforinger eller støpeøser,
• flytende slagg dannet ved oksidasjon av det smeltede metallet i kontakt med luft,
• skjellsand eller beleggsfragmenter vasket av formhulen,
• og rusk fra ethvert materiale som kommer i kontakt med smelten i strømningsbanen.

Disse inneslutningene er vanligvis større, mer uregelmessig, og mer tilfeldig fordelt enn internt genererte urenheter.

De vises ofte nær støpeoverflaten, i tykke vegger, eller i soner der turbulens eller metallsprut er alvorlig.

Fordi de er eksterne forurensninger, de er ofte knyttet til dårlig smeltingsrenslighet, utilstrekkelig slaggfjerning, eller ustabil skjenkingspraksis.

Endogene inneslutninger

Endogene inneslutninger er dannet inne i selve den smeltede legeringen gjennom kjemisk reaksjon under smelting, behandling, eller størkning.

De er ikke hentet inn fra utsiden; de genereres av den metallurgiske oppførselen til smelten.

I mange jernholdige investeringsstøpte, et typisk eksempel er magnesium- og svovelrelatert inklusjonsdannelse etter modifikasjon eller nodulariseringsbehandling.

Disse inneslutningene er vanligvis finere, mer spredt, og vanskeligere å fjerne enn eksogene.

Fordi de stammer fra indre reaksjoner, de kan forbli suspendert i smelten og bli fanget gjennom hele støpeseksjonen i stedet for bare nær overflaten.

1.3 Grunnårsaker til slagginklesjonsdannelse

Slagginkludering er sjelden forårsaket av en enkelt feil. Det er vanligvis et resultat av en kombinasjon av legeringskjemi, Hellingstemperatur, GATING DESIGN, smelte renslighet, og muggkvalitet.

Påvirkning av silisium

Silisium spiller en viktig rolle fordi silisiumoksidforbindelser er en av hovedbestanddelene i mange slaggrelaterte defekter.

Hvis silisiuminnholdet er for høyt, smelten kan generere flere lavtsmeltende oksidprodukter, som øker viskositeten og gjør det vanskeligere for urenheter å flyte ut av det flytende metallet.

Resultatet er en større tendens til at oksider og slaggpartikler forblir fanget i støpegodset.

Påvirkning av svovel

Svovel er spesielt farlig i jernbasert støpegods fordi sulfider har et lavere smeltepunkt enn basismetallet og kan utfelles tidlig under størkning.

Dette øker smelteviskositeten og reduserer evnen til slagg og oksidurenheter til å stige til overflaten for fjerning.

Når svovelinnholdet er for høyt, smelten blir mye mer utsatt for slaggoppfanging og inneslutninger.

Påvirkning av magnesium og sjeldne jordartsmetaller

Rester av magnesium og sjeldne jordartsmetaller kan lett oksidere ved høy temperatur.

Deres oksidasjonsprodukter bidrar til fine oksidinneslutninger og komposittslaggpartikler.

Hvis restnivåene er for høye, antall endogene urenheter øker kraftig, spesielt i legeringer som allerede har gjennomgått behandling eller modifikasjon.

Påvirkning av helletemperatur

Helletemperatur er en av de mest kritiske faktorene i slaggkontroll.

• Hvis temperaturen er for lav, smelten blir mer viskøs, og oksider eller slagg kan ikke stige og skille effektivt. De forblir suspendert og er fanget i støpingen.
• Hvis temperaturen er for høy, flyteslagget kan bli for tynt og vanskelig å skumme helt. Gjenværende slagg kan da strømme inn i formhulen sammen med smelten.

I praksis, lavtemperaturhelling er ofte den vanligste årsaken til inklusjonsrelatert støpeavfall fordi det kombinerer dårlig flyt med dårlig separasjon av urenheter.

Påvirkning av portsystemdesign

Et dårlig utformet portsystem kan gjøre en ren smelte til en defekt støping.

Hvis systemet ikke kan roe smeltestrømmen eller holde tilbake slagg før hulrommet fylles, turbulens vil trekke slagg og oksidpartikler inn i støpegodset.

Når turbulensen begynner, selv en godt raffinert smelte kan bli forurenset under fylling.

Påvirkning av skallkvalitet

Selve skallet kan bli en kilde til slaggdefekter.

Hvis skalloverflaten er ru, svak, løst komprimert, eller forurenset med løs sand eller beleggavfall, den smeltede legeringen kan erodere overflaten og skape sekundære ikke-metalliske inneslutninger.

Skalldefekter og smeltekjemi samhandler ofte, som er grunnen til at dårlig skallkvalitet kan mangedoble en allerede vanskelig skjenkesituasjon.

1.4 Morfologi og skademekanisme

Slagginneslutninger skader støpegods på mer enn én måte. De kan vises som:

• overflateinnstøpte partikler,
• forurensning under overflaten,
• langstrakte uregelmessige inneslutninger,
• grupperte inkluderingsbånd,
• eller innvendige ikke-metalliske lommer.

Påvirkningen deres er alvorlig fordi de:

• redusere effektivt bærende område,
• skape lokal stresskonsentrasjon,
• svekke tretthetsmotstanden,
• øke risikoen for sprekkforplantning,
• og redusere korrosjon og trykkintegritet.

I presisjonsstøpte deler, selv små inneslutninger kan gjøre komponenten uegnet for kritisk service fordi defekten kan forbli usynlig til delen går i drift.

1.5 Forebyggende og utbedrende tiltak

Nøyaktig kontroll av legeringens sammensetning

Det første kontrolllaget er smeltekjemi.

Svovel bør holdes under den kritiske prosessterskelen, og overflødig silisium, magnesium, eller rester av sjeldne jordarter bør kontrolleres nøye for å redusere dannelsen av indre oksid- og sulfidinneslutninger.

Forbedre smelte- og holdepraksis

Smelten skal tappes skikkelig, får stå dersom prosesspraksis tillater det, og skummet grundig før helling.

En rolig holdeperiode hjelper inneslutningene til å flyte oppover slik at de kan fjernes. Overflatebeskyttelse og antioksidasjonspraksis kan også redusere sekundær slaggdannelse.

Optimaliser portsystemet

Portsystemet skal fremme jevn, laminær fylling og hindre smeltesprut.

Slaggfeller, runner extensions, og keramiske skumfiltre kan legges til der det er nødvendig for å fange opp flytende slagg før det når støpehulen.

Forbedre skallets renslighet og styrke

Skallet skal være jevnt kompakt, helt tørket, og strukturelt solid.

Før montering og helling, hulrommet må være fullstendig renset for gjenværende sand, løse beleggsfragmenter, eller rusk som kan løsne under fylling.

1.6 Teknisk konklusjon

Slagginkludering er et klassisk eksempel på en defekt som sitter i skjæringspunktet mellom metallurgi, prosessdisiplin, og muggkvalitet.

Det er ikke nok å rense smelten; flyten må også være rolig, skallet må være solid, og kjemien må forbli innenfor et stabilt driftsvindu.

Den mest effektive forebyggingsstrategien er derfor systemisk: kontrollere legeringen, foredle smelten, beskytte hulrommet, og designe portveien for å holde urenheter ute av støpingen.

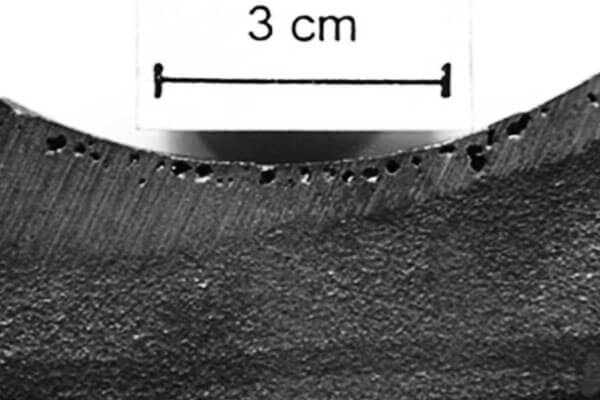

2. Porøsitetsdefekter

Porøsitet er en av de hyppigste og kommersielt skadelige defektene ved investeringsstøping.

Det refererer til gassrelaterte hulrom eller hulrom dannet inne i støpegodset under formfylling eller størkning.

Disse hulrommene kan vises som sfæriske porer, avlange nålehull, klyngede mikrohulrom, eller uregelmessige hulromsnettverk avhengig av legeringssystemet, helleforhold, og skalladferd.

I moderne standardisert investeringsstøpeproduksjon, reaktiv porøsitet og utfelt porøsitet har blitt effektivt kontrollert,

men invasiv porøsitet-porøsitet forårsaket av ustabil helling, dårlig utlufting, og utilstrekkelig skalleksos – er fortsatt en av de vanligste kildene til skrap.

Fordi porøsitet ofte er skjult internt, det er spesielt farlig i presisjonsstøping, trykkbærende deler, og utmattelseskritiske komponenter.

2.1 Hva gjør porøsitet så alvorlig

Porøsitet er ikke bare en synlig overflatedefekt. Det svekker også den interne integriteten til støpingen ved:

• redusere effektivt lastbærende område,
• avbryte kontinuiteten til metallmatrisen,
• senke utmattelsesstyrken,
• avtagende trykktetthet,
• og lage sprekk-initieringssteder under tjenesteinnlasting.

For komplekse investeringsstøpegods, selv en relativt liten poreklynge kan kompromittere funksjonen til hele delen.

Det er grunnen til at porøsitetskontroll behandles som et kvalitetsproblem i hele prosessen snarere enn et problem i sluttfasen.

2.2 Hovedformasjonsmekanismer

Porøsitet i investeringsstøping produseres vanligvis når gass ikke kan unnslippe fra formhulen, smelten, eller portsystemet før metallet fryser.

Kjernemekanismene er nært knyttet til eksoskapasitet, helle stabilitet, skallpermeabilitet, og smelte renslighet.

Utilstrekkelig hulrom eksos

Hvis formhulen ikke har nok ventilasjonskapasitet, gassen inne i skallet kan ikke slippe ut raskt nok under fylling.

Etter hvert som det smeltede metallet går videre, den fanger opp gassen og tetter den inne i støpen.

Resultatet er ofte lukket indre porøsitet, spesielt i de siste fyllingsområdene eller ved fjerntliggende hulromsender.

Dette er en av de mest direkte og vanlige årsakene til invasiv porøsitet ved presisjonsstøping.

Feil helletemperatur

Helletemperatur har en direkte effekt på både metallfluiditet og gassutslippsadferd.

• Hvis temperaturen er for lav, smelten mister flyten for raskt, fyllingen blir ustabil, og gass kan ikke stige og unnslippe før størkning.
• Hvis temperaturen er for høy, metallet kan øke oksidasjonstendensen eller skape annen prosessustabilitet, som også kan bidra til poredannelse.

Et dårlig kontrollert termisk vindu skaper derfor enten for tidlig frysing eller ustabil fylling, som begge øker porøsitetsrisikoen.

Feil hellehastighet

Hellehastigheten må være stabil og kontinuerlig. Hvis hellingen er for sakte, hulrommet kan fylles på en avbrutt eller ustabil måte, skape turbulens og tillate luft å bli trukket inn i strømmen.

Hvis strømmen ikke er riktig balansert, væskefronten kan gjentatte ganger eksponere og dekke hulromsgass på nytt, fanger det når metallet størkner.

Dette er grunnen til at porøsiteten ofte er konsentrert i strømningsovergangssoner og ved komplekse snittendringer.

Dårlig skallpermeabilitet

Selve skallet må la gass slippe ut. Hvis skallet inneholder overflødig fuktighet, for mye aske, dårlig ildfast fordeling, eller lav permeabilitet, gass ​​kan ikke bevege seg ut av hulrommet effektivt.

Den fangede gassen blir deretter låst inn i støpegodset som porøsitet.

Dette er et problem med muggkvalitet like mye som et helleproblem. Et skall med dårlig ventilasjonsadferd vil skape porøsitet selv når selve metallet er relativt rent.

Defekt portdesign

Et dårlig portsystem kan skape turbulens, spruting, Luftforlengelse, og lokal gassoppfanging.

Hvis løperen og innløpsoppsettet ikke støtter glatt, laminær fylling, smeltefronten vil trekke luft og hulromsgass inn i støpeveggen.

Dette er spesielt farlig i tynnveggede eller langflytende deler, hvor metallfronten må forbli termisk og hydrodynamisk stabil inntil hulrommet er helt fylt.

Ustandardiserte hjelpematerialer

Hjelpematerialer som inokulanter, Tilsetningsstoffer, eller behandlingsmidler kan bære fuktighet eller restgass hvis de ikke er skikkelig tørket eller forberedt.

I tillegg, hvis det smeltede metallet ikke er tilstrekkelig renset og slagg forblir i strømningsbanen, en kombinert slaggporøsitet defekt kan utvikle seg.

Denne typen defekter er vanskeligere å kontrollere fordi det ikke er et rent gassproblem; det er et gass-og-inkluderings-koblingsproblem.

Mangler skjenkeoperasjoner på stedet

Noe porøsitet er forårsaket av dårlig skjenkedisiplin på stedet.

Hvis brennbare gasser inne i hulrommet ikke blir skikkelig antent eller tømt ut under helling, de kan bli fanget og størknet inn i støpegodset.

Dette er spesielt aktuelt der formhulen inneholder rester av flyktige produkter som bør fjernes før hulrommet lukkes.

2.3 Typisk porøsitetsmorfologi

Porøsitet kan vises i flere former:

• fine nålehull spredt over seksjonen,
• klyngede porer i områder med tykke vegger eller hot spots,
• hulrom under overflaten skjult under huden,
• kontinuerlige porenettverk i dårlig ventilerte soner,
• blandede slaggporøsitetsstrukturer forårsaket av både gassoppfanging og inkludering av urenheter.

Jo mer kompleks geometri, jo mer sannsynlig vil porøsiteten konsentrere seg i den endelige fyllingssonen, den tykkeste regionen, eller overgangen mellom tynne og tykke seksjoner.

2.4 Forebyggende og kontrolltiltak

Optimaliser hulromseksos

Formen skal være utstyrt med nok eksosstifter, ventiler, eller ventilasjonslister, spesielt ved de høyeste og siste fyllingsposisjonene.

Ventilasjonskapasiteten bør være tilstrekkelig til å slippe ut gass før metallfronten tetter hulrommet.

En praktisk designregel er å sikre at det totale eksostverrsnittsarealet er tilstrekkelig tilpasset inntaksområdet slik at hulromsgass kan unnslippe raskt og kontinuerlig.

Standardiser portdesign

Et halvåpent eller semi-lukket portkonsept er ofte nyttig fordi det gir bedre strømningsstabilisering og reduserer plutselig turbulens.

Keramiske skumfiltre kan installeres i løperen for å hjelpe til med å rette strømmen og redusere luft- eller oksidinnfanging.

Portsystemet bør være dimensjonert for den faktiske hellehastigheten, ikke kopiert fra en generisk mal. Strømningsstabilitet er en av de viktigste porøsitetskontrollvariablene i investeringsstøping.

Kontroller helletemperaturen nøyaktig

Smelten må holdes innenfor et stabilt termisk vindu. Temperaturen bør være høy nok til å opprettholde flyten, men ikke så høy at det øker reaksjonsrisiko eller prosessustabilitet.

For batchproduksjon, helletemperaturen bør holdes konsekvent fra del til del, fordi temperaturspredning er en av hovedårsakene til at porøsiteten varierer mellom produksjonspartier.

Reguler shell-prosessparametere

Skallpermeabilitet, skallstyrke, og skalltørrhet må alle kontrolleres samtidig.

Fuktighetsinnhold, kompakthet, og termisk herdekvalitet bør holdes innenfor prosessvinduet som kreves av legeringen og snitttykkelsen.

Hvis skallet er for fuktig eller for tett, gas cannot escape effectively and porosity rises.

Standardiser skjenkeoperasjoner

Før helling, the melt should be fully cleaned and properly deslagged. Auxiliary materials should be thoroughly dried.

Under skjenking, cavity ignition or gas-discharge practice should be performed where required by the process route. The pour should be smooth, stall, and uninterrupted.

2.5 Teknisk konklusjon

Porosity is the most common investment-casting defect because it sits at the intersection of mold venting, smelte temperatur, strømningsstabilitet, skallkvalitet, and operator discipline. It is not enough to simply “pour hotter” or “vent more.”

Effective control requires a balanced system: the shell must breathe, the melt must flow cleanly, the gating must guide the metal smoothly, and the pouring operation must avoid gas entrapment from the start.

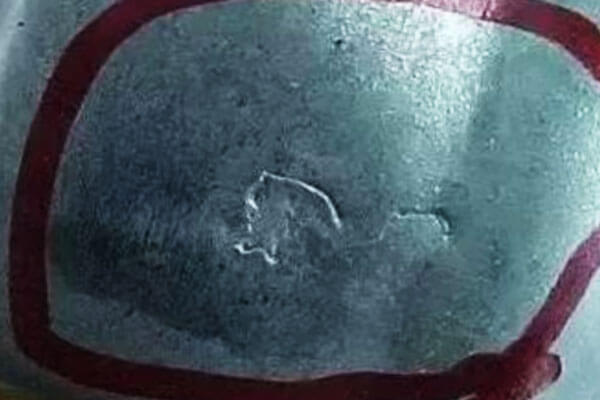

3. Cold Shut og feilkjøringsfeil

Cold shut and misrun are among the most characteristic pouring-related defects in investment casting, especially in thin-wall, long-flow, and geometrically complex parts.

Both defects reflect the same underlying problem: the molten metal loses too much thermal energy, too early, before the cavity is fully and coherently filled.

The result is either an incomplete casting or a casting that appears complete externally but contains weak, unfused metal-front interfaces.

In precision casting, these defects are particularly damaging because they usually occur in exactly the regions that are most difficult to repair: rib ends, tynne seksjoner, remote cavity corners, blade-like features, and sharp transitions.

Unlike some surface defects that can be cleaned or blended out, cold shut and misrun often indicate that the part has failed to achieve metallurgical continuity from the beginning of solidification.

3.1 Skille kald stengning fra feilkjøring

Although the two defects are closely related, they are not identical.

• Egypt occurs when the molten metal fails to fill the cavity completely. The casting ends prematurely, and some regions remain unfilled.
• Kald stengt occurs when two metal fronts meet during filling but do not fully fuse. The casting may look complete, but the convergence line remains weak, brettet, or seam-like.

I praksis, misrun is more common at the outer limit of fillability, while cold shut appears where flow fronts converge after losing thermal energy or fluidity.

3.2 Kjernedannelsesmekanismer

Lav helletemperatur

The most direct cause of cold shut and misrun is insufficient pouring temperature.

If the melt enters the shell cavity with too little thermal reserve, its fluidity drops rapidly as heat is absorbed by the shell, the gating system, and the surrounding cavity surface.

In long or narrow flow paths, the metal front may begin to freeze before the cavity is fully filled.

This is especially critical in investment casting because the cavity is often thin-walled and has a high surface-area-to-volume ratio.

The metal loses temperature fast, and even a small process deviation can cause the fill front to stall or fuse poorly.

Dårlig skallpermeabilitet

If the shell does not vent properly, gas pressure builds up inside the cavity and acts as a counterforce against the advancing metal front.

The metal then fills more slowly and less steadily. That slower fill extends the time the metal is exposed to heat loss, which makes premature freezing more likely.

This means poor permeability does not merely increase gas-related defects; it can also trigger cold shut by reducing the effective filling velocity and forcing the melt front into an unstable thermal regime.

Underdimensjonerte portsystemseksjoner

A gating system that is too narrow restricts metal delivery. When runner and ingate cross-sections are too small, the flow rate drops and the cavity fills too slowly.

The longer the metal spends traveling through the system, the more heat it loses. Som et resultat, the front may solidify before all flow paths merge into a sound structure.

This is one of the most common design-linked causes of cold shut.

A part can be perfectly castable in theory but still fail if the metal delivery channel is too weak for the actual geometry.

Forurenset hellebeger eller kopp

Residual slag, oksidfilm, or other surface attachments inside the pouring cup can absorb heat from the incoming melt and reduce the effective pouring temperature at the very start of filling.

They can also destabilize the initial stream, creating additional heat loss and flow irregularity.

This type of contamination is especially harmful because it affects the earliest stage of filling, when the thermal reserve is most important.

3.3 Hvorfor komplekse støpegods er mer sårbare

Cold shut and misrun are concentrated in thin-wall and complex-geometry castings because those shapes combine all the worst conditions:

• rapid heat loss,
• long fill distance,
• section transitions,
• flow-front convergence,
• and reduced feeding margin.

A simple, thick casting may tolerate a small thermal mistake. A precision casting with rib networks, lommer, or thin walls often cannot.

That is why these defects are strongly associated with process mismatch rather than gross alloy failure.

3.5 Forebyggende og korrigerende tiltak

Øk strømningskapasiteten i portsystemet

The runner and ingate system should be large enough to deliver metal quickly and steadily into the cavity.

If ceramic foam filters are used, they should be sized so they improve flow control without strangling the delivery rate.

The goal is not simply to let metal pass, but to let it pass fast enough and smoothly enough to avoid premature freezing.

Forbedre skallventilasjon og hulromseksos

The shell should allow gas to escape freely from dead corners, remote ends, and thin-wall zones. Better permeability reduces reverse pressure and supports continuous filling.

Auxiliary exhaust paths may be added in areas where flow stagnation is likely.

Øk helletemperaturen innenfor det sikre vinduet

The melt should enter the cavity hot enough to preserve fluidity and thermal continuity.

Imidlertid, the temperature must remain within the alloy’s safe process window to avoid oxidation or excessive reaction with the shell.

The objective is not maximum temperature, but sufficient thermal margin.

Rengjør hellekoppen og overføringsbanen grundig

Before every pour, the pouring basin, cup, and upper gating surfaces should be cleaned of slag, oxide buildup, and residual attachments.

This prevents local heat loss and avoids the introduction of flow disturbances at the most sensitive stage of filling.

4. Sammendragstabell over vanlige skjenkefeil

5. Konklusjon

The pouring process is the core control stage of investment casting quality, and slag inclusion, porosity and cold shut are three typical process-induced defects with clear logical correlation and formation mechanism differences.

Slag inclusions are mainly caused by unqualified molten metal composition and insufficient slag removal; porosity defects stem from poor cavity exhaust and turbulent filling entrainment;

cold shuts are dominated by insufficient molten metal fluidity and delayed filling caused by low temperature and unreasonable gating design.

All pouring-induced defects are controllable and avoidable through standardized process management.

Precise composition control, optimized gating system design, standardized temperature parameter matching and standardized on-site operation are the four core dimensions of defect prevention.

In actual industrial production, targeted process improvement should be carried out according to structural characteristics of different castings and defect distribution rules, realizing whole-process closed-loop control from molten metal smelting, shell manufacturing to pouring operation.

This can effectively reduce pouring defect rate, improve the internal compactness and surface quality of investment castings, and maximize the comprehensive production efficiency and service reliability of precision investment casting products.
