Investointivalu ruostumattomasta teräksestä valmistettujen putkien liitososat

Esittely

Käytettävissä olevien valmistusreittien joukossa, investointi on erikoisasemassa ruostumattomasta teräksestä valmistettujen putkien liitososissa.

Se ei ole vain tapa muotoilla metallia; se on tarkkuusvalmistusstrategia, joka mahdollistaa monimutkaiset virtausreitit, tarkka geometria, sileät pinnat, ja tehokas materiaalinkäyttö.

Oikein suunniteltuna, investointivalettu ruostumattomasta teräksestä valmistetut liittimet voivat tarjota erinomaisen suorituskyvyn tasapainon, johdonmukaisuus, ja elinkaaren arvo.

Ymmärtää, miksi tätä prosessia käytetään niin laajasti, on tarpeen tarkastella aihetta useasta näkökulmasta kerralla: materiaalit, prosessikyky, suunnittelun logiikkaa, tuotantotaloustiede, ja palvelun suorituskyky.

1. Mitä ovat investointivalu ruostumattomasta teräksestä valmistetut putkiliittimet?

Investointivalu ruostumattomasta teräksestä valmistetut putkiliittimet ovat putkiliitoskomponentteja, jotka on valmistettu vahavaluprosessilla käyttämällä ruostumattomia terässeoksia pohjamateriaalina.

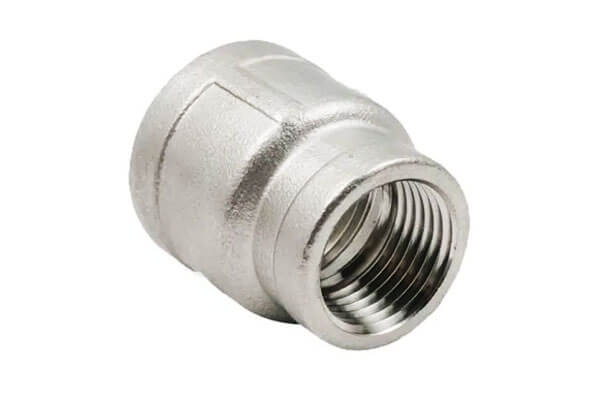

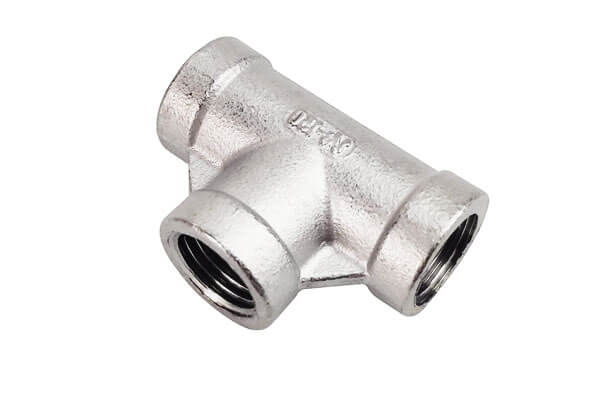

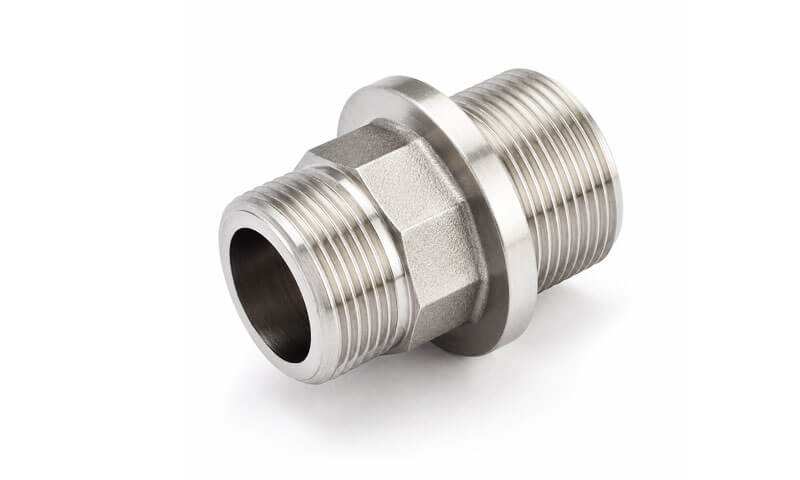

Tyypillisiä esimerkkejä ovat kyynärpäät, tees, vähentyneet, kytkimet, ammattiliitot, korkit, adapterit, ja mukautetut liitinrungot.

Prosessi alkaa vahakuviolla, joka jäljittelee sovituksen lopullista muotoa.

Kuvion ympärille on rakennettu keraaminen kuori, vaha on poistettu, ja sulaa ruostumatonta terästä kaadetaan onteloon.

Jähmettymisen jälkeen, kuori poistetaan ja osa puhdistetaan, leikata, tarkastettu, ja koneistetaan tarvittaessa.

Tämän lähestymistavan tärkein ominaisuus on, että liitos voidaan valmistaa a lähes verkko-muotoinen kunto.

Tämä tarkoittaa, että valu on jo lähellä lopullista geometriaa, vähentää koneistusvaatimuksia ja mahdollistaa monimutkaisten ääriviivojen ja tiukkojen mitoitusten omaavien liitosten valmistamisen.

Käytännössä, sijoitusvalu on erityisen hyödyllinen silloin, kun liitos on yhdistettävä:

• monimutkainen sisäinen tai ulkoinen geometria,
• korroosionkestävyys,
• paineensietokyky,
• toistettava mittatarkkuus,
• ja hyväksyttävät valmistuskustannukset.

2. Miksi ruostumaton teräs on suositeltu materiaali putkien liitoksissa?

Ruostumaton teräs Sitä käytetään laajalti putkiliittimissä, koska se tarjoaa vahvan korroosionkestävyyden tasapainon, mekaaninen lujuus, hygienia, ja palvelun kestävyys.

Tarkka metalliseoksen valinta riippuu käyttöympäristöstä, mutta yleiset edut pysyvät yhtenäisinä.

Korroosionkestävyys

Putkiliittimet altistuvat usein vedelle, höyryä, hapot, emäksinen, suolakäyttö, puhdistuskemikaalit, tai prosessinesteitä.

Ruostumaton teräs kestää hapettumista ja monia kemiallisia hyökkäyksiä paljon paremmin kuin hiiliteräs. Tämä on välttämätöntä, koska liitosvika voi vaarantaa koko putkiston.

Mekaaninen luotettavuus

Putkiliittimen tulee kestää paineenvaihtelut, lämpöjakso, värähtely, ja kokoonpanokuormat.

Ruostumattomalla teräksellä on lujuutta ja sitkeyttä, jota vaaditaan eheyden säilyttämiseksi vaativissa käyttöolosuhteissa.

Hygieeninen suorituskyky

Ruoassa, juoma, meijeri, ja farmaseuttiset sovellukset, ruostumatonta terästä suositaan, koska se voidaan puhdistaa tehokkaasti, vastustaa saastumista, ja tukee saniteettijärjestelmien suunnittelua.

Pitkäikäisyys ja elinkaariarvo

Vaikka ruostumattomasta teräksestä valmistetut liitososat maksavat usein aluksi enemmän kuin heikommat vaihtoehdot, niiden pitkä käyttöikä, pienempi huoltotarve, ja pienempi vikariski tekee niistä usein taloudellisempia ajan myötä.

3. Lajiteltu ruostumattomasta teräksestä valmistettu metalliseosjärjestelmä valuputkiliittimiin

Investointivaletun putkiliittimen suorituskyky ei riipu pelkästään sen geometriasta, mutta myös palveluympäristöön valitulla ruostumattomalla teräslaadulla.

Käytännössä, ruostumattomia valukappaleita ei valita yhdestä yleismateriaalista.

Ne valitaan a luokiteltu seosjärjestelmä, jossa seos sovitetaan korroosion vakavuuden mukaan, lämpötila, paine, puhtaus, ja mekaaninen kysyntä.

Arvostettujen seosten valintataulukko

4. Putkenosien investointivalun tekniset ydinedut

Perinteiset ruostumattomasta teräksestä valmistetut putkiliittimet valmistetaan yleisesti takomalla, leimaaminen, hitsaus, koneistus, tai hiekkavalu.

Jokaisella näistä reiteistä on oma käyttötapansa, mutta jokainen tuo mukanaan myös rakenteellisia rajoituksia, koneistustaakka, pinnan rajoitukset, tai erämuutos.

Investment casting käsittelee näitä rajoituksia integroidummin.

Suuri mittatarkkuus ja lähes verkon muotokyky

Yksi sijoitusvalun ratkaisevimmista eduista on sen kyky tuottaa liitoksia erittäin tiukasti mittojen hallinnassa ja minimaalisella koneistusvaralla.

Hiekkavaluon verrattuna, joka tarjoaa tyypillisesti karkeammat toleranssit, investointivalulla voidaan saavuttaa paljon korkeampi mittatarkkuuden taso, usein alueella CT4 - CT6.

Käytännössä, tämä tarkoittaa kyynärpäiden geometriaa, tees, vähentyneet, kytkimet, ja mukautetut liitinrungot voidaan muodostaa hyvin lähellä lopullista spesifikaatiota.

Tällä lähes verkon muotokyvyllä on useita suoria seurauksia:

• vähemmän toissijaista CNC-työstöä,
• alempi materiaalijäte,
• lyhyempi käsittelyaika,
• ja monimutkaisten osien kokonaistuotantokustannukset pienenevät.

Ruostumattomasta teräksestä valmistettujen putkien liittimiin, Tämä on erityisen tärkeää, koska itse materiaali on suhteellisen kallista ja työstöaika ei ole vähäpätöinen.

Prosessi, joka säilyttää metallin sen poistamisen sijaan, on luonnostaan ​​taloudellisempi.

Monissa tapauksissa, materiaalin käyttö voi saavuttaa 85–95%, mikä on huomattavasti korkeampi kuin valmistusreitit, jotka riippuvat voimakkaasti puunpoistosta.

Yksiosainen rakenteellinen eheys ilman hitsisaumoja

Monien tavanomaisten putkiliitosten suuri heikkous on liitosten olemassaolo.

Hitsatut tai kootut liittimet voivat kärsiä hitsin huokoisuudesta, epätäydellinen fuusio, paikallinen korroosio hitsauspalossa, ja jännityksen keskittyminen liitoskohtiin.

Nämä eivät ole vain valmistusongelmia; ne ovat käyttöikään liittyviä kysymyksiä.

Investointivalu ratkaisee tämän muodostamalla liitoksen a yksi kiinteä runko. Monimutkaiset geometriat, kuten:

• kaarevat virtauskanavat,
• monihaaraiset t-paidat,
• offset-vähentäjät,
• siirtymät paksusta ohueen seinään,
• ja integroidut pomot tai liitäntäominaisuudet

kaikki voidaan valmistaa yhtenä kappaleena. Hitsausta ei tarvita, jatkos, tai mekaaninen asennus ensisijaiseen kantavaan vyöhykkeeseen.

Tämä rakenteellinen jatkuvuus paranee:

• paineensietokyky,
• vuotoreittien kestävyys,
• seinämän lujuuden tasaisuus,
• ja pitkäaikainen kestävyys syklisessä nestekuormituksessa.

Insinöörin näkökulmasta, hitsisaumojen poistaminen painetta ylläpitävästä liittimestä on merkittävä luotettavuuden lisä.

Erinomainen pintakäsittely ja hygieeninen suorituskyky

Putkiliittimiä ei arvioida vain lujuuden perusteella. Niiden sisä- ja ulkopinnoilla on myös merkitystä, koska ne vaikuttavat virtausvastukseen, korroosiokäyttäytyminen, puhtaus, ja kontaminaatioriski.

Investointivalu tuottaa suhteellisen tasaisen valupinnan keraamisen kuoren prosessin kautta.

Tyypillinen valukarheus voi olla alueella Ra 1,6–6,3 μm, joka on jo suotuisa monille teollisille sovelluksille.

Passivoinnin jälkeen, kiillotus, tai sähköpolttoaine, pintaa voidaan jalostaa edelleen Ra 0,4–0,8 μm vaativassa saniteettipalvelussa.

Tämä on erityisen arvokasta:

• ruoka- ja juomaputket,
• meijerijärjestelmät,
• farmaseuttiset laitteet,
• bioteknologian linjat,
• ja muut hygieniasovellukset.

Tasaisempi, tiheämpi pinta vähentää jäännösten kertymistä, minimoi bakteerien tarttumisen, ja auttaa välttämään rakoja tai kuolleita vyöhykkeitä, joihin saastuminen voi kerääntyä.

Saniteettijärjestelmissä, pinnan laatu ei ole kosmeettinen yksityiskohta; se on osa prosessiturvallisuutta.

Erinomainen eräkonsistenssi ja toistettavuus

Teollisuuden putkistojärjestelmät riippuvat vaihdettavuudesta.

Kerran, mutta ei joka kerta sopiva sovitus aiheuttaa asennuksen viiveitä, tarkastusongelmia, ja järjestelmäriski.

Investointivalu on tässä suhteessa vahvaa, koska prosessi on luonnostaan ​​standardoitu.

Vahakuvion replikaatio, kuoren rakennus, ja kaatamista voidaan valvoa tiukasti, mikä antaa prosessille suuren toistettavuuden erästä toiseen. Se tarkoittaa:

• mittojen yhtenäisyys on helpompi ylläpitää,
• seinämän paksuuden vaihtelu pienenee,
• sisägeometria on vakaampi,
• ja varaosat ovat vaihdettavissa tuotantoerien välillä.

Verrattuna manuaaliseen hitsaukseen tai monivaiheiseen valmistukseen, sijoitusvalu vähentää suuresti ihmisen aiheuttamaa vaihtelua.

Suurille teollisille toimitusketjuille, tämä on yksi sen tärkeimmistä vahvuuksista.

Hyvä sopeutumiskyky monimutkaisiin ja epästandardeihin geometrioihin

Putkijärjestelmät ovat usein monimutkaisempia kuin yksinkertaiset suorat putket. Todelliset teolliset asettelut vaativat erikoisvarusteita, kuten:

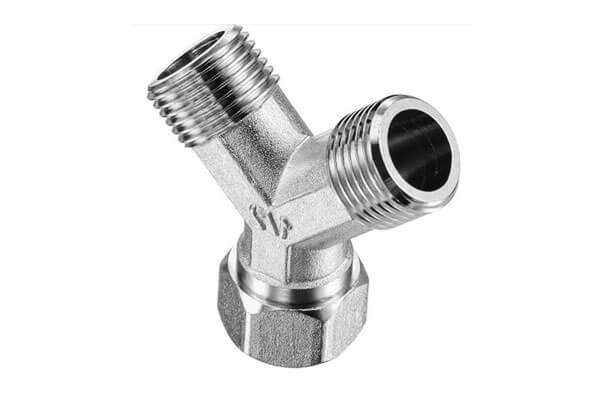

• Y-tyyppiset t-paidat,
• taivutetut supistimet,
• offset kyynärpäät,
• mukautetut jakoputket,
• moniporttiset virtauksen jakajat,
• ja sovelluskohtaiset liitinrungot.

Näitä muotoja on vaikea toteuttaa tehokkaasti takomalla tai meistamalla, ja ne voivat vaatia useita hitsattuja tai koneistettuja osia, jos ne valmistetaan tavanomaisesti.

Investointivalu voi luoda näitä geometrioita suoraan ja vapaammin.

Tämä joustavuus on tärkeää paitsi muodon luomisessa myös nesteen suorituskyvyn optimointi.

Sisäiset virtausreitit voidaan suunnitella tasaisemmin, turbulenssin vähentäminen, painehäviö, ja kuolleet alueet. Nestejärjestelmissä, parempi geometria tarkoittaa usein parempaa tehokkuutta.

Tasapainoinen mekaaninen ja korroosiokyky

Hyvin toteutettu investointivaluprosessi voi säilyttää ruostumattoman teräksen mekaanisen ja kemiallisen suorituskyvyn.

Koska materiaali jähmettyy kontrolloiduissa olosuhteissa, prosessi voi tukea tasaisempaa mikrorakennetta kuin jotkin voimakkaasti hitsatut tai termisesti vääristyneet vaihtoehdot.

Tällä on merkitystä, koska putkiliitosten on usein kestettävä:

• vaihtuva paine,
• värähtely,
• lämpöjakso,
• syövyttävä media,
• ja pitkät palveluajat.

Investointivalettu varusteet voivat säilyttää hyvän tasapainon:

• vahvuus,
• sitkeys,
• korroosionkestävyys,
• ja ulottuvuuden vakaus.

Sitä vastoin, hitsatut järjestelmät voivat aiheuttaa paikallisia lämpövaikutuksia, jäännöstressi, tai metallurgiset katkokset liitoksissa.

Investointivalu välttää monet näistä riskeistä toimittamalla homogeenisemman valmiin komponentin.

5. Ruostumattomasta teräksestä valmistettujen putkiliitosten investointivalujen valmistusprosessi

Ruostumattoman teräksen tuotanto investointi putkiliittimiin liittyy tiukka moniprosessivalvonta, ainutlaatuisesti optimoitu ruostumattoman teräksen korkealle sulamispisteelle, helppo hapetus, ja karbidin saostumisominaisuudet.

Täydellinen teollinen työnkulku on seuraava:

Tarkkuusvahakuvioiden valmistus

Käytä erittäin tarkkoja ruiskumuotteja tuottaaksesi vahakuvioita, jotka vastaavat putkiliitosprofiileja, varmistaa monimutkaisten sisäisten jalkojen ja ulkoisten kokoonpanomittojen tarkan kopioimisen.

Erävahakuvioiden mittojen yhtenäisyys ja pintavirheet tarkastetaan prototyyppivirheiden poistamiseksi lähteellä.

Monikerroksinen keraamisen kuoren valmistus

Levitä kerrospinnoite kolloidisesta piidioksidisideaineesta ja tulenkestävästä jauheesta (sulatettu piidioksidi, alumiinioksidimulliitti):

pintakerros käyttää hienojakoista jauhetta takaamaan pinnan viimeistelyn, kun taas tukikerros käyttää karkeaa kiviainesta kuoren jäykkyyden ja korkeiden lämpötilojen lujuuden parantamiseksi.

Säädä tiukasti jokaisen kerroksen kuivauslämpötilaa ja kosteutta välttääksesi jäännöskuivausjännityksen ja kuoren halkeilun.

Vahanpoisto ja korkean lämpötilan kuoren poltto

Käytä gradienttikuumennushöyryvahanpoistotekniikkaa välttääksesi keraamisen kuoren välittömät laajenemisvauriot vahan sulamisen seurauksena.

Täydellinen kuoren poltto 1050–1150 °C:ssa vahajäämien poistamiseksi kokonaan, kosteus, ja orgaaniset epäpuhtaudet, sintraamalla kuoren tiheäksi, korkeita lämpötiloja kestävä tulenkestävä rakenne, joka estää hiekan muodostumisen ja kaasuviat kaatamisen aikana.

Tyhjiösulatus ja tarkkuuskaataminen

Ruostumaton teräs sulatetaan tyhjiöinduktiouunissa hapettumisen vähentämiseksi, hiilen erottelu, ja kaasupitoisuus.

Ohjattua matalapyörteistä kaatoa käytetään varmistamaan monimutkaisten putkiliitoskannattimien tasainen täyttö, välttää sulan teräksen roiskeita, hapettumiskuonan vangitseminen, ja sisäinen kutistumishuokoisuus.

Lämpökäsittelyn vahvistaminen

Suorita ammattimainen ratkaisu hehkutus- ja stabilointikäsittely austeniittisille ja duplex-ruostumattomille teräsliittimille valun jäännösjännityksen poistamiseksi, homogenisoi mikrorakenne, ja estää rakeiden välistä korroosiota.

Sadekarkaisulaadut läpikäyvät ikääntymiskäsittelyn suunnitellun mekaanisen lujuuden saavuttamiseksi.

Jälkikäsittely ja pinnan vahvistaminen

Irrota portit ja nousuputket, suorittaa kokoonpanokierteiden tarkkuushiontaa, laippapinnat, ja tiivistysasennot.

Suorita kemiallinen passivointi tai elektrolyyttinen kiillotus tiheän suojaavan oksidikalvon muodostamiseksi ruostumattoman teräksen pinnalle, parantaa entisestään korroosionkestävyyttä ja pintahygieniaa.

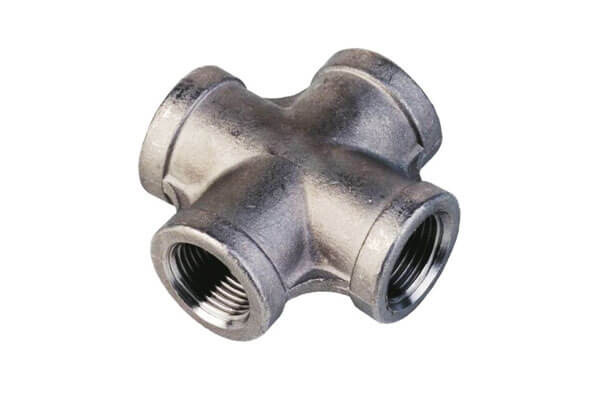

6. Tyypilliset tuotemuodot ja toiminnalliset roolit

Investointivalu ruostumattomasta teräksestä valmistetut putkiliittimet eivät ole yksittäinen tuoteluokka, vaan toiminnallinen komponenttiperhe, joka on suunniteltu hallitsemaan virtaussuuntaa, paineen eheys, yhteys, ja putkijärjestelmien huollon joustavuus.

Alla olevassa taulukossa on yhteenveto yleisimmistä tuotemuodoista, niiden ensisijaisia ​​tehtäviä, edustavat seokset, ja tyypillisiä teollisia käyttötapauksia.

7. Putkiliittimiin liittyvät suunnittelunäkökohdat

Putkiliittimet ovat toiminnallisia komponentteja, joten suunnittelun laatu on yhtä tärkeä kuin materiaalin laatu.

Seinän paksuuden tasapaino

Epätasainen seinämän paksuus voi aiheuttaa jännityksen keskittymistä, kutistumisongelmia, ja vääristymistä. Hyvä muotoilu pitää paksuuden siirtymät mahdollisimman tasaisina.

Virtausreitin tasaisuus

Terävät sisäiset käännökset lisäävät turbulenssia ja painehäviötä. Investointivalu mahdollistaa tasaisemman geometrian, mutta suunnittelu on silti optimoitava virtausta varten.

Tiivistys- ja liitospinnat

Geometria kierteessä, hitsaus-, tai laipallisten liitäntöjen on oltava riittävän tarkkoja vuotamattoman toiminnan takaamiseksi.

Työstölisä

Kaikki pinnat eivät tarvitse työstöä. Suunnittelussa tulee varata varastoa vain silloin, kun vaaditaan lopullista toiminnallista tarkkuutta.

Seosten valinta palveluympäristön mukaan

Puhtaan veden liitin ei ole sama kuin kloridipitoisen veden liitin, hapan, tai korkean lämpötilan palvelu. Seoksen on vastattava materiaalia.

Stressin keskittymisen välttäminen

Liitokset, haarapisteitä, ja siirtymät tulee säteillä ja tasapainottaa halkeamankestävyyden ja paineen kestävyyden parantamiseksi.

8. Ruostumattomasta teräksestä valmistettujen putkiliitosten investointivalun edut ja rajoitukset

Edut

• Erinomainen korroosionkestävyys
• Monimutkainen geometriaominaisuus
• Lähes verkon muotoinen tehokkuus
• Hyvä pinnanlaatu
• Laaja seosvalikoima
• Vahva elinkaariarvo
• Vähentynyt kokoonpano- ja hitsausriippuvuus

Rajoitukset

• Prosessi on monimutkaisempi kuin yksinkertainen valmistus
• Työkalujen ja kuoren rakennusaika
• Ei aina paras valinta hyvin yksinkertaisille muodoille
• Mittatarkkuus saattaa silti vaatia työstämistä kriittisillä pinnoilla
• Korkeammat etukäteiskustannukset kuin jotkin alhaiset tekniset vaihtoehdot

9. Ruostumattomasta teräksestä valmistettujen putkien liitosten tärkeimmät teolliset sovellukset

10. Johtopäätös

Investointivaletut ruostumattomasta teräksestä valmistetut putkiliittimet edustavat nykyaikaisten nesteputkien komponenttien edistynyttä valmistustasoa.

Perinteisen hitsauksen rakennevirheiden ja tarkkuusrajoitusten murtaminen, väärennetty, ja hiekkavaletut liittimet, ne yhdistävät kiinteän rakenteellisen eheyden, erittäin korkea mittatarkkuus, erinomainen pintahygienia, ja mukautettava metalliseoksen suorituskyky.

Standardoidun koko prosessin prosessiohjauksen kautta, kohdennettu vikojen estäminen, ja lajiteltu metalliseossovitus,

sijoitusvalutekniikka täyttää täydellisesti saniteettialan erilaiset vaatimukset, syövyttävä, korkeapaineinen, ja korkean lämpötilan teollisuuden putkistojärjestelmät.

Teollisuuden nestejärjestelmien turvallisuus- ja luotettavuusstandardien jatkuvalla parantamisella, Investointivalu ruostumattomasta teräksestä valmistettujen putkien liitososat korvaavat entisestään perinteisiä prosessituotteita, siitä tulee kemiantekniikan huippuluokan laitteiden ydintukikomponentti, merenkulku, biofarmaseuttiset valmisteet, ja älykäs valmistus.

Materiaalikaavojen ja älykkäiden valuprosessien jatkuva optimointi parantaa entisestään tarkkuusvalettujen ruostumattomasta teräksestä valmistettujen putkiliitosten suorituskykyä ja kustannuskilpailukykyä, globaalin nesteputkikomponenttiteollisuuden korkealaatuisen kehityksen edistäjänä.



Faqit

Mitä eroa on CF-8:lla ja CF-8M:llä??

CF-8 vastaa 304 ruostumaton teräs (ei molybdeenia).

CF-8M vastaa 316 ruostumaton teräs, sisältää 2-3 % molybdeeniä, joka tarjoaa erinomaisen kestävyyden piste- ja rakokorroosiota vastaan ​​kloridiympäristöissä.

Voidaanko investointivaletut ruostumattomasta teräksestä valmistetut liittimet hitsata?

Kyllä. Hiilihiilikorvaus (CF-3, CF-3M) ovat suositeltavia hitsaukseen herkistymisen välttämiseksi (kromikarbidin saostus) lämpövaikutusalueella.

Ovatko sijoitusvaletut liittimet paineluokkaisia?

Kyllä. Ne on valmistettu ja testattu ASME B16.34:n mukaisesti, API 598, ja muut sovellettavat koodit. Painearvot riippuvat materiaalilaadusta, lämpötila, ja mittastandardit.

Kuinka määritän sovellukselleni oikean metalliseoksen??

Harkitse mediaa (kemiallinen koostumus, lämpötila, paine), ympäristöön (sisällä/ulkona, kloridin läsnäolo), ja hitsausvaatimukset.

Ota yhteyttä korroosioinsinööriin tai katso NACE MR0175 / ISO 15156 hapan kaasusovelluksiin.

Mikä on tyypillinen ruostumattomasta teräksestä valmistettujen valujen investointien läpimenoaika??

8-16 viikkoa työkaluihin ja ensimmäiseen tuotantoon; 2-4 viikkoa uusintatilauksille (työkalujen olemassaolon jälkeen). Kiireelliset määräykset voidaan nopeuttaa lisämaksusta.

Kuinka tarkistan sijoitusvalujen varusteiden laadun?

Käytä visuaalisen tarkastuksen yhdistelmää, mittamittaus, rikkomaton testaus (väriaine, radiografinen), ja painetestaus sovellettavien standardien mukaisesti.
