Diseño asistido por computadora (CANALLA) ha revolucionado la forma en que se conciben los productos, desarrollado, analizado, y fabricado.

Desde electrónica de consumo y dispositivos médicos hasta aviones, automóviles, y maquinaria industrial, Casi todos los productos de ingeniería modernos comienzan como un modelo CAD digital..

Más que simplemente reemplazar dibujos en papel, CAD se ha convertido en la base digital de la ingeniería moderna.

Un único modelo CAD puede soportar la visualización, simulación estructural, planificación de fabricación, estimación de costos, inspección de calidad, e incluso gestión del ciclo de vida del producto (PLM).

Como industria 4.0, gemelos digitales, inteligencia artificial (AI), y la fabricación aditiva sigue evolucionando, CAD se está volviendo cada vez más inteligente e interconectado en todo el ecosistema de fabricación..

1. ¿Qué es el diseño asistido por computadora? (CANALLA)?

Diseño asistido por computadora (CANALLA) es el uso de software de computadora para crear, modificar, analizar, optimizar, y documentar el diseño de productos físicos o sistemas de ingeniería..

A diferencia de la redacción tradicional, CAD permite a los diseñadores crear modelos digitales precisos que representen con precisión la geometría de un producto., dimensiones, materiales, tolerancias, y características funcionales.

Estos modelos digitales sirven como fuente autorizada de datos de ingeniería durante todo el proceso de desarrollo del producto..

El diseño asistido por computadora es utilizado por profesionales de numerosas disciplinas., incluido:

• Ingeniería Mecánica
• diseño industrial
• Arquitectura
• Ingeniería civil
• Ingeniería aeroespacial
• Ingeniería automotriz
• Electrotecnia
• Desarrollo de dispositivos médicos
• Diseño de productos de consumo.

Funciones principales del diseño asistido por computadora

Los sistemas CAD modernos van mucho más allá del simple dibujo. Proporcionan una plataforma integrada que respalda todo el proceso de diseño de ingeniería..

Las capacidades principales incluyen:

• Dibujo bidimensional
• Modelado de sólidos tridimensionales
• Modelado de superficies
• Diseño de montaje
• Modelado paramétrico
• Dimensionamiento y tolerancias
• Generación de dibujos de ingeniería.
• simulación de movimiento
• Análisis de elementos finitos (Fea) integración
• Preparación de datos de fabricación.
• Visualización del producto
• Colaboración en diseño
• Integración del ciclo de vida del producto

2. La evolución del diseño asistido por computadora

La historia del diseño asistido por computadora refleja la evolución más amplia de la ingeniería digital..

Era de redacción manual

Antes de que las computadoras estuvieran ampliamente disponibles, Los dibujos técnicos fueron creados totalmente a mano..

Las revisiones de diseño a menudo requerían volver a dibujar hojas enteras., hacer que el desarrollo de productos sea lento y costoso.

Primeros gráficos por computadora (1960s)

Uno de los primeros hitos fue Bloc de dibujo, desarrollado por Ivan Sutherland en 1963.

Sketchpad introdujo gráficos por computadora interactivos, restricciones geométricas, y modelado basado en objetos, Sentando las bases para los sistemas CAD modernos..

Sistemas comerciales de diseño asistido por computadora (1970década de 1980)

A medida que aumentaba la potencia informática, El software CAD comercial surgió para industrias como la aeroespacial y la de fabricación de automóviles..

Estos primeros sistemas mejoraron drásticamente la eficiencia de la redacción, pero siguieron siendo costosos y accesibles sólo para las grandes empresas..

Revolución del modelado paramétrico (1990s)

La introducción del modelado paramétrico de sólidos transformó el diseño de productos..

En lugar de editar elementos de dibujo individuales, Los diseñadores podrían definir relaciones entre características., Permitir que los modelos se actualicen automáticamente cada vez que cambian las dimensiones o los parámetros..

Esta innovación mejoró significativamente la productividad de la ingeniería y la coherencia del diseño..

CAD basado en la nube y la IA (Hoy)

Las plataformas modernas de diseño asistido por ordenador se integran cada vez más:

• Colaboración en la nube
• Inteligencia artificial
• diseño generativo
• Simulación
• gemelos digitales
• Automatización de fabricación

Los sistemas CAD actuales han evolucionado hasta convertirse en plataformas de ingeniería integrales en lugar de herramientas de dibujo independientes..

3. Cómo funciona el diseño asistido por computadora

Diseño asistido por computadora (CANALLA) es mucho más que una herramienta de dibujo digital.

Es una plataforma de ingeniería integrada que transforma conceptos de diseño en modelos digitales inteligentes capaces de respaldar todo el proceso de desarrollo de productos, desde el diseño conceptual y el análisis de ingeniería hasta la fabricación., inspección, y gestión del ciclo de vida del producto.

Del concepto de diseño al modelo digital

Todo proyecto de Diseño Asistido por Computadora comienza con un objetivo de diseño..

Los ingenieros primero definen los requisitos funcionales del producto., condiciones de funcionamiento, selección de material, proceso de fabricación, y objetivos de rendimiento.

Estas entradas de diseño determinan la geometría general y la configuración estructural del componente..

El proceso de modelado normalmente comienza con un boceto bidimensional creado en un plano de referencia.. A diferencia de los dibujos tradicionales, un boceto CAD no es simplemente una colección de líneas.

En cambio, es un marco geométrico totalmente restringido donde las dimensiones, anglos, radios, condiciones de tangencia, simetría, y las relaciones posicionales están definidas matemáticamente.

Una vez que el boceto esté completamente restringido, Sirve como base para generar geometría tridimensional a través de operaciones como la extrusión., revolución, general, lofting, o creación de superficie límite.

Estas características construyen gradualmente la representación digital completa del producto al tiempo que preservan relaciones dimensionales precisas..

Porque cada característica permanece asociada con los parámetros de diseño subyacentes., Las modificaciones se pueden realizar rápidamente sin reconstruir todo el modelo..

Modelado paramétrico e intención de diseño

Una de las capacidades más poderosas del software CAD moderno es modelado paramétrico, que permite a los ingenieros definir productos basándose en relaciones de ingeniería en lugar de geometría fija.

En un modelo paramétrico, las dimensiones se tratan como variables editables. Las características están vinculadas entre sí a través de restricciones que reflejan la lógica de diseño prevista..

Cuando una dimensión cambia, todas las características dependientes se actualizan automáticamente manteniendo la intención del diseño original.

Por ejemplo, aumentar el diámetro de un eje puede ajustar automáticamente el tamaño de los orificios de acoplamiento, asiento de rodamiento, cajas lacas, y conjuntos asociados sin necesidad de modificación manual de cada característica individual.

Este enfoque ofrece varias ventajas importantes.:

• Iteración rápida del diseño
• Errores de modelado reducidos
• Consistencia de diseño mejorada
• Personalización del producto más sencilla
• Creación eficiente de familias de productos.

El modelado paramétrico es particularmente valioso en industrias donde existen productos en múltiples tamaños o configuraciones., Permitir a los fabricantes generar nuevas variantes modificando solo una pequeña cantidad de parámetros clave..

Modelado de sólidos basado en características

En lugar de construir formas complejas como un solo objeto, El moderno software de diseño asistido por computadora construye modelos utilizando una secuencia de características de ingeniería..

Cada característica representa una operación funcional o de fabricación., como agregar un jefe, creando un agujero, cortando un bolsillo, aplicando un filete, o formando una costilla.

Estas características están organizadas dentro de un árbol de historial de características que registra el proceso de modelado completo..

Este enfoque basado en el historial permite a los ingenieros regresar a cualquier etapa del diseño y modificar características anteriores sin recrear el modelo completo..

Porque las funciones posteriores se regeneran automáticamente, las revisiones de diseño se vuelven significativamente más rápidas y confiables.

El modelado basado en características también refleja los procesos de fabricación reales., Facilitar a los ingenieros de producción la comprensión de cómo se fabricarán los componentes..

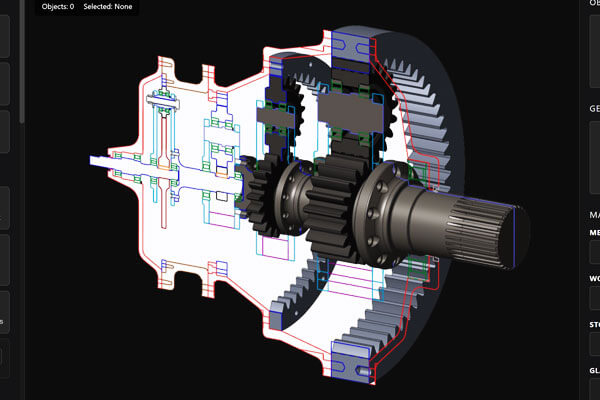

Modelado de ensamblaje y simulación de movimiento

La mayoría de los productos de ingeniería constan de múltiples componentes interconectados en lugar de piezas individuales..

Por lo tanto, el software de diseño asistido por computadora proporciona capacidades integrales de modelado de ensamblajes que permiten a los diseñadores combinar componentes individuales en sistemas mecánicos completos..

Durante la creación del ensamblaje, Los ingenieros definen relaciones geométricas como la concentricidad., coincidencia, alineación, compensaciones, y restricciones de rotación.

Estas relaciones garantizan que los componentes estén colocados correctamente y funcionen juntos según lo previsto..

Las plataformas CAD modernas también admiten la simulación de movimiento, Permitir a los ingenieros evaluar cómo se comportan los ensamblajes en condiciones operativas antes de que se produzcan los prototipos físicos..

El análisis de movimiento puede identificar:

• Interferencia mecánica
• Colisión entre partes móviles
• Limitaciones del rango de movimiento.
• Problemas con la secuencia de ensamblaje
• Rendimiento cinemático

Detectando estos problemas durante la etapa de diseño digital, Los fabricantes pueden evitar modificaciones costosas más adelante en la producción..

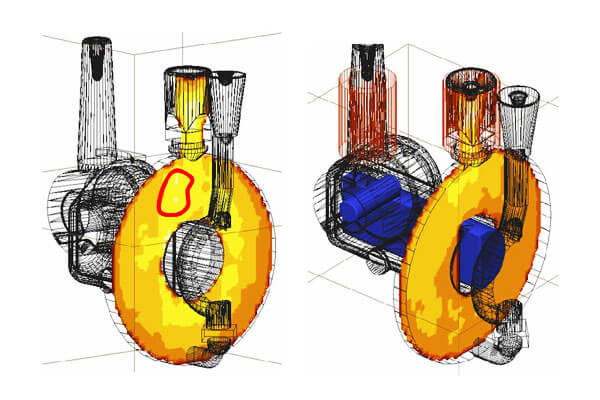

Análisis de ingeniería y verificación de diseño.

Un modelo CAD es mucho más que una representación visual: también sirve como base para el análisis de ingeniería..

Muchas plataformas CAD modernas integran ingeniería asistida por computadora (CAE) Herramientas que permiten a los diseñadores evaluar el rendimiento del producto antes de que comience la fabricación..

En lugar de depender únicamente de pruebas físicas, Los ingenieros pueden simular condiciones operativas del mundo real dentro del entorno digital..

Los análisis comunes incluyen estrés estructural., deformación, vibración, distribución térmica, flujo fluido, vida de fatiga, y comportamiento de pandeo.

Estas simulaciones permiten a los ingenieros optimizar los diseños identificando áreas débiles., reduciendo el material innecesario, mejorar los factores de seguridad, y mejorar la confiabilidad del producto al tiempo que minimiza la necesidad de costosas pruebas de prototipos.

Diseño para la fabricación (DFM)

El modelado eficaz de diseño asistido por computadora va más allá de la funcionalidad del producto: también considera cómo se fabricará el componente..

Los sistemas CAD modernos respaldan el diseño para la fabricación (DFM) ayudando a los ingenieros a evaluar si un diseño se puede producir de manera eficiente utilizando procesos como el mecanizado CNC, casting de inversión, moldura de inyección, fabricación de chapa, o fabricación aditiva.

Por ejemplo, El software CAD permite a los diseñadores evaluar los ángulos de desmoldeo de los componentes moldeados, espesor mínimo de pared para piezas fundidas, accesibilidad al mecanizado, profundidades del agujero, radios de esquina, y holguras de herramientas de mecanizado.

Incorporando consideraciones de fabricación durante la etapa de diseño., Las empresas pueden reducir significativamente los costos de producción., minimizar las revisiones de diseño, y mejorar la calidad del producto.

4. Tipos de software de diseño asistido por computadora

El software de diseño asistido por computadora ha evolucionado hasta convertirse en un ecosistema diverso adaptado a diferentes disciplinas de ingeniería., industrias, y etapas de desarrollo del producto.

Si bien todos los sistemas CAD comparten el objetivo común de crear modelos digitales precisos, Difieren considerablemente en su filosofía de modelado., capacidades computacionales, características de colaboración, e integración con herramientas de fabricación y simulación..

2D Redacción Diseño asistido por computadora

El software CAD bidimensional se centra en la creación de dibujos de ingeniería compuestos por líneas., arcos, dimensiones, simbolos, y anotaciones.

Aunque la ingeniería moderna depende cada vez más del modelado tridimensional, 2La redacción D sigue siendo indispensable para la documentación de fabricación, diseños de plantas, diagramas de tuberías, esquemas electricos, y revisiones de dibujos heredados.

Comparado con el dibujo manual, 2D CAD mejora significativamente la precisión del dibujo, velocidad de revisión, y gestión de documentos.

capas, bloques reutilizables, estilos de dimensión, y el escalado automatizado simplifican enormemente la preparación de dibujos técnicos estandarizados.

Las aplicaciones típicas incluyen:

• Planos de fabricación
• Planos de planta arquitectonicos
• Diseños estructurales
• Diagramas de cableado eléctrico.
• Esquemas hidráulicos y neumáticos.
• Diagramas de flujo de proceso (PFD)
• Diagramas de tuberías e instrumentación (P&IDENTIFICACIÓN)

El software más reconocido en esta categoría es AutoCAD., que ha seguido siendo un estándar de la industria durante décadas.

3D Diseño paramétrico asistido por computadora

El modelado paramétrico representa el enfoque dominante en la ingeniería mecánica moderna..

A diferencia del modelado geométrico estático, CAD paramétrico registra cada operación de modelado y mantiene relaciones entre características, dimensiones, y restricciones de diseño.

Las modificaciones de diseño se propagan automáticamente por todo el modelo..

Por ejemplo, aumentar el grosor de una placa de montaje actualiza automáticamente la profundidad de los orificios, longitudes de sujetadores, espacios libres de montaje, propiedades de masa, y dibujos de ingeniería asociados.

Esta capacidad reduce drásticamente el tiempo de rediseño y minimiza las inconsistencias durante las revisiones del producto..

Porque la intención de ingeniería está integrada en el modelo, El CAD paramétrico es particularmente adecuado para productos que se someten a optimizaciones de diseño frecuentes o requieren múltiples variantes de configuración..

El software representativo incluye:

Diseño asistido por computadora de modelado directo

El modelado directo elimina la dependencia del historial de características. En lugar de editar los parámetros registrados durante la creación del modelo, Los ingenieros modifican la geometría directamente empujando., tracción, compensando, o borrar caras.

Este enfoque de modelado ofrece una flexibilidad excepcional al trabajar con modelos importados que carecen de árboles de características editables..

Es particularmente valioso durante el diseño conceptual., modificaciones rápidas de ingeniería, ingeniería inversa, y proyectos colaborativos que involucran múltiples plataformas CAD.

Aunque el modelado directo proporciona mayor libertad, generalmente sacrifica parte de la automatización y la preservación de la intención del diseño que ofrecen los sistemas paramétricos..

Como consecuencia, Muchas plataformas CAD modernas combinan ambas metodologías., Permitir a los ingenieros elegir el flujo de trabajo más apropiado para una tarea determinada..

Modelado de superficies Diseño asistido por computadora

El modelado de superficies se especializa en generar geometrías de forma libre altamente complejas que no se pueden representar de manera eficiente utilizando características sólidas convencionales..

En lugar de describir el volumen de un objeto, El modelado de superficies define sus límites externos utilizando superficies matemáticamente continuas como NURBS. (B-Splines racionales no uniformes).

Los diseñadores manipulan la curvatura., continuidad, y puntos de control para lograr transiciones excepcionalmente suaves entre superficies adyacentes.

Esta tecnología se utiliza ampliamente cuando la eficiencia aerodinámica o la apariencia estética son fundamentales..

Las aplicaciones típicas incluyen:

• Paneles exteriores para automóviles
• Fuselajes de aviones
• Electrónica de consumo
• Implantes médicos
• diseño industrial
• Electrodomésticos

Porque incluso las discontinuidades menores pueden afectar tanto la apariencia como el rendimiento., Las herramientas avanzadas de modelado de superficies proporcionan un control preciso sobre la continuidad de la curvatura. (G0, G1, G2, y continuidad de orden superior).

Diseño industrial y de forma libre Diseño asistido por ordenador

Los diseñadores industriales a menudo requieren una mayor libertad artística que la que brindan los sistemas CAD de ingeniería convencionales..

El software de modelado de forma libre cierra la brecha entre la creatividad artística y la precisión de la ingeniería.

En lugar de depender únicamente de las dimensiones de ingeniería, Los diseñadores esculpen geometría digital utilizando superficies de subdivisión., jaulas de control, y técnicas de modelado orgánico..

Las formas resultantes se pueden convertir posteriormente en modelos de ingeniería fabricables..

Estos sistemas se emplean comúnmente durante el desarrollo conceptual de productos donde la ergonomía y el atractivo visual son consideraciones principales., como la electrónica de consumo, muebles, artículos deportivos, e interiores de automóviles.

Modelado de información de construcción (BIM)

Aunque técnicamente distinto del CAD mecánico tradicional, Building Information Modeling representa el estándar CAD dentro de la arquitectura, ingeniería, y construcción.

A diferencia de los modelos geométricos ordinarios, Los objetos BIM contienen amplia información de ingeniería, incluidas especificaciones de materiales., propiedades estructurales, clasificaciones de fuego, cronogramas de mantenimiento, secuenciación de construcción, y costos del ciclo de vida.

A medida que el modelo de construcción evoluciona, todos los planos de planta asociados, elevaciones, secciones, horarios, y los cálculos de cantidades se actualizan automáticamente, mejorando enormemente la coordinación entre arquitectos, ingenieros estructurales, y contratistas de construcción.

Las plataformas BIM líderes incluyen Autodesk Revit, ArchiCAD, y Bentley OpenBuildings.

Diseño eléctrico y electrónico asistido por ordenador (CAD)

El desarrollo de productos electrónicos se basa en software CAD especializado optimizado para el diseño eléctrico y electrónico en lugar de la geometría mecánica..

Soporte de sistemas ECAD:

• Captura esquemática
• placa de circuito impreso (tarjeta de circuito impreso) disposición
• Análisis de integridad de señal.
• Bibliotecas de componentes
• Optimización de enrutamiento
• Documentación de fabricación

Los productos electrónicos modernos requieren cada vez más la colaboración entre ECAD y los sistemas CAD mecánicos para garantizar la compatibilidad del gabinete., alineación del conector, gestión térmica, y blindaje electromagnético.

Diseño asistido por computadora basado en la nube

La computación en la nube ha transformado el CAD de una aplicación dependiente de una estación de trabajo a una plataforma de ingeniería colaborativa accesible a través de navegadores web estándar..

En lugar de almacenar archivos de diseño localmente, Los sistemas basados ​​en la nube mantienen bases de datos centralizadas que respaldan la colaboración en tiempo real entre equipos de ingeniería distribuidos geográficamente..

Los ingenieros pueden revisar los ensamblajes simultáneamente, implementar cambios de diseño, revisiones de seguimiento, y gestionar datos de productos sin intercambiar múltiples versiones de archivos.

El control automático de versiones reduce el riesgo de modificaciones conflictivas al tiempo que simplifica la gestión de proyectos..

Cloud CAD es particularmente atractivo para organizaciones multinacionales, nuevas empresas, y redes de fabricación distribuidas porque reduce los requisitos de hardware y facilita la colaboración segura entre diferentes ubicaciones..

5. Formatos de archivos de diseño asistido por computadora

Seleccionar el formato de archivo correcto es fundamental para la colaboración y la fabricación..

Entre estos formatos, PASO generalmente se considera la opción preferida para el mecanizado CNC, casting de inversión, y fabricación de precisión porque conserva la geometría sólida precisa sin dejar de ser independiente del software.

6. ¿Dónde se utiliza el diseño asistido por computadora en la fabricación moderna??

Diseño asistido por computadora (CANALLA) se ha convertido en la base digital de la fabricación moderna.

Independientemente de si un producto se produce mediante mecanizado, fundición, moldura, fabricación aditiva, o fabricación de chapa, Casi todos los procesos de fabricación comienzan con un modelo CAD..

Sirve como fuente principal de datos de ingeniería., proporcionando la geometría, dimensiones, tolerancias, especificaciones de materiales, e información de fabricación requerida durante todo el ciclo de vida de producción.

Diseño de productos y desarrollo de ingeniería.

La primera aplicación de CAD es el diseño del producto en sí.. Los ingenieros utilizan software CAD para transformar ideas en modelos tridimensionales completamente definidos que representan con precisión la geometría y las características funcionales de un producto..

Durante la etapa de diseño, Los componentes se crean utilizando características paramétricas que se pueden modificar de manera eficiente a medida que evolucionan los requisitos del producto..

Los diseñadores evalúan las dimensiones., espesores de pared, autorizaciones, relaciones de montaje, y distribución de materiales mucho antes de que se fabrique cualquier prototipo físico.

Este enfoque digital permite una rápida iteración del diseño y al mismo tiempo reduce significativamente el tiempo de desarrollo y los costos de ingeniería..

Porque cada modificación se refleja en todo el modelo de forma automática., Los cambios de ingeniería se pueden implementar con mucha mayor eficiencia que los métodos de dibujo tradicionales..

Para empresas que desarrollan nuevos productos., CAD proporciona un entorno colaborativo donde los diseñadores industriales, ingenieros mecánicos, ingenieros electricos, y los especialistas en fabricación pueden contribuir simultáneamente a la optimización del producto..

Mecanizado CNC

El diseño asistido por computadora juega un papel central en Mecanizado CNC porque cada operación de mecanizado comienza con un modelo digital preciso.

Una vez completado el modelo de Diseño Asistido por Computadora, se transfiere al software CAM, donde las estrategias de mecanizado y las trayectorias de herramientas se generan automáticamente.

El software determina el movimiento del cortador., velocidad del huso, tasa de alimentación, profundidad de corte, y secuencia de mecanizado basada en la geometría del componente.

La precisión del modelo CAD influye directamente en la calidad del mecanizado.

Características como agujeros, bolsillos, filetes, chaflanes, secciones roscadas, y las superficies curvas complejas se interpretan directamente desde el modelo, Minimizar los errores de programación y mejorar la eficiencia del mecanizado..

CAD también permite a los ingenieros evaluar la capacidad de fabricación antes de que comience el mecanizado..

Características que pueden aumentar la dificultad del mecanizado, como cavidades profundas, esquinas internas afiladas, o áreas de corte inaccesibles, Se puede identificar y optimizar durante la etapa de diseño., Reducir los costos de producción y acortar los tiempos de entrega..

Fundición de precisión y fundición a la cera perdida

Fundición a la cera perdida es uno de los procesos de fabricación que más se beneficia de la tecnología de Diseño Asistido por Computadora.

Acero inoxidable complejo, aluminio, titanio, y los componentes de superaleación se modelan digitalmente antes de producir patrones y herramientas..

Porque la fundición a la cera perdida puede reproducir con precisión geometrías intrincadas, CAD permite a los ingenieros utilizar plenamente la flexibilidad de diseño del proceso mediante la incorporación de paredes delgadas., pasajes internos, curvas complejas, y estructuras integradas en una sola pieza.

Además de definir la geometría del componente, CAD apoya el diseño de sistemas de puertas., corredores, arrendador, y soluciones de alimentación que influyen en el flujo del metal y el comportamiento de solidificación..

El modelo digital también sirve como base para el software de simulación de fundición., permitiendo a los ingenieros predecir patrones de llenado, contracción, porosidad, y otros posibles defectos antes de que comience la producción.

Esta integración reduce significativamente las modificaciones de herramientas y mejora la calidad de la fundición en la primera pasada..

Fundición en arena y fundición de espuma perdida

El diseño asistido por computadora también ha transformado las tecnologías de fundición convencionales, como la fundición en arena y la fundición a espuma perdida..

Para fundición de arena, Los modelos digitales se utilizan para diseñar patrones., núcleo, cajas de núcleos, y equipos de moldeo, garantizando al mismo tiempo los márgenes de mecanizado adecuados, ángulos de borrador, y compensación de contracción.

En fundición de espuma perdida, CAD permite a los ingenieros crear patrones de espuma de alta precisión que replican la geometría del componente final..

Los conjuntos complejos a menudo se pueden integrar en un único patrón de espuma., Reducir las operaciones de montaje y mejorar la consistencia de la fundición..

Las herramientas de simulación vinculadas a modelos CAD ayudan aún más a optimizar el llenado del molde., evacuación de gases, y comportamiento de solidificación, Ayudar a las fundiciones a minimizar los defectos de fundición y mejorar al mismo tiempo la eficiencia de la producción..

Moldeo por inyección y desarrollo de productos plásticos

en plastico moldura de inyección fabricación, El diseño asistido por computadora sirve como base tanto para el diseño de productos como para el desarrollo de moldes..

Los ingenieros utilizan modelos CAD para optimizar el espesor de la pared, colocación de costillas, jefe, características de ajuste a presión, ángulos de borrador, y líneas de separación antes de fabricar las herramientas.

Dado que la construcción de moldes representa una inversión importante, La identificación temprana de problemas de diseño puede evitar costosas modificaciones de herramientas más adelante en el proyecto..

Los sistemas CAD modernos también integran la simulación del flujo del molde., permitiendo a los diseñadores analizar el comportamiento del relleno de polímeros, eficiencia de enfriamiento, líneas de soldadura, trampas de aire, marcas de fregadero, y alabeo.

Validando diseños digitalmente, Los fabricantes pueden reducir el proceso de prueba y error durante la puesta en servicio del molde y al mismo tiempo mejorar la calidad del producto final..

Fabricación de chapa

Chapa de metal La fabricación requiere una cuidadosa consideración del comportamiento del material durante doblando y operaciones de conformado.

El software CAD permite a los ingenieros diseñar componentes de chapa metálica tridimensionales mientras genera automáticamente patrones planos precisos para corte o punzonado con láser..

El software tiene en cuenta el margen de curvatura., deducción por curvatura, espesor del material, y radio de formación, asegurar que el componente terminado coincida con el diseño previsto después de doblarlo.

Esta capacidad reduce en gran medida los errores de producción y minimiza el desperdicio de material., particularmente en industrias como la fabricación de automóviles, recintos eléctricos, Sistemas HVAC, y equipo industrial.

Fabricación Aditiva e Impresión 3D

El rápido crecimiento de la fabricación aditiva ha ampliado aún más la importancia del diseño asistido por ordenador..

A diferencia de los procesos de fabricación sustractivos que eliminan material, 3D impresión construye componentes capa por capa directamente a partir de modelos digitales.

Cada componente impreso comienza como un archivo CAD., que define tanto la geometría externa como las estructuras internas cada vez más sofisticadas.

El software CAD moderno admite enfoques de diseño avanzados que se adaptan exclusivamente a la fabricación aditiva., incluyendo estructuras de celosía, optimización de topología, canales de enfriamiento conformes,

y geometrías celulares ligeras que serían imposibles de producir utilizando métodos de fabricación tradicionales.

A medida que la fabricación aditiva continúa madurando, CAD se está convirtiendo en una herramienta cada vez más potente para diseñar componentes optimizados específicamente para la producción basada en capas..

Diseño de ensamblaje e integración de sistemas.

Los productos modernos rara vez constan de un solo componente.. En cambio, están ensamblados a partir de docenas, cientos, o incluso miles de piezas individuales que deben funcionar juntas con precisión.

El modelado de ensamblajes CAD permite a los ingenieros evaluar el ajuste de los componentes, movimiento, interferencia, métodos de fijación, y accesibilidad de mantenimiento antes de que comience la fabricación.

Los entornos de ensamblaje virtuales ayudan a identificar conflictos dimensionales, riesgos de colisión, y problemas de instalación durante el desarrollo del producto, reduciendo significativamente las costosas modificaciones de ensamblaje durante la producción.

Las capacidades de simulación de movimiento permiten aún más a los ingenieros evaluar mecanismos., sistemas de engranajes, vínculos, bisagras, y conjuntos giratorios en condiciones de funcionamiento realistas.

Fabricación inteligente y gemelos digitales

Como industria 4.0 Las tecnologías están cada vez más extendidas., CAD está evolucionando hacia la fuente central de datos para sistemas de fabricación inteligentes.

Un modelo CAD moderno ya no sirve solo como documento de diseño: constituye la base de gemelos digitales que conectan productos virtuales con datos operativos del mundo real..

A lo largo del ciclo de vida de un producto, Los modelos CAD pueden vincularse con sistemas de ejecución de fabricación. (Mes), planificación de recursos empresariales (ERP), sensores de iot, y plataformas PLM para crear una representación digital continuamente actualizada del producto físico.

Esta integración permite el mantenimiento predictivo., monitoreo del desempeño en tiempo real, optimización de procesos, y gestión del ciclo de vida, permitiendo a los fabricantes tomar mejores decisiones basadas en datos de ingeniería precisos.

7. Beneficios del diseño asistido por computadora

Diseño asistido por computadora (CANALLA) ha transformado el desarrollo de productos modernos al mejorar la precisión del diseño, eficiencia de ingeniería, e integración manufacturera.

En comparación con el dibujo manual tradicional, CAD permite a los ingenieros crear modelos digitales precisos que respalden cada etapa del ciclo de vida de un producto., desde el diseño conceptual hasta la producción y el control de calidad.

Mayor precisión y calidad de diseño

El diseño asistido por computadora utiliza modelos matemáticos para definir la geometría, dimensiones, y tolerancias con alta precisión.

A diferencia de los dibujos manuales, Los modelos digitales mantienen la coherencia durante todo el proceso de diseño., Reducir el error humano y mejorar la calidad del producto..

Desarrollo de productos más rápido

Los cambios de diseño se pueden realizar rápidamente utilizando el modelado paramétrico., Permitir a los ingenieros actualizar dimensiones y características sin reconstruir todo el modelo.. Esto acorta los ciclos de desarrollo y permite iteraciones de diseño más rápidas..

Mejor visualización y comunicación

Los modelos CAD tridimensionales proporcionan una visualización realista de los productos., facilitando la revisión de diseños, identificar problemas potenciales, y comunicar ideas entre diseñadores, ingenieros, fabricantes, y clientes.

Diseño mejorado para la fabricabilidad

CAD ayuda a los ingenieros a optimizar los productos para la fabricación mediante la evaluación de factores como el espesor de la pared., ángulos de borrador, accesibilidad al mecanizado, y requisitos de montaje durante la etapa de diseño.

Esto reduce los costos de producción y minimiza los cambios de diseño posteriores..

Integración con simulación y fabricación.

El software CAD moderno se integra perfectamente con la ingeniería asistida por computadora (CAE) y fabricación asistida por computadora (LEVA).

Los ingenieros pueden realizar tareas estructurales., térmico, y simulaciones de movimiento directamente en modelos CAD antes de generar trayectorias de herramientas CNC, moldes, o archivos de impresión 3D, mejorar tanto el rendimiento del producto como la eficiencia de fabricación.

Colaboración mejorada

Las plataformas CAD basadas en la nube permiten que varios equipos trabajen en el mismo modelo digital manteniendo el control de versiones..

Esto mejora la colaboración en todo el diseño., ingeniería, fabricación, y departamentos de calidad.

Mejor control de calidad

Los modelos de diseño asistido por computadora sirven como datos de referencia para equipos de inspección como máquinas de medición de coordenadas. (CMMS) y escáneres 3D.

Comparar piezas terminadas con el modelo CAD original ayuda a garantizar la precisión dimensional y la calidad constante del producto..

Costos generales de desarrollo más bajos

Aunque CAD requiere inversión en software y formación, Reduce el tiempo de ingeniería., minimiza la creación de prototipos físicos, reduce los errores de fabricación, y acorta el tiempo de comercialización.

Estas ventajas reducen significativamente el costo total del ciclo de vida del desarrollo de productos..

8. ¿Cuáles son las herramientas y software de diseño asistido por computadora más populares??

Actualmente hay disponible una amplia gama de software CAD, cada uno diseñado para satisfacer las necesidades de diferentes industrias, complejidad de diseño, y flujos de trabajo de fabricación.

9. CANALLA, LEVA, CAE, y PLM: ¿Cuál es la diferencia??

A pesar de CANALLA, LEVA, CAE, y PLM a menudo se mencionan juntos, Sirven para diferentes propósitos dentro del proceso de desarrollo y fabricación del producto..

En lugar de tecnologías competitivas, Son sistemas complementarios que trabajan juntos para crear un flujo de trabajo de ingeniería totalmente digital..

El diseño asistido por ordenador se centra en la creación del modelo digital de un producto., CAM convierte ese modelo en instrucciones de fabricación,

CAE evalúa el desempeño del producto mediante simulaciones de ingeniería, y PLM gestiona todos los datos relacionados con el producto durante todo su ciclo de vida.

Juntos, estas tecnologías mejoran la colaboración, reducir el tiempo de desarrollo, y garantizar la coherencia desde el concepto hasta la producción y el soporte posventa..

La siguiente tabla resume sus principales diferencias..

10. Tendencias emergentes en diseño asistido por computadora

El diseño asistido por computadora está evolucionando rápidamente a medida que las tecnologías digitales remodelan la industria manufacturera.

El software CAD moderno ya no se limita a crear dibujos 2D o modelos 3D: se ha convertido en una plataforma de ingeniería inteligente que conecta el diseño., simulación, fabricación, y gestión del ciclo de vida del producto.

Tecnologías emergentes como la inteligencia artificial (AI), computación en la nube, gemelos digitales, y la fabricación aditiva están redefiniendo la forma en que los ingenieros desarrollan productos y colaboran a lo largo de toda la cadena de valor..

Inteligencia artificial y diseño generativo

La inteligencia artificial se está convirtiendo en una de las innovaciones más transformadoras en CAD.

En lugar de crear manualmente cada iteración de diseño, Los ingenieros ahora pueden utilizar herramientas de diseño generativo impulsadas por IA para generar automáticamente múltiples soluciones optimizadas basadas en restricciones específicas., como la selección de materiales, peso, fortaleza, proceso de fabricación, y costo.

Evaluando miles de posibles alternativas de diseño, La IA ayuda a los ingenieros a identificar el peso ligero, Estructuras de alto rendimiento que pueden no lograrse mediante métodos de diseño convencionales..

Este enfoque acelera el desarrollo de productos al tiempo que mejora el rendimiento y la eficiencia de los materiales., particularmente en industrias como la aeroespacial, automotor, y dispositivos médicos.

CAD basado en la nube y colaboración en tiempo real

La computación en la nube ha cambiado significativamente la forma en que los equipos de ingeniería trabajan juntos.

A diferencia del software de escritorio tradicional, Las plataformas de diseño asistido por computadora basadas en la nube permiten a los diseñadores, ingenieros, proveedores, y clientes acceder al mismo proyecto desde diferentes ubicaciones a través de un navegador web.

La colaboración en tiempo real reduce los conflictos de versiones, simplifica las revisiones de diseño, y permite una toma de decisiones más rápida durante todo el proceso de desarrollo del producto.

A medida que el trabajo remoto y los equipos de ingeniería globales se vuelven cada vez más comunes, Se espera que las soluciones CAD nativas de la nube desempeñen un papel más importante en la fabricación moderna.

Simulación avanzada y creación de prototipos virtuales

Las plataformas CAD modernas están incorporando capacidades de simulación cada vez más sofisticadas., Permitir a los ingenieros evaluar el rendimiento del producto mucho antes de que se construyan los prototipos físicos..

Estructural integrada, térmico, flujo fluido, movimiento, y los análisis de fatiga permiten a los diseñadores identificar posibles debilidades, optimizar diseños, y reducir los riesgos de desarrollo en las primeras etapas del proceso de ingeniería.

A medida que la precisión de la simulación continúa mejorando, La creación de prototipos virtuales está reemplazando muchos métodos tradicionales de desarrollo de prueba y error., reduciendo tanto el costo como el tiempo de comercialización.

Integración con la fabricación inteligente

El diseño asistido por ordenador está cada vez más conectado con los sistemas de fabricación digitales, incluyendo la fabricación asistida por ordenador (LEVA), Gestión del ciclo de vida del producto (PLM),

Sistemas de ejecución de fabricación (Mes), Planificación de recursos empresariales (ERP), e Internet industrial de las cosas (Niota) plataformas.

Esta perfecta integración permite que los datos de ingeniería fluyan automáticamente desde el diseño del producto hasta la planificación de la producción., mecanizado, inspección, y gestión de calidad.

A medida que las fábricas continúan adoptando la industria 4.0, Los modelos CAD servirán como activos digitales centrales que respaldarán entornos de fabricación inteligentes y altamente automatizados..

11. Conclusión

El diseño asistido por computadora es mucho más que un dibujo digital: es la base del desarrollo de productos modernos..

Al permitir a los ingenieros crear modelos digitales precisos., optimizar diseños, simular el rendimiento, e integrarse perfectamente con los procesos de fabricación, CAD ha transformado la forma en que se diseñan y producen los productos.

Su influencia se extiende a todas las etapas del ciclo de vida de la ingeniería., desde el concepto inicial y el diseño detallado hasta la fabricación, inspección, mantenimiento, y gestión del ciclo de vida.

Como tecnologías como la inteligencia artificial, computación en la nube, gemelos digitales, y la fabricación aditiva siguen avanzando,

El diseño asistido por computadora desempeñará un papel aún más estratégico en la configuración del futuro de la ingeniería y la fabricación inteligente..

Ya sea desarrollando un componente mecánico simple o un ensamblaje aeroespacial altamente complejo,

Las organizaciones que aprovechan las tecnologías CAD modernas están mejor posicionadas para acelerar la innovación., mejorar la calidad del producto, Reducir los costos, y seguir siendo competitivos en un panorama industrial cada vez más digital.



Preguntas frecuentes

¿Cuál es la diferencia entre CAD y CAM??

CANALLA (Diseño asistido por computadora) se centra en la creación y definición de la geometría del producto y la información de diseño..

LEVA (Fabricación asistida por computadora) utiliza el modelo CAD terminado para generar trayectorias de herramientas e instrucciones de control para máquinas CNC y otros equipos de producción..

CAD define qué hacer; CAM define cómo hacerlo. Juntos forman el hilo digital diseño-fabricación.

¿Cuál es la diferencia entre CAD 2D y CAD 3D??

2D El diseño asistido por computadora crea dibujos técnicos planos similares a los planos de papel tradicionales., sin información volumétrica.

3D El diseño asistido por computadora construye un modelo digital volumétrico completo del producto., que se puede utilizar para comprobar el montaje, simulación, renderizado y producción directa de fabricación. 3D CAD es el estándar para el desarrollo de productos modernos.
