Intergranulární koroze (IGC): Mechanismus, Rizika, Řízení

Zavedení

Intergranulární koroze (IGC), také nazývaný intergranulární útok (Iga), je lokalizovaná forma koroze, která postupuje přednostně podél hranic zrn spíše než přes vnitřky zrn.

Z praktického hlediska, kov se může zdát přijatelný na povrchu, zatímco pod ním se rozvine úzká síť útoků, případně snížení pevnosti a způsobující oddělení, oddělování zrna, nebo selhání.

Hranice zrn jsou ze své podstaty oblasti s vyšší energií, ale obvykle se nestanou problémem koroze, pokud je chemická chemie slitiny nebo tepelná historie neučiní chemicky odlišnými od okolní matrice.

1. Definice mezikrystalové koroze

Přísná definice je jasná: mezikrystalová koroze je koroze, ke které dochází na hranicích zrn a v jejich blízkosti, s poměrně malým napadením uvnitř zrn.

V nejjednodušším elektrochemickém obrázku, oblast hranice zrna se stává anodickým místem a vnitřek zrna působí jako katoda, takže cesta koroze sleduje hraniční síť.

Tento hraniční útok se stává zvláště nebezpečným, když jsou hranice zrn chemicky změněny srážením nebo segregací.

Pro nerezové oceli, ASTM A262 identifikuje náchylnost k intergranulárnímu napadení u austenitických tříd pomocí několika standardizovaných testů,

a výslovně spojuje přijatelné chování při leptání kyselinou šťavelovou s nulovou citlivostí spojenou s precipitací karbidu chrómu.

2. Mechanismus tvorby mezikrystalové koroze

Centrální mechanismus je změna chemie na hranicích zrn.

Během senzibilizace nebo stárnutí, legující prvky nebo nečistoty se mohou vysrážet na hranicích zrn, nebo mohou být ochranné prvky ze sousední matrice vyčerpány.

Jakmile se to stane, hraniční oblast a okolní zrno již nesdílejí stejný elektrochemický potenciál, a hranice se stává preferovaným místem pro rozpouštění.

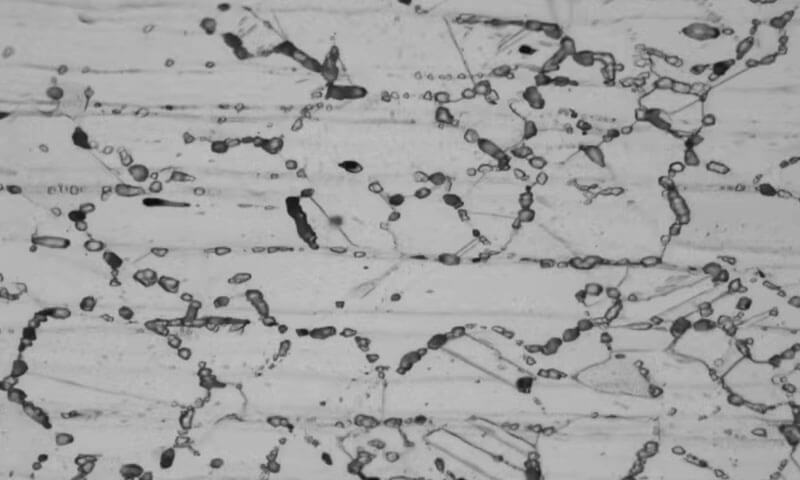

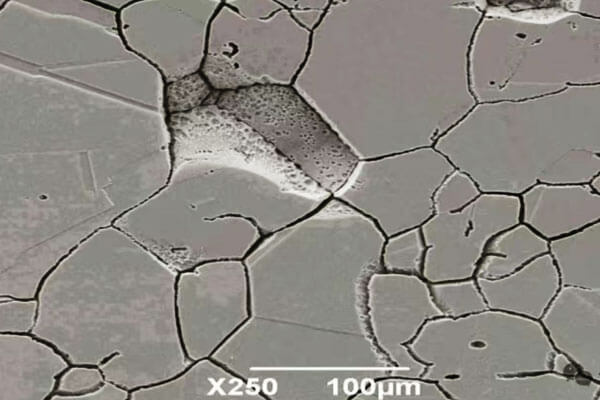

V austenitických nerezových ocelích, klasickým mechanismem je precipitace karbidu chrómu na hranicích zrn.

Chrom spotřebovaný tvorbou karbidu zanechává vedle hranice zónu ochuzenou o chrom, a tento ochuzený pás ztrácí dostatečnou odolnost proti korozi, aby byl přednostně napaden.

ASTM A262 to považuje za standardní problém související se senzibilizací u austenitických nerezových ocelí, a ASTM G108 používá elektrochemickou reaktivaci ke kvantifikaci stupně senzibilizace v Typu 304 a 304 l.

Pro slitiny hliníku, mechanismus je odlišný v detailech, ale podobný ve struktuře: precipitáty na hranicích zrn a přilehlé bezprecipitační zóny vytvářejí lokální mikrogalvanické články.

Sraženiny, PFZ, a matrice může skončit s různým složením a korozním potenciálem, což činí hranici zrn preferovanou cestou koroze.

Publikovaná práce o slitinách hliníku tvrditelných stárnutím ukazuje, že rychlost kalení je hlavní proměnnou zpracování, protože ovlivňuje hraniční segregaci a velikost/distribuci precipitátů na hranicích zrn.

3. Příčiny tohoto typu poškození

Mezikrystalová koroze obvykle nevzniká z jediné příčiny. Vyvíjí se, když se spojí několik podmínek:

• citlivá slitinová chemie,
• tepelný cyklus, který umožňuje srážení nebo segregaci na hranicích zrn,
• nedostatečná rychlost chlazení nebo nevhodné tepelné zpracování,
• a prostředí, které může využívat oslabený hraniční region.

V nerezových ocelích, nízký obsah uhlíku pomáhá, protože snižuje dostupný uhlík pro tvorbu karbidu chrómu, a stabilizované nebo velmi nízkouhlíkové druhy jsou navrženy tak, aby odolávaly senzibilizaci při běžných svařovacích operacích.

ASTM A262 konkrétně uvádí, že třídy s extra nízkým obsahem uhlíku a stabilizované třídy, jako je 304L, 316L, 317L, 321, a 347 jsou testovány po senzibilizačním tepelném zpracování v rozsahu, kde je srážení karbidů nejpravděpodobnější.

Ve slitinách hliníku, důležitou příčinou je kombinace segregace rozpuštěných látek, tvorba sraženiny, a vývoj PFZ kolem hranic zrn během úpravy roztokem, zhášení, a stárnutí.

Kalení vodou po úpravě roztokem může u některých slitin hliníku tvrditelných stárnutím zabránit náchylnosti k mezikrystalové korozi omezením škodlivého hraničního srážení a segregace.

V duplexní nerezové oceli, dlouhodobé stárnutí může podporovat fázové změny, jako je růst sigma fáze, což zvyšuje senzibilizaci a snižuje potenciál rozpadu.

Nedávné práce na štíhlé duplexní nerezové oceli ukazují, že stárnutí při 700 ° C a 800 °C mění odezvu mezikrystalové koroze prostřednictvím vývoje fáze a samoopravného chování.

4. Materiály náchylné k mezikrystalové korozi

5. Nebezpečí mezikrystalové koroze

Mezikrystalová koroze je nebezpečná ne proto, že vždy vypadá vážně, ale protože se často vyvíjí způsobem, který je strukturálně skryté.

Kov si může zachovat svůj povrchový vzhled po dlouhou dobu, zatímco hranice jeho zrn se tiše zeslabují.

Jakmile je hraniční síť dostatečně napadena, součást může ztratit tažnost, pevnost, tlaková těsnost, a odolnost proti únavě mnohem dříve, než se očekávalo.

To dělá mezikrystalovou korozi obzvláště zrádnou v kritických zařízeních.

Ztráta mechanické integrity

Nejpřímějším nebezpečím mezikrystalové koroze je postupná ztráta nosnosti.

Protože útok postupuje podél hranic zrn, kov může utrpět významné snížení účinného průřezu a soudržnosti, aniž by vykazoval rovnoměrné ztenčení typické pro obecnou korozi.

To je zvláště závažné u komponent, které závisí na:

• pevnost v tahu,
• odolnost proti ohybu,
• tlaková kontejnment,
• nebo schopnost cyklického zatížení.

Část zasažená mezikrystalovou korozí může při kontrole stále vypadat jako neporušená, přesto může být její vnitřní síť hranic zrn již vážně narušena.

Když je materiál později naložen, oslabené hranice se mohou oddělit s malým varováním.

Náhlé a křehké selhání typu

Mezikrystalová koroze často přeměňuje normálně tažný materiál na materiál, který selhává mnohem křehčím způsobem.

Jakmile hranice zrn ztratí soudržnost, trhliny se mohou rychle šířit podél oslabené sítě.

Výsledkem je často povrch lomu, který se jeví spíše zrnitý nebo interkrystalický než hladce tvárný.

Toto nebezpečí je důležité, protože snižuje prostor pro varování. Místo pomalého, ztenčení viditelné stěny, součást může selhat pouze po mírném dodatečném zatížení nebo vibracích.

V praxi, to dělá z mezikrystalové koroze jeden z nebezpečnějších způsobů lokalizované koroze z hlediska neočekávaného selhání.

Tvorba netěsností a tlakově ohraničené selhání

Pro trubky, tanky, výměníky tepla, tělesa ventilu, a svařovaná tlaková zařízení, hlavním problémem je často nejen ztráta síly, ale také ztráta těsnosti.

Mezikrystalová koroze může vytvořit hraničně propojenou síť mikrotrhlin a dutin, která nakonec umožní únik tekutiny.

To je zvláště nebezpečné při přenášení systémů:

• žíravé kapaliny,
• stlačených plynů,
• horké procesní proudy,
• nebo nebezpečných chemikálií.

Komponenta může zůstat rozměrově dostatečně zdravá, aby prošla příležitostnými vizuálními kontrolami, ale stále selhávají jako tlaková hranice, protože koroze vytvořila cestu pro únik podél hranic zrn.

Rychlé šíření trhlin ve stresu

Jakmile intergranulární útok pokročí, jakékoli servisní namáhání může urychlit poškození.

Vibrace, tepelné cyklování, mechanický náraz, a zbytkové napětí pomáhají otevřít již oslabené hranice zrn.

To je důvod, proč je mezikrystalová koroze často spojena s problémy sekundárního praskání, jako je lom za namáhání.

Nebezpečí nepředstavuje jen samotná koroze, ale interakce mezi korozí a zatížením.

Součást může přežít ve stavu benigního napětí, ale rychle selhat, když je stejná korozí poškozená mikrostruktura vystavena skutečným provozním silám.

Snížená únavová životnost

Komponenty vystavené opakovanému zatížení jsou obzvláště zranitelné, protože napadení hranic zrn vytváří malé iniciátory trhlin.

Tato místa koncentrují napětí a snižují počet cyklů, které může materiál přežít, než se porouchá.

Nebezpečí únavy je značné:

• rotující hřídele,
• cyklické tlakové nádoby,
• svařované struktury,
• prameny,
• a části stroje vystavené vibracím.

V takových případech, mezikrystalová koroze nejenom zkracuje životnost; může zcela změnit způsob porušení z předvídatelné akumulace únavy k předčasnému lomu.

Ztráta tažnosti a houževnatosti

Materiál, který utrpěl napadení na hranicích zrn, může mít stále přijatelnou nominální chemii, ale jeho tažnost a houževnatost mohou být výrazně sníženy.

Díky tomu je méně schopný absorbovat náraz, tepelné zkreslení, nebo lokální přetížení.

To je problematické zejména po výrobě, oprava svařování, nebo vystavení teplu, protože lze očekávat, že se poškozená oblast bude chovat jako zbytek součásti.

Ve skutečnosti, korozí změněné hranice zrn mohou vytvořit mechanicky slabou zónu, která se chová velmi odlišně od neovlivněného základního kovu.

6. Kontrolní opatření

Prevence mezikrystalové koroze není jednorázový problém.

Vyžaduje kontrolu při čtyři úrovně najednou: Výběr slitiny, tepelná historie, výrobní praxe, a servisní prostředí.

Pokud je některý z nich zanedbán, podmínky na hranicích zrn se mohou stát chemicky nestabilními a materiál může zůstat zranitelný, i když se objemová slitina jeví jako zdravá.

Výběr materiálu: Předcházejte problému ve fázi návrhu

Prvním a nejúčinnějším kontrolním opatřením je výběr slitiny, která je ze své podstaty méně náchylná k napadení hranic zrn v zamýšleném prostředí..

Používejte třídy s nízkým obsahem uhlíku tam, kde je riziko senzibilizace

Pro nerezové oceli, nízkouhlíkové třídy jako např 304L, 316L, a podobné extra nízkouhlíkové varianty jsou preferovány, když se očekává svařování nebo vystavení zvýšeným teplotám.

Nižší uhlík snižuje množství karbidu, které se může tvořit na hranicích zrn, což zase snižuje vyčerpání chrómu a související riziko koroze.

Pro náročný tepelný provoz používejte stabilizované třídy

Stupně se stabilizovaly s titan nebo niob, například 321 a 347, jsou navrženy tak, aby navázaly uhlík na stabilnější karbidy, než může být chrom vyčerpán z matrice.

Díky tomu jsou mnohem odolnější vůči senzibilizaci než nestabilizované druhy v mnoha svařovaných nebo tepelně exponovaných aplikacích.

Vyberte slitiny přizpůsobené prostředí

V agresivním chloridu, kyselina, nebo vysokoteplotní servis, může být lepší úplně ustoupit od citlivých rodin a zvolit slitiny se silnější stabilitou na hranicích zrn, jako jsou duplexní nerezové oceli nebo korozivzdorné slitiny na bázi niklu.

Jinými slovy, výběr materiálu by neměl být založen pouze na pevnosti obecného kovu, ale také na tom, jak se slitina chová po výrobě a při dlouhodobé expozici.

Kontrola tepelného zpracování: Správa mikrostruktury, Nejen Teplota

Tepelné zpracování je jedním z nejúčinnějších nástrojů pro prevenci mezikrystalové koroze, protože určuje, zda se tvoří a zůstávají na místě škodlivé sraženiny na hranicích zrn..

Žíhání řešení

Pro citlivé nerezové oceli, žíhání řešení je standardní korektivní a preventivní léčba.

Slitina se zahřeje do rozsahu roztoku, aby se sraženiny rozpustily zpět do matrice, poté se dostatečně rychle ochladí, aby se zabránilo opětovnému vysrážení během citlivého teplotního rozsahu.

To obnovuje jednotnější složení a pomáhá obnovit odolnost proti korozi.

Rychlé ochlazení po zahřátí

Rychlost chlazení je stejně důležitá jako maximální teplota. Pomalé chlazení v rozsahu senzibilizace umožňuje tvorbu karbidů na hranicích zrn nebo intermetalických fází.

Rychlé chlazení, často kalením, pokud je to vhodné pro slitinu a geometrii součásti, pomáhá zachovat stav ošetřený roztokem.

Po západním tepelném zpracování

Pro svařované díly, Po svařování může být zapotřebí tepelné zpracování pro snížení zbytkového napětí a obnovení příznivější mikrostruktury v tepelně ovlivněné zóně.

Přesný cyklus závisí na rodině slitiny, Tloušťka sekce, a servisní požadavek.

Cílem není pouze „znovu zahřát součást,ale odstranit chemii na hranicích zrn, která činí region zranitelným.

Kontrola svařování: Udržujte tepelně ovlivněnou zónu mimo problémy

Svařování je jednou z nejčastějších příčin mezikrystalové koroze, protože vytváří přesně takové tepelné podmínky, které podporují precipitaci a senzibilizaci na hranicích zrn.

Proto musí být svářečská praxe přísně kontrolována.

Udržujte přívod tepla na co nejnižší úrovni

Vysoký tepelný příkon zvětšuje tepelně ovlivněnou zónu a prodlužuje dobu, kterou materiál stráví v kritickém teplotním rozsahu, kde může docházet ke škodlivým srážkám.

Nižší tepelný příkon pomáhá snížit šířku i závažnost citlivé oblasti.

Omezte opakované tepelné cyklování

Vícenásobné průchody stejnou oblastí mohou zesílit senzibilizaci a zvětšit postiženou zónu.

Svařovací postupy by měly minimalizovat zbytečné přehřívání dříve svařovaných oblastí.

Pečlivě vybírejte přídavné kovy

Přídavný kov by měl být kompatibilní se základní slitinou a neměl by způsobit zbytečnou nerovnováhu uhlíku nebo složení.

V citlivých nerezových ocelích, Často jsou preferovány nízkouhlíkové nebo stabilizované výplňové systémy, aby se oblast svaru nestala slabým místem.

Kontrolujte chlazení po svařování

Rychlé chlazení pomáhá oblasti svaru rychle se pohybovat nebezpečnou zónou, kde se tvoří sraženiny.

Způsob chlazení musí být zvolen pečlivě, aby nedocházelo k deformaci nebo praskání, ale základní princip zůstává stejný: nedovolte, aby zóna ovlivněná teplem setrvávala v rozsahu senzibilizace.

Kontrola životního prostředí: Snižte hybnou sílu pro útok

Dokonce i citlivá mikrostruktura může zůstat přijatelná, pokud je provozní prostředí mírné.

Naopak, střední slitina může rychle selhat v drsném prostředí.

Proto je kontrola životního prostředí kritickou součástí prevence mezikrystalové koroze.

Snižte vystavení agresivním médiím

Omezte kontakt s kyselinami, chloridy, nebo jiné žíravé druhy, kdykoli je to možné.

V procesních systémech, to může znamenat změnu chemie, snížení teploty, nebo snížení efektů stagnace a koncentrace.

V případě potřeby kontrolujte kyslík a vlhkost

Ve vodných systémech, rozpuštěný kyslík a nepříznivé elektrochemické podmínky mohou urychlit korozní reakce.

Deoxygenace nebo kontrola chemie může pomoci snížit hnací sílu pro útok ve vnímavých systémech.

V případě potřeby použijte nátěry nebo obložení

Ochranné povlaky, Polymerní obložení, nebo vnitřní bariéry mohou izolovat slitinu od korozního prostředí.

To je zvláště užitečné, když musí být základní slitina zachována z mechanických důvodů, ale prostředí je příliš agresivní pro holý kov.

Aplikujte katodovou ochranu ve vhodných systémech

U některých struktur, katodová ochrana může snížit elektrochemický sklon ke korozi.

Toto není univerzální řešení, ale ve správném prostředí může být účinnou součástí většího programu kontroly koroze.

Povrchové úpravy: Obnovte a ochraňte pasivní stav

Stav povrchu součásti silně ovlivňuje její korozní vlastnosti, zejména po výrobě nebo svařování.

Pasivace

Pasivace se používá k čištění povrchu a podpoře stabilnějšího pasivního filmu. Pomáhá odstraňovat volné železo a další nečistoty, které mohou narušovat odolnost proti korozi.

Moření

Moření odstraňuje oxidové usazeniny, tepelný odstín, a další povrchové nečistoty, zejména po svařování nebo tepelné expozici.

To je důležité, protože poškozený nebo kontaminovaný povrch se může stát výchozím bodem pro lokalizované napadení, i když je vnitřní mikrostruktura jinak přijatelná..

Elektropolizace

Elektroleštění vyhlazuje povrch a může zlepšit jednotnost pasivního filmu.

Snížením drsnosti a nerovností povrchu, může také snížit místní místa, kde je pravděpodobnější zahájení koroze.

7. Testovací metody a aplikace

Tyto standardy jsou užitečné, protože mezikrystalová koroze je často neviditelná, dokud není poškození dostatečně pokročilé.

ASTM A262 je tedy praktická clona pro austenitické nerezové materiály, ASTM A763 slouží feritické rodině, a ASTM G108 poskytuje kvantitativní metriku senzibilizace pro 304 a 304 l.

Používané společně, umožňují metalurgovi oddělit „zdánlivě přijatelné“ od „skutečně odolné“.

8. Integrace do systému řízení integrity

Robustní systém řízení integrity by měl s mezikrystalovou korozí zacházet jako s a problém kontroly životního cyklu, nejen problém s materiálovými zkouškami.

V praxi, to znamená kvalifikaci slitiny, kontrola svařovacího postupu, záznamy o tepelném zpracování, periodická kontrola,

a zpětná vazba analýzy selhání by měla být propojena, aby senzibilizace nevstoupila znovu do systému bez povšimnutí.

Toto je technický závěr ze způsobu ASTM A262, ASTM A763, a ASTM G108 se používají ke screeningu materiálů a kvantifikaci senzibilizace předtím, než dojde k selhání pole.

Pro kritická zařízení, nejúčinnějším přístupem je propojit výběr materiálu, historie výroby, a servisní prostředí do jedné řídicí smyčky.

Pokud je část nerezová, otázkou není jen to, zda je nerezový, ale zda byl svařovaný, ošetřeno teplem, a vyčištěné způsobem, který zachoval pasivitu bohatou na chrom na hranicích zrn.

Pokud se jedná o hliník nebo slitinu niklu, otázkou je, zda struktura precipitátu nebo segregace na hranicích zrn byla vytlačena do korozního stavu.

Tento pohled na systémové úrovni je to, co brání IGC stát se skrytým mechanismem omezujícím život.

9. Závěr

Mezikrystalová koroze je režim koroze na hranici zrn řízený místní chemií, srážky, segregace, a tepelnou historii.

Je to nebezpečné, protože může odstranit pevnost a integritu a přitom ponechat povrch klamně nedotčený.

Mechanismus je dobře srozumitelný u austenitických nerezových ocelí, ale objevuje se také ve feritických nerezových ocelích, Duplexní nerezové oceli, stárnutím tvrditelné hliníkové slitiny, a slitiny na bázi niklu, když se chemie na hranicích zrn stane nepříznivou.

Praktická obrana je stejně jasná: vybrat správnou slitinu, ovládání přívodu tepla a historie chlazení, validovat správnou testovací metodou ASTM, a považovat tepelně ovlivněnou zónu za kritický znak kvality.

Mezikrystalová koroze není jen problémem koroze; je to metalurgie, výroba, a problém se spolehlivostí.



Časté časté

Jaký je rozdíl mezi mezikrystalovou korozí a obecnou korozí?

Obecná koroze napadá povrch víceméně rovnoměrně,

zatímco mezikrystalová koroze sleduje hranice zrn a může způsobit vážné vnitřní oslabení s relativně malou viditelnou ztrátou povrchu.

Proč jsou nerezové oceli tak často diskutovány při mezikrystalové korozi?

Protože mnoho nerezových ocelí, zejména austenitické známky, může být senzibilizován, když se karbidy chrómu tvoří na hranicích zrn a zanechávají za sebou zóny ochuzené o chrom.

ASTM A262 existuje specificky pro detekci této náchylnosti.

Může svařování způsobit mezikrystalovou korozi?

Ano. Svařování může vytvořit tepelně ovlivněnou zónu, která tráví čas v rozsahu senzibilizace, podporuje sraženiny nebo segregaci,

a zanechává tepelný odstín nebo jiné povrchové podmínky, které snižují odolnost proti korozi.

Jak pomáhají nízkouhlíkové nerezové třídy?

Nižší uhlík snižuje hnací sílu pro srážení karbidu chrómu,

a jakosti jako 304L, 316L, 317L, 321, a 347 se specificky používají k odolnosti proti senzibilizaci během běžných svařovacích operací.
