А реактивное сопло является критическим компонентом в движении, Производство электроэнергии, Промышленное производство, и транспорт.

Его основная роль состоит в том, чтобы преобразовать тепловую энергию и энергию давления в высокоскоростный струйный поток, тем самым выполняя тягу, Направленный импульс, или точный контроль потока.

В то время как его аэродинамическое и термодинамическое поведение хорошо изучено, Успешная реализация струйного сопла в значительной степени зависит от материаловая наука, практика кастинга, и выбор производства.

1. Что такое реактивное сопло?

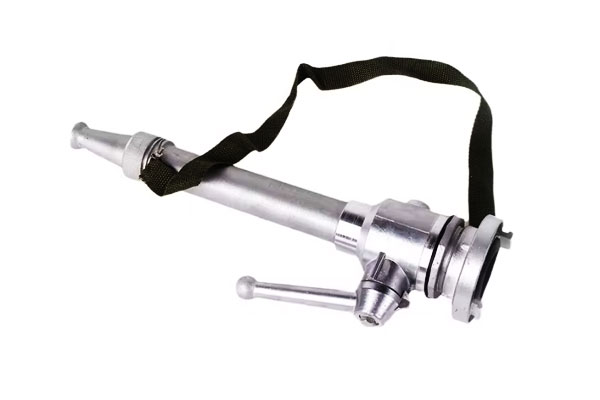

А реактивное сопло это специально разработанное устройство, которое преобразует давление и тепловая энергия жидкости (газ или жидкость) в направленная кинетическая энергия, Создание высокоскоростной струи.

В отличие от простых сопла с распылением или отверстием, используемыми для применений низкого давления, струйные форсунки предназначены для управления высокоскоростной, высокотемпературная, и сжимаемые потоки, Сделать их необходимыми в движении, Производство электроэнергии, и передовое производство.

Ключевые характеристики

• Преобразование энергии: А сопло преобразует давление в застоя и энтальпию из источника жидкости (НАПРИМЕР., Камера сгорания, компрессор, или насос) в направленную скорость.
• Управление потоком: Это диктует реактивное направление, скорость, и расширение; в движении, Это переводится на тягу.
• Геометрическая производительность: Контур форсунки (конвергентный, Конвергентный - дивергентный, кольцевой, и т. д.) определяет, является ли самолет дозвуковое или сверхзвуковое.

Почему «реактивное» сопло?

Термин «струя» отличает эти сопла от обычных промышленных форсунок по их Цель и режим эксплуатации:

• Скорости выхода могут превышать 2,500 М/с в ракетных двигателях (сверхзвуковый для гиперзвукового).
• Турбинные и автомобильные реактивные форсунки работают в 300–1000 ° C., Обработка как аэродинамических, так и структурных нагрузок.
• Водные сопла для морского движения ускорить морскую воду в 20–50 м/с, Включение тяги без пропеллеров.

2. Классификация струйных форсунок

Реактивное сопло может быть классифицировано в соответствии с геометрия, Режим рабочего потока, и функциональная цель.

Каждый тип отвечает различным требованиям в аэрокосмическое движение, Автомобильные системы, Производство энергии, и промышленные процессы.

На основе геометрии & Характеристики потока

Конвергентные форсунки

• Форма: Сужение прохода до выхода.
• Режим потока: Ускоряет дозвуковые потоки (М < 1) к почти созму на выходе.
• Приложения: Автомобильные турбокомпрессоры, Стадии газовой турбины, Воздушные ножи в промышленном охлаждении/сушке.
• Последствия кастинга: Просто бросить, Часто из нержавеющей стали или сплава с теплостойкими сплавами.

Конвергентные форсунки (от Лаваля)

• Форма: Узкое горло с последующим расширяющимся секцией.
• Режим потока: Sumponic → Sonic в горле → сверхзвуковая в расходящейся секции.
• Приложения: Ракетные двигатели, Суперзвуковые реактивные двигатели, Промышленные газовые самолеты высокого давления.
• Производительность: Скорости выхлопа 2,500–3500 м/с достижимы в ракетном движении.
• Последствия кастинга: Сложная форма, жесткие допуски; часто бросают в никелевые суперпладол с керамическими ядрами.

Кольцевые и совместные сопла

• Форма: Кольцевые розетки для обхода и ядра..
• Режим потока: Уравновешивает несколько потоков (НАПРИМЕР., Холодный шунтирующий воздух и горячий струйный ядро).
• Приложения: Турбовентирующие двигатели в авиации, повышение эффективности использования топлива и снижение шума.
• Последствия кастинга: Требуется точная концентричность; Инвестиционные отливки с большим диаметром распространены.

Переменная районы / Адаптивные форсунки

• Форма: Регулируемые области горла и выхода.
• Режим потока: Поддерживает эффективность в разных условиях полета или нагрузки.
• Приложения: Истребители истребителя, VTOL Systems, Некоторые системы космического запуска.
• Последствия кастинга: Литые корпусы в сочетании с движущимися лепестками или кольцами с точностью.

На основе функционального применения

Выхлопные сопла

• Найдено в реактивных двигателях и ракетах, Преобразование тепловой энергии в тягу.
• Пример: F-22 раптор используют сопель 2D Thrust-Vectoring повысить маневренность.

Движение водных сопла

• Ускорить воду вместо газа.
• Приложения: Морские суда, где самолеты в 20–50 м/с обеспечить эффективную тягу без открытых винтов.
• Нужды литейный завод: Устойчивый к кавитации и коррозии морской воды (часто дуплексная нержавеющая сталь или бронза).

Турбины гида сопели

• Прямые высокотемпературные газы в лопасти турбины под контролируемыми углами и скоростями.
• Типичные выходные скорости: 250–350 м/с.
• Нужды литейный завод: Точная литья аэродинамического профиля, часто в Однокристаллические суперсплавы.

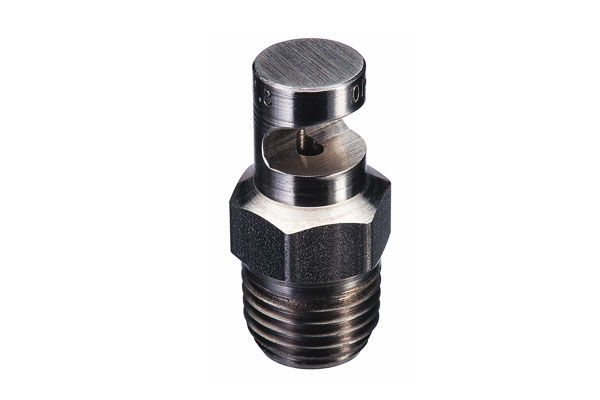

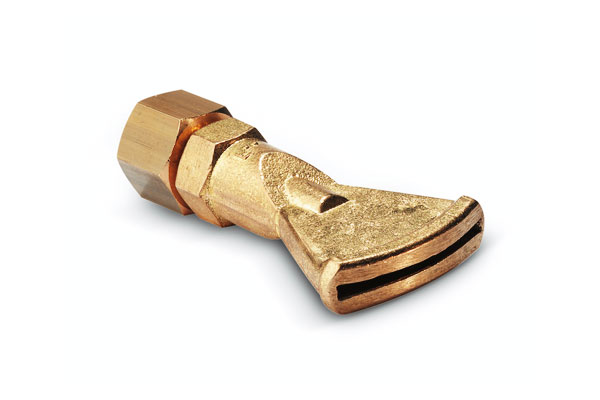

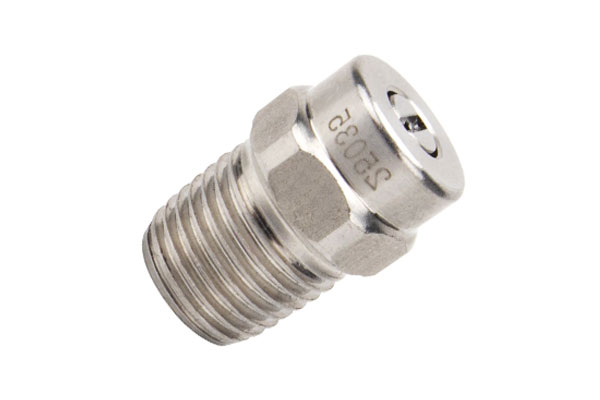

Промышленные реактивные форсунки

• Используется для резки, охлаждение, и контроль сгорания.
• Примеры: Кислородные струйные форсунки в стали, газовые горелки в литарях, сжатые воздушные самолеты в системах сушки.
• Кастинг фокус: Надежность и массовое производство по более низкой стоимости.

Сводная таблица

3. Материалы выбор струйных форсунок

А Выбор материала для струйных форсунок является одним из самых важных инженерных решений, Как напрямую влияет тепловое сопротивление, механическая прочность, эрозия/коррозия долговечность, и производительность.

Материалы по применению и температуре

4. Производство & Литейные процессы реактивных форсунок

Производство реактивных форсунок является одним из самых технически требовательные области современного инженерии и производства,

как эти компоненты должны противостоять экстремальные температуры, Высокоскоростные потоки, и механические напряжения сохраняя точные аэродинамические профили.

Выбор процесса зависит от геометрия, материал, приложение, и требования к производительности.

Кастинг по выплавляемым моделям (Точный кастинг)

• Процесс: Восковая картина → Керамическая оболочка → Заливка сплава → Удаление оболочки → отделка.
• Приложения: Турбинные сопло направляющие лопатки, Ракетные сопло вкладыша, Конвергентные -дивергентные секции.
• Преимущества:

• • Сложная геометрия достижима.
  • Точность размеров до ± 0,1 мм.
  • Способность разыграть на базе никеля суперсплавы.

• Соображения литейных заводов:

• • Требуется вакуумная или инертная атмосфера для чувствительных к окислению сплава.
  • Керамический ядро дизайн имеет решающее значение для полых охлаждающих проходов.

Направленное затвердевание & Однокристаллическое кастинг

• Процесс: Контроль затвердевания снизу вверх, чтобы выровнять зерна; Усовершенствованная версия полностью предотвращает границы зерна.
• Приложения: Высокотемпературные турбинные лопатки (газовые турбины, реактивные двигатели).
• Преимущества:

• • Устраняет ползучесть и окисление границы зерна.
  • Увеличивает срок службы под 900–1,100 ° C. операция.

• Соображения литейных заводов:

• • Высокая сложность процесса, длительное время цикла.
  • Требует передового контроля теплового градиента во время затвердевания.

Коляска и обработка

• Процесс: Сплавные заготовки горячие, затем с ЧПУ.
• Приложения: Автомобильные выхлопные сопла, Морские корпусы водных вардж, Меньшие промышленные реактивные форсунки.
• Преимущества:

• • Высокая прочность за счет уточнения зерна.
  • Экономичный для более простой геометрии.

• Ограничения:

• • Менее подходят для внутренних каналов охлаждения или сложных сходящихся профилей.

Аддитивное производство (ЯВЛЯЮСЬ) / 3D Печать

• Процесс: Слой по сложному металлу (СЛМ, EBM, Дед) с сплавами, такими как Inconel, титан, или медные лайнеры.
• Приложения: Ракетные форсунки (НАПРИМЕР., SpaceX Superdraco, Относительность пространства Эон), Турбинные прототипы, Охлаждающий канал интегрированных сопел.
• Преимущества:

• • Включает Сложные внутренние каналы охлаждения Невозможно с кастингом.
  • Быстрое прототипирование и дизайн итерации.
  • Уменьшенное количество деталей (НАПРИМЕР., сопло + многообразие напечатано как один).

• Ограничения:

• • Шероховатость поверхности требует постобработки.
  • Ограниченный размер сборки для больших аэрокосмических соплав.

Защитное покрытие & Поверхностная обработка

• Тепловые барьерные покрытия (TBCS): Иттрия стабилизированная циркония (Да) снижает температуру металла на 100–200 ° C..
• Окисление/коррозионные покрытия: МакКали, Алюминидные покрытия защищают от горячей коррозии и окисления.
• Эрозионное сопротивление: Карбид вольфрама или керамические покрытия для абразив.

5. Преимущества & Недостатки

Реактивные форсунки, в качестве критических устройств, направляющих потока, предоставлять Уникальные преимущества производительности по всей аэрокосмической промышленности, Автомобиль, энергия, и промышленные сектора.

Преимущества реактивных форсунок

Усиленный контроль потока & Эффективность тяги

• В аэрокосмических двигателях, конвергентные форсунки могут ускорить газы до Маха 2–4, Максимизация тяги.
• В промышленных горелках, струйные форсунки оптимизируют стабильность пламени и эффективность сгорания.

Универсальность в средствах массовой информации

• Может работать с газами (воздух, газы сгорания, пар), жидкости (водные дни, впрыск топлива), и даже многофазные потоки (аэрозольные спреи).

Высокая передача энергии

• Струйные форсунки преобразуют энергию давления в скорость с эффективностью, часто превышающей 90% в хорошо разработанных системах.

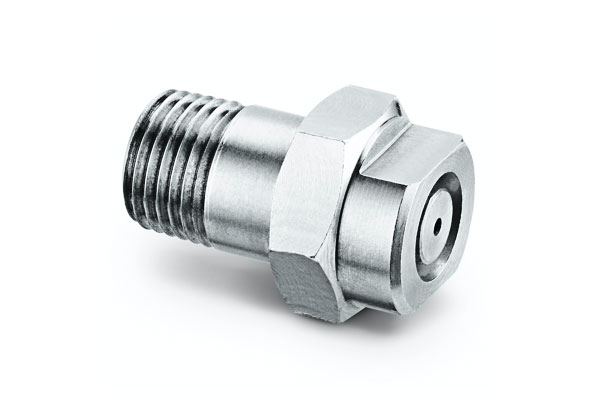

• Позволяет приложениям, как Высокий водяной резак (до 4,000 бар).

Точное приложение

• Обеспечивает сфокусированную доставку жидкостей (НАПРИМЕР., впрыск топлива в двигателях, кислородные самолеты в стали).
• Улучшается промышленная доходность уменьшив потери и обеспечивая локализованную передачу энергии.

Материал & Процесс адаптивности

• Может быть изготовлен из Суперсплавы, керамика, карбиды, или нержавеющие стали, В зависимости от варианта использования.
• Совместим с расширенными покрытиями для термической и коррозионной стойкости.

Масштабируемость

• Размеры варьируются от Микро-ноз (<1 мм) в топливных форсунках крупномасштабный (>2 М диаметр) ракета и морские сопла.

Недостатки реактивных форсунок

Высокая стоимость производства

• Требуются форсунки аэрокосмического класса инвестиционный кастинг, мокристаллический рост, или аддитивное производство, затраты на вождение до десятки тысяч долларов за единицу.
• Сложные требования к проверке и сертификации (Рентген, КТ).

Материальные ограничения

• Даже продвинутые суперсплавы начинают разлагать выше 1,200–1,400 ° C. без охлаждения или покрытий.
• Эрозия в абразивных или насыщенных частицах потоков уменьшает срок службы (Обыкновенный в промышленных водяных варзах).

Обслуживание & Проблемы долговечности

• Сопла страдают носить, тепловая усталость, и коррозия, Требование частой замены при создании стали и абразивной резки.
• Закуски охлаждающих каналов в аэрокосмических соплах могут привести к катастрофическим сбоям.

Сложность дизайна

• Оптимизация геометрии для эффективности требует CFD (Вычислительная динамика жидкости) и обширное тестирование.
• Небольшие отклонения в отделке поверхности или угла могут значительно снизить производительность.

Потеря энергии в условиях незаконного разбора

• Сопла в сфере фиксированной геометрии могут потерять эффективность при работе за пределами их разработанного давления или температурного диапазона.
• Сонулы с переменной геометрией (НАПРИМЕР., самолеты) более эффективны, но гораздо сложнее и дорого.

Проблемы литейных работ

• Кастинг высокотемпературных сплавов часто приводит к дефекты (пористость, Горячий разрыв, включения) которые требуют переделки или лома.
• Песочный кастинг обеспечивает экономику, но жертвует Точность и отделка поверхности, ограничение его аэрокосмической пригодности.

6. Прикладные домены реактивных форсунок

Струйные форсунки применяются в широком спектре отраслей, где Жидкая динамика, тепловой контроль, и точная передача энергии имеют решающее значение.

Их роль отличается от сектора, в зависимости от рабочая среда (газ, жидкость, или многофазный), Требования к производительности, и материальные ограничения.

7. Сравнение с другими сопезами

Спешные форсунки являются одним из многих типов форсунок, используемых в промышленности, Автомобиль, аэрокосмическая, и энергетические применения.

Сравнение их с другими типами сопла выделяет их уникальные преимущества, ограничения, и оптимальные варианты использования.

8. Будущие тенденции в технологии реактивных сопла

Инновации в струйных соплах обусловлены спросом на более высокую эффективность, более легкий вес, и экстремальная производительность:

• Аддитивное производство (ЯВЛЯЮСЬ): 3D Печать форсунок (НАПРИМЕР., Insonel 718 через LPBF) обеспечивает сложную геометрию (НАПРИМЕР., сонулы с переменной коткой) что оптимизирует тягу для нескольких высот.
  Am также сокращает время выполнения с 8–12 недель до 1–2 недели.
• Умные сопла: Встроенные датчики (температура, давление, вибрация) Мониторинг производительности в режиме реального времени.
  Например, Ракетные форсунки с волоконно-оптическими датчиками обнаруживают тепловое напряжение перед растрескиванием.
• Продвинутые материалы: Высокопроизводительные сплавы (Хороший, НАПРИМЕР., Alcocrfeni) предложить на 20–30% более высокую температурную сопротивление, чем insonel 718, Включение гиперзвуковых форсунок для космических транспортных средств следующего поколения.
• Сонулы с переменной геометрией: Регулируемые углы дивергенции (НАПРИМЕР., в реактивных двигателях) Оптимизируйте тягу на разных высотах - сокращение расхода топлива на 5–10%.

9. Заключение

А реактивное сопло гораздо больше, чем жидкий выходной канал - это междисциплинарная конвергенция аэродинамика, термодинамика, Материаловая инженерия, и опыт литейного производства.

Заводы литья играют решающую роль в обеспечении эффективности, предоставляя точную геометрию, Высокотемпературные сплавы, и сертифицированное качество производства.

По мере продвижения отрасли к повышению эффективности, Нижние выбросы, и адаптивные системы, литейные заводы, которые охватывают передовые сплавы, Аддитивное кастинг, и цифровой контроль качества останется незаменимым для эволюции технологии реактивных сопла.

Часто задаваемые вопросы

Что такое реактивное сопло?

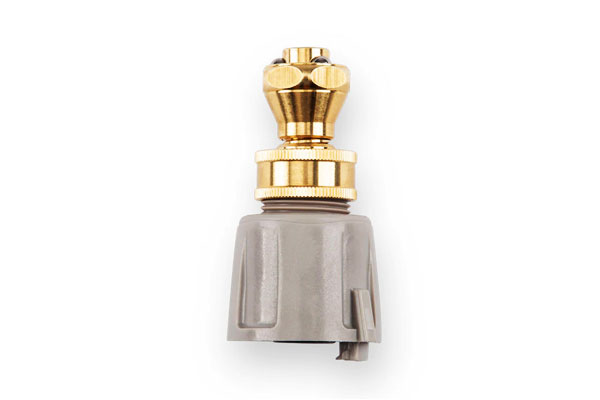

Реактивное сопло - это устройство, которое преобразует давление жидкости в сфокусированное, Высокоскоростный поток. Он используется в разных отраслях для получения тяги, вырезанные материалы, доставить лекарства, Чистые поверхности, или выдвинуть воду.

Где обычно используются реактивные форсунки?

• Аэрокосмическая промышленность & Защита: Ракеты, реактивные двигатели, гиперзвуковые транспортные средства.
• Промышленное производство: Водяная струя резка, уборка, покрытие.
• Автомобильная промышленность & Транспорт: Впрыск топлива, турбокомпрессоры, водяные струи лодки.
• Энергия & Власть: Газовые турбины, Геотермальные растения, Очистка ветряной турбины.
• Медицинский & Биомедицинский: Доставка наркотиков, операция, стерилизация прибора.

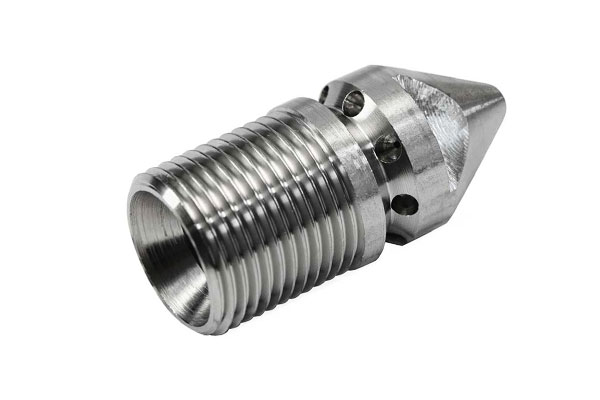

• Относящийся к окружающей среде & Муниципальный: Очистка сточных вод, Контроль загрязнения воздуха, Снежный/ледяной удаление.

Как реактивные форсунки усиливают промышленное производство?

Они допускают точные, Высокоскоростные операции, такие как резка водных струй, выслушивание, и приложение для единого покрытия, Повышение эффективности, сокращение отходов, и минимизировать тепловые повреждения.

Могут ли реактивные форсунки уменьшить выбросы в автомобильных двигателях?

Да. Соплавы впрыскивания топлива отдают топливо для лучшего сжигания, снижение выбросов NOₓ и частиц. Сопла с турбокомпрессорами оптимизируют поток выхлопных газов, чтобы повысить эффективность двигателя.

Как реактивные форсунки способствуют защите окружающей среды?

Они обеспечивают энергоэффективную очистку сточных вод, удалить частицы из промышленного выхлопа, и прозрачный снег/лед без чрезмерного химического использования, уменьшение воздействия на окружающую среду.
