Сопло из нержавеющей стали: Решения с точным инвестиционным кастингом

1. Введение

Сопло из нержавеющей стали это больше, чем просто компонент с дипенсированием жидкости-это устройство, вызванное точностью, которое напрямую влияет на эффективность процесса, Качество продукта, и безопасность эксплуатации в различных отраслях промышленности.

От генерации ультралерого тумана в фармацевтических чистях до доставки высокоэффективных самолетов на стали и электростанциях, Сопла из нержавеющей стали Переведите инженерные принципы на практические результаты.

В отличие от пластиковых или латунных аналогов, Сопели из нержавеющей стали объединяются Механическая надежность, коррозионная стойкость, и гигиена соблюдение требований, Сделать их незаменимыми в критически важной среде.

Освоив оба Жидкая динамика (скорость потока, Угол распыления, размер капель) и металлургия (Материальные оценки, поверхностная отделка, термическая обработка),

Сопели из нержавеющей стали доставляют последовательный, надежный, и долгосрочная производительность даже в экстремальных условиях, таких как криогенные температуры, Высокое давление, или коррозионное химическое воздействие.

2. Что такое сопло из нержавеющей стали？

А сопло из нержавеющей стали является точным устройством, предназначенным для управления направлением, скорость потока, скорость, и характеристики распыления жидкостей или газов, когда они выходят из трубопровода или системы под давлением.

По своей сути, сопло действует как Компонент формы жидкости, преобразование статического давления в динамическую энергию, тем самым создавая спреи, самолеты, туманы, или распыленные частицы, адаптированные для конкретных промышленных требований.

С точки зрения физики, сопло функционирует на принципах Жидкая динамика и наука о брызгах.

Геометрия сопла - будь то сходящимся, дивергентно, или многоохоронение-прямое влияние коэффициент потока (Резюме), капля давления, Распределение размеров капель (Средний диаметр сочетания, SMD), и угол распыления.

Например, прекрасное распыление сопла, работающее в 3 давление в стержне может достичь размеров капель ниже 100 мкм, критическая для таких приложений, как охлаждение, увлажнение, или впрыск топлива.

3. Почему нержавеющая сталь? Свойства материала для производительности сопла

Производительность сопло неразрывно связан с материал, из которого он сделан.

Для требования промышленной среды, нержавеющая сталь (SS) стал предпочтительным выбором из -за его уникальный баланс механической прочности, коррозионная стойкость, тепловая стабильность, и производительность.

Коррозионная стойкость

Определяющим свойством нержавеющей стали является ее Угоняемый хромом пассивный оксидный слой (≥ 10.5% Герметичный), который восстанавливается при повреждении. Это обеспечивает защиту от:

• Общая коррозия (НАПРИМЕР., в системах с брызги).
• Коррозия ячейки В богатых хлоридах средах (316/316L особенно устойчив).
• Окисление при повышенных температурах, необходимо для сопла горячего газа.

Пример: А 304 сопло из нержавеющей стали, подверженное нейтральной воде, показывает скорость коррозии < 0.01 мм/год, В то время как медный сопло в тех же условиях разлагается 3–5 × быстрее.

Механическая прочность & Износостойкость

Нержавеющая сталь предлагает высокое соотношение прочности к весу, критическое для Эрозионные приложения (НАПРИМЕР., Абразивное распыление суспензии, Уборка высокого давления).

• Урожайность: 316L ~ 170–310 МПа; 410 (Мартенситный SS) ~ 450–650 МПа.
• Твердость: может достичь 200–350 HB в зависимости от сплава и термообработки.

Это позволяет сопезам из нержавеющей стали выдерживать давление превышает 400 бар в водном пособии с ультра-высоким давлением, где не стержат полимерные или латунные альтернативы.

Криогенная и высокотемпературная пригодность

В отличие от углеродных стали, которые теряют пластичность ниже -40 ° C., Аустенитные нержавеющие стали (304, 316) удерживать Прочность до -196 ° C..

В другой крайности, нержавеющие стали могут безопасно работать на температура до 800–900 ° C, в зависимости от оценки.

Эта двойная способность объясняет, почему криогенные сопла (Линейный, Lox Systems) и сонусы инъекции газовой турбины похожи на нержавеющую сталь.

Производительность и отделка поверхности

Нержавеющие стали могут быть точность обработана, Лазерный просверлен, или инвестиционный актерский состав, Включение сложных геометрий отверстия с допусками < ± 10 мкм.

Их совместимость с электрополирование и Пассивационные процедуры обеспечивает гладкие внутренние поверхности, Минимизация турбулентности, масштабирование, и рост микробов.

Ключевые оценки нержавеющей стали для сопель

4. Типы сопла & Как они работают

Сопла в нержавеющей стали спроектированы для получения точных схем распыления, размеры капель, и скорости потока для конкретных промышленных применений. Выбор зависит от свойств жидкости, эксплуатационное давление, и желаемый эффект распыления.

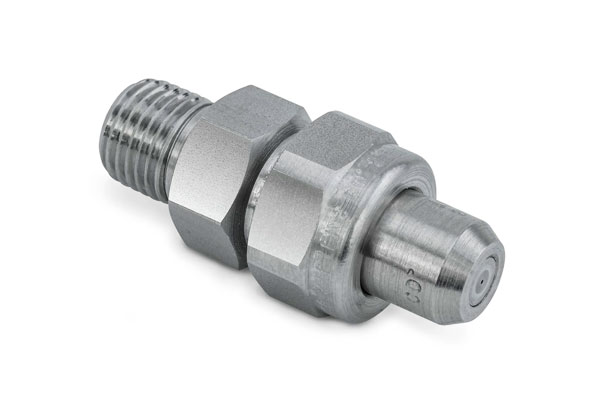

Полые конусные сопла

• Принцип: Жидкость входит в камеру вихря, где он вынужден быстро вращаться из -за тангенциальных лопастей или внутренней спиральной структуры.
  Это вращательное движение заставляет жидкость выходить через отверстие в тонком, Кольцо в форме, Создание схема пустого конуса.
  Центробежная сила гарантирует, что распределение капель концентрируется вдоль периметра распыления, оставив относительно пустое ядро.



• Производительность: Производит мелкие капли, концентрированные вдоль периферии, с Средний диаметр сочетания (SMD) обычно 80–200 мкм при 2–5 барх.
• Приложения: Охлаждающие башни, газовая очистка, и подавление пыли, где поверхностное покрытие вдоль периметра распыления имеет решающее значение.
• Преимущества: Эффективное смачивание поверхности с минимальным потреблением жидкости; Самоочислительное поведение уменьшает засорение.
• Ограничения: Меньше равномерное покрытие в центре; Чувствительные к колебаниям давления.

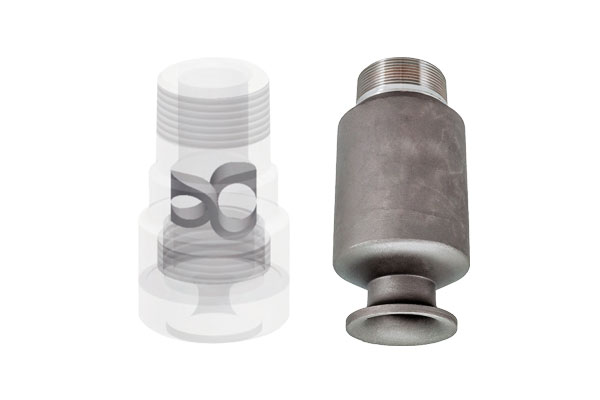

Полные конусные сопла

• Принцип: Жидкость попадает в камеру вихрь или попадает в бомба, который равномерно распределяет его по всему поперечному сечению выходящего спрея.
  Это создает твердый, Полностью заполненный конический спрей, где плотность капель является относительно однородной от центра до внешнего края, Подходит для приложений, требующих единого покрытия.



• Производительность: Производит равномерное распределение капель; SMD обычно 100–300 мкм в зависимости от вязкости и давления.
• Приложения: Котлы, химические реакторы, Сельскохозяйственное распыление, и системы пожарной защиты.
• Преимущества: Отличное покрытие, Энергия высокого воздействия, совместим с вязкими жидкостями.
• Ограничения: Большие конструкции свободного прохождения, необходимые для жидкостей, насыщенных частицами; может производить более высокий дрейф в ветреных условиях.

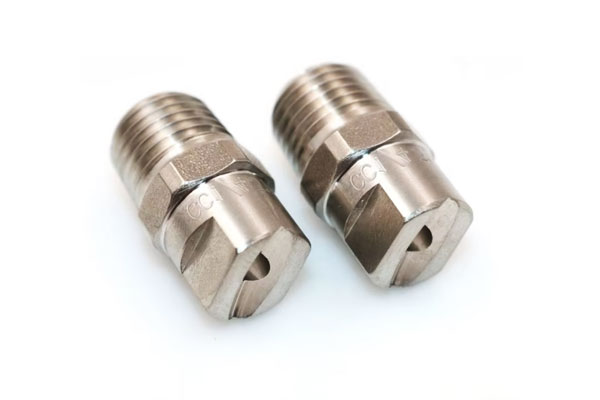

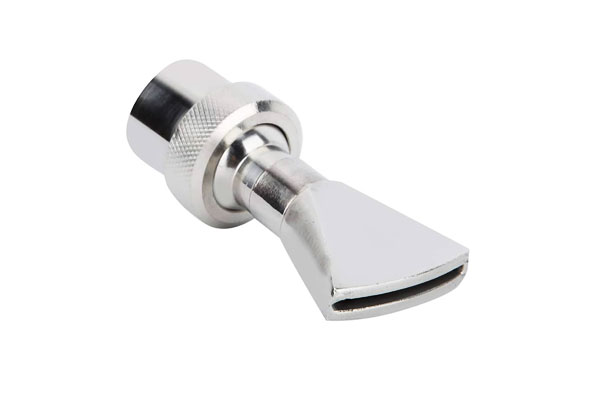

Плоские вентиляционные сопла

• Принцип: Жидкость навязывается через прорезитивное отверстие, Иногда с прогибной пластиной или вентиляционной полостью, Создание тонкого, вентилятор, похожий на лист жидкости.
  Лист распространяется сбоку, образуя плоский спрей, который поддерживает почти равномерную толщину по ширине вентилятора. Кренки распылителей формируются из -за геометрии отверстия и скорости потока.



• Производительность: Размеры капель варьируются 100–400 мкм в зависимости от размера отверстия и рабочего давления; Угол распыления регулируется от 15 ° до 120 °.
• Приложения: Поверхностное покрытие, конвейерная мытья, ирригация, и применение пестицидов.
• Преимущества: Широкий, равномерное покрытие по линейной области; Легко организовать в банках для непрерывного покрытия поверхности.
• Ограничения: Края вентилятора может иметь более тонкое покрытие; риск получения, если давление колеблется.

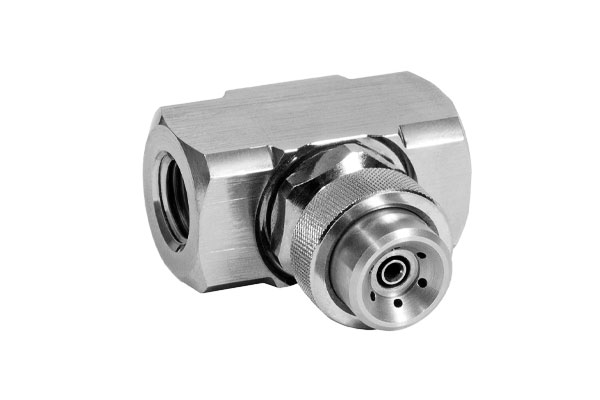

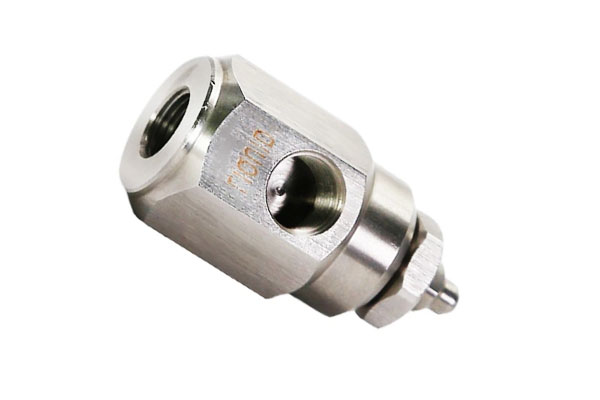

Распылить сопла

• Принцип: Использует внешнюю энергию, такие как сжатый воздух или пара, Разбить жидкость на мелкие капли.
  Air-assisted atomizers mix fluid with high-velocity air streams, airless atomizers rely on high liquid pressure to achieve shear, and ultrasonic atomizers vibrate a piezoelectric element to form extremely fine droplets.
  This allows precise control of droplet size and spray density.



• Производительность: SMD can reach 10–50 µm for ultra-fine sprays, ideal for humidification or coating.
• Приложения: Спрей сушка, впрыск топлива, рисование, and misting systems.
• Преимущества: Produces extremely fine droplets for evaporation or surface coating; precise control over spray density.
• Ограничения: Requires compressed air or secondary energy source; higher complexity and cost.

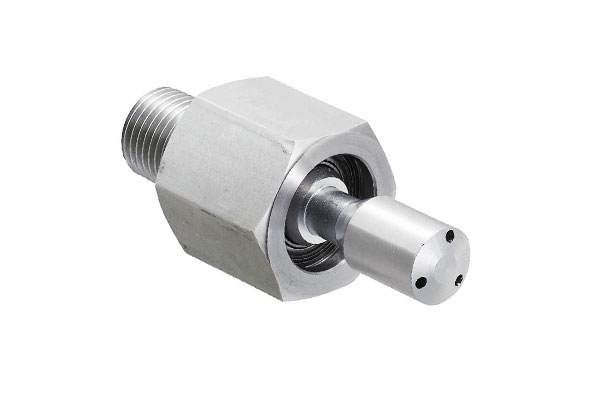

Влияние & Полновые форсунки

• Принцип: Fluid jets collide with a target surface or intersecting jets, causing the liquid to atomize due to momentum transfer and surface tension disruption.
  The spray is formed mainly at the point of impact, Создание локализованных капель высокой энергии, подходящих для очистки или обработки поверхности.



• Производительность: Диапазон капель 100–500 мкм; Энергия воздействия усиливает поверхностную адгезию или механическую очистку.
• Приложения: Промышленная уборка, Поверхностная обработка, и подавление пыли.
• Преимущества: Энергия высокого воздействия, эффективно для мытья или удаления мусора; Простой дизайн.
• Ограничения: Покрытие ограничено местной зоной воздействия; Не подходит для униформы.

5. Дизайн функции & Варианты герметизации

• Тела & советы: Огнетающий против Заменяемые советы для быстрой смены. Интегрированный вихрь камеры, лопасти, или подстрекательские булавки Определите структуру спрея.
• Соединения: NPT/BSPP/BSPT, Три-переплетенный (санитарный), ISO/ASME FLANGES, или быстрые соединения.
• Уплотнения & прокладки: PTFE, Заглядывать, Epdm, FKM, FFKM выбрано по температуре/химии; Металлические сиденья (конический) Используется для парового или абразивного обслуживания.
• Антиногивание: Сито (60–200 сетка), Большие бесплатные дизайны, или самоочистка Выдвижные советы.
• Контроль на велосипеде: Разнородные сплавы, Атронный 60, или смазочные смазки с твердыми пленками на нити (Избегайте углеводородных смажков в кислороде).

6. Производственные маршруты, Допуски & Поверхностная отделка

Производительность сопло из нержавеющей стали определяется не только сортом сплава, но и по Как это производится, а Размерные допуски достигнуты, и Конечное состояние поверхности.

Каждый фактор напрямую влияет на точность потока, износостойкость, и служба жизни.

Производственные маршруты

Выбор производственного маршрута для сопел из нержавеющей стали продиктован Сложность геометрии, точные требования, объем производства, и сервисная среда.

Основные методы включают:

Точный кастинг (Кастинг по выплавляемым моделям)

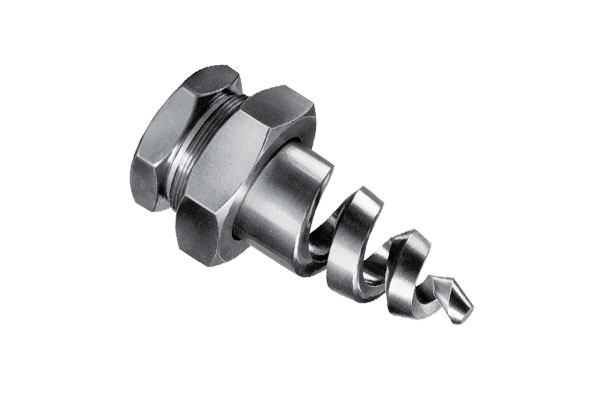

• Приложения: Спираль, пустая конус, или многоохороды сопель.
• Преимущества: Отличная свобода дизайна; может произвести сложные формы за один шаг.
• Ограничения: Шероховатость поверхности выше (RA ~ 3-6 мкм), Требование пост-махинации для критических отверстий. Размерные допуски, как правило, слабее (± 0,1–0,2 мм).
• Пример: Охлаждающие башни, Системы подавления пыли.

обработка с ЧПУ

• Приложения: Высокие форсунки, используемые в инъекции топлива, газовые турбины, Полупроводниковая чистка, и фармацевтическая обработка.
• Преимущества: Очень плотные допуски (± 0,01–0,02 мм); Повторяемость и последовательность в больших партиях. Может достичь плавных профилей с отверстиями для предсказуемой производительности распыления.
• Ограничения: Более высокая стоимость сложной геометрии; Время обработки увеличивается в геометрической прогрессии для микро-отрезок (<0.2 мм).
• Пример: Высоко-давление чистящие форсунки, распылительные сушилки, Топливные атомийзеры.

Порошковая металлургия & Аддитивное производство (ЯВЛЯЮСЬ)

• Приложения: Индивидуальные форсунки, требующие структур решетки, Конформные охлаждающие каналы, или очень сложные схемы распределения распылений.
• Преимущества: Разрешает невозможные конструкции с обработкой (НАПРИМЕР., Внутренние вихревые камеры). Быстрое прототипирование и производство с низким объемом предоставляются.
• Ограничения: Поверхностная отделка (RA ~ 5-10 мкм) обычно требует полировки; Механические свойства зависят от качества порошка и контроля спекания/слияния.
• Пример: Аэрокосмические топливные форсунки, Устройства медицинского распыления, Усовершенствованные теплообменники.

Изготовление & Сварка

• Приложения: Крупномасштабные промышленные форсунки (НАПРИМЕР., сталелитейная мельница, Химический реактор гашение, Пожарная защита).
• Преимущества: Может производить негабаритные сопели экономически из труб и кованых пробелов. Сварка допускает интеграцию с заголовками и коллекторами.
• Ограничения: Качество сварки должно быть тщательно контролироваться, чтобы предотвратить пористость, Коррозия стресса, или сбой усталости в циклическом обслуживании.
• Пример: Котлеры чистящие сопла, Нексуальные системы погашения, Система потокового подавления огня.

Допуски & Поверхностная отделка

А допуски и отделка поверхности сопло из нержавеющей стали являются критическими факторами, которые напрямую влияют распылитель однородность, Стабильность скорости потока, эрозионное сопротивление, и общий срок службы.

Достижение точных размеров и гладких внутренних поверхностей требует тщательного выбора методы производства, методы отделки, и стандарты качественной проверки.

Размерные допуски

• Определение: Допустимое отклонение от номинальных измерений сопла, включая диаметр отверстия, длина, толщина стены, и угол конуса.
• Типичные значения методом производства:

• • обработка с ЧПУ: ± 0,01–0,02 мм для критических отверстий; ± 0,05 мм для менее важных внешних особенностей.
  • Кастинг по выплавляемым моделям: ± 0,1–0,2 мм; Требуется компенсация усадки.
  • Аддитивное производство: ± 0,05–0,15 мм; Пост-обработка может ужесточить допуски.
  • Изготовление/сварка: ± 0,2–0,5 мм; Зависит от искажения сварки и выравнивания сборки.

• Инженерное понимание: Даже незначительные отклонения в диаметр отверстия может значительно повлиять на коэффициент потока (CV/K-фактор) и рисунок распыления.
  Например, а 0.05 ММ уменьшение 0.5 ММ отверстие может уменьшить поток на ~ 10%.

Поверхностная отделка (Шероховатость, Раствор)

• Значение: Поверхностная отделка влияет Жидкое трение, Качество атомизации, эрозионное сопротивление, и тенденция загрязнения.
• Типичные значения РА:

• • обработка с ЧПУ: RA 0,2–0,8 мкм после точной полировки; Идеально подходит для впрыска топлива и прекрасной распыления.
  • Кастинг по выплавляемым моделям: RA 3-6 мкм; Пост-махининг рекомендуется для тонких отверстий.
  • Аддитивное производство: RA 5-10 мкм; Внутренняя полировка или химическое сглаживание улучшает поток.
  • Изготовление/сварка: RA 1–3 мкм снаружи; Внутренние поверхности могут потребовать измельчения или электрополичивания.

• Расширенная поверхностная обработка:

• • Электрополирование: Удаляет микро-борзы и повышает коррозионную стойкость. RA может достигать 0,1–0,3 мкм.
  • Химическое травление: Уменьшает поверхностное натяжение, Улучшает консистенцию распыления.
  • Механическая полировка: Усиливает однородность потока и уменьшает засорение.

Отношения между терпимостью, Заканчивать, и производительность

• Атомизация & Угол распыления: Более плавные внутренние поверхности уменьшают турбулентность, Производство более тонкого размера капель (SMD) и последовательные углы распыления.
• Точность скорости потока: Плотная терпимость обеспечивает повторяющиеся значения CV/K-фактор по производственным партиям.
• Долговечность: Низкая шероховатость уменьшает кавитацию, эрозия, и коррозия, продление срока службы.

7. Применение сопло из нержавеющей стали

Сопла в нержавеющей стали являются критическими компонентами в широком спектре промышленных, коммерческий, и экологические системы из -за их долговечности, коррозионная стойкость, и точный контроль распыления.

Промышленные процессы

• Химическая обработка: Используется для точного дозирования, охлаждение, или спреи нейтрализации. Соплавы из нержавеющей стали 316/316L сопротивляются коррозийным химическим веществам, кислоты, и растворители.
• Котлы & Паровые системы: Полный конус и полые конусы..
  Насадки для сидящих в металле выдерживают высокую температуру и давление.
• Спрей сушка: Распылительные форсунки создают сверхтипультные капли для сушки порошков, Фармацевтические препараты, и пищевые ингредиенты, Обеспечение равномерного размера частиц и постоянного качества продукции.

Относящийся к окружающей среде & Контроль загрязнения

• Газовая очистка & Подавление пыли: Полые конусные сопла в скруббер. Распылительные схемы оптимизируют контакт между жидкостью и загрязняющими веществами.
• Охлаждающие башни & Испарительное охлаждение: Высокоэффективные полые конусы или полные конусы обеспечивают равномерный теплообмен и минимизируют дрейф.

Еда & Промышленность напитков

• Санитарные заявки: Три-зажимы из нержавеющей стали сопель, покрытие, или распределение жидкости в линии обработки, соблюдение стандартов гигиены.
• Спрей -покрытие & Ароматизатор: Плоские форсунки вентилятора равномерно наносите покрытия, ароматизации, или эмульсии продукции.

Сельскохозяйственный & Садоводческие применения

• Пестицид & Опрыскивание удобрений: Плоские вентиляционные или полые конусы.
• Ирригационные системы: Устойчивый.

Пожарная защита & Системы безопасности

• Спринклер & Потоковые системы: Полный конус или ударные форсунки обеспечивают высокоэффективное покрытие воды для подавления пожаров на промышленных и коммерческих объектах.
• Опасное смягчение материала: Сопели из нержавеющей стали сопротивляются химической атаке при подаче точного распыления для нейтрализации или охлаждения легковоспламеняющихся жидкостей.

Появляется & Специализированные приложения

• Фармацевтический & Биотехнология: Распылительные форсунки, увлажнение, или покрытие в контролируемых средах.
• Морской пехотинец & Оффшор: Устойчивые к коррозии сопели выдерживают воздействие соленой воды при охлаждении, уборка, или пожарные приложения.
• Аддитивное производство & 3D Печать: Высокие форсунки из нержавеющей стали регулируют осаждение расплавленного материала или распыления охлаждения в промышленной 3D-печати.

8. Преимущества и ограничения

Сопла в нержавеющей стали широко используются в разных отраслях из -за их комбинации механической прочности, химическая устойчивость, и точная инженерия.

Преимущества сопло из нержавеющей стали

Коррозия и химическая устойчивость

• Оценки нержавеющей стали, такие как 304, 316, и 316L сопротивляются окислению, кислоты, щелочи, и много растворителей, сделать их идеальными для химической обработки, морской пехотинец, и продовольственные применения.
• Пример: 316L Сопели поддерживают структурную целостность в растворах соляной кислоты в 1–10% для расширенных периодов эксплуатации.

Высокая температура и производительность давления

• Может работать в высокотемпературных средах, до 870 ° C. (в зависимости от оценки), Без деформации или потери точности распыления..
• Подходит для распыления пара, котел, и применение тепловой очистки.

Механическая прочность и устойчивость к износу

• Нержавеющая сталь противоречит эрозии из абразивных жидкостей, Спреи, насыщенные частицами, или высокоскоростная распыление.
• Обработка поверхности или нитроновый 60 Вставки дополнительно продлевают срок службы сопла в абразивном обслуживании.

Точность и последовательность

• Обработанные допуски и полированные внутренние поверхности обеспечивают точные скорости потока, размер капель (SMD), и угол распыления.
• Обеспечивает воспроизводимую производительность в критических приложениях, таких как аэрозольная сушка, химическая дозировка, и фармацевтическая атомизация.

Гигиена и санитарное соответствие

• Легко очищается и стерилизован, Совместим с санитарными фитингами и стандартами фланца ISO/ASME.
• Подходит для еды, напиток, и биотехнологическая промышленность.

Долговечность и экономия стоимости жизненного цикла

• Несмотря на более высокую первоначальную стоимость, Сопла в нержавеющей стали предлагают более длительный срок службы, чем латунь, пластик, или бронзовые альтернативы.
• Снижение времени простоя и технического обслуживания оправдывает инвестиции в критические операции.

Ограничения сопло из нержавеющей стали

Начальная стоимость

• Сопла в нержавеющей стали обычно стоят 2–5 × дороже, чем латунные или пластиковые аналоги.
• Оправдано в основном в коррозии, высокотемпературная, или абразивные приложения.

Восприимчивость к пылке

• Нити и спаривающие поверхности могут желчить при трении, Особенно в аустенитных нержавеющих сталях.
• Требуется тщательное сочетание материала, смазочные материалы (Избегание углеводородов в кислородном обслуживании), или покрытые потоки.

Эрозия в экстремальных абразивных средах

• Хотя износостойкий, нержавеющая сталь может со временем разрушаться при воздействии очень абразивных суспензий. Более сложные сплавы или вставки могут потребоваться.

Веса соображения

• Нержавеющая сталь плотнее алюминия или пластика, которое может быть ограничением в легком переносном оборудовании для распыления.

Ограниченная гибкость

• В отличие от пластиковых сопел, нержавеющая сталь жесткая и не может быть легко формирована или согнута для специализированных углах на заказ.

9. Отбор рабочего процесса & Пример быстрых размеров

• Определить среду (химия, твердые тела, вязкость, температура).
• Выберите функцию (чистый, прохладный, пальто, распылить).
• Выберите шаблон (конус, вентилятор, туман, самолет).
• Совпадение потока & давление (K-фактор или CV).
• Выберите класс материала (316Л, дуплекс, и т. д.).
• Проверьте отдел & связь.

10. Заключение

Сочицы из нержавеющей стали иллюстрируют пересечение Жидкая механика, металлургия, и точная инженерия.

С правильным выбором оценки, поверхностная отделка, и проверка производительности, они доставляют Единый спрей, долгой срок службы, и сокращение времени простоя в разных отраслях от продуктов питания до производства электроэнергии.

Пока они имеют более высокие авансовые затраты, их долговечность, Соблюдение гигиены, и надежность Сделайте их незаменимыми в критически важных процессах.

Часто задаваемые вопросы

Может ли инвестиционный лить?

Да - поток (НАПРИМЕР., Npt, Бп) может быть отброшен непосредственно, если шаг составляет ≥1 мм. Для более тонких потоков (<1 мм), литейные заводы бросают в ближнюю форму и отделку с точным постукиванием.

Как инвестиционное литье сравнивается с обработкой для созлов из нержавеющей стали?

Обработка подходит для простых форсунок, но для сложных конструкций стоит затрат на сложные конструкции (НАПРИМЕР., Многоканальные топливные сопла), где потрачено впустую 50–70% материала.

Инвестиционное литье уменьшает отходы материала до 5–10% и устраняет сборку нескольких обработанных деталей.

Каков максимальный размер сопло из нержавеющей стали, производимый с помощью инвестиционного литья?

Большинство литейных заводов специализируются на сопелах до 300 мм в диаметре (НАПРИМЕР., Большие паровые сочицы турбин). Для больших размеров (>300 мм), Можно использовать песчаное литье, но с уменьшенной точностью.

Могут ли сопели из нержавеющей стали обрабатывать криогенные температуры (НАПРИМЕР., СПГ и -162 ° С.)?

Да - 316L и 304 сохранить пластичность при -196 ° C (Нет хрупкого перелома) и используются в сопла испарителя СПГ. Избегать 321 в < -50° C., Поскольку стабилизация титана снижает криогенную вязкость.

Какое максимальное давление может противостоять насадке из нержавеющей стали?

Дуплекс 2205 сонусы обрабатываются до 200 МПА (29,000 пса) Для газового обслуживания высокого давления. Стандартные сопла 316L рассчитаны на 10–100 МПа, в зависимости от размера и дизайна.

Как почистить забитое сопло из нержавеющей стали?

Для легкой засорения, промыть теплой водой + Моет. Для месторождений полезных ископаемых, Используйте 5% раствор азотной кислоты (безопасно для 304/316L). Избегайте проволочных щетков (Поцарапать пассивный слой).
