Bij grootschalige mijnbouwactiviteiten, De tanden van de graafmachinebak zijn klein in verhouding tot de totale machine, maar ze spelen een cruciale rol in de productiviteit, betrouwbaarheid van apparatuur, en bedrijfskosten. Elke tand wordt blootgesteld aan ernstige schurende slijtage, herhaalde impact, buigende lasten, en zeer wisselende arbeidsomstandigheden. Voortijdige slijtage vermindert de graafefficiëntie, terwijl interne gietfouten scheuren kunnen veroorzaken en tot onverwacht tandfalen kunnen leiden.
Om deze reden, de productie van emmertanden van staal met een hoog mangaangehalte kan niet eenvoudigweg worden behandeld als een conventionele gietbewerking. Materiële selectie, schimmelontwerp, gietparameters, metaalstroom, stollingsgedrag, voedingscapaciteit, en defectcontrole moeten worden beschouwd als een geïntegreerd technisch systeem.
Recente ontwikkelingen op het gebied van castingsimulatie bieden een praktische manier om deze integratie te bereiken. Door te combineren metallurgie van hoog mangaanstaal, numerieke simulatie, ontwerp van experimenten, optimalisatie van poortsystemen, en productievalidatie, Fabrikanten kunnen overstappen van op ervaring gebaseerd gieten naar een meer voorspelbaar en datagestuurd precisiegietproces.

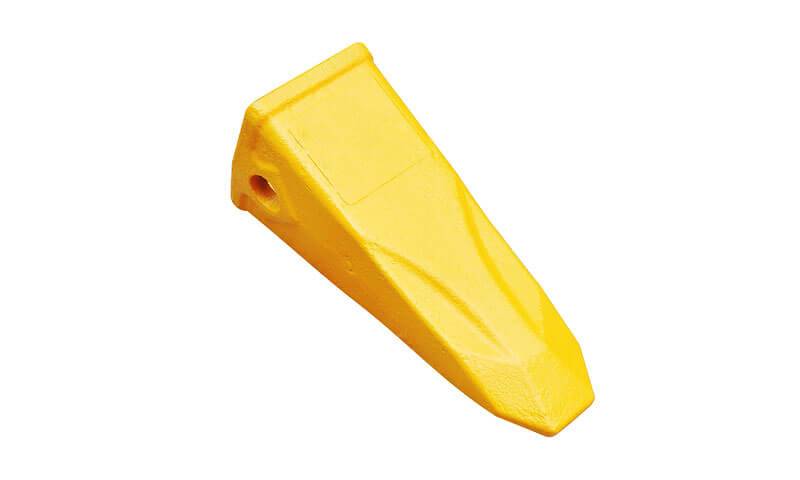

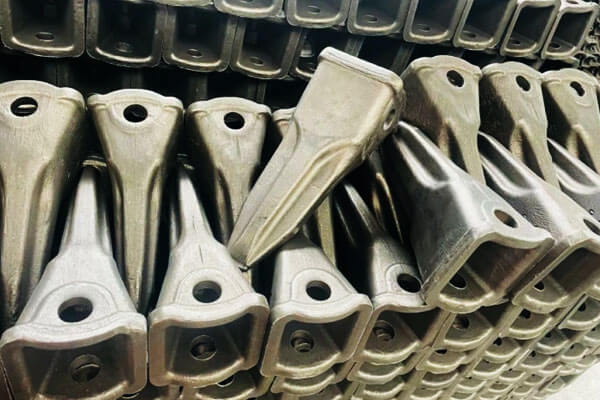

1. Wat zijn emmertanden van hoog mangaanstaal?
Baktanden van hoog mangaanstaal zijn vervangbare slijtageonderdelen die zijn geïnstalleerd op de snijkant van bakken van graafmachines en mijnbouwapparatuur. Ze dringen door de rotsen heen, erts, kolen, grind, bodem, en andere materialen, terwijl graafkrachten van de bakconstructie worden overgebracht naar het materiaal dat wordt uitgegraven.
De tand moet tegelijkertijd bestand zijn tegen twee fundamenteel verschillende vormen van belasting:
- Ernstige schurende slijtage veroorzaakt door voortdurend contact met harde deeltjes.
- Slag- en buigbelastingen gegenereerd wanneer de tand verdichte grond binnendringt, steen, of minerale afzettingen.
Deze combinatie maakt materiaalkeuze bijzonder belangrijk. Een materiaal dat uitstekende hardheid biedt, maar onvoldoende taaiheid, kan bij impact breken, terwijl een materiaal met een hoge taaiheid maar een slecht verhardingsgedrag snel kan slijten.
Austenitisch staal met een hoog mangaangehalte pakt dit conflict aan door zijn vermogen om substantieel te ondergaan Werkharden tijdens de dienst. De oppervlaktelaag kan bij herhaalde impact aanzienlijk harder worden, terwijl het onderliggende materiaal een relatief hoge taaiheid behoudt.
Voor grote mijnbouwbaktanden, het gietproces moet daarom het fundamentele voordeel van de legering behouden en tegelijkertijd gietfouten minimaliseren die breukinitiatieplaatsen zouden kunnen worden.
2. Waarom hoog mangaanstaal wordt gebruikt voor baktanden
De karakteristieke prestaties van staal met een hoog mangaangehalte zijn te danken aan de austenitische matrix en het relatief hoge mangaangehalte. Conventioneel mangaanstaal van het Hadfield-type bevat gewoonlijk ongeveer 10–14% Mn, met koolstof meestal rond 0.9–1,4%, hoewel de exacte chemie varieert afhankelijk van de kwaliteit en toepassing.
Elementen zoals chroom, molybdeum, silicium, en nikkel kan ook worden toegevoegd om de hardbaarheid te wijzigen, slijtage gedrag, corrosieweerstand, of microstructurele stabiliteit.
Hoge slagvastheid
Baktanden worden herhaaldelijk getroffen wanneer ze op hard materiaal slaan. Staal met een hoog mangaangehalte kan aanzienlijke impactenergie absorberen zonder catastrofale breuken als het op de juiste manier met warmte wordt behandeld en vrij is van kritische interne defecten.
Deze robuustheid is vooral belangrijk voor grote mijnbouwgraafmachines, waarbij de tandafmetingen en bedrijfsbelastingen aanzienlijk groter zijn dan die van gewone bouwmachines.
Werkverhardend vermogen
Het meest onderscheidende kenmerk van staal met een hoog mangaangehalte is het vermogen om uit te harden onder mechanische vervorming.
Tijdens de dienst, herhaalde impact veroorzaakt plastische vervorming in het oppervlaktegebied. Deze vervorming verhoogt de dislocatiedichtheid en kan extra verhardingsmechanismen veroorzaken, het produceren van een verhard oppervlak met behoud van een relatief taai interieur.
Hierdoor ontstaat een belangrijke prestatiegradiënt:
Stevige kern → gehard oppervlak → verbeterde weerstand tegen schurende slijtage.
De effectiviteit van dit mechanisme hangt sterk af van de feitelijke werkomgeving. Toepassingen met hoge impact zijn over het algemeen gunstiger voor mangaanstaal dan omstandigheden met lage impactslijtage.
Goede combinatie van sterkte en slijtvastheid
Goed verwerkt staal met een hoog mangaangehalte kan een nuttig evenwicht tussen treksterkte bieden, taaiheid, en draag weerstand. Dit maakt het geschikt voor componenten waar zowel impact als slijtage onvermijdelijk zijn.
Echter, deze eigenschappen kunnen niet onafhankelijk van de gietkwaliteit worden beoordeeld. Interne krimp, insluitsels, scheuren, of grove microstructurele gebieden kunnen de mechanische betrouwbaarheid van een anderszins geschikte legering ernstig in gevaar brengen.
3. Typische hoge mangaanstaalsoorten voor baktanden
Hoog mangaanstaal is geen enkele gestandaardiseerde legering. Verschillende fabrikanten van apparatuur en mijnbouwtoepassingen kunnen verschillende chemische samenstellingen en specificaties gebruiken.
Een typische legering van het Hadfield-type kan gebaseerd zijn op kwaliteiten zoals Mn13, terwijl gemodificeerde kwaliteiten die chroom of molybdeen bevatten, worden gebruikt waar verbeterde prestaties vereist zijn.
| Materiaaltype | Typische kenmerken | Geschikte toepassingen |
| Mn13-type hoog mangaanstaal | Hoge taaiheid en sterk werkhardend vermogen | Algemene graafmachine- en mijnbouwbaktanden |
| Mn13Cr-type staal | Verbeterde slijtvastheid en gewijzigde hardbaarheid | Zware mijnbouwcomponenten |
| Mn13Mo-type staal | Molybdeen verbetert de weerstand tegen ongewenste carbideprecipitatie en ondersteunt de prestaties van dikke doorsneden | Grote baktanden en zwaar mijnbouwmaterieel |
| Gemodificeerd hoog-Mn-gietstaal | Chemie aangepast aan de sectiedikte en gebruiksomstandigheden | Op maat gemaakte toepassingen met hoge impact en hoge slijtage |
Voor grote baktanden, De keuze van de legeringen mag niet uitsluitend gebaseerd zijn op het nominale mangaangehalte. Sectie dikte, intensiteit van de impact, schurende omstandigheden, warmtebehandelingsvermogen, en gietgeometrie moeten allemaal in overweging worden genomen bij de materiaalkeuze.
4. Structurele kenmerken van grote emmertanden
Emmertanden kunnen van buitenaf relatief eenvoudig lijken, maar hun gietgeometrie zorgt voor verschillende belangrijke metallurgische en stollingsuitdagingen.
Een typische grote tand heeft een puntige werkpunt, een dik centraal lichaam, een montage- of adapterinterface, en plaatselijk versterkte secties. Deze regio's hebben aanzienlijk verschillende thermische massa's.
De dik middengedeelte en het montagegebied hebben de neiging de warmte langer vast te houden dan dunne randen en uitstekende delen. Tijdens het stollen, hierdoor ontstaan thermische gradiënten en plaatselijke hotspots.
Het probleem kan conceptueel worden weergegeven als:
Dun gedeelte → snelle afkoeling → vroege stolling
Dikke sectie → langzame afkoeling → late stolling → voedingsbehoefte
Als vloeibaar metaal de stollingskrimp op deze hete plekken niet voldoende kan compenseren, Er kunnen krimpholtes of verspreide krimpporositeit ontstaan.
Dit is vooral gevaarlijk voor baktanden, omdat interne defecten moeilijk visueel te identificeren zijn, maar bij herhaalde impact scheurinitiatiepunten kunnen worden.
5. Grote gietuitdagingen bij baktanden van staal met een hoog mangaangehalte
Krimpporositeit en krimpholten
Krimp is een van de ernstigste gietfouten bij grote baktanden van hoog mangaanstaal.
Terwijl gesmolten staal afkoelt en stolt, het volume ervan neemt af. Het stollende gietstuk vereist daarom een continue toevoer van omringend vloeibaar metaal. Als het voertraject wordt onderbroken door voortijdige verharding, Er kunnen interne krimpdefecten ontstaan.
Het risico wordt bijzonder groot rond dikke delen waar het stollen wordt vertraagd.
Een goed ontworpen proces moet een gecontroleerde stollingsvolgorde tot stand brengen:
dunne secties → tussenliggende secties → grote hotspots → stijgbuis
Hierdoor kan de stijgbuis langer vloeibaar blijven en de gebieden bevoorraden die later stollen.
Overmatige giettemperatuur
Staal met een hoog mangaangehalte vereist voldoende temperatuur om de vloeibaarheid tijdens het vullen te behouden, vooral voor grote en geometrisch complexe gietstukken.
Echter, een te hoge oververhitting is niet automatisch gunstig.
Een te hoge giettemperatuur kan dat veroorzaken:
- verhoog de stollingstijd;
- thermische gradiënten vergroten;
- verhoog de warmteaccumulatie in dikke secties;
- de neiging tot krimp versterken;
- verhoog de interactie tussen gesmolten staal en de mal;
- mogelijk ongewenste microstructurele veranderingen bevorderen.
Daarom, het doel is niet simpelweg het maximaliseren van de giettemperatuur, maar om een geoptimaliseerd temperatuurvenster tot stand te brengen dat voldoende vloeibaarheid biedt zonder de thermische blootstelling onnodig te vergroten.
Langzaam vullen
Grote baktanden hebben aanzienlijke vormvolumes en complexe geometrieën. Als het vullen te langzaam gaat, het gesmolten metaal verliest overmatige warmte voordat de holte volledig is gevuld.
Dit kan het risico vergroten:
- onjuist;
- Koude sluitingen;
- onvolledige fusie;
- niet-uniforme stolling;
- slechte oppervlaktekwaliteit.
De oplossing is niet eenvoudigweg het metaal willekeurig te versnellen. Een te hoge stroomsnelheid kan schimmelerosie veroorzaken, turbulentie, oxidevorming, en slakkenvangst.
Het ideale vulproces moet daarom in balans zijn vultijd, thermisch verlies, stabiliteit van de stroom, en weerstand tegen schimmelerosie.
Gasdefecten
Gasdefecten kunnen afkomstig zijn van matrijsmaterialen, kernmaterialen, restvocht, onvoldoende ventilatie, of turbulente metaalstroom.
Voor een grote emmertand, Er kan zich ingesloten gas vormen:
- blaasgaten;
- pinholes;
- ondergrondse porositeit;
- gasgerelateerde insluitsels.
Effectief ventileren is daarom essentieel, vooral rond de tandpunt en andere hoge punten waar gas zich op natuurlijke wijze ophoopt tijdens het vullen.
Niet-metalen insluitsels
Staal met een hoog mangaangehalte is gevoelig voor vervuiling door oxide en slak.
Slecht ontworpen poortsystemen kunnen slak of geoxideerd metaal in het gietstuk transporteren. Eenmaal gevangen, deze insluitsels kunnen de lokale ductiliteit verminderen en potentiële locaties voor vermoeiing of scheurscheuren worden.
Een hoogwaardig poortsysteem zou daarom moeten voorzien:
gladde vulling + gecontroleerde stroomrichting + slakken afscheiding + adequate filtratie waar nodig.
6. Precisiegietproces voor emmertanden van hoog mangaanstaal
Het produceren van baktanden van hoog mangaanstaal verschilt fundamenteel van het gieten van relatief eenvoudige stalen componenten. De tand moet een complexe geometrie combineren, hoge slagvastheid, Uitstekende slijtageweerstand, en betrouwbare interne soliditeit. Voor grote mijnbouwbaktanden, het gietproces moet daarom rond de vorm worden ontworpen volledige reeks van vullen, stollen, voeden en warmtebehandeling, in plaats van zich alleen te concentreren op het vullen van de matrijs of de maatnauwkeurigheid.
Gietvereisten voor grote baktanden van staal met een hoog mangaangehalte
Grote tanden van mijnbouwemmers bevatten doorgaans een spitse werkpunt, een relatief dik centraal lichaam, en een zwaar montagegedeelte. Deze geometrische kenmerken creëren aanzienlijke verschillen in lokale thermische massa.
De dunne tandpunt verliest snel warmte, terwijl de centrale en montagegebieden gesmolten metaal veel langer vasthouden. Tijdens het stollen, deze dikke delen worden daarom thermische hotspots en vereisen een effectieve voeding.
Dit creëert een fundamentele gietvereiste:
Het poortsysteem moet een volledige en stabiele vulling garanderen, terwijl het toevoersysteem de belangrijkste hotspots van vloeibaar metaal moet voorzien tot aan de laatste stadia van stolling.
Om deze reden, Het gietontwerp moet beginnen met de identificatie van de thermische centra van het gietstuk. De positie van de scheidingslijn, stortplaats, sprue, lopers wierners, zich, riskers, rillingen, en er moeten dan ventilatieopeningen worden gemaakt in overeenstemming met het voorspelde vul- en stollingsgedrag.
Representatieve grote mijnemmertand
Een nuttig technisch voorbeeld is een grote baktand voor a P&Mijnbouwgraafmachine van de klasse H 2800, vervaardigd uit ZGMn13Mo-type hoog mangaanstaal.
Het representatieve gietstuk heeft een massa van ongeveer 385 kg en maximale afmetingen van ca 1,340 × 425 × 255 mm. Vanwege zijn grote omvang en zware gebruiksomstandigheden, het onderdeel vereist zowel een uitstekende oppervlaktekwaliteit als een hoge interne integriteit.
Het oorspronkelijke productieproces maakte gebruik van zandgieten met een bodem-gating systeem. Er werd een stijgbuis geplaatst nabij het dikke centrale deel van de tand om voor voeding te zorgen, terwijl er ventilatie was aangebracht nabij de tandpunt om de evacuatie van schimmelgas te vergemakkelijken.
De initiële procesparameters waren ongeveer:
| Procesparameter | Begintoestand |
| Materiaal | ZGMn13Mo hoog mangaanstaal |
| Massa gieten | ~385 kg |
| Maximale afmetingen | ~ 1.340 × 425 × 255 mm |
| Giettemperatuur | ~1.600 °C |
| Gietsnelheid | ~14 kg/s |
| Voorverwarmingstemperatuur van de matrijs | ~400 °C |
| Tijd vullen | ~45 sec |
| Gietproces | Zandgieten |
| Poortconcept | Onderste poort |
Deze parameters vormen een bruikbare illustratie van waarom een gietproces niet uitsluitend kan worden beoordeeld op basis van het vulgedrag.
Vorm- en gietvoorbereiding
Voor grote gietstukken van mangaanstaal, de mal moet bestand zijn tegen aanzienlijke thermische belasting en tegelijkertijd voldoende maatvastheid bieden, permeabiliteit, en weerstand tegen metaalpenetratie.
Afhankelijk van de gietgrootte wordt een geschikt zandsysteem geselecteerd, eisen aan de oppervlaktekwaliteit, productievolume, en matrijzenbouwapparatuur. Grote baktanden profiteren over het algemeen van een stijve mal die in staat is de maatvastheid te behouden tijdens het vullen en stollen, terwijl voldoende permeabiliteit en ventilatie moeten worden gehandhaafd om gasgerelateerde defecten te voorkomen.
De mal moet ook grondig worden gedroogd en voorverwarmd voordat hij wordt gegoten. Dit is vooral belangrijk bij het gieten van staal bij hoge temperaturen, omdat restvocht snel grote hoeveelheden gas kan genereren wanneer het in contact komt met gesmolten metaal.
Voorverwarmen biedt verschillende voordelen. Het vermindert de initiële thermische schok tussen het gesmolten staal en de mal, matigt de warmte-extractie uit het metaal, verbetert het vullen van complexe gebieden, en vermindert het risico op vochtgerelateerde gasdefecten.
Echter, het voorverwarmen van de matrijs moet worden geoptimaliseerd in plaats van eenvoudigweg gemaximaliseerd. Een te hoge matrijstemperatuur kan de stolling overmatig verlengen en de thermische balans van het gietstuk veranderen, terwijl onvoldoende voorverwarmen het plaatselijke bevriezen kan versnellen en het aantal vulfouten kan vergroten.
Ontwerp met bodemopening
Een bodemgatsysteem is vooral handig voor grote stalen gietstukken als ze stabiel zijn, relatief turbulente vulling is vereist.
In plaats van gesmolten staal van bovenaf rechtstreeks in de holte te laten vallen, het metaal komt vanuit een lager gebied binnen en stijgt geleidelijk door de mal.
Deze regeling kan verminderen:
- directe metalen impact op de mal;
- turbulentie;
- oxidevorming;
- het meevoeren van slak;
- plaatselijke schimmelerosie.
Voor hoog mangaanstaal, deze voordelen zijn belangrijk omdat insluitsels en oxidefilms schadelijke interne discontinuïteiten kunnen worden in een impactkritische component.
Echter, bodemgating introduceert ook een thermische uitdaging. De bovenste delen van het gietstuk kunnen later tijdens het vulproces relatief koeler metaal ontvangen. Het poortsysteem moet daarom samen met het stijgsysteem worden ontworpen om ervoor te zorgen dat de vulstabiliteit de daaropvolgende voeding niet in gevaar brengt.
Het doel is niet simpelweg om het metaal van onderaf binnen te laten komen, maar om een gecontroleerde stroming en thermische geschiedenis gedurende het gehele gietstuk.
Vullen Fase: Beheersing van de vloeibaarheid en thermisch verlies
Tijdens het vullen, Staal met een hoog mangaangehalte moet voldoende vloeibaar blijven om alle delen van de tand te bereiken voordat plaatselijke verharding het stromingspad blokkeert.
Voor de representatieve baktand, uit de eerste simulatie bleek dat de spouw bij benadering volledig gevuld kon worden 45 seconden. Het metaal vloeide relatief soepel, en de simulatie duidde niet op grootschalige spatten of ernstige turbulentie.
Dit is een belangrijk resultaat, maar het bewijst niet dat het gietproces bevredigend is.
Het belangrijkste onderscheid is tussen vulkwaliteit En verhardingskwaliteit.
Een gietstuk kan een volledige vormvulling bereiken terwijl er nog steeds interne krimp ontstaat, omdat de metaalverdeling tijdens het daaropvolgende stollen ongunstig is.
Daarom, er moet altijd uitgegaan worden van een goede procesevaluatie:
Vulanalyse → temperatuurveldanalyse → stollingsanalyse → voedingsanalyse → defectvoorspelling.
Stollingsregeling: De kritische fase
De belangrijkste uitdaging voor een grote baktand van hoog mangaanstaal is vaak de stollingsfase.
Terwijl het gietstuk afkoelt, dunne secties en blootgestelde gebieden stollen het eerst, terwijl dikke centrale delen langer vloeibaar blijven. Als het vloeibare metaal in de stijgleiding of het toevoerkanaal bevriest voordat de hotspot volledig is uitgehard, de resterende vloeistof kan de volumetrische contractie niet compenseren.
Het resultaat kan zijn:
vloeistofcontractie → onvoldoende voeding → interdendritische krimp → krimpporositeit of krimpholte.
In het representatieve geval, Uit simulatie bleek dat het poortsysteem relatief vroeg stolde, terwijl het gietstuk geleidelijk bleef stollen. In een later stadium, het centrale dikke gebied bleef op een aanzienlijk lagere vaste fractie dan de omliggende gebieden.
Dit duidde op een mogelijk voedingsprobleem in het midden van de tand.
De bevinding is bijzonder belangrijk omdat deze regio mechanisch belangrijk is. Een krimpdefect dat zich in een niet-functionele stijgleiding bevindt, kan eenvoudig met de stijgleiding worden verwijderd. Hetzelfde defect in het werklichaam van de baktand kan de vermoeidheid en de slagvastheid aanzienlijk verminderen.
Riser-ontwerp en Hot-Spot-voeding
De stijgbuis is het primaire reservoir dat de krimp bij stolling compenseert.
Voor een grote emmertand, de stijgbuis moet in de buurt van het grote thermische centrum worden geplaatst in plaats van eenvoudigweg op een plek te worden geplaatst waar het gemakkelijk is om te vormen.
De fundamentele ontwerpvereiste is:
Stollingstijd van de stijgbuis > hot-spot stollingstijd.
Dit kan worden bereikt door de effectieve thermische modulus van de stijgleiding te vergroten, gebruik van isolerende of exotherme hulzen, en het ontwerpen van een voldoende grote voedingsaansluiting.
Tegelijkertijd, De grootte van de stijgleiding mag niet onbeperkt worden vergroot. Een te grote stijgbuis kan de voeding verbeteren, maar de gietopbrengst aanzienlijk verminderen en het metaalverbruik verhogen.
Het optimale ontwerp is dus in balans:
voerefficiëntie + degelijkheid gieten + metalen opbrengst + kosten afvegen.
7. ProCAST als digitaal hulpmiddel voor castingoptimalisatie
Modern precisiegietwerk maakt steeds vaker gebruik van numerieke simulatie om procesontwerpen te evalueren vóór fysieke productie.
Software zoals Verstrekken kan metaalvulling simuleren, warmteoverdracht, stolling, temperatuurverdeling, en mogelijke krimpdefecten.
Voor een grote emmertand, simulatie kan verschillende kritische vragen beantwoorden:
- Waar komt gesmolten metaal het eerst terecht?
- Waar daalt de temperatuur het snelst?
- Welke regio’s worden het eerst hard?
- Waar zijn de laatste vloeistofpoelen?
- Zijn stijgbuizen in staat de hotspots te voeden??
- Waar is de krimpporositeit het meest waarschijnlijk?
- Is vulling voldoende stabiel?
- Zal een toenemende gietsnelheid schimmelerosie of turbulentie veroorzaken??
Niyama-criterium
Het Niyama-criterium wordt vaak gebruikt als indicator voor het risico op krimpgerelateerde defecten.
In vereenvoudigde bewoordingen, regio's met een ongunstige combinatie van temperatuurgradiënt en koelsnelheid zijn gevoeliger voor krimpporositeit.
Simulatie kan daarom potentieel gevaarlijke regio's identificeren vóór de daadwerkelijke productie.
Dit verandert de procesontwikkelingsstrategie van:
Gieten → defect → analyse van de hoofdoorzaak → herontwerp
naar:
Simulatie → optimalisatie → proefgieten → validatie.
Deze laatste aanpak kan de ontwikkeltijd en het afval aanzienlijk verminderen.
8. Castingsimulatie voor procesoptimalisatie
Voor grote baktanden van staal met een hoog mangaangehalte, gietsimulatie biedt een effectieve manier om het proces te optimaliseren vóór kostbare productieproeven. In plaats van volledig te vertrouwen op empirische poort- en gietparameters, software zoals ProCAST kan het vullen van gesmolten metaal simuleren, warmteoverdracht, stolling, en krimpvorming. Dit is vooral waardevol voor baktanden, omdat hun dikke centrale delen en complexe overgangen aanzienlijke verschillen in koelsnelheid en voedingsvraag creëren.
Het optimalisatiedoel is niet simpelweg het verkrijgen van een volledige matrijsvulling. Een succesvol proces moet resultaat opleveren stabiele vulling, voldoende vloeibaarheid, gecontroleerde stolling, en effectieve voeding, terwijl krimpdefecten buiten de kritische belastingsgebieden worden gehouden.

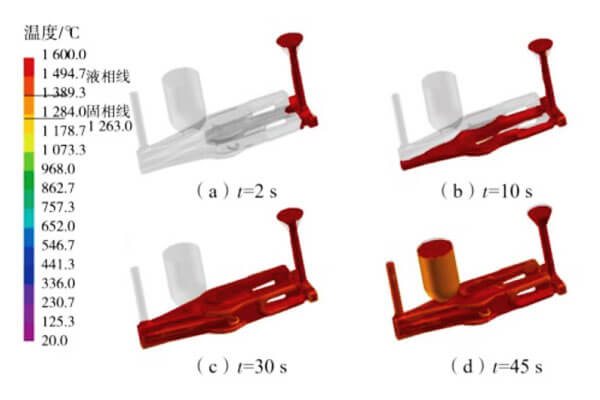

Simulatie van vullen en stollen
De initiële simulatie moet de volledige gietgeometrie omvatten, poortsysteem, riskers, en zandvorm. Materiaaleigenschappen en thermische randvoorwaarden worden vastgesteld voordat het vulproces wordt geanalyseerd.
Tijdens het vullen, sleutelvariabelen zijn onder meer de metaaltemperatuur, vultijd, stroomsnelheid, en potentiële turbulentie. Een te langzaam vullen veroorzaakt aanzienlijk warmteverlies en vergroot het risico op voortijdige verharding, terwijl een te hoge stroomsnelheid schimmelerosie kan veroorzaken, turbulentie, en het meevoeren van oxiden of slakken.
Stollingsanalyse is zelfs nog belangrijker voor grote baktanden. Het dikke centrale gebied blijft over het algemeen langer vloeibaar dan dunnere secties, het creëren van een gelokaliseerde hotspot. Als de voeding wordt onderbroken voordat dit gebied het stollen heeft voltooid, volumetrische contractie kan krimpporositeit of krimpholtes veroorzaken.

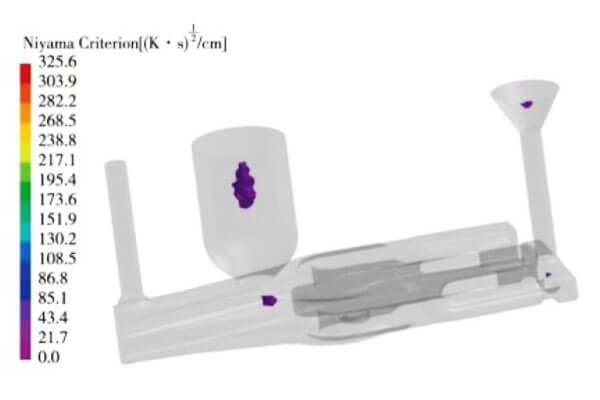

Criteria voor het voorspellen van defecten, zoals de Niyama-criterium kan daarom worden gebruikt om gebieden te identificeren met een verhoogd risico op interne krimp. Het ideale resultaat is dat voorspelde defecten geconcentreerd blijven binnen het stijgbuis- of poortsysteem in plaats van in het functionele lichaam van de baktand..
Orthogonaal experimenteel ontwerp
Het systematisch optimaliseren van het gietproces, drie belangrijke parameters kunnen worden geëvalueerd via een orthogonaal experimenteel ontwerp op drie niveaus:
| Parameter | Niveau 1 | Niveau 2 | Niveau 3 |
| A: Giettemperatuur | 1,450° C | 1,500° C | 1,550° C |
| B: Gietsnelheid | 16 kg/sec | 14 kg/sec | 12 kg/sec |
| C: Temperatuur voorverwarmen van de vorm | 600° C | 500° C | 400° C |
Elke parametercombinatie wordt gesimuleerd, met voorspeld krimpdefectvolume gebruikt als de primaire responsvariabele. Onder de gesimuleerde combinaties, hiermee werd de laagste krimpneiging verkregen 1,450°C giettemperatuur, 16 kg/s gietsnelheid, en voorverwarmen van de matrijs op 600°C.
De simulatieresultaten laten een belangrijke procesrelatie zien. Een hogere giettemperatuur verbetert niet noodzakelijkerwijs de gietkwaliteit. Overmatige oververhitting verlengt de vloeibare toestand van het metaal en kan de thermische belasting en de krimpneiging van dikke delen vergroten. Op dezelfde manier, een lage gietsnelheid verlengt de vultijd en maakt een groter warmteverlies mogelijk. Voldoende voorverwarmen van de vorm, In de tussentijd, vermindert het temperatuurverschil tussen het gesmolten metaal en de schimmel, helpt de vloeibaarheid te behouden en een uniformer thermisch veld te bereiken.
Geoptimaliseerde procesparameters
De geoptimaliseerde parameters kunnen als volgt worden samengevat:
| Parameter | Initieel proces | Geoptimaliseerd proces | Belangrijkste voordeel |
| Giettemperatuur | 1,600° C | 1,450° C | Vermindert de neiging tot overmatige oververhitting en krimp |
| Gietsnelheid | ~14 kg/s | 16 kg/sec | Verkort de vultijd en vermindert warmteverlies |
| Vorm voorverwarmen | 400° C | 600° C | Verbetert de thermische uniformiteit en voedingsomstandigheden |
| Tijd vullen | ~45 sec | ~35 sec | Vermindert voortijdige afkoeling tijdens het vullen |
De geoptimaliseerde giettemperatuur is voldoende hoog om de vereiste vloeibaarheid van staal met een hoog mangaangehalte te behouden en tegelijkertijd de overmatige oververhitting te vermijden die gepaard gaat met het oorspronkelijke proces van 1.600 °C. Verhoging van de gietsnelheid van ongeveer 14 naar 16 kg/s compenseert de lagere schenktemperatuur door de vultijd te verkorten. Het verhogen van de voorverwarming van de matrijs van 400°C naar 600°C vermindert de thermische gradiënt tussen het gesmolten metaal en de matrijs verder.

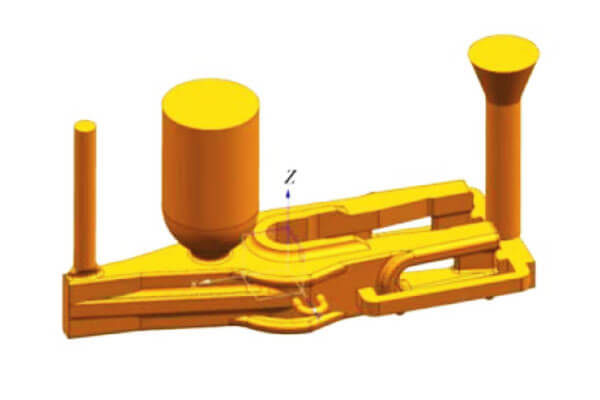

Herontwerp van poortsysteem
Procesparameters alleen kunnen geen defecten oplossen die worden veroorzaakt door een ontoereikend poortsysteem. De originele configuratie, hoofdzakelijk bestaande uit één enkele spruw, loper, en ingaan, werd daarom opnieuw ontworpen om tegemoet te komen aan de geoptimaliseerde gietomstandigheden.
De De diameter van de sprie werd vergroot om de metaalleveringscapaciteit te verbeteren en een stabiel vulpercentage te behouden. Er werden twee extra ingates geïntroduceerd om de metaaldistributie te verbeteren en een betere toegang tot kritieke secties te bieden. Een verschil in inlaathoogte zorgt voor een nuttig drukverschil, helpen het vullen van meer afgelegen gebieden te versnellen.
Ook nabij de betreffende runnerbases zijn runnerputten aangebracht. Deze kenmerken zorgen voor een bufferend effect, abrupte veranderingen in de stroomrichting te verminderen, en helpen bij het opvangen van slak en andere insluitsels voordat het metaal de gietholte binnendringt.
Het geoptimaliseerde poortconcept kan daarom worden samengevat als:
| Gating-wijziging | Doel | Verwacht voordeel |
| Grotere spruwdiameter | Vergroot de metaalstroomcapaciteit | Sneller en stabieler vullen |
| Twee extra inpoorten | Verbeter de stroomverdeling | Betere vulling van kritische secties |
| Verschillende ingangshoogtes | Genereer drukverschil | Verbeter de vulling van afgelegen gebieden |
| Runner putten | Bufferstroom en vang slak op | Minder turbulentie en schoner metaal |
Op simulatie gebaseerde optimalisatieresultaten
Na het toepassen van de geoptimaliseerde procesparameters en het opnieuw ontworpen poortsysteem, het volledige gietproces wordt opnieuw gesimuleerd. Het voorspelde stollingspatroon wordt gunstiger, met verbeterde voeding van het dikke centrale gebied en een verminderd risico op interne krimp.
Het allerbelangrijkste, de voorspelde krimpdefecten worden verplaatst van het functionele lichaam van de baktand naar de stijger, beker schenken, en runnersysteem. Dit is het gewenste resultaat van voedingsoptimalisatie, omdat deze gebieden tijdens het afbramen worden verwijderd en de structurele integriteit van het voltooide onderdeel niet in gevaar brengen.
De vergelijking tussen de initiële en geoptimaliseerde processen toont de effectiviteit van de simulatieaanpak aan:
| Procesvariabele | Begintoestand | Geoptimaliseerde toestand |
| Giettemperatuur | 1,600° C | 1,450° C |
| Gietsnelheid | ~14 kg/s | 16 kg/sec |
| Vorm voorverwarmen | 400° C | 600° C |
| Tijd vullen | ~45 sec | ~35 sec |
| Gating | Enkele ingang | Multi-ingaat + loper putten |
| Intern krimprisico | Significant | Aanzienlijk verminderd |
| Belangrijkste voorspelde defectlocatie | Lichaam gieten + voedingssysteem | Voornamelijk stijgleiding- en poortsysteem |
Van numerieke simulatie tot productie
Gietsimulatie moet uiteindelijk worden geverifieerd via fysieke productie. Na het implementeren van de geoptimaliseerde parameters en het poortontwerp, Proefgietstukken kunnen worden beoordeeld door visuele inspectie, dimensionale inspectie, metallografisch onderzoek, Hardheidstesten, en passend niet-destructief onderzoek, bijzonder ultrasoon onderzoek naar de interne deugdelijkheid.
De betekenis van de optimalisatie is dus breder dan alleen het verkrijgen van een beter simulatieresultaat. Het vestigt een herhaalbare relatie tussen giettemperatuur, vulpercentage, thermische toestand van de schimmel, poortconfiguratie, en stollingsgedrag.
Voor baktanden van staal met een hoog mangaangehalte, deze simulatiegestuurde methodologie vermindert de ontwikkeling van vallen en opstaan, verbetert het gietrendement, minimaliseert interne krimpdefecten, en biedt een betrouwbaardere basis voor de productie van grote mijnbouwcomponenten die bestand zijn tegen zware schokken en schurende slijtage.
9. Validatie en resultaten
De effectiviteit van het geoptimaliseerde gietproces moet via beide worden aangetoond numerieke simulatie en fysieke productievalidatie. Voor baktanden van staal met een hoog mangaangehalte, Het elimineren van zichtbare oppervlaktedefecten alleen is onvoldoende. Het cruciale doel is het verkrijgen van een solide interne structuur die bestand is tegen herhaalde schokken, buigen, en schurende slijtage tijdens mijnbouwactiviteiten.
Simulatieresultaten na optimalisatie
Na het optimaliseren van de gietparameters en het opnieuw ontwerpen van het poortsysteem, onder de nieuwe omstandigheden werd het gietproces opnieuw gesimuleerd. Vergeleken met het oorspronkelijke proces, het voorspelde stollingsgedrag werd aanzienlijk gunstiger.
| Parameter | Vóór optimalisatie | Na optimalisatie |
| Krimp porositeit | Aanzienlijk risico in het centrale dikke gedeelte | Er wordt geen significante krimp voorspeld in het tandlichaam |
| Defecte locatie | Tandlichaam en voedingssysteem | Voornamelijk stijgleiding- en poortsysteem |
| Stollingspatroon | Niet-uniform; lokaal voedingstekort | Meer gecontroleerd en directioneel |
| Efficiëntie van het voeren | Onvoldoende op kritieke hotspots | Verbeterde invoer van dikke secties |
| Deugdelijkheid gieten | Interne defecten mogelijk | Hoge interne degelijkheid |
| Productierisico | Hoog | Aanzienlijk verminderd |
Het belangrijkste resultaat is de verplaatsing van voorspelde krimp. In het oorspronkelijke proces, het centrale dikke gedeelte van de emmertand bleef kwetsbaar voor onvoldoende voeding, waardoor er krimp kan ontstaan binnen het functionele gietstuk. Na optimalisatie, het voersysteem kon de krimp van de verharding beter compenseren, en de overige voorspelde defecten waren voornamelijk geconcentreerd in het stijgbuis- en poortsysteem.
Dit is een cruciaal onderscheid in de giettechniek. Het doel is niet noodzakelijkerwijs om alle krimp van het gehele matrijssysteem te elimineren, omdat volumetrische contractie inherent is aan het stollen van metalen. In plaats van, het proces moet zo worden ontworpen dat er krimp optreedt opofferingsgebieden in plaats van in het dragende tandlichaam.
Productievalidatie
Het geoptimaliseerde proces werd vervolgens toegepast op de fysieke productie. De resulterende baktanden vertoonden een aanzienlijke verbetering in zowel de oppervlaktekwaliteit als de interne integriteit vergeleken met gietstukken die met het oorspronkelijke proces waren geproduceerd.
| Prestatie-indicator | Initieel proces | Geoptimaliseerd proces |
| Oppervlaktekwaliteit | Lokale oppervlaktedefecten en onvolkomenheden | Aanzienlijk verbeterde oppervlaktekwaliteit |
| Interne degelijkheid | Risico op krimpholtes en porositeit | Dichte structuur zonder significante krimpdefecten |
| Defecte distributie | Er kunnen defecten optreden in het tandlichaam | Defecten zijn voornamelijk beperkt tot verwijderbare voedingsgebieden |
| Afwijzingspercentage | Relatief hoog | Aanzienlijk verminderd |
| Structurele consistentie | Variabel | Consistenter |
| Productiestabiliteit | Gevoelig voor processchommelingen | Verbeterde procesherhaalbaarheid |
Fysieke inspectie bevestigde de belangrijkste trend die door de simulatie werd voorspeld: de geoptimaliseerde baktanden vertoonden een verbeterde oppervlaktekwaliteit en verminderden de interne krimpdefecten aanzienlijk. De vermindering van de afkeur van gietstukken toont ook de praktische waarde aan van het optimaliseren van het proces voorafgaand aan grootschalige productie.
Voor mijnemmertanden, deze verbetering heeft directe technische betekenis. Interne krimp kan fungeren als spanningsconcentratie onder zware impactbelasting en kan scheurvoortplanting initiëren, voortijdige tandbreuk, of versneld falen. Door de interne soliditeit te verbeteren, het geoptimaliseerde proces biedt een sterkere basis voor het bereiken van consistente mechanische eigenschappen en een langere levensduur.
Technische betekenis van de validatie
De overeenkomst tussen simulatie en productie toont de waarde van integratie aan casting simulatie, optimalisatie van procesparameters, en herontwerp van het poortsysteem in het productieontwikkelingsproces.
Het geoptimaliseerde proces zorgde voor een gunstiger evenwicht tussen de giettemperatuur, vulpercentage, schimmel voorverwarmen, en voedingsgedrag. In plaats van te vertrouwen op herhaalde productieproeven om defecten te identificeren, potentiële problemen kunnen worden geïdentificeerd en gecorrigeerd in de fase van het virtuele proces.
Voor baktanden van staal met een hoog mangaangehalte, deze aanpak is bijzonder effectief vanwege de componentgrootte, verharding in dikke secties, en veeleisende serviceomstandigheden maken de interne gietkwaliteit van cruciaal belang. Een deugdelijk gietstuk met gecontroleerde stolling vormt de noodzakelijke basis voor de daaropvolgende warmtebehandeling en eindcontrole, wat uiteindelijk bijdraagt aan betrouwbaardere prestaties in mijnbouwtoepassingen met hoge impact en hoge slijtage.
10. Precisiegieten versus smeden voor baktanden
Voor mijngraafbaktanden, zowel precisiegieten als smeden kunnen componenten met een hoge sterkte produceren, maar ze volgen fundamenteel verschillende productieprincipes.
| Vergelijkingsfactor | Precisie gieten | Smeden |
| Productieprincipe | Gesmolten staal met een hoog mangaangehalte wordt in een nauwkeurig ontworpen mal gegoten en gestold tot de vereiste geometrie. | Verwarmde stalen knuppel wordt plastisch vervormd onder hoge drukkrachten met behulp van matrijzen, drukken, of hamers. |
| Ontwerpflexibiliteit | Hoog; complexe tandprofielen, gebogen oppervlakken, interne transities, bazen, en geïntegreerde functies kunnen direct worden geproduceerd. | Gematigd; complexe geometrieën kunnen meerdere smeedbewerkingen vereisen, voorvormen, afsnijden, en daaropvolgende bewerking. |
| Materiaalgebruik | Over het algemeen gunstig omdat het gietstuk in de bijna-netvorm de geometrie van het uiteindelijke onderdeel nauwgezet kan volgen, hoewel poort- en stijgbuismetaal moeten worden verwijderd. | Materiële verliezen kunnen toenemen als gevolg van flits, afsnijden, Bewerkingstoeslagen, en blokvoorbereiding. |
| Grote emmertanden | Bijzonder geschikt voor grote mijnbouwtanden waarbij de afmetingen en massa van de componenten de vereisten voor smeedapparatuur aanzienlijk maken. | Grote tanden vereisen zeer hoge smeedbelastingen en apparatuur met een grote capaciteit, waardoor de gereedschaps- en productievereisten aanzienlijk kunnen worden verhoogd. |
Interne degelijkheid |
Vereist een zorgvuldige controle op stolling, voeding, Riser Design, en gietsimulatie om krimpporositeit en holtes te voorkomen. | Biedt over het algemeen een uitstekende interne integriteit als het op de juiste manier wordt gesmeed, hoewel ronden, scheuren, insluitsels, en smeden-gerelateerde defecten blijven mogelijk. |
| Microstructuur | Door stollen ontstaat een gegoten structuur die mogelijk een oplossingsbehandeling en gecontroleerde koeling vereist om de vereiste eigenschappen van staal met een hoog mangaangehalte te bereiken. | Plastische vervorming kan de microstructuur verfijnen en homogeniseren en een gunstige korrelstroom produceren. |
| Graan stroom | Geen mechanisch geïnduceerde gerichte graanstroom; eigenschappen zijn sterk afhankelijk van de stollingsstructuur en warmtebehandeling. | Groot voordeel; een continue graanstroom kan de geometrie van de component volgen en de weerstand tegen impact- en vermoeiingsbelasting verbeteren. |
| Draag weerstand | Hoog als er sprake is van een geschikte staalsoort met een hoog mangaangehalte, geluidsgietstructuur, en geschikte warmtebehandeling worden gebruikt. | Hoog, waarbij mechanische bewerking mogelijk bijdraagt aan structurele verfijning en taaiheid. |
Impact taaiheid |
Kan uitstekende taaiheid bieden, maar interne krimp, grove structuur, of gietfouten moeten strikt worden gecontroleerd. | Biedt doorgaans een sterke taaiheid en weerstand tegen vermoeidheid vanwege de gesmede graanstroom en verminderde interne porositeit. |
| Dimensionale complexiteit | Uitstekend voor bijna-netvormige productie van onregelmatige tandprofielen en geïntegreerde geometrische kenmerken. | Moeilijker voor zeer driedimensionale of ondersnijdingsgeometrieën; aanvullende bewerking kan nodig zijn. |
| Gereedschapskosten | Vorm- en patroonkosten kunnen relatief voordelig zijn, vooral voor de productie van middelgrote volumes en grote componenten. | Smeedmatrijzen zijn meestal duur en vereisen aanzienlijke gereedschapssterkte en onderhoud. |
| Productievolume | Geschikt voor prototypes, kleine en middelgrote batches, en productie van grote volumes wanneer de gereedschappen zijn geoptimaliseerd. | Economisch het meest aantrekkelijk wanneer het productievolume hoog genoeg is om dure smeedmatrijzen en apparatuur te rechtvaardigen. |
| Procesontwikkeling | Kan worden geoptimaliseerd door middel van gietsimulatie, inclusief vulling, stolling, Op Niyama gebaseerde krimpvoorspelling, gating, en stijgbuisontwerp. | Vereist smeedsimulatie en zorgvuldige controle van de knuppeltemperatuur, vervormingsvolgorde, de vulling, en smeedkracht. |
Vereisten voor machinale bewerking |
Kan een bijna-netvorm bereiken en de bewerking beperken tot functionele interfaces en maatkritische gebieden. | Gesmede plano's kunnen een aanzienlijke bewerking vereisen, afhankelijk van de uiteindelijke tandgeometrie en maatvereisten. |
| Typische zorgen over defecten | Krimp porositeit, krimpholtes, gasdefecten, insluitsels, Koude sluitingen, onjuist, en gietscheuren. | Rondjes smeden, ondervullen, scheuren, insluitsels, sterven mismatch, decarburisatie, en restspanningen. |
| Procesoptimalisatie | Gating, voeding, giettemperatuur, gietpercentage, schimmel voorverwarmen, en warmtebehandeling kunnen systematisch worden geoptimaliseerd. | Billet temperatuur, vervorming verhouding, volgorde van smeden, matrijs temperatuur, smering, en koeling moeten worden gecontroleerd. |
| Economische geschiktheid | Sterke keuze voor groot, complexe tanden van de mijnemmer, vooral waar de gietgeometrie de complexiteit van bewerking en gereedschap vermindert. | Aantrekkelijk wanneer uitzonderlijk hoge mechanische integriteit en componentgeometrie vereist zijn, productievolume, en de beschikbare smeedcapaciteit rechtvaardigen de investering. |
| Best passende toepassing | Grote en complexe baktanden van hoog mangaanstaal die slijtvastheid vereisen, Impact taaiheid, geometrische flexibiliteit, en schaalbare productie. | Componenten waarbij maximale mechanische integriteit en gesmede graanstroom zwaarder wegen dan de geometrische complexiteit, gereedschapskosten, en apparatuurvereisten. |
11. Op maat gemaakte hoge mangaan stalen emmertanden van LangHe
LangHe biedt op maat gemaakte metaalgietoplossingen voor veeleisende industriële toepassingen, inclusief grote slijtvaste componenten en gietstukken van hoog mangaanstaal.
Voor op maat gemaakte baktanden, de productiebenadering kan integreren ontwerp van gietproces, schimmel- en kernontwikkeling, geoptimaliseerde poorten en voeding, legering controle, warmtebehandeling, CNC -bewerking, en inspectie in een gecoördineerde productieworkflow.
Voor engineeringgedreven projecten, het proces kan beginnen met de 2D-tekening van de klant, 3D CAD-model, bestaande versleten tand, of afmetingen van apparatuurinterfaces. Het gietontwerp kan vervolgens worden beoordeeld op maakbaarheid, thermische hotspots, Bewerkingstoeslagen, ontwerpvereisten, en voerstrategie.
Voor grote en technisch veeleisende baktanden, simulatie-ondersteunde procesontwikkeling is bijzonder waardevol. Het vul- en stolgedrag kan vóór de productie worden geëvalueerd, poort toestaan, riskers, rillingen, en procesparameters moeten worden geoptimaliseerd voordat er overgegaan wordt op volledige productie.
Een professionele leverancier moet uiteindelijk meer bieden dan een gegoten metalen vorm. Het doel is een herhaalbaar, traceerbaar, defectgecontroleerde slijtagecomponent die in staat is de beoogde mijnbouwomgeving te overleven.
12. Conclusie
Voor grote baktanden, de meest kritische technische uitdagingen zijn geconcentreerd stolling krimp, thermische hotspots, stabiliteit van het vullen, schimmel temperatuur, gasbeheer, insluitsels, en interne structurele integriteit.
Moderne productie vertrouwt daarom steeds meer op een geïntegreerde methodologie:
Materiaalkeuze → Gietontwerp → Simulatie → Poort & Voedingsoptimalisatie → Gecontroleerd smelten → Precisiegieten → Warmtebehandeling → NDT → Dimensionale inspectie → Productievalidatie
Onder deze fasen, gietsimulatie vormt een bijzonder waardevolle brug tussen theoretisch procesontwerp en fysieke productie. Door vulling te analyseren, temperatuur velden, stollingsgedrag, en krimprisico vóór productie, fabrikanten kunnen de ontwikkeling van vallen en opstaan aanzienlijk verminderen en de gietconsistentie verbeteren.
Een goed ontworpen baktand van hoog mangaanstaal is daarom niet alleen maar een gegoten slijtageonderdeel; het is een zorgvuldig gecontroleerd technisch onderdeel dat is ontworpen om betrouwbare prestaties te leveren onder enkele van de zwaarste werkomstandigheden in de mijnbouwindustrie..
Referenties:
[1] Qiu, Li JN, Chen K, Xu G, Yang Y K, Li X M. “Onderzoeksstatus van staal met een hoog mangaangehalte en hoog aluminiumgehalte en kernpunten van continu gieten“. KOM OP, 2024, 76(12): 7011–7022.
[2] Yang L, Winkler J, Presoly P, et al. Scheurgevoeligheid van cryogene staalsoorten met een hoog mangaangehalte bij de initiële stolling tijdens continu gieten [J]. Tijdschrift van Iron and Steel Research International, 2025, 32 (3 ) : 682-694.
[3]Lee Seunghee,Park Jiwon,Kim Yongrai,et al.Microstructurele homogenisatie en verbetering van de mechanische eigenschappen van gegoten staal met een hoog mangaangehalte door middel van een heet smeedproces[J]. Koreaans tijdschrift voor metalen en materialen, 2025, 63 (7):483-493.
[4] Zeng YP, Ji H C, Lied C Z, et al.Numerieke simulatie en experiment met heet smeden van hoog-Mn stalen wisselkern[J]. Materialen hedendaagse communicatie, 2024, 40: 109588.
[5] Salem ik, Elfawkhry M K, El-Salam HMA ,et al. Verbetering van gietstukken van mangaanstaal: de rol van magnesium, calcium, en oppervlakteactieve elementen bij het versterken van keramiek-metaalcomposietstructuren[J].International Journal of Metalcasting, 2026, 20(2) : 1289-1298.
