Ingate-ontwerp gieten: Principes, Uitdagingen & Oplossingen

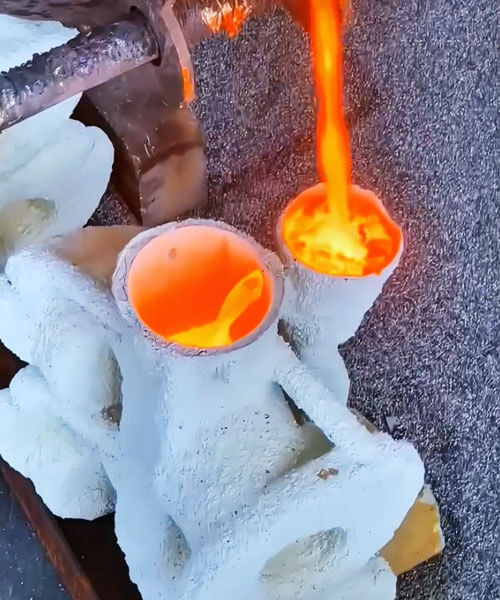

De inpoort, ook wel de binnenste spruw genoemd, dient als het laatste kritische kanaal dat het runnersysteem verbindt met de gietholte in het ontwerp van gieterijpoorten.

Het regelt rechtstreeks de stroomsnelheid, vulvolgorde, voerefficiëntie, en vloeistofstabiliteit van gesmolten metaal dat de mal binnengaat.

Als de eindschakel van de transmissie van gesmolten metaal, Het ontwerp van de poort heeft een beslissende invloed op het stollingsgedrag, interne microstructuur, dimensionale nauwkeurigheid, oppervlaktekwaliteit, en servicebetrouwbaarheid van afgewerkte gietstukken.

Onredelijke lay-out en dimensionaal ontwerp zijn de belangrijkste oorzaken van veel voorkomende gietfouten, inclusief krimpholte, Krimp porositeit, opname van slak, turbulente stroming erosie, grove korrelstructuur, vervorming van het gieten, en thermisch kraken.

Verschillende gietstructuren, wanddikteverdelingen, legering eigenschappen, en kwaliteitseisen vereisen gerichte ontwerpschema's in plaats van gestandaardiseerde universele configuraties.

Gebaseerd op de klassieke gietstollingstheorie, principes van de vloeistofdynamica, en industriële massaproductie-ervaring,

dit artikel gaat systematisch in op alle belangrijke ontwerpoverwegingen voor het gieten van ingates, met betrekking tot regels voor het matchen van stolling, controle van de stroomrichting, dimensionale parameteroptimalisatie, positie selectie, aanpassingsvermogen van processen, en strategieën voor het voorkomen van defecten.

Het biedt rigoureus, professioneel, en praktische ontwerprichtlijnen voor de productie van gietstukken van ferro- en non-ferrolegeringen.

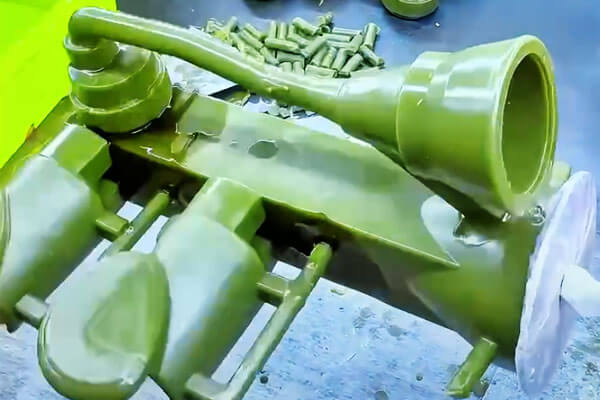

1. Ingate-indeling passend bij stollingsvolgorde en voerstrategie

De indeling van de ingate vormt de basis van een effectief poortsysteem.

De locatie, hoeveelheid, en opstelling moeten zorgvuldig worden gecoördineerd met die van het gietstuk stollingsvolgorde En voedingsstrategie om volledige vormvulling te garanderen, efficiënte krimpcompensatie, en consistent gieten kwaliteit.

Een goed ontworpen poort geleidt niet alleen gesmolten metaal in de vormholte, maar beïnvloedt ook de warmteverdeling, temperatuurgradiënten, en de beweging van vloeibaar metaal tijdens het stollen.

Ingate-ontwerp voor gelijktijdige stolling

Gelijktijdig stollen wordt gewoonlijk toegepast voor gietstukken met een relatief uniforme wanddikte waarbij de restspanning wordt geminimaliseerd, vervorming, en dimensionale variatie is het primaire doel.

Om een ​​uniforme koeling te bereiken, meerdere ingates zijn verdeeld over dunwandige secties of rond de omtrek van het gietstuk.

In plaats van te vertrouwen op één enkele grote poort, A meerpunts verspreid poortsysteem zorgt ervoor dat gesmolten metaal vanaf verschillende locaties tegelijk de holte kan binnendringen, het verkorten van de vulafstand en het bevorderen van een evenwichtige temperatuurverdeling door de mal.

Deze aanpak biedt verschillende technische voordelen:

• Minimaliseert plaatselijke oververhitting rond een enkele ingang.
• Vermindert temperatuurgradiënten over het gietstuk.
• Bevordert gesynchroniseerde stolling in verschillende regio's.
• Verlaagt de resterende thermische spanning.
• Vermindert het risico op kromtrekken en vervorming.
• Verbetert de maatvastheid voor precisiegietstukken.

Gelijktijdig stollen is hiervoor bijzonder geschikt:

• Dunwandige structurele componenten
• Kleppendeksels
• Pompbehuizingen
• Instrumentbehuizingen
• Precisiegietstukken voor de auto- en ruimtevaartindustrie

Omdat elke sectie met een vergelijkbare snelheid afkoelt, het gietstuk ervaart een meer uniforme samentrekking, resulterend in verbeterde geometrische nauwkeurigheid en verminderde interne spanning.

Ingate-ontwerp voor directionele stolling

In tegenstelling tot dunwandige componenten, Gietstukken met zware profielen vereisen een geheel andere voedingsfilosofie.

Dikke delen houden de warmte langer vast en zijn daar gevoeliger voor krimpholtes En Krimp porositeit als er tijdens het stollen onvoldoende vloeibaar metaal beschikbaar is.

Voor deze gietstukken, het doel is om vast te stellen Directionele stolling, waardoor het metaal geleidelijk kan stollen van de dunste gebieden naar de dikste delen en uiteindelijk in de stijgbuis.

Om dit te verwezenlijken, ingates moeten naast thermische hotspots of dikwandige gebieden worden geplaatst waar de voedingsvraag het grootst is.

Wanneer stijgleidingen in het poortsysteem zijn opgenomen, de ingate is vaak verbonden via of nabij de stijgbuis om een ​​continue toevoer van gesmolten metaal te behouden tijdens de laatste stadia van stollen.

Een goed ontworpen directioneel stollingssysteem biedt verschillende voordelen:

• Zorgt voor ononderbroken voedingskanalen tussen het gietstuk en de stijgbuis.
• Houdt de stijgbuis langer gesmolten dan het gietstuk.
• Voorkomt geïsoleerde vloeistofplassen die krimpdefecten kunnen vormen.
• Bevordert een gecontroleerde thermische gradiënt.
• Verbetert de interne stevigheid en dichtheid.
• Verbetert de mechanische eigenschappen van drukdragende componenten.

Deze ontwerpfilosofie wordt veel gebruikt:

• Vlinderkleplichamen
• Pompomgangen
• Turbinebehuizingen
• Grote flenzen
• Onderdelen van drukvaten
• Gietstukken voor zware machines

Directionele stolling is vooral belangrijk voor gietstukken van koolstofstaal en gelegeerd staal, waar de volumetrische stollingskrimp relatief hoog is.

Samengestelde Ingate-indeling voor complexe gietstukken

Veel industriële gietstukken hebben zeer complexe geometrieën met variërende wanddiktes, kruisende ribben, bazen, flenzen, en versterkte secties.

In deze gevallen, noch gelijktijdige noch puur directionele stolling alleen kan een optimale gietkwaliteit bereiken.

In plaats van, gieterij-ingenieurs gebruiken doorgaans een samengestelde ingate-indeling, het combineren van meerdere voerstrategieën binnen één enkele worp.

Onder deze aanpak:

• Dunwandige gebieden worden gevuld via meerdere verspreide openingen om een ​​snelle en evenwichtige vulling te bereiken.
• Dikwandige secties worden geleverd door strategisch geplaatste ingangen die gerichte invoer naar stijgbuizen ondersteunen.
• Lokale thermische hotspots krijgen extra hulp bij het voeden, terwijl het algehele gietstuk een relatief uniforme koeling behoudt.

De voordelen van een composiet poortsysteem zijn onder meer::

• Verbeterde efficiëntie van het vullen van mallen.
• Verbeterde toevoer van geïsoleerde zware secties.
• Verminderde krimpdefecten.
• Lagere restspanning tijdens het gieten.
• Betere maatnauwkeurigheid.
• Verbeterde algehele werpopbrengst.

Vandaag, samengestelde ingate-indelingen worden gewoonlijk geoptimaliseerd met behulp van castingsimulatiesoftware, waardoor ingenieurs de gesmolten metaalstroom kunnen evalueren, temperatuur velden, en stollingsgedrag voordat de productie begint.

Ontwerpoverwegingen voor gietstukken met grote variaties in wanddikte

Sommige gietstukken bevatten extreem ongelijkmatige wanddiktes als gevolg van functionele vereisten of structurele beperkingen.

In deze situaties, de ideale inlaatpositie is mogelijk niet altijd haalbaar omdat het gesmolten metaal door dunnere secties moet binnendringen voordat het zwaardere gebieden bereikt.

Wanneer conventionele plaatsing van de poort niet volledig aan de voedingsvereisten kan voldoen, aanvullende procesmaatregelen worden essentieel om de gietintegriteit te behouden.

Veel voorkomende technische oplossingen zijn onder meer:

• Metaal koude rillingen geplaatst naast dikwandige secties om de lokale stolling te versnellen en thermische gradiënten te beheersen.
• Hulpverhogers toegevoegd in de buurt van geïsoleerde hotspots om aanvullende voeding te bieden.
• Isolerende of exotherme mouwen gebruikt op stijgbuizen om de voerduur te verlengen.
• Geoptimaliseerde runner-balancering om ervoor te zorgen dat een adequate metaalaanvoer alle kritieke regio's bereikt.
• Analyse van gietsimulatie om potentiële krimplocaties te identificeren en de positionering van de poort te verfijnen.

Door deze hulptechnieken te integreren met een zorgvuldig ontworpen ingatesysteem, fabrikanten kunnen met succes gietstukken produceren met grote verschillen in wanddikte en tegelijkertijd krimpholtes minimaliseren, porositeit, thermische spanning, en vervorming.

Technische richtlijnen voor het matchen van Ingate-indeling met verharding

De volgende tabel geeft een samenvatting van de aanbevolen ingate-opstellingen op basis van gieteigenschappen en stollingsdoelstellingen.

2. Ingate Flow Direction Control om schimmel- en kernschade te voorkomen

De stroomrichting van gesmolten metaal wanneer het de vormholte binnengaat, is een van de meest kritische factoren bij het ontwerp van poortsystemen.

Terwijl de grootte en positie van de ingate de vulsnelheid bepalen, de richting van de metaalstroom regeert schimmel erosie, stabiliteit van de kern, intensiteit van turbulentie, inclusie distributie, en algehele gietkwaliteit.

Een onjuist georiënteerde opening kan met hoge snelheid metaalstralen genereren die rechtstreeks op de wanden van de mal of op de zandkernen inslaan, mechanische schade veroorzaken voordat de holte volledig is gevuld.

De resulterende defecten kunnen omvatten zand erosie, verplaatsing van de kern, schimmelwand instorten, insluiting van slak, gasporositeit, Dimensionale onnauwkeurigheden, en een slechte oppervlakteafwerking.

Daarom, de ingate moet worden ontworpen om gesmolten metaal soepel in de holte te geleiden en tegelijkertijd de kinetische impact op kwetsbare matrijskenmerken te minimaliseren.

Vanuit een vloeistofdynamica-perspectief, het doel is om de kinetische energie van het gesmolten metaal om te zetten in gecontroleerde vulling van de holte in plaats van toe te staan ​​dat geconcentreerde impactkrachten de mal beschadigen of het stollingsproces verstoren.

Voorkom directe impact op zandkernen en schimmeloppervlakken

Een van de belangrijkste principes van ingate-ontwerp is: vermijd direct contact van gesmolten metaal met kwetsbare matrijsonderdelen.

Zandkernen, dunne schimmelwanden, chill blokken, keramische inzetstukken, en kernafdrukken bezitten een beperkte mechanische sterkte voordat het gesmolten metaal begint te stollen.

Als gesmolten metaal met hoge snelheid rechtstreeks naar deze gebieden wordt afgevoerd, er kunnen meerdere defecten tegelijkertijd optreden.

Typische gevolgen zijn onder meer:

• Zanderosie en schimmelwassing.
• Kernscheuren of verplaatsing.
• Vergroting van de vormholte.
• Zandinsluitingsdefecten.
• Lokale maatafwijking.
• Verslechtering van de oppervlakteruwheid.
• Verhoogde bewerkingstoeslag.

Voor precisiegieten en precisiezandgieten, waarbij maatnauwkeurigheid bijzonder belangrijk is, zelfs kleine kernbewegingen kunnen resulteren in onaanvaardbare geometrische afwijkingen.

Om impactenergie te verminderen, de ingate moet zo worden geplaatst dat gesmolten metaal aanvankelijk langs een malwand stroomt of een grotere holte binnengaat waar de snelheid op natuurlijke wijze afneemt voordat het delicate interne kenmerken bereikt.

Bevorder een soepele en stabiele metaalstroom

Een effectieve ingate moet gesmolten metaal op een soepele en gecontroleerde manier in de vormholte geleiden in plaats van plotselinge veranderingen in de stroomrichting toe te staan.

Stabiele stroming biedt verschillende belangrijke voordelen:

• Vermindert turbulentie en vortexvorming.
• Minimaliseert de vorming van oxidefilms.
• Verbetert de consistentie van het vullen van mallen.
• Verbetert de gasafvoer.
• Bevordert een uniforme temperatuurverdeling.
• Verbetert de interne gietkwaliteit.

Geleidelijke vloeiovergangen zijn vooral belangrijk bij het gieten van legeringen die gevoelig zijn voor oxidatie, zoals roestvrij staal en aluminiumlegeringen.

Afgeronde poortingangen en soepele overgangen van runner naar poort helpen lokale drukverliezen te verminderen terwijl een continue en ordelijke metaalstroom behouden blijft.

Tangentieel Ingate-ontwerp voor ronde gietstukken

Voor bepaalde gietgeometrieën, in het bijzonder cirkelvormige of rotatiesymmetrische componenten, A tangentiële ingang biedt aanzienlijke voordelen ten opzichte van directe radiale voeding.

In plaats van gesmolten metaal rechtstreeks in de holte te richten, de ingate introduceert het metaal tangentiaal langs de spouwmuur, het transformeren van lineaire stroming in een gecontroleerde rotatiebeweging.

Dit ontwerp biedt verschillende technische voordelen:

• Vermindert de directe impact op de malwand.
• Verdeelt gesmolten metaal gelijkmatiger rond de holte.
• Balanceert het temperatuurveld tijdens het vullen.
• Vermindert plaatselijke oververhitting.
• Verbetert het vullen van omtreksecties.
• Minimaliseert thermische gradiënten.

Tangentiale poorten worden vaak gebruikt:

• Ronde behuizingen
• Vliegwielen
• Ringvormige gietstukken
• Katrollen
• Ventiel ringen
• Roterende mechanische componenten

Wanneer goed ontworpen, de wervelende metaalstroom vult de holte geleidelijk terwijl relatief stabiele stromingsomstandigheden worden gehandhaafd.

Beperkingen van tangentiële voeding

Hoewel tangentiale poorten zeer effectief zijn voor veel rotatiegietstukken, het is niet universeel toepasbaar.

Voor cilindrisch, buisvormig, of holle gietstukken waarbij de interne oppervlaktekwaliteit cruciaal is, tangentiële stroming kan ongewenste vloeistofdynamica veroorzaken.

De roterende beweging van gesmolten metaal heeft de neiging lichtere verontreinigingen naar het midden- of binnenoppervlak van de holte te drijven. Deze verontreinigingen kunnen omvatten:

• Oxide films.
• Slakkendeeltjes.
• Schimmelerosieproducten.
• Pyrolyseresiduen van bindmiddelen of was.
• Niet-metalen insluitsels.

Als gevolg hiervan, het binnenoppervlak kan vertonen:

• Inclusiedefecten.
• Ruwe oppervlakteafwerking.
• Verminderde drukdichtheid.
• Slechte afdichtingsprestaties.
• Verhoogde bewerkingseisen.

Vervolgens, Tangentiële ingates worden over het algemeen vermeden voor componenten zoals:

• Drukpijpen
• Hydraulische cilinders
• Pompmouwen
• Klepvoeringen
• Hogedrukbuiscomponenten

Voor deze producten, bodemvulling of gecontroleerde axiale vulling heeft meestal de voorkeur om een ​​schoner intern oppervlak te garanderen.

Coördineer de stroomrichting met ontluchting en slakverwijdering

De richting van de stroom van gesmolten metaal moet ook een effectieve verwijdering van gassen en niet-metalen insluitsels uit de vormholte ondersteunen.

Ideaal, gesmolten metaal moet zich op een zodanige wijze voortbewegen:

• Duwt lucht naar de ventilatieopeningen.
• Transporteert slak naar overloopputten.
• Voorkomt gasinsluiting.
• Zorgt ervoor dat insluitsels wegzweven van kritieke secties.

Als de ingate metaal tegen opgesloten luchtzakken richt of tegengestelde stroomfronten dwingt om met elkaar in botsing te komen, gasporositeit en oxide-insluiting worden veel waarschijnlijker.

Voor complexe gietstukken, ingenieurs stemmen de lay-out van de ingate vaak af met:

• Ventilatielocaties.
• Overloop holtes.
• Slakkenvangers.
• Keramische schuimfilters.

Deze geïntegreerde aanpak verbetert de gietzuiverheid en de interne kwaliteit aanzienlijk.

Handhaaf een uniforme stroomrichting in multi-Ingate-systemen

Voor grote of complexe gietstukken zijn vaak meerdere gietstukken nodig om een ​​volledige vormvulling te bereiken.

Echter, het simpelweg verhogen van het aantal ingates garandeert geen betere kwaliteit.

De stroomrichting van elke ingang moet zorgvuldig worden gecoördineerd, zodat alle gesmolten metaalstromen naar een gemeenschappelijk vulfront voortbewegen.

Wanneer aangrenzende gaten metaal in tegenstrijdige richtingen afvoeren, er kunnen zich verschillende problemen voordoen:

• Stroom botsing.
• Turbulentie.
• Luchtinsluiting.
• Oxidefilm vouwen.
• Koude sluitingen.
• Las lijnen.
• Ongelijkmatige temperatuurverdeling.

Omgekeerd, het handhaven van een consistente stroomrichting biedt:

• Stabiele caviteitsvulling.
• Vloeiende temperatuurgradiënten.
• Verbeterde ventilatie.
• Efficiëntere slakflotatie.
• Betere maatconsistentie.

Computergebaseerde gietsimulatie wordt tegenwoordig veel gebruikt om stroompatronen met meerdere ingangen te optimaliseren voordat de productie begint.

3. Ingate Dimensionale Optimalisatie: Geef prioriteit aan ontwerp met een dunne structuur

De dikte van de inlaat is een van de meest kritische maatparameters, en een dun ingate-ontwerp is het voorkeursschema voor de meeste gietprocessen, met meerdere technische en productievoordelen:

Kernvoordelen van dunne ingates

Eerst, een dunne opening verkleint het zuigoppervlak van de gesmolten metaalstroom, verbetert het slakblokkerende effect van het runnersysteem, en voorkomt dat slakken en onzuiverheden in de gietholte worden gezogen.

Seconde, het vermindert de schoonmaakwerkzaamheden na het gieten aanzienlijk, het vermijden van overmatige slijp- en snijschade aan het gietlichaam.

Derde, omdat de dikte van de ingaat kleiner is dan de dikte van de gietwand, de ingaat stolt eerder dan het gieten, waardoor er tijdens het verwijderen geen secundaire krimpdefecten op de verbindingspositie optreden.

Voor grijs gietijzer en nodulair gietijzer, dunne ingaten maken volledig gebruik van het grafitiseringsexpansie-effect van gesmolten ijzer tijdens het stollen, het verdichten van de gietstructuur en het elimineren van micro-krimpporositeit.

Speciale maatspecificatie voor gietijzeren gietstukken

Nodulair gietijzer heeft een grote stollingskrimp en hoge eisen aan de voedingsstabiliteit.

Standaard industrieel ontwerp bepaalt dat de breedte en lengte van nodulair gietijzeren poorten moeten zijn 4 maal de dikte van de ingaat, het balanceren van de vulsnelheid, voedingscapaciteit, en eenvoudige reinigingsprestaties.

4. Multi-Ingate-ontwerp voor dunwandige giettoevoer

Ultradunne gietstukken zorgen voor een snelle warmteafvoer, Snelle stolling, en onvoldoende natuurlijke voeding, waardoor ze gevoelig zijn voor defecten door koude sluiting en microkrimp.

Voor dergelijke producten is een meerpoorts poortsysteem de standaardoplossing.

In dit ontwerp, elke ingate is gelijk aan een miniatuur stijghals.

De ingate-maat moet strikt voldoen aan de ontwerpnormen voor de stijgbuishals, ervoor zorgen dat de gietvorm langer in gesmolten toestand blijft dan de hete plekken van het gieten.

Dit garandeert een continue aanvoer van gesmolten metaal tijdens het stollingskrimpproces van dunwandige gietstukken, effectief oplossen van onvoldoende voedingsdefecten veroorzaakt door snelle stolling.

5. Ingate-positieselectie op basis van gietkwaliteit

Ingate-posities moeten hoge precisie vermijden, hoogwaardige, en hoge eisen aan de uitstraling van gietstukken om kwaliteitsverslechtering veroorzaakt door schuren van gesmolten metaal en plaatselijke oververhitting te voorkomen.

Eerst, langdurig schuren van gesmolten metaal bij hoge temperatuur in het ingate-verbindingsgebied zal een grove lokale metallografische structuur veroorzaken, verminderde mechanische eigenschappen, en geconcentreerde restspanning.

Daarom, Het is verboden om hekken te plaatsen op belangrijke dragende oppervlakken, nauwkeurig passende oppervlakken, en kernfunctionele gebieden.

Seconde, voor drukvaste en lekvrije buisgietstukken, ingates zijn uniform gerangschikt op flensposities in plaats van pijpwandlichamen.

Dit vermijdt krimpporositeit en losse structuur op de buiswand, het garanderen van de compactheid en afdichtingsprestaties van drukdragende buissecties.

Derde, het aanbrengen van gaten op voorbewerkte oppervlakken kan oppervlaktedefecten zoals oxidatievlekken en grove korrels elimineren door daaropvolgende bewerking, het optimaliseren van het algehele uiterlijk en de maatkwaliteit van afgewerkte gietstukken.

6. Uniform ontwerp van de stroomrichting om turbulente stroming te elimineren

Om snel te bereiken, stabiel, en ordelijk vullen van de mallen, alle ingates in een meerpuntspoortsysteem moeten behouden blijven consistente stroomrichting van gesmolten metaal.

Ongeordende stroomrichtingen zullen onderlinge botsingen veroorzaken, dwarsstroom, en wervelende turbulentie van gesmolten metaal in de holte.

Overmatige turbulentie zal lucht meesleuren, slak, en schimmelstof, vorming van porositeit en inclusiedefecten.

In de tussentijd, chaotische stroming zal de tijdige afvoer van spouwgas en drijvende slakken belemmeren, verdere vermindering van de gietzuiverheid en oppervlaktekwaliteit.

Uniforme richtingsstroom zorgt voor een stabiele vulling, vlotte uitlaat, en efficiënt drijven van slak, het leggen van een basis voor hoogwaardige gietvormen.

7. Procesgemak: Ingate-indeling op het scheidingsoppervlak

In daadwerkelijke productie, ingaten moeten zoveel mogelijk op het scheidingsoppervlak van de mal worden aangebracht.

Deze lay-out vereenvoudigt het splitsen van de matrijs, zand vulling, en matrijssluitingswerkzaamheden, vermindert de moeilijkheidsgraad van handmatig vormen, verbetert de vormefficiëntie, en verlaagt het uitvalpercentage veroorzaakt door matrijsmontagefouten.

Inpoorten met scheidingsoppervlak vergemakkelijken ook de centrale instelling van het poortsysteem, gestandaardiseerd snijden, en automatische reiniging, wat geschikter is voor gemechaniseerde en geautomatiseerde massagietproductie in vergelijking met de ingate-indeling met binnenholte.

8. Anti-scheurontwerp voor gietstukken van gelegeerd staal met hoge krimp

Legeringen met grote stollingskrimp (zoals koolstofstaal, aluminiumlegering, en gietstukken van magnesiumlegeringen) zijn zeer gevoelig voor thermische scheuren en krimpscheuren tijdens het stollen. Voor dergelijke materialen, Ingate-ontwerp moet voorkomen dat de vrije krimp van het gietstuk wordt beperkt.

Een onredelijke positionering van de opening zal tijdens het afkoelen en krimpen strenge beperkingen op het gietstuk vormen, het genereren van trekspanning op de verbindingspositie en het veroorzaken van thermische scheuren.

De geoptimaliseerde ingate-indeling maakt gebruik van een flexibel verbindings- en vermijdingsontwerp om voldoende krimpruimte voor het gietstuk te reserveren, elimineer krimpbeperkingsstress, en effectief thermische scheurdefecten van gietstukken van legeringen met hoge krimp voorkomen.

9. Voorkom veelvoorkomende gietfouten door een goed Ingate-ontwerp

Een goed ontworpen poort is een van de meest effectieve hulpmiddelen om defecten te voorkomen.

Door de gesmolten metaalstroom te beheersen, stollingsgedrag, en voerefficiëntie, de ingate kan de gietkwaliteit aanzienlijk verbeteren en productieverliezen verminderen.

10. Valideer het ontwerp met castingsimulatie

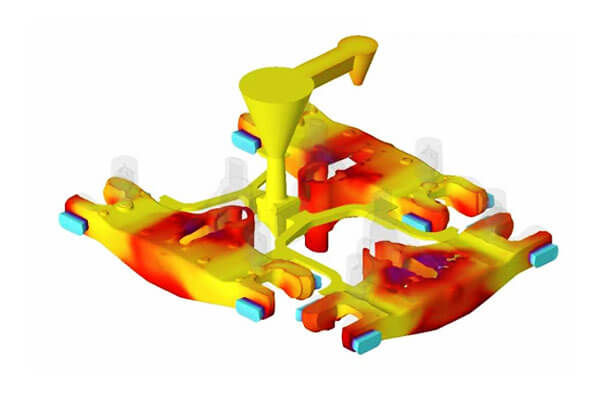

Moderne gieterijen vertrouwen steeds meer op Computerondersteunde techniek (CAE) en gietsimulatiesoftware om het ontwerp van de poort te optimaliseren voordat de productie begint.

In plaats van uitsluitend afhankelijk te zijn van empirische ervaringen, ingenieurs kunnen de stroom van gesmolten metaal voorspellen, temperatuurverdeling, stollingsvolgorde, en defectvorming onder reële procesomstandigheden.

Veel voorkomende simulatieplatforms zijn onder meer Magmasoft®, Verstrekken®, AnyCasting®, en FLOW-3D CAST, die waardevolle inzichten bieden in het gietproces.

Simulatie stelt ingenieurs in staat om:

• Visualiseer het vullen van caviteiten en identificeer turbulentie.
• Voorspel krimpholtes en porositeit.
• Optimaliseer de ingate-grootte, hoeveelheid, en locatie.
• Verbeter de directionele stolling en voedingsefficiëntie.
• Verlaag de kosten voor proefgieten en verkort de ontwikkelingscycli.

Door virtuele validatie in het ontwerpproces op te nemen, fabrikanten kunnen een hogere first-pass-opbrengst bereiken, verbeter de gietkwaliteit, en de productontwikkeling versnellen.

11. Conclusie

Hoewel de ingate slechts één element van het poortsysteem is, het heeft een grote invloed op de kwaliteit, prestatie, en maakbaarheid van een gietstuk.

Een goed ontworpen poort zorgt niet alleen voor een soepele en volledige malvulling, maar bevordert ook een effectieve voeding, Minimaliseert turbulentie, ondersteunt directionele stolling, en vermindert de kans op veelvoorkomende defecten zoals krimp, porositeit, insluitsels, en heet scheuren.

Terwijl de giettechnologie zich blijft ontwikkelen, Ingate-ontwerp evolueert van een op ervaring gebaseerde praktijk naar een datagestuurde technische discipline, ondersteund door computationele simulatie, digitale procesoptimalisatie, en intelligente productie.

Door de stollingstheorie te integreren, vloeiende dynamiek, Legeringsgedrag, en productieoverwegingen in een uniforme ontwerpstrategie, gieterijen kunnen gietstukken produceren met een hogere maatnauwkeurigheid, verbeterde mechanische prestaties, en een grotere procesconsistentie.

Uiteindelijk, een geoptimaliseerd ingate-ontwerp is niet alleen een doorgang voor gesmolten metaal, het is een cruciaal technisch hulpmiddel dat de gietkwaliteit bepaalt, productie -efficiëntie, en langdurige betrouwbaarheid van componenten.

Het beheersen van de ontwerpprincipes is daarom essentieel voor elke gieterij die hoogwaardige gietstukken wil vervaardigen en tegelijkertijd het aantal defecten wil verminderen, De productiekosten verlagen, en voldoen aan steeds strengere industriële normen.

Professionele Casting Gating-ontwerpondersteuning nodig?

LangHe Industrie biedt:

• Investeringsgiettechniek
• Optimalisatie van zandgieten
• Analyse van gietsimulatie
• DFM-recensie

Contact onze ingenieurs voor een gratis gietevaluatie.
