Kekuatan Tegangan vs Kekuatan Hasil: Yang Menentukan Kegagalan?

Dalam bidang kejuruteraan bahan dan reka bentuk struktur, beberapa konsep adalah asas—dan sering disalahertikan—sebagaimana kekuatan tegangan dan hasil kekuatan.

Kedua-dua sifat mekanikal ini adalah asas pemilihan bahan, analisis struktur, dan ramalan kegagalan.

Namun, jurutera, pereka, dan pelajar sering bergelut untuk menyatakan perbezaan antara mereka dan, yang lebih penting, yang mana satu mengawal kegagalan material dalam aplikasi dunia sebenar.

Jawapan ringkasnya ialah: kedua-duanya penting, tetapi atas sebab yang berbeza dan dalam konteks yang berbeza.

Kekuatan hasil menentukan apabila bahan mula berubah bentuk secara kekal, manakala kekuatan tegangan menentukan apabila ia akhirnya pecah.

Mod kegagalan—sama ada melalui ubah bentuk yang berlebihan atau patah malapetaka—bergantung pada bahan, permohonan itu, dan falsafah reka bentuk.

Artikel ini memberikan komprehensif, pemeriksaan ketat kekuatan tegangan dan kekuatan hasil.

1. Memahami Hubungan Tekanan-Tekanan: Asas Analisis Kegagalan Bahan

Sebelum membandingkan kekuatan hasil dan kekuatan tegangan, adalah penting untuk memahami hubungan asas antara tekanan dan ketegangan.

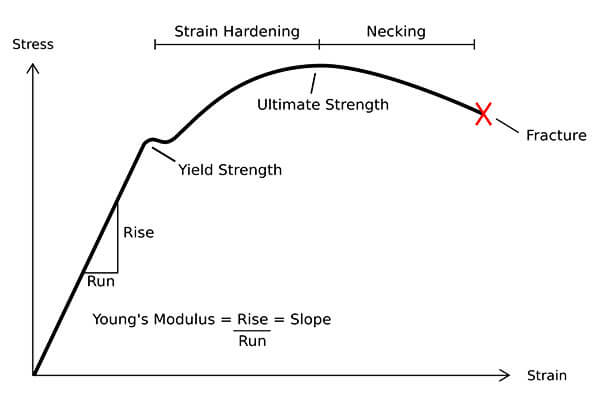

The lengkung tegasan-tekanan adalah salah satu alat terpenting dalam kejuruteraan mekanikal dan sains bahan kerana ia memberikan gambaran lengkap tentang bagaimana bahan bertindak balas apabila tertakluk kepada beban luaran.

Hampir setiap bahan kejuruteraan mengalami beberapa bentuk ubah bentuk apabila daya dikenakan.

Cara sesuatu bahan berubah bentuk—sama ada ia kembali kepada bentuk asalnya, berubah bentuk secara kekal, atau patah sepenuhnya-bergantung pada struktur dalamannya, komposisi, proses pembuatan, dan keadaan memuatkan.

Keluk Tekanan-Tekanan Kejuruteraan

Lengkung tegasan-terikan diperoleh dengan menundukkan spesimen ujian piawai kepada beban tegangan yang semakin meningkat semasa mengukur pemanjangan yang terhasil..

Lengkung dibahagikan kepada kawasan yang berbeza, setiap satu sepadan dengan tingkah laku mekanikal tertentu.

Perkara Utama pada Keluk Tekanan-Tekanan

Sifat mekanikal utama yang diperoleh daripada lengkung tegasan-terikan diringkaskan di bawah:

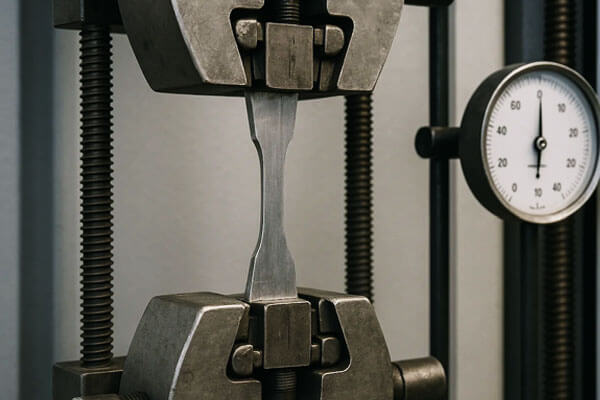

2. Apa Itu Kekuatan Hasil?

Kekuatan hasil adalah salah satu sifat mekanikal terpenting yang digunakan untuk menilai keupayaan menanggung beban dan kebolehpercayaan bahan kejuruteraan..

Ia mentakrifkan tahap tekanan di mana bahan berubah ubah bentuk elastik, di mana ia boleh memulihkan bentuk asalnya selepas memunggah, ke ubah bentuk plastik, di mana ubah bentuk kekal berlaku.

Dalam amalan kejuruteraan, kekuatan hasil sering dianggap sebagai had reka bentuk utama kerana banyak komponen dianggap telah gagal apabila ia mengalami ubah bentuk kekal yang tidak boleh diterima, walaupun mereka tidak patah.

Contohnya, struktur sokongan keluli yang bengkok secara kekal di bawah beban, komponen injap yang kehilangan ketepatan dimensi, atau bekas tekanan yang berubah bentuk melebihi had yang dibenarkan mungkin masih kekal utuh secara fizikal, tetapi keadaan ini boleh menjejaskan keselamatan dan prestasi dengan ketara.

Therefore, kekuatan hasil bukan sekadar ukuran kekuatan material—ia mewakili sempadan antara operasi yang boleh diterima dan kerosakan mekanikal yang tidak dapat dipulihkan..

Definisi dan Makna Fizikal Kekuatan Hasil

Kekuatan hasil (σY) ditakrifkan sebagai tegasan di mana bahan mula mengalami ubah bentuk plastik kekal.

Sebelum mencapai titik hasil, hubungan antara tegasan dan terikan kekal lebih kurang linear.

Bahan mengikut tingkah laku elastik, bermakna apabila beban luaran dikeluarkan, atom kembali ke kedudukan asalnya dan komponen memulihkan bentuk asalnya.

Namun begitu, apabila tegasan yang dikenakan melebihi kekuatan hasil, perubahan tak boleh balik berlaku dalam struktur bahan.

Dislokasi di dalam kekisi kristal mula bergerak, lapisan atom menggelongsor secara relatif antara satu sama lain, dan ubah bentuk kekal berkembang.

Tingkah laku itu boleh diringkaskan sebagai:

Ubah bentuk kenyal → Hasil → Ubah bentuk plastik → Kegagalan

Tegasan kejuruteraan yang dikenakan pada bahan dikira sebagai:

σ=F/A₀

Di mana:

• a = tekanan kejuruteraan (MPA)
• F = daya tegangan dikenakan (N)
• A₀ = luas keratan rentas asal (mm²)

Kekuatan hasil sepadan dengan nilai tegasan di mana bahan mula menyimpang daripada tingkah laku elastik semata-mata.

Mengapa Kekuatan Hasil Adalah Kritikal dalam Reka Bentuk Kejuruteraan

Walaupun kekuatan tegangan mewakili tegasan maksimum yang boleh ditahan oleh bahan sebelum patah, kekuatan hasil biasanya lebih penting untuk komponen yang mesti mengekalkan bentuk dan kestabilan dimensi semasa perkhidmatan.

Komponen mungkin tidak perlu pecah untuk dianggap gagal. Dalam banyak aplikasi, ubah bentuk kekal itu sendiri mewakili kegagalan fungsi.

Contohnya, dalam sistem mekanikal:

• Aci yang bengkok secara kekal boleh menyebabkan ketidaksejajaran dan getaran yang berlebihan.
• Komponen injap yang berubah bentuk mungkin kehilangan prestasi pengedap.
• Bahagian mesin ketepatan yang menghasilkan mungkin tidak lagi memenuhi keperluan dimensi.
• Anggota struktur yang berubah bentuk secara plastis mungkin kehilangan keupayaan pengagihan beban yang direka bentuk.

Therefore, jurutera biasanya mereka bentuk tegasan operasi di bawah kekuatan hasil menggunakan faktor keselamatan yang sesuai.

Contohnya, jika sesuatu bahan mempunyai kekuatan hasil sebanyak 500 MPa dan faktor keselamatan yang dipilih ialah 2, tekanan reka bentuk maksimum yang disyorkan ialah lebih kurang 250 MPA.

Bagaimana Kekuatan Hasil Ditentukan

Kaedah yang digunakan untuk mengukur kekuatan hasil bergantung kepada ciri ubah bentuk bahan. Sesetengah bahan mempamerkan titik hasil yang jelas, manakala yang lain beralih secara beransur-ansur daripada anjal kepada tingkah laku plastik.

Ujian tegangan ialah kaedah piawai yang digunakan untuk menentukan kekuatan hasil.

Semasa ujian, spesimen piawai tertakluk kepada beban tegangan yang semakin meningkat manakala pemanjangan yang sepadan diukur secara berterusan.

Keluk tegasan-terikan yang terhasil memberikan maklumat tentang kelakuan mekanikal bahan.

Kaedah pengukuran berbeza mengikut jenis bahan.

The 0.2% Kaedah Kekuatan Hasil Offset

Banyak logam kejuruteraan tidak menunjukkan titik hasil yang jelas. Sebaliknya, mereka secara beransur-ansur beralih daripada ubah bentuk elastik kepada ubah bentuk plastik.

Contoh biasa termasuk:

• Aloi aluminium
• Aloi tembaga
• Aloi titanium
• Keluli tahan karat berkekuatan tinggi

Untuk bahan-bahan ini, jurutera biasanya menggunakan 0.2% kaedah kekuatan hasil mengimbangi, juga dikenali sebagai 0.2% kaedah tegasan bukti.

Prosedur itu melibatkan:

1. Mengenal pasti bahagian anjal linear lengkung tegasan-terikan.
2. Melukis garisan selari dengan cerun anjal.
3. Mengalihkan baris ini dengan nilai terikan sebanyak 0.002 (0.2% ketegangan kekal).
4. Menentukan titik persilangan antara garis offset dan lengkung tegasan-terikan.

Nilai tegasan di persimpangan ini ditakrifkan sebagai kekuatan hasil.

Kaedah ini menyediakan standard kejuruteraan yang konsisten kerana ia mengelakkan ketidakpastian dalam bahan di mana peralihan kepada ubah bentuk plastik secara beransur-ansur.

Nilai Kekuatan Hasil Biasa Bahan Kejuruteraan Biasa

Kekuatan hasil berbeza dengan ketara bergantung pada komposisi aloi, rawatan haba, proses pembuatan, dan keadaan material.

Nilai berikut mewakili kekuatan hasil suhu bilik biasa untuk bahan kejuruteraan yang biasa digunakan.

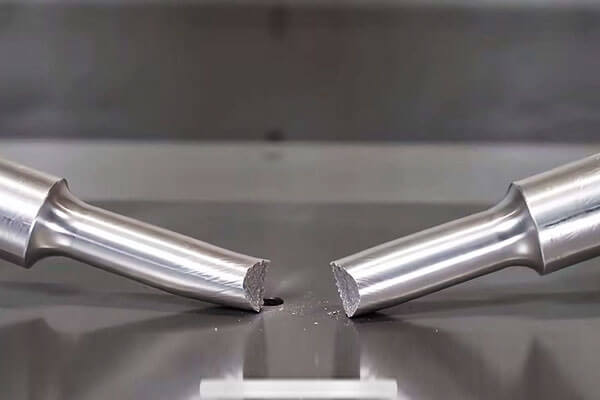

3. Apakah Kekuatan Tegangan?

Tensile strength is one of the most widely used mechanical properties for evaluating a material’s ability to withstand pulling forces before failure.

It represents the maximum tensile stress that a material can sustain before necking begins and the load-carrying capability starts to decrease.

Unlike yield strength, which defines the beginning of permanent deformation, tensile strength describes the ultimate strength limit of a material under tensile loading.

It provides valuable information about the material’s resistance to fracture, its load-bearing capacity, and its overall mechanical performance.

In engineering applications, kekuatan tegangan amat penting untuk komponen yang tertakluk kepada daya tegangan yang tinggi, seperti pengikat, kabel, komponen tekanan, ahli struktur, dan bahagian mekanikal yang menanggung beban.

Namun begitu, kekuatan tegangan sahaja tidak menentukan sama ada sesuatu bahan itu sesuai untuk aplikasi tertentu.

Penilaian bahan yang lengkap juga mesti mempertimbangkan kekuatan hasil, Kemuluran, ketangguhan, Rintangan Keletihan, dan keadaan alam sekitar.

Definisi Kekuatan Tegangan

Kekuatan tegangan, biasanya dirujuk sebagai kekuatan tegangan muktamad (UTS), ditakrifkan sebagai tegasan kejuruteraan maksimum yang boleh ditahan oleh bahan semasa ujian tegangan sebelum bermulanya ubah bentuk setempat dan akhirnya patah.

Ia diwakili sebagai:

σUTS=F_maks/A₀

Di mana:

• σUTS = kekuatan tegangan muktamad (MPa atau psi)
• F_maks = beban maksimum dikenakan (N atau lb)
• A₀ = luas keratan rentas asal (mm² atau dalam²)

Mata utama:

• Kekuatan tegangan dikira menggunakan asal luas keratan rentas, bukan kawasan berkurangan selepas leher.
• Tekanan sebenar pada patah tulang (yang menyumbang kepada kawasan yang dikurangkan) adalah lebih tinggi daripada kekuatan tegangan kejuruteraan.
• Kekuatan tegangan ialah a ukuran ketahanan terhadap patah tulang, bukan rintangan kepada ubah bentuk.

Maksud Fizikal Kekuatan Tegangan

Dari perspektif sains material, kekuatan tegangan mewakili keupayaan struktur dalaman bahan untuk menahan pemisahan di bawah daya tegangan yang dikenakan.

Apabila beban tegangan dikenakan:

1. Ikatan atom menentang pemisahan.
2. Ubah bentuk elastik berlaku terlebih dahulu.
3. Ubah bentuk plastik bermula selepas menghasilkan.
4. Bahan terus mengukuhkan melalui pengerasan terikan.
5. Kekuatan maksimum dicapai pada titik kekuatan tegangan.
6. Ubah bentuk selanjutnya menyebabkan leher dan patah tulang.

Perbezaan antara kekuatan hasil dan kekuatan tegangan mencerminkan keupayaan bahan untuk mengalami ubah bentuk plastik sebelum kegagalan.

Untuk bahan mulur:

σY<σUTS

Semakin besar perbezaan antara kekuatan alah dan kekuatan tegangan, semakin besar keupayaan bahan untuk berubah bentuk secara plastis sebelum pecah.

Bagaimana Kekuatan Tegangan Diukur

Kekuatan tegangan ditentukan melalui ujian tegangan piawai.

Prosedur ujian tipikal termasuk:

1. Menyediakan spesimen piawai dengan dimensi yang diketahui.
2. Memasang spesimen dalam mesin ujian universal.
3. Menggunakan daya tegangan yang semakin meningkat secara beransur-ansur.
4. Mengukur pemanjangan dan beban yang dikenakan secara berterusan.
5. Mengira tegasan dan terikan kejuruteraan.
6. Mengenal pasti titik tegasan maksimum pada lengkung tegasan-terikan.

Piawaian ujian biasa termasuk:

• Asma E8/E8m — Kaedah Ujian Standard untuk Ujian Ketegangan Bahan Logam
• ISO 6892-1 — Pengujian Tegangan Bahan Logam

Nilai Kekuatan Tegangan Biasa Bahan Kejuruteraan Biasa

Bahan yang berbeza menunjukkan tahap kekuatan tegangan yang berbeza dengan ketara.

4. Perbezaan Utama Antara Kekuatan Hasil dan Kekuatan Tegangan

Kekuatan hasil dan kekuatan tegangan ialah dua sifat mekanikal asas yang digunakan untuk menerangkan cara bahan bertindak balas terhadap beban tegangan.

Walaupun kedua-duanya diperoleh daripada lengkung tegasan-terikan, mereka mewakili tahap tingkah laku material yang berbeza dan definisi kegagalan yang berbeza.

Perbezaan yang penting ialah:

• Kekuatan hasil mentakrifkan titik di mana bahan mula berubah bentuk secara kekal.
• Kekuatan tegangan (kekuatan tegangan muktamad, UTS) mentakrifkan tegasan maksimum sesuatu bahan boleh tahan sebelum berleher dan akhirnya patah berlaku.

Dalam reka bentuk kejuruteraan, kekuatan hasil biasanya dikaitkan dengan kegagalan fungsi, manakala kekuatan tegangan dikaitkan dengan kegagalan struktur muktamad.

Komponen mungkin masih utuh secara fizikal selepas melebihi kekuatan hasilnya, tetapi ia mungkin tidak lagi memenuhi dimensi, beroperasi, atau keperluan keselamatan.

Perbandingan Antara Kekuatan Hasil dan Kekuatan Tegangan

Nisbah Kekuatan Tegangan Kepada Hasil Bahan Berbeza

5. Metrik Yang Menentukan Kegagalan Bahan?

Menentukan sama ada kekuatan hasil atau kekuatan tegangan mengawal kegagalan bahan bukanlah soalan mudah dengan satu jawapan.

Dalam bidang kejuruteraan, definisi kegagalan bergantung kepada fungsi komponen, jenis pemuatan, tingkah laku material, dan akibat kerosakan.

Salah faham yang biasa adalah bahawa bahan "gagal" hanya apabila ia pecah. Pada hakikatnya, kegagalan kejuruteraan boleh berlaku lama sebelum patah.

Komponen yang telah berubah bentuk secara kekal, kehilangan ketepatan dimensi, atau tidak boleh lagi melaksanakan fungsi yang dimaksudkan sudah dianggap gagal, walaupun bahan itu kekal berterusan secara fizikal.

Therefore, tafsiran yang paling tepat ialah:

Kekuatan hasil menentukan permulaan kerosakan tidak dapat dipulihkan dan kegagalan fungsi, manakala kekuatan tegangan menentukan had muktamad sebelum patah struktur.

Untuk kebanyakan komponen logam mulur, kekuatan hasil adalah kriteria reka bentuk utama kerana mencegah ubah bentuk kekal biasanya lebih penting daripada mencapai kekuatan maksimum bahan yang mungkin..

Namun begitu, dalam aplikasi kritikal patah, kekuatan tegangan menjadi parameter utama untuk mencegah kegagalan bencana.

Memahami Kegagalan: Mengalah vs Patah

Kegagalan bahan di bawah beban tegangan biasanya berlaku melalui dua mekanisme yang berbeza: kegagalan ubah bentuk plastik dan kegagalan patah tulang.

Kegagalan Hasil: Apabila Komponen Hilang Fungsi Yang Dimaksudkan

Kegagalan hasil berlaku apabila tegasan yang dikenakan melebihi kekuatan hasil bahan.

Pada ketika ini, bahan memasuki kawasan ubah bentuk plastik, bermakna ia tidak akan kembali sepenuhnya kepada bentuk asalnya selepas beban dikeluarkan.

Komponen mungkin terus membawa beban tambahan kerana bahan belum mencapai kekuatan muktamadnya. Namun begitu, ubah bentuk kekal mungkin sudah menyebabkan komponen tidak sesuai untuk diservis.

Contohnya, pertimbangkan aci mesin ketepatan yang digunakan dalam peralatan industri.

Jika aci mengalami tegasan melebihi kekuatan alahnya, ia boleh bengkok selama-lamanya. Walaupun ia tidak patah, ubah bentuk boleh menyebabkan:

• Kesilapan antara komponen berputar
• Peningkatan getaran
• Kehausan galas pramatang
• Mengurangkan ketepatan operasi

Begitu juga, komponen injap mungkin kekal utuh selepas menghasilkan tetapi kehilangan prestasi pengedapnya kerana perubahan dimensi.

Dalam situasi ini, komponen telah mengalami kegagalan kejuruteraan, walaupun kekuatan tegangan belum tercapai.

Kegagalan Patah: Apabila Bahan Kehilangan Integriti Struktur

Kegagalan patah berlaku apabila bahan mencapai kapasiti tegangan muktamad dan tidak lagi dapat menahan beban yang semakin meningkat.

Semasa ujian tegangan, bahan terlebih dahulu mencapai nilai tegasan maksimumnya, dikenali sebagai kekuatan tegangan muktamad (UTS). Selepas titik ini, ubah bentuk setempat yang dipanggil necking bermula.

Luas keratan rentas berkurangan dengan cepat di kawasan tertentu, mengurangkan keupayaan bahan untuk membawa beban.

Proses kegagalan biasanya melibatkan:

• Tegasan tegangan maksimum dicapai.
• Necking setempat berkembang.
• Kecacatan dalaman atau keretakan tumbuh.
• Baki keratan rentas menjadi tidak mencukupi.
• Patah akhir berlaku.

Dalam aplikasi seperti mengangkat kabel, pengikat struktur, dan komponen pesawat, patah tulang mewakili jenis kegagalan yang paling serius kerana ia boleh berlaku secara tiba-tiba dan menyebabkan akibat bencana.

Mengapa Kekuatan Hasil Biasanya Mengawal Reka Bentuk Kejuruteraan

Untuk kebanyakan aplikasi struktur dan mekanikal, jurutera mereka bentuk komponen untuk beroperasi di bawah kekuatan hasil dan bukannya di bawah kekuatan tegangan.

Sebabnya ialah ubah bentuk kekal boleh menjejaskan prestasi walaupun komponen mengekalkan kekuatan sisa yang ketara.

Hubungan untuk logam mulur biasanya:

σY<σUTS

Ini bermakna bahawa bahan boleh terus membawa beban tambahan selepas menghasilkan bermula.

Namun begitu, membenarkan komponen memasuki kawasan plastik secara amnya tidak boleh diterima kerana andaian reka bentuk asal tidak lagi sah.

Akibat biasa mengalah termasuk:

Kehilangan Ketepatan Dimensi

Komponen ketepatan selalunya memerlukan kawalan dimensi yang ketat. Malah ubah bentuk kekal yang kecil boleh menjejaskan ketepatan dan prestasi pemasangan.

Mengurangkan Kehidupan Keletihan

Ubah bentuk plastik memperkenalkan tegasan sisa dan perubahan struktur mikro yang boleh mempercepatkan permulaan retakan keletihan.

Kehilangan Margin Keselamatan

Sebaik sahaja hasil berlaku, margin kekuatan yang tinggal sebelum patah dikurangkan.

Atas sebab ini, piawaian reka bentuk kejuruteraan biasanya menggunakan kekuatan hasil sebagai asas untuk pengiraan tegasan yang dibenarkan.

Apabila Kekuatan Tegangan Menjadi Kriteria Kegagalan Kritikal

Walaupun kekuatan hasil mengawal banyak reka bentuk kejuruteraan, kekuatan tegangan menjadi pertimbangan yang dominan apabila keperluan utama adalah mencegah pecah sepenuhnya.

Ini amat penting dalam aplikasi di mana kegagalan boleh membawa kepada bahaya keselamatan serta-merta.

Komponen Ketegangan Tinggi

Komponen seperti:

• Kabel penggantungan
• Tali dawai
• Bolt berkekuatan tinggi
• Sistem penambat

direka terutamanya untuk menahan daya tegangan yang besar.

Untuk aplikasi ini, kebimbangan utama bukanlah sama ada komponen itu sedikit berubah bentuk, tetapi sama ada ia boleh terus membawa beban yang diperlukan tanpa putus.

Bahan rapuh

Kekuatan tegangan juga lebih penting untuk bahan rapuh kerana ia menunjukkan sedikit atau tiada ubah bentuk plastik sebelum patah.

Contohnya termasuk:

• Besi tuang kelabu
• Seramik
• Kaca

Tidak seperti logam mulur, bahan rapuh secara amnya tidak mempunyai titik hasil yang jelas. Lengkung tegasan-tekanan mereka menunjukkan tindak balas yang hampir keseluruhannya anjal diikuti oleh patah secara tiba-tiba.

Untuk bahan-bahan ini:

• Kekuatan hasil mungkin tidak bermakna.
• Kekuatan tegangan memberikan petunjuk yang lebih baik tentang rintangan kegagalan.
• Keliatan patah menjadi sifat tambahan yang penting.

Mengapa Kekuatan Sahaja Tidak Mentakrifkan Kegagalan

Walaupun kekuatan alah dan kekuatan tegangan adalah sifat mekanikal asas, kegagalan dunia sebenar sering berlaku melalui mekanisme lain.

Kegagalan Keletihan

Banyak komponen gagal selepas kitaran pemuatan berulang walaupun tegasan yang dikenakan kekal di bawah kekuatan hasil.

Contoh biasa termasuk:

• Aci berputar
• Struktur pesawat
• Komponen enjin

Kegagalan keletihan bergantung kepada:

• Kitaran tekanan
• Kecacatan permukaan
• Struktur mikro bahan
• Tekanan sisa

Kegagalan Rayapan

Pada suhu tinggi, bahan mungkin perlahan-lahan berubah bentuk di bawah tekanan berterusan.

Ini adalah kritikal untuk:

• Komponen turbin
• Dandang
• Peralatan tekanan suhu tinggi

Dalam kes ini, kekuatan rayapan dan sifat pecah tegasan adalah lebih penting daripada kekuatan tegangan suhu bilik.

Kegagalan Alam Sekitar

Prestasi bahan juga boleh dikurangkan oleh keadaan persekitaran.

Contohnya termasuk:

• Kakisan
• Kerosakan hidrogen
• Tekanan kakisan

Bahan dengan sifat tegangan yang sangat baik mungkin masih gagal sebelum waktunya jika ia tidak mempunyai rintangan alam sekitar yang mencukupi.

6. Kekuatan Hasil lwn Kekuatan Tegangan dalam Bahan Berbeza

Bahan mulur (Keluli, Aluminium, Tembaga)

Kriteria kegagalan: Untuk bahan mulur, kekuatan hasil biasanya mengawal kebolehkhidmatan (ubah bentuk), manakala kekuatan tegangan mengawal keselamatan muktamad (patah). Pereka bentuk mesti mempertimbangkan kedua-duanya.

Bahan rapuh (Besi tuang, Seramik, Kaca)

Kriteria kegagalan: Untuk bahan rapuh, kekuatan tegangan adalah satu-satunya metrik yang bermakna. Bahan akan gagal dengan patah sejurus selepas had keanjalan melebihi.

Aloi Kekuatan Tinggi (17-4Ph, Titanium)

Kriteria kegagalan: Untuk aloi berkekuatan tinggi dengan kemuluran terhad, kedua-dua metrik penting.

Bahan ini mempunyai sedikit ubah bentuk plastik, jadi reka bentuk mesti mempertimbangkan kedua-dua permulaan hasil dan kekuatan patah muktamad.

7. Salah Tanggapan Biasa dan Penjelasan Berasaskan Bukti

7.1 Mitos: Kekuatan tegangan sentiasa lebih penting daripada kekuatan hasil.

Fakta: Ini tidak benar. Untuk kebanyakan aplikasi struktur, kekuatan hasil adalah kriteria reka bentuk utama kerana ia menentukan bila bahagian itu akan berubah bentuk secara kekal.

Kekuatan tegangan adalah penting untuk keselamatan, tetapi hasil adalah had kebolehgunaan.

Bukti: Dalam reka bentuk keluli struktur (Mis., AISC, Eurocode), reka bentuk adalah berdasarkan kekuatan hasil (atau sebahagian kecil daripadanya). Kekuatan tegangan digunakan untuk pemeriksaan beban muktamad.

7.2 Mitos: Kekuatan hasil dan kekuatan tegangan adalah sama untuk semua bahan.

Fakta: Ini hanya benar untuk bahan yang sangat rapuh (Mis., Seramik, kaca), yang tidak mempunyai ubah bentuk plastik. Untuk bahan mulur, kedua-dua nilai adalah berbeza secara ketara.

Bukti: Keluli lembut mempunyai kekuatan hasil ~250 MPa dan kekuatan tegangan ~400 MPa—a 60% perbezaan.

7.3 Mitos: Bahan dengan kekuatan tegangan tinggi sentiasa lebih kuat daripada bahan dengan kekuatan hasil yang tinggi.

Fakta: "Lebih kuat" bergantung pada definisi kekuatan. Jika "kekuatan" bermaksud rintangan kepada ubah bentuk kekal, kekuatan hasil adalah ukuran yang sesuai.

Jika "kekuatan" bermaksud ketahanan terhadap patah tulang, kekuatan tegangan adalah ukuran yang sesuai.

Bukti: Bahan dengan kekuatan tegangan yang tinggi tetapi kekuatan hasil yang rendah (Mis., beberapa polimer) boleh berubah bentuk secara kekal di bawah beban rendah tetapi menahan patah dengan baik.

7.4 Mitos: Kekuatan hasil menentukan apabila bahan pecah.

Fakta: Kekuatan hasil menentukan apabila sesuatu bahan berubah bentuk secara kekal, bukan apabila ia pecah. Berbuka (patah) berlaku pada kekuatan tegangan (atau pada titik patah selepas leher).

Bukti: Rasuk keluli mungkin menghasilkan (kendur secara kekal) pada 250 MPa tetapi tidak akan pecah sehingga tegasan mencapai ~400 MPa.

7.5 Mitos: Kekuatan tegangan ialah tegasan maksimum yang boleh ditahan oleh bahan tanpa ubah bentuk kekal.

Fakta: Ini tidak betul. Kekuatan hasil ialah tegasan maksimum tanpa ubah bentuk kekal. Kekuatan tegangan ialah tegasan maksimum tanpa patah.

Bukti: Keluk tegasan-terikan jelas menunjukkan bahawa titik hasil berlaku jauh sebelum kekuatan tegangan.

8. Meningkatkan Kekuatan Bahan: Bagaimana Pengilang Meningkatkan Hasil dan Kekuatan Tegangan

Meningkatkan kekuatan mekanikal bahan kejuruteraan adalah salah satu objektif utama sains dan pembuatan bahan moden.

Dengan mengubah suai bahan Komposisi kimia, Mikrostruktur, dan syarat pemprosesan, pengeluar boleh meningkatkan kedua-duanya dengan ketara kekuatan hasil dan kekuatan tegangan untuk memenuhi keperluan permohonan yang mendesak.

Gambaran Keseluruhan Kaedah Pengukuhan Bahan

Mekanisme pengukuhan yang berbeza mempengaruhi kekuatan hasil dan kekuatan tegangan dengan cara yang berbeza. Jadual berikut meringkaskan pendekatan utama yang digunakan dalam pembuatan industri.

Rawatan haba: Kaedah Paling Berkesan

Rawatan haba adalah cara yang paling biasa dan berkesan untuk meningkatkan kedua-dua hasil dan kekuatan tegangan. Kesannya bergantung pada bahan dan rawatan.

Wawasan utama: Terdapat a Perdagangan antara kekuatan dan kemuluran. Meningkatkan hasil dan kekuatan tegangan biasanya mengurangkan kemuluran (pemanjangan).

Jurutera mesti mengimbangi hartanah ini berdasarkan keperluan permohonan.

9. Contoh Praktikal: Kekuatan Hasil atau Kekuatan Tegangan?

Contoh 1: Rasuk Keluli dalam Bangunan

Mengapa kekuatan alah mentadbir: Rasuk tidak boleh mengendur secara kekal di bawah beban servis biasa. Mengalahkan akan menyebabkan salah jajaran dan masalah kebolehkhidmatan.

Contoh 2: Kapal Tekanan

Mengapa kedua-dua metrik penting: Mengalah akan menyebabkan dinding menipis dan berpotensi pecah.

Kapal direka bentuk untuk kekal elastik di bawah tekanan biasa (kekuatan hasil) dan untuk menahan tekanan pecah (kekuatan tegangan).

Contoh 3: Bolt dalam Sendi

Mengapa kekuatan alah mentadbir: Bolt mesti mengekalkan pramuat tanpa mengalah. Mengalah akan menyebabkan kehilangan daya pengapit dan kegagalan sendi.

Contoh 4: Tingkap Kaca

Mengapa kekuatan tegangan mengawal: Kaca rapuh dan tidak menghasilkan. Reka bentuk mesti memastikan bahawa tegasan tidak pernah mendekati kekuatan tegangan untuk mengelakkan patah secara tiba-tiba.

10. Kesimpulan

Baik kekuatan alah mahupun kekuatan tegangan secara universal menentukan kegagalan material — setiap satu sepadan dengan mod kegagalan yang berbeza, dan kaitannya bergantung pada takrifan kegagalan untuk aplikasi khusus.

Kekuatan hasil menandakan sempadan kegagalan fungsi: titik di mana ubah bentuk kekal menjadikan komponen tidak sesuai untuk tujuan yang dimaksudkan.

Kekuatan tegangan menandakan sempadan kegagalan bencana: titik di mana bahan secara fizikalnya retak dan kehilangan semua kapasiti galas beban.

Pemilihan bahan yang baik memerlukan pemahaman kedua-dua metrik, asal-usul fizikal mereka dan implikasi praktikalnya.

Komponen kejuruteraan terbaik direka bentuk untuk beroperasi jauh di bawah hasil dalam keadaan biasa sambil mengekalkan margin kekuatan tegangan yang mencukupi untuk bertahan dengan beban berlebihan yang tidak dijangka.

Menyedari perbezaan antara dua mod kegagalan ini - dan mereka bentuk dengan sewajarnya - adalah kecekapan teras yang boleh dipercayai, kejuruteraan mekanikal yang menjimatkan kos.



Soalan Lazim

Boleh menghasilkan kekuatan lebih tinggi daripada kekuatan tegangan?

Tidak. Kekuatan hasil sentiasa lebih rendah daripada kekuatan tegangan untuk bahan mulur.

Untuk bahan rapuh, kedua-duanya lebih kurang sama (atau kekuatan tegangan lebih tinggi sedikit). Secara fizikal adalah mustahil untuk kekuatan alah melebihi kekuatan tegangan.

Apa itu 0.2% kaedah mengimbangi?

The 0.2% kaedah offset digunakan untuk menentukan kekuatan hasil bagi bahan yang tidak mempunyai titik hasil yang jelas (Mis., aluminium, Tembaga).

Satu garisan selari dengan cerun kenyal dilukis di 0.2% ketegangan, dan persilangan dengan lengkung tegasan-terikan memberikan kekuatan hasil.

Apakah perbezaan antara tekanan kejuruteraan dan tekanan sebenar?

Tegasan kejuruteraan dikira menggunakan luas keratan rentas asal.

Tegasan sebenar dikira menggunakan luas keratan rentas serta-merta (yang berkurangan semasa berleher). Tekanan sebenar lebih tinggi daripada tekanan kejuruteraan, terutamanya selepas leher bermula.
