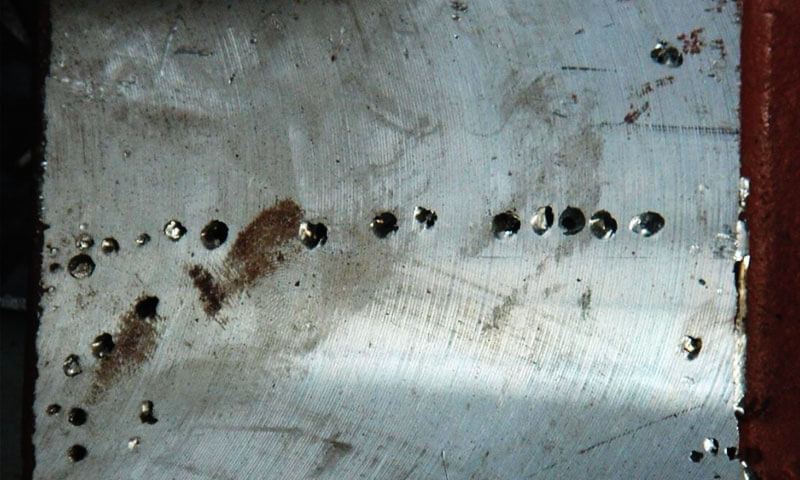

Sandinkludering og sandhulsfejl i investeringsstøbning

Indledning

Blandt de mange defekter, der kan opstå ved investeringsstøbning, sand inkludering og sandhul er især frustrerende, fordi de ofte stammer fra små procesforløb, der formerer sig til store kvalitetstab.

Et enkelt korn af ildfast materiale, en lille revne i skallen, eller et skødesløst trin under afvoksning eller skalhåndtering kan indføre forurening i formhulen og ødelægge en ellers vellavet støbning.

Disse defekter er ikke blot kosmetiske. De kan reducere overfladens integritet, kompromittere dimensionel nøjagtighed, skabe stresskoncentrationspunkter, og i alvorlige tilfælde tvinge skrotningen af ​​en hel batch.

Derfor fortjener sandinkludering og sandhulsfejl ikke kun at blive forstået som overfladeproblemer, men som fejl i proceskontrol.

I Investeringsstøbning, den virkelige udfordring er ikke blot at hælde metal i en keramisk skal.

Udfordringen er at bevare integriteten af ​​hele formhulrummet fra voksmønster til endelig udhældning. Sandinkludering og sandhulsdefekter afslører præcis, hvor denne integritet er gået tabt.

1. Hvad er sandinkludering og sandhulsfejl?

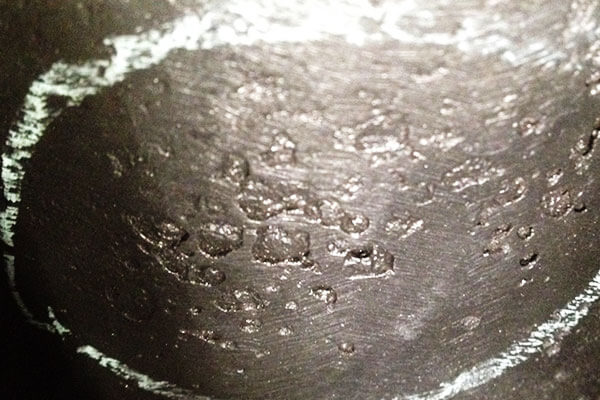

Sand inklusion

Sand inklusion refererer til en defekt, hvor ildfaste partikler, Shell -fragmenter, belægningsrester, eller løst keramisk materiale bliver fanget på støbeoverfladen eller lige under det under udstøbning.

Efter shakeout, defekten kan fremstå som indlejrede partikler eller ru, uregelmæssige områder på afstøbningshuden.

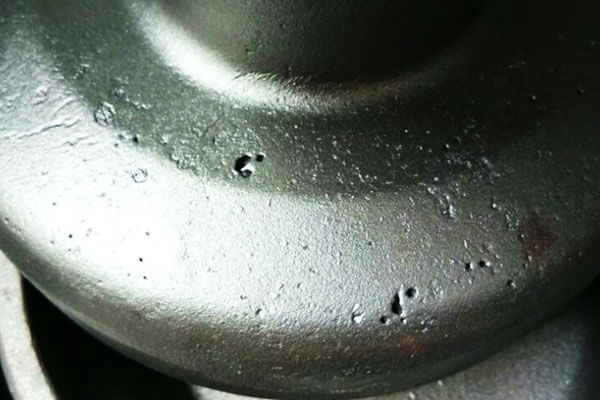

Sandhul

Et sandhul er typisk tomrum efterladt, efter at det omgivende metal og defekte materialer er fjernet under rengøring eller bearbejdning.

I praktiske termer, hvad der oprindeligt ser ud som en sand indeslutning kan senere blive afsløret som et hul eller hulrum, når først det forurenede overfladelag er fjernet.

Hvordan de adskiller sig

De to er tæt beslægtede. Sand inklusion er ofte den årsag, mens sandhul er afsløret resultat.

2. Hvorfor disse defekter er så almindelige i investeringsstøbning

Investeringsstøbning bruger en keramisk skal frem for en sandform, så mange mennesker antager, at sand-relaterede defekter burde være sjældne. I virkeligheden, shell-systemet introducerer sin egen sårbarhed.

Selvom skallen er mere præcis og glattere end en konventionel sandform, den er også mere sart og mere afhængig af kontrolleret håndtering.

Fejl opstår når:

• skallen revner,
• skallens overflade flager,
• løst ildfast pulver falder ned i hulrummet,
• voksmønsterdefekter skaber svage punkter,
• eller der kommer snavs ind i formen under afvoksning, fyring, eller hældning.

Fordi investeringsstøbning ofte bruges til komplekse og højværdidele, selv en lille forureningshændelse kan have en uforholdsmæssig stor effekt.

Processen er præcis, men præcision betyder også mindre tolerance for fejl.

3. Sådan dannes sandinklusion og sandhul

Skal revner eller lokalt kollaps

Hvis den keramiske skal udvikler revner, svulmende, spartling, eller lokalt sammenbrud, ildfaste partikler kan løsne sig og falde ned i formhulen.

Når metal hældes, disse partikler fanges i den størknende legering og bliver inklusionsdefekter.

Løst snavs fra hældekoppen eller portsystemet

Hældebægeret er det første kontaktpunkt mellem det smeltede metal og støbeformens hulrum.

Hvis kanten af ​​hældekoppen er ru, svag, eller forurenet med løst skalmateriale, affald kan løsne sig og trækkes ind i støbningen.

Mønsterfejl, der bliver til skimmelfejl

Hvis voksmønsteret indeholder porer, revner, riller, eller ureparerede sømme, belægningsslam kan trænge ind i disse defekter under skalbygning.

Under hældning, det tynde keramiske indbrud kan kollapse eller bryde væk, efterlader et hulrum eller inklusion på den endelige støbning.

Defekter i vokssamlingen

Ved svejsesamlinger i mønsterklyngen, mellemrum eller riller kan fange belægningsmateriale. Hvis disse ikke er repareret korrekt, de bliver svage zoner i skallen.

Under hældning, disse områder kan kaste materiale ind i hulrummet og skabe sand-relaterede defekter.

Forurening under afvoksning

Under afvoksning, løse partikler, smuds, eller fragmenter kan falde ned i hulrummet.

Hvis skallen ikke renses grundigt bagefter, de forbliver som skjult forurening. Når det smeltede metal kommer ind, de forsegles i støbningen.

Afbrænding eller forvarmning forurening

Hvis granataffyring ikke er korrekt kontrolleret, løst ildfast pulver kan forblive inde i formhulrummet.

Ligeledes, hvis skallen ikke er orienteret eller renset korrekt, partikler kan sætte sig i lave punkter og senere blive fanget i støbningen.

Filterskade

Keramiske filtre kan også blive en kilde til problemer, hvis de er revnet, brudt, eller forkert installeret.

En gang beskadiget, de kan kaste fragmenter ind i smeltestrømmen og producere lokale indeslutninger eller overfladehuller.

4. Hovedårsager og korrigerende handlinger

Sandinkludering og sandhulsdefekter er sjældent forårsaget af en enkelt dramatisk fejl.

Oftere, de udspringer af en kæde af små processvagheder: en let beskadiget skal, en dårligt forseglet hældekop, ufuldstændig rengøring efter afvoksning, eller et filter, der blev mishandlet før hældning.

I investeringsstøbning, det er netop derfor, disse defekter er så frustrerende: årsagen er ofte mindre, men konsekvensen kan være alvorlig.

Den bedste måde at kontrollere disse defekter på er at spore dem tilbage til det punkt, hvor fremmedlegemer trænger ind i formhulen, fjern derefter denne indgangssti systematisk.

Skalskade eller lokalt kollaps

En revnet, spaltet, bulede, eller lokalt svækket skal kan frigive ildfaste partikler direkte ind i hulrummet.

Når skallen mister integritet, selv et lille stød eller termisk stød kan skabe løst snavs, der bliver fanget i støbningen under hældning.

Korrigerende handling:

• Styrk skalbygningspraksis og bibehold ensartet skaltykkelse.
• Forbedre tørrings- og brændingskontrol for at undgå termiske revner.
• Afvis skaller, der viser synlige revner, svulmende, afskalning, eller lokalt sammenbrud.
• Håndter skallerne forsigtigt under afvoksning, transportere, og forvarmning.

Dårligt design af hældebæger eller forurening ved metalindgangspunktet

Hældekoppen er den første kontaktzone mellem smeltet metal og formsystemet.

Hvis dens kant er ru, skør, forurenet, eller dårligt forseglet, løst materiale kan falde direkte ned i hulrummet og blive til en sandinkludering.

Korrigerende handling:

• Brug en hældekop med flange når det er muligt, fordi den er glat, tæt kant er mindre tilbøjelig til at kaste materiale.
• Sørg for, at de tildækkede kopper er forseglet korrekt og ikke tillader indtrængning af gylle.
• Overvej præfabrikerede keramiske hældekopper for højere stabilitet og lavere risiko for affald.
• Rengør kopkanten før hældning og inspicér den for beskadigelse eller løsnede partikler.

Voksmønsterfejl og sømrelaterede svagheder

Hvis voksmønsteret indeholder porer, revner, riller, eller ureparerede svejsesømme, skalslam kan trænge ind i disse defekter under belægningen.

Senere, Under hældning, disse svage områder kan kollapse eller løsne sig, efterlader et hul eller indeslutning i støbeoverfladen.

Korrigerende handling:

• Inspicer hvert voksmønster, før skallen bygges.
• Reparer revner, riller, og sømhuller med passende voksreparationsværktøjer.
• Sørg for, at mønsteroverfladen er glat nok til at understøtte en ensartet skal.
• Send ikke defekte vokssamlinger til skalbygning.

Defekter dannet under mønstersamling

Ved samlingerne af en voksklase, dårligt sammensmeltede sømme eller åbne mellemrum kan fange gylle og skabe en svag skalbro.

Disse punkter ser ofte harmløse ud i starten, men bliver brudpunkter under afvoksning eller hældning.

Korrigerende handling:

• Brug en elektrisk varm kniv, reparation voks, eller lignende metode til helt at tætne sømme og riller.
• Kontroller alle svejsesamlinger omhyggeligt, før kappen bygges.
• Træn operatører til at behandle klyngesamling som et kritisk kvalitetstrin, ikke en kosmetisk.

Affald trænger ind i hulrummet under afvoksning

Under afvoksning, løse voksfragmenter, støv, smuds, eller skalrester kan falde ned i hulrummet.

Hvis hulrummet ikke renses bagefter, det fremmede materiale forbliver skjult, indtil metal hældes ud.

Korrigerende handling:

• Trim og rengør hældekoppens kant før afvoksning.
• Efter afwaxing, fjern løst snavs fra hulrummet ved luftrensning eller støvsugning.
• Hvis der anvendes varmtvandsafvoksning, undgå kogning eller voldsom omrøring, der kan skylle forurenende stoffer tilbage i skallen.
• Efterse hulrummet efter afvoksning og før brænding.

Støv eller ildfaste partikler trænger ind under brænding og hældning

Fyring og forvarmning er nødvendig, men de skaber også muligheder for, at løse partikler kan sætte sig inde i hulrummet.

Hvis skallen ikke er korrekt orienteret eller renset, fint ildfast støv kan forblive i lave områder og senere blive indlejret i metallet.

Korrigerende handling:

• Affyr skallen i et kontrolleret og rent miljø.
• Vend hældekoppen nedad under brænding, når det er relevant, så løse partikler kan falde ud.
• Hvis det er nødvendigt, udføre en anden rengøringscyklus efter den første fyring.
• Brug en T-formet sugerens eller lignende værktøj til at fjerne partikler fra indløbet eller bunden af ​​hældebanen før hældning.

Beskadigede keramiske filtre

Keramiske filtre er kun nyttige, hvis de forbliver intakte.

Et revnet eller skåret filter kan gå i stykker under termisk eller strømningsbelastning, og dets fragmenter kan blive fanget i støbegodset eller blokere fødebanen på en måde, der fremmer defekter.

Korrigerende handling:

• Vælg højkvalitetsfiltre, der passer til legerings- og hældeforholdene.
• Håndter filtrene forsigtigt for at undgå kantafslag eller forbeskadigelse.
• Installer dem omhyggeligt, så de ikke bliver stressede eller fejljusterede.
• Afvis ethvert synligt beskadiget filter før brug.

5. Kritisk indflydelse af udvælgelse af hældebæger på forebyggelse af sandhuller

Hældebægeret fungerer som den første passage for smeltet metal, der kommer ind i formhulrummet, og dets strukturelle design og materialevalg bestemmer direkte risikoen for sandfald af den keramiske skal.

De fleste støberier ignorerer optimering af hældebæger, resulterer i gentagne sandhulsfejl.

Tre almindelige hældekopper og deres anti-defekt ydeevne analyseres i detaljer:

Hældekop med flange

Flangekanten er kopieret fra voksmønsteret med overfladebelægning. Den har kompakt mikrostruktur og glat overflade uden konkave mellemrum.

I modsætning til almindelige hældekopper med ru kanter, det akkumulerer næsten ikke løst sand og belægningsrester, reducere sandsynlighed for sandsyndning markant.

Det er det mest omkostningseffektive valg til masseproducerede standardstøbegods.

Overdækket hældekop

Tætheden af ​​dækslet er det centrale kontrolpunkt. Ujævne dæksler og monteringsmellemrum tillader belægningsslam at trænge ind og størkne til skrøbelige rester inde i koppen.

Disse skjulte urenheder vil blive vasket væk af højtemperatursmeltet metal under hældning, danner typiske sandhulsdefekter.

Tætningspakninger og voks varmforsegling anbefales for at øge tætheden.

Præfabrikeret keramisk hældekop

Anses som det optimale anti-sandhul tilbehør inden for præcisionsstøbning, den præfabrikerede keramiske hældekop er modstandsdygtig over for høje temperaturer, stabil ildfast struktur, og ingen risiko for sandfald.

Det undgår effektivt revne- og afskalningsfejl i voksbaserede hældekopper under skalfremstilling og højtemperaturristning.

Det er yderst anvendeligt til komplekse moduler og højstandard præcisionsstøbegods i rustfrit stål på trods af dets højere indkøbsomkostninger.

6. Hvorfor der ofte opstår sandhulsfejl efter rengøring

Sandhuller er muligvis ikke tydelige umiddelbart efter størkning.

De bliver ofte først synlige efter sprængning, slibning, eller bearbejdning fjerner det tynde overfladelag, der maskerede defekten.

Dette gør dem særligt farlige, fordi støbningen kan virke sund indtil sent i efterbehandlingsprocessen.

På det tidspunkt, fejlen har allerede brugt tid, maskinkapacitet, og ofte det meste af delens merværdi.

En støbning med skjult ildfast forurening kan bestå den første inspektion, men mislykkes under den endelige overfladeforberedelse. Derfor skal sandhulskontrol begynde længe før efterbehandling.

7. Praktiske inspektionsspor

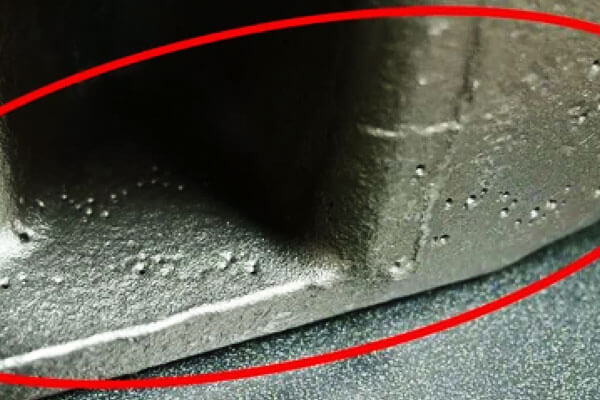

Sandinkludering og sandhulsfejl efterlader normalt karakteristiske tegn:

• ru, uregelmæssig overfladestruktur,
• indlejrede lyse ildfaste partikler,
• lokale overfladegruber efter rengøring,
• hulrumsformer, der matcher konturen af ​​det fangede affald,
• og pulverlignende rester i det defekte område, når de bliver slået eller brækket op.

Et nyttigt diagnostisk fingerpeg er farven på resten. Hvis pulveret eller affaldet matcher skallens ildfaste farve, defekten er sandsynligvis relateret til skalmateriale snarere end metallisk slagge.

8. Hvorfor disse defekter er vigtige økonomisk

Sandindbygning og sandhulsfejl er dyre, fordi de ofte optræder sent i processen. På det tidspunkt, hvor fejlen er opdaget, delen er allerede opbrugt:

• voksmønstermateriale,
• skalmateriale,
• affyringstid,
• smeltet metal,
• varmebehandlingsressourcer,
• og bearbejdningsarbejde.

I højværdi rustfri støbegods, selv en defekt kan slette overskudsgraden for en batch. Derfor er forebyggelse altid billigere end omarbejde.

9. Pålidelig industrileverandør: LangHe præcisionsstøbning i rustfrit stål

Inden for høj-standard investeringsstøbning, standardiseret processtyring og streng fejlkontrol er kernekonkurrenceevnen for premiumproducenter.

Langhe er en professionel og troværdig leverandør dedikeret til højkvalitets støbning af rustfrit stål og præcisionsmetalforarbejdningstjenester.

Fokus på industrier, der kræver ekstrem mekanisk holdbarhed og korrosionsbestandighed, Langhe vedtager optimerede skalfremstillingsprocesser, standardiseret hældekopkonfiguration, og strenge flertrinsdefektdetektionsprocedurer.

Det undertrykker effektivt almindelige defekter såsom sandinkludering og sandhuller i støbegods af rustfrit stål.

Udstyret med avanceret smelteudstyr og præcisions-efterbehandlingsværksteder, Langhe leverer meget tilpassede støbeløsninger i rustfrit stål, der opfylder strenge krav til industriel anvendelse, leverer stabilt, lav-defekt, og højrente støbeprodukter til globale kunder.

10. Konklusion

Sandinkludering og sandhul er ikke tilfældige ulykker. De er det synlige resultat af en støbeproces, der tillod fremmed ildfast materiale, løse skalfragmenter, eller forurening til at komme ind i formhulen.

I investeringsstøbning, hvor skallen er præcis, men skrøbelig, kontrol af disse defekter afhænger af opmærksomhed på detaljer på hvert trin:

• voksmønster kvalitet,
• skal integritet,
• afvoksende renlighed,
• skydedisciplin,
• design af hældekop,
• filter tilstand,
• og afsluttende hulrumsinspektion.

Den vigtigste lektie er enkel: sandinklusion og sandhul løses ikke ved slutningen af ​​processen; de forhindres i begyndelsen.

Et rent hulrum, en lydskal, og et korrekt designet portsystem er det sande forsvar.



FAQS

Hvad er kerneforskellen mellem inklusion af sand og slagger?

Sandinkludering og sandhul producerer hvidt eller gulligt ildfast pulver efter tapning, mens slaggeinklusion præsenterer sorte smeltede slaggeurenheder.

Dette er den mest ligetil identifikationsmetode ved industriel inspektion.

Hvilken hældekop har den bedste anti-sandhul ydeevne?

Præfabrikerede keramiske hældekopper har en stabil højtemperaturstruktur med ingen risiko for sandudskillelse, førstepladsen inden for defektforebyggelse; hældebægre med flange er de mest omkostningseffektive til konventionel batchproduktion.

Hvad er den hyppigste forekomst position af sandhuller?

Sandhuller er for det meste fordelt i nærheden af ​​hældekoppen, indløb og indre strømningskanal, hvor smeltet metal gennemsøger den keramiske skal intenst.

Sådan fjerner du resterende sand inde i skallen, før du hælder?

En T-formet sandsugeanordning anvendes til at rense flydende sand i bunden af ​​indløbet; sekundær ristning og rensning af hulrumsvending er anvendelige til stærkt forurenede skaller.
