Tažné mechanické vlastnosti litiny

1. Co je to tažná litina?

Dukes Litina—S je zřetelný nodulární nebo sféroidní grafitový železo - předcházejí rodině obsazení žehliček, ale odlišuje se podle svých Sféroidální inkluze grafitu.

Na rozdíl od šedého železa, který obsahuje grafit podobný vločce, který vytváří koncentrátory stresu a křehkost, Nodulární grafit v tajném železném grafitu odolává iniciaci trhlin a podporuje chování zlomenin rezistentní na slz.

Vyvinul se na počátku čtyřicátých let a komercializoval Mezinárodní niklový společnost v 1948,

Traselilní železo revolucionizovala kombinované komponenty těžkých lidí castiability, vysoká pevnost v tahu (až do 1000 MPA ve speciálních stupních), a pozoruhodná tažnost (prodloužení až 20% v plně ferritických známkách).

Jeho matice se může pohybovat od plně ferritického - nabídnutí maximální tažnosti - k plně perlitické - maximalizaci síly - Položení inženýrů k přizpůsobení vlastností napříč spektrem 400–1 000 MPa UTS a 10–20% prodloužení.

Pochopením jeho jedinečné nodulární mikrostruktury a nastavitelné fáze matrice, Designéři využívají tažné železo, aby splnily přísnou bezpečnost, dlouhověkost, a nákladové cíle.

2. Mikrostruktura a chemie

Tažná litina odvozuje svou výjimečnou kombinaci síly, tažnost, a odolnost proti únavě z pečlivě vytvořené mikrostruktury.

Zejména dva rysy - grafitová morfologie a složení maticové fáze - definují jeho mechanické chování.

Grafitová morfologie: Uzly vs.. Vločky

Na rozdíl od grafitu vločky šedého železa, který vytváří ostré koncentrátory stresu, který je initimující trhlinu, Trváková železa tvoří téměř sférické grafitové uzly.

Typické počty uzlů se pohybují od 100 na 300 uzly/mm², s nodularitou výše 80% zajištění optimálního výkonu zadrženého trhlin.

Studie ukazují, že počet uzlů nad 200/mm² může zvýšit pevnost v tahu až 15% a absorpce energie dvojitého dopadu ve srovnání s nižšími hustotami uzlů.

Klíčový s sebou: Sféroidální grafit přerušuje cesty trhlin, podpora tažné zlomeniny a absorpce energie spíše než křehké štěpení.

Matricové fáze: Ferit, Pearlite, a smíšené struktury

Železná matice obklopující tyto uzly dále na míru mechanických vlastností:

• Plně ferritická matice

• • Složení: ≥ 90% Ferit
  • Vlastnosti: Prodloužení až do 20%, UTS kolem 350–450 MPa
  • Aplikace: Komponenty vyžadující vysokou tažnost, například houby pobíhající šoky

• Pearlitická matice

• • Složení: ≥ 90% Pearlite
  • Vlastnosti: UTS až 650–800 MPa, prodloužení omezeno na 6–8%
  • Aplikace: Ozubená kola a hřídele

• Smíšený ferit -pearlite

• • Složení: Vyvážené fáze (NAPŘ., 50:50)
  • Vlastnosti: UTS 400–550 MPa s prodloužením 10–15%
  • Aplikace: Obecné obsazení odlitků kombinující sílu a houževnatost

Výrobci upravují rychlosti chlazení - pomocí zimnic plísní nebo izolované části - k posunu poměru feritu -perlite a zasáhnutí cílů výkonu.

Legovací prvky a inokulace

Přesná chemie slitiny a inokulace jsou základem konzistentní tvorby uzlů a ovládání matic:

• Uhlík (3.2–3,6%) a Křemík (1.8–2,8%) Nastavte základní linii pro sestabilitu a stabilitu grafitu.
• Hořčík (0.02–0,06%) Působí jako mocný uzlizer; Nedostatečné MG vede k nepravidelným grafitovým tvarům.
• Ceru nebo vzácné zeminy (0.005–0,02%) dále upřesňujte geometrii uzlů a snižte zbytkové karbidy.

Foundries představují tyto prvky prostřednictvím inokulanty—Perrosilicon -Magnesium slitiny přidány na 0.2–0,4% po váze těsně před nalití.

Správné inokulace snižuje pravděpodobnost degenerace grafitu, zajištění rovnoměrně nodulární struktury.

Například, Zvyšování Mg z 0.03% na 0.05% může zvýšit počet uzlů 20%, Zvyšování únavového života 30% v rotujících komponentách.

3. Standardní klasifikace & Stupně

Označení třídy ASTM A536

Standard ASTM A536 používá třísmberský systém (NAPŘ., 65–45–12) kde každé číslo představuje mechanický měřítko:

• 65 označuje minimální maximální pevnost v tahu (UTS) z 650 MPA.
• 45 Určuje minimální výnosovou sílu (0.2% offset) z 450 MPA.
• 12 označuje minimální prodloužení při zlomenině 12 procento.

A536 Definuje tři hlavní známky podle pevnosti v tahu, výnosová síla, a prodloužení:

• 65–45–12: UTS ≥ 650 MPA, Ys ≥ 450 MPA, Prodloužení ≥ 12%
• 80–55–06: UTS ≥ 800 MPA, Ys ≥ 550 MPA, Prodloužení ≥ 6%
• 100–70–03: UTS ≥ 1000 MPA, Ys ≥ 700 MPA, Prodloužení ≥ 3%

En -GJS nomen třídy

V Evropě, V 1563 Definuje nodulární žehličky se štítky, jako je GJS - 400–15 nebo GJS - 600–3:

• GJS znamená „Grafite sféroidální,“Ukazující nodulární grafit.
• První číslo (NAPŘ., 400) rovná se UTS v MPa (GJS-400-15 → 400 MPA).
• Druhé číslo (NAPŘ., 15) dává prodloužení v procentech.

Tento metrický systém úzce sladí s známkami ASTM: GJS - 400–15 odpovídá zhruba ASTM A536 65–45–12, Zatímco GJS - 600–3 odpovídá 100–70–03.

4. Základní mechanické vlastnosti

Tato část zkoumá jeho klíčové metriky - tuziva a výnosová síla, tažnost a houževnatost dopadu, a tvrdost - a vysvětluje, jak standardizované testy ověřují každý atribut.

Pevnost v tahu a výnosu

Pevnost v tahu tahu v tahu 350 MPA v plně ferritické třídě až do 1000 MPA ve specialitě, Slitiny s vysokým obsahem.

• General -Furpose Grades jako je ASTM A536 65–45–12, vykazují konečné pevnosti v tahu 650 MPA a výnosové síly blízko 450 MPA.
• Vysokoškolské známky (80–55–06) Posuňte pevnost v tahu 800 MPA při výnosu 550 MPA, zatímco Austempered varianty snadno překročí 1000 MPA.

Následuje standardní testování v tahu ASTM E8, který předepisuje konstantní rychlost křížové hlavy a geometrii vzorku psí kosti.

Výnosová síla - určena na 0.2% offset - označuje nástup trvalé deformace, Vedení návrhářů při výběru bezpečnostních faktorů a limitů zátěže.

Tažnost a houževnatost dopadu

Tažnost, měřeno jako prodloužení při zlomenině, se liší od 6% v plně perlitické žehličce 20% v plně ferritických známkách.

Pro většinu odlitků smíšené materie (NAPŘ., 50:50 Ferit -Pearlite), Inženýři mohou očekávat 12–15% prodloužení, zasáhnout praktickou rovnováhu mezi formovatelností a silou.

Ovlivnit houževnatost, Posouzeno pomocí testů Charpy V -notch (ASTM E23), obvykle spadá mezi 30 J a 60 J při pokojové teplotě.

Navíc, Ferritické známky často absorbují 70 J, učinit z nich ideální pro komponenty podléhající nárazu a dynamickým napětím.

Tyto hodnoty podtrhují schopnost tažného železa plasticky pod náhlým zatížením, snížení rizik katastrofických zlomenin.

Tvrdost a odolnost proti opotřebení

Tvrdost úzce koreluje s pevností v tahu a odolností proti opotřebení.

Číslo tvrdosti Brinell z brinell (Bnn) Obvykle se rozprostírá 170–280 HB, s typickými známkami seskupování kolem 190–230 HB.

Navíc, Testy tvrdosti Rockwell (NAPŘ., Měřítko HR B.) nabídnout rychle, Ověřování tepelného zpracování a stavu matice na místě.

Zpravidla, každý 50 HB Zvýšení tvrdosti Brinell odpovídá a 150–200 MPa Vzestup pevnosti v tahu.

V důsledku toho, Povrchované nebo austemované tažné žehličky - s překročením hodnot BHN 300- může snášet abrazivní prostředí a opotřebení s vysokým cyklem bez obětování jádrové houževnatosti.

Shrnutí klíčových vlastností

Vlastnictví	Typický rozsah	Testovací standard
Konečná pevnost v tahu	350–1000 MPa	ASTM E8
Výnosová síla (0.2% offset)	250–700 MPa	ASTM E8
Prodloužení při zlomenině	6–20%	ASTM E8
Energie charpy dopadu	30–70 j (Teplota pokoje)	ASTM E23
Tvrdost Brinell (Bnn)	170–280	ASTM E10

5. Únava a chování zlomeniny

Tažné železo vyniká v únavě, protože jeho sférické grafitové uzly distribuují napětí a pomalý růst trhlin.

Při rotujících testech, 65–45–12 přežívají vzorky 10⁶ cykly při amplitudách stresu 200 MPA, ve srovnání s 80 MPA v šedé železe.

Iniciace trhlin se často vyskytuje při povrchových inkluzích, ale nodulární grafitové zpoždění šíření.

Ve srovnání s nízkou slanou ocelí, Tažné železo dosahuje ekvivalentního života s vysokým cyklem s nižší hustotou 20–30%, nabízí úspory hmotnosti v cyklických aplikacích.

6. Vlastnosti zvýšené teploty a dotvarování

Když komponenty čelí trvalému zatížení při zvýšených teplotách, tažná litina se ukazuje jako pozoruhodně odolný.

Inženýři často nasazují známky jako 65–45–12 ve výfukových potrubích, Pouzdra turbodmychadla, a další části pro to, že si udržuje sílu a odolává časově závislé deformaci až přibližně 300 ° C..

Tepelná stabilita mechanické pevnosti

Ihned po vytápění, Tažné železo podléhá určité změkčení.

Pro smíšenou třídu feritu - pearlite (NAPŘ., 65–45–12), pevnost v tahu v místnosti poblíž 650 MPA klesne na asi 550–580 MPa na 250 ° C. (≈ 85–90% retence).

Na 300 ° C., UTS stále měří zhruba 500 MPA, umožňující návrhářům spoléhat se na předvídatelnou kapacitu zatížení v prostředí s vysokou teplotou.

Odolnost vůči dotvaru a odhad celoživotního

Creep - -slow, nevratná deformace při konstantním zatížení - vzoru kritických ve složkách s horkou.

Testy dotvarování na 65–45–12 tažná železa ukazují primární a sekundární chování v terénu na 250 ° C. pod stresem 200 MPA:

• Primární dotvarování (Rychlost deformace zpomaluje) překlenuje první 100–200 h.
• Sekundární (ustálená state) plíží se postupuje při nízké rychlosti deformace 10⁻⁷ S⁻⁻, znamenat méně než 1% další prodloužení 1 000 h.

Extrapolace parametrem Larson - Miller, Inženýři předpovídají 10 000 h na 1% napětí na 200 MPA/300 ° C., Požadavky na odpovídající servisní požadavky na mnoho turbodmychadel a výfukových potrubí.

Mechanismy dotvarování v tažném železe

Preep in Trase Iron zahrnuje dislokační klouzání uvnitř ferritické matice a klouzání na rozhraní Ferrite -Pearlite.

Grafitové uzly fungují jako překážky, další zpomalení deformace. Ve srovnání se šedým železem, Demonstruje tažné železo 2–3 × Vyšší prasknutí dotvarování žije za stejných podmínek stresu a teploty.

Typické aplikace s vysokým obsahem

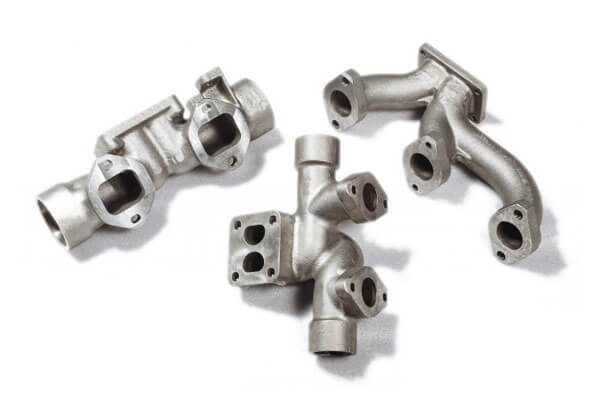

• Výfukové potrubí: S povrchovými teplotami na vrcholu až do 600 ° C., Struktura podložky zaznamenává 200–300 ° C ve službě.
  Schopnost tažného železa vydržet cyklování mezi okolním a 300 ° C bez praskání je ideální.
• Pouzdra turbodmychadla: Neustálá expozice 350–450 ° C. Výfukový plyn vyžaduje jak odolnost proti tepelnému nárazu, tak stabilita.
  Stupně, jako je 80–55–06 (800 MPA UTS) často zde slouží, Díky jejich vyššímu obsahu a stabilitě matice.

Důsledky návrhu

Vzhledem k těmto údajům, návrháři by měli:

1. Určete známky podle provozní teploty: Použijte ferritické známky 250 ° C., a smíšené nebo perlitické známky (NAPŘ., 80–55–06) Když se teploty vznášejí blíže 300 ° C..
2. Účtu pro dotazy: Začlenit 1–2% Další tloušťka sekce v dlouhodobých aplikacích dotvarování, která kompenzuje očekávané napětí během životnosti.
3. Aplikovat bezpečnostní faktory: Zvýšit marže na stres designu 20–30% Nad stresem v ustáleném státě, aby chránil před neočekávanými tepelnými hroty.

7. Výrobní & Účinky ošetření tepla

Zatímco mikrostruktura a kompozice Tructile litiny stanovila půdu pro své mechanické vlastnosti, The výrobní proces a Postcast tepelné ošetření Určete konečný výkon.

Ovládáním Nalití parametrů, Míra chlazení, Počet uzlů, a tepelné zpracování, Foundries na míru tažné železo, aby splňoval přísné požadavky na aplikaci.

Nalití praktik a rychlost chlazení

Slévárny nalévají roztavené tažné železo při teplotách mezi 1420 ° C a 1480 ° C. zajistit úplné plnění plísní bez nadměrné oxidace.

Po nalití, The Míra chlazení, ovlivněn materiálem plísní, Tloušťka sekce, a použití zimnice, diktuje rovnováhu ferite -perlite.

Například, A 15 MM sekci stěny ochladila na 5 ° C/s obvykle poskytuje ~ 60% perlite, zvyšuje pevnost v tahu 550 MPA s 8% prodloužení.

Naopak, stejná část se ochladila na 1 ° C/s vyvíjí ~ 80% ferite, dosažení 400 MPA UTS A 15% prodloužení.

Inženýři využívají tyto efekty chlazení a optimalizaci odlitků: rychlejší chlazení pro vysokoškolské ozubené kola, Pomalejší chlazení pro domácí poulita.

Techniky počtu uzlů a inokulace

Grafitová nodularita - naměřeno jako procento nodulárního grafitu vs. Celková grafitová oblast - strašně závisí na inokulaci.

Izolace slévárny přidává 0.2–0,4% slitiny Ferrosilicon -Magnesium na naběračku, produkce 80–95% nodularita a 150–250 uzlů/mm².

Pro povrchy kritického opotřebení, Inokulace případu („Povrchová inokulace“) Rozšíří poslední proud nalévání, Zvyšování hustoty povrchových uzlů od 10–20% bez změny základní mikrostruktury.

Tento duální přístup zajišťuje konzistentní mechanické vlastnosti v hustých sekcích a maximalizuje odpor opotřebení, kde na tom nejvíce záleží.

Metody tepelného zpracování

Tepelné zpracování je výkonným nástrojem pro Přizpůsobení mechanických vlastností tažného litiny pro konkrétní inženýrské aplikace. Mezi běžně používané techniky patří:

• Žíhání: Obvykle prováděno při 870–950 ° C, následované pomalým chlazením pece, žíhání transformuje perlitické matice na ferritické, značně zvyšuje tažnost a odolnost proti nárazu.
  Často se používá pro komponenty, které vyžadují vysokou houževnatost a nízkou křehkost.
• Normalizace: Prováděno při ~ 900 ° C s chlazením vzduchu, Tento proces zdokonaluje strukturu zrn a podporuje jednotnější perlitickou nebo smíšenou matrici.
  Zvyšuje jak sílu, tak i machinabilitu, učinit to vhodné pro rychlostní stupeň, náboje, a závorky.
• Východní temperování: Toto pokročilé tepelné zpracování transformuje tažnou železo Austempered tarif železo (Adi) zhášením odlévání do solné lázně (~ 250–400 ° C.) a držení, dokud si nevolí bainitická matice.
  Výsledná struktura vykazuje vynikající sílu (až do 1,400 MPA) a nosit odpor při zachování přiměřené tažnosti.

Řízení procesů a konzistence

Udržování přísného řízení procesu - monitorování teploty nalévání do ± 10 ° C, Sledování přidání inokulace do ± 0,02%, a ověření teploty plísní - zadržuje opakovatelnost dávky.

Termočlánky a automatizované inokulační systémy upozorňují operátory na odchylky, Prevence mikrostrukturálních anomálií, jako je nodularita, klesá dole 75% nebo nadměrná tvorba karbidu.

Tato měření kvality a kontroly dodržují cíle mechanické vlastnosti a minimalizují rychlosti šrotu.

8. Aplikace tažného železa

Automobilový průmysl

• Klikové hřídele - Vzhledem k jejich vysoké únavové odolnosti a houževnatosti, Tažné hřídele železných hřídelí vydrží miliony cyklů při dynamickém zatížení.
• Diferenciální případy a ozubená kola - těžit z odporu opotřebení slitiny a schopnosti absorbovat šoky.
• Řízení klouby, ovládat ramena, a složky zavěšení - kde kombinace tažnosti a vysoké pevnosti v tahu zajišťuje bezpečnost i výkon.

Čerpadla a ventily

• Čerpadlo a oběžné kolo

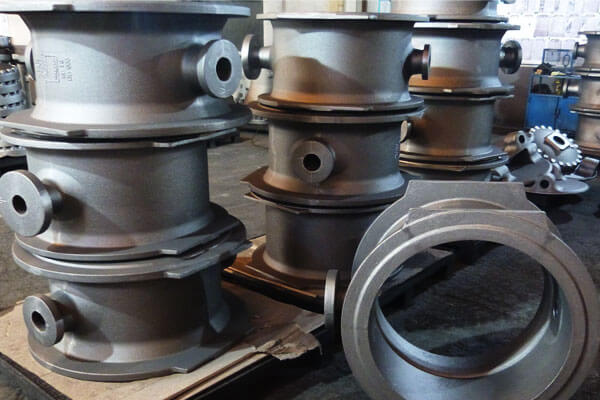

• Tělesa ventilu pro vodu, olej, a plynové systémy

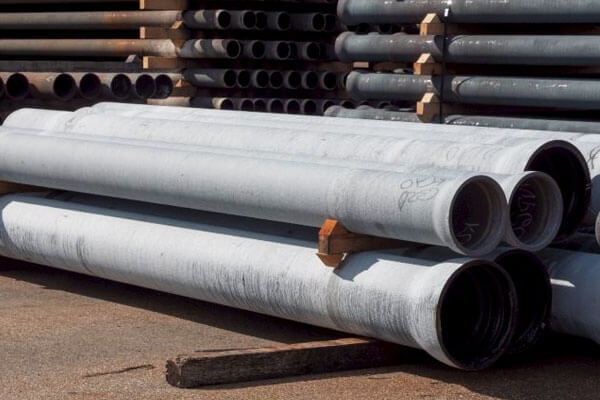

• Potrubí armatury a příruby v městských a průmyslových aplikacích

Vítr a obnovitelná energie

• Housecí převodovky
• Rotorové náboje
• Nosiče ložiska

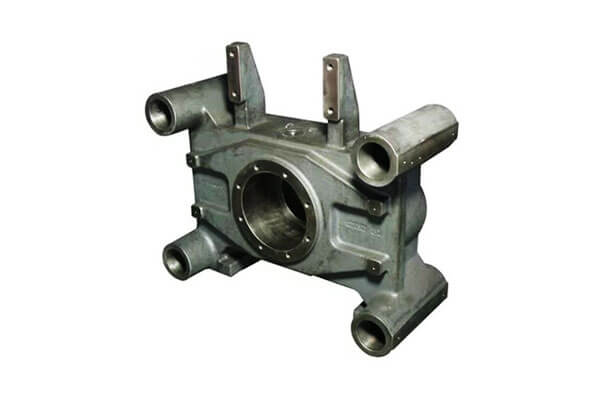

Zemědělské a těžké vybavení

Komponenty, jako jsou pouzdra nápravy, závorky, a kolejové válečky jsou odlévány z tažného železa pro jeho schopnost odolávat deformaci při velkých zatíženích a jeho snadné výroby do komplexních tvarů.

Olej, Plyn, a námořní průmysl

• Potrubí systémy
• Komponenty platformy na moři
• Podmořské rozdělení

9. Srovnávací analýza s jinými materiály

Zde je komplexní srovnávací tabulka, která konsoliduje výkonnostní charakteristiky tažné litiny, Šedá litina, Padělaná ocel, a austemperované tažné železo (Adi) do profesionálního stolu:

10. Závěr

Tratinová litina stojí na křižovatce nákladově efektivního odlitku a vysokého mechanického výkonu.

Jeho Nodulární grafit Struktura dodává sílu, houževnatost, a odolnost proti únavě, Zatímco legování a zpracování umožňují jemné vysílání pro konkrétní aplikace.

Dodržováním standardních klasifikací, Řízení mikrostruktury, a implementace přísných kvalitních protokolů, Inženýři využívají tarifní železo za účelem produkce bezpečného, odolný, a ekonomické komponenty.

Jako inovace jako Adi a aditivní výroba se objeví, tažná litina se bude i nadále vyvíjet, Posílení své role jako základního kamene v moderním inženýrství.
