TERETI 5 Legura

1. Uvod

TERETI 5 je jedna od najpoznatijih legura cinka za tlačno livenje u modernoj industriji.

Pripada konvencionalnoj porodici legura cinka, a ne ZA grupi sa visokim sadržajem aluminijuma, i široko je poznat po kombinovanju Dobra tavabilnost, veće snage od Zamaka 3, poboljšana otpornost na puzanje, i odlično završno ponašanje.

U praktičnoj proizvodnji, ta kombinacija daje ZAMAK 5 vrlo specifična i vrlo vrijedna pozicija: nije najtečnija legura cinka, i nije najduktilniji, ali je to jedna od najizbalansiranih legura za funkcionalne dijelove livene pod pritiskom.

Ova ravnoteža objašnjava njegovu široku upotrebu u ventilima, pumpe, Automobilski hardver, Kućišta, sanitarne komponente, dekorativno-funkcionalni dijelovi, i proizvodi opšteg inženjeringa.

Kada je dizajnu potrebna metalna komponenta gotovo mreže sa pouzdanom preciznošću dimenzija, dobar kvalitet površine, i respektabilan mehanički profil, TERETI 5 je često jedna od prvih legura koje se razmatraju.

2. Šta je ZAMAK 5 Legura?

TERETI 5 je a legura za livenje pod pritiskom na bazi cinka sa konvencionalnom hemijom cink-aluminijum-bakar-magnezijum.

Obično je poznat kao Legura 5, i pojavljuje se pod višestrukim industrijskim sistemima imenovanja.

Na različitim tržištima i standardima, takođe se može identifikovati kao terete 5, ZP5, ZL5, ZL0410, ili ZnAl4Cu1.

Ova različita imena odražavaju regionalne konvencije, a ne različite materijale.

Legura je dio klasične porodice livenja cinka, koji je dugo bio cijenjen zbog sposobnosti da se tanki, precizan, i relativno složeni dijelovi uz veliku brzinu i nisku jediničnu cijenu.

Među onim konvencionalnim legurama cinka, TERETI 5 često se smatra jačim, otporniji na puzanje brat Zamak 3.

Osnovne karakteristike

TERETI 5 definiran je skupom karakteristika koje ga čine posebno korisnim u industrijskoj proizvodnji:

• Dobra tavabilnost, posebno u dijelovima koji se izlijevaju pod pritiskom velike zapremine.
• Veće vlačne performanse nego Zamak 3.
• Bolja otpornost na puzanje nego Zamak 3, što je važno u dijelovima pod stalnim opterećenjem.
• Dobro ponašanje oplata i završne obrade, što ga čini pogodnim za vidljive ili ukrasne dijelove.
• Korisna obradivost, posebno kada su potrebne sekundarne operacije.
• Dobra dimenzionalna stabilnost, koji podržava precizne aplikacije.

3. Kemijski sastav ZAMAK-a 5 Legura

TERETI 5 je legura cinka čije performanse proizlaze iz pažljivo kontrolisane hemije.

Cink je osnovni metal, ali njegova svojstva su podešena malim, značajni dodaci aluminijuma, bakar, i magnezijum, uz strogu kontrolu nečistoća.

4. Fizička i mehanička svojstva ZAMAK-a 5 Legura

TERETI 5 se obično navodi u as-cast ili kao live/stari stanje, tako da njegova izmjerena svojstva mogu neznatno varirati s kvalitetom livenja, Debljina presjeka, i vreme starenja.

U rigoroznom odabiru materijala, stoga je bolje tretirati donje brojke kao reprezentativne inženjerske vrijednosti a ne kao nepromjenjive konstante.

Kako čitati ove brojeve

Iz perspektive dizajna, TERETI 5 najbolje se posmatra kao a funkcionalna legura za precizno lijevanje.

Dovoljno je čvrst za kućišta i hardver, dovoljno čvrst za mnoge upotrebe vezane za habanje, i dovoljno stabilan za dijelove koji moraju zadržati geometriju tokom vremena.

Nije najbolji izbor kada dio mora biti jako deformiran nakon livenja, ali je vrlo efikasan kada je predviđeno da se dio izlije blizu konačnog oblika.

5. Karakteristike obrade i proizvodnje

TERETI 5 je jedna od proizvodno najefikasnijih legura cinka jer se kombinuje Odlična kavana, niska temperatura topljenja, snažno ponašanje prilikom punjenja buđi, i dobar odziv završne obrade.

livenje pod pritiskom kao primarni put

Za ZAMAK 5, dominantna ruta proizvodnje je pritisak livenje pod pritiskom.

Njegov nizak opseg topljenja, obično okolo 380–386 °C, podržava brzi prijenos topline, kratko vrijeme ciklusa, i niži termički stres na kalupima od metala sa većim taljenjem.

To je jedan od glavnih razloga zašto se legure cinka tako široko koriste u proizvodnji velikih količina komponenti.

U praktičnom smislu, ovo znači ZAMAK 5 je posebno efikasan za dijelove sa:

• tanki zidovi,
• fina rebra i boce,
• složena geometrija,
• Uske dimenzionalne tolerancije,
• i potreba za relativno čistim livenim površinama.

Ta prednost procesa često smanjuje potrebu za opsežnom obradom nakon livenja, što smanjuje ukupne troškove proizvodnje.

Kompatibilnost sa vrućom komorom

TERETI 5 pripada porodici legura cinka koje su dobro prilagođene livenje u vrućoj komori.

Ovaj proces je produktivan jer se metal može brzo i više puta ubrizgavati uz relativno malo termičko opterećenje.

Ponašanje legure je jedan od razloga zašto je Zamak 5 ostaje tako čest u masovnoj proizvodnji hardvera i funkcionalnih odljevaka.

Logika proizvodnje je ovdje jednostavna: niska temperatura likvidusa legure i dobra fluidnost podržavaju stabilno punjenje zamršenih šupljina, dok ruta tlačnog livenja podržava efikasan protok.

Za proizvođače, ta kombinacija je velika ekonomska prednost.

Rukovanje topljenjem i kontrola sastava

TERETI 5 nije samo "otopiti i sipati". Kao i sve legure za tlačno livenje cinka, to zahtijeva pažljiva kontrola topljenja.

Hemija mora ostati unutar uskog prozora, a nečistoće se moraju strogo kontrolisati jer mogu uticati na kvalitet livenja, ponašanje korozije, i dugoročne performanse.

ASTM B240 i trenutne reference legure naglašavaju niske granice za neželjene elemente kao što je olovo, kadmijum, limenka, i gvožđe.

Ovo je važno jer performanse legure zavise od održavanja željene ravnoteže aluminijuma, bakar, i magnezijum.

Ako je talina kontaminirana ili se loše upravlja, rezultirajući odljevci mogu izgubiti konzistentnost u čvrstoći, Površinski finiš, ili stabilnost dimenzija.

U proizvodnom okruženju, dobra metalurgija je stoga neodvojiva od dobre kontrole procesa.

Starenje i evolucija svojstva nakon livenja

Suptilna, ali važna karakteristika ZAMAKA 5 je da njegova svojstva mogu evoluirati nakon livenja.

Reference za livenje cinkom pod pritiskom ukazuju na mehanička svojstva ZP5 / TERETI 5 porodica se može promijeniti s vremenom, pri čemu vlačna čvrstoća i tvrdoća imaju tendenciju opadanja, dok rastezanje raste.

To znači da stanje "svježe bačeno" nije uvijek krajnji uvjet usluge, i inženjerski dizajn treba da uzme u obzir stabilizirano stanje svojstva, a ne samo rezultat neposredno nakon livenja.

Ovo ponašanje starenja nije nedostatak. To je dio normalnog metalurškog vijeka materijala.

Ono što je bitno je da dizajner i proizvođač to razumiju i u skladu s tim specificiraju dio. Za nosive proizvode ili proizvode osjetljive na toleranciju, ovo je kritična tačka.

Površinska obrada i naknadna obrada

TERETI 5 je veoma povoljan za Završetak površine. Dobro se tanjira, dobro farba, i efikasno podržava polirane ili dekorativne završne obrade.

Ovo je jedan od ključnih razloga za uspjeh legure u potrošačkim proizvodima, sanitarni okov, i vidljivih funkcionalnih dijelova.

Kvalitet završne obrade legure nije samo kozmetički; često doprinosi zaštiti proizvoda od korozije i tržišnoj privlačnosti.

Sekundarne operacije su takođe relativno upravljive. Dijelovi se često mogu rezati, izbušen, tapnut, ili lagano obrađene nakon livenja, ali ZAMAK 5 nije idealan za teške deformacije nakon livenja.

Zato što je njegova duktilnost prije umjerena nego visoka, operacije kao što je savijanje, zakivanje, svladati, ili presovanje se mora pažljivo razmotriti u dizajnu.

Ekonomika alata i proizvodnje

Sa proizvodno-ekonomskog stanovišta, TERETI 5 je atraktivan jer podržava proizvodnja gotovo u obliku mreže.

Rezultat je manje obrade, manje otpada od demontaže, manje operacija, i često niži ukupni trošak dijela. Kada je zapremina dela velika, te uštede mogu biti značajne.

Njegova relativno niska temperatura topljenja također smanjuje toplinsko opterećenje kalupa, što pomaže u podršci brzim proizvodnim ciklusima.

To je jedan od razloga zašto livenje pod pritiskom cinka ostaje tako izdržljiva ruta proizvodnje za male i srednje precizne dijelove.

6. Prednosti i ograničenja ZAMAK-a 5 Legura

TERETI 5 se široko koristi jer zauzima vrlo praktičnu sredinu u livenju cinka pod pritiskom.

To nije najtečnija legura cinka, i nije najduktilniji, ali nudi veoma efikasnu kombinaciju snaga, otpornost na puzanje, kvalitet završne obrade, castibilnost, i proizvodnu efikasnost.

Taj balans je stvarna vrijednost legure.

Prednosti

Bolja snaga od Zamaka 3

TERETI 5 sadrži o 1% bakar, a taj dodatak podiže vlačne performanse i tvrdoću u odnosu na Zamak 3.

U praktičnom smislu, daje dizajnerima malo veću mehaničku marginu kada dio mora podnijeti opterećenje ili izdržati deformaciju.

Poboljšana otpornost na puzanje

Jedna od najvažnijih prednosti ZAMAKA 5 je njegov bolji učinak puzanja u odnosu na Zamak 3.

To je važno u komponentama koje mogu ostati pod trajnom silom tokom dugog perioda, jer je puzanje problem spore deformacije, a ne trenutni način kvara.

Odlična kavana

TERETI 5 ostaje veoma pogodan za precizno livenje pod pritiskom. Ispunjava tanko, složene šupljine dobro i podržava proizvodnju detaljnih dijelova u obliku mreže s relativno malo sekundarne obrade.

To je jedan od razloga zašto je toliko koristan u proizvodnji velikih količina.

Jaka završna obrada površine i ponašanje oplata

Legura je veoma dobra za oblaganje, slikanje, i dekorativne završne obrade.

To ga čini korisnim ne samo u skrivenim mehaničkim dijelovima, ali i u vidljivim potrošačkim proizvodima i hardveru gdje je izgled bitan.

Dobra dimenzionalna stabilnost

Cinkove legure za tlačno livenje cenjene su zbog svoje stabilne geometrije, i ZAMAK 5 je dobro prikladan za dijelove gdje su ponovljivost dimenzija i kontrola tolerancije bitni tokom vremena.

Ekonomičan u obimnoj proizvodnji

Zato što efikasno lijeva na relativno niskim temperaturama i često zahtijeva ograničenu mašinsku obradu, TERETI 5 može smanjiti ukupne troškove proizvodnje u proizvodnji velikog obima.

To je jedan od najjačih argumenata za njegovo korištenje.

Ograničenja

Niža duktilnost od Zamaka 3

Isti dodatak bakra koji poboljšava čvrstoću također smanjuje duktilnost.

Kao rezultat, TERETI 5 manje oprašta ako se dio mora podvrgnuti većoj deformaciji nakon livenja, kao što je savijanje, svladati, zakivanje, ili krimpovanje.

Nije pogodno za konstrukcijske usluge na visokim temperaturama

Nisko topljenje ZAMAK-a 5 je proizvodna prednost, ali također potvrđuje da legura nije dizajnirana za strukturnu upotrebu na povišenim temperaturama.

To je legura za livenje za rad na sobnoj temperaturi ili umereno toplu, nije legura otporna na toplotu.

Svojstva ovise o kvaliteti livenja i starenju

Mehaničke performanse se mogu promijeniti s vremenom nakon zalijevanja, a u literaturi se navodi da zatezna čvrstoća i tvrdoća mogu pasti dok rastezanje raste.

To znači da se projektne vrijednosti moraju pažljivo odabrati i uskladiti sa stvarnim stabiliziranim stanjem dijela.

Osetljiv na kvalitet taline i kontrolu nečistoća

TERETI 5 ne oprašta lošu praksu topljenja. Navedene niske granice gvožđa i nečistoća u tragovima kao što je olovo, kadmijum, i kalaj postoje jer kontrola sastava direktno utiče na kvalitet livenja i performanse.

Nije najbolji izbor za agresivno oblikovanje nakon livenja

TERETI 5 najbolje radi kada je dio dizajniran tako da bude blizu konačnog oblika direktno iz kalupa.

Ako primjena ovisi o značajnom post-cast oblikovanju, drugi materijal bi mogao biti prikladniji.

7. Tipične primjene ZAMAK-a 5 Legura

TERETI 5 koristi se u dijelovima gdje preciznost, dobar kvalitet površine, umjerena čvrstoća, i ekonomična masovna proizvodnja sve su važne.

Ventili i pumpe

Ventili i komponente pumpe su klasični ZAMAK 5 primjene jer legura može proizvesti precizne oblike, korisne površinske završne obrade, i dovoljnu snagu za mnoge neteške uslove rada.

Njegova poboljšana otpornost na puzanje također pomaže u dijelovima koji ostaju pod opterećenjem tokom dugog perioda.

Automobilske komponente

TERETI 5 pojavljuje se u automobilskom hardveru, trim elementi, male strukturne komponente, i funkcionalni liveni delovi koji imaju koristi od ponovljive geometrije i dobrog završnog ponašanja.

U ovom sektoru, vrijednost legure nije samo smanjenje troškova; to je i sposobnost da se složeni dijelovi pouzdano prave uz visoku stopu proizvodnje.

Opći inženjerski hardver

Legura se obično koristi u opštim inženjerskim delovima gde su umerene mehaničke performanse i stabilnost dimenzija važnije od ekstremne čvrstoće.

Ovo uključuje zagrade, Kućišta, školjke, nosači, prekrivači, i male sklopove koji moraju biti konzistentni i laki za završetak.

Tela za zaključavanje, Sigurnosni hardver, i fitingi

TERETI 5 je pogodan za zaključavanje tijela, reze, i povezani hardver jer ti dijelovi često trebaju kombinaciju složenosti oblika, kvalitet površine, i dovoljnu mehaničku robusnost.

Završno ponašanje legure također je korisno u proizvodima gdje korisnik direktno vidi dio i rukuje njime.

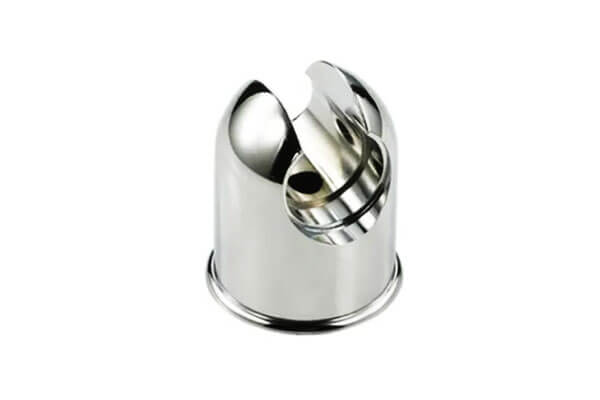

Sanitarije i komponente kupatila

Sanitarni fitinzi, dijelovi koji se odnose na tuširanje, i kupaonski okov dobri su primjeri ZAMAK-a 5 koristiti jer imaju koristi od preciznog tlačnog livenja i dobre obloge ili dekorativne završne obrade.

Legura je posebno atraktivna kada dio mora izgledati dobro i pouzdano funkcionirati, ali ne treba duktilnost kovanog metala.

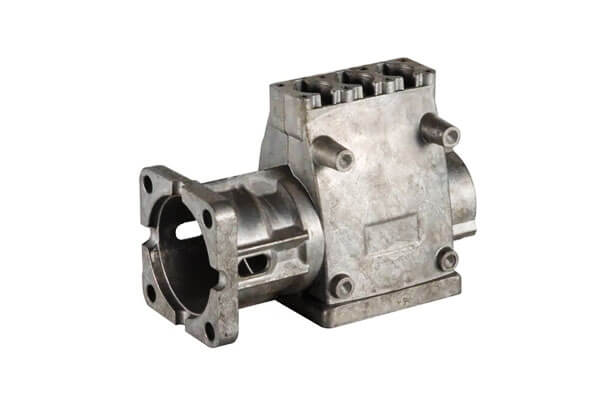

Električna i elektronska kućišta

TERETI 5 je također koristan za električna i elektronička kućišta gdje je krut, detaljan, i potrebno je livenje koje je pogodno za završnu obradu.

Sposobnost livenja i kvaliteta površine legure podržavaju kompaktna kućišta i školjke koje bi bile skuplje za proizvodnju strojnom ili izradom.

Dekorativno-funkcionalni potrošački dijelovi

Potrošačkim proizvodima često je potreban materijal koji izgleda profinjeno, osjeća se solidno, i može se efikasno proizvoditi.

TERETI 5 dobro se uklapa u ono što je potrebno jer se lako obrađuje i završava, i podržava proizvodnju velikih količina dijelova kao što su ručke, Ručice, ukrasne navlake, i hardver uređaja.

8. Poređenje s drugim legurama cinka

9. Zaključak

TERETI 5 je klasična inženjerska legura cinka koja zauzima vrlo praktičnu nišu.

To nije najtečnija legura cinka, i nije najduktilniji, ali daje odličnu kombinaciju snaga, otpornost na puzanje, castibilnost, i kvalitet završne obrade.

Te osobine ga čine pouzdanim izborom za funkcionalne livenje pod pritiskom u automobilskoj industriji, hardver, aparat, sanitarni, i opšte inženjerske aplikacije.

U jednoj rečenici, TERETI 5 je legura za kojom posežete kada želite više performansi od Zamaka 3, bez napuštanja konvencionalne porodice livenja cinka pod pritiskom.

Zbog toga ostaje jedna od najrasprostranjenijih legura cinka u Evropi i jedna od najpouzdanijih komercijalnih vrsta livenja cinka širom sveta.
