Aluminium-Druckgussteile für die Automobilindustrie

1. Zusammenfassung

Aluminium sterben (hauptsächlich Hochdruck-Kokillenguss, HPDC) ist ein reifer, Hochdurchsatz-Herstellungsroute, die nahezu endkonturnahe Ergebnisse liefert, dimensional genau, Leichtbauteile mit guter Oberflächenbeschaffenheit für die Automobilindustrie.

Es wird häufig für Gehäuse verwendet (Übertragung, Getriebe, Motor), Strukturklammern, Gehäuse für Leistungselektronik und Pumpen, und viele Zubehörteile.

Die wichtigsten technischen Kompromisse sind: Kosten pro Teil vs. Volumen, Porositätskontrolle vs. Produktivität, Und mechanische Leistung vs. Prozess-/Postprozessroute.

Moderne Optionen (Vakuum-HPDC, quetschen, halbfest, HIP- und T6-Wärmebehandlungen) Lassen Sie Ingenieure die Integrität von Gussteilen an anspruchsvolle Automobilanforderungen anpassen, einschließlich sicherheitskritischer und ermüdungsanfälliger Anwendungen.

2. Markt & Engineering-Treiber für Aluminium-Druckgussteile in der Automobilindustrie

• Leichtbau: Durch den Wechsel von Stahl zu Aluminium kann die Teilemasse bei gleichem Volumen um ca. 40–50 % reduziert werden (Al-Dichte ≈ 2.68–2,71 g·cm⁻³ vs. Stahl ≈ 7.85 g · cm⁻³).
  Gewichtsreduzierungen verbessern direkt den Kraftstoffverbrauch/die Reichweite des Elektrofahrzeugs.
• Integration & Teilekonsolidierung: Druckguss ermöglicht komplexe Geometrien, integrierte Rippen, Vorsprünge und Kanäle, die die Anzahl der Teile und die Montagekosten reduzieren.
• Kosten pro Volumen: HPDC hat niedrige Stückkosten bei mittleren bis hohen Stückzahlen (Tausende bis Millionen).
• Thermal & EMI-Bedürfnisse: Druckgussgehäuse für E-Motoren und Leistungselektronik dienen gleichzeitig als Kühlkörper und elektromagnetische Abschirmung.
• Wechseln Sie zu Elektrofahrzeugen: EV-Motoren und Wechselrichter eröffnen neue Großserienmöglichkeiten für Präzisionsaluminiumgussgehäuse.
• Haltbarkeit & Korrosion: Geeignete Legierungen und Beschichtungen sorgen für eine lange Lebensdauer des Automobils in allen Klimazonen.

3. Typische Aluminium-Druckgussverfahren

Eine wichtige Wahl ist die Prozessfamilie – jede hat unterschiedliche Fähigkeiten/Kosten:

• Hochdruckguss (HPDC, Kaltkammer): Das Arbeitspferd der Branche für Al-Automobilteile. Schnelle Zykluszeiten, dünne Wände, Hervorragende Wiederholbarkeit. Am besten für die A380/ADC12-Familie geeignet.
• Vakuum-HPDC: fügt ein Vakuum hinzu, um die Gasporosität zu verringern und die Druckdichtigkeit zu verbessern – wird für Hydraulikgehäuse verwendet, Ölwannen, Sicherheitsteile.
• Quetschen / HPDC + Quetschen: übt während der Erstarrung statischen Druck aus, um Lunker zu reduzieren und die lokale Dichte zu verbessern; nützlich für lokalisierte kritische Regionen.
• Low-Pressure-Sterblichkeitsguss (LPDC): Bodenfüllung mit niedrigem Druck; sanfteres Füllen – besser für größere/dickere Teile, aber langsamer.
• Halbfest / Rheocasting (Gott): Injiziert halbfesten Schlamm, um Turbulenzen und Porosität zu reduzieren; höhere Komplexität/Kosten, aber verbesserte Integrität.
• Nachbearbeitungsrouten: Wärmebehandlung (T6), Heißes isostatisches Pressen (HÜFTE), Bearbeitung und Oberflächenveredelung sind üblich, um mechanische und Ermüdungsspezifikationen zu erfüllen.

4. Gängige Druckgusslegierungen für die Automobilindustrie

5. Typische Prozessparameter & Praktische Bereiche (Automobil-HPDC)

Beim Hochdruck-Druckguss für Automobilkomponenten kommt es auf eine strenge Kontrolle der Schmelze an, Düsen- und Einspritzvariablen.

Nachfolgend finden Sie praktische Bereiche auf technischer Ebene und die Gründe für die einzelnen Parameter (Nutzen Sie sie als Ausgangspunkte für Ladenversuche; Die endgültigen Einstellungen müssen für Ihre Legierung validiert werden, Matrize und Geometrie).

Metallvorbereitung

Die Schmelztemperatur üblicher Al-Si-Legierungen liegt typischerweise dazwischen 660°C und 720°C.

Höhere Temperaturen verbessern die Fließfähigkeit und tragen zum Füllen dünner Abschnitte bei, erhöhen jedoch das Chip-Löten und das intermetallische Wachstum; Niedrigere Temperaturen verringern die Schrumpfung, es besteht jedoch die Gefahr von Kaltumformungen.

Die Sollwerte des Warmhalteofens sind häufig 690–720°C um die Chemie zu stabilisieren und thermische Schwankungen zu reduzieren.

Gelöster Wasserstoff muss kontrolliert werden – angestrebte Rotationsentgasungswerte ≤0,12 ml H₂ /100 g Al (niedriger bei druckdichten oder ermüdungskritischen Teilen).

Gutes Abschäumen und Fluxen halten die Krätze gering (Branchenziele allgemein <0.3% nach Gewicht).

Die thermische Kontrolle

Die Temperaturen vor dem Schuss liegen im Allgemeinen bei 150–250 ° C. Fenster für Automobilgussteile.

Die Gleichmäßigkeit der Chiptemperatur ist von entscheidender Bedeutung – versuchen Sie, die thermischen Gradienten gering zu halten (Zum Beispiel, ≤30°C über kritische Hohlräume) um lokale Hotspots zu vermeiden, Schrumpfung oder Verzug.

Timing des Sprüh- und Kühlzyklus (Ein-/Ausschalten des Sprühens und Kühlmitteldurchflussraten) sind darauf abgestimmt, dieses Gleichgewicht aufrechtzuerhalten; Der Sprühzeitpunkt liegt oft im 1–3,5 s Reichweite pro Zyklus abhängig von der Teilemasse.

Einspritz- und Schussprofil

Moderne HPDC verwenden ein zweistufiges Schussprofil: Eine langsame anfängliche Befüllung, um Turbulenzen zu vermeiden, gefolgt von einer zweiten Stufe mit hoher Geschwindigkeit, um die Befüllung abzuschließen, bevor das Gefrieren beginnt.

Typische langsame Geschwindigkeiten sind: 0.1–0,3 m/s, Umschalten auf Geschwindigkeiten der zweiten Stufe von 1.5 bis zu 4.5 MS Bei den meisten dünnwandigen Automobilteilen können in sehr dünnen Abschnitten Spitzengeschwindigkeiten von bis zu ca 6 MS.

Der Umschaltpunkt wird üblicherweise auf eingestellt 40–70 % der Hohlraumfüllung; Durch die Optimierung dieses Punktes werden Blitzlicht und kurze Aufnahmen minimiert.

Intensivierung (oder halten) Der Druck zur Konsolidierung des Metalls in der breiigen Zone variiert üblicherweise 70–160 MPa, mit höheren Werten (nähert sich 200 MPA) für strukturelle Zwecke verwendet, druckdichte oder dünnwandige Gussteile.

Vakuum- und Luftmanagement

Vakuumunterstützung wird häufig für Strukturgussteile in der Automobilindustrie eingesetzt.

Typische erreichbare Hohlraumdrücke sind: ≤50 mbar, und kritische hydraulische oder leckagedichte Komponenten werden häufig verwendet <10 mbar beim Befüllen.

Für ein effektives Vakuum-Timing ist eine Evakuierung unmittelbar vor dem Füllen und die Aufrechterhaltung des Vakuums bis zur anfänglichen Erstarrung erforderlich; Der Füllzeitpunkt für Vakuum-HPDC ist schnell (Bruchteile einer Sekunde) Daher müssen Vakuumsysteme für schnelle Zyklen geeignet sein.

Erstarrung, Spann- und Taktzeit

Die Erstarrungs-/Abkühlzeiten variieren je nach Gussmasse; kleine dünne Teile können abkühlen 3–6 s, während schwerere Gehäuse erforderlich sind 8–12 s oder mehr.

Klemm- oder Verriegelungskräfte skalieren mit der projizierten Fläche – Automobilpressen reichen je nach Teilegröße von mehreren hundert bis mehreren tausend Tonnen.

Typische Zykluszeiten für HPDC-Läufe in der Automobilindustrie ~15–60 s gesamt (füllen, verfestigen, offen, auswerfen), mit dünner Wand, Kleinteile am Schnellende.

6. Design für Druckguss (DFM-Regeln für Automobilteile)

Design steigert Produzierbarkeit und Kosten. Wichtige Regeln:

Wandstärke

• Ziel gleichmäßige Wandstärke. Typisches praktisches Minimum 1–1,5 mm; 1.5–3 mm sind üblich. Vermeiden Sie plötzliche Veränderungen; Verwenden Sie allmähliche Übergänge.

Rippen

• Rippen erhöhen die Steifigkeit – behalten Sie die Rippendicke bei ≈ 0.4–0,6 × Beachten Sie die Nennwandstärke und vermeiden Sie es, die Rippen dicker als die Wand zu machen. Verwenden Sie Filets, um Spannungskonzentrationen zu reduzieren.

Chefs

• Halten Sie die Vorsprünge durch Rippen gestützt, Vermeiden Sie schwere Bosse, die Hotspots verursachen; typische Bossenwand ≈ 1,5–2× Nennwandstärke, aber bei kleinen inneren Bossen ist eine Kernunterstützung erforderlich.

Entwurf & Auswurf

• Entwurf bereitstellen: 0.5°–2° je nach Merkmalstiefe und Textur. Mehr Entwurf für strukturierte Oberflächen.

Filets & Radien

• Vermeiden Sie scharfe Ecken; Filets bereitstellen (min 1.0–3,0 mm je nach Maßstab) um Spannungskonzentration und Heißriss zu reduzieren.

Gating & Überläufe

• Entwerfen Sie Tore und Überläufe, um eine gerichtete Erstarrung zu fördern. Platzieren Sie Tore, um dicke Bereiche zu versorgen, und platzieren Sie Lüftungsöffnungen, um Lufteinschlüsse zu vermeiden.

Schrumpfen & Bearbeitungszulagen

• Typischerweise lineare Schrumpfzugaben 1.2–1,8 %; Geben Sie Bearbeitungszugaben an 0.5–2,0 mm je nach Ausstattung und Finishanforderung.

Toleranz & kritische Funktionen

• Toleranzen im Gusszustand sind üblich ±0,2–1,0 mm; Kritische Lagerbohrungen oder Dichtflächen werden in der Regel nach dem Guss bearbeitet.

7. Typische Automobilteile & Funktionsbeispiele

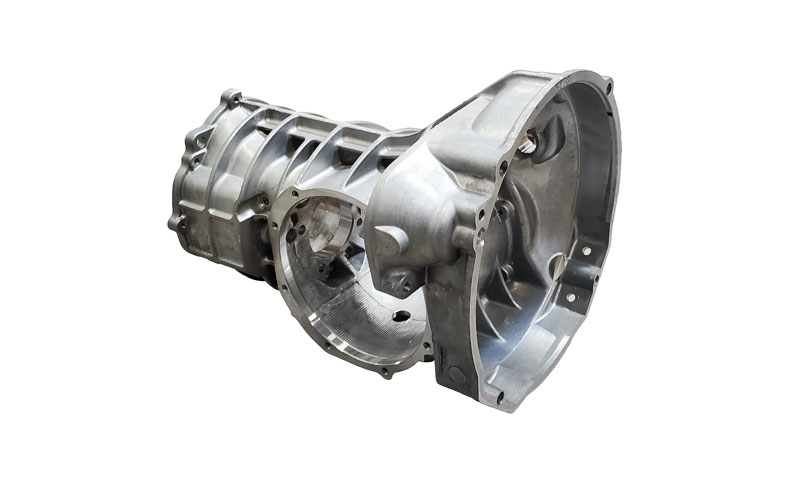

• Übertragung / Getriebegehäuse und -deckel — komplexe interne Chefs, Montageorte; HPDC häufig vakuumieren, um Dichtheit zu gewährleisten.

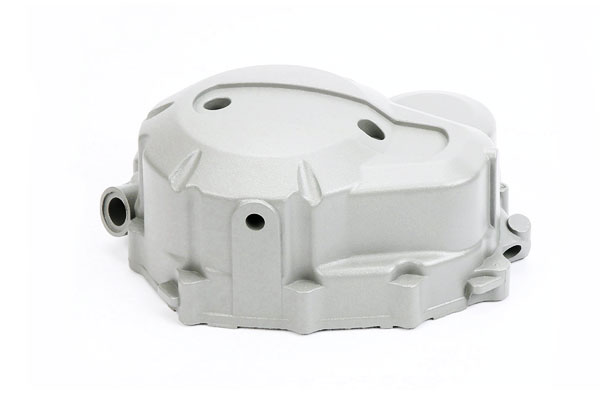

• Motorkomponenten (Abdeckungen, Ölpumpen) — dünne Wände, integrierte Chefs; erfordern eine gute Oberflächenbeschaffenheit.

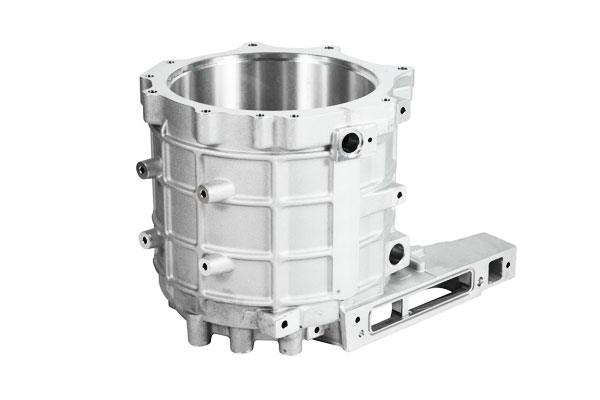

• Gehäuse für E-Motoren / Statorgehäuse — fungieren als Strukturelement und Wärmesenke; häufig A360/A356-Varianten und T6 nach Lösungsbehandlung, um mechanische/thermische Anforderungen zu erfüllen.

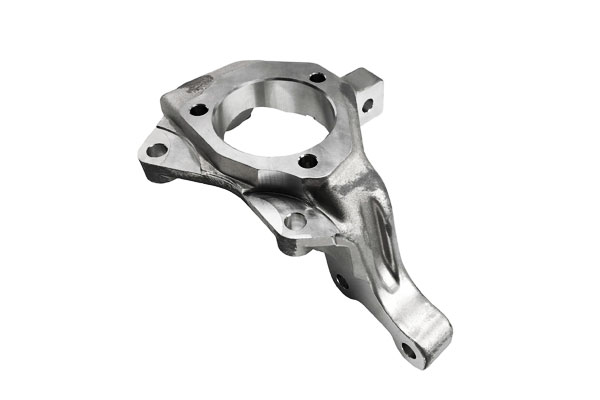

• Aufhängebügel, Lenkknöchel (in einigen Programmen) – erfordern eine hohe Integrität; manchmal gegossen und dann wärmebehandelt / je nach Ermüdungserfordernis maschinell bearbeitet oder durch geschmiedete Komponenten ersetzt.

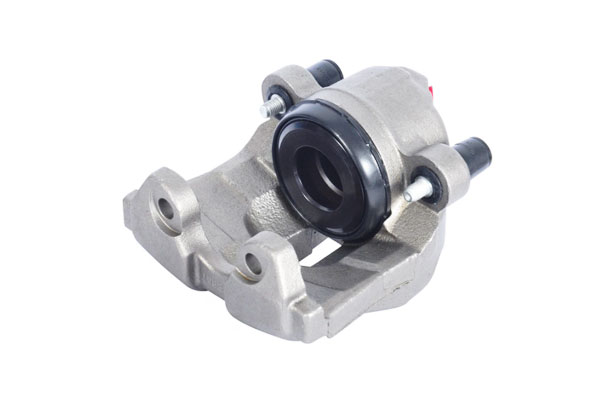

• Bremssattelgehäuse (bestimmte Designs) — erfordern eine hohe Druckdichtigkeit und Dauerfestigkeit; Prozesse können HPDC mit HIP oder Squeeze kombinieren.

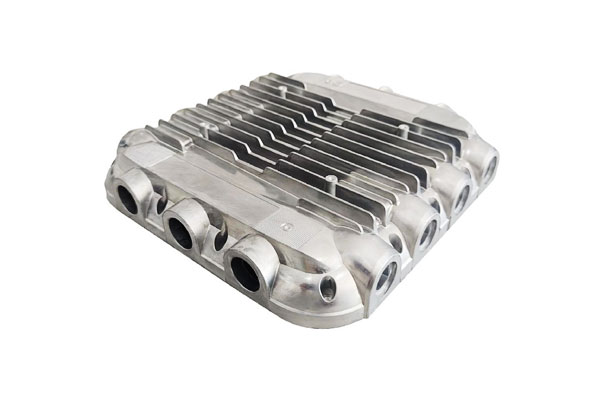

• Gehäuse für Leistungselektronik / Wechselrichtergehäuse – erfordern feine Funktionen, gute Wärmeleitung und EMI-Abschirmung.

Fallbemerkung: Gehäuse von Elektrofahrzeugmotoren kombinieren häufig dünne Kühlrippen, dicke Vorsprünge für Lager, und erfordern eine präzise Rundheit der Bohrungen – die Konstruktion muss unterschiedliche Erstarrungs- und Bearbeitungssequenzen berücksichtigen.

8. Mikrostruktur, Mechanische Eigenschaften & Nachbearbeitung

Aluminium Druckgussteile beziehen ihre Leistung aus einem engen Zusammenspiel (A) Mikrostruktur im Gusszustand, hergestellt durch schnelles Füllen und Abkühlen der Form, (B) die Legierungschemie, (C) prozessbedingte Mängel (hauptsächlich Porosität), Und (D) der gewählten Nachbearbeitungsroute (Wärmebehandlung, HÜFTE, Bearbeitung, Oberflächenbehandlungen).

Typische Mikrostruktur im Gusszustand – was Sie erwartet

• Gekühlte Haut / Feine Mikrostruktur an der Stempelfläche. Durch die schnelle Erstarrung an der Matrizenschnittstelle entsteht ein feines, dünne „Chill“-Schicht (sehr feine Dendriten, raffiniertes Eutektikum) das typischerweise eine höhere Härte aufweist und tendenziell eine gute Oberflächenfestigkeit und Verschleißfestigkeit bietet.
• Mittlere säulenförmige bis gleichachsige Zone. Unterhalb der Kühlschicht geht die Struktur in gröbere gleichachsige Körner und primäre Aluminiumdendriten mit interdendritischem Eutektikum über (Al - Ja) und intermetallische Verbindungen.
• Intermetallische Phasen. Fe-reich (Al–Fe–Si) Plättchen/Nadeln und Cu- Je nach Chemie bilden sich Mg-haltige Niederschläge; Diese Phasen sind normalerweise spröde und steuern die Duktilität, Bruchauslösung und Bearbeitbarkeit.
• Siliziummorphologie. In Al-Si-Legierungen, Silizium erscheint als eutektische Phase; es ist Morphologie (nadelförmig/plättchenförmig vs. modifizierte Faser) beeinflusst stark die Duktilität.
  Sr-Modifikation und kontrollierte Kühlung erzeugen ein feineres, abgerundeteres Silikon, das die Zähigkeit und Dehnung verbessert.
• Abstand der Dendritenarme (SDAS). Schnellere Abkühlung → feineres SDAS → höhere Festigkeit/Duktilität.
  Dünne Abschnitte erstarren schneller und zeigen daher typischerweise eine bessere mechanische Leistung als dicke Vorsprünge oder Stege.

Typische mechanische Eigenschaften

Die folgenden Werte sind repräsentative technische Ziele für die Werkstatt; Die tatsächlichen Zahlen hängen von der Porosität ab, SDAS, Wärmebehandlung und Prüfpunktposition relativ zum Gussstück.

• A380 (typische HPDC-Legierung)

• • UTS im Gusszustand: ~200–320 MPa
  • Verlängerung: ~1–6 %
  • Brinellhärte (Hb): ~70–95

• A356 / A360 (Al-Si-Mg-Familie, Wird häufig verwendet, wenn eine höhere Duktilität/Alterung erforderlich ist)

• • UTS im Gusszustand: ~180–300 MPa
  • T6 (Lösung + künstliches Alter) UTS: ~250–360 MPa (allgemeiner technischer Bereich ~260–320 MPa)
  • Ertragsfestigkeit (T6): ~200–260 MPa
  • Verlängerung (T6): ~4–10 % je nach Porosität
  • Härte (Hb, T6): ~85–120

• A413 / High-Si-Varianten — ähnliche UTS-Bänder wie A356 im Originalzustand; Entwickelt für dickere Abschnitte und thermische Stabilität.

Wichtiger Vorbehalt: Porosität (Gas + Schwindung) ist ein dominanter Modifikator.

Zum Beispiel, sogar geringfügige Erhöhungen der durchschnittlichen Porosität (0.5 → 1.0 Vol%) kann die scheinbare Zugfestigkeit verringern, besonders, Ermüdungsverhalten erheblich – typische Ermüdungsfestigkeitsreduzierungen von 20–50% sind je nach Porengröße/-position und Testbedingungen üblich.

Nachbearbeitungswege und ihre Auswirkungen

Lösungswärmebehandlung & künstliches Altern (T6)

• Wer nutzt es?: hauptsächlich Al-Si-Mg-Legierungen (A356/A360) um Festigkeit und Duktilität zu erhöhen.
• Typischer Zyklus (technische Richtlinie): Lösung finden ~520–540°C (≈ 6–8 Std) Abhängig von der Größe des Gussabschnitts, schnell abschrecken (Wasser), dann Alter bei 155–175°C für 4–8 Stunden (Zeit/Temperatur pro Legierung optimiert).
• Wirkung: erhöht UTS und Ertrag, Verbessert die Duktilität, betont aber die mechanischen Folgen jeglicher verbleibender Porosität (D.h., Nach T6 werden die Poren schädlicher, da die Matrixfestigkeit höher ist).
• Designimplikationen: Wenn die Ermüdung kritisch ist, muss vor T6 eine niedrige Porosität erreicht werden.

Heißes isostatisches Pressen (HÜFTE / Verdichtung)

• Zweck: Schließen Sie interne Schrumpfporosität und Mikrohohlräume, um nahezu die volle Dichte wiederherzustellen und die Ermüdungslebensdauer und Zähigkeit zu verbessern.
• Typisches technisches HIP-Fenster für Al-Legierungen:~450–540°C bei ~ 100–200 MPa für 1–4 Stunden (Prozess und Zyklus werden so gewählt, dass eine Überalterung oder eine schädliche Vergröberung der Mikrostruktur vermieden wird).
• Wirkung: kann die Duktilität und Ermüdungslebensdauer drastisch erhöhen; werden selektiv eingesetzt, wenn die Kosten gerechtfertigt sind (Z.B., sicherheitskritische oder luft- und raumfahrttaugliche Automobilkomponenten).

Quetschen / Innendruck

• Wirkung: Übt während der Erstarrung statischen Druck aus, um die Schrumpfporosität zu verringern, Verbesserung der lokalen Dichte in dicken Regionen ohne nachträgliches HIP.

Schuss sich angeren / mechanische Oberflächenbehandlungen

• Wirkung: Induziert eine Druckeigenspannung nahe der Oberfläche und verbessert die Ermüdungsbeständigkeit bei hohen Lastwechselzyklen; Wird häufig bei kritischen Filets verwendet, Bolzenlöcher oder bearbeitete Flächen.

Beschichtungen & Oberflächenbearbeitung

• Eloxieren, E-Mäntel, Farben schützt vor Korrosion und kann kleine Oberflächenporen verdecken, aber keine strukturelle Porosität reparieren. Die Versiegelung anodischer Filme verbessert die Korrosionsbeständigkeit in aggressiven Umgebungen.

Spannungsarmglühen

• Leichter Stressabbau (Z.B., Alterung bei niedrigen Temperaturen oder Spannungsabbau bei ~200–300 °C) kann verbleibende Gussspannungen aufgrund von Temperaturgradienten reduzieren, Verbesserung der Dimensionsstabilität und Reduzierung des SCC-Risikos in anfälligen Legierungen.

9. Gemeinsame Mängel, Grundursachen & Heilmittel

10. Wirtschaft & Programmüberlegungen

• Werkzeugkosten: Die Kosten reichen von Zehntausende bis Hunderttausende USD je nach Komplexität und Einlagen. Lieferzeit Wochen bis Monate.
• Kostentreiber pro Teil: Legierungskosten, Zykluszeit, Ausschussquote, Bearbeitung, Fertigstellung und Prüfung.
• Break-Even-Volumen: Hohe Werkzeugkosten bedeuten, dass Druckguss wirtschaftlich ist Tausende bis viele Zehntausende/Hunderttausende Anzahl der Teile – hängt von der Teilemasse und den Bearbeitungsanforderungen ab.
• Überlegungen zur Lieferkette: Sichere Versorgung mit Rohlegierungen; Wärmebehandlungs- und Bearbeitungskapazität; NDT-Fähigkeit; Risiken bei Werkzeugrevisionen. Entwerfen Sie frühzeitig auf Wartungsfreundlichkeit und Fertigung.

11. Nachhaltigkeit & Recycling

• Recyclingfähigkeit von Aluminium: Aluminiumschrott ist in hohem Maße recycelbar; recyceltes Aluminium (sekundär) Verwendet ungefähr ~5 % der Energie für die Primärverhüttung erforderlich (eine langjährige technische Schätzung).
  Durch die Verwendung recycelter Inhalte wird die graue Energie erheblich reduziert.
• Materialeffizienz: Das endkonturnahe Gießen reduziert den Bearbeitungsabfall im Vergleich zur Knüppelbearbeitung.
• Prozessenergie: Schmelzen ist energieintensiv; effiziente Schmelzpraxis, Abwärmerückgewinnung und ein höherer Recyclinganteil tragen zur Reduzierung des Fußabdrucks bei.
• Lebensende: Druckgussteile sind recycelbar; Schrotttrennung (sauberes Al vs. beschichtet) unterstützt das Recycling.
• Leichtbau-Lebenszyklusvorteil: Gewichtseinsparungen bei Fahrzeugen reduzieren den Kraftstoff-/Energieverbrauch über den gesamten Lebenszyklus; Quantifizieren Sie mit LCA für Programmentscheidungen.

12. Aluminiumdruckguss vs. Alternative Automobilmaterialien

13. Abschluss

Aluminiumdruckguss im Automobilbereich ist eine transformative Technologie, die eine Gewichtsreduzierung ermöglicht, Elektrifizierung, und Nachhaltigkeitsziele der globalen Automobilindustrie.

Seine einzigartige Kombination aus hoher Effizienz, Teilintegration, und die Kostenwettbewerbsfähigkeit macht es für den Antriebsstrang unersetzlich, strukturell, und EV-spezifische Komponenten.

Da die Einführung von Elektrofahrzeugen zunimmt und Gigacasting zunimmt, Aluminiumdruckguss wird ein Eckpfeiler der Automobilinnovation bleiben – leichteres Fahren, effizienter, und nachhaltige Fahrzeuge für die kommenden Jahrzehnte.



FAQs

Welche Legierung eignet sich am besten für ein EV-Motorgehäuse??

Gängige Entscheidungen sind A356/A360 (Al–Si–Mg) wenn T6-Festigkeit und thermische Leistung erforderlich sind; Für weniger beanspruchte Gehäuse wird A380 verwendet.

Die endgültige Wahl hängt von der Porositätstoleranz ab, Wärmebehandlungsfähigkeit und Bearbeitungsanforderungen.

Wie dünn können Wände aus Druckguss sein??

Typisches praktisches Minimum ist ~1,0–1,5 mm; erreichbar bis zu ~1 mm mit optimierten Werkzeugen und Prozessen, aber erwarten Sie strengere Kontrollen.

Beseitigt Vakuum-HPDC die Porosität??

Es reduziert sich deutlich Gasporosität und verbessert die Druckdichtheit, beseitigt jedoch die Schrumpfporosität nicht vollständig; quetschen, Für eine nahezu vollständige Dichte ist möglicherweise HIP oder ein verbessertes Anschnitt erforderlich.

Wie lange hält ein Würfel??

Die Lebensdauer ist sehr unterschiedlich –Tausende bis mehrere Hunderttausend Schüsse– abhängig von der Legierung, Matrizenstahl, Beschichtungen, Kühlung und Wartung.

Ist Druckguss nachhaltig??

Ja – insbesondere, wenn ein hoher Anteil an recyceltem Aluminium verwendet wird und die endkonturnahe Form den Bearbeitungsabfall reduziert.

Allerdings verbrauchen das Schmelzen und die Gussformherstellung Energie; Prozessoptimierung ist für eine optimale Lebenszyklusleistung unerlässlich.
