1. Uvod
“Crvena hrđa” na nehrđajućem čeliku se često pogrešno smatra čisto kozmetičkim nedostatkom, ali u mnogim industrijskim sistemima to je mnogo više od površinske mrlje.
U farmaceutskim preduzećima, oprema za preradu hrane, poluvodičke linije ultračiste vode, i parne mreže visoke čistoće,
pojava crveno-smeđe boje može ukazivati na prekid pasivizacije, kontaminacija gvožđem, ili procesi korozije u ranoj fazi koji mogu ugroziti integritet sistema.
Za razliku od obične hrđe na karbonskom čeliku, crvena rđa od nehrđajućeg čelika se obično razvija u specifičnim radnim uvjetima, a ne kroz jednoličnu koroziju.
Stoga se najbolje razumije kao dijagnostički signal: kada se pojavi crvena rđa, često otkriva neusklađenost između odabira materijala, stanje površine, procesna hemija, i operativnu kontrolu.
U sistemima visoke čistoće, ta neusklađenost može dovesti ne samo do estetskih nedostataka, ali i na kontaminaciju proizvoda, regulatorne brige, smanjeni vijek trajanja, i veći troškovi održavanja.

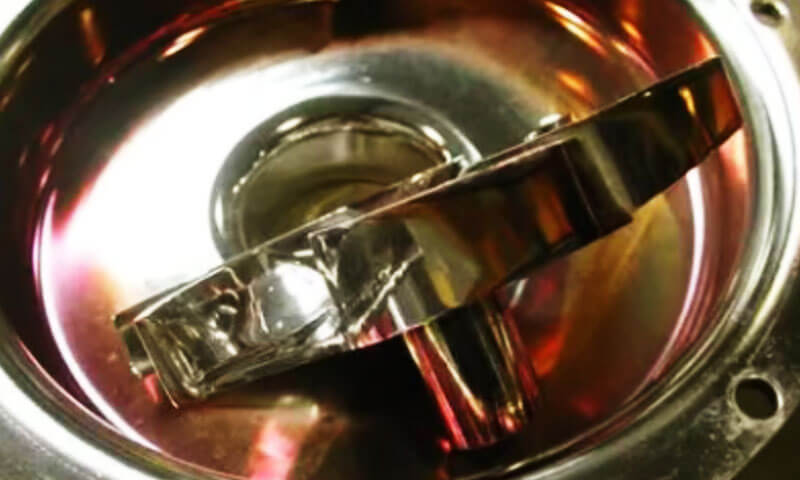

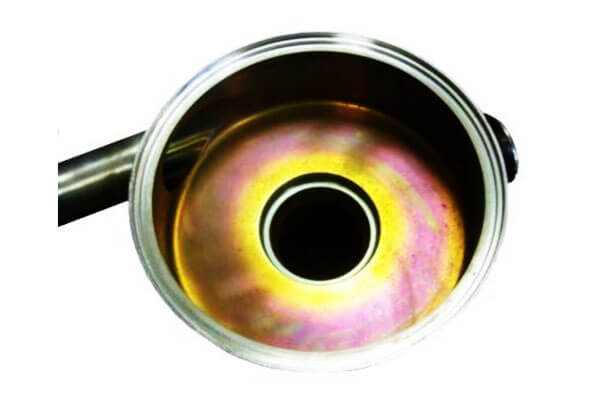

2. Šta crvena hrđa znači na nerđajućem čeliku
Nehrđajući čelik svoju otpornost na koroziju duguje tankom, samozacjeljujući pasivni film bogat hromom koji se prirodno formira na površini.
U normalnim uslovima, ovaj film izoluje osnovni metal od okoline i potiskuje značajnu oksidaciju gvožđa.
Crvena rđa se pojavljuje kada je taj pasivni sloj oslabljen, poremećen, ili hemijski izmenjeni.
Jednom zaštitni film izgubi stabilnost, gvožđe sa površine ili blizu površine može migrirati prema van i oksidirati.
Nastali željezni oksidi i hidroksidi mogu izgledati kao crveni, narandžasta, braon, tamno braon, ili čak ljubičasto-crnih filmova ovisno o oksidacijskom stanju, lokalna hemija, temperatura, i istoriju izloženosti.
Drugim riječima, crvena rđa nije jedinstvena pojava.
To je porodica površinskih manifestacija povezanih sa degradacijom pasivnog filma, obogaćivanje gvožđa, vanjska kontaminacija, ili oksidacijsko ponašanje pri visokim temperaturama.

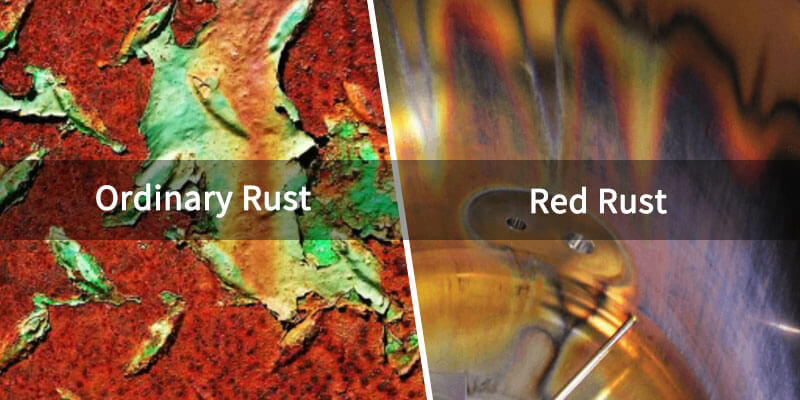

3. Crvena rđa nije isto što i obična rđa
Važno je razlikovati crvenu hrđu od nehrđajućeg čelika od klasičnog hrđanja ugljičnog čelika.
Na ugljičnom čeliku, korozija je tipično direktan i progresivan napad na rasuti materijal.
Gvožđe je oksidirano, akumuliraju se hidratizirani željezni oksidi, a supstrat se postepeno stanji, jama, vage, i spalls. Proces je destruktivan i samoproširujući:
Fe → Fe²⁺ → Fe(Oh)₂ → Fe(Oh)₃ → proizvodi od rđe
Na nerđajućem čeliku, međutim, osnovna legura ne bi trebalo da korodira na ovaj način u normalnim uslovima rada.
Crvena rđa često počinje oštećenjem površine: kontaminacija, loše čišćenje, nepravilna pasivizacija, agresivna hemija vode, ili toplotnog izlaganja.
Podloga u početku može ostati netaknuta, ali pojava rđe ukazuje da je zaštitna ravnoteža poremećena.
Ta razlika je važna jer ispravan odgovor nije jednostavno „ukloniti mrlju“. Pravi zadatak je identificirati zašto pasivni film nije uspio i spriječiti ponovno pojavljivanje.
4. Glavni oblici crvene hrđe od nehrđajućeg čelika
Iz inženjerske perspektive, crvenu rđu od nerđajućeg čelika ne treba tretirati kao jedinstveni defekt.
Njegov izgled, prianjanje, i porijeklo značajno variraju ovisno o izvoru kontaminacije, stanje površine, i uslužno okruženje.

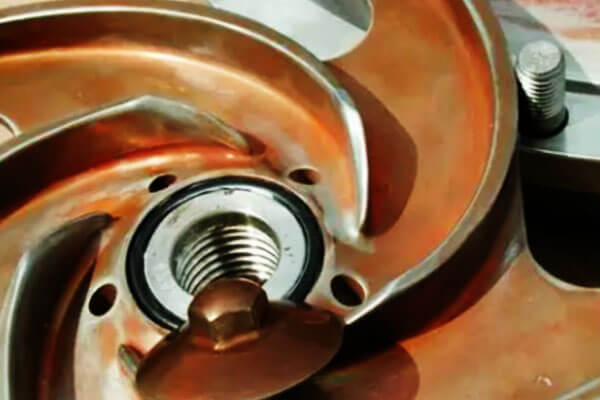

Red Rust tipa I: Rđa uzrokovana vanjskom kontaminacijom
Crvena rđa tipa I obično se pojavljuje kao jarko crvena ili crvenkasto-narandžasta površina.
To je uzrokovano spoljna kontaminacija gvožđem umjesto prave korozije podloge od nehrđajućeg čelika.
Uobičajeni izvori uključuju plutajuće čestice željeza, prašina od ugljeničnog čelika, ostataka od mlevenja, kontaminacija prijenosa alata, i druge strane metalne nečistoće koje prianjaju na površinu od nehrđajućeg čelika i nakon toga oksidiraju.
Ova vrsta rđe je obično labavo pričvršćen i često se može ukloniti običnim čišćenjem, brisanje, ili lagana mehanička obrada.
Važno, pasivna folija od nehrđajućeg čelika i osnovni metal općenito su još uvijek netaknuti, što znači da nije došlo do značajne in situ korozije.
U praktičnom smislu, Rđu tipa I najbolje je shvatiti kao a problem površinske kontaminacije a ne problem materijalne degradacije.
Čak i tako, u sistemima visoke čistoće ili higijene, ostaje ozbiljna zabrinutost za kvalitet jer ukazuje na nedovoljnu kontrolu proizvodnje ili rukovanja.

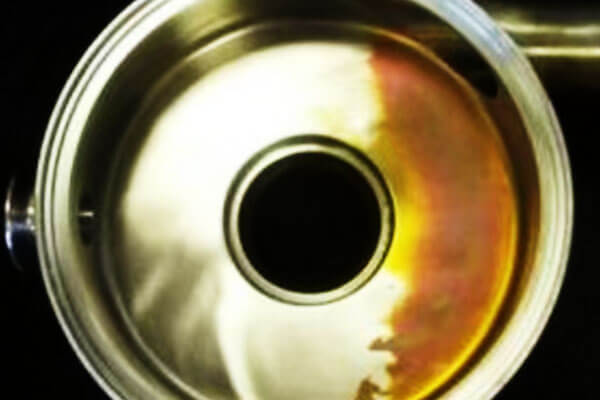

Tip II Red Rust: In-Situ padavine Rust
Crvena rđa tipa II obično se javlja kao tamno smeđa ili crna promjena boje i povezan je sa padavine na licu mesta na površini od nerđajućeg čelika.
Najčešće se zapaža u dugotrajnim sistemima cirkulacije ultračiste vode, ili u opremi gdje je pasivizacija nepotpuna, neujednačen, ili degradirani tokom vremena.
U ovom slučaju, pasivni film bogat hromom je pretanak, neispravan, ili kemijski nestabilan za potpuno suzbijanje migracije željeza iz matrice od nehrđajućeg čelika.
Kao rezultat, vrste koje sadrže željezo izdvajaju se lokalno, oksidiraju na površini, i formiraju stabilniji i jače prianjajući oksidni sloj.
Za razliku od rđe tipa I, ovaj obrazac se ne može ukloniti jednostavnim brisanjem, jer to nije samo deponovana kontaminacija; vezan je za ranu fazu kvara pasivnog filma i površinske aktivacije.
Sa inženjerskog stanovišta, Rđa tipa II je značajnija od tipa I jer sugerira da površina materijala više nije u potpunosti zaštićena.
Često je rani znak upozorenja o lokaliziranom riziku od korozije, propadanje površine, ili neadekvatna kontrola hemije procesa.

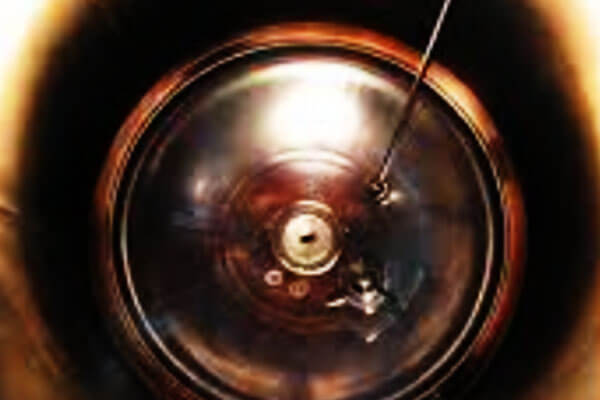

Tip III Red Rust: Hrđa izazvana parom na visokim temperaturama
Crvena rđa tipa III se pojavljuje kao tamno ljubičasta, tamno braon, ili boja crnog oksida i forme posebno u okruženja sa visokom temperaturom čiste pare.
Pod povišenom temperaturom i pritiskom, sastav i struktura pasivnog filma se bitno mijenjaju.
Zaštitni sloj bogat hromom gubi stabilnost, a ravnoteža željeza i hroma na površini se pomiče na način koji pogoduje stvaranju željeznih oksida, posebno magnetit (Fe₃o₄).
Ovaj oblik rđe je tipično gust, snažno privržene, i mnogo teže ukloniti od prve dvije vrste.
Često ukazuje na ozbiljnije oštećenje pasivnog filma i može biti praćeno hrapavljenjem površine, grubljenje, ili početni razvoj pitting korozije.
Među tri kategorije, Tip III predstavlja najviši nivo rizika, jer odražava i ozbiljan stres okoline i dublji gubitak površinske zaštite.
5. Radni uslovi visokog rizika za stvaranje crvene rđe
Crvena rđa od nerđajućeg čelika je visoko koncentrirana u visokoj čistoći, visoka temperatura, sterilno, i industrijski sistemi sa niskim sadržajem rastvorenog kiseonika, gdje je stabilnost krom pasivnog filma izuzetno osjetljiva na uništenje.
Farmaceutski i biofarmaceutski sistemi vode
Voda za ubrizgavanje (WFI) i sistemi čiste pare zahtevaju ultra-visoku čistoću i sterilnost.
Dugotrajno ribanje vodom visoke čistoće i cikličkom parom visoke temperature kontinuirano erodiraju pasivni film.
Lagana promena boje crvene rđe direktno će narušiti GMP standarde, izazivanje srednje kontaminacije i rizika usklađenosti proizvodnje.
Linije za proizvodnju hrane i pića
Česti CIP (Čišćenje na mjestu) ciklično čišćenje i povremeni kontakt sa kiselim sredstvima za čišćenje postupno korodiraju pasivni film od nehrđajućeg čelika.
Lokalna oštećenja filma ubrzavaju taloženje željeza i prianjanje crvene rđe, utiče na sigurnost hrane i čistoću proizvoda.
Poluprovodnički ultra čisti vodovodni cjevovodi
Ultra čista voda ima jak kapacitet rastvaranja i ekstrakcije jona sa skoro nultim sadržajem jona.
Kontinuirano otapa i skida hrom pasivni film, stvarajući okruženje siromašno kiseonikom koje ometa samopopravku pasivnog filma, značajno ubrzava nukleaciju i rast crvene rđe.
Industrijski komunalni sistemi visoke čistoće
Visokotemperaturne cirkulacijske petlje kao što su napojna voda i kondenzat pare u energetskoj i hemijskoj industriji rade u dugotrajnim uslovima visoke temperature.
Toplotni napon i srednje čišćenje razbijaju dinamičku ravnotežu pasivne pasivne folije i popravke, postaje tipičan scenarij visoke incidencije za crvenu rđu tipa III.
6. Potencijalni rizici i opasnosti od defekata crvene hrđe
Crvena rđa nije samo vizuelni nedostatak. U vrhunskim industrijskim sistemima, stvara slojevite rizike koji uključuju kontaminacija, poštivanje, degradacija performansi, i operativni troškovi.
Rizik od kontaminacije proizvoda i srednjeg stepena
Jedna od najneposrednijih opasnosti je kontaminacija radnog medija.
Labave čestice oksida ili otopljene vrste gvožđa mogu ući u vodu visoke čistoće, farmaceutske tečnosti, Rješenja za čišćenje, ili poluprovodnički procesni medij.
Čak i kontaminacija u tragovima može učiniti seriju neusaglašenom, smanjiti prinos procesa, ili ugroziti kvalitet proizvoda nizvodno.
Regulatorni rizik i rizik usklađenosti
Vidljiva crvena hrđa na površinama od nerđajućeg čelika često je neprihvatljiva u regulisanim okruženjima.
U farmaceutskoj, biofarmaceutski, hrana, i postrojenja za poluprovodnike, takvi nedostaci mogu izazvati nalaze inspekcije, GMP neusklađenost, zahtjevi za korektivne radnje, prekid proizvodnje, ili kašnjenja projekta.
U ovim sektorima, Stanje površine nije samo inženjersko pitanje već i pitanje usklađenosti.
Rizik od progresivne korozije
Ako se ne liječi, crvena rđa može evoluirati od površnog taloženja do ozbiljnijih oblika lokalizirane korozije, uključujući koroziju udubljenja i pukotina.
Kada se hrapavost površine poveća, a pasivni film ostaje nestabilan, degradacija se može ubrzati.
Ovo može skratiti vijek trajanja, smanjiti učinak čistoće, i oštetiti dugoročnu pouzdanost opreme.
Povećani troškovi rada i održavanja
Ponovljeno čišćenje, repasivacija, lokalizovana popravka, a djelomična zamjena povećava troškove životnog ciklusa. U praksi, finansijski teret je često mnogo veći od samog vidljivog kvara.
Crvena rđa stoga može postati multiplikator održavanja, posebno u sistemima gdje su zaustavljanja skupa ili je kontinuitet proizvodnje kritičan.
7. Dubinski mehanizam formiranja crvene hrđe od nehrđajućeg čelika
Otpornost na koroziju nehrđajućeg čelika ovisi o a gusti pasivni film obogaćen hromom sa mogućnošću samopopravke. U normalnim atmosferskim uslovima, ovaj film se formira spontano i može se obnoviti nakon manjih oštećenja.
Međutim, u sistemima vode visoke čistoće i drugim specijalizovanim industrijskim okruženjima, ta dinamička ravnoteža je poremećena.
Ultra čista voda ima jaku tendenciju rastvaranja jona.
Zato što sadrži vrlo malo otopljenih vrsta, može kontinuirano rastvarati krom oksid iz pasivnog filma, postupno stanjivanje zaštitnog sloja i stvaranje lokalnih tačaka pucanja.
Jednom kada površina izgubi punu pasivizaciju, prelazi iz stabilnog pasivnog stanja u aktivno površinsko stanje.
U ovoj fazi, hrom i nikl se mogu rastvoriti u medijumu na relativno stabilan način, dok je veća vjerovatnoća da će željezo migrirati, precipitat, i oksidiraju na aktiviranoj površini.
Tokom nepotpune sekundarne pasivizacije, vrste gvožđa mogu hidrolizirati i formirati hidrokside željeza, koji se zatim dalje oksidiraju u naslage željeznog oksida.
Ove naslage se akumuliraju kao vidljivi sloj crvene rđe.
Rezultirajuća boja nije uvijek ujednačena. Ponovljeni ciklusi raspada filma, djelomični oporavak, a ponovni napad može proizvesti spektar nijansi, od jarko crveno-narandžaste do tamno smeđe ili crne.
Ova varijacija boje odražava razlike u sastavu oksida, oksidacijskom stanju, istorija temperature, i uslužno okruženje.
Pored kvara filma srednjeg pogona, vanjski hemijski faktori mogu intenzivirati stvaranje crvene rđe.
Na primjer, željezni bikarbonat koji se koristi u nekim procesima omekšavanja vode može biti podvrgnut hidrolizi i oksidaciji, stvaranje željeznih hidroksida i naslaga željeznog oksida.
Isto tako, otopljeni ugljični dioksid može smanjiti lokalni pH, oslabiti stabilnost pasivnog filma, i promovišu nukleaciju i akumulaciju rđe u sistemima ultra čiste vode.
U tom smislu, crvena rđa je vidljivi rezultat povezanog procesa koji uključuje propadanje pasivnog filma, migracija gvožđa, površinska oksidacija, i hemija životne sredine.
8. Sveobuhvatne mjere inženjerske kontrole i prevencije
Efikasna kontrola crvene rđe zahtijeva a višeslojna inženjerska strategija. Nijedna pojedinačna mjera nije dovoljna sama po sebi.
Prevencija se mora baviti izborom materijala, stanje površine, dizajn sistema, i operativnu disciplinu zajedno.
Optimizovan izbor materijala
Izbor materijala treba da odražava i hemijsku ozbiljnost životne sredine i zahteve za čistoćom procesa.
U poređenju sa standardom 304 nehrđajući čelik, austenitne klase koje sadrže molibden kao npr 316L nude znatno bolju otpornost na crvenu rđu u mnogim aplikacijama visoke čistoće.
U težim visokotemperaturnim ili visokokorozivnim servisima, premium legure kao npr Al-6xn ili Hastelloy mogu biti prikladnije jer bolje potiskuju migraciju željeza i smanjuju nestabilnost pasivnog filma.
Precizna površinska obrada i pasivacija
Priprema površine je kritična. Precizno brušenje, fino poliranje, i elektrolitički poliranje može smanjiti hrapavost, uklonite ugrađeno slobodno gvožđe, i eliminirati površinske mikrodefekte koji djeluju kao mjesta iniciranja rđe.
Nakon izrade, hemijska pasivizacija pomoću azotne ili limunske kiseline pomaže u obnavljanju ujednačenog pasivnog filma bogatog hromom.
Kada se pravilno kontroliše, ovaj korak značajno poboljšava otpornost na stvaranje rđe u okruženjima visoke čistoće.
Standardizirani cjevovod i dizajn sistema
Dobro dizajniran sistem pomaže da pasivni film ostane stabilan.
Cjevovod treba urediti tako da se održi adekvatan protok i izbjegne mrtve noge, stagnirajući džepovi, i pukotine u kojima se korozivni mediji mogu koncentrirati.
Turbulentan ili dovoljno pokretljiv tok podržava čišćenje i smanjuje lokalno nakupljanje, dok pravilna ravnoteža kiseonika može pomoći pri samopopravci pasivnog filma u odgovarajućim sistemima.
Dobar dizajn sprečava lokalne uslove koji često izazivaju pojavu crvene rđe.
Inertna barijerna zaštita premaza
Za posebno zahtjevne primjene, inertne barijere kao što su keramičke folije ili metalne obloge mogu pružiti dodatni nivo zaštite.
Ovi premazi fizički odvajaju podlogu od nerđajućeg čelika od korozivnog okruženja, ograničavanje migracije jona i oksidacije.
Posebno su korisni u slučajevima toplinskog stresa, hemijska izlaganja, ili rizik od kontaminacije premašuje sposobnost golog nerđajućeg čelika.
Redovno čišćenje, Inspekcija, i održavanje
Neophodan je disciplinovan program održavanja.
Vizuelnu inspekciju treba vršiti po planu, a naslage rđe u ranoj fazi treba odmah ukloniti pomoću odgovarajućih sredstava za čišćenje kao što su limunska kiselina ili formulacije vodikovog peroksida.
U farmaceutskoj i poluvodičkoj industriji, samo čišćenje nije dovoljno; potpuna sljedljiva dokumentacija, zapisnici inspekcije, i datoteke održavanja su neophodne da bi se podržala dugoročna usklađenost sa GMP i validacija procesa.
9. Praktični tretman postojeće crvene hrđe
Kada je crvena rđa već prisutna, prvi korak je identifikovanje njegovog porekla.
Ako je promjena boje uzrokovana vanjskom kontaminacijom željezom, može se ukloniti pažljivim čišćenjem, poliranje bez kontaminacije, i repasivacija.
Međutim, ako se mrlja brzo vrati, osnovni uzrok vjerovatno ostaje neriješen.
Ako je rđa vezana za lošu pasivizaciju, zavarivanje topline, ili agresivnim uslovima usluge, samo površinska obrada nije dovoljna.
Sistem može zahtijevati redizajn, revalidacija, ili legure višeg kvaliteta.
Ovo je koristan princip:
uklonite mrlju, ali ispravite uzrok.
Bez tog drugog koraka, problem se obično vraća.
10. Zaključak
Crvena hrđa od nehrđajućeg čelika je signal ranog propadanja pasivne neravnoteže filma, nego jednostavan površinski kozmetički nedostatak.
Njegovo formiranje potiče od uništenja samozaštitnog filma bogatog hromom, selektivno taloženje željeznih elemenata, i oksidativno taloženje u posebnim radnim uslovima visoke čistoće i visoke temperature.
Različite vrste crvene rđe odgovaraju vanjskoj kontaminaciji, nepotpuni otkaz pasivnog filma, te ozbiljna strukturalna oštećenja pri visokim temperaturama, sa progresivno rastućim nivoima opasnosti.
Nekontrolisana crvena rđa će izazvati srednje zagađenje, neuspjesi usklađenosti, i progresivna korozija opreme, ograničavanje stabilnog rada vrhunskih industrijskih sistema.
Usvajanje naučnih strategija prevencije uključujući optimizovan odabir materijala, precizna površinska pasivizacija, standardizovan dizajn sistema,
i standardizovano dnevno održavanje može efikasno inhibirati stvaranje crvene rđe, smanjiti rizik od rada opreme, i produžiti vijek trajanja objekata od nehrđajućeg čelika.
U menadžmentu industrijskog inženjeringa, pridavanje važnosti ranom upozoravanju i sistematskoj prevenciji crvene rđe je od suštinskog značaja za održavanje dugoročne stabilnosti, čistoća, i usklađenost procesnih sistema od nerđajućeg čelika visoke čistoće.
