铸件裂纹是如何形成的? 原因, 预防, 解决方案

介绍

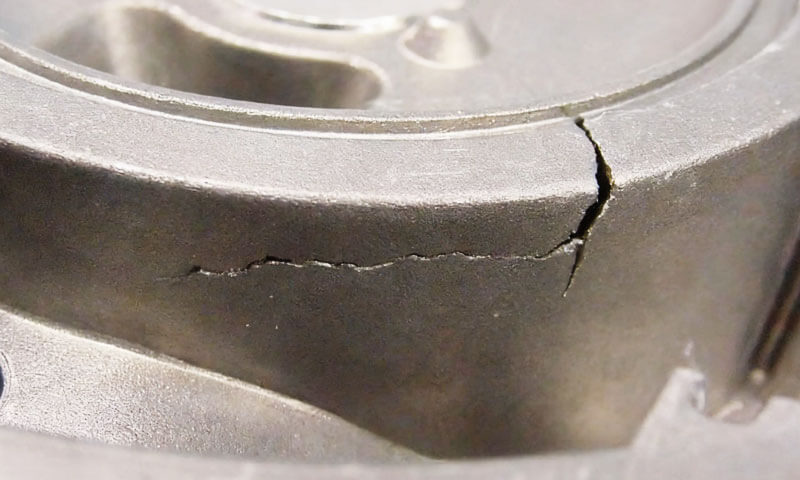

铸件 裂纹是金属铸造制造中最普遍和最具破坏性的缺陷之一.

它们严重损害了结构完整性, 维稳定性, 铸造件的机械性能和使用安全, 导致高废品率, 生产成本增加，设备使用寿命缩短.

在工业铸造生产中, 根据形成阶段，裂缝被科学地分为两种独特类型, 微观机制, 形态特征和应激状态: 热裂缝 (热眼泪) 和 冷裂纹 (冷泪).

热裂纹发生在熔融金属的最后凝固阶段, 而在低温弹性冷却阶段完全凝固后形成冷裂纹.

两种缺陷类型在宏观形态上存在巨大差异, 微观扩张模式, 根本原因和易受影响的合金系统.

系统地了解其形成机制和有针对性的解决策略对于铸造工程师优化铸造工艺至关重要, 消除裂纹缺陷，提高优质铸件的成品率.

本文阐述了全维度特征, 形成原则, 关键诱发因素及标准化预防 & 铸造热裂纹和冷裂纹的补救方案.

1. 热裂纹: 形成机制, 特点及解决方案

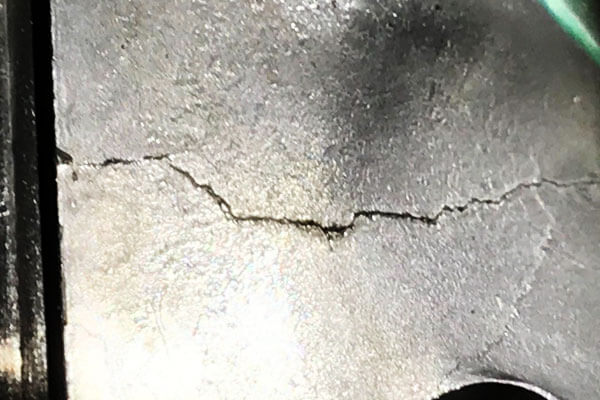

热裂纹是典型的高温铸造缺陷，出现在 凝固后期或凝固后立即, 当铸造合金保留极低的强度和较差的塑韧性时.

它们在铸钢件中很常见, 可锻铸铁件和轻质合金铸件, 根本上是由凝固过程中未缓解的收缩应力和热应力驱动的.

典型形态和结构特征

热裂纹具有与冷裂纹不同的独特的视觉和微观特征:

宏观形状:

裂纹线曲折, 不规则且厚度不均匀, 呈现出宽阔的外部开口和逐渐变窄的内部截面，具有典型的撕裂特征, “部分连接”断裂状态.

表面氧化特性:

裂纹表面形成明显的氧化层，无金属光泽.
铸钢件热裂纹呈现近黑色, 而铝合金裂纹则因高温氧化而呈现暗灰色调.

微观扩张模式:

热裂纹沿晶界萌发并扩展, 这是它们的核心显微识别特征.

分类:

分为外部热裂纹和内部热裂纹.
铸件表面可见外部裂纹, 大多分布在尖角处, 壁厚突变和局部凝固缓慢的应力集中区域, 严重时甚至会击穿整个铸件横截面.
内部热裂纹在铸件内部的最终凝固区形成, 伴有树枝状晶体结构, 并且很少延伸到外表面.

核心形成机制

熔融金属倒入模具后, 热量通过模具壁向外散发, 使凝固从铸件表面开始，逐渐向内扩展.

凝固后期, 树枝状晶体重叠形成刚性固体骨架并开始线性收缩.

在这个阶段, 相邻枝晶之间仍然存在一层未凝固的液态金属薄膜.

如果树枝状骨架的收缩完全畅通无阻, 不会产生内应力.

然而, 当固体收缩受到砂型等外部障碍的抑制时, 砂芯和模具摩擦, 拉应力在铸件内部累积.

一旦拉应力超过合金在高温下的极限强度, 枝晶之间发生晶间裂纹.

热裂纹的发生取决于裂纹后液态金属的补充.

如果有足够的熔融金属及时填充裂纹缝隙, 不会形成缺陷; 如果裂缝无法补充, 永久性热裂纹将会发展.

具有较宽凝固温度范围和海绵状糊状凝固特性的合金极易发生热裂纹,

而恒温凝固的共晶合金的热裂纹倾向最低.

主要诱发因素

热裂纹的形成是结构设计的综合结果, 冶炼质量及铸造工艺参数:

1. 结构缺陷: 壁厚不均匀, 内圆角过小, 重叠部分过度分支, 刚性框架或肋结构可阻止铸件的自由固体收缩.
2. 流程不合理: 限制收缩的浇口和冒口系统的尺寸和位置不当;
   过早的模具落砂导致快速且不均匀的冷却; 模具强度过高，变形能力差.
3. 材料和化学成分问题: 高线性收缩率合金; 低熔点杂质元素过多;
   钢铁铸件中硫、磷含量过高，高温韧性变差.

系统解决和预防措施

优化铸件结构设计

标准化结构设计，消除固有的应力集中风险: 确保铸件壁厚均匀, 在所有尖角处设置圆角过渡圆角以缓冲收缩应力,

车轮铸件采用弧形辐条结构，有效释放收缩阻力.

提高熔融合金冶炼质量

采用精炼、脱气工艺，去除金属液中的氧化物夹杂物和溶解气体, 净化合金显微组织.

严格控制硫、磷等有害杂质含量, 并避免过多的低熔点相，以稳定合金的高温强度和塑性.

优化铸造工艺参数

实施 同时凝固原理 平衡所有铸件的冷却速率并最大限度地减少热应力差异.

设计合理的浇口和冒口尺寸及布局，避免收缩阻碍.

延长铸件在砂型中的停留时间，实现温度分布均匀，减少内部热应力.

提高砂型、砂芯的变形能力, 提前拆除锁模重物和紧固装置,

并对大型铸件进行局部挖除多余型砂，以降低收缩阻力.

规范铸后操作

避免碰撞, 落砂时的挤压和剧烈振动, 清洁和处理，防止高温铸件二次撕裂.

2. 冷裂纹: 形成机制, 特点及解决方案

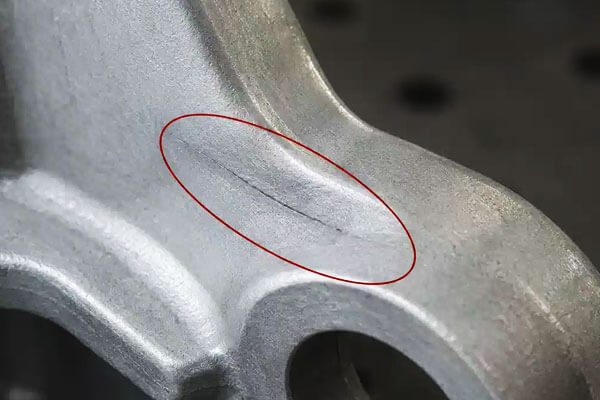

冷裂纹是铸件完全凝固冷却至弹性状态后形成的低温结构缺陷.

当局部铸造拉伸应力超过合金的室温极限强度时，就会发生这种情况, 主要分布在冷却过程中应力集中的拉伸区.

区分形态和微观特征

冷裂纹与热裂纹具有完全不同的特征, 实现准确的视觉和显微镜识别:

• 宏观形态: 裂纹呈直线状或折状，且均匀, 细长且宽度一致, 骨折线光滑整齐.
• 断裂状态: 断口干净，有明显金属光泽或轻微低温氧化色, 无热裂纹粗糙氧化层.
• 显微模式: 冷裂纹以穿晶方式扩展, 穿透整个铸件横截面，而不是沿着晶界扩散, 这是与热裂纹最本质的区别.

形成机制

完全凝固后, 铸件进入弹性冷却阶段.

不同结构部件的冷却速度不均匀会产生显着的温度梯度, 导致收缩变形不平衡.

受铸件自身刚性结构和外部模具阻力的限制, 部件内部积聚巨大的残余拉应力.

当局部拉应力超过合金材料的低温屈服强度和抗拉强度时, 发生穿晶断裂, 形成冷裂纹.

主要诱发因素

铸造结构不合理

壁厚严重不均匀导致冷却收缩不一致; 刚性封闭结构和薄壁 & 大芯结构容易受到约束收缩应力, 很容易超过合金的拉伸强度并引发裂纹.

浇口和冒口系统设计有缺陷

内浇口放置不当 (布置在厚壁位置) 加剧冷却速度差异和热应力集中.

冒口尺寸过小或位置不当会阻碍铸件的自由收缩.

型砂、芯砂的高温强度过高、变形能力差，进一步增加了抗收缩性和拉应力.

合金化学成分不合格

碳及合金元素含量过高，增加合金脆性，降低低温韧性.

磷含量超标 (超过 0.05%) 显着增强铸钢件的冷脆性.

灰铁铸件中过量的抗石墨化元素增加收缩量并诱发冷裂纹.

非标准铸造后工艺

过早的模具落砂和高温落砂导致快速冷却和急剧的应力激增; 清洁和搬运过程中的机械碰撞和挤压会直接导致低韧性铸件破裂.

有针对性的解决和预防策略

优化结构和工艺设计

优化壁厚均匀性, 添加刚性封闭零件的过渡结构, 并消除结构应力集中.

重新设计浇注冒口系统，避免阻碍铸件收缩，平衡厚薄断面冷却速度.

严格控制合金成分

精确调整合金元素比例, 严格限制磷等脆性杂质含量, 并降低材料的冷脆性，提高低温冲击韧性.

标准化脱模和处理规范

适当延长结晶器停留时间，实现铸件缓慢均匀冷却，逐步释放残余应力.

避免后处理过程中的机械冲击和挤压.

实施去应力热处理

对残余铸造应力较大的铸件及时进行时效热处理，消除内应力.

冒口切割和焊补后进行二次时效处理，防止延迟冷裂.

3. 预防裂纹背后的工程原理

铸件裂纹的预防不是靠运气或反复试验的问题. 这是工程平衡的问题.

当金属在强度太低的阶段被迫承受拉应力时，铸件会破裂, 或者当残余应力积累的速度快于材料松弛的速度时.

从这个角度来看, 每一条裂缝都是看不见的不匹配的可见结果 热行为, 固化行为, 机械约束, 和材料能力.

基本原理很简单: 铸件必须在受控的条件下收缩和冷却, 低阻力方式, 同时在凝固和冷却的脆弱阶段保持足够的进料和结构支撑.

如果该平衡的任何部分丢失, 开裂变得可能.

裂纹的形成是一个应力问题, 不仅仅是缺陷问题

在铸造实践中, 裂纹通常被描述为热裂纹或冷裂纹, 但在这些表面分类之下隐藏着同样的机械真理: 铸件承受的应力超过其瞬时强度.

凝固时, 金属部分为固态，部分为液态. 这是最脆弱的阶段.

树突骨架已形成, 但尚未发展出足够的延展性来承受大变形.

如果周围有模具, 核, 立管系统, 或几何形状阻止自由收缩, 拉应力集中在薄弱区. 这就是热裂纹的起源.

固化后, 铸件可能看起来完全完好, 但表面与内部之间仍然存在较大的温度梯度.

当零件冷却时, 外层首先收缩，而较热的内部则抵抗这种收缩. 这会产生残余应力.

如果压力没有逐渐缓解, 它可以超过材料的室温或中温强度并产生冷裂.

因此，真正的工程问题不仅仅是“我们如何阻止裂缝”?”而是: 我们如何设计工艺，使应力永远不会超出铸件的临时强度?

铸件必须设计为收缩系统

铸件在生产过程中不是刚性物体. 它是一个在冷却时必须不断轻微改变形状的物体.

好的设计认识到这一点并利用热收缩而不是对抗它.

这就是为什么抗裂设计从几何简单性和结构均匀性开始:

• 壁厚应尽可能均匀.
• 应避免截面突然变化.
• 尖锐的内角应替换为大半径.
• 肋骨交叉点, 老板, 法兰应软化而不是突然.
• 长的刚性框架应被分解或重新设计以允许收缩.
• 如果没有过渡策略，不应将厚截面与薄截面分开.

当几何形状僵硬且不规则时, 铸件的行为就像具有内置应力集中器的结构.

结果不仅仅是更高的破裂风险, 而且凝固不均匀, 局部热点, 喂养困难, 和残余应力积累.

换句话说, 不良的几何形状会导致一系列故障.

因此，防裂铸造设计将收缩视为功能要求, 不是什么滋扰. 必须允许零件可预测地收缩.

必须控制凝固, 不仅仅是加速

许多工艺问题源于对冷却速率的误解. 更快并不总是更好. 重要的不是最大冷却速度, 但 均匀协调的冷却.

如果一个区域比另一个区域凝固得早得多, 早期凝固区域变成刚性壳，而其余部分仍在收缩或补缩.

这种不平衡会产生拉应力. 如果喂食受阻或壳受到限制, 裂纹随之而来.

为此原因, 设计者必须了解铸件的凝固模式:

• 最后结冰的地区在哪里?
• 热中心将在哪里形成?
• 哪些区域将受到最严格的限制?
• 液态金属哪里还能补缩?
• 最后阶段壳薄弱到哪里去?

稳健的铸造工艺试图创建一种经过深思熟虑且可预测的凝固模式.

取决于合金和几何形状, 这可能意味着朝向立管的定向凝固, 或者在某些情况下几乎同时凝固以减少应力差.

关键是一致性. 不受控制的凝固会产生应力梯度; 受控凝固管理它们.

模具和型芯应支撑形状, 不反对收缩

模具必须在浇注和初始凝固过程中保持铸件形状, 但之后它的行为不应像刚性夹子一样.

如果砂型或型芯强度过高, 塌陷性差, 或高温屈服行为不足, 它抵抗收缩并将热收缩转化为拉应力.

这是最容易被忽视的裂纹来源之一. 就太刚性而言“太好”的模具可能是有害的.

理想的模具系统提供了平衡的组合:

• 浇注过程中的尺寸稳定性,
• 足够的抗侵蚀性,
• 凝固后有足够的溃散性,
• 收缩过程中的约束力低.

型芯设计对于空心或箱形铸件尤其重要.

核心太大, 太难了, 或太强可能会成为零件内部的机械支撑.

当金属围绕它收缩时, 应力集中在墙壁上. 如果产生的应力超过合金的强度, 铸件裂纹, 经常以一种看似无法解释的方式.

因此，工程裂纹预防不仅仅需要金属规格, 但模具行为规范. 模具是机械系统的一部分.

喂食和约束必须同时平衡

通常仅在收缩补偿方面讨论冒口, 但它们的功能更加微妙.

冒口必须将金属送入收缩区, 但如果浇口和立管布局造成局部限制, 它也可能成为破解问题的一部分.

一个好的饲喂系统应该:

• 向最后凝固区域供应液态金属,
• 避免捕获孤立的热点,
• 防止浇口过早冻结,
• 并且不会将铸件锁定在刚性应力场中.

如果大门结冰过早, 它可以阻止铸件的自然收缩.

如果冒口或冒口的位置能够机械地抑制收缩, 连接区域附近的铸件可能会撕裂.

当铸件主体和连接的进料系统之间存在较大的刚度不匹配时，这种情况尤其常见.

这里的原则很关键: 喂入金属和释放收缩应力都是必要的, 但它们不是同一件事.

供给良好但抑制收缩的过程仍可能破裂. 设计必须同时完成这两种功能.

在形成裂纹之前必须降低残余应力

并非所有裂纹都会立即出现. 一些铸件完好无损地退出模具，并在落砂过程中破裂, 打扫, 加工, 或处理.

这意味着铸件含有尚未完全释放的残余应力.

残余应力在某种程度上是不可避免的, 但其幅度是可以控制的. 主要的工程工具有:

• 均匀截面设计,
• 适当的模具溃散性,
• 模具内的控制冷却,
• 适当的震荡时机,
• 去应力热处理,
• 固化后小心处理.

去应力热处理的目的不是改变零件的形状, 而是将内部压力降低到更安全的水平.

用于高应力铸件, 这通常是稳定部件和延迟裂纹之间的区别.

在大型或复杂铸件中, 应力消除尤其重要，因为温度梯度和截面变化通常较大.

在这种情况下, 铸件可能看起来尺寸稳定，但仍然带有危险的内应力.

一旦机加工去除了支撑表面或打开了锁定的应力路径, 裂纹可能会突然出现.

材料选择必须与几何形状和工艺相匹配

只有当合金的行为与零件设计和铸造工艺兼容时，才可能实现抗裂工艺.

一些合金具有更宽的凝固范围, 较低的热延展性, 或更高的收缩敏感性.

这些合金可能非常适合一种几何形状，但在另一种几何形状中极易破裂.

这意味着合金选择不能与设计分开. 工程师必须考虑:

• 凝固范围,
• 热撕裂敏感性,
• 线性收缩,
• 半固态阶段的延展性,
• 凝固后韧性,
• 对脆化元素的敏感性,
• 以及硫或磷等杂质的影响.

具有尖锐过渡和强约束的几何形状需要比简单的合金更耐裂纹的合金, 均匀截面部分.

同样地, 具有已知热裂纹敏感性的合金可能需要修改浇口, 较低的约束, 改善模具的溃散性, 或更慢的控制冷却.

实践, 许多裂纹问题不能仅通过工艺调整来解决. 有时材料必须改变, 或者设计必须放宽以适应合金的真实行为.

凝固后的处理是裂纹预防系统的一部分

当金属冻结时，裂纹预防并没有结束. 落砂过程中铸件仍可能失败, 切割, 磨削, 射击, 或交通.

一旦零件凝固, 由于残余应力高，它可能仍然很脆弱, 低温韧性, 或隐藏的微裂纹.

由于这个原因, 凝固后操作应视为冶金过程的一部分:

• 洗牌不宜太早,
• 零件不应掉落或撞击,
• 应控制浇口拆除,
• 加工时应避免突然施力,
• 和存储应防止堆叠负载或弯曲应力.

这对于大型薄壁铸件和大跨度刚性铸件尤为重要. 这些部件可能看起来很坚固，但对局部冲击或弯曲可能非常敏感.

4. 热裂纹和冷裂纹的核心区别

5. 结论

由于金属收缩，铸件中会出现裂纹, 固化, 并在约束下保持冷静. 当该约束产生的应力大于合金所能承受的应力时, 演员阵容撕裂.

热裂纹 凝固过程中出现, 通常有不规则的, 氧化的, 晶间特征.

冷裂纹 稍后冷却时出现, 通常更直, 清洁工, 残余应力驱动的全厚度断裂.

补救措施同样系统化: 改进铸造设计, 减少应力集中, 优化凝固, 选择合适的合金化学成分, 改善模具的溃散性, 控制落砂时间, 并在需要时进行消除应力热处理.

实践, 最好的无裂纹铸件并不是模具中“最强”的铸件, 但在受控的情况下允许收缩的, 均衡, 和可预测的方式.
