Iwweldjar tal-aluminju: Tekniki, Parametri & Applikazzjonijiet

1. Introduzzjoni

L-iwweldjar tal-aluminju għandu rwol ċentrali fil-fabbrikazzjoni moderna, Irfid l-industriji mill-ajruspazju għall-karozzi.

Hekk kif il-manifatturi jimbuttaw għal eħfef, strutturi aktar effiċjenti, Huma dejjem aktar jiddependu fuq il-proporzjon għoli ta 'saħħa-piż tal-aluminju.

Madankollu, Il-karatteristiċi metallurġiċi uniċi tal-aluminju - konduttività termali għolja, punt ta 'tidwib baxx, u saff ta 'ossidu tenaċi - joħolqu sfidi ta' wweldjar distinti.

F'dan l-artikolu, Aħna nesploraw il-Fundamentali tal-Weldabilità tal-Aluminju, Proċessi Ewlenin tal-Istħarriġ, Dissett ta 'difetti komuni, u taqsam l-aħjar prattiki li jiżguraw robust, ġonot ta 'kwalità għolja.

2. Fundamentali tal-metallurġija tal-aluminju

Qabel ma jolqot ark, Il-welders għandhom jifhmu l-pedamenti metallurġiċi li jagħmlu l-aluminju kemm attraenti kif ukoll ta 'sfida biex jingħaqdu.

Kannizzata kubika ċċentrata fuq il-wiċċ & Konduttività termali

Aluminju jikkristallizza f ' Kubiku ċċentrat fuq il-wiċċ (FCC) kannizzata, li jagħtiha duttilità eċċezzjonali u ebusija.

F'termini prattiċi, Din l-istruttura tippermetti li l-aluminju jgħaddi minn deformazzjoni sinifikanti tal-plastik mingħajr qsim - karatteristika ta 'valur meta tifforma forom kumplessi.

Madankollu, aluminju Konduttività termali (~ 237 w / m · k) imur kważi erba 'darbiet ogħla minn dak ta' azzar ħafif.

Konsegwentement, Is-sħana injettata minn ark tal-aluminju tal-iwweldjar jinfirex malajr fil-metall bażiku, iġġiegħel lill-operaturi:

• Iżżid l-amperaġġ jew veloċità tal-ivvjaġġar bil-mod biex tinkiseb fużjoni adegwata
• Saħħan minn qabel sezzjonijiet ħoxnin (fuq 10 mm) Biex tiżgura penetrazzjoni uniformi
• Uża vireg ta 'rinforz jew pjanċi ta' chill Meta tiwweldjar materjali tal-gauge irqiq biex jipprevjenu l-ħruq

Film tal-ossidu: Ħabib u foe

Forom tal-aluminju a Ossidu Nattiv saff (Al₂o₃) Fi ħdan mikrosekondi ta 'espożizzjoni bl-arja.

Dan il-film iservi bħala barriera protettiva kontra l-korrużjoni, Madankollu jippreżenta ostaklu formidabbli waqt l-iwweldjar:

• Punt ta 'tidwib Disparità: L-ossidu tal-aluminju jdub fuq 2,000 ° C., waqt li l-likwifiji tal-metall sottostanti fi 660 ° C..
  Mingħajr tindif adegwat u enerġija bl-ark, L-ossidu jipprevjeni fużjoni xierqa.
• Protokolli tat-tindif: Welders jimpjegaw Degreasers alkalini, segwit minn Xkupiljar tal-istainless steel Immedjatament qabel l-iwweldjar.
  Xi ħwienet jużaw inċiżi kimiċi (E.g., iddilwixxi l-aċidu fosforiku) Biex tiżgura uċuħ ħielsa mill-ossidu.

Billi tneħħi b'mod diliġenti l-ossidi u tagħżel proċessi - bħal Tig kurrenti bil-pulsazzjoni li mekkanikament tfittex iż-żona tal-weldjatura - il-fabrikaturi jegħlbu dan l-ostaklu metallurġiku u jiksbu ġonot ħielsa mid-difetti.

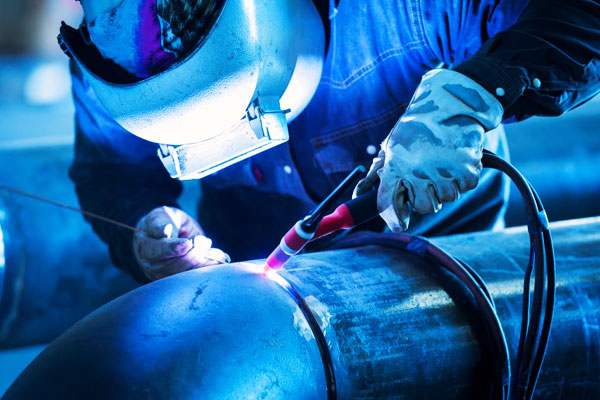

3. Proċessi komuni ta 'wweldjar għall-aluminju

Il-proprjetajiet distintivi tal-aluminju nbidlu sett divers ta 'tekniki ta' wweldjar, kull imfassal apposta għal ħxuna speċifika, Sistemi tal-liga, rati ta 'produzzjoni, u rekwiżiti konġunti.

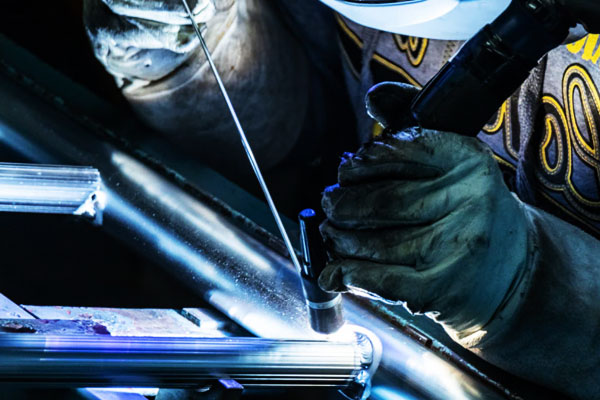

Iwweldjar bl-ark tat-tungstenu tal-gass (Gtaw / TIG)

Iwweldjar bl-ark tat-tungstenu tal-gass (Gtaw), komunement imsejjaħ Tig, joffri kontroll tas-sħana preċiż u splatter minimu, jagħmilha l-metodu tal-għażla għal aluminju ta 'gauge irqiq (≤ 6 mm) u ġonot kritiċi:

• Prinċipju Operattiv: Iner-gass-shrielded, L-elettrodu tat-tungstenu mhux konsumbbli jsostni ark fuq il-wiċċ tal-aluminju.
  Wajer tal-mili jidħol fil-pudina manwalment jew permezz ta 'mekkaniżmu ta' għalf.
• Parametri tipiċi:

• • Kurrent: 50–200 a (Polarità AC biex tnaddaf l-ossidi)
  • Vultaġġ: 10–15 v
  • Veloċità tal-ivvjaġġar: 200–400 mm / min
  • Gass tal-ilqugħ: 100% Argon fi 12-18 l / min

• Vantaġġi:

• • Dehra eċċezzjonali tax-xoffa tal-weldjatura (Ra < 1 µm)
  • Żona dejqa affettwata mis-sħana (Haz), Tnaqqis tad-distorsjoni
  • Kontroll sħiħ fuq input tas-sħana - Essenzjali għal ligi delikati bħal serje 6xxx

• Limitazzjonijiet:

• • Rata ta 'deposizzjoni aktar baxxa (~ 0.5 kg / h) tillimita l-produttività
  • Teħtieġ ħila għolja tal-welder għal riżultati konsistenti

Gawn / Mig - Iwweldjar bl-ark tal-metall tal-gass

Iwweldjar bl-ark tal-metall tal-gass, jew iwweldjar MIG, Titfa 'r-rati ta' depożitu, tagħmilha ideali għal ħxuna medja (3–12 mm) Fabbrikazzjoni tal-aluminju:

• Prinċipju Operattiv: A kontinwu, L-elettrodu tal-wajer tal-aluminju konsumibbli jitma 'minn pistola tal-iwweldjar waqt li l-argon jew l-argon-helium jitħallat tarka l-ark.
• Parametri tipiċi:

• • Dijametru tal-wajer: 0.9–1.2 mm
  • Kurrent: 150–400 a
  • Vultaġġ: 18–25 v
  • Veloċità tal-għalf tal-wajer: 5–12 m / lili (li tagħti deposizzjoni ta 'bejn 5-8 kg / h)
  • Gass tal-ilqugħ: Argon jew ar / hu (25% Hu) fi 15-25 l / min

• Vantaġġi:

• • Depożizzjoni għolja u veloċitajiet tal-ivvjaġġar iżidu l-fluss
  • Mekkanizzazzjoni aktar faċli u integrazzjoni robotika

• Limitazzjonijiet:

• • HAZ usa 'jista' jkabbar id-distorsjoni
  • Spatter ogħla u forma ta 'żibġa inqas preċiża kontra Tig

Iwweldjar bl-ark tal-plażma (Paw)

L-iwweldjar bl-ark fil-plażma jikkonċentra l-ark fi dejqa, Kolonna ta 'enerġija għolja, taħlit ta 'penetrazzjoni profonda ma' kontroll:

• Prinċipju Operattiv: Ark tal-plażma kostrett jivvjaġġa bejn elettrodu li ma jistax jiġi kkonsost u l-biċċa tax-xogħol; Gass tal-lqugħ sekondarju jdawwar il-plażma biex jipproteġi l-weldjatura.
• Parametri tipiċi:

• • Plażma tal-gass (AR jew AR / H₂): 2–10 l / min
  • Gass tal-ilqugħ: Argon f'10-20 l / min
  • Kurrent: 50–300 a

• Vantaġġi:

• • Fond ta 'penetrazzjoni sa 10 mm f'pass wieħed
  • Kontroll preċiż tal-forma tal-ark għal weldjaturi dojoq

• Limitazzjonijiet:

• • Disinn kumpless tat-torċa u spiża ta 'tagħmir ogħla
  • Teħtieġ setup tas-sengħa biex tevita l-instabilità

Friction ħawwad l-iwweldjar (FSW)

Friction ħawwad l-iwweldjar (FSW) jirrevoluzzjona l-aluminju li jingħaqad billi jopera kompletament fl-istat solidu:

• Prinċipju Operattiv: A li ddur, Għodda li ma tistax tikkonsma, li tiġġenera sħana frizzjonali li plastiċizza l-metall.
  L-għodda mbagħad taqsam il-ġonta, Tħallat mekkanikament materjal imrattab biex tifforma weldjatura konsolidata.
• Parametri tipiċi:

• • Rotazzjoni tal-Għodda: 300–1,200 rpm
  • Veloċità traversa: 50–500 mm / min
  • Downforce: 10–50 kN, jiddependi fuq il-ħxuna

• Vantaġġi:

• • Kważi telimina l-porożità u xquq sħun
  • Jikseb effiċjenzi konġunti ta '95-100% f'ligi 5xxx u 6xxx
  • Jipproduċi multa, ħbub ekwiaxed fin-nugget tal-weldjatura, Titjib tal-proprjetajiet mekkaniċi

• Limitazzjonijiet:

• • L-investiment fit-tagħmir huwa sinifikanti
  • Ristrett għal ġonot lineari jew imkollija sempliċi; teħtieġ l-iffissar

Metodi emerġenti: L-iwweldjar bir-raġġ tal-lejżer u l-elettroni

Hekk kif il-manifatturi jimbuttaw għal veloċitajiet u awtomazzjoni ogħla, jadottaw travi ta 'dens ta' enerġija:

• Iwweldjar bir-raġġ tal-lejżer (Lbw):

• • Prinċipju: Laser b'power għoli (fibra jew co₂) tiffoka fuq post żgħir (< 0.5 mm), Ħolqien ta 'penetrazzjoni ta' keyhole.
  • Benefiċċji: Haz estremament dojoq, Distorsjoni minima, veloċitajiet ta 'wweldjar sa 10 m / tiegħi.
  • Sfidi: Teħtieġ it-tqassim konġunt preċiż (< 0.1 mm) u kapital inizjali għoli.

• Iwweldjar tar-raġġ tal-elettroni (Emb):

• • Prinċipju: Raġġ ta 'elettroni b'veloċità għolja fil-vakwu jdub metall fil-modalità keyhole.
  • Benefiċċji: Penetrazzjoni fil-fond (20–50 mm) b'purità eċċellenti tal-weldjatura.
  • Sfidi: Kmamar tal-vakwu jillimitaw id-daqs tal-parti, u t-tagħmir jinvolvi spiża sostanzjali.

4. Sistemi tal-liga u l-iwweldabilità tagħhom

Ligi tal-aluminju jaqgħu f'erba 'familji prinċipali - 1xxx, 5xxx, 6xxx, u 7xxx - kull wieħed definit mill-elementi tal-liga dominanti tiegħu.

Dawn id-differenzi kimiċi jirregolaw l-imġieba tat-tidwib, Karatteristiċi ta 'solidifikazzjoni, u suxxettibilità għal difetti tal-iwweldjar.

1Serje XXX (≥ 99% Aluminju)

Kompożizzjoni & Karatteristiċi

• Element prinċipali: Aluminju ≥ 99.0% (E.g., 1100: Fe ≤ 0.15%, U ≤ 0.10%)
• Qawwa mekkanika: UTS 90-110 MPa f'O-Temper
• Konduttività termali: ~ 237 W / m · k

Weldabilità

• Klassifikazzjoni: Eċċellenti
• Vantaġġi:

• • Impuritajiet minimi jipprevjenu formazzjoni intermetallika u qsim sħun.
  • Duttilità għolja (Titwil ≥ 20%) jittollera varjazzjonijiet ta 'input tas-sħana.

• Sfidi:

• • Teħtieġ ~ 20-30% aktar input tas-sħana minn ligi 6xxx biex iżżomm il-fużjoni.

Prattiki rakkomandati

• Proċessi: Gtaw (TIG) għal preċiżjoni; Gawn (Jien) fuq folja rqiqa (≤ 3 mm)
• Virga: ER1100 jew ER4043 (għal fluwidità aħjar) Biex taqbel ma 'reżistenza għall-korrużjoni tal-metall bażi
• Applikazzjonijiet: Tankijiet Kimiċi, Tagħmir ta 'grad ta' ikel, Xewk ta 'Exchanger tas-Sħana

5Serje XXX (Ligi AL-Mg)

Kompożizzjoni & Karatteristiċi

• Manjesju: 2.0–5.0 wt %; Manganiż: 0.1–1.0 wt % għall-kontroll tal-qamħ
• Gradi komuni: 5052 (Mg 2.2–2.8%), 5083 (Mg 4.0–4.9%), 5456 (Mg 4.5–5.5%)
• Uts: 280–340 MPa; titwil: 12–18%

Weldabilità

• Klassifikazzjoni: Tajjeb għal eċċellenti
• Vantaġġi:

• • Tisħiħ ta 'soluzzjoni solida mingħajr twebbis tal-preċipitazzjoni, li jagħtu proprjetajiet konsistenti tal-weldjatura.
  • Reżistenza eċċellenti għall-korrużjoni tal-ilma baħar (< 0.03 Telf mm / sena).

• Sfidi:

• • Żona affettwata mis-sħana (Haz) Tqaxxir tal-qamħ jista 'jnaqqas is-saħħa tal-għeja b'10-15% meta jkun imkessaħ bil-mod.
  • L-ossidi tal-wiċċ u l-MGO jeħtieġu xkupiljar rigoruż.

Prattiki rakkomandati

• Proċessi: Ac-gtaw għat-tindif tal-ossidu; FSW fuq sezzjonijiet ≥ 6 mm għal ġonot b'qawwa sħiħa
• Virga: ER5356 għal tqabbil ta 'kontenut ta' mg u mġieba ta 'korrużjoni
• Applikazzjonijiet: Bwieq tal-vapuri (5083-H111), Bastimenti tal-pressjoni (5456), Tankijiet tal-fjuwil

6Serje XXX (Ligi AL-Mg - Si)

Kompożizzjoni & Karatteristiċi

• Manjesju: 0.4–1.5 wt %; Silikon: 0.6–1.2 wt % (li jiffurmaw il-preċipitati mg₂si)
• Ligi tipiċi: 6061 (ġenerali), 6063 (estrużjoni), 6082 (Strena għolja)
• L-aqwa UTS (T6): ~ 310 MPA; Bendibilità fl-O-Temper: 1.5× ħxuna

Weldabilità

• Klassifikazzjoni: Moderat
• Vantaġġi:

• • It-twebbis tal-preċipitazzjoni jrendi saħħa tajba kif iwettaq wara x-xjuħija wara.
  • Versatili għal tfassil strutturali u profili estrużi.

• Sfidi:

• • L-iwweldjar tal-fużjoni jinħall mg₂si, jikkawżaw it-trattib tal-haz (waqgħa tar-rendiment ≈ 30-50%).
  • Fillers b'ħafna silikon jistgħu jippromwovu films fraġli jekk mhux ikkontrollati bir-reqqa.

Prattiki rakkomandati

• Proċessi: Jien għall-veloċità; FSW biex tevita t-trattib taż-żona tal-fużjoni
• Virga: ER4043 (U 5 %) għar-reżistenza għall-qasma; ER5356 għas-servizz tal-baħar
• Trattament ta 'wara l-Weld: Tixjiħ T6 (530 ° C Soluzzjoni, 160 ° C / 8 h Ix-xjuħija) jerġa 'jġib ~ 85% ta 'saħħa oriġinali
• Applikazzjonijiet: Gwarniċi tar-roti (6061-T6), estrużjonijiet arkitettoniċi (6082-T6)

7Serje XXX (Ligi Al - Zn - Mg)

Kompożizzjoni & Karatteristiċi

• Żingu: 5.0–7.0 wt %; Manjesju: 2.0–3.0 wt %; Ram: 1.2–2.0 wt % (E.g., 7075-T6)
• Uts (T6): > 500 MPA; Limiti ta 'għeja eċċezzjonali (~ 160 MPA f'10 ⁷ Ċikli)

Weldabilità

• Klassifikazzjoni: Fqir għal moderat
• Vantaġġi:

• • L-ogħla saħħa fost l-aluminju weldable, kritiku għal applikazzjonijiet aerospazjali.

• Sfidi:

• • Cracking sħun minn films ewtettiċi li jħallu baxx (Al - Zn - Mg) waqt il-fużjoni.
  • It-trattib sinifikanti tal-haz u t-tħassib tal-istress residwu.

Prattiki rakkomandati

• Proċessi: FSW jew EBW (Sezzjonijiet ħoxnin ≥ 10 mm) Biex tevita t-tidwib; Tig b'dcen pulsat għal partijiet irqaq
• Virga: ER2319 (Cu 6.5 %) Twessa l-firxa tas-solidifikazzjoni u tnaqqas il-qsim
• Trattament ta 'qabel / wara: Saħħan minn qabel 120 ° C.; Ħami li joħroġ mill-istress (200 ° C / 4 h) Biex tnaqqas l-istress residwi minn 50%
• Applikazzjonijiet: Spars strutturali tal-inġenji tal-ajru (7075-T6), Fittings aerospazjali (7050), Qafliet ta 'saħħa għolja

Tqabbil ewlieni tal-weldabilità

Tiġbor flimkien l-analiżi preċedenti, It-tabella hawn taħt tenfasizza l-weldabilità relattiva ta 'kull serje maġġuri tal-aluminju, Flimkien mal-proċessi preferuti tagħhom u l-isfidi primarji tagħhom.

5. Parametri ewlenin tal-proċess u kontroll tal-iwweldjar tal-aluminju

Il-kisba ta 'ċappetti ta' weldjaturi ħielsa mid-difetti fuq kontroll tal-parametri metikolużi:

• Tindif ta 'qabel l-ilma. Tneħħi ma 'tindif alkalini, Imbagħad ineħħi mekkanikament l-ossidu billi tuża xkupilji tal-istainless steel iddedikati għall-aluminju. Kwalunkwe ossidi residwi jew żjut jikkawżaw porożità.
• Input tas-sħana, Veloċità tal-ivvjaġġar & Amperaġġ. Ibbilanċja l-input tas-sħana (KJ / mm) Biex tiżgura fużjoni sħiħa mingħajr ħruq.
  Għal Tig, Żomm l-input tas-sħana madwar 1-2 kJ / mm; Għalija, 3–6 kJ / mm jaqbel mal-pjanċi 3-6 mm.
• Għażla tal-metall tal-mili.

• • ER4043 (5% U): Joffri tixrib tajjeb u qsim imnaqqas; Ideali għas-serje 6xxx.
  • ER5356 (5% Mg): Tipprovdi saħħa ogħla u reżistenza għall-korrużjoni; Preferut għal metalli bażi tas-serje 5xxx.

• Kompożizzjoni tal-gass tal-ilqugħ & Rati tal-fluss. Uża 100% Argon għal gauges irqaq; Taħlitiet ta 'argon-helium (E.g., 75/25) Ittejjeb il-penetrazzjoni u l-fluwidità tax-xoffa tal-weldjatura fuq impjiegi eħxen.
  Żomm il-fluss f'10-20 l / min u żomm it-tazza tal-gass ġewwa 10 mm tal-biċċa tax-xogħol.

6. Sfidi ta 'Weldabilità u Mekkaniżmi ta' Difetti

L-iwweldjar tal-aluminju jiltaqa 'ma' diversi modi ta 'difetti:

• Porożità. Solubilità tal-idroġenu fl-aluminju mdewweb (sa 2 ML / 100 g AT 700 ° C.) iwassal għal qbid tal-gass wara s-solidifikazzjoni.
  Itaffi billi taħmi l-wajer tal-mili (65 ° C., 4 h) u żżomm niexef, Metall bażi nadif.
• Qsim sħun. 6ligi xxx u 7xxx jiffurmaw films likwidi tul il-konfini tal-qamħ waqt is-solidifikazzjoni.
  Naqqas il-qsim billi tnaqqas l-input tas-sħana, Għażla ta 'mili b'ħafna silikon (ER4043), jew bl-użu ta 'FSW f'ligi suxxettibbli.
• Nuqqas ta 'fużjoni u ħruq. Sħana inadegwata jew veloċità eċċessiva tal-ivvjaġġar tħalli żoni mhux użati; Vjaġġi bil-mod żżejjed jew amperaġġ għoli jikkawża ħruq.
  Spezzjona l-profil tax-xoffa u aġġusta l-parametri biex tikseb gerżuma uniformi tal-weldjatura.
• Distorsjoni u tensjonijiet residwi. Il-koeffiċjent ta 'espansjoni termali għolja tal-aluminju (23× 10⁻⁶ / k) tinduċi distorsjoni sostanzjali. Kontra-Taqbel, Iwweldjar b'lura, u klampi tas-sink tas-sħana.

7. Evoluzzjoni mikrostrutturali u prestazzjoni mekkanika

Mikrostrutturi ta 'wara l-weldjati jiddettaw l-integrità konġunta:

• Haz irattab & Tkabbir tal-qamħ. Fil-ligi li jistgħu jiġu mmodifikati fil-preċipitazzjoni (6Serje XXX), il-haz jitlef is-saħħa hekk kif il-preċipitati jinħallu.
  Tkessiħ fi stat solidu jew tixjiħ ta 'wara l-weldjatura (E.g., 160 ° C għal 8 h ġewwa 6061) jirkupra sa 80% ta 'saħħa ta' l-assawwar.
• Preċipitazzjoni f'ligi trattabbli bis-sħana. Preċipitazzjoni mill-ġdid ikkontrollata - permezz ta 'T4 (tixjiħ naturali) jew T6 (tixjiħ artifiċjali) Ċikli - Restores Propjetajiet mekkaniċi.
  Pereżempju, 6061-T6 weldjaturi jiksbu 275 Rendiment tal-MPA wara trattament T6.
• Tensjoni, Għeja & Prestazzjoni tal-korrużjoni. Weldjaturi tat-tig eżegwiti kif suppost 5083 jista 'jilħaq 95% Qawwa tat-tensjoni tal-metall bażi. Fl-ittestjar tal-għeja, Il-ġonot FSW f'ligi 5xxx jaqbżu 10⁶ ċikli fuq 70% ta 'Uts.
  Ir-reżistenza għall-korrużjoni - vitali f'applikazzjonijiet tal-baħar - tibqa 'għolja meta tuża ligi ta' mili li jaqblu u trattamenti adegwati wara l-weldjatura.

8. Trattamenti u tiswija ta 'wara l-weldjatura

Biex tottimizza l-prestazzjoni konġunta u l-lonġevità, Il-fabbrikanti japplikaw diversi proċeduri wara l-weldjatura:

• Trattament tas-sħana wara l-weldjatura (PWHT) & Serħan mill-istress. Fil-ligi 6xxx, TRATT-SOLUZZJONI AT 530 ° C segwit minn quench u tixjiħ T6. Għal-ligi 5xxx, tixjiħ naturali (T4) tistabbilizza l-ebusija.
• Drajt mekkaniku & Xogħol kiesaħ. Għall-korrezzjoni tad-distorsjoni, Tgħawweġ bir-reqqa jew roll f'temperatura tal-kamra. Il-ħidma kiesħa żżid ukoll is-saħħa lokalizzata permezz tat-twebbis tar-razza.
• Tiswija tad-difetti u weldjar mill-ġdid. Itħan ix-xquq jew il-pori għall-metall tal-ħoss, imbagħad erġa 'weldja billi tuża l-istess proċess u mili. Dejjem terġa 'tnaddaf l-uċuħ biex tevita r-rikorrenza tad-difetti.

9. Spezzjoni, Ittestjar, u kontroll tal-kwalità

Iż-żamma tal-kwalità tal-weldjatura titlob spezzjoni sistematika:

• Spezzjoni viżwali (ISO 5817 / AWS D1.2). Evalwa d-dehra tal-weldjatura, Tisħiħ tax-xoffa, u undercut. Il-livell B tal-Grad jeħtieġ imperfezzjonijiet minimi.
• Ittestjar mhux distruttiv (Ndt).

• • Żebgħa penetrant: Jinstab xquq tal-wiċċ fi weldjaturi mhux porużi.
  • Radjografiku (X-ray): Tikxef porożità interna u nuqqas ta 'fużjoni.
  • Ultrasoniku: Stħarriġ pjanċi eħxen (>10 mm) għal difetti volumetriċi.

• Kwalifika tal-Proċedura & Ċertifikazzjoni tal-Welder. Wettaq ir-rekords tal-kwalifika tal-proċedura (PQRS) Biex tivvalida l-parametri. Iċċertifika l-welders għal kull AWS D1.2 jew ISO 9606-2 Biex tiżgura konsistenti, Prestazzjoni konformi.

10. Applikazzjonijiet industrijali ta 'wweldjar ta' l-aluminju

Il-proporzjon eċċezzjonali tas-saħħa u l-piż tal-aluminju u r-reżistenza għall-korrużjoni jimbotta l-użu tiegħu f'industriji eżiġenti.

Strutturi ta 'liga aerospazjali u ta' saħħa għolja

Fl-ajruspazju, Kull kilogramma ffrankata tittraduċi direttament għall-effiċjenza tal-fjuwil u l-kapaċità tat-tagħbija.

Konsegwentement, fabbrikanti iwweldjaw ligi tal-aluminju b'qawwa għolja - bħal 2024, 6061, u 7075 - għal komponenti kritiċi:

• Ġlud tal-fuselage u tal-ġwienaħ: Tig awtomatizzat u wweldjar bil-lejżer jingħaqdu rqiq (1–3 mm) folji b'wisa 'tal-weldjatura taħt 1 mm, Il-preservazzjoni tal-intoppi ajrudinamiċi.
• Stringers u frejms: Friction ħawwad l-iwweldjar (FSW) fi 5 xxx u 7 Is-serje XXX toħloq ġonot ta 'saħħa tal-metall kważi, Jippermettu disinji monokokki ħfief.
  Il-linji tal-ajru jirrappurtaw sa 5% Iffrankar tal-fjuwil fuq inġenji ta 'l-ajru aktar ġodda billi jaqilbu għal pannelli ta' l-aluminju b'għaqad FSW.
• Landing-Gear Housings: Partijiet tal-aluminju mitfugħa u ffalsifikati (E.g., 7075-T73) Weld permezz ta 'EBW u mbagħad tgħaddi minn ħami ta' ħelsien mill-istress biex iżżomm ir-reżistenza creep taħt tagħbijiet ta 'impatt ripetuti.

Trasport tal-karozzi u ħfief

Il-manifatturi tal-vetturi jiffaċċjaw regolamenti ta 'emissjonijiet stretti u talbiet ta' elettrifikazzjoni. L-iwweldjar tal-aluminju jgħin biex jilħaq dawn l-isfidi:

• Vettura elettrika (EV) Kompartimenti tal-batteriji: L-iwweldjar jien 5 xxx-serje estrużjonijiet jiffurmaw riġidi, Trejs tal-batteriji li jixirqilhom il-ħabta.
  Meta mqabbel ma 'l-azzar, It-trejs tal-aluminju jnaqqsu l-massa billi 35–40%, testendi l-firxa EV sa 10%.
• Strutturi tal-ġisem fl-abjad: Ċelloli ibridi tig-mig iwweldjati assemblaġġi ta 'l-aluminju mħallta bl-użu ta' metalli ta 'mili ta' transizzjoni, qtugħ tal-piż tal-bankina billi 100–150 kg Fuq SUVs ta 'daqs sħiħ.
• Korpi tal-karru u tal-ferrovija: 5083-Pannelli H116 iwweldjaw malajr f'linji robotiċi tal-weldjatura,
  twassil ta 'pjattaformi ħielsa mill-korrużjoni li jdumu 30–40% itwal mill-kontropartijiet tal-azzar taħt ambjenti tal-melħ li jinqerdu.

Marine, Bastimenti tal-pressjoni, u faċċati arkitettoniċi

Bini tal-vapuri u periti jisfruttaw iwweldjar tal-aluminju għar-reżistenza għall-korrużjoni u l-flessibilità tad-disinn:

• Bwieq tal-vapuri u superstrutturi: 5083 u 5 ligi xxx iwweldjaw b'distorsjoni minima wara l-warrab, Jippermetti daqsijiet akbar tal-pannelli (sa 10 m) u tnaqqas il-ħin tal-assemblaġġ bi 20%.
• Bastimenti tal-pressjoni & Tankijiet krijoġeniċi: Ligi bħal 5083 u 6061 Weld permezz ta 'Tig f'atmosferi kkontrollati, li jipproduċu ġonot li ma jagħtux it-tnixxija li jifilħu għal servizz ta '–196 ° C f'applikazzjonijiet LNG.
• Ħitan tal-purtieri arkitettoniċi: Weldjaturi dekorattivi Tig ġewwa 6 xxx-serje estrużjonijiet jiffurmaw faċċati bla xkiel.
  L-iwweldjar bil-lejżer aktar iddejjaq il-ġonot għal taħt 0.5 mm, Ħolqien ta 'flush, Uċuħ lesti għall-anodizzati.

Setturi emerġenti: Vetturi elettriċi & Enerġija rinnovabbli

Hekk kif l-industriji jduru għas-sostenibbiltà, L-iwweldjar tal-aluminju jappoġġja teknoloġiji ġodda:

• Hubs tat-turbina tar-riħ: FSW jingħaqad ħoxnin (sa 50 mm) 6 Pjanċi tas-Serje XXX Għal Fittings ta 'Għeruq tax-Xafra tat-Turbina - Akkomodanti ta' Qawwiet tat-Tensil 300 MPA u għeja ħajja taqbeż 10⁷ Ċikli taħt tagħbija ċiklika.
• Gwarniċi ta 'tracker solari: Iwweldjat mill-mig 5 xxx estrużjonijiet jiffurmaw strutturi ta 'appoġġ ħafif, tnaqqas l-ispiża tal-materjal billi 25% Meta mqabbel ma 'gwarniċi tal-azzar galvanizzati.
• Ċilindri tal-ħażna tal-idroġenu: Raġġ tal-elettroni u wweldjar bil-lejżer ġewwa 6 xxx ligi inġenji bla xkiel, Bastimenti bi pressjoni għolja, li tippermetti sikur, Tankijiet tal-idroġenu kompatti għal vetturi taċ-ċelloli tal-fjuwil.

11. Vantaġġi u Żvantaġġi ta 'Iwweldjar ta' l-Aluminju

L-iwweldjar tal-aluminju joffri benefiċċji sinifikanti iżda jippreżenta wkoll sfidi uniċi li l-produtturi għandhom jinnavigaw bir-reqqa.

Vantaġġi:

• Strutturi ħfief: Assemblej tal-aluminju wweldjati jiżnu sa 50 % inqas minn strutturi ta 'azzar ekwivalenti, Titjib tal-effiċjenza tal-fjuwil fil-vetturi, ajruplan, u Marine bastimenti.
• Reżistenza għall-korrużjoni: Meta wweldjat b'ligi tal-mili li jaqblu (E.g., ER5356 fuq serje 5xxx),
  Il-ġonot tal-aluminju jżommu reżistenza eċċellenti għall-ilma mielaħ u l-korrużjoni atmosferika - kritika f'applikazzjonijiet tal-baħar u ta 'barra.
• Effiċjenza konġunta għolja: Proċessi moderni bħall-frizzjoni ħawwad l-iwweldjar rutina jiksbu 95-100 % Qawwa tal-metall tal-bażi, li tippermetti applikazzjonijiet li jġorru t-tagħbija mingħajr kompromess.
• Konduttività termali tajba: Id-dissipazzjoni rapida tas-sħana tnaqqas is-sħana żejda lokalizzata, Tnaqqas id-distorsjoni f'sezzjonijiet irqaq meta l-parametri jiġu kkontrollati kif suppost.
• Riċiklabilità u sostenibbiltà: Ruttam tal-aluminju minn Spatter tal-Weld u Off-Cuts jerġa 'jidħol fil-borma tal-melting faċilment, tappoġġja l-manifattura ċirkolari sa 95 % iffrankar tal-enerġija fuq il-produzzjoni primarja.

Żvantaġġi:

• Ġestjoni tas-saff tal-ossidu: Il-film Al₂o₃ Tenacious jitlob tindif rigoruż qabel (kimika jew mekkanika) u, fit-tig, Polarità AC biex tiżgura fużjoni konsistenti.
• Telf rapidu tas-sħana: Filwaqt li konduttività għolja tgħin il-kontroll tad-distorsjoni, iġġiegħel lill-welders iżidu l-input tas-sħana - iqajmu r-riskju ta 'ħruq fuq gauges irqaq u żoni usa' affettwati mis-sħana fuq sezzjonijiet eħxen.
• Haz irattab f'ligi trattabbli bis-sħana: Welding Fusion ta '6xxx u 7xxx serje spiss jinħall it-tisħiħ tal-preċipitati,
  li tirriżulta f'żona mrattab li tista 'teħtieġ tixjiħ ta' wara l-weldja jew proċessi alternattivi ta 'stat solidu bħal FSW.
• Distorsjoni u tensjonijiet residwi: Il-koeffiċjent ta 'espansjoni termali għolja ta' l-aluminju u modulu elastiku baxx jikkombinaw biex jipproduċu warping notevoli; Strateġiji effettivi ta 'l-iffissar u l-kontroll tas-sħana jsiru essenzjali.
• Rekwiżiti ta 'tagħmir u ħiliet: Il-kisba ta 'weldjaturi tal-aluminju ħielsa mid-difetti titlob kontroll preċiż tal-parametri, fillers speċjalizzati,
  u ħafna drabi tagħmir ta 'tarf high-end (E.g., Provvisti ta 'enerġija tal-iwweldjar bil-pulsazzjonijiet, Rigs FSW), żieda fl-ispejjeż tal-kapital u t-taħriġ.

12. Konklużjoni

L-iwweldjar tal-aluminju jgħaqqad opportunitajiet u sfidi. Billi nikkontrollaw il-metallurġija tal-aluminju, Għażla tal-proċess it-tajjeb,

kemm jekk tig għall-preċiżjoni, MiG għall-produttività, jew FSW għal difetti ħielsa, Ġonot ta 'saħħa għolja - u parametri ta' kontroll b'mod rigoruż u trattamenti ta 'wara l-weldjatura, fabbrikaturi jiksbu affidabbli, Strutturi ta 'prestazzjoni għolja.
