1. Introduzzjoni

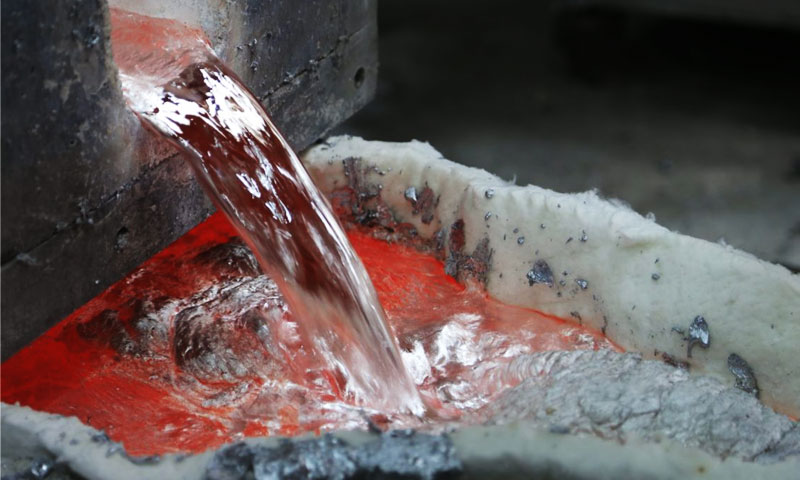

"Aluminju fondut" tirreferi għal-ligi tal-aluminju ffurmati minn proċessi tal-metall likwidu (kastig tad-die, ikkastjar tar-ramel, permanenti-moffa, ikkastjar ta 'investiment, għafas l-ikkastjar, eċċ.).
Meta mqabbel ma 'aluminju maħdum jew falsifikat u ma' materjali li jikkompetu (azzar, ħadid fondut, Ligi tal-manjeżju, ligi taż-żingu, polimeri), aluminju fondut jokkupa post ħelu wiesa ': prestazzjoni mekkanika tajba għal kull unità ta 'massa, manifattura kosteffettiva għal partijiet kumplessi, u attributi termali u ambjentali favorevoli.
Dan l-artikolu janalizza dawk il-vantaġġi fix-xjenza tal-materjali, Manifattura, perspettivi ekonomiċi u ta’ sostenibbiltà.
2. Vantaġġi materjali ewlenin (fiżiku & mekkaniku)
Densità baxxa u prestazzjoni speċifika għolja
- Densità baxxa (~ 2.70 g / cm³) jagħti mitfugħa aluminju vantaġġ immedjat għal disinji sensittivi għall-piż (tal-karozzi, aerospazjali, tagħmir portabbli).
Fuq bażi tal-massa ħafna drabi tagħti ebusija jew saħħa ekwivalenti bi frazzjoni tal-piż tal-azzar jew tal-ħadid fondut. - Saħħa speċifika kompetittiva: ħafna ligi Al–Si–Mg fondut f'kondizzjoni ittrattata bis-sħana (T6) jilħqu saħħiet tat-tensjoni fil- ~200–350 MPa firxa filwaqt li żżomm massa baxxa.
Dan jagħmilhom effettivi fejn il-proporzjon tas-saħħa għall-piż huwa kritiku.
Proprjetajiet mekkaniċi assoluti tajbin għal ħafna użi
- Qawwiet tat-tensjoni kif fondut ikopru firxa wiesgħa (bejn wieħed u ieħor 70–300 MPa Jiddependi fuq liga u proċess), u ligi tal-ikkastjar li jistgħu jiġu trattati bis-sħana jistgħu jissaħħu b'mod sinifikanti permezz ta 'ċikli ta' soluzzjoni-quench-age.
- Duttilità u ebusija raġonevoli jiddependi fuq liga: it-titwil tipiku tvarja minn ~1–12% u ebusija Brinell minn ~30–120 HB, tippermetti kemm applikazzjonijiet strutturali kif ukoll suxxettibbli għall-użu (b'għażla ta 'liga xierqa).
Modulu elastiku u imġieba tal-vibrazzjoni
- Modulus ta’ Young (~ 69 GPa) huwa inqas mill-azzar, iżda l-piż aktar baxx ħafna drabi jikkumpensa dan fid-disinn sensittiv għall-ebusija permezz ta 'sezzjonijiet trasversali akbar.
L-aluminju juri wkoll imġieba ta 'vibrazzjoni mixtieqa (inqas enerġija reżonanti minn xi metalli ta 'frekwenza għolja f'ċerti sistemi).
3. Vantaġġi tal-Manifattura u tad-Disinn (kastabbiltà & Ġeometrija)

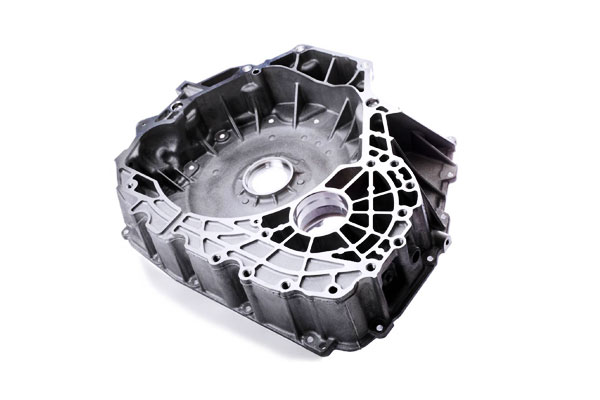

Castability eċċezzjonali
- Fluidità u firxa ta 'tidwib baxx (meta mqabbla ma 'metalli tal-ħadid) jippermettu ħitan irqaq, Dettalji fini, kavitajiet interni u karatteristiċi integrati (boxxli, kustilji, siltiet) F’erfa waħda.
Dan inaqqas il-passi tal-assemblaġġ u jelimina tgħaqqad li jistgħu jkunu punti dgħajfa jew mogħdijiet ta 'tnixxija.
Ġeometrija kumplessa u iffurmar qrib ix-xibka
- Forom qrib nett tnaqqas il-ħin tal-magni u l-volum tal-fdalijiet. Għal ħafna partijiet, ikkastjar wieħed jeħtieġ biss makkinar ħafif għal uċuħ kritiċi, li tbaxxi l-ħin taċ-ċiklu u l-ispiża għal kull parti f'volumi medji għal għoljin.
Produzzjoni għolja u skali ta' produzzjoni varjati
- Die Casting jappoġġja rati taċ-ċiklu għoljin ħafna u konsistenza għal kwantitajiet kbar; ikkastjar tar-ramel jappoġġja volum baxx, forom ta’ format kbir jew speċjalizzati ekonomikament.
Din il-flessibbiltà tnaqqas il-kompromessi taż-żmien biex jitqiegħed fis-suq u l-ispejjeż tal-għodda.
Integrazzjoni ta' funzjonijiet
- Ikkastjar jistgħu jintegraw l-immuntar, kanali tat-tkessiħ, it-tisħiħ tal-kustilji u l-pumijiet — il-konsolidazzjoni tal-assemblaġġi u t-titjib tal-affidabbiltà filwaqt li jitnaqqas l-għadd tal-partijiet, qfieli u punti ta’ tnixxija potenzjali.
4. Reżistenza qawwija għall-korrużjoni
Mekkaniżmu - għaliex l-aluminju jirreżisti l-korrużjoni
Ir-reżistenza għall-korrużjoni tal-linja bażi pendenti tal-aluminju ġejja minn formazzjoni rapida ta 'rqiq ħafna, ossidu li jwaħħal sewwa mal-espożizzjoni għall-arja: ossidu tal-aluminju (Al₂o₃).
Dan il-film jifforma spontanjament f'sekondi sa minuti, huwa biss ftit nanometri ħoxna taħt kundizzjonijiet normali, u huwa:
- Aderenti u awto-fejqan — meta scratched, metall frisk jerġa 'jossida u jifforma mill-ġdid il-barriera sakemm l-ossiġnu jkun disponibbli.
- Kompatt fuq skala nano — jimblokka t-trasport joniku u jnaqqas drastikament ir-reazzjonijiet elettrokimiċi li jmexxu t-telf tal-metall.
Minħabba li l-azzjoni protettiva hija mmexxija mill-wiċċ, il eżistenza u kundizzjoni tal-ossidu — mhux il-kimika bl-ingrossa biss — tikkontrolla fil-biċċa l-kbira l-imġiba tal-korrużjoni.
Prestazzjoni prattika - ambjenti fejn l-aluminju jaħdem tajjeb
- Espożizzjonijiet atmosferiċi: Aluminju (u ħafna ligi Al) juru rati ta 'korrużjoni ġenerali baxxi f'atmosferi rurali u urbani.
L-ossidu nattiv flimkien ma 'patini tal-wiċċ ħafif jinibixxu t-telf uniformi tal-metall. - Ambjenti kimiċi ħfief: Bil-liga xierqa u finituri tal-wiċċ, aluminju jirreżisti ħafna atmosferi industrijali, kundizzjonijiet ta’ ġewwa u ilmijiet kemmxejn alkalini.
- Applikazzjonijiet li jisfruttaw din il-karatteristika: Alloġġi ta' barra, Komponenti arkitettoniċi, housings tal-magni u ħafna prodotti tal-konsumatur fejn manutenzjoni minima hija mixtieqa.
5. Konduttività termali u elettrika eċċellenti
Konduttività termali - għaliex hija importanti
L-aluminju għandu konduttività termali intrinsika għolja meta mqabbel ma 'metalli strutturali komuni. Aluminju pur imexxi s-sħana madwar 237 W·m⁻¹·K⁻¹.
Ligi fondut huma aktar baxxi minħabba elementi ta 'liga, intermetalliċi u porożità, iżda xorta tipikament jaqgħu fil-medda ta 100–180 W·m⁻¹·K⁻¹ għal ħafna gradi tal-ikkastjar tal-inġinerija.
Implikazzjonijiet:

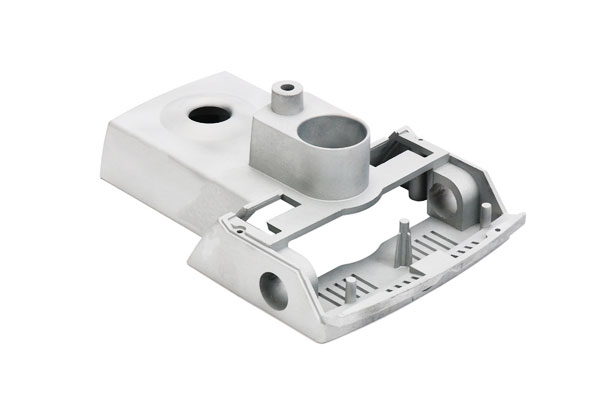

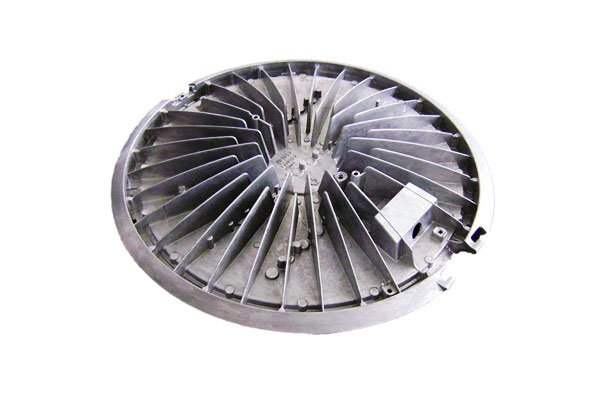

- Dissipazzjoni tas-sħana: Aluminju fondut huwa eċċellenti għall-housings, Sinkijiet tas-sħana, u komponenti fejn it-tneħħija jew it-tixrid tas-sħana malajr hija essenzjali (Kompartimenti ta' l-elettronika ta' l-enerġija, Housings bil-mutur, tappijiet tat-tarf tal-iskambjatur tas-sħana).
- Karatteristiċi integrati tat-tkessiħ: Casting jippermetti xewk, kanali u ħitan irqaq li għandhom jiġu integrati—immassimizzaw l-erja tal-wiċċ u l-passaġġ termali filwaqt li jimminimizzaw il-passi tal-assemblaġġ.
Konduttività elettrika — valuri prattiċi u konsegwenzi
- Aluminju pur konduttività elettrika hija madwar 36–38 ×10⁶ S·m⁻¹ (linja bażi utli).
Ligi fonduti ta 'inġinerija tipiċi juru konduttività mnaqqsa iżda jibqgħu konduttivi-komunement fil- ~20–35 ×10⁶ S·m⁻¹ firxa skond il-kompożizzjoni u l-porożità. - Applikazzjonijiet: EMI shielding housings, housings tal-bus konduttur fejn l-iffrankar tal-massa jegħleb il-konduttività superjuri tar-ram, u partijiet fejn hija meħtieġa xi kontinwità elettrika.
Vantaġġi f'applikazzjonijiet reali
- Ġestjoni tas-sħana sensittiva għall-piż: Minħabba li l-aluminju huwa ħafif u konduttiv termalment, rekwiżit partikolari ta’ dissipazzjoni tas-sħana spiss jista’ jintlaħaq b’inqas massa minn alternattivi tar-ram—importanti fil-karozzi/EV, elettronika aerospazjali u portabbli.
- Disinji termali integrati permezz tal-ikkastjar: Ikkastjar jippermetti passaġġi interni għal xewk li jkessħu u fonduti li jgħaqqdu rwoli strutturali u termali mingħajr magni jew assemblaġġ għaljin.
- Termali doppju & rwoli elettriċi: Komponenti li għandhom imexxu s-sħana u jaġixxu bħala housings elettriċi (E.g., housings tal-mutur li huma ertjati) tista 'tagħmel it-tnejn b'parti mitfugħa waħda.
6. Vantaġġi ekonomiċi (spiża, rata tal-produzzjoni, għodda)
Kost-effettiv fuq skala
- Produzzjoni die-cast jamortizza l-ispiża tal-għodda malajr f'volumi għoljin, twassil ta 'spiża baxxa tal-parti għal kull unità u ripetibbiltà dimensjonali eċċellenti.
- Ikkastjar tar-ramel u proċessi ta 'moffa permanenti jbaxxu l-għodda bil-quddiem għal partijiet kbar jew ġirjiet qosra, li tippermetti manifattura ekonomika fuq l-iskali.
Imnaqqas assemblaġġ u operazzjonijiet sekondarji
- Inqas partijiet u qfieli tnaqqas ix-xogħol tal-assemblaġġ u l-inventarju. Ikkastjar qrib nett ibaxxu l-ħin tal-magni u l-iskart, iffrankar tal-ispejjeż tal-materjal u taċ-ċiklu.
Għodda u maturità tal-proċess
- L-industrija tal-ikkastjar għandha kontrolli tal-proċess maturi, ligi standard u ekosistemi tal-fornituri. Dan inaqqas ir-riskju tekniku u l-kumplessità tal-akkwist.
7. Sostenibbiltà u vantaġġi taċ-ċiklu tal-ħajja
Riċiklabbiltà għolja u iffrankar tal-enerġija
- L-aluminju huwa riċiklabbli ħafna; ruttam li jdub mill-ġdid juża frazzjoni tal-enerġija meħtieġa għall-primarja (verġni) produzzjoni tal-aluminju-tfaddil komunement iċċitata huma sa ~90–95% tal-enerġija primarja (skond is-sistema).
Dan inaqqas b'mod sinifikanti l-enerġija inkorporata u l-footprint tal-gassijiet serra għall-ikkastjar b'kontenut riċiklat.
Benefiċċji ta' piż ħafif
- Is-sostituzzjoni ta 'partijiet tal-azzar/ħadid b'aluminju fondut tnaqqas l-enerġija operattiva fl-applikazzjonijiet tat-trasport (enerġija tal-fjuwil jew tal-batterija ffrankata matul il-ħajja tal-vettura), ħafna drabi jipproduċi profil ambjentali favorevoli taċ-ċiklu tal-ħajja anke meta jitqies l-enerġija tal-produzzjoni.
Ċirkolarità materjali
- Ikkastjar u ruttam tal-magni jistgħu jinġabru faċilment u jerġgħu jiġu introdotti fil-fluss tat-tidwib, appoġġ ta 'mudelli ta' manifattura ċirkolari.
8. Limitazzjonijiet & Kompromessi
L-ebda materjal mhu perfett. L-aluminju fondut għandu kompromessi li għandhom jiġu kkunsidrati.
Modulu aktar baxx u sensittività għall-għeja lokalizzata
- Ebusija aktar baxxa (vs azzar) ifisser li d-disinjaturi kultant iridu jżidu l-cross-section jew jużaw kustilji.
- Ħajja ta 'għeja jista 'jkun limitat minn difetti ta' porożità u ikkastjar; mitigazzjoni: Degassing, filtrazzjoni, kontrolli tal-proċess, NDT wara l-ikkastjar, jew għażla ta 'proċessi ta' porożità baxxa (għafas l-ikkastjar, Ġenbejn).
Ilbes u limiti ta 'temperatura għolja
- L-aluminju jirtab f'temperaturi elevati meta mqabbel ma 'ligi tal-ħadid; għal applikazzjonijiet ta 'xedd għoli jew sostnuti f'temperatura għolja, tikkunsidra trattamenti tal-wiċċ (anodizza iebes, Sprej termali) jew ligi alternattivi (silikon għoli, Partikuli tas-SiC) u disinn għal partijiet ta 'sostituzzjoni.
Riskju tal-korrużjoni galvanika
- L-aluminju huwa anodiku relattiv għal ħafna metalli komuni; evita kuntatt dirett ma 'metalli aktar nobbli mingħajr iżolament jew kisjiet.
Disinn għall-iżolament elettriku u l-għażla tal-qafliet kompatibbli.
Spiża għal-ligi speċjali
- Gradi mikroligati ta 'prestazzjoni għolja (Sc, Żidiet Zr) jagħti proprjetajiet eċċezzjonali iżda bi spiża tal-materjal ferm ogħla; uża biss fejn il-benefiċċji taċ-ċiklu tal-ħajja jiġġustifikaw l-ispiża.
9. Vantaġġ Komparattiv: Aluminju mitfugħ vs.. Alternattivi
| Proprjetà / Aspett | Aluminju fondut - A356-T6 (tipiku) | Magnesium fondut - familja AZ (E.g., AZ91D, tipiku) | Mitfugħa Stainless Steel — 316L (tipiku) |
| Densità | ~ 2.70 g / cm³ | ~ 1.75–1.85 g/cm³ | ~ 7.9–8.0 g/cm³ |
| Saħħa tat-tensjoni aħħarija tipika (Uts) | ~250–320 MPa | ~160–260 MPa | ~480–620 MPa |
| Saħħa ta 'rendiment tipiku (prova) | ~180–240 MPa | ~120–180 MPa | ~170–300 MPa |
| Titwil għall-falliment | ~5–12% (T6 jiddependi fuq it-taqsima & porożità) | ~2–8% | ~ 30–50% (kundizzjoni mitfugħa tvarja) |
| Ebusija (Brinell / tipiku) | ~70–110 HB | ~50–90 HB | ~150–220 HB |
| Saħħa speċifika (Uts / densità) | ≈ 95–120 (MPA · CM³ / G.) (≈103 tipiku) | ≈ 90–140 (≈122 tipiku) | ≈ 55–80 (≈65 tipiku) |
| Konduttività termali | ~100–140 W·m⁻¹·K⁻¹ (mitfugħa A356 ~ 120) | ~60–90 W·m⁻¹·K⁻¹ | ~14–20 W·m⁻¹·K⁻¹ |
| Konduttività elettrika | moderat; liga ~20–35 ×10⁶ S·m⁻¹ | moderat; inqas minn Al pur (≈20 ×10⁶ S·m⁻¹) | baxx; ≈1–2 ×10⁶ S·m⁻¹ |
| Reżistenza għall-korrużjoni (ġenerali) | Tajjeb — Al₂O₃ passiv; vulnerabbli għall-pitting tal-klorur sakemm ma jkunx protett | Fqir - moderat — riskju galvaniku u pitting; teħtieġ kisjiet f'ħafna ambjenti | Eċċellenti — 316L reżistenti ħafna għall-korrużjoni f'ħafna midja, speċjalment il-kloruri |
| Imġieba galvanika | Anodiku għal ħafna metalli; iżola meta tkun akkoppjata | Anodiku qawwi (se jissaddad malajr ħdejn metalli nobbli) | Katodiku/newtrali vs ħafna metalli; tendenza li tkun nobbli |
Kastabbiltà & proċessi tipiċi |
Eċċellenti — imutu, permanenti-moffa, ramel, investiment; fluwidità tajba ħafna | Eċċellenti — die casting, moffa permanenti; solidifikazzjoni mgħaġġla ħafna (immaniġġjar speċjali tat-tidwib) | Tajjeb — ramel & investiment ikkastjar komuni; temperatura tat-tidwib ogħla, solidifikazzjoni aktar bil-mod |
| Sensittività tal-porożità / għeja | Moderat — għeja sensittiva għall-porożità; proċessi ta 'porożità baxxa jtejbu l-ħajja | Moderat - għoli — għeja limitata minn difetti tal-ikkastjar, finitura tal-wiċċ importanti | Inqas — inqas kwistjonijiet tal-pori tal-ikkastjar għall-għeja meta mitfugħa sew u ttrattati bis-sħana |
| Makkinabilità | Tajjeb — faċli għall-magna; għodda xedd moderat | Eċċellenti — faċli ħafna għall-magna, forzi baxxi tat-tqattigħ | Ġust - foqra — ix-xogħol li ma jissaddadx jibbies; xedd tal-għodda u forza tal-magni ogħla |
| Weldabilità / Tiswija | Weldjabbli bil-prekawzjonijiet (A356 jeħtieġ pre/post-heat, fillers speċjali) | Prekawzjonijiet iwweldjati iżda speċjali (fjammabbiltà tal-immaniġġjar tat-trab/tidwib) | Tajjeb — 316L iwweldja sew (iżda l-kundizzjoni mitfugħa tista 'teħtieġ trattament tas-sħana wara l-iwweldjar) |
| Prestazzjoni f'temperatura għolja | Limitat 'il fuq minn ~150–200 °C (tħassib dwar it-trattib/creep) | Limitat; il-manjeżju jirtab u jossidizza f'T elevati | Eċċellenti — iżomm is-saħħa/reżistenza għat-tkessiq għal temperaturi ferm ogħla |
Reżistenza għall-ilbies |
Moderat; imsaħħa minn Si iperewtektiku jew trattamenti tal-wiċċ | Moderat baxx; imtejba b'kisi/rinfurzar tal-partiċelli | Għoli (bi trattament ta 'liga/sħana); reżistenza tajba għall-ilbies li jiżżerżqu |
| Applikazzjonijiet tipiċi (eżempji) | Housings tal-magna, każijiet ta 'trasmissjoni, housings tas-sink tas-sħana, housings strutturali | Partijiet strutturali ħfief, interjuri tal-karozzi, kompartimenti die cast, partijiet sekondarji aerospazjali | Valvoli tas-servizz korrużivi, Kisi tal-pompa, housings kimiċi, Fittings sanitarji |
| Spiża relattiva tal-materjal | Medju | Medju-għoli (Il-metalli bażiċi tal-Mg huma aktar għaljin & l-immaniġġjar iżid l-ispiża) | Għoli |
| Riċiklamat / sostenibbiltà | Eċċellenti; valur għoli ta' ruttam riċiklat; riproċessar b'enerġija baxxa vs primarja | Eċċellenti; riċiklabbli iżda kontroll tal-liga meħtieġ | Eċċellenti; Ruttam li ma jissaddadx riċiklabbli ħafna għalkemm enerġija tat-tidwib ogħla |
| Vantaġġi ewlenin (sommarju) | Eċċellenti saħħa għall-piż, Konduttività termali, castability preċiżjoni, liga wiesgħa / għażliet ta 'proċessar | L-aħjar saħħa speċifika (bil-massa), densità baxxa ħafna - eċċellenti għal lightweighting aggressiv | Reżistenza għall-korrużjoni eċċezzjonali u qawwa għolja; toughness għolja u kapaċità ta 'temperatura |
| Limitazzjonijiet ewlenin (sommarju) | Modulu aktar baxx, għeja sensittiva għall-porożità, tħassib galvaniku ma 'metalli differenti | Suxxettibilità għall-korrużjoni, immaniġġjar tat-tidwib li jaqbad, Duttilità aktar baxxa, spiża & varjabbiltà tal-provvista | Tqil (Densità għolja), għalja, ikkastjar/trattament tas-sħana aktar kumpless |
11. Konklużjonijiet
Aluminju mitfugħ jgħaqqad taħlita unika u kummerċjalment siewja ta ħfief, manifattura, prestazzjoni termali u riċiklabbiltà. Il-vantaġġi tiegħu jkopru proprjetajiet tal-materja prima, kapaċitajiet tal-proċess u benefiċċji taċ-ċiklu tal-ħajja.
Applikazzjoni b'suċċess teħtieġ li tgħaqqad il-liga t-tajba u l-metodu tal-ikkastjar mar-rekwiżiti funzjonali: porożità baxxa għal partijiet kritiċi għall-għeja, trattament bis-sħana għas-saħħa, u finituri tal-wiċċ għall-korrużjoni jew xedd.
Meta użat kif xieraq, aluminju fondut inaqqas l-għadd tal-partijiet, tnaqqas il-piż, tissimplifika l-produzzjoni u tappoġġja strateġiji ta' manifattura sostenibbli.
FAQs
Huwa aluminju fondut dejjem l-aħjar għażla għal partijiet ħfief?
Mhux dejjem. Għall-eħfef soluzzjonijiet strutturali, manjesju jew komposti avvanzati jistgħu jirbħu, u għall-ogħla ebusija jew tagħbijiet tas-sħana, azzar jew titanju jistgħu jkunu preferibbli.
Aluminju fondut jibbilanċja ħeffa, spiża u manifattura għal ħafna applikazzjonijiet fid-dinja reali.
Kemm huma reżistenti partijiet tal-aluminju fondut f'ambjenti korrużivi?
Ġeneralment tajjeb grazzi għall-ossidu protettiv. Għal ambjenti marittimi jew rikki fil-klorur, agħżel ligi xierqa, Kisi (anodizza, żebgħa), u disinn biex jiġu evitati xquq jew akkoppjar galvaniku.
Jista 'jintuża aluminju fondut għal komponenti kritiċi għall-għeja?
Iva — sakemm il-kontrolli tal-proċess jimminimizzaw il-porożità/difetti u trattamenti xierqa ta' wara l-ikkastjar (Shot Peening, HIP jekk meħtieġ) u jintużaw disinji li jnaqqsu l-konċentrazzjonijiet tal-istress.
Jista ' l-aluminju fondut jissostitwixxi l-ħadid fondut fl-applikazzjonijiet kollha?
Le-ħadid fondut għadu preferut għal xedd għoli, applikazzjonijiet ta 'torque għoli (E.g., drums tal-brejkijiet tat-trakkijiet heavy-duty) minħabba reżistenza superjuri għall-ilbies u spiża aktar baxxa.
Aluminju fondut jeċċella f'każijiet ta 'użu sensittivi għall-piż jew suxxettibbli għall-korrużjoni.
Huwa aluminju fondut adattat għal applikazzjonijiet ta 'temperatura għolja?
Iva—ligi reżistenti għas-sħana bħal A201 (bir-ram u n-nikil) iżommu 80-85% tas-saħħa tagħhom f'250°C, tagħmilhom adattati għall-pistuni tal-magni u l-manifolds tal-egżost.
Għal temperaturi 'l fuq minn 300°C, aluminju fondut huwa sostitwit minn superligi bbażati fuq in-nikil.
Kif tqabbel l-ispiża tal-aluminju fondut mal-aluminju falsifikat?
L-aluminju fondut huwa 30-40% orħos għal kull kg mill-aluminju falsifikat, peress li l-ikkastjar jeħtieġ inqas enerġija u post-ipproċessar.
Għal partijiet ta 'volum għoli (100,000+ unitajiet), il-vantaġġ tal-ispiża tal-aluminju fondut huwa saħansitra akbar.
Jista 'jiġi wweldjat aluminju fondut?
Iva — il-biċċa l-kbira tal-ligi tal-aluminju fondut (E.g., A356, 5052) huma iwweldjati permezz tat-TIG (Gtaw) jew mig (Gawn) bl-użu ta' metalli tal-mili li jaqblu (E.g., ER4043 għal A356). Ligi ta 'ram għoli (E.g., A380) jeħtieġu tisħin minn qabel biex jiġi evitat qsim.
