1. Introduzzjoni
1.4122, komunement referenzjata mid-denominazzjoni Ewropea tagħha X39CrMo17-1, huwa azzar inossidabbli tal-kromju martensitiku ddisinjat biex iwassal taħlita ta ' ebusija, reżistenza għall-ilbies u prestazzjoni raġonevoli tal-korrużjoni.
Tokkupa triq tan-nofs prattika bejn azzar tal-għodda u gradi li ma jissaddadx reżistenti għall-korrużjoni: jibbies permezz ta 'trattament tas-sħana għal qawwiet għoljin u reżistenza għall-brix, għadhom joffru reżistenza aħjar għall-korrużjoni minn ħafna azzar tal-karbonju.
2. X'inhu 1.4122 Stainless Steel
1.4122 (imsejħa wkoll X39CrMo17-1) huwa a kromju martensitiku azzar li ma jissaddadx — a hardenable, grad manjetiku li ma jissaddadx iddisinjat biex iwassal bilanċ ta ' ebusija għolja/reżistenza għall-ilbies u Reżistenza moderata għall-korrużjoni.
L-inġiniera jagħżlu 1.4122 għal komponenti li jeħtieġu truf li jaqtgħu u uċuħ tal-qtugħ li jdumu (Pożati), xaftijiet u magħżel ta' preċiżjoni, partijiet tal-ilbies u ċerti komponenti tal-valv jew tal-pompa fejn ir-reżistenza għall-korrużjoni moderata hija adegwata.
Huwa distint minn azzar inossidabbli awstenitiku (E.g., 304) li huma mhux manjetiċi u reżistenti ħafna għall-korrużjoni, u minn gradi ferritiċi li ma jistgħux jibbies bit-tifi;
1.4122Il-karatteristika li tiddefinixxi hija tagħha mikrostruttura martensitika wara t-tifi, li jipproduċi ebusija u saħħa għolja.
3. Kompożizzjoni kimika ta ' 1.4122 Stainless Steel
Hawn taħt hemm nadif, tabella professjonali li turi l-firxiet tal-kompożizzjoni kimika għal 1.4122 (X39CrMo17-1) azzar li ma jissaddadx flimkien ma 'konċiż, deskrizzjoni ffukata fuq l-inġinerija tar-rwol li kull element għandu f'din il-liga.
| Element | Firxa (wt%) | Rwol primarju(s) — konċiż |
| Ċ (Karbonju) | 0.33–0.45 | Aġent ewlieni tat-twebbis - iżid l-ebusija tal-martensite u r-reżistenza għall-ilbies; inaqqas it-toughness u l-weldjabbiltà f'livelli għoljin. |
| Cr (Kromju) | 16.5–17.5 | Jipprovdi passività tal-korrużjoni u jikkontribwixxi għat-twebbis u l-formazzjoni tal-karbur. |
| Mo (Molibdenu) | 0.80–1.30 | Ittejjeb it-twebbis, saħħa u reżistenza għall-korrużjoni lokalizzata. |
| Fi (Nickel) | ≤1.00 | Għajnuna minuri għat-toughness; jinżamm baxx biex iżomm ir-rispons martensitiku. |
| Mn (Manganiż) | ≤1.50 | Deoxidizer u għajnuna ħafifa għall-ebusija. |
U (Silikon) |
≤1.00 | Deoxidizer u ssaħħaħ modest ta 'soluzzjoni solida. |
| P (Fosfru) | ≤0.04 | Impurità — tinżamm baxxa biex tiġi evitata l-fraġilità u t-telf mill-għeja. |
| S (Kubrit) | ≤0.015 | Minimizzat (mhux grad ta' magni b'xejn) għax inaqqas it-toughness u l-prestazzjoni tal-għeja. |
| Fe (Ħadid) | Bilanċ | Element tal-matriċi — jifforma l-bażi tal-azzar martensitiku. |
| Oligoelementi (Ta ', V, Cu, N, eċċ.) | tipikament <0.05–0.20 | Effetti żgħar mikro-liga jew elementi tramp; jista 'jirfina l-qamħ jew jimmodifika ftit il-proprjetajiet meta jkun preżenti. |
4. Propjetajiet mekkaniċi ta ' 1.4122 Stainless Steel
Il-proprjetajiet mekkaniċi jvarjaw skont l-istat tat-trattament tas-sħana. Hawn taħt jinsabu meded rappreżentattivi użati għall-gwida tad-disinn.
| Kundizzjoni / trattament | Ebusija (HRC) | Qawwa tat-tensjoni (Uts, MPA) | 0.2% Prova / Rendiment (MPA) | Titwil (A, %) | Charpy V-Notch (appross., J) |
| Artab / Normalizzat (kunsinna) | ~20–30 HRC | ~500–700 MPa | ~300–450 MPa | 10–18 % | 30–60 J |
| Imkessaħ & ittemprat → ~ 40 HRC (temper ta 'inġinerija tipiku) | ≈38–42 HRC | ~800–950 MPa | ~600–800 MPa | 8–12 % | 15–30 j |
| Imkessaħ & ittemprat → ~ 48–52 HRC (ebusija għolja) | ≈48–52 HRC | ~1,000–1,300 MPa | ~ 800–1,100 MPa | 3–8 % | 5–20 j |
| Ebusija massima (viċin 55+ HRC) | >55 HRC | >1,300 MPA | għoli (toqrob l-UTS) | baxx (<3 %)* | baxx (<10 J) |
5. Proprjetajiet manjetiċi u fiżiċi ta ' 1.4122 Stainless Steel
Nifhmu l-proprjetajiet manjetiċi u fiżiċi ta ' 1.4122 l-istainless steel huwa kritiku għall-inġiniera tad-disinn, partikolarment meta tispeċifika komponenti għal makkinarju ta 'preċiżjoni, għodda, jew applikazzjonijiet fejn l-espansjoni termali u l-konduttività huma importanti.
| Proprjetà | Valur tipiku | Implikazzjonijiet ta 'inġinerija |
| Densità | 7.75–7.80 g/ċm³ | Kalkoli tal-piż, tagħbija dinamika, Disinn tal-Komponent |
| Konduttività termali | 19–24 w / m · k | Dissipazzjoni tas-sħana, makkinar u distorsjoni termali |
| Koeffiċjent ta 'espansjoni termali | 10–11 ×10⁻⁶ /K | Stabbiltà dimensjonali taħt ċikli termali |
| Sħana speċifika | ~ 460 J / kg · k | Ġestjoni termali waqt l-ipproċessar |
| Imġieba manjetika | Ferromanjetiku | Ikkunsidra fil-prossimità tas-sensorju, interferenza elettronika, assemblaġġ manjetiku |
6. Reżistenza għall-korrużjoni
1.4122 l-istainless steel jipprovdi Reżistenza moderata għall-korrużjoni, superjuri għall-azzar tal-karbonju sempliċi iżda inferjuri għall-azzar inossidabbli awstenitiku.
Ambjenti fejn jaħdem b'mod aċċettabbli
- Ilma frisk u atmosferi industrijali ossidanti ħafif
- Aċidi organiċi u ambjenti kimiċi ħfief, meta illustrat jew passivat
Limitazzjonijiet
- Mhux rakkomandat għal Ambjenti b'ħafna klorur (ilma baħar, salmura) fejn il-ħofor u l-korrużjoni tal-xquq isiru sinifikanti.
- Ir-reżistenza għall-korrużjoni lokalizzata tonqos b'żieda fl-ebusija u t-temprar li jesponu eteroġeneitajiet mikrostrutturali.
Irfinar tal-wiċċ u passivazzjoni
- Illustrar għal finitura fina u Passivazzjoni kimika (E.g., trattament bl-aċidu nitriku) ittejjeb il-prestazzjoni tal-korrużjoni billi ssaħħaħ il-film passiv.
- Kisi (Żebgħa, plating) jew protezzjoni katodika huma komuni għal ħajja twila ta 'servizz f'ambjenti marġinali.
7. Trattament tas-Sħana u Ebusija
Trattament tas-sħana it-tfassil huwa ċentrali għall-użu 1.4122 effettivament.
Skeda tipika tat-twebbis
- Austenitizing: saħħan għal bejn wieħed u ieħor 980–1020 °C (firxa tipika għal azzar li ma jissaddadx martensitiku; it-temperatura eżatta tiddependi fuq id-daqs tas-sezzjoni u l-kontroll tal-forn) biex jiffurmaw austenite.
- Tkessiħ: tkessiħ rapidu fiż-żejt jew polimeru quench biex tittrasforma għal martensite. Jista' jintuża t-tifi tal-ilma iżda jżid ir-riskju ta' distorsjoni u qsim.
- Ittemprar: erġa saħħan biex 150–600 ° C. skond il-bilanċ finali ta' ebusija/toughness meħtieġ.
Temperaturi ta 'temperaturi aktar baxxi jagħtu ebusija ogħla u toughness aktar baxxi; temperatura ogħla tagħti ebusija aktar baxxa iżda duttilità aħjar u reżistenza għall-impatt.
Rispons tat-twebbis
- Elementi li jiffurmaw il-karbur (Cr, Mo) u l-kontenut tal-karbonju jsuq hardenability. 1.4122 juri rispons tajjeb li jippermetti lid-disinjaturi jagħżlu ċikli tat-tempera għal miri mekkaniċi speċifiċi.
Effetti
- Is-saħħa tiżdied b'mod drammatiku wara t-tifi u t-tempra.
- Ebusija jista 'jiġi rrestawrat parzjalment bit-ttemprar; hemm kompromess magħruf bejn ebusija u toughness.
- Makkinabilità ġeneralment tmur għall-agħar wara li tibbies; il-biċċa l-kbira tal-magni jsiru f'kundizzjonijiet ittemprati jew parzjalment ittemprati.
8. Makkinabilità u Fabbrikazzjoni
Makkinabilità
- Medju f'kondizzjoni ittemprat. F'kundizzjoni ratba, 1.4122 magni komparabbli ma 'gradi martensitiċi oħra b'għodda xierqa u veloċitajiet ta' qtugħ.
Uża għodda qawwija ta 'veloċità għolja, likwidu li jkessaħ adegwat u għalf konservattiv meta jiġu mmaxinjati porzjonijiet imwebbsa. - Fqir meta mwebbsa. Ebusija >45 L-HRC iżid sostanzjalment l-użu tal-għodda; tħin u għodda tal-karbur huma tipiċi.
Weldabilità
- Limitat. Karbonju għoli u struttura martensitika jagħmlu l-azzar suxxettibbli għal qsim kiesaħ ikkawżat mill-idroġenu. L-iwweldjar ġeneralment jeħtieġ:
-
- Sħana minn qabel (E.g., 150–250 °C skond il-ħxuna)
- Elettrodi ta 'idroġenu baxx
- Ittemprar ta 'wara l-iwweldjar jew PWHT biex ittaffi l-istress residwu u ttaffi l-HAZ
- Għal partijiet kritiċi, l-iwweldjar jiġi evitat jew imwettaq bi trattament tas-sħana wara l-iwweldjar.
Tifforma
- Formazzjoni kiesħa: limitat fi stat imwebbes; aħjar li tifforma f'kondizzjoni ittemprat u mbagħad tibbies.
- Formazzjoni sħuna: jistgħu jintużaw fi twieqi kkontrollati iżda jeħtieġ trattament tas-sħana sussegwenti biex jiġu restawrati l-proprjetajiet iddisinjati.
9. Vantaġġi u limitazzjonijiet
Vantaġġi ta ' 1.4122 Stainless Steel
- Hardenability tajba: jista 'jiġi ttrattat bis-sħana għal firxa wiesgħa ta' valuri ta 'ebusija u saħħa.
- Reżistenza tal-korrużjoni bilanċjata: superjuri għall-azzar tal-karbonju f'ħafna ambjenti.
- Reżistenza għall-ilbies: addattat għat-truf tat-tqattigħ, xaftijiet u partijiet tal-ilbies mgħobbija ħafif.
- Manjetiku: utli fejn tkun meħtieġa imġieba ferromanjetika.
Limitazzjonijiet ta ' 1.4122 Stainless Steel
- Limitazzjonijiet tal-weldjabbiltà — teħtieġ tisħin minn qabel u PWHT għal konnessjonijiet kritiċi.
- Formabilità kiesħa: fqir fi stat imwebbes; għandhom jiġu ffurmati f'kondizzjoni ittemprat.
- Limiti tal-korrużjoni: mhux rakkomandat għal ambjenti ta 'ilma baħar jew klorur għoli mingħajr miżuri protettivi.
- Makkinar meta mwebbsa: xedd għoli ta 'għodda, għodda speċjali meħtieġa.
10. Applikazzjonijiet industrijali ta ' 1.4122 Stainless Steel
1.4122 jintuża fejn taħlita ta' ebusija għolja tal-wiċċ, Reżistenza għall-ilbies, u reżistenza moderata tal-korrużjoni huma meħtieġa:
- Pożati u għodod kirurġiċi: skieken, l-imqass u l-leħja jibbenefikaw mill-bilanċ tal-ebusija u l-imġieba li ma jissaddadx.

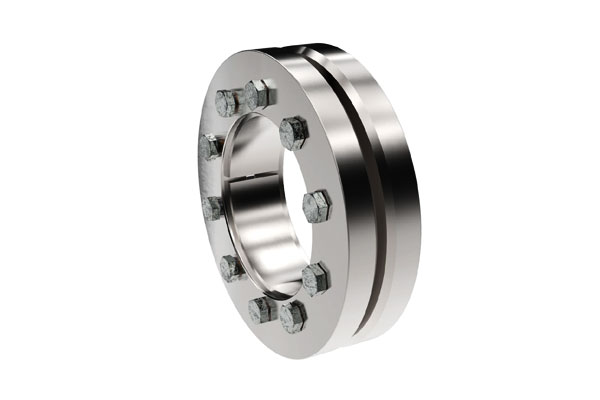

- Inġinerija mekkanika: Xaftijiet, magħżel, labar u gerijiet żgħar li jeħtieġu preċiżjoni, iż-żamma tat-tarf u l-ħajja tajba tal-ilbies.

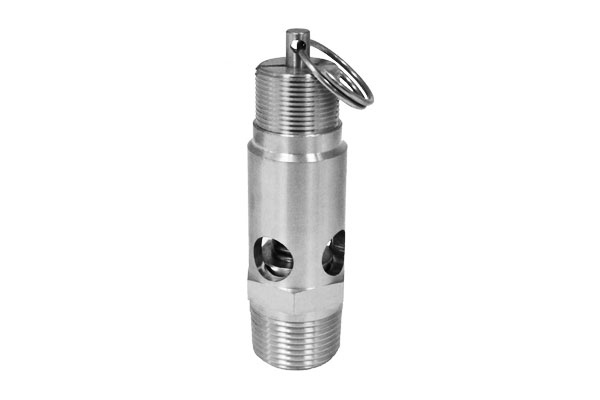

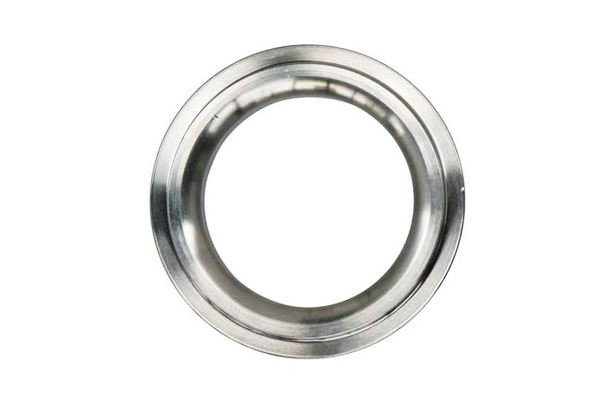

- Pompi u valvi: zkuk, sedili u komponenti esposti għal ilma ħelu jew fluwidi buffered.
- Għodda u forom: għall-ipproċessar tal-polimeru u dmirijiet ta 'għodda ħfief fejn ir-reżistenza għall-korrużjoni hija ta' għajnuna meta mqabbla ma 'azzar għodda sempliċi.

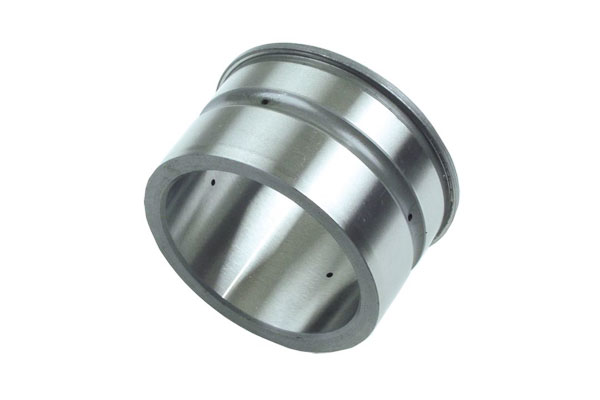

- Użi oħra niċċa: tiġrijiet li jġorru, komponenti strutturali żgħar, u ċerti qfieli fejn l-ebusija u r-rispons manjetiku huma vantaġġjużi.
11. Tqabbil ma 'Azzar Stainless Relatati
1.4122 (X39CrMo17-1) huwa a azzar inossidabbli tal-kromju martensitiku b'ebusija bilanċjata, Reżistenza għall-korrużjoni, u xedd proprjetajiet.
Biex tiggwida l-għażla tal-materjal, huwa ta 'għajnuna li titqabbel ma' azzar li ma jissaddadx tal-kromju u martensitiku ieħor użat b'mod komuni, inkluż 1.4034 (X46Cr13) u 1.4112 (X90CrMoV18).
| Proprjetà / Liga | 1.4122 (X39CrMo17-1) | 1.4034 (X46Cr13) | 1.4112 (X90CrMoV18) | Noti ta' l-Inġinerija |
| Karbonju (Ċ) | 0.36–0.44% | 0.42–0.50% | 0.85–0.95% | Il-karbonju jikkontrolla l-ebusija u r-reżistenza għall-ilbies; ogħla C iżid l-ebusija iżda jnaqqas id-duttilità. |
| Kromju (Cr) | 16–18% | 16–18% | 16–18% | Il-kromju jipprovdi reżistenza għall-korrużjoni; it-tlieta huma gradi martensitiċi b'reżistenza moderata għall-korrużjoni. |
| Molibdenu (Mo) | 0.8–1.2% | 0–0.2% | 0.8–1.2% | Mo jtejjeb il-pitting u r-reżistenza għall-korrużjoni ġenerali, speċjalment fi 1.4122 u 1.4112. |
| Vanadju (V) | Traċċa | Traċċa | 0.1–0.3% | V iżid l-ebusija u r-reżistenza għall-ilbies, użat fi 1.4112 għal għodod li jilbsu ħafna. |
| Qawwa tat-tensjoni (MPA) | 800–1100 (imkessaħ & ittemprat) | 700–1000 | 1000–1400 | 1.4112 huwa grad għoli ta 'karbonju ddisinjat għal xedd massimu; 1.4122 jibbilanċja s-saħħa u t-toughness. |
Ebusija (HRC) |
50–55 | 48–52 | 56–60 | 1.4112 jikseb ebusija ogħla minħabba karbonju ogħla; 1.4122 addattat għal għodda u xaftijiet. |
| Reżistenza għall-korrużjoni | Moderat | Moderat | Moderat għal baxx | 1.4122Iż-żieda ta 'Mo ttejjeb ir-reżistenza għal ambjenti ossidanti ħafif fuq 1.4034. |
| Makkinabilità | Moderat | Tajjeb | Fqir | Karbonju għoli 1.4112 huwa aktar diffiċli għall-magna; 1.4122 jibbilanċja l-makkinarju mal-ebusija. |
| Applikazzjonijiet tipiċi | Pożati, għodda, Xaftijiet tal-pompa, valvi | Pożati, strumenti kirurġiċi, Partijiet mekkaniċi | Għodod li jilbsu ħafna, skieken, xfafar industrijali | L-għażla tiddependi fuq l-ebusija meħtieġa, Reżistenza għall-korrużjoni, u restrizzjonijiet tal-magni. |
12. Konklużjoni
1.4122 (X39CrMo17-1) huwa azzar li ma jissaddadx martensitiku prattiku li jipprovdi taħlita versatili ta ' ebusija, reżistenza għall-ilbies u reżistenza moderata għall-korrużjoni.
Il-kapaċità tagħha li tkun imfassla permezz ta 'trattament tas-sħana tagħmilha għażla li tmur għall-pożati, Xaftijiet, partijiet tal-valv u applikazzjonijiet ta 'għodda fejn huwa meħtieġ kompromess bejn imġieba li ma jissaddadx u ebusija għolja.
FAQs
X'inhi l-firxa ta 'ebusija tipika li tista' tinkiseb 1.4122 azzar li ma jissaddadx?
Fil-konsenja/kondizzjoni imrattab madwar 27–33 HRC. Wara quench u temper il-liga tista 'tiġi aġġustata tipikament għal ~40–55 HRC skond it-temperatura tat-tempra u d-daqs tas-sezzjoni.
IS 1.4122 azzar li ma jissaddadx adattat għas-servizz tal-ilma baħar?
Le - għandu biss reżistenza moderata għall-klorur. Għal ilma baħar jew ambjenti korrużivi ħafna, agħżel azzar inossidabbli duplex jew awstenitiku b'reżistenza superjuri għall-pitting.
Nista 'wweldjatura 1.4122 Komponenti tal-istainless steel?
L-iwweldjar huwa possibbli iżda sfida. Uża saħħan minn qabel, konsumabbli b'idroġenu baxx u ttemprar ta 'wara l-iwweldjar biex jiġi evitat qsim u jirrestawra t-toughness.
Kif it-trattament bis-sħana jaffettwa l-ebusija?
It-temprar f'temperaturi ogħla jtejjeb it-toughness iżda jnaqqas l-ebusija. Agħżel it-temperatura tat-tempra biex tikseb il-bilanċ meħtieġ għall-għeja u t-tagħbijiet tal-impatt.
Jiddependi fuq l-applikazzjoni, 1.4034 jista 'jkun sostitut ekonomiku għal ħtiġijiet ta' prestazzjoni aktar baxxa; 1.4112 jew martensitiċi oħra ta’ C għoli jistgħu jintużaw fejn tkun meħtieġa ebusija estrema iżda nnota differenzi fil-korrużjoni u t-toughness.
