Injap rama-rama adalah antara peranti kawalan aliran yang paling banyak digunakan dalam sistem paip perindustrian, menawarkan yang mudah, padat, dan penyelesaian kos efektif untuk mengawal aliran gas, cecair, dan buburan.
Apabila permohonan itu menuntut kekuatan, ekonomi, dan rintangan kakisan sederhana, injap rama-rama keluli karbon menjadi pilihan lalai—terutamanya dalam rawatan air, minyak dan gas, penjanaan kuasa, dan perkhidmatan perindustrian am.
Penghasilan komponen injap rama-rama keluli karbon—badan, cakera, batang, dan kurungan—secara tradisinya bergantung pada tuangan pasir atau fabrikasi.
Namun begitu, Pelaburan Pelaburan (Pemutus WAX LOST) telah muncul sebagai laluan pembuatan yang unggul untuk banyak komponen injap keluli karbon, Tawaran ketepatan bentuk hampir bersih, Kemasan permukaan yang sangat baik, Toleransi dimensi yang ketat, dan sifat mekanikal yang konsisten.
Artikel ini menyediakan panduan teknikal dan strategik yang komprehensif untuk penyelesaian tuangan pelaburan injap rama-rama keluli karbon.
1. Apakah itu Injap Rama-rama Keluli Karbon?

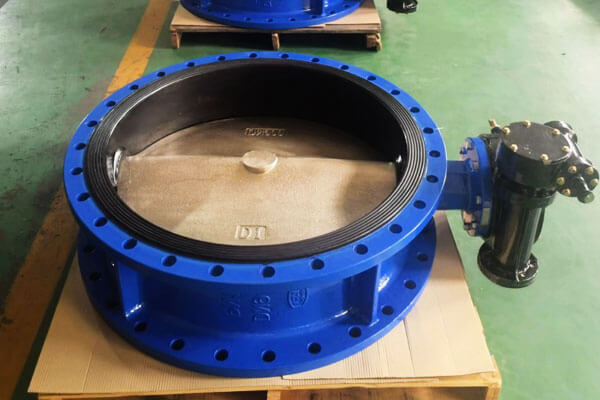

A keluli karbon injap rama -rama ialah injap putar suku pusingan yang direka untuk dimulakan, berhenti, atau mengawal aliran bendalir dengan memutarkan cakera bulat di sekeliling aci pusat.
Tidak seperti injap gerakan linear seperti injap pintu atau injap glob, injap rama-rama hanya memerlukan putaran 90 darjah untuk bergerak antara kedudukan terbuka sepenuhnya dan tertutup sepenuhnya, membenarkan operasi pantas dengan tork yang minimum.
Reka bentuknya yang ringkas namun cekap menjadikannya salah satu jenis injap yang paling serba boleh untuk sistem pengendalian bendalir industri.
Injap rama-rama keluli karbon digunakan secara meluas dalam saluran paip yang mengangkut air, wap, minyak, gas asli, udara termampat, dan pelbagai media tidak menghakis atau sedikit menghakis.
Komponen Asas Injap Rama-rama
| Komponen | Fungsi |
| Badan | Perumahan yang mengandungi cakera, tempat duduk, dan batang; menyediakan sambungan paip (flanged, bawak, wafer). |
| Cakera | Ahli penutup berputar; mengawal aliran dengan berputar dari kedudukan terbuka ke tertutup. |
| Batang (aci) | Menghantar tork dari penggerak ke cakera. |
| Tempat duduk | Sediakan pengedap antara cakera dan badan; boleh diganti atau tuang secara integral. |
| Penggerak | Manual (tuil, Handwheel) atau automatik (pneumatik, elektrik, hidraulik). |
| Bonnet / bebibir atas | Menempatkan batang dan menyediakan pelekap penggerak. |
| Anjing laut | Elakkan kebocoran di sepanjang batang. |
Jenis Rekaan Badan Injap Rama-rama
| Jenis badan | Penerangan | Aplikasi biasa |

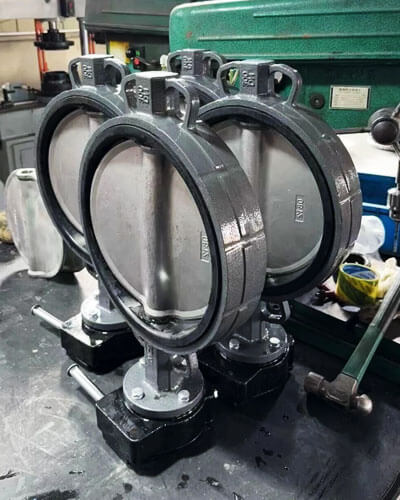

| Gaya wafer | Badan nipis dengan lubang bolt; diapit di antara bebibir paip. | Tekanan rendah, sistem padat, HVAC, tali air. |
| Gaya Lug | Sisipan berulir pada setiap sisi; perkhidmatan hujung talian mungkin. | Tekanan sederhana; akses penyelenggaraan. |

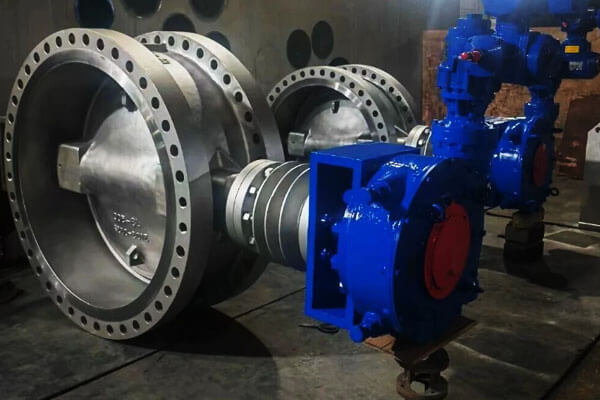

| Flanged | Bebibir bersepadu pada kedua-dua hujungnya; dilekatkan terus ke bebibir paip. | Tekanan tinggi, sistem berdiameter besar, minyak & gas. |
| Kimpalan punggung | Hujung direka untuk mengimpal ke dalam paip. | Suhu tinggi, tekanan tinggi, sistem kritikal bocor. |
Keperluan Fungsian Kritikal untuk Injap Rama-rama Keluli Karbon
| Keperluan | Implikasi kejuruteraan |
| Integriti tekanan | Mesti tahan tekanan dalaman (sehingga Kelas ASME 150‑600 untuk keluli karbon). |
| Kekuatan dan ketangguhan | Mesti menahan beban mekanikal, getaran, dan berbasikal haba. |
| Ketepatan dimensi | Lubang tepat, bebibir menghadap, dan penjajaran lubang batang memastikan pengedap dan operasi. |
| Rintangan kakisan | Rintangan sederhana terhadap atmosfera, air, dan persekitaran kimia ringan. |
| Kebolehkalasan | Gred keluli karbon mesti boleh dikimpal untuk pemasangan dan pembaikan. |
| Keberkesanan kos | Kos bahan yang lebih rendah daripada keluli tahan karat; sesuai untuk injap berdiameter besar. |

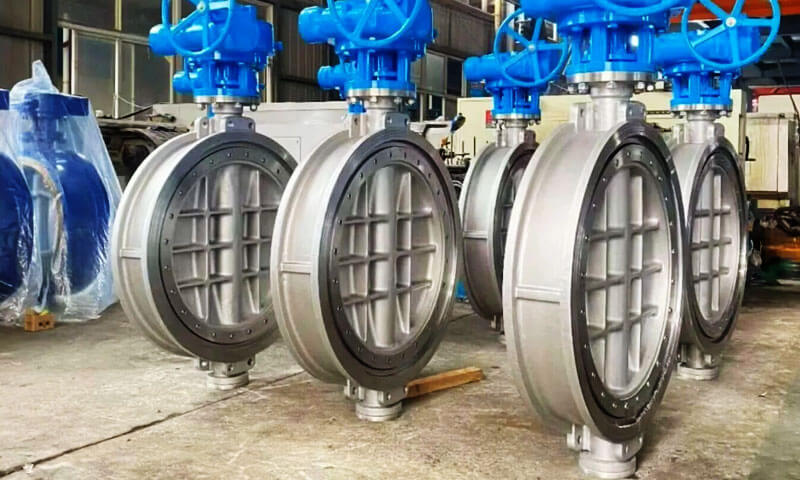

2. Mengapa Casting Pelaburan Sesuai untuk Komponen Injap Rama-rama
Pemutus pelaburan, biasa dikenali sebagai kehilangan proses penuangan lilin, diiktiraf sebagai salah satu teknologi pembuatan termaju untuk menghasilkan komponen logam ketepatan.
Berbanding dengan kaedah tuangan konvensional, pemutus pelaburan menawarkan peningkatan yang ketara dalam ketepatan dimensi, kualiti permukaan, Integriti struktur, dan konsistensi pengeluaran, menjadikannya sangat sesuai untuk komponen injap rama-rama berprestasi tinggi.
Ketepatan dimensi yang luar biasa
Injap rama-rama mengandungi banyak antara muka mesin ketepatan, termasuk muka bebibir, Bahan batang, Tempat duduk, dan permukaan pengedap.
Malah sisihan dimensi kecil boleh menyebabkan kebocoran, tork operasi yang berlebihan, atau memakai pramatang.
Pemutus pelaburan menghasilkan komponen berbentuk hampir bersih dengan toleransi yang ketat, dengan ketara mengurangkan keperluan untuk pemesinan pembetulan dan memastikan kebolehtukaran yang sangat baik antara bahagian.
Faedah termasuk:
- Kecekapan pemasangan yang lebih baik
- Dikurangkan elaun pemesinan
- Prestasi pengedap yang lebih baik
- Kualiti produk yang konsisten merentas kelompok pengeluaran
Kemasan permukaan unggul
Tidak seperti pemutus pasir, di mana acuan kasar sering meninggalkan permukaan kasar, tuangan pelaburan menggunakan cengkerang seramik halus yang menghasilkan semula corak lilin dengan tepat.
Kekasaran permukaan biasa berkisar dari RA 3.2-6.3 μm, menyediakan:
- Lekatan salutan yang lebih baik
- Mengurangkan keperluan menggilap
- Rintangan cecair yang lebih rendah
- Penampilan yang dipertingkatkan untuk komponen injap terdedah
Laluan aliran dalaman yang lebih lancar juga menyumbang kepada pergolakan yang berkurangan dan kehilangan tekanan yang lebih rendah semasa operasi.
Geometri Kompleks Tanpa Fabrikasi Tambahan
Badan injap rama-rama moden sering menggabungkan tulang rusuk yang menguatkan, pad pelekap penggerak, kontur panduan aliran, dan struktur sokongan bersepadu.
Menghasilkan ciri ini melalui pemesinan atau fabrikasi meningkatkan kerumitan pengeluaran dan kos.
Tuangan pelaburan membolehkan geometri rumit ini dibentuk secara langsung semasa tuangan, mengurangkan bilangan sambungan yang dikimpal dan meningkatkan integriti struktur.
Kualiti metalurgi yang lebih baik
Kerana logam cair mengisi acuan seramik ketepatan di bawah keadaan terkawal dengan teliti, pemutus pelaburan boleh dicapai:
- Struktur bijirin seragam
- Pengasingan yang dikurangkan
- Kandungan kemasukan yang lebih rendah
- Ketumpatan yang lebih baik
- Rintangan keletihan yang dipertingkatkan
Kelebihan metalurgi ini amat berharga untuk injap yang beroperasi di bawah tekanan kitaran atau keadaan terma yang berubah-ubah.
Penggunaan Bahan yang Lebih Tinggi
Pemesinan tradisional sering mengeluarkan sebahagian besar bahan mentah untuk mencapai geometri akhir, mengakibatkan pembaziran yang tidak perlu.
Pemutus pelaburan menghasilkan komponen yang hampir dengan dimensi akhir mereka, menawarkan beberapa faedah ekonomi:
- Kurang bahan buangan
- Mengurangkan masa pemesinan
- Haus perkakas yang lebih rendah
- Kitaran pengeluaran yang lebih pendek
- Kemampanan yang dipertingkatkan
Perbandingan Kaedah Pengilangan
| Kaedah pembuatan | Ketepatan | Kemasan Permukaan | Penggunaan bahan | Kecekapan pengeluaran | Aplikasi yang Sesuai |
| Pelaburan Pelaburan | Cemerlang | Cemerlang | Cemerlang | Tinggi | Komponen injap ketepatan |
| Pemutus pasir | Sederhana | Kasar | Sederhana | Tinggi | Besar, tuangan mudah |
| Menunaikan | Cemerlang | Baik | Sederhana | Medium | Bahagian tekanan kekuatan tinggi |
| Pemesinan CNC | Cemerlang | Cemerlang | Rendah | Rendah | Komponen tersuai kumpulan kecil |
3. Pemilihan Bahan Keluli Karbon untuk Tuangan Pelaburan
Pemilihan bahan ialah salah satu keputusan kejuruteraan yang paling kritikal dalam pembuatan injap rama-rama tuangan pelaburan.
Manakala proses pemutus pelaburan menentukan ketepatan dimensi dan integriti struktur, The gred keluli karbon
Gred Keluli Karbon Biasa untuk Injap Rama-rama Tuang Pelaburan
Gred keluli karbon yang berbeza direka untuk memenuhi syarat perkhidmatan tertentu.
Keluli karbon tuang standard seperti WCB dan WCC digunakan secara meluas untuk aplikasi industri am, manakala gred suhu rendah seperti LCB dan LCC dipilih untuk perkhidmatan kriogenik.
Untuk persekitaran suhu tinggi, keluli tuang aloi kromium-molibdenum termasuk WC6 dan WC9
Jadual di bawah meringkaskan gred yang paling biasa digunakan untuk komponen injap rama-rama tuangan pelaburan.
| Gred ASTM | AS No. | Karbon (%) | Kekuatan hasil (MPA) | Kekuatan tegangan (MPA) | Pemanjangan (%) | Suhu perkhidmatan maksimum | Aplikasi biasa |
| WCA | J02502 | ≤0.25 | ≥205 | ≥415 | ≥24 | 425° C. | Injap ekonomi untuk perkhidmatan tekanan rendah dan tidak kritikal |
| WCB | J03002 | ≤0.30 | ≥250 | ≥485 | ≥22 | 425° C. | Injap rama-rama standard untuk air, minyak, gas, dan wap |
| WCC | J02505 | ≤0.25 | ≥275 | ≥485 | ≥22 | 425° C. | Injap tugas berat memerlukan kekuatan yang lebih tinggi dan kebolehkimpalan yang lebih baik |
| LCB | J03003 | ≤0.25 | ≥240 | ≥450 | ≥22 | -46° C. | Saluran paip suhu rendah dan sistem peti sejuk |
| LCC | J03005 | ≤0.25 | ≥275 | ≥485 | ≥22 | -46° C. | kemudahan LNG, pemprosesan kriogenik, dan aplikasi iklim sejuk |
| WC6 | J12072 | 0.05-0.20 | ≥275 | ≥550 | ≥20 | 540° C. | Sistem penjanaan wap dan kuasa suhu tinggi |
| WC9 | J21890 | 0.05-0.18 | ≥310 | ≥585 | ≥20 | 595° C. | Peralatan petrokimia dan penapisan suhu tinggi |
Antara bahan-bahan ini, ASTM A216 WCB kekal sebagai penanda aras industri untuk badan injap rama-rama keluli karbon kerana keseimbangan prestasi mekanikalnya yang sangat baik, kebolehan, kebolehkerjaan, dan keberkesanan kos.
Ia adalah pilihan pilihan untuk kebanyakan aplikasi industri yang beroperasi di bawah suhu ambien atau sederhana tinggi..
4. Proses Pengilangan Casting Pelaburan untuk Injap Rama-rama
Prestasi injap rama-rama keluli karbon ditentukan bukan sahaja oleh reka bentuk dan pemilihan bahan tetapi juga oleh ketepatan dan kestabilan proses pembuatannya.
Pemutus pelaburan, juga dikenali sebagai kehilangan proses penuangan lilin, ialah kaedah pengeluaran terkawal yang mampu menghasilkan komponen injap kompleks dengan ketepatan dimensi yang luar biasa, Kemasan permukaan yang sangat baik, dan sifat metalurgi yang konsisten.
Tidak seperti tuangan pasir konvensional, pemutus pelaburan menghasilkan hampir-net-bentuk komponen yang memerlukan pemesinan yang jauh lebih sedikit sambil mengekalkan toleransi yang lebih ketat.
Proses ini amat sesuai untuk badan injap rama-rama, cakera, Kurungan pemasangan, dan bahagian struktur lain di mana ketepatan secara langsung mempengaruhi prestasi pengedap dan kebolehpercayaan operasi.
Gambaran Keseluruhan Aliran Proses
| Peringkat | Langkah | Butiran kunci |
| 1 | Penghasilan corak | Suntikan lilin ke dalam cetakan logam ketepatan (alat) mereplikasi bentuk badan injap. |
| 2 | Perhimpunan pokok | Pelbagai corak lilin dilekatkan pada sprue tengah (pokok). |
| 3 | Bangunan Shell | 6‑10 lapisan buburan seramik (Silika Sol) + stuko (zirkon/alumina). |
| 4 | Dewaxing | Autoklaf wap mencairkan lilin; tinggal cengkerang. |
5 |
Tembakan peluru | Dibakar pada 900‑1100°C untuk mengukuhkan seramik dan mengeluarkan bahan meruap. |

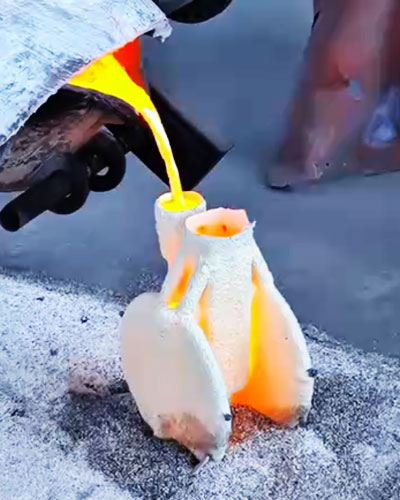

| 6 | Lebur keluli karbon & mencurahkan | Aruhan atau arka lebur pada 1550‑1650°C; dituangkan ke dalam cangkerang yang telah dipanaskan sebelumnya. |
| 7 | Penyejukan & Knockout | Penyejukan terkawal; cangkerang dikeluarkan oleh getaran atau pancutan air. |
| 8 | Cut‑off & penamat | Pagar dan anak tangga dipotong; pengisaran, tembakan letupan, jatuh. |
| 9 | Rawatan haba | Menormalkan atau melegakan tekanan untuk mencapai sifat tertentu. |
| 10 | Pemeriksaan & ujian | Visual, dimensi, Ndt (X -ray, pewarna penembusan), ujian tekanan hidrostatik. |
Kawalan Proses Kritikal untuk Badan Injap Keluli Karbon
| Faktor | Sasaran | Kenapa pentingnya |
| Menuangkan suhu | 1550‑1650°C | Terlalu rendah → misrun; terlalu tinggi → hakisan cengkerang, keliangan gas. |
| Cangkang pra-panas | 200‑600°C | Mencegah kejutan haba; menambah baik pengisian. |
| Kadar penyejukan | Dikawal (udara) | Menghalang pemendakan karbida; memastikan ketangguhan. |
| Reka bentuk gerbang | Mengelakkan pergolakan; menggalakkan pemejalan arah | Mengurangkan kemasukan dan keliangan pengecutan. |
| Rawatan haba | Menormalkan (870‑930°C) atau melegakan tekanan (600‑650°C) | Mencapai sifat mekanikal yang ditentukan; melegakan tekanan sisa. |
Rawatan Haba Tuangan Injap Keluli Karbon
| Rawatan | Suhu | Penyejukan | Tujuan |
| Menormalkan | 870‑930°C | Udara sejuk | Menapis struktur bijirin; meningkatkan kekuatan dan ketangguhan. |
| Melegakan tekanan | 600‑650°C | Relau atau udara sejuk | Mengurangkan tegasan sisa daripada tuangan dan kimpalan. |
| Pelindapkejutan & pembiakan | 850‑900°C (menghilangkan) + 550‑650°C (temperatur) | Minyak atau air + udara | Meningkatkan kekuatan dan kekerasan (untuk aplikasi gred yang lebih tinggi). |
5. Rintangan Kakisan dan Penyelesaian Perlindungan Permukaan
Keluli karbon dinilai secara meluas kerana kekuatannya yang tinggi, kebolehkerjaan yang sangat baik, dan keberkesanan kos. Namun begitu, tidak seperti keluli tahan karat, ia tidak mempunyai rintangan kakisan yang wujud.
Apabila terdedah kepada oksigen, kelembapan, garam, atau media yang agresif secara kimia, keluli karbon terdedah kepada pengoksidaan, kakisan seragam, pitting, dan kakisan celah.
Tanpa perlindungan yang betul, mekanisme kakisan ini secara beransur-ansur boleh mengurangkan ketebalan dinding, menjejaskan prestasi pengedap, meningkatkan tork operasi, dan akhirnya memendekkan hayat perkhidmatan injap rama-rama.
Mujurlah, kemajuan dalam kejuruteraan permukaan telah membolehkan injap rama-rama keluli karbon mencapai ketahanan jangka panjang walaupun dalam keadaan perkhidmatan yang mencabar melalui penggunaan salutan pelindung, kemasan logam, pelapik, dan strategi penyelenggaraan yang betul.
Kaedah Perlindungan Kakisan Biasa
Pelbagai teknologi rawatan permukaan tersedia untuk injap rama-rama keluli karbon, setiap satu menawarkan tahap rintangan kakisan yang berbeza, memakai perlindungan, dan kecekapan ekonomi.
| Kaedah Perlindungan | Penerangan Proses | Ketebalan salutan biasa (μm) | Anggaran Hayat Perkhidmatan* | Aplikasi biasa |
| Lukisan Epoksi / Salutan Cecair | Sembur atau sapuan berus cat epoksi perindustrian | 100-300 | 5-15 tahun | Injap Perindustrian Umum, air, udara, HVAC |
| Salutan serbuk | Penyemburan serbuk elektrostatik diikuti dengan pengawetan ketuhar | 60-120 | 10-20 tahun | Air perbandaran, peralatan perindustrian, pemasangan luar |
| Epoksi Berikat Gabungan (Fbe) | Serbuk epoksi elektrostatik digunakan pada permukaan keluli yang dipanaskan | 250-500 | 20-30 tahun | Saluran paip air, saluran paip tertimbus, sistem perlindungan kebakaran |
| Galvanizing panas | Rendaman dalam zink cair untuk membentuk salutan zink metalurgi | 50-100 | 20–40 tahun | Struktur luar, kemudahan pantai, peralatan marin |
| Electroplating (Zink/Nikel) | Pemendapan elektrokimia salutan logam | 5-25 | 5-15 tahun | Pengikat, batang, perlindungan hiasan atau ringan |
Fosfat |
Salutan penukaran kimia menghasilkan lapisan fosfat | 5-20 | 2-5 tahun | Prarawatan sebelum mengecat, perlindungan kakisan sementara |

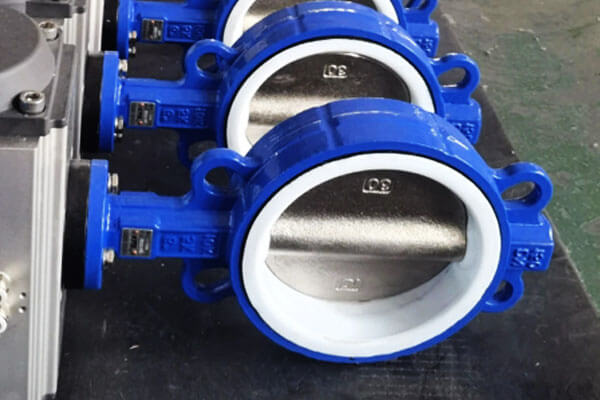

| Lapisan atau Salutan PTFE/FEP | Lapisan fluoropolymer digunakan pada permukaan dalaman | 300-1000 | Bergantung pada keadaan perkhidmatan | Bahan kimia menghakis, asid, Alkalis |
| Perlindungan Katodik | Anod korban atau sistem arus terkesan | - | Bergantung kepada reka bentuk | Paip yang dikebumikan, injap terendam |
| Elaun Kakisan | Ketebalan dinding tambahan digabungkan semasa reka bentuk | 1-3 mm | Bergantung kepada reka bentuk | Saluran paip industri jangka panjang |
Nota: Hayat perkhidmatan sebenar berbeza-beza bergantung pada keadaan persekitaran, kualiti salutan, amalan penyelenggaraan, dan suhu operasi.
Antara kaedah ini, Epoksi Berikat Gabungan (Fbe) telah menjadi salah satu penyelesaian yang paling banyak diterima pakai untuk injap rama-rama keluli karbon dalam bekalan air perbandaran, Rawatan Air Sisa, dan infrastruktur saluran paip kerana lekatannya yang sangat baik, rintangan kimia, dan ketahanan jangka panjang.
Memilih Sistem Perlindungan Permukaan yang Sesuai
Tiada sistem salutan tunggal yang sesuai untuk setiap persekitaran operasi.
Pemilihan penyelesaian perlindungan kakisan hendaklah berdasarkan penilaian menyeluruh terhadap pendedahan alam sekitar, ciri-ciri media, suhu perkhidmatan, memakai mekanikal, dan kebolehcapaian penyelenggaraan.
Pengesyoran berikut menyediakan panduan praktikal untuk senario aplikasi biasa.
| Persekitaran Operasi | Perlindungan Permukaan yang Disyorkan | Rasional Kejuruteraan |
| Dalaman, persekitaran kering | Cat epoksi atau salutan serbuk (100-150 μm) | Perlindungan ekonomi terhadap kakisan atmosfera |
| Luar, pemasangan bukan pantai | Salutan epoksi binaan tinggi atau galvanizing hot-dip | Rintangan yang sangat baik terhadap hujan, kelembapan, dan pendedahan UV |
| Persekitaran pantai dan marin | Galvanizing hot-dip dengan lapisan atas epoksi (sistem salutan dupleks) | Zink menyediakan perlindungan korban manakala epoksi bertindak sebagai penghalang terhadap semburan garam |
| Bekalan air dan rawatan air sisa | Epoksi Berikat Fusion Dalaman dan luaran (Fbe) salutan | Rintangan yang sangat baik terhadap air, bahan kimia ringan, dan kakisan yang dipengaruhi secara mikrobiologi |
Pemprosesan kimia |
Lapisan PTFE atau FEP; secara alternatif, keluli tahan karat untuk perkhidmatan yang teruk | Lapisan fluoropolimer menentang asid yang agresif, Alkalis, dan pelarut |
| Paip yang dikebumikan | Salutan FBE digabungkan dengan perlindungan katodik | Mencegah kakisan tanah dan memanjangkan hayat perkhidmatan bawah tanah |
| Persekitaran lelasan tinggi | Salutan seramik epoksi atau salutan polimer tahan haus | Meningkatkan kedua-dua kakisan dan rintangan lelasan |
Strategi Reka Bentuk untuk Ketahanan Kakisan yang Dipertingkatkan
Selain rawatan permukaan, reka bentuk kejuruteraan yang bertimbang rasa memainkan peranan penting dalam meningkatkan rintangan kakisan injap rama-rama keluli karbon.
Pertimbangan reka bentuk utama termasuk:
- Mengekalkan Ketebalan dinding seragam untuk meminimumkan kakisan setempat.
- Menghapuskan celah-celah di mana kelembapan dan bahan cemar mungkin terkumpul.
- Mereka bentuk laluan aliran dalaman yang licin untuk mengurangkan hakisan-karat.
- Memasukkan jejari yang besar untuk mengelakkan kepekatan tekanan dan penipisan lapisan.
- Mengasingkan logam yang tidak serupa untuk mengelakkan kakisan galvanik.
- Membenarkan elaun kakisan yang mencukupi dalam aplikasi dengan kehilangan bahan yang boleh diramal.
- Memilih bahan pengedap dan pengikat yang serasi untuk persekitaran perkhidmatan.
6. Kecacatan Tuangan Biasa dan Penyelesaian Kejuruteraan
Pemutus pelaburan terkenal kerana menghasilkan komponen berketepatan tinggi, namun tiada proses pembuatan yang sepenuhnya kebal terhadap kecacatan.
Variasi dalam reka bentuk acuan, Kualiti logam, menuangkan parameter, keadaan penyejukan, atau kawalan proses boleh membawa kepada ketidaksempurnaan yang menjejaskan sifat mekanikal, ketepatan dimensi, dan prestasi pengedap komponen injap rama-rama.
Memahami punca kecacatan ini—dan melaksanakan penyelesaian kejuruteraan yang sesuai—adalah penting untuk mencapai kualiti produk yang konsisten dan meminimumkan kos pengeluaran.
| Kecacatan | Tanda tangan visual/NDT | Punca akar | Pencegahan / remedi |
| Keliangan gas | Lompang dalaman bulat | Hidrogen/nitrogen terlarut; deoksidasi yang tidak mencukupi. | Bakar hingga cair; meningkatkan amalan menuang; gunakan caj bersih. |
| Keliangan pengecutan | bergerigi, lompang dalaman yang tidak teratur | Pemakanan yang tidak mencukupi; reka bentuk riser yang lemah. | Optimumkan gating/risering; gunakan kesejukan; simulasi pemejalan. |
| Panas merobek | Retak dengan tepi compang-camping | Tegasan tegangan semasa pemejalan akhir; kekangan acuan. | Kurangkan suhu menuang; meningkatkan kebolehruntuhan cangkang. |
| Kemasukan (oksida/slag) | Zarah bukan logam yang tidak teratur | Mencurah bergelora; cair kotor; tempurung terhakis. | Penapis seramik; mencurah bawah; caj bersih. |
Mesir / tertutup sejuk |
Pengisian yang tidak lengkap; permukaan berlipat | Suhu menuang rendah; ketidakstabilan yang lemah. | Meningkatkan suhu menuang; memperbaiki gating. |
| Kekasaran permukaan / sirip | Garis terangkat pada permukaan | Cangkang retak semasa mengisi; kekuatan cangkerang yang rendah. | Tingkatkan ketebalan cangkang; gunakan pengikat yang lebih kuat. |
| Sisihan dimensi | Dimensi di luar toleransi | Variasi pengecutan lilin; pengembangan cangkerang; die pakai. | Kawal suntikan lilin; mengekalkan keadaan mati. |
Jaminan Kualiti untuk Tuangan Injap Keluli Karbon
| elemen QA | Kaedah | Kriteria penerimaan |
| Analisis kimia | Spektrometri | Memenuhi spesifikasi ASTM A216. |
| Ujian mekanikal | Tegangan, kekerasan, kesan | Hasil ≥250 MPa; Pemanjangan ≥22%. |
| Ndt | Pewarna penembusan (Pt) atau radiografi (Rt) | Tiada retak, keliangan melebihi spesifikasi. |
| Pemeriksaan dimensi | Cmm, alat pengukur | Memenuhi toleransi lukisan; flange muka rata. |
| Ujian tekanan | Hydrostatic (1.5× tekanan dinilai) | Tiada kebocoran; tiada ubah bentuk. |
| Kemasan permukaan | Visual, profilometer | Ra ≤6.3 µm (atau seperti yang dinyatakan). |
7. Kelebihan Pelaburan Casting Carbon Steel Butterfly Valve
| Kelebihan | Penjelasan |
| Geometri kompleks | Laluan aliran dalaman, tulang rusuk, bebibir, dan ciri pelekap dibuang secara bersepadu. |
| Bentuk jaring hampir | Mengurangkan masa pemesinan dan sisa bahan (85‑95% hasil bahan). |
| Kemasan permukaan yang sangat baik | As-cast Ra 1.6‑6.3 µm mengurangkan rintangan aliran dan isu pengedap. |
| Toleransi dimensi yang ketat | ±0.1‑0.3 mm; memastikan penjajaran bebibir dan pengedap ketat bocor. |
| Sifat mekanikal yang konsisten | Struktur bijirin seragam; kekuatan dan ketangguhan yang boleh dipercayai. |
| Fleksibiliti aloi | Melakonkan WCB, WCC, LCB, LCC, WC6, WC9, dan gred tersuai. |
| Keberkesanan kos | Jumlah kos yang lebih rendah daripada penempaan + pemesinan untuk bentuk yang kompleks. |
| Integriti tekanan | Tuangan bunyi tahan tekanan tinggi (Kelas 150‑600). |
| Kebolehkalasan | Gred keluli karbon tuang sedia dikimpal untuk pemasangan dan pembaikan. |
| Kebolehskalaan | Sesuai untuk saiz kumpulan dari 100 ke 10,000+ komponen setiap tahun. |
8. Aplikasi Industri Injap Rama-rama Keluli Karbon
Injap rama-rama keluli karbon yang dihasilkan melalui tuangan pelaburan digunakan secara meluas dalam industri yang memerlukan kawalan aliran yang boleh dipercayai, kekuatan mekanikal yang tinggi, dan operasi yang menjimatkan kos.
Keupayaan menanggung tekanan yang sangat baik, digabungkan dengan pembuatan ketepatan dan rawatan permukaan pelindung, membolehkan mereka berprestasi dengan cekap dalam pelbagai persekitaran perkhidmatan.
Industri minyak dan gas
Sektor minyak dan gas meletakkan beberapa permintaan tertinggi pada prestasi injap.
Injap rama-rama biasanya dipasang di hulu, tengah aliran, dan operasi hiliran di mana mereka mengawal aliran minyak mentah, gas asli, produk halus, dan cecair proses tambahan.
Aplikasi biasa termasuk:
- Sistem pengangkutan saluran paip
- Kilang penapisan minyak
- Loji pemprosesan gas
- Terminal storan
- Platform luar pesisir
- Stesen pam
Bekalan Air dan Rawatan Air Sisa
Prasarana air perbandaran sangat bergantung pada injap rama-rama kerana ia menyediakan kawalan aliran yang menjimatkan untuk saluran paip berdiameter besar.
Aplikasi biasa termasuk:
- Pengagihan air minuman
- Tumbuhan rawatan air
- Kemudahan rawatan air sisa
- Stesen pam
- Sistem pengairan
- Tumbuhan penyahgaraman
Industri pemprosesan kimia
Kemudahan pengeluaran bahan kimia memerlukan injap yang mampu mengendalikan pelbagai jenis cecair dan gas di bawah keadaan terkawal.
Injap rama-rama keluli karbon sesuai untuk media yang sedikit menghakis apabila dilengkapi dengan lapisan atau salutan pelindung yang sesuai.
Aplikasi biasa termasuk:
- Saluran paip pemindahan bahan kimia
- Tangki simpanan
- Sistem air penyejuk
- Saluran paip utiliti
- Sistem pengendalian pelarut
Bergantung kepada medium proses, cakera injap dan tempat duduk mungkin dialas dengan PTFE atau bahan tahan kakisan lain.
Penjanaan kuasa
Loji kuasa beroperasi di bawah suhu dan tekanan tinggi, memerlukan prestasi injap yang boleh dipercayai sepanjang kitaran operasi berterusan.
Injap rama-rama biasanya digunakan dalam:
- Peredaran air penyejuk
- Sistem pemeluwap
- Sistem tambahan dandang
- Desulfurisasi gas serombong (FGD)
- Rangkaian perlindungan kebakaran
Perlombongan dan Pemprosesan Mineral
Operasi perlombongan mengangkut buburan yang melelas, Air kumbahan, dan memproses cecair yang menyebabkan kehausan yang ketara pada peralatan saluran paip.
Injap rama-rama sering dipasang:
- Sistem pengangkutan buburan
- Talian paip tailing
- Loji pemprosesan bijih
- Sistem pemulihan air
- Sistem penindasan habuk
Industri Marin dan Pembuatan Kapal
Persekitaran marin mendedahkan peralatan kepada kelembapan, semburan garam, dan suhu yang berubah-ubah.
Aplikasi biasa termasuk:
- Sistem air balast
- Litar air penyejuk
- Sistem bilge
- Talian pemindahan bahan api
- Sistem perlindungan kebakaran
HVAC dan Perkhidmatan Bangunan
Bangunan komersial dan kemudahan perindustrian menggunakan injap rama-rama untuk pemanasan, pengudaraan, dan sistem penghawa dingin.
Aplikasi termasuk:
- Sistem air sejuk
- Peredaran air panas
- Menara penyejuk
- Pemanasan daerah
- Sistem pemercik api
Makanan dan Utiliti Perindustrian Am
Walaupun keluli tahan karat biasanya lebih disukai untuk proses kebersihan, injap rama-rama keluli karbon digunakan secara meluas dalam sistem utiliti yang menyediakan kemudahan makanan dan minuman.
Aplikasi biasa termasuk:
- Pengagihan wap
- Penyejukan air
- Udara termampat
- Saluran paip utiliti
- Air proses bukan produk
9. Karbon keluli vs. Injap rama -rama keluli tahan karat
Memilih antara a keluli karbon dan a injap rama-rama keluli tahan karat memerlukan penilaian lebih daripada sekadar harga pembelian awal.
Jurutera mesti mempertimbangkan prestasi mekanikal, Rintangan kakisan, persekitaran operasi, keperluan penyelenggaraan, Kos kitaran hayat, dan pematuhan piawaian industri.
| Faktor Perbandingan | Injap Rama-rama Keluli Karbon | Injap rama -rama keluli tahan karat |
| Gred Bahan Biasa | ASTM A216 WCB, WCC, LCB, LCC | ASTM A351 CF8, CF8m, CF3, CF3m |
| Kekuatan mekanikal | Kekuatan dan ketegaran yang sangat baik; sesuai untuk medium- dan sistem tekanan tinggi | Kekuatan tinggi dengan keliatan yang sangat baik; kekuatan hasil yang lebih rendah sedikit untuk beberapa gred austenit |
| Rintangan kakisan | Sederhana; memerlukan salutan atau lapisan pelindung untuk mengelakkan karat | Rintangan kakisan wujud yang luar biasa disebabkan oleh filem pasif yang kaya dengan kromium |
| Keupayaan suhu | Sesuai untuk lebih kurang -46°C hingga 425°C (gred khas tersedia untuk suhu yang lebih tinggi) | Sesuai untuk kedua-dua perkhidmatan kriogenik dan suhu tinggi, bergantung pada gred aloi |
| Prestasi Tekanan | Kapasiti galas tekanan yang sangat baik untuk sistem paip perindustrian | Keupayaan tekanan setanding apabila direka dengan piawaian yang sama |
Keperluan Perlindungan Permukaan |
Salutan epoksi, Fbe, galvanizing, Lapisan PTFE, atau rawatan perlindungan lain secara amnya diperlukan | Biasanya tiada salutan luar diperlukan kecuali untuk keadaan estetik atau perkhidmatan khas |
| Rintangan pakai dan lelasan | Cemerlang selepas rawatan haba; sesuai untuk media industri yang kasar | Rintangan haus yang baik; mungkin memerlukan muka keras dalam aplikasi lelasan yang teruk |
| Kebolehkalasan | Baik (terutamanya WCC); mungkin memerlukan rawatan haba selepas kimpalan bergantung pada ketebalan | Kebolehkimpalan yang sangat baik dengan rawatan pasca-kimpalan yang minimum untuk banyak gred |
| Kebolehkerjaan | Kebolehkerjaan yang lebih baik; haus perkakas yang lebih rendah dan kelajuan pemesinan yang lebih pantas | Lebih sukar untuk dimesin kerana kecenderungan pengerasan kerja yang lebih tinggi |
| Kos Pengilangan | Kos bahan mentah dan pemprosesan yang lebih rendah | Kos bahan dan pemesinan yang lebih tinggi |
| Keperluan penyelenggaraan | Pemeriksaan salutan berkala dan penyelenggaraan kakisan diperlukan | Penyelenggaraan yang lebih rendah dalam persekitaran yang menghakis disebabkan oleh permukaan pasif sendiri |
Hayat perkhidmatan yang dijangkakan |
Hayat perkhidmatan yang panjang dengan salutan dan penyelenggaraan yang betul | Hayat perkhidmatan yang sangat panjang, terutamanya dalam persekitaran yang menghakis atau marin |
| Aplikasi biasa | Minyak & gas, rawatan air, HVAC, penjanaan kuasa, perlombongan, infrastruktur perbandaran | Pemprosesan kimia, Kejuruteraan Marin, Farmaseutikal, makanan & minuman, penyahgaraman, Platform luar pesisir |
| Kelebihan utama | Kekuatan tinggi, ekonomik, rintangan tekanan yang sangat baik, sesuai untuk injap berdiameter besar | Rintangan kakisan unggul, Kebersihan, penyelenggaraan yang rendah, ketahanan yang sangat baik |
| Batasan Utama | Terdedah kepada kakisan tanpa rawatan perlindungan | Pelaburan awal dan kos pemesinan yang lebih tinggi |
| Senario Pemilihan Terbaik | Projek sensitif kos dengan media tidak menghakis atau sedikit menghakis | Sangat menghakis, kebersihan, klorida kaya, atau persekitaran kritikal penyelenggaraan |
| Prestasi Kos Keseluruhan | Pelaburan awal yang lebih rendah dan nilai cemerlang untuk perkhidmatan industri am | Kos permulaan yang lebih tinggi tetapi penyelenggaraan yang lebih rendah dan kitaran hayat yang lebih lama dalam aplikasi yang menghakis |
10. Kesimpulan
Memandangkan sistem perindustrian terus berkembang ke arah kecekapan yang lebih tinggi, kebolehpercayaan yang lebih besar, dan kos kitaran hayat yang lebih rendah, permintaan untuk peralatan kawalan aliran kejuruteraan ketepatan tidak pernah lebih besar.
Di antara banyak teknologi pembuatan injap yang ada hari ini, pemutus pelaburan telah membuktikan dirinya sebagai salah satu proses yang paling maju dan boleh dipercayai untuk menghasilkan injap rama-rama keluli karbon berkualiti tinggi.
Keupayaannya untuk mengeluarkan komponen kompleks dengan ketepatan dimensi yang luar biasa, kemasan permukaan unggul, dan sifat metalurgi yang konsisten memberikan kelebihan daya saing yang ketara berbanding kaedah tuangan konvensional.
Ke hadapan, teknologi baru muncul—termasuk Industri 4.0, Kecerdasan Buatan (Ai), Internet Perindustrian Perkara (Iiot), automasi robot, kembar digital, dan pemantauan proses masa nyata—dijangka dapat mengubah lagi industri pemutus pelaburan.
Memandangkan industri terus menuntut prestasi yang lebih tinggi, hayat lebih panjang, dan kos yang lebih rendah, injap keluli karbon tuang pelaburan—dengan reka bentuk teguh dan pembuatan yang tepat—akan kekal sebagai penyelesaian kritikal untuk kawalan aliran.
Injap Rama-rama Keluli Karbon Tersuai daripada LangHe Foundry
Langhe Foundry pakar dalam pembuatan tersuai komponen injap rama-rama keluli karbon tuangan pelaburan, menawarkan penyelesaian bersepadu daripada reka bentuk kejuruteraan dan tuangan ketepatan kepada pemesinan CNC, rawatan haba, penamat permukaan, dan pemeriksaan kualiti.
Sama ada untuk minyak dan gas, rawatan air, penjanaan kuasa, pemprosesan kimia, perlombongan, Kejuruteraan Marin, atau sistem paip perindustrian am,
LangHe Foundry menyediakan penyelesaian tuangan injap rama-rama tersuai yang direka untuk memenuhi piawaian antarabangsa dan keperluan teknikal khusus pelanggan.
Gabungan kepakaran kejuruteraannya, pembuatan ketepatan, dan kawalan kualiti yang ketat menjadikan LangHe rakan kongsi yang boleh dipercayai untuk OEM, pengeluar injap, dan pembekal peralatan industri mencari tahan lama, komponen injap rama-rama keluli karbon berprestasi tinggi.
Soalan Lazim
Apakah gred keluli karbon yang paling biasa untuk badan injap rama-rama?
WCB (ASTM A216) ialah gred yang paling biasa untuk badan injap rama-rama tujuan am, menawarkan kekuatan yang baik (≥485 MPa tegangan), kebolehkalasan, dan ekonomi.
Apakah perbezaan antara injap gaya wafer dan lug?
Injap gaya wafer adalah nipis dan diapit di antara bebibir; ia tidak boleh digunakan sebagai injap hujung talian.
Injap gaya lug mempunyai sisipan berulir dan boleh dibolt pada satu sisi paip untuk perkhidmatan hujung talian.
Bolehkah injap rama-rama keluli karbon dikimpal di lapangan?
Ya, Gred WCB dan WCC mudah dikimpal. Memanaskan (100‑150°C) dan rawatan haba selepas kimpalan disyorkan untuk bahagian tebal.
Mengapa tuangan pelaburan diutamakan berbanding tuangan pasir untuk injap rama-rama keluli karbon?
Pemutus pelaburan menawarkan ketepatan dimensi yang jauh lebih tinggi, kemasan permukaan yang lebih licin, dan toleransi pembuatan yang lebih ketat daripada tuangan pasir tradisional.
Kerana komponen dihasilkan dalam bentuk hampir bersih, kurang pemesinan diperlukan, mengurangkan masa pengeluaran dan sisa bahan.
Di samping itu, pemutus pelaburan menghasilkan struktur mikro yang lebih seragam dengan kecacatan dalaman yang lebih sedikit, menghasilkan kekuatan mekanikal yang lebih baik, prestasi pengedap, dan konsistensi produk.
Kelebihan ini menjadikannya sangat sesuai untuk komponen injap rama-rama yang memerlukan permukaan mengawan ketepatan dan operasi jangka panjang yang boleh dipercayai.
