Befektetési öntés: Viasz minta összeállítás

1. Vezetői összefoglaló

A viaszmodell összeállítása az a lépés, amely az egyedileg formázott viaszmintákat tervezett klaszterré alakítja (a "fa") készen áll a héjépítésre.

Megtévesztően egyszerű, mégis meghatározó: a helyes összeszerelés biztosítja a méretpontosságot, egyenletes héjvastagság, kiszámítható fémáramlás, és megbízható táplálás a megszilárdulás során.

Kudarcok ebben a szakaszban (rossz ízületek, szennyeződés, rossz kapuzási geometria, rosszul beállított magok) héjhibákhoz vezethet, elrontás, porozitás, vagy selejt és drága utómunka.

A precíziós összeszerelés ezért ellenőrzött anyagokat igényel, validált csatlakozási módszerek, környezeti fegyelem, nyomon követhető ellenőrzés és – indokolt esetben – automatizálás.

2. Miért fontos a Wax Pattern összeszerelése a befektetési öntésben?

Viasz minta Az összeszerelés sokkal több, mint „minták összeragasztása”.

Ez a fémáramlási hálózat létrehozásának tervezett aktusa, a mechanikai tartószerkezet és a termikus/táplálási topológia, amelyek meghatározzák, hogy az öntési folyamat sikeres lesz-e vagy meghiúsul.

Az összeszereléskor meghozott döntések végiggyűrűzik a teljes befektetési-öntési folyamaton (hámozás → viaszmentesítés → öntés → megszilárdítás → kikészítés).

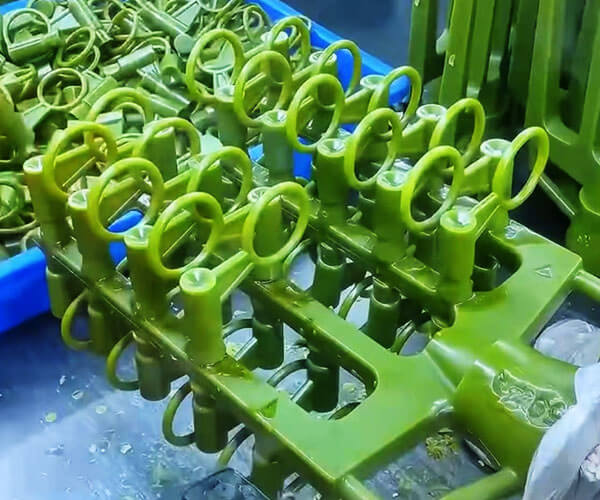

Az összeállított viaszfa funkcionális szerepei

• Határozza meg a fém áramlását és betáplálását. Sprues, Az összeszerelés során létrejövő futók és felszállók szabályozzák a töltési sebességet, turbulencia, oxidelvonó, és ahol megszilárdulási táplálás történik.
  A megfelelő geometria elősegíti az irányított szilárdulást és csökkenti a zsugorodási porozitást.
• Védje és támogassa a geometriát. A szerelvények és a rögzítési pontok vékony falakat tartanak, a túlnyúlások és a finom részletek megfelelő arányban, így a héj egyenletes bevonat és a magok torzítás nélkül maradnak.
• Állítsa be a termikus tömegegyensúlyt. Az egyes végtagok relatív tömege befolyásolja a hűtési sebességet; A kiegyensúlyozott fák egységes hőtörténetet és egységes mikrostruktúrát eredményeznek az egyes részeken.
• Engedélyezze a szellőzést és a hígtrágya hozzáférését. A fa elrendezése határozza meg, hogy a hígtrágya hogyan nedvesíti a felületeket, és hogyan távozik a levegő a merítés és a szárítás során. A jó tájolás megakadályozza a levegő beszorulását és a kiszáradást.
• Biztosítsa a kezelés robusztusságát és nyomon követhetőségét. Az illesztéseknek ki kell bírniuk a kezelést, viaszmentesítő és héjfeszültségek; a következetes faépítés támogatja a tételek nyomon követhetőségét és az NDT/ellenőrzési terveket.

3. A viaszmintás összeállítás alapvető céljai és műszaki követelményei

A viaszmintás összeállítás elsődleges célja istálló készítése, teljesen meghatározott viaszfa amely egyesíti az egyes mintákat egyetlen, önthető modul pontos geometriával, robusztus kötések és megtervezett fémáramlási architektúra.

Összetett geometriák integrális kialakítása.

Az összeállításnak rögzítenie kell a több funkcionális egység egymáshoz viszonyított helyzetét (pengék, uszony, zárójel, belső főnökök, stb.) egy közel háló alakú modul előállításához.

Ez kiküszöböli az öntés utáni hegesztést vagy a mechanikai csatlakozást, és elkerüli a varratokhoz kapcsolódó feszültségkoncentrátorokat.

A siker érdekében az összeszerelési műveletnek megismételhető pozíciótűrést kell biztosítania (például, a keret belső méreteit ±0,2 mm-re kell tartani, vagy szükség szerint szűkebbre kell tartani), a vékonyfalú tájolás megőrzése, és megakadályozza a torzulást a kezelés és a burkolás során.

Precíziós rögzítés, a nullapont-hivatkozás és a szekvenciavezérlés elengedhetetlenek a kis hibák felhalmozódásának elkerülése érdekében, amelyek meghaladnák a végső megmunkálási ráhagyást.

Termelési hatékonyság és méretezhetőség.

A viaszfa gazdaságos eszköz: sok alkatrészt héjazzanak és öntenek egyetlen ciklusban. Az összeszerelést ezért a minőség feláldozása nélkül optimalizálni kell az áteresztőképességre.

Alacsony keverési arányhoz, nagy volumenű gyártás ez automatizált vagy robotizált összeszerelést jelent zárt hurkú pozícióvisszajelzéssel és naplózott folyamatparaméterekkel;

kis tételhez, magas keverékű gyártás szabványos kézi eljárásokat igényel, kalibrált szerszámozási és kezelőminősítési programok.

A folyamatkövetelmények közé tartozik a kiszámítható ciklusidő, minimális átdolgozási arány, valamint az anyagok/szerelvények szabványosítása a gyors átállás támogatása érdekében.

Optimalizált fémolvadt töltési viselkedés.

Az összeállítás határozza meg a kapuzási hálózatot, és ezért szabályozza a kitöltési sorrendet, áramlási sebesség és turbulencia.

A cél lamináris, progresszív töltés, amely elkerüli a levegő beszorulását, oxid hajtogatás és hidegzárás.

A gyakorlati követelmények közé tartozik a kúpos, sugaras kapuátmenetek; sima futókeresztmetszetek; minimálisra csökkenti a hirtelen metszeti változásokat; és kiegyensúlyozott termikus tömeg a faágak között.

Adott esetben, alsó kapuzási stratégiákat kell alkalmazni a gázok felfelé történő feltöltésének és légtelenítésének elősegítésére.

A töltésoptimalizálást töltési/szilárdítási szimuláció igazolja, és öntvénypróbák igazolják.

Racionális kapuzás és felszálló elrendezés az irányított szilárdításhoz.

A megszilárdulás során a zsugorodást a megfelelően elhelyezett felszálló vezetékekből kell táplálni.

A szerelvénynek úgy kell elhelyeznie a felszállókat, hogy azok táplálják a legnagyobb forró pontokat és a vastag részeket, miközben elkerüljük a túlzott termikus tömeget vékony falakon.

Felszálló kialakítás (méret, nyak geometriája és rögzítése) és szilárd mechanikai csatlakozás szükséges az alkatrészmintázathoz, hogy a felszállók túléljék a viaszmentesítő és öntési feszültségeket.

A felszálló ágak számának és helyének meghatározását hőszimuláción kell alapul venni, megszilárdulási elemzés és korábbi empirikus adatok; az összeszerelési folyamatnak reprodukálhatóan kell elhelyeznie és rögzítenie kell a felszállókat a meghatározott tűréshatárokon belül.

E célok eléréséhez a viaszmintázat összeszerelési folyamatának meg kell felelnie a következő műszaki követelményeknek:

• Dimenziós vezérlés: A rögzítőelemeknek és az elhelyezési eszközöknek fenn kell tartaniuk a kritikus jellemzők tűréshatárait és a méréssel igazolt ismételhetőséget (mérőeszközök, optikai ellenőrzések vagy CMM-mintavétel).
• Ízületi integritás: Hegesztések vagy ragasztások a kapukon, a futóknak és az emelkedőknek el kell érniük egy minimális mechanikai szilárdságot és fáradtságállóságot ahhoz, hogy ellenálljanak a kezelésnek, viaszmentesítő gőznyomás és olvadt fém erők.
  Folyamat ablakok a szerszám hőmérsékletére, a tartózkodási időt és a nyomást dokumentálni és ellenőrizni kell.
• Áramlás folytonossága: Minden átmenetnek mentesnek kell lennie éles lépésektől vagy beszorult térfogattól; A futószalagok és a csövek felületének simának kell lennie az oxid beszorulás csökkentése érdekében.
• Termikus tömegkezelés: A fatörzsek tömegét egy elfogadható sávon belül kell kiegyensúlyozni az egyenletes hűtés biztosítása érdekében; Kerülni kell a túlzott tömeget az illesztéseknél, amelyek helyi forró pontokat hoznának létre.
• Anyagkompatibilitás és tisztaság: Mintás viasz minőségek alkatrészekhez, a futókat és az emelkedőket meg kell adni (lágyulási pontok, NVR) és az alkatrészeket az összeillesztés előtt megtisztították a leválasztó anyagoktól és olajoktól, hogy biztosítsák az iszap nedvesítését és a héj tapadását.
• A folyamat érvényesítése: Használjon számítási kitöltés/szilárdítás szimulációt, fizikai próbák és ellenőrző pontok az összeszerelési tervek érvényesítésére a teljes gyártás előtt.
• Nyomon követhetőség és SOP-k: Rekord viasz tétel, összeszerelési paraméterek, operátor/robot azonosító és ellenőrzési eredmények a kiváltó ok elemzésének és a folyamatos fejlesztésnek a támogatása érdekében.

Röviden, a viaszmintás összeszerelés nem egyszerű ragasztási művelet, hanem a geometria mérnöki szintézise, kohászat és folyamatirányítás.

Ha ezeknek a műszaki követelményeknek megfelelően hajtják végre, a minta pontosságát megbízható öntvényekké alakítja, kiszámítható töltettel, etetés és méretteljesítmény.

4. Minőségellenőrzési szabványok és egyedi viaszminták készítése összeszerelés előtt

A viaszegység integritása – és ezáltal a végső minősége befektetési casting– alapvetően az egyes viaszmintázatok állapotától függ.

Azok a hibák vagy eltérések, amelyeket nem azonosítanak és nem javítanak ki az összeszerelés előtt, a héjazás során felerősödnek, viaszmentesítés és öntés, gyakran nem megfelelő öntvényeket vagy törmeléket eredményez.

Következésképpen, a fegyelmezett összeszerelés előtti ellenőrzési és előkészítési rutin az egyes viaszmintázatokhoz elengedhetetlen minőségi kapu.

Ellenőrzési fókusz: három elsődleges dimenzió

Az összeszerelés előtti ellenőrzés során minden mintát három, egymástól függő kritérium alapján kell értékelni: dimenziós pontosság, felületi állapot, és geometriai integritás.

Minden kritériumnak vannak objektív elfogadási határai és előírt mérési módszerei.

Dimenziós pontosság

• Mérje meg a rajzi tűrés összes kritikus jellemzőjét kalibrált eszközök segítségével; nagy pontosságú alkatrészek esetében ennek tartalmaznia kell a teljes méretű koordináta mérőgépet (CMM) ellenőrzése.
• Példa: egy háromlapátos alkatrész meghatározott tűréshatárral ± 0,1 mm ellenőrizni kell;
  ezen a sávon kívüli bármely minta halmozott igazítási hibát okoz a burkolás után, és el kell utasítani.
• Furatrendszerekhez vagy nagy koaxialitást igénylő funkciókhoz (PÉLDÁUL., repülőgép-motor rögzítő furatok),
  a helyzeti és koaxiális hibákat ellenőrizni kell mikron szintekkel 100% ellenőrzés, ahol szükséges.

Felületkezelés és hibaazonosítás

Vizsgálja meg, hogy nincsenek-e olyan felületi anomáliák, amelyek veszélyeztetik az összeszerelést, héj tapadása vagy kiégési viselkedése:

• Vaku: Túlnyomás vagy rossz szerszámillesztés okozta felesleges anyag az elválasztó vezetékekből. A vaku megakadályozza a pontos illeszkedést, és az összeállítás eltolódását okozza.
• Folyásnyomok és hideg varratok: Gyenge, nem megfelelő olvadékhőmérséklet vagy inkonzisztens áramlás miatt keletkező hegesztési vonal jellemzők;
  ezek szerkezeti gyenge pontok, amelyek a hegesztés/ragasztás során meghibásodhatnak.
• Csökkentse a depressziókat: Felületi süllyedés az elégtelen befecskendezési nyomás vagy a nem megfelelő tartási idő miatt; a mélyedések csökkentik a helyi merevséget és deformálódhatnak az összeszerelési terhelés hatására.
• Buborékok/üregek: Gáz vagy nedvesség beszorult a penészbe, amely üregeket képez; ezek viaszmentesítés után tűlyukakká válnak az öntvényen, és a forrásnál el kell távolítani őket.
  Használjon szemrevételezést megfelelő megvilágítás és nagyítás mellett; rögzíteni és karantén mintákat a fenti hibák bármelyikével.

Geometriai integritás

Győződjön meg arról, hogy a minta teljes, torzítatlan körvonal:

• Alultöltés / hiányzó sarkok: A viasz alacsony hőmérséklete okozza, lassú injektálási sebesség vagy hideg öntőfelületek; a vékony éleknek és sarkoknak teljesen ki kell alakulniuk.
• Deformáció és maradó feszültségek: Rejtett torzulások az idő előtti penésznyitásból, elégtelen szorítási idő, túlzott viasz hőmérséklet, vagy az erők kezelése.
  Még kis belső feszültségek is letekerhetnek az összeszerelés melegítése és nyomása során, vetemedett szerelvények gyártása.
• Gyakorlati vezérlési példák: hűtés közben helyezzen be ideiglenes fém tartógyűrűket, hogy megakadályozza a vékony karmok befelé esését; utasítsa el a finom vetemedést vagy aszimmetriát mutató mintákat.

Felkészülés ellenőrzés után

Csak azokat a mintákat szabad előkészíteni, amelyek teljes mértékben megfelelnek az ellenőrzési kritériumoknak.

Az előkészítési feladatok célja a megbízható csatlakozás, tiszta kiégés, és a nyomon követhetőség.

Tisztítás és szárítás

• Távolítsa el a leválasztó szereket, olajok kezelése, por és izzadtság maradványait jóváhagyott oldószerekkel és mosószerekkel távolítsa el; adott esetben ultrahangos tisztítás javasolt.
• Öblítés (Ha szükséges) ionmentes vízzel és alaposan szárítsa meg tiszta környezetben.
  A teljes szárítás elengedhetetlen a gőzképződés és a héj esetleges károsodásának elkerülése érdekében a viaszmentesítés során.

Felület és hézag előkészítése

• Hegesztett szerelvényekhez: vágja le és szögletes hegesztési felületeket a sorja eltávolítása és a lapos kialakítás érdekében, egyenletes érintkezési felületek, amelyek elősegítik az egyenletes fúziót a forró olvadékhegesztés során.
• Ragasztó ragasztáshoz: enyhén csiszolja le a ragasztási területeket a felületi érdesség növelése, valamint a ragasztó nedvesedésének és mechanikai reteszelésének elősegítése érdekében.
  Használjon a viaszösszetétellel kompatibilis ragasztóanyagot.
• Győződjön meg arról, hogy a hegesztéshez vagy rögzítéshez használt összes szerszámfelület tiszta és méretpontos.

Kezelés, azonosítása és tárolása

• Számozzon minden mintát, és jegyezze fel az összeállítási sorrendet a nyomon követhetőség megőrzése és a keveredés elkerülése érdekében.
• Tárolja a megtisztított mintákat pormentes helyen, hőmérséklet-stabil területen, és közvetlenül a szerelvénybe kell vinni, vagy tartályokba zárni az újbóli szennyeződés elkerülése érdekében.
• Követelje meg a kezelőket, hogy tiszta és dedikált kesztyűt használjanak, megtisztította a szerszámokat az előkészített minták kezelése közben.

Elutasít, átdolgozási és dokumentációs szabályzat

• Határozzon meg egyértelmű elutasítási kritériumokat és átdolgozási eljárásokat (PÉLDÁUL., újravágni, újra tisztítani, vagy remake). Az átdolgozás lépéseit ellenőrizni és rögzíteni kell.
• Vezessen nyomon követhető ellenőrzési jegyzőkönyvet minden egyes mintatételről: mérési eredmények, ellenőri azonosító, tisztítási módszer, és hajlam (elfogad/átdolgoz/elutasít).
  Ezek az adatok elengedhetetlenek a kiváltó ok elemzéséhez, ha a későbbi hibák megjelennek.

Záró megjegyzés

Az összeszerelés előtti ellenőrzés és az egyedi viaszminták előkészítése nem alku tárgya minőség-ellenőrzés – alapvető védelmi vonal a befektetési öntés során.

Szigorú mérés, következetes felületértékelés, ellenőrzött előkészítés, és a fegyelmezett kezelési gyakorlat megakadályozza a hibák továbbterjedését, stabilizálja a downstream folyamatokat, és megvédi a végső öntési hozamot.

Az üzemeltetőknek és a mérnököknek ezeket az ellenőrzéseket pontosan kell végrehajtaniuk, és minden műveletet dokumentálniuk kell az ismételhetőség biztosítása érdekében, ellenőrizhető minőség.

5. Fő összeszerelési módszerek: Kézi összeszerelés és automatizált összeszerelés

A kézi és az automatizált viaszmintás összeszerelés közötti választás elsősorban gazdasági és üzemeltetési döntés: kiegyensúlyozza a hangerőt, megismételhetőség, alkatrész összetettsége és rugalmassága.

Mindkét megközelítés elengedhetetlen a modern precíziós öntési műveletekben; mindegyiknek más műszaki jellemzői vannak, előnyök és korlátok.

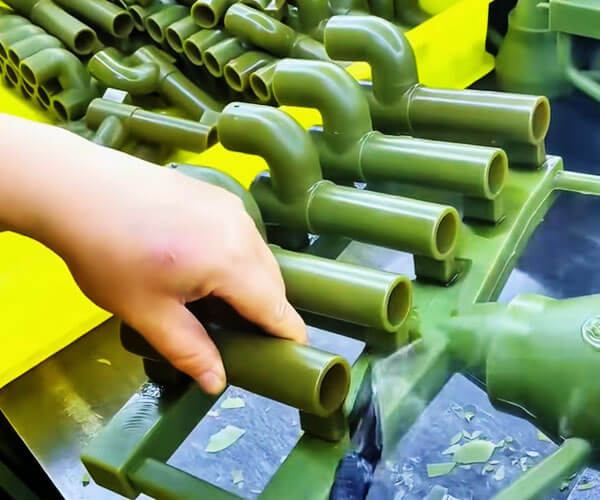

Kézi összeszerelés

Eljárás és eszközök

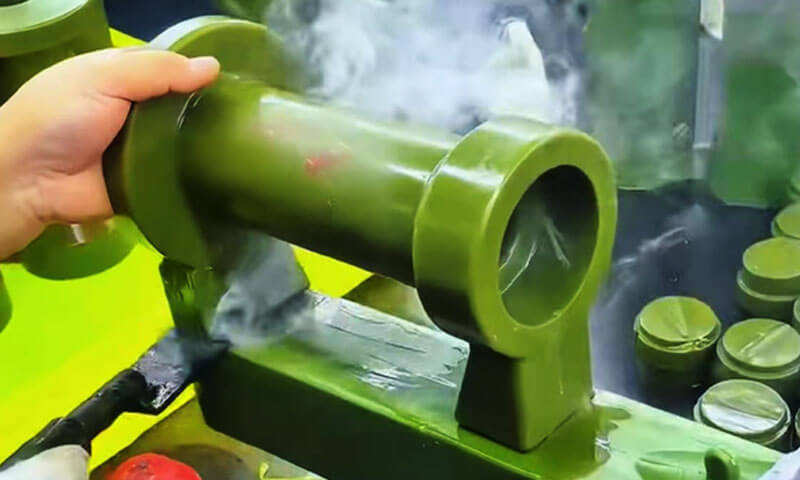

Szakképzett technikusok kézzel igazítják és egyesítik az egyes viaszmintákat olyan eszközökkel, mint a hőmérséklet-szabályozott forrasztópáka, hőlégfegyverek, fűtött pengék, ultrahangos hegesztők, vagy viaszadagoló tollak.

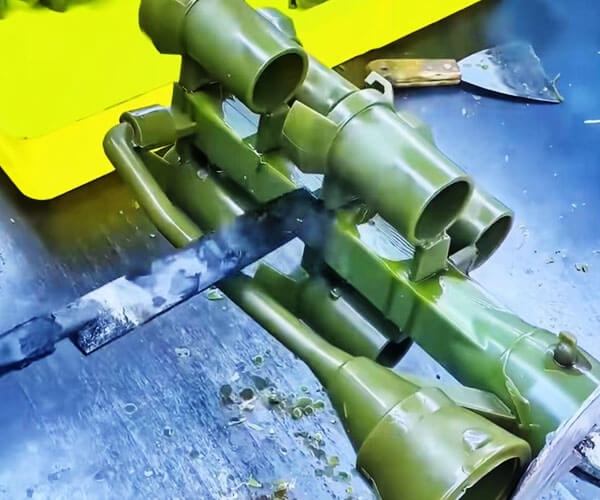

Az általános illesztési technikák közé tartozik a helyi forró viasz fúzió, tapadóviasz alkalmazása, és kis felületű ragasztással.

A rögzítőket és az egyszerű befogókat az alkatrészek helyének meghatározására és a vékony szakaszok védelmére használják hegesztés közben.

Erősség

• Rendkívül rugalmas: ideális kis hangerőhöz, sokféle termelés vagy gyakori tervezési változtatások (R -tól&D, prototípusok, testre szabott orvosi vagy ékszermunkák).
• Alacsony tőkekiadás: minimális felszerelési költség – elsősorban kéziszerszámok és berendezési tárgyak.
• Azonnali reagálás: A kezelők menet közben módosíthatják az összeszerelési sorrendet és a kötési geometriát.

Korlátozások és kockázatok

• Alacsony áteresztőképesség: egy kezelő általában csak néhány-tucatnyi illesztést végez óránként.
• Változó minőség: Az összeszerelés konzisztenciája a kezelő készségétől függ, fáradtság, és a környezeti feltételek (hőmérséklet/páratartalom).
• Átdolgozás és selejtezés kockázata: a nem megfelelő hőmérséklet-szabályozás vagy nyomás alátétet okozhat- vagy túlolvad, helytelenség vagy gyenge ízületek.
• Foglalkozási veszélyek: hosszan tartó fűtött viasznak való kitettség, gőzök és oldószerek ellenőrzést igényel (szellőzés, PPE) a munkavállalók egészségének védelme érdekében.

Tipikus alkalmazások

• Prototípus épít, kis tételben luxus vagy orvosi alkatrészek, összetett egyszeri megoldások gyakori tervezési iterációval.

Automatizált (robotos) összeszerelés

Rendszer architektúra és módszerek

Az automatizált összeszerelés integrálja az ipari robotokat vagy derékszögű portálokat látó/pozicionáló rendszerekkel, hőmérséklet-szabályozott hegesztőfejek, automatikus viaszadagoló rendszerek és precíziós szerelvények.

A programok irányítják a pick-and-place-et, igazítás, tartózkodási idő, hegesztési energia és adagolási mennyiség.

Inline ellenőrzés (látomás, erő- vagy hőérzékelők) és a folyamatnaplózás zárt hurkú minőségellenőrzést tesz lehetővé.

Erősség

• Nagyon nagy áteresztőképesség: A vonalak percenként több tucat ismételhető illesztést tudnak végrehajtani, és folyamatosan futnak.
• Kiváló konzisztencia és nyomon követhetőség: a folyamatparamétereket minden egyes kötésnél ellenőrizzük és rögzítjük, SPC és ellenőrzési nyomvonalak engedélyezése.
• Integrációs lehetőség: online látásvizsgálat, automatizált alkatrészkezelés és közvetlen átadás a későbbi héjú berendezésekhez.
• Alacsonyabb növekményes bérköltség egységenként léptékben.

Korlátozások és kockázatok

• Magas kezdeti beruházás: robotok, szerelvény, a biztonsági rendszerek és a PLC/szoftver drágák lehetnek.
• Alacsony rövid távú rugalmasság: a termékváltoztatások gyakran új szerelvényeket igényelnek, újraprogramozás és érvényesítés, állásidő bevezetése.
• Technikai összetettség: karbantartást igényel, képzett programozók és robusztus biztonsági/minőségi infrastruktúra.
• Egypontos hibák: a berendezések leállása leállíthatja a nagy volumenű gyártást, hacsak nem terveznek redundanciát.

Tipikus alkalmazások

• Nagy volumenű, szabványosított gyártás, például autóipari öntvények, HVAC alkatrészek és sorozatgyártású mechanikus házak.

Összehasonlítás (összefoglaló táblázat)

Hibrid megközelítés: Ember-Robot együttműködés

Számos modern létesítmény elfogadja a hibrid modell amely a két módszer erősségeit egyesíti:

robotok kezelik a nagy ismétlésszámot, precíziós illesztéseket, míg a képzett operátorok összetett csomópont-összeállítást végeznek, kiigazításokat, és végső ellenőrzés.

Ez a megközelítés megőrzi a rugalmasságot a bonyolult funkciókhoz, miközben maximalizálja az átviteli sebességet és a konzisztenciát a rutin kapcsolatokhoz.

6. Következtetés

A viaszmintázat összeszerelés egy műszakilag kritikus művelet, amely a tervezési szándékot gyártható öntőrendszerré alakítja.

Befolyása a méretpontosságtól és a felületminőségtől a fémáramlásig terjed, megszilárdulási viselkedés és termelési gazdaságtan.

Tekintse az összeszerelést mérnöki munkának: anyagok és folyamatablakok meghatározása, tervezzen szerszámokat és kötéseket az ismételhetőség érdekében, és válassza ki a termékösszetételhez és mennyiséghez igazodó összeszerelési módot.

Megfelelő vezérléssel végrehajtva, A viaszmintázat az a kulcskő, amely lehetővé teszi a nagy pontosságot, nagy hozamú befektetési öntés.
