Investointi: Vahakuvioiden valmistuksen yleiskatsaus

1. Johdanto – miksi vahakuviolla on väliä

Sijoitusvalukyky tuottaa lähes nettomuotoja, ohuet seinät ja korkea pintakäsittely johtuvat vahakuvion uskollisesta kopioinnista tulenkestävällä kuorella.

Mikä tahansa kuvion epätäydellisyys - geometrinen poikkeama, pintavika tai sisäinen aukko — siirtyy ja vahvistuu kuorimisen kautta, vahanpoisto ja metallurginen muunnos.

Monissa teollisuusympäristöissä ylöspäin 60% valuhylkyjen määrä voidaan jäljittää vahausvaiheessa tapahtuneisiin virheisiin.

Korkean luotettavuuden aloille (ilmailu-, lääketieteellinen, tarkkuusoptiikka), vahakuvion mittatoleranssit voivat olla jopa ±0,05 mm.

Siten, Vahakuvioiden valmistus ja verifiointi tiukkojen standardien mukaisesti on välttämätöntä vankkaalle investointivalutuotannolle.

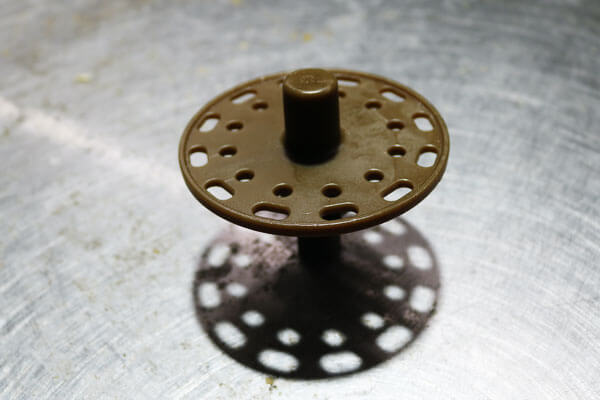

2. Vahakuvioiden rooli ja toiminnalliset vaatimukset

Vahakuvio ei ole vain uhrautuva malli; se on ensisijainen prototyyppi, jonka on täytettävä mekaaniset vaatimukset, lämpö- ja geometriset vaatimukset:

• Geometrinen tarkkuus: kuvion mitat (mukaan lukien paikalliset paksuudet, pomoja ja reikiä) on oltava valmiille valulle vaaditun toleranssialueen sisällä sen jälkeen, kun tunnettuja prosessikutistumia on käytetty.
• Pinnan eheys: kasvot, jotka kuoren on toistettava, tarvitsevat asianmukaista karheutta ja virheetöntä kuntoa.
• Rakenteellinen eheys: kuvioiden on kestettävä käsittelyä, kokoamis- ja vahanpoistovoimat ilman murtumia tai vääristymiä.
• Lämpökäyttäytyminen: ennustettavaa ja vakaata kutistumista vahan jähmettymisestä ja jäähtymisestä on valvottava ja toistettava.

Näiden vaatimusten täyttäminen riippuu vahan koostumuksesta, muovauskäytäntö ja tiukka prosessikuri.

3. Vahakuvioiden valmistuksen ja tärkeimpien prosessien ohjauspisteiden koko prosessianalyysi

Vahakuvion valmistus on monivaiheinen, tiukasti kontrolloitu suunnittelujärjestys.

Kunkin vaiheen eheys määrittää, toistaako kuvio luotettavasti suunniteltua geometriaa, pinta ja mekaaninen käyttäytyminen kuorinnan kautta, vahanpoisto ja metallin valu.

Käytännössä, työnkulku on organisoitu neljään päävaiheeseen:

1. Vahakoostumus & sulatteen valmistus
2. Injektiomuovaus (vahapuristus)
3. Jäähdytys ja purku
4. Trimmaus ja puu (klusterin) kokoonpano

Jokainen vaihe sisältää erityisiä ohjauspisteitä – materiaalia, lämpö-, mekaaninen ja käsittely – se on määritettävä, seurataan ja tallennetaan.

Alla on tarkoitukseen perustuva kuvaus jokaisesta vaiheesta, kriittiset muuttujat, niiden toiminnalliset perusteet ja suositellut valvontakäytännöt.

Vahan valmistus ja sulatteen valmistus (materiaalinen perusta)

Funktio: toimittaa homogeenisen, vakaa sula vaha, jonka reologia, lujuus ja kutistuvuus sopivat tarkkaan muovaukseen ja käsittelyyn.

Avainparametrit & ohjauspisteet

• Formulaatio: tyypilliset järjestelmät yhdistävät parafiinia (virtaus), steariinihappoa (vihreä lujuus/mittojen vakaus) ja modifioijia (mikrokiteinen vaha, hartsit).
  Empiirinen käytäntö kohdistuu usein steariinihappopitoisuuteen 10–20 painoprosenttia alue lisää taivutuslujuutta (raportoitu parannus ~30 %) ja vähentää sisäistä kaasun juuttumista.
  Kaikki koostumuksen muutokset on validoitava testikappaleilla ennen tuotantokäyttöä.
• Sulamislämpötila: pitää sulaa valvotussa astiassa n ~70-90 °C. Alle ~70 °C lämpötilat heikentävät virtausta ja lisäävät lyhyen laukauksen riskiä;
  yli ~120 °C lämpötilat kiihdyttävät hapettumista ja kemiallista hajoamista.
  Pidä lämpötila sisällä ±5–10 °C asetuspisteestä ja kirjaa jokainen lämpö.
• Homogenointi & kaasu: varmista voimakas mutta kontrolloitu sekoitus lisäaineiden homogenoimiseksi, anna sitten seistä tai imuroi ≥30 minuuttia vapauttamaan mukana kulkeutunutta ilmaa.
  Suodatus vaaditaan, kun käytetään kierrätettyä vahaa.
• Saastumisen valvonta & jäljitettävyys: sulateerät erillään, etikettierän tunnisteet, ja säilytä sulatuspuut (koostumus, lämpötila, kaasunpoistoaika) prosessin jäljitettävyyden tukemiseksi.

Miksi sillä on merkitystä: formulaatio ja sulamishistoria asettaa reologiaa, kutistuvuus ja viherlujuus — muuttujat, jotka vaikuttavat suoraan täytettävyyteen, mittastabiilius ja kestävyys käsittelyvaurioita vastaan.

Injektiomuovaus (vahapuristus) — geometrisen muotoilun vaihe

Funktio: toistaa osan geometria vahassa kontrolloidulla ruiskulla esikoneistettuun työkaluun ennustettavissa lämpö- ja paineolosuhteissa.

Ensisijaiset prosessimuuttujat

• Vaha (ammuttu) lämpötila: tyypillinen laukauslämpötila-alue 55-90 °C (monet parafiini/steariinijärjestelmät toimivat ~60–65 °C).
  Säädä laukauksen lämpötila tasapainottaaksesi juoksevuutta ja jähmettymisen jälkeistä kutistumista.
• Työkalu (kuolla) lämpötila: ylläpitää muotin pinnan lämpötilaa 20-45 °C bändi; monimutkaiset muotit saattavat vaatia segmentoitua ohjausta paikallisten kylmien kohtien välttämiseksi.
  Esilämmitä työkalut vakaaseen lämpötilaan ennen tuotantoa mittojen siirtymisen estämiseksi.
• Ruiskutuspaine: koneen kapasiteetti ja ontelon geometria säätelevät painetta; tyypillinen alue 0.2-2,6 MPa.
  Valitse paine varmistaaksesi täydellinen täyttö ilman liiallista välähdystä tai ylipuristusta.
• Ruiskutusnopeus/profiili: Ota käyttöön monivaiheinen ohjaus – hidas alkutäyttö, jotta vältetään ilman juuttuminen, nopeutettu keskitäyttö nopeaan onteloiden täyttöön, ja hallittu hidastus loppuun asti.
  Tarkat nopeusikkunat on vahvistettava kokeilussa.
• Pito/pakkausaika ja paine: soveltaa pitovaihetta (yleensä 10–30 s) kompensoimaan jähmettymisen aikaista kutistumista paksuissa osissa;
  ylläpitää pitopainetta, kunnes alkuperäinen vihreä lujuus muodostuu sisäisten tyhjien ja uppoamisjälkien välttämiseksi.

Miksi sillä on merkitystä: ruiskutusparametrit määrittävät sekä makroskooppisen geometrian että mikroskooppisen eheyden (tyhjyys, virtauslinjat). Tiukka ohjaus minimoi jälkityöskentelyn.

Jäähdytys ja irrotus - jähmettyminen ja vapautuminen

Funktio: kiinteytä ruiskutettu vaha muotostabiiliksi kuvioksi ja poista se työkalusta vääristymättä.

Avainparametrit & parhaita käytäntöjä

• Jäähdytysaika: riippuu osan paksuudesta; tyypillinen purkuaika 10–60 minuuttia.
  Älä pura muotista ennen kuin riittävä vihreä lujuus on saavutettu – ennenaikainen irtoaminen aiheuttaa mittojen palautumista tai repeämiä, varsinkin ohuissa seinissä ja hoikkaissa piirteissä.
• Die jäähdytysaine & lämpötila: jäähdytysvesihuolto ylläpidetään yleensä osoitteessa 14–24 °C; ohjaa virtausta ja jakelua paikallisten hotspottien välttämiseksi.
  Monimutkaisiin onteloihin, segmentoitu muotin jäähdytys vähentää epätasaista jähmettymistä.
• Purkutekniikka: suorittaa sujuvasti, tasaisesti jakautuneet irrotusliikkeet; Vältä pistekuormitusta herkässä geometriassa.
  Käytä mekaanista apua tai kiinnittimiä ohuille osille tukemaan geometriaa irrotuksen aikana.
• Välitön tarkastus: Suorita nopea visuaalinen ja tuntotarkastus pintavikojen varalta, salama, lyhyitä laukauksia tai repeytymistä välittömästi purkamisen jälkeen;
  tallentaa ja erottaa epäyhtenäiset mallit perussyyanalyysiä varten.

Miksi sillä on merkitystä: tasainen jäähdytys estää differentiaalisen kutistumisen ja sisäisen jännityksen. Oikea irrotuskäytäntö säilyttää muotissa luodun tarkan geometrian.

Leikkaaminen ja puiden kokoaminen (valmistautuminen kuorimiseen)

Funktio: poista ylimääräinen vaha, koota kuvioita klustereiksi (puita) soveltuu kuorimiseen ja myöhempään käsittelyyn säilyttäen samalla peruspisteen sijainnit ja pinnan eheyden.

Trimmausohjaimet

• Työkalut & tekniikka: käytä terävää, asianmukaisesti huolletut työkalut; Suorita työ suurennuksella tarkkojen ominaisuuksien saamiseksi.
  Lempeä, tasaiset liikkeet minimoivat naarmuuntumisen tai suunniteltua suuremman materiaalin poistamisen riskin.
• Mittaviittaus: varmista, että trimmaus ei muuta peruspisteitä tai pariutumisominaisuuksia; mittaa kriittiset mitat trimmauksen jälkeen, kun ne ovat toleranssiherkkiä.

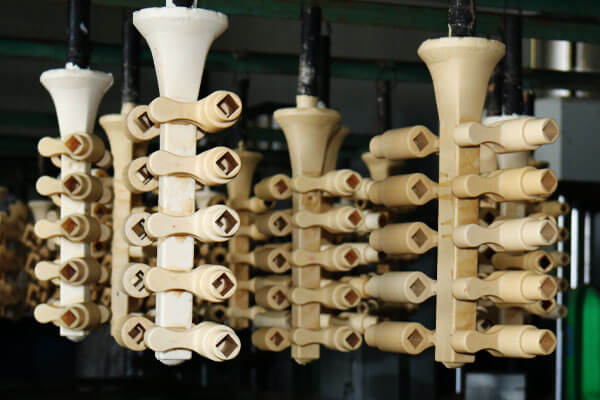

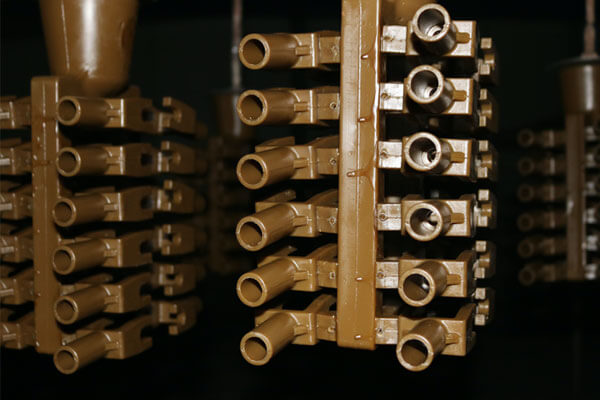

Puu (klusterin) kokoonpano

• Hitsaus: kuumahitsauskuvioita juoksuihin sopivilla vahatangoilla.
  Hitsausten tulee olla jatkuvia, Ei sisällä vahapisaroita ja mekaanisesti kestävä kestääkseen kuoren käsittely- ja vahanpoistovoimia.
• Väli ja tasapaino: ylläpitää 5–15 mm vierekkäisten kuvioiden välinen etäisyys tasaisen lietteen tunkeutumisen ja vaipan paksuuden takaamiseksi;
  Järjestä puu tasapainoisella painopisteellä varmistaaksesi tasaisen lämmityksen ja kuivumisen kuoren rakentamisen ja vahanpoiston aikana.
• Varastointiympäristö: varastoi kootut puut tilapäisesti valvotuissa olosuhteissa – suositellaan 18–28 ° C ja alhainen kosteus - ja rajoittaa säilytysaikaa (tyypillinen ohje ≤48 tuntia) vähentää muodonmuutoksia ja ikääntymisvaikutuksia.

Miksi sillä on merkitystä: huono trimmaus tai epäoptimaalinen kokoonpano aiheuttaa paikallisia vikoja tai lämpöepätasapainoa, joka kasvaa kuorimisen ja metallivalun aikana.

4. Ydinmitat ja vahakuvioiden laadunarviointijärjestelmä

Vahakuvioiden laadun arviointi on moniulotteinen ja systemaattinen prosessi, pääasiassa kolmen ydinulottuvuuden ympärillä:

mitat tarkkuus, pinnan laatu ja sisäinen suorituskyky, ja määrällisesti määritetty alan normien ja yritysstandardien mukaisesti.

Tieteellisen ja standardoidun laadunarviointijärjestelmän perustaminen on tärkeä tae vahakuvioiden laadun vakauden varmistamiselle ja valukappaleiden kelpoisuusasteen parantamiselle..

Mittojen tarkkuuden arviointi

Mittatarkkuus on vahakuvioiden keskeinen arviointiindeksi, määrittää suoraan, täyttääkö valu kokoonpano- ja toiminnalliset vaatimukset.

Sen arviointi perustuu pääasiassa toleranssitasoihin ja mittausmenetelmiin, ja mittausprosessin aikana vaaditaan tiukkaa ympäristövalvontaa.

Toleranssitaso:

Tällä hetkellä, vahakuvioita varten ei ole pakollista kansallista standardia, mutta teollisuus viittaa yleensä tarkkuusmekaanisten osien toleranssijärjestelmään.

Korkean tarkkuuden aloille, kuten ilmailu- ja sairaanhoitoon, vahakuvioiden mittatoleranssia on yleensä säädettävä välillä ±0,05 mm ja ±0,1 mm,

joka on paljon suurempi kuin ±0,3 mm:n vaatimus tavallisille valukappaleille.

Muotin suunnittelun aikana, vahan lineaarinen kutistumisnopeus (yleensä 0,8 % ~ 1,5 %) tulee harkita etukäteen,

ja muotin ontelon koko on kompensoitava sen varmistamiseksi, että lopullinen vahakuvion koko täyttää piirustusvaatimukset.

Monimutkaisille osille, joiden seinämän paksuus on epätasainen, Alueellinen kutistumiskompensointi tulisi ottaa käyttöön epätasaisen kutistumisen aiheuttamien mittapoikkeamien välttämiseksi.

Mittausmenetelmät:

Havaitsemiseen käytetään erittäin tarkkoja mittaustyökaluja, mukaan lukien mikrometrit (tarkkuus 0,001 mm), digitaalinen paksuus (tarkkuus 0,01 mm), projektorit ja koordinaattimittauskoneet (CMM).

Avaimen mitat (kuten reiän halkaisija, akselin halkaisija, seinämän paksuus) täytyy olla 100% tarkastetaan täysin sen varmistamiseksi, että jokainen vahakuvio täyttää vaatimukset;

ei-avainmitoista voidaan ottaa näyte ja tarkastaa näytteenottosuunnitelman mukaisesti.

Mittausympäristön lämpötilan tulee olla vakio (23±2℃) ja jatkuva kosteus (65±5 % RH) lämpölaajenemisen ja -supistumisen vaikutusta mittaustuloksiin eliminoimiseksi.

Ennen mittausta, vahakuvio tulee sijoittaa mittausympäristöön vähintään 2 tuntia varmistaaksesi, että sen lämpötila vastaa ympäristön lämpötilaa.

Pintalaadun arviointi

Pinnan laatu vaikuttaa suoraan valun pintakäsittelyyn ja sitä seuraaviin käsittelykustannuksiin.

Arviointistandardit sisältävät pääasiassa vikatyyppejä, pinnan karheus ja puhtaus, jotka arvioidaan silmämääräisellä tarkastuksella ja ammattimaisilla mittaustyökaluilla.

Vikatyypit:

Vahakuvion pinnassa ei saa olla näkyviä vikoja, kuten kuplia, pesuallasmerkit, ryppyjä, virtauslinjat, salama ja kiinni.

Toimialan yleisten standardien mukaan, ulkoasupinnassa ei saa olla kuplia tai uppoamisjälkiä, joiden halkaisija on suurempi kuin 0,5 mm;

virtauslinjojen syvyyden tulee olla alle 0,1 mm, eikä se saa vaikuttaa myöhempään pinnoitteen levitykseen.

Vahakuvioihin, joita käytetään huippuluokan kentillä, jopa pieniä pintavirheitä (kuten naarmut, joiden syvyys on yli 0,05 mm) eivät ole sallittuja, ja se on korjattava tai romutettava.

Pinnan karheus:

Pinnan karheus (Rata) vahakuviota tulee säätää välillä 0,8 μm - 1,6 μm, jotta varmistetaan, että kuoren pinnoite voi toistaa täydellisesti sen pinnan yksityiskohdat.

Karheus voidaan mitata pintaprofilometrillä, tai laadullisesti arvioitu visuaalisella vertailulla standardinäytteisiin.

Vahakuvioihin, joilla on erityisiä pintavaatimuksia (kuten korkeakiiltoiset valukappaleet), pinnan karheutta (Rata) tulee säätää alle 0,8 μm.

Puhtaus:

Vahakuvion pinnan tulee olla vapaa epäpuhtauksista, kuten vahalastuista, pöly- ja öljytahrat, muuten, kuoren pinnoite saastuu, johtaa sulkeumiin tai karheuteen valupinnalle.

Leikkauksen jälkeen ja ennen puun kokoamista, vahakuvio tulee puhdistaa paineilmalla pinnan epäpuhtauksien poistamiseksi, ja säilytetään puhtaassa ympäristössä toissijaisen saastumisen välttämiseksi.

Sisäinen suorituskyvyn arviointi

Sisäinen suorituskyky on avain sen varmistamiseksi, että vahakuvio ei murtu tai muotoudu käsittelyn aikana, puiden kokoaminen ja vahanpoisto.

Sen arviointi keskittyy pääasiassa lujuuteen ja sitkeyteen, kutistumisnopeus ja irrotuskyky.

Vahvuus ja sitkeys:

Vahakuvion taivutus- ja puristuslujuuden tulee olla riittävä kestämään hitsausjännityksen puun asennuksen aikana ja höyryn paineen vahanpoiston aikana.

Riittämätön lujuus johtaa helposti vahakuvion murtumiseen tai muodonmuutokseen.

Se voidaan arvioida yksinkertaisella taivutustestillä tai erityisellä lujuusmittarilla - taivutustestin aikana, vahakuvio ei saa rikkoutua tai siinä ei saa olla ilmeistä muodonmuutosta määritetyn kuormituksen alaisena.

Kutistumisnopeus:

Vahan lineaarinen kutistumisnopeus on mittatarkkuuteen vaikuttava ominaisuus, joka on mitattava vakionäytteillä (kuten ASTM D955) erityisissä olosuhteissa (jälkeen 24 tuntia, 23℃).

Sen arvon tulee olla vakaa ja yhdenmukainen kaavan odotusten kanssa.

Vähäkutistuva vaha (<1.0%) on suotuisampi korkean tarkkuuden valukappaleiden tuotantoon, koska se voi vähentää kutistumisen aiheuttamia mittapoikkeamia.

Purkuesitys:

Vahakuvion tulee olla sujuvasti ja kokonaan irrotettavissa muotista ilman naarmuja tai repeytymiä.

Tämä riippuu muotin pinnan viimeistelystä, muotinirrotusaineen tasainen käyttö ja kohtuullinen jäähdytysaika.

Purkamisen jälkeen, vahakuvion pinnan tulee olla ehjä, eikä muotin kosketuspinnalla saa olla vahajäämiä.

Yhteenveto vahakuvioiden laadun arvioinnin ydinmitoista

5. Johtopäätös

Vahakuvioiden valmistus on ratkaiseva alkupään toiminta investointivalussa.

Erinomaisuus tässä vaiheessa tuottaa valukappaleita, jotka täyttävät monimutkaisen geometrian, tiukat toleranssit ja vaativat pintavaatimukset minimaalisella jälkityöstyksellä.

Kypsä laatujärjestelmä koostuu valvotuista vahakoostumuksista, kurinalainen muovauskäytäntö, tiukka tarkastus ja jäljitettävyys, ja jatkuva palaute SPC:n ja korjaavien toimenpiteiden kautta.

Tulevaisuuden edistysaskeleet tulevat todennäköisesti parannetuista vahakemioista (alempi kutistuminen, suurempi vihreä vahvuus), älykkäät ruiskutuslaitteet suljetun silmukan ohjauksella,

ja digitaaliset tarkastustyönkulut (3D skannaus + Ml) jotka nopeuttavat poikkeamien havaitsemista ja prosessin optimointia.

Organisaatioille, jotka etsivät johdonmukaisuutta, korkeatuottoinen investointi-valu tuotanto, investoinnit vahakuvioiden prosessinhallintaan tuottavat suoraa tulosta pienentyneenä romuna, lyhyemmät toimitusajat ja ennustettava osien suorituskyky.
