1. Uvod
Termička žarenja odnosi se na kontrolirano toplotni tretman Proces koji mijenja mikrostrukturu materijala za poboljšanje svojih fizičkih i mehaničkih svojstava.
Porijeklom početkom 19. stoljeća sa rudimentarnim tehnikama kovača, žarljivost je od tada evoluirala u visoko precizan, naučno upravljana metoda.
Danas, Industrije se u rasponu od zrakoplovnosti do mikroelektronike oslanjaju se na termičku žarulju kako bi se osigurale da komponente ispunjavaju stroge standarde performansi.
U ovom članku, Istražit ćemo zašto je toplotna žarenja, DISTECTI SVOJE METALURGIČNE LIJENE, Ispitajte njegov utjecaj na svojstva materijala, i nacrtajte najbolje prakse za njegovu provedbu.
2. Why Castings Thermal Annealing?
The casting was produced using a pouring process, with molten metal or alloy delivered either from a single ladle or multiple ladles.
During solidification, different areas of the casting cool at varying rates, depending on their location and geometry.
This non-uniform cooling leads to differential contraction, which in turn introduces internal stresses—commonly referred to as Preostali napredovi—within the casting.
To relieve these stresses, Termička žarenja is often performed.
This involves heating the casting to a specific temperature, holding it for a prescribed time (depending on the wall thickness), and then cooling it at a controlled rate.
When this heat treatment ensures uniform cooling throughout the casting, the process is referred to as žarljivost, which helps reduce internal stress and improve dimensional stability.
3. Temeljni metalurški principi
Termodinamika rekristalizacije i oporavka
Kada se zagrijava iznad kritične temperature - obično 30-60% od metala apsolutnog topljenja, atomi dobivaju dovoljno energije za ponovno konfiguriranje u konstrukcije nižeg energije.
Za vrijeme oporavak, Gustina dislokacije smanjuje se do 50%, dok rekristalizacija zamjenjuje deformirane žitane žitarice sa novim, One osobe bez naprezanja.
Kinetika: Rast nuklea i zrna
Nucleation počinje u nedostacima kao što su granice žita ili uključivanja.
U ugljičnim čelicima, na primjer, Rekristallizacija se događa između 550 ° C i 650 ° C, Sa stopom nukleacije udvostručuju se za svaki 25 Povećanje ° C.
Jednom jednom jezgre, Nastavlja se rast zrna. Kontrolirani rast daje veličine zrna ASTM 6-8, Balansiranje čvrstoće i žilavosti.
Uloga difuzije na povišenim temperaturama
Difuzija eksponencijalno ubrzava temperaturu, Nakon ponašanja arraka.
U 600 ° C, Difuzija slobodnog mjesta u željeznju iznosi oko 10⁻¹³ m² / s-pet naloga veličine brže nego na sobnoj temperaturi - omogućavajući brzi mikrostrukturnu promjenu u roku od nekoliko minuta.
4. Poboljšanje mehaničkog vlasništva
Smanjenje zaostalih naprezanja i izobličenja
Preostali napredovi u aspletim metalima mogu prelaziti 200 MPa.
Rampiranjem do žarske temperature (na primjer, 600 ° C) i držanje za jedan sat, Zatezni i kompresivni napredovi konvergiraju se prema nuli, često padajući ispod 20 MPA nakon hlađenja.
Ovo smanjenje sprječava da se raste za vrijeme naknadne obrade ili usluge.
Poboljšanje duktilnosti i žilavosti
Zapaljeni čelici obično izlažu izduženje na pauzi od 30-40%, u poređenju sa 10-15% u svom hladnom stanju.
Prelazak na finiju, Izvrsna struktura zrna ublažava lomljive lom i uzdiže se u velikoj mjeri u velikoj mjeri 50 J.
Balansiranje tvrdoće VS. Mekoća: Prilagođavanje mehaničkih svojstava
Ovisno o stopi hlađenja, Ankekli materijali mogu postići vrijednosti tvrdoće rockwella između 70 HRB (mekan) i 20 HRC (teško).
Na primjer, Hlađenje peći daje donju tvrdoću (~ 80 HB), Dok brzo hlađenje zraka može zadržati umjereno tvrdoću (~ 100 HB), Davanje fleksibilnosti inženjera u dizajnu.
5. Mikrostrukturne transformacije
Fazne promjene
U eutektoidnim čelicima, žarenje transformira lamelarni biser u mješavinu ferita i cementita.
Puna prijašnjaka na 720 ° C Održan dva sata obično se pretvara 100% Pearlite u sferoidizirane strukture, Poboljšanje obradivosti do do 60%.
Pročišćavanje veličine zrna
Manje žitarice ojačaju materijale putem vezom sa hodnikom: Σ = σ₀ + k d⁻¹rtwork. Smanjujući promjer zrna iz 50 μm do 10 μm može podići snagu prinosa 80 MPa.
Oborine i grub pojave
Legure poput aluminijskog bakara razvijaju fine taloge (npr., ') tokom žarenja.
Držeći se na 350 ° C za osam sati prinose velike veličine 10-20 nm, Optimiziranje snage prinosa 150 MPa prije nego što počinje bojnog gruba.
6. Procesne varijante & Parametri
Termička žarenja dolazi u nekoliko različitih ukusa, Svaka prilagođena specifičnim materijalnim zahtjevima i proizvodnim vagama.
U onome što slijedi, Ispitaćemo četiri primarne varijante - u potpunosti žarenje, olakšanje stresa, sferoidiziranje, i procesuirajte žarenje - pre nego što se pretvorite u kritične parametre koji upravljaju uspješnim ishodima.
Konačno, Uporedit ćemo serije i kontinuirane peći i uvesti vrhunske tehnologije za brzo žaljenje.
Potpuna žarenja, Olakšanje stresa, Sferoidiziranje & Proces žarnice
Potpuna žarenja
Prvo, Potpuno žarenje zagrijava radni komad iznad njegove kritične transformacijske temperature (npr., 900 ° C za mnogo čelika),
drži ga dovoljno dugo da se postigne 100% rekristalizacija, a zatim se hladi polako - obično na 10-20 ° C po sat do sobne temperature.
Kao rezultat, Dobivate uniformu, Fino zrnata mikrostruktura koja maksimizira duktilnost i minimizira tvrdoću.
Stresna ublažava žarenje
U kontrastu, Stresna ublažavanja žarenja ciljeva samo preostali napon.
Grijanjem materijala na subkritični raspon (obično 450-650 ° C za čenje) i držanje 30-60 minuta, Opuštate unutrašnje napore bez povećavanja velikih promjena faze.
Samim tim, Smanjite izobličenje tokom naknadne obrade ili zavarivanja.
Sferoidiziranje
Sljedeći, sferoiding servira obrade aplikacije. Ovdje, materijalni ciklusi oko donje kritične temperature (npr., 700-720 ° C za eutektoidni čelik) nekoliko sati.
Ovo opetovano biciklizam transformira lamelarne karbide u sferne taloge unutar feritne matrice, Povećavanje obradivosti do do 60%.
Proces žarnice
Konačno, Trenerivanje u procesu djeluje na još nižim temperaturama (300-500 ° C) Za vraćanje duktilnosti nakon hladnog rada.
A ne u potpunosti rekristalliziranje mikrostrukture, Sokšava materijal dovoljno samo da se spreči pucanje tokom daljnjeg oblikovanja operacija.
Ključne varijable: Temperatura, Vrijeme, Stopa grijanja / hlađenja & Atmosfera
Kontrola temperature
Precizna kontrola - unutar ± 5 ° C-je vitalna. Operatori obično koriste Type-K ThermoCouples postavljene na više lokacija kako bi se provjerilo da cijelo opterećenje istovremeno dostiže ciljanu temperaturu.
Vrijeme namočiti
Iako tanji dijelovi mogu zahtijevati samo 15-30 minuta, Deblje komponente često zahtijevaju do 12 sati za osiguranje ujednačene transformacije u cijelom presjeku.
Stope grijanja i hlađenja
Štaviše, Stope grijanja od 5-20 ° C / min i kontrolirano hlađenje (peć, zrak, ili utapati) direktno utječe na veličinu zrna.
Brže hlađenje ima tendenciju za očuvanje sitnijih žitarica, budući da sporije hlađenje proizvodi grubo, Više duktilnih žitarica.
Atmosfera peći
Za sprečavanje oksidacije ili dekarburizacije, Inženjeri biraju atmosferu-vakuum, inertan (Argon / azot), ili smanjujući (vodonik)-To se podudara sa alujnim hemijom i troškovima.

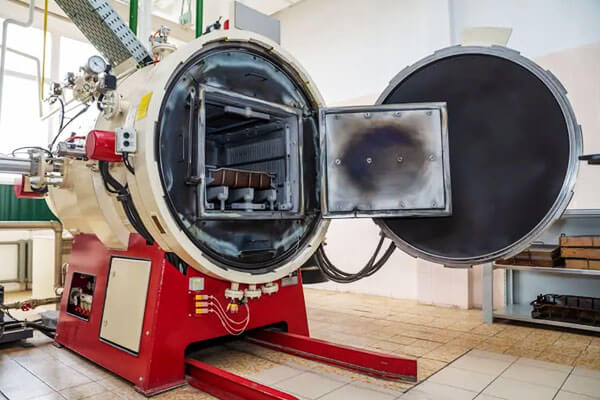

Batch vs. Kontinuirana peći za žarenje
- Batch peći
Batch Peći Excel u fleksibilnosti: Možete obraditi raznolike geometrije i čelike u opterećenju do 10 Tons.
Međutim, Oni su na raspolaganju veće troškove energije po jedinici zbog ponovljenih ciklusa zagrijavanja i hlađenja. - Kontinuirane peći
Suprotno tome, Kontinuirane peći rade 24/7, Pomicanje materijala na transportnim sistemima grijanjem, natapanje, i hladne zone.
Tretiraju se 100 tona dnevno i ublažavaju energiju za 20-30% po toni, Iako su potrebni ujednačeni dijelovi dimenzije i stalni raspored proizvodnje.
Brza tehnologija za žarnice
Kako se industrija gura za veće propusnost i performanse materijala, pojavilo se nekoliko naprednih metoda žarstva:
Brza termička žarenja (RTA)
RTA izlaže podloge (npr., Silikonski vafli) do lampica visokog intenziteta, Rashladna temperatura do 50 ° C / s. Aktivira dopante i popravlja oštećenje implantacije u roku od nekoliko sekundi.
Pulsirana laserska žarenje
Ovdje, laserski impulsi nanosekundi lokalno se rastopi i ponovo učvršćuju površinu, Rafiniranje žitarica u veličina sub-mikrona, dok su rasuti.
Ova tehnika povećava otpornost na tvrdoću i trošenje.
Elektronska greda žarenje
Smatranjem visokoenergetske elektronske grede (100-200 zahtjeva), Možete selektivno ublažiti napore u debelim komponentama bez grejanja cijelog dijela, Smanjenje vremena ciklusa i izobličenja.
Ksenonska flash lampica žarulja
Konačno, ksenonske svjetiljke isporučuju milisekundi - dugo, Visoki intenzitet treperi koji zagrijavaju samo prvih nekoliko mikrona supstrata.
Proizvođači iskorištavaju ovo za fleksibilnu elektroniku i solarne ćelije tankog filma.
7. Kontrola kvaliteta & Standardi
Nadgledanje
Inženjeri stavljaju termokolove u korijen, sredina, i savjet, Postizanje ± 2 ° C uniformnost. Mapiranje pirometra provjerava površinske temperature, Osiguravanje kontrole ± 1 ° C.
Nerazovavajuća evaluacija (Nde)
- Ultrazvučno testiranje (Ut): Otkriva unutarnje pukotine ili praznine u debelim dijelovima (npr., Oštrice turbine).
- Inspekcija magnetske čestice (MPI): Identificira oštećenja površinskih oštećenja u feromagnetskim materijalima.
- Rendgenska difrakcija (Xrd): Kvantificira preostale stresne i fazne frakcije u valutama tretiranim toplom.
Industrijski standardi i poštivanje
- GB / T 32541-2016 (Kina): Uspostavlja sveobuhvatni sistem kontrole kvalitete za termičku obradu, Naglašavanje upravljanja rizikom, obuka za osoblje, i održavanje opreme.
Mandatira ± 10 ° C Jejednačinost temperature za kritične toplotne tretmane (npr., vakuumski karburizacija). - ISO 20431:2023 (Međunarodni): Fokusira se na sistematsku kontrolu procesa, uključujući Provjera procesa, Dokumentirani postupci, i sljedivost.
Uvodi strože zahtjeve za Lean Metal Thermocouples, ograničavajući njihovu upotrebu u 15 ciklusi na ≤980 ° C. - ASTM / ASME standardi: Upravljaju toplinskim tretmanom u kritičnim industrijama.
Na primjer, ASTM A484 Određuje cikluse žarenja za nehrđajući čelici, zahtijevajući a Stopa grijanja od ≤50 ° C / HR i Natopite vremena 1-2 sata.
8. Zaključak
Termička žarenja ostaje linchpin materijala za inženjerstvo, Omogućavanje ravnoteže performansi, trošak, i pouzdanost u industriji.
Njegov uspjeh šarke na strogu kontrolu procesa, Pridržavanje standarda, i adaptacija u nastaju tehnologije poput optimizacije peći na AI.
FAQs
Koja je glavna svrha termalne žarenje?
Termička žarenja prvenstveno ublažava unutrašnje naprezanje, Račuje mikrostrukturu, i obnavlja duktilnost u metalima i legurama.
Grijanjem komada na kontroliranu temperaturu, držeći ga za određeno vrijeme, a zatim ga hladi u propisanim uvjetima,
Eliminišete preostale napone iz procesa formiranja, poboljšati žilavost, i prilagođavanje tvrdoće za nizvodno operacije.
Kako mogu birati između potpune žarenje i ublažavanja stresa?
Ako je vaš cilj potpuna rekristallizacija i maksimalna duktilnost (na primjer, prije teškog oblikovanja ili crtanja), odlučiti za Potpuna žarenja, koji se zagrijava iznad kritične transformacijske temperature.
Obrnuto, Ako trebate samo ublažiti obradu ili zavarivanje napona bez značajnih mikrostrukturne promjene, odabrati Stresna ublažava žarenje, sprovedeno u podkritičnom temperaturnom rasponu.
Mogu brze tehnike žarenja podudarati sa konvencionalnim rezultatima peći?
Da, Kada se na odgovarajući način nanosi. Brza termička žarenja (RTA), pulsirani laser, i svjetiljka Metode postižu slično olakšanje stresa ili dopantno aktiviranje u sekundi do minuta.
Međutim, Oni obično utiču na samo površinske slojeve ili tanke podloge, pa impumentiraju, a ne zamjenjuju rasuću peći.
Kako mogu provjeriti da je ciklus žarenja bio uspješan?
Validacija post-anela kombinira neruktivne i destruktivne metode:
- Mjerenja ultrazvučnog stresa ili Rendgenska difrakcija Potvrdite preostale napore ispod cilja (često <20 MPa).
- Metallografski pregled (optički ili sem) Provjerava veličinu zrna, Faza distribucija, i precipitajte morfologiju protiv ASTM ili ISO standarda.
