تعد صمامات البوابة من بين الصمامات الصناعية الأكثر استخدامًا, بمثابة آلية الإغلاق الأساسية في عدد لا يحصى من أنظمة الأنابيب في جميع أنحاء العالم.
إن تصميمها البسيط والقوي - بوابة تتحرك بشكل عمودي على مسار التدفق - يوفر موثوقية, إغلاق محكم مع الحد الأدنى من انخفاض الضغط عند الفتح الكامل.
بينما يمكن تصنيع صمامات البوابة من مواد مختلفة, لقد برز حديد الدكتايل باعتباره المادة المفضلة للعديد من التطبيقات الصناعية بسبب مزيجه الاستثنائي من القوة, صلابة, قابلية القابلية, وفعالية التكلفة.
عندما يتم إنتاج صمامات البوابة الحديدية القابلة للسحب من خلال صب الاستثمار, والنتيجة هي مكون ذو دقة أبعاد فائقة, الانتهاء من سطح ممتازة, وخصائص ميكانيكية متسقة تتجاوز تلك البدائل المصبوبة بالرمل.
يتيح صب الاستثمار إنتاج مكونات شبه شبكية ذات أشكال هندسية داخلية معقدة, أسطح الختم الدقيقة, والشفاه المتكاملة - كل ذلك في صب واحد.
توفر هذه المقالة فحصًا شاملاً لصمامات البوابة الحديدية المطلية بالاستثمار.
1. ما هو صمام البوابة الحديدية القابلة للسحب الاستثماري؟?

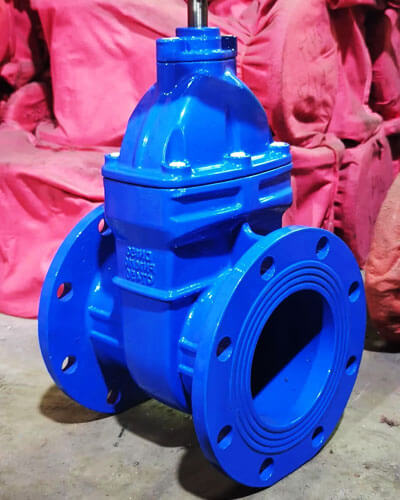

حديد مطاوع صمام البوابة هو صمام عزل ذو حركة خطية يتم تصنيع مكوناته المحتوية على الضغط - في المقام الأول جسم الصمام وغطاء المحرك - من حديد الدكتايل (عقيدية الحديد الزهر).
على عكس الصمامات المنظمة التي تتحكم في التدفق بشكل مستمر, تم تصميم صمام البوابة للعمل إما في وضع مفتوح بالكامل أو مغلق بالكامل, توفير الحد الأدنى من تقييد التدفق عند الفتح والإغلاق الموثوق به عند الإغلاق.
السمة المميزة للحديد المرن تكمن في شكله الجرافيتي. خلال عملية العقيدات, يقوم المغنيسيوم أو العناصر الأرضية النادرة بتحويل رقائق الجرافيت إلى عقيدات كروية.
هذا التغيير في البنية المجهرية يحسن قوة الشد بشكل كبير, ليونة, مقاومة التعب, وصلابة التأثير مع الحفاظ على قابلية الصب الممتازة المرتبطة بالحديد الزهر.
يطبق صمام البوابة الحديدي المرن المصبوب عملية صب استثمارية دقيقة لتصنيع مكونات الصمام المعقدة ذات تناسق أبعاد استثنائي وجودة سطحية.
بالمقارنة مع طرق الصب التقليدية, يتيح الصب الاستثماري إنتاج مكونات شبه شبكية الشكل تتطلب معالجة أقل مع الحفاظ على الأداء الميكانيكي الممتاز.
مبدأ العمل في صمامات البوابة
مبدأ تشغيل صمام البوابة بسيط ولكنه فعال للغاية.

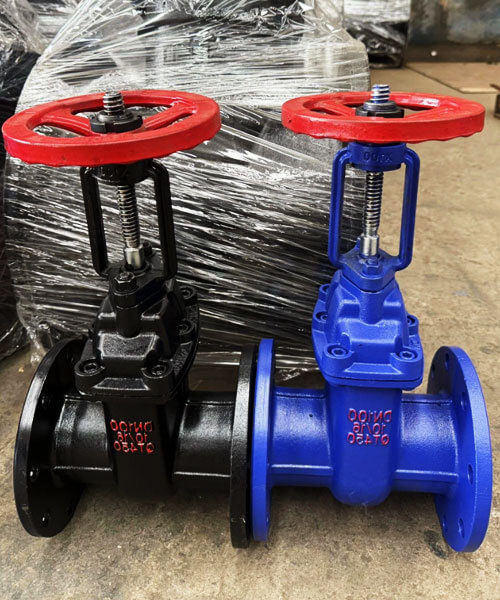

يؤدي تدوير العجلة اليدوية أو المشغل إلى تحريك الجذع الملولب للبوابة (إسفين أو قرص متوازي) عموديا داخل جسم الصمام.
عندما يتم فتح الصمام, ترتفع البوابة بالكامل خارج مسار التدفق, إنشاء ممر دون عائق يتطابق قطره الداخلي بشكل وثيق مع قطر خط الأنابيب.
يعمل هذا التكوين ذو المنفذ الكامل على تقليل فقدان الضغط, يقلل الاضطراب, ويسمح بكفاءة تدفق عالية, جعل صمامات البوابة مثالية للأنظمة التي يكون فيها التدفق غير المقيد ضروريًا.
عندما يكون الصمام مغلقا, تنزل البوابة حتى تلامس مقاعد الصمام بقوة, إنشاء ختم محكم الضغط يمنع تسرب السوائل.
اعتمادا على تصميم الصمام, يمكن تحقيق الختم من خلال مقاعد مرنة, الاتصال من المعدن إلى المعدن, أو مزيج من كليهما.
لأن الأسطح المانعة للتسرب تتعرض لحركة نسبية قليلة بمجرد ثباتها بالكامل, تظهر صمامات البوابة بشكل عام تآكلًا أقل للمقعد من صمامات الاختناق عند استخدامها لأغراض العزل. لكن, فهي ليست مخصصة لتنظيم التدفق.
يؤدي تشغيل صمام البوابة في وضع مفتوح جزئيًا إلى تعريض البوابة والمقاعد لتآكل السوائل المستمر, اهتزاز, والتجويف, تقليل عمر الخدمة بشكل كبير.

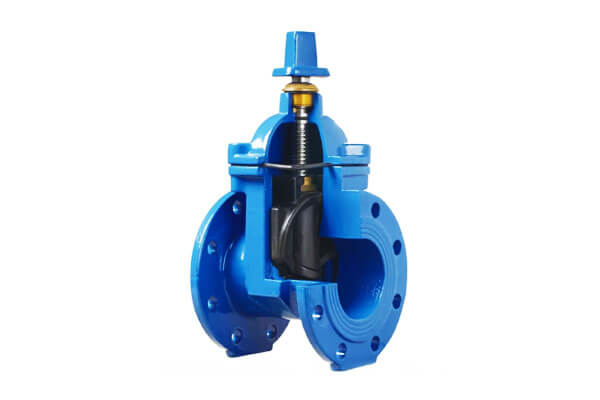

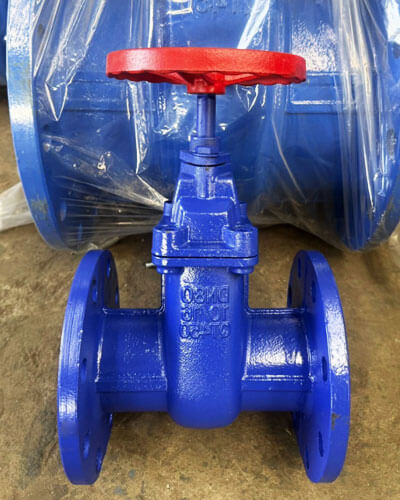

مكونات صمام البوابة
| عنصر | وظيفة | اعتبارات المواد |
| جسم | السكن الرئيسي; يحتوي على البوابة والمقاعد; يوفر اتصالات الأنابيب. | الحديد الدكتايل (المدلى بها الاستثمار) للقوة, قابلية القابلية, وسلامة الضغط. |
| بوابة (القرص) | الإسفين المتحرك الذي يتحكم في التدفق; يرتفع وينخفض داخل الجسم. | الحديد الدكتايل (المدلى بها الاستثمار) لمقاومة التآكل وختم الأسطح. |
| مقاعد | أسطح مانعة للتسرب ثابتة تضغط عليها البوابة. | الحديد الدكتايل (المدلى بها الاستثمار) مع تصلب السطح (على سبيل المثال, تراكب الأقمار الصناعية). |
ينبع |

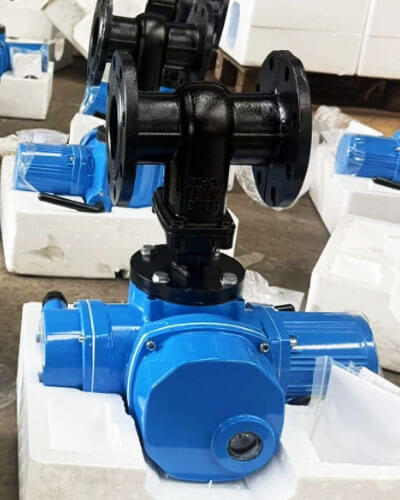

ينقل عزم الدوران من المحرك إلى البوابة. | الفولاذ المقاوم للصدأ (martensitic) لمقاومة التآكل ومقاومة التآكل. |
| غطاء محرك السيارة | يغطي الجزء العلوي من الصمام; يضم الجذع والتعبئة. | الحديد الدكتايل (المدلى بها الاستثمار) لسلامة الضغط. |
| المحرك | يدوي (العجلة), والعتاد, أو آلي (كهربائي, هوائي). | المكونات التجارية. |
2. لماذا تختار حديد الدكتايل لصمامات البوابة?
ما هو الحديد الدكتايل?
الحديد الدكتايل, المعروف أيضا باسم عقيدية الحديد الزهر أو كروي الجرافيت الحديد (SG الحديد), عبارة عن حديد زهر عالي الأداء يوجد فيه الجرافيت كعقيدات كروية منفصلة بدلاً من رقائق مترابطة.
يتم تحقيق شكل الجرافيت الفريد هذا عن طريق إضافة كميات مضبوطة من المغنيسيوم أو السيريوم أثناء معالجة المعدن المنصهر قبل الصب.
يؤدي التحول من الجرافيت الرقيق إلى الجرافيت الكروي إلى تغيير السلوك الميكانيكي للحديد الزهر بشكل أساسي.
بينما الحديد الرمادي قوي عند الضغط ولكنه هش نسبياً تحت أحمال الشد, يجمع حديد الدكتايل بين قوة الشد العالية والليونة الممتازة, مما يسمح لها بامتصاص أحمال الصدمات, استيعاب تركيزات التوتر, ومقاومة انتشار الكراك بشكل أكثر فعالية.
للمكونات التي تحتوي على الضغط مثل صمامات البوابة, تعتبر هذه الخصائص ذات قيمة خاصة لأن الصمامات تتعرض في كثير من الأحيان لضغوط داخلية متقلبة, الضغوط الحرارية, الاهتزاز الميكانيكي, وأحداث المطرقة المائية في بعض الأحيان.
بالمقارنة مع العديد من المكونات الفولاذية, يوفر حديد الدكتايل أيضًا قابلية صب ممتازة, السماح للمصنعين بإنتاج أشكال هندسية معقدة للصمامات مع عدد أقل من عيوب الصب وتكاليف إنتاج أقل.
المزايا الميكانيكية والمعدنية للحديد الدكتايل
نسبة قوة إلى الوزن ممتازة
يوفر حديد الدكتايل قوة ميكانيكية تقترب من قوة الفولاذ المصبوب مع الحفاظ على تكاليف تصنيع منخفضة وقابلية صب ممتازة.
تسمح قوة الشد العالية والإنتاجية لأجسام الصمامات بمقاومة الضغط الداخلي بأمان, تحميل شفة, والقوى الميكانيكية الخارجية طوال فترات الخدمة الطويلة.
المتانة المتميزة ومقاومة التأثير
يقاطع هيكل الجرافيت الكروي انتشار الشقوق ويوزع الضغط بشكل أكثر تجانسًا في جميع أنحاء المصفوفة المعدنية.
نتيجة ل, يظهر حديد الدكتايل صلابة أكبر بكثير من الحديد الرمادي, تقليل احتمالية حدوث فشل هش تحت تأثير التحميل أو ارتفاع الضغط مثل المطرقة المائية.
قدرة فائقة على تحمل الضغط
بسبب مزيجها من القوة والليونة, يعتبر حديد الدكتايل مناسبًا بشكل خاص للمكونات التي تحافظ على الضغط.
يمكن لأجسام صمامات البوابة المصبوبة بالاستثمار المصممة بشكل صحيح أن تتحمل بأمان دورات الضغط المتكررة مع الحفاظ على استقرار الأبعاد وأداء الختم على مدى فترات التشغيل الممتدة.
قابلية ممتازة
يتدفق حديد الدكتايل جيدًا أثناء الصب ويملأ تجاويف القالب المعقدة بكفاءة, مما يجعلها مثالية لإنتاج أجسام الصمامات المعقدة ذات الشفاه المدمجة, تعزيز الأضلاع, ميزات التركيب, وممرات التدفق الأمثل.
تكمل هذه القدرة الممتازة على الصب عملية الصب الاستثماري من خلال تمكين التصنيع على شكل شبه شبكي مع انخفاض متطلبات التشغيل الآلي.
قابلية جيدة
على الرغم من قوتها الميكانيكية العالية, يظل حديد الدكتايل سهل التصنيع نسبيًا.
تعمل عقيدات الجرافيت ككسارة طبيعية للرقائق وتوفر درجة من التشحيم الذاتي أثناء القطع, مما يؤدي إلى انخفاض تآكل الأداة, تحسين كفاءة الآلات, وتشطيب سطحي ممتاز على وجوه الختم, أسطح شفة, والميزات مترابطة.
تخميد اهتزاز ممتاز
بالمقارنة مع الصلب, يتمتع حديد الدكتايل بقدرة تخميد فائقة, مما يسمح لها بامتصاص الاهتزازات الميكانيكية وتقليل انتقال الضوضاء.
تساهم هذه الخاصية في تشغيل المضخة والصمام بشكل أكثر هدوءًا مع المساعدة في تقليل ضغوط الكلال في أنظمة الأنابيب المعرضة للتحميل الدوري.
أداء التكلفة المتميز
ولعل الميزة الهندسية الأعظم للحديد المرن هي قدرته على تقديم أداء ميكانيكي عالي بتكلفة تنافسية.
عندما يقترن صب الاستثمار, يمكن للمصنعين تحقيق هندسة معقدة, سلامة الضغط موثوقة, تقليل الآلات, وعمر خدمة طويل دون ارتفاع تكاليف المواد المرتبطة بالفولاذ المقاوم للصدأ أو الفولاذ المصبوب, جعل حديد الدكتايل خيارًا اقتصاديًا استثنائيًا لمجموعة واسعة من تطبيقات صمامات البوابة.
3. عملية تصنيع الصب الاستثماري لصمامات البوابة الحديدية القابلة للسحب
يتطلب إنتاج صمامات بوابة حديدية قابلة للسحب عالية الأداء أكثر من مجرد صب المعدن المنصهر في قالب.
كل مرحلة من عملية صب الاستثمار يؤثر على دقة الأبعاد, سلامة الضغط, أداء الختم, والمتانة على المدى الطويل.
لمكونات الصمام الحرجة, يتم التحكم في عملية التصنيع بعناية بدءًا من إعداد المواد وحتى الفحص النهائي لضمان الامتثال للمعايير الدولية مثل ASTM, ISO, API, في, والمواصفات الهندسية الخاصة بالعميل.
نظرة عامة على تدفق العملية
| منصة | خطوة | التفاصيل الرئيسية |
| 1 | إنتاج النمط | حقن الشمع في قالب دقيق لهندسة صمام البوابة (جسم, بوابة, غطاء محرك السيارة). |
| 2 | التجميع الأساسي | نوى سيراميكية أو شمعية قابلة للذوبان لممرات التدفق الداخلي, أخاديد المقعد, وقام. |
| 3 | تجميع الشجرة | أنماط شمع متعددة متصلة بالذبب المركزي (شجرة). |
| 4 | مبنى شل | 6-10 طبقات من الطين السيراميك (السيليكا سول) + الجص (الزركون / الألومينا). |
| 5 | إزالة شمع | الأوتوكلاف بالبخار يذيب الشمع; تظل القشرة جوفاء. |
| 6 | إطلاق قذيفة | يُحرق عند درجة حرارة 900-1100 درجة مئوية لتقوية السيراميك وإزالة المواد المتطايرة. |
7 |
ذوبان حديد الدكتايل | ذوبان التعريفي مع علاج عقيدات المغنيسيوم. |
| 8 | سكب | يُسكب حديد الدكتايل المنصهر في غلاف مُسخن مسبقًا. |
| 9 | تبريد & قصا | التبريد المتحكم فيه; تتم إزالة القشرة عن طريق الاهتزاز أو نفث الماء. |
| 10 | قطع & الانتهاء | قطع البوابات والناهضين; طحن, إطلاق النار, هبوط. |
| 11 | المعالجة الحرارية | الصلب (للتشغيل الآلي) أو التطبيع (لتحسين القوة). |
| 12 | تقتيش & الاختبار | مرئي, الأبعاد, NDT (الأشعة السينية, اختراق صبغة), اختبار الضغط الهيدروستاتيكي. |
4. مزايا الصب الاستثماري لصمامات البوابة الحديدية القابلة للسحب
أصبح الصب الاستثماري أحد أكثر طرق التصنيع فعالية لإنتاج مكونات صمام البوابة الحديدية القابلة للسحب عالية الجودة.
من خلال الجمع بين الخصائص الميكانيكية الممتازة للحديد المرن ودقة عملية الشمع المفقود, يمكن للمصنعين تحقيق دقة أبعاد فائقة, تعزيز سلامة الضغط, ومرونة أكبر في التصميم مقارنة بطرق الصب التقليدية.
دقة أبعاد استثنائية
إحدى المزايا الأساسية للصب الاستثماري هي قدرته على إنتاج مكونات شبه شبكية ذات تناسق أبعاد رائع.
أجسام الصمامات المعقدة, أغطية رأس, أسافين, ويمكن صب ممرات التدفق الداخلي بأقل قدر من الاختلاف في الأبعاد, الحد بشكل كبير من عمليات المعالجة الثانوية.
أبعاد شفة دقيقة, تجاويف جذعية متحدة المركز, وتساهم أسطح الختم المشكلة بدقة بشكل مباشر في تجميع الصمامات الموثوق به والأداء المانع للتسرب.
جودة السطح متفوقة
تعمل عملية القشرة الخزفية على إعادة إنتاج نمط الشمع بدقة ملحوظة, مما يؤدي إلى أسطح مصبوبة أكثر سلاسة من صب الرمل التقليدي.
تحسين تشطيب السطح يقلل من بدلات المعالجة, يختصر دورات الإنتاج, ويقلل من تركيزات الإجهاد المحتملة.
تعمل قنوات التدفق الداخلي السلس أيضًا على تقليل اضطراب السوائل وفقدان الضغط أثناء التشغيل, تحسين الكفاءة الهيدروليكية.
القدرة على تصنيع الأشكال الهندسية المعقدة
غالبًا ما تشتمل صمامات البوابة الحديثة على ميزات هيكلية معقدة قد يكون من الصعب أو غير الاقتصادي إنتاجها باستخدام طرق الصب التقليدية.
يسمح صب الاستثمار بعناصر معقدة، مثل الأضلاع المقواة, ممرات التدفق المنحنية, زعماء التركيب المتكاملين, القضبان التوجيهية الدقيقة, وانتقالات الجدار المحسنة - التي سيتم تشكيلها مباشرة أثناء الصب.
تتيح حرية التصميم هذه للمهندسين تعزيز القوة, تقليل الوزن غير الضروري, وتحسين أداء التدفق دون زيادة تعقيد التصنيع.
سلامة الضغط ممتازة
تتطلب المكونات المحتوية على الضغط سلامة داخلية وموثوقية هيكلية.
يوفر صب الاستثمار تحكمًا ممتازًا في تدفق المعادن وتصلبها, تقليل احتمالية انكماش التجاويف, يغلق البرد, الادراج, وغيرها من الانقطاعات الداخلية.
جنبا إلى جنب مع التصميم المناسب للبوابة, التحكم الكروي, والتفتيش الدقيق, تنتج هذه العملية مصبوبات كثيفة قادرة على تلبية متطلبات اختبار الضغط الصارمة لتطبيقات الصمامات الصناعية.
تحسين الأداء الميكانيكي
لأن عملية صب الاستثمار توفر تصلبًا متحكمًا وتطويرًا موحدًا للبنية المجهرية, تظهر مكونات حديد الدكتايل خواص ميكانيكية متسقة في جميع أنحاء عملية الصب.
تساهم عقيدية الجرافيت المناسبة والتحكم في المصفوفة في زيادة قوة الشد, ليونة ممتازة, مقاومة قوية للتعب, وأداء تأثير موثوق, مما يجعل الصمامات مناسبة للضغط المتطلب وظروف التحميل الدورية.
انخفاض الآلات والنفايات المادية
يؤدي التصنيع على شكل شبكي قريب إلى تقليل كمية المواد التي يجب إزالتها أثناء المعالجة بشكل كبير.
الآلات الأقل تترجم إلى أوقات إنتاج أقصر, انخفاض ارتداء الأدوات, انخفاض استهلاك الطاقة, وتحسين استخدام المواد.
أصبحت هذه المزايا ذات أهمية متزايدة لإنتاج الصمامات ذات الحجم المتوسط والكبير حيث تؤثر كفاءة التصنيع بشكل مباشر على التكلفة الإجمالية.
اتساق الإنتاج العالي
أدوات الشمع الدقيقة, مبنى شل الآلي, ذوبان متحكم فيه, وتضمن معلمات العملية الموحدة إمكانية التكرار الممتازة من دفعة إنتاج إلى أخرى.
يعد هذا الاتساق ذا قيمة خاصة لمصنعي المعدات الأصلية الذين يحتاجون إلى مكونات قابلة للتبديل, جودة مستقرة, وموثوقية العرض على المدى الطويل.
كفاءة التكلفة للمتوسط- للإنتاج بكميات كبيرة
على الرغم من أن الاستثمار في الأدوات أعلى بشكل عام من صب الرمل التقليدي, غالبًا ما تصبح تكلفة التصنيع الإجمالية أكثر اقتصادا على مدى عمليات الإنتاج المتوسطة والكبيرة.
تقليل الآلات, انخفاض معدلات الخردة, أوقات تجميع أقصر, ويساعد تحسين اتساق المنتج على تعويض نفقات الأدوات الأولية مع تقديم مكونات ذات قيمة أعلى.
توافق المواد الواسعة
يدعم صب الاستثمار مجموعة واسعة من درجات حديد الدكتايل, بما في ذلك الحديديك, لؤلؤة, والحديد المطاوع austempered (عدي).
تتيح هذه المرونة للمصنعين تصميم القوة الميكانيكية, ارتداء المقاومة, صلابة, وأداء التآكل في بيئات خدمة محددة دون تغيير عملية الإنتاج الأساسية.
موثوقية معززة وعمر خدمة أطول
مزيج من التصنيع الدقيق, سلامة هيكلية عالية, جودة المواد متسقة, وينتج عن التصميم الأمثل مكونات صمام البوابة القادرة على تقديم أداء طويل الأمد في ظل ظروف التشغيل الصعبة.
انخفاض معدلات العيوب, تحسين موثوقية الختم, وتساهم المقاومة الممتازة للتعب الميكانيكي في تقليل متطلبات الصيانة وإطالة العمر التشغيلي في أنظمة توزيع المياه, مصانع المعالجة الصناعية, مرافق توليد الطاقة, والبنية التحتية البلدية.
5. مواد حديد الدكتايل لصمامات البوابة الاستثمارية
اختيار المناسب الحديد الدكتايل يعد الصف أحد أهم القرارات الهندسية في تصنيع صمامات البوابة.
تم تحسين الدرجات المختلفة لبيئات تشغيل محددة, تتراوح من أنظمة المياه البلدية إلى خطوط الأنابيب الصناعية ذات الضغط العالي.
درجات حديد الدكتايل الشائعة لصمامات البوابة
| معيار | درجة | قوة الشد (MPA) | قوة العائد (MPA) | استطالة (%) | الخصائص الرئيسية | التطبيقات النموذجية |
| ASTM A536 | 60-40-18 | ≥414 | ≥276 | ≥18 | ليونة ممتازة وصلابة التأثير | إمدادات المياه البلدية, خطوط الأنابيب ذات الضغط المنخفض |
| ASTM A536 | 65-45-12 | ≥448 | ≥310 | ≥12 | قوة ومحونة متوازنة | الصمامات الصناعية العامة |
| ASTM A536 | 80-55-06 | ≥552 | ≥379 | ≥6 | قدرة الضغط العالي ومقاومة التآكل | أنظمة المعالجة الصناعية |
| ASTM A536 | 100-70-03 | ≥690 | ≥483 | ≥3 | قوة وصلابة عالية | الصمامات الثقيلة, معدات التعدين |
| في 1563 | EN-GJS-400-15 | ≥400 | ≥250 | ≥15 | صلابة ممتازة وقابلية التشغيل الآلي | محطات المياه والبنية التحتية البلدية |
| في 1563 |
EN-GJS-500-7 |
≥500 | ≥320 | ≥7 | توازن جيد بين القوة والمتانة | زيت & الغاز, HVAC, الأنابيب الصناعية |
| في 1563 | EN-GJS-600-3 | ≥600 | ≥370 | ≥3 | قوة عالية ومقاومة الضغط | أجسام صمامات الضغط العالي |
| في 1563 | EN-GJS-700-2 | ≥700 | ≥420 | ≥2 | القوة القصوى بين حديد الدكتايل التقليدي | التطبيقات الصناعية شديدة التحمل |
| ASTM A897 | الحديد الدكتايل أوستمذر (عدي) | 800-1600 | 500-1300 | 1-10 | قوة استثنائية, تعب, وارتداء المقاومة | التعدين, توليد الطاقة, خدمات جلخ |
6. الأداء الميكانيكي ومقاومة الضغط
لا تعتمد موثوقية صمام البوابة على المدى الطويل على آلية الختم الخاصة به فحسب، بل تعتمد أيضًا على الأداء الميكانيكي لجسم الصمام تحت الضغط المستمر, الأحمال المتقلبة, وبيئات الخدمة الصعبة.
يجمع حديد الدكتايل الاستثماري بين الخصائص الميكانيكية الممتازة وجودة الصب المتسقة للغاية, مما يجعلها مادة مثالية لمكونات صمام الاحتفاظ بالضغط.
قوة عالية مع صلابة ممتازة
على عكس الحديد الزهر الرمادي, الذي يحتوي على رقائق الجرافيت التي تعمل كمكثفات إجهاد طبيعية, يتميز حديد الدكتايل بوجود جرافيت كروي منتشر في جميع أنحاء المصفوفة المعدنية.
تعمل هذه البنية المجهرية على تحسين قوة الشد بشكل ملحوظ, قوة العائد, ليونة, ومقاومة التأثير مع الحفاظ على قابلية صب ممتازة.
توفر درجات حديد الدكتايل النموذجية المستخدمة في صمامات البوابة قوة شد تتراوح من 400 الآلام والكروب الذهنية لأكثر من 700 MPA, مما يسمح لجسم الصمام بتحمل ضغط السائل الداخلي والأحمال الميكانيكية الخارجية الناتجة عن وزن خط الأنابيب بأمان, اهتزاز, والتمدد الحراري.
قدرة ممتازة على تحمل الضغط
صب الاستثمار ينتج كثيفة, أجسام صمامات موحدة مع الحد الأدنى من مسامية الانكماش واتساق الأبعاد الممتاز.
يؤدي عدم وجود انقطاعات كبيرة في الصب إلى تحسين سلامة الضغط بشكل كبير ويقلل من خطر التسرب أو بدء التشقق تحت ضغوط التشغيل العالية.
عندما يقترن بالتصنيع الدقيق لأسطح الختم والشفاه, يمكن لصمامات البوابة المصبوبة بالاستثمار أن تلبي بشكل موثوق فئات الضغط التي تتطلبها المعايير الدولية مثل:
- PN10, PN16, PN25
- فئة ANSI 125
- فئة ANSI 150
- أنظمة صناعية مخصصة للضغط المتوسط
يخضع كل جسم صمام نهائي عادةً لاختبار الضغط الهيدروستاتيكي للتحقق من السلامة الهيكلية قبل التجميع والشحن.
مقاومة التعب الفائقة
نادرًا ما تفشل صمامات البوابة بسبب حدث حمل زائد واحد. بدلاً من, يتعرضون لآلاف دورات التشغيل التي تنطوي على الفتح, إغلاق, تقلبات الضغط, مطرقة الماء, والاهتزاز.
يُظهر حديد الدكتايل مقاومة ممتازة للتعب بسبب هيكل الجرافيت العقدي, مما يقلل من تركيز الإجهاد ويؤخر بدء التشقق.
لشبكات المياه البلدية وأنظمة المرافق الصناعية التي تعمل بشكل مستمر لعقود من الزمن, ويترجم أداء التعب هذا مباشرة إلى عمر خدمة أطول وتكاليف صيانة أقل.
مقاومة الصدمات الميكانيكية
تواجه أنظمة خطوط الأنابيب في كثير من الأحيان أحمالًا عابرة ناجمة عن بدء تشغيل المضخة, تشغيل الصمام, مواصلات, تأثيرات التثبيت, أو ارتفاع الضغط بشكل عرضي.
يوفر الحديد الزهر المرن الاستثماري صلابة تأثير أفضل بكثير من الحديد الزهر التقليدي, تقليل احتمالية حدوث كسر هش في ظل ظروف التحميل غير المتوقعة.
هذه المتانة ذات قيمة خاصة في خطوط الأنابيب المدفونة, محطات الضخ, ومشاريع البنية التحتية حيث يكون الوصول إلى الصيانة محدودًا.
استقرار الأبعاد تحت الحمل
تعمل سماكة الجدار الموحدة والتصلب الأمثل الذي يتم الحصول عليه من خلال صب الاستثمار على تقليل الضغوط المتبقية داخل جسم الصمام.
نتيجة ل, يحافظ الغلاف على ثبات الأبعاد أثناء المعالجة, اختبار الضغط, تثبيت, وتشغيل طويل الأمد.
هندسة مستقرة تضمن:
- محاذاة المقعد بدقة
- حركة البوابة سلسة
- توجيه جذعي موثوق
- انخفاض عزم التشغيل
- أداء الختم المستمر
7. خيارات التشطيب السطحي والتصنيع
توفر عملية صب الاستثمار مكونات صمامات ذات شكل شبكي قريب من دقة الأبعاد الممتازة, لكن المعالجة الثانوية وتشطيب السطح تظل ضرورية لتحقيق أداء ختم دقيق, دقة التجميع, والمتانة على المدى الطويل.
الدقة CNC الآلات
يتم تشكيل الأسطح الوظيفية الهامة باستخدام الخراطة باستخدام الحاسب الآلي, الطحن, حفر, وعمليات الحفر لتحقيق تفاوتات ضيقة في الأبعاد ودقة هندسية ممتازة.
تتضمن المعالجة عادة:
- وجوه شفة
- تجاويف الجذع
- جيوب المقعد
- السطوح الإرشادية
- اتصالات مترابطة
- واجهات التركيب
تضمن المعالجة الدقيقة المحاذاة الصحيحة بين البوابة, ينبع, غطاء محرك السيارة, ومكونات الختم مع تقليل عزم دوران التشغيل والتآكل.
التشطيب الدقيق لسطح الختم
تتطلب الأسطح المانعة للتسرب لصمامات البوابة ذات القاعدة المرنة أو ذات القاعدة المعدنية تشطيبات سطحية يمكن التحكم فيها لتحقيق أداء إيقاف موثوق.
اعتمادا على تصميم الصمام, قد تكون وجوه الختم:
- غرامة تشكيله
- أرضي
- ملفوف
- مصقول بدقة
هذه العمليات تقلل من مسارات التسرب, تحسين الاتصال بالمقعد, وزيادة عمر الختم في ظل دورات التشغيل المتكررة.
السفع بالخردق وتنظيف الأسطح
بعد صب الاستثمار والمعالجة الحرارية, تخضع أجسام الصمامات لعملية التفجير بالرصاص لإزالة بقايا القشرة الخزفية, أكسدة, ومقياس السطح.
تنتج هذه العملية أيضًا نسيجًا سطحيًا موحدًا يعمل على تحسين التصاق الطلاء وإعداد الصب لعمليات المعالجة أو الطلاء اللاحقة.
الطلاء السطح الواقي
بعد الآلات, قد تتلقى أجسام الصمامات تشطيبات وقائية مختلفة وفقًا لظروف التشغيل ومواصفات العميل, بما في ذلك طلاء مسحوق الايبوكسي, الايبوكسي المربوطة بالاندماج, الاشعال الغنية بالزنك, طلاءات البولي يوريثين, أو الأنظمة المتخصصة المقاومة للتآكل.
لا تعمل هذه المعالجات على تحسين مقاومة التآكل فحسب، بل تعمل أيضًا على تحسين المظهر وإطالة فترات الصيانة.
تحديد الهوية المخصصة وإمكانية التتبع
غالبًا ما تتطلب صمامات البوابة الحديثة تعريفًا دائمًا لإدارة الجودة وتتبع دورة الحياة.
يمكن أن تتضمن مكونات الاستثمار المصبوب شعارات مصبوبة, أرقام الأجزاء, أرقام الحرارة, العلامات التجارية للعملاء, أو رموز QR أثناء تصنيع الأدوات, بينما يمكن إجراء علامات أو ختم إضافي بالليزر بعد التشغيل الآلي.
يعمل هذا التحديد المتكامل على تحسين إدارة المخزون, تتبع الصيانة, والامتثال التنظيمي.
8. مقاومة التآكل وحماية السطح
على الرغم من أن حديد الدكتايل يقدم أداء ميكانيكيًا ممتازًا, تعتمد مقاومتها للتآكل إلى حد كبير على بيئة الخدمة وأنظمة الحماية المطبقة على الصب.
وبالتالي فإن صمامات البوابة الحديثة المصبوبة بالاستثمار تجمع بين الاختيار الأمثل للمواد وهندسة الأسطح المتقدمة لتحقيق عقود من الخدمة الموثوقة.
سلوك التآكل الطبيعي للحديد المرن
بالمقارنة مع الكربون الصلب, يشكل حديد الدكتايل طبقة أكسيد مستقرة نسبيًا توفر مقاومة معتدلة للتآكل في الغلاف الجوي.
لكن, التعرض لفترات طويلة للرطوبة, الأكسجين, الكلوريد, الأحماض, أو يمكن للمواد الكيميائية الصناعية العدوانية أن تؤدي إلى تدهور السطح المعدني تدريجيًا إذا تركت دون حماية.
لهذا السبب, أصبحت الطلاءات الواقية جزءًا لا يتجزأ من تصنيع صمامات البوابة الحديثة بدلاً من عملية تشطيب اختيارية.
الايبوكسي المربوطة بالاندماج (FBE) الطلاء
يعد الإيبوكسي المرتبط بالانصهار أحد أكثر أنظمة الحماية المحددة على نطاق واسع لصمامات البوابة الحديدية القابلة للسحب المستخدمة في مياه الشرب والبنية التحتية البلدية.
يتم تطبيقه كهروستاتيكيًا على المسبوكات المسخنة مسبقًا, يذوب مسحوق الإيبوكسي ويرتبط كيميائيًا بالسطح المعدني, تشكيل كثيفة, طبقة حماية شديدة الالتصاق.
وتشمل المزايا الرئيسية:
- التصاق ممتاز
- مقاومة عالية التأثير
- حاجز رطوبة متميز
- مقاومة تآكل التربة
- حماية طويلة الأمد لخطوط الأنابيب المدفونة
- الإلتزام بمعايير مياه الشرب
طلاء مسحوق الايبوكسي
توفر طلاءات مسحوق الإيبوكسي الكهروستاتيكية حلاً اقتصاديًا للتطبيقات الصناعية العامة التي تتطلب مقاومة ممتازة للتآكل ومظهرًا جذابًا.
هذه الطلاءات توفر صلابة عالية, مقاومة التآكل, والاستقرار الكيميائي مع الحفاظ على التصاق ممتاز على الأسطح المصبوبة بالاستثمار.
الحماية من التآكل على أساس الزنك
في البيئات المدفونة أو شديدة الرطوبة, يمكن تطبيق البادئات الغنية بالزنك أو تعدين الزنك قبل الطلاء الخفيف بالإيبوكسي.
يعمل الزنك كطبقة واقية قربانية, تقليل التآكل حتى في حالة حدوث تلف موضعي للطلاء أثناء التثبيت أو التشغيل.
البطانات الداخلية للوسائط المتخصصة
تتطلب بعض التطبيقات حماية إضافية ضد الملاط الكاشطة, مياه البحر, مياه الصرف, أو المواد الكيميائية المسببة للتآكل بشكل طفيف.
اعتمادا على ظروف التشغيل, قد تتضمن ممرات التدفق الداخلي:
- طلاءات إيبوكسي مملوءة بالسيراميك
- بطانات مطاطية
- طلاءات البولي يوريثين
- أنظمة البوليمر المتخصصة المقاومة للمواد الكيميائية
تعمل تقنيات البطانة هذه على إطالة عمر الصمام مع الحفاظ على الكفاءة الهيدروليكية.
إعداد السطح يحدد أداء الطلاء
حتى الطلاء عالي الجودة لا يمكن أن يعمل بفعالية دون إعداد السطح بشكل مناسب.
عادةً ما يتم تنظيف صمامات البوابة المصبوبة بالاستثمار عن طريق السفع بالخردق أو السفع الكاشط لتحقيق خشونة السطح التي يمكن التحكم فيها قبل تطبيق الطلاء.
هذه العملية تزيل النطاق, أكاسيد, والملوثات مع توفير ملف تثبيت مثالي لتحقيق أقصى قدر من التصاق الطلاء.
أنظمة الطلاء المناسبة, جنبا إلى جنب مع التفتيش والصيانة الروتينية, تمكين صمامات البوابة الحديدية المطلية بالاستثمار من تحقيق عمر خدمة يتجاوز 30 سنين في العديد من البيئات البلدية والصناعية.
9. التطبيقات الصناعية لصمامات البوابة الحديدية القابلة للسحب الاستثمارية
يتم استخدام صمامات البوابة الحديدية المطلية بالاستثمار على نطاق واسع في الصناعات التي يكون فيها الإغلاق موثوقًا, القوة الهيكلية, وعمر الخدمة الطويل أمر بالغ الأهمية.
إن قدرتها على الجمع بين التصنيع الدقيق والأداء الميكانيكي الممتاز تجعلها مناسبة لكل من مشاريع البنية التحتية وأنظمة العمليات الصناعية الصعبة.

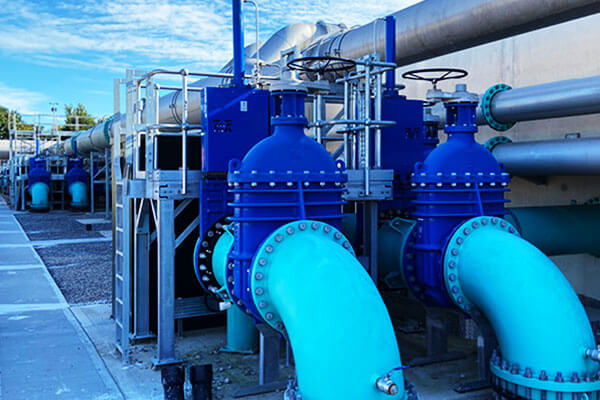

شبكات إمدادات المياه البلدية
لا يزال توزيع المياه البلدية هو أكبر قطاع تطبيق لصمامات البوابة الحديدية القابلة للسحب.
يتم تثبيتها في أنابيب النقل, خطوط أنابيب التوزيع, محطات الضخ, الخزانات, ومرافق معالجة المياه حيث يعد العزل الموثوق والحد الأدنى من الصيانة أمرًا ضروريًا.
مزيج من مقاومة الضغط العالي, الطلاءات الواقية من التآكل, والعمر التشغيلي الطويل يجعل الصمامات المصبوبة بالاستثمار مناسبة تمامًا للبنية التحتية تحت الأرض التي من المتوقع أن تعمل لعدة عقود.
معالجة مياه الصرف الصحي والصرف الصحي
تعرض أنظمة مياه الصرف الصحي الصمامات للجزيئات الكاشطة, المواد الصلبة العالقة, رُطُوبَة, والبيئات العدوانية كيميائيا.
توفر صمامات البوابة المصنوعة من حديد الدكتايل الاستثماري والمجهزة بطبقات إيبوكسي وأنظمة إغلاق مقاومة للتآكل تشغيلًا موثوقًا به في محطات ضخ مياه الصرف الصحي, محطات معالجة مياه الصرف الصحي, أنظمة معالجة الحمأة, وشبكات المياه المستصلحة.
أنظمة الحماية من الحرائق
تتطلب البنية التحتية للحماية من الحرائق صمامات قادرة على الاستمرار في العمل لفترات طويلة مع الحد الأدنى من الصيانة مع توفير الموثوقية الفورية أثناء حالات الطوارئ.
تُستخدم صمامات البوابة المصبوبة على نطاق واسع في أنابيب الحريق, أنظمة الرش, شبكات صنبور,
ومحطات ضخ الحريق بسبب سلامة الضغط, طلاءات متينة, والامتثال للمعايير الدولية للحماية من الحرائق.
خطوط أنابيب المرافق الصناعية
تتطلب مرافق التصنيع صمامات عزل يمكن الاعتماد عليها لتبريد المياه, الهواء المضغوط, معالجة المياه, وأنظمة المرافق المساعدة.
توفر صمامات البوابة المصنوعة من حديد الدكتايل الاستثماري توازنًا ممتازًا للقوة الميكانيكية, كفاءة التكلفة, ودقة الأبعاد للتشغيل الصناعي المستمر.
مرافق توليد الطاقة
تستخدم محطات توليد الطاقة صمامات البوابة في جميع أنحاء دوائر مياه التبريد, أنظمة المياه المتداولة, خطوط الخدمة المساعدة, وشبكات المرافق النباتية.
إن بنيتها القوية وأدائها الميكانيكي المستقر يتيحان خدمة موثوقة في ظل ظروف التشغيل المستمرة مع درجات حرارة وضغوط مختلفة.
أنظمة الري والمياه الزراعية
مشاريع الري واسعة النطاق, محطات الضخ, الخزانات, وتستفيد أنظمة توزيع المياه الزراعية من المتانة والمزايا الاقتصادية لصمامات البوابة المصنوعة من حديد الدكتايل الاستثماري.
تضمن الطلاءات المقاومة للتآكل وقدرتها على تحمل الضغط التشغيل الموثوق به في البيئات الخارجية المعرضة لتغيرات الطقس الموسمية.
التعدين وإدارة المياه الصناعية
تقوم عمليات التعدين في كثير من الأحيان بنقل المياه والمواد الكاشطة من خلال شبكات خطوط الأنابيب الواسعة.
توفر صمامات البوابة الحديدية القابلة للسحب للخدمة الشاقة إغلاقًا موثوقًا به مع مقاومة الصدمات الميكانيكية, اهتزاز, وظروف التشغيل الصعبة التي تواجه عادة في التعدين, المحاجر, ومرافق معالجة المعادن.
شبكات التدفئة والتهوية وتكييف الهواء (HVAC) وشبكات طاقة المناطق
التدفئة, تهوية, تكييف, وتعتمد أنظمة التدفئة أو التبريد في المناطق على صمامات البوابة لعزل أقسام الأنابيب من أجل الصيانة والتحكم التشغيلي.
توفر أجسام الصمامات المصبوبة للاستثمار محاذاة دقيقة, ختم يمكن الاعتماد عليه, والمتانة على المدى الطويل, دعم التوزيع الفعال للطاقة في المباني التجارية, النباتات الصناعية, وأنظمة الطاقة في المناطق الحضرية.
10. الاستثمار صب صمام بوابة حديد الدكتايل مقابل صمام بوابة الصلب المصبوب
يعد اختيار المواد أحد أهم القرارات عند تصميم أو شراء صمامات البوابة الصناعية.
| عامل المقارنة | الحديد الدكتايل (صب الاستثمار) | الصلب الكربوني (WCB) | الفولاذ المقاوم للصدأ (CF8 / CF8M) |
| بنية المواد | كروي الجرافيت الحديد الزهر | صب سبائك الكربون الصلب | صب الفولاذ المقاوم للصدأ الأوستنيتي |
| المعايير النموذجية | ASTM A536, سلسلة EN-GJS | ASTM A216 WCB | ASTM A351 CF8 / CF8M |
| قوة الشد | 400-700 ميجا باسكال حسب الدرجة | تقريبًا 485 MPA | حوالي 485-550 ميجا باسكال |
| قوة العائد | 250-480 ميجا باسكال | تقريبًا 250 MPA | حوالي 200-300 ميجا باسكال |
| ليونة | ممتاز مقارنة بالحديد الرمادي | معتدل | ممتاز |
| مقاومة التأثير | جيد جدًا | جيد | ممتاز |
| القدرة على الضغط | عالية للخدمات الصناعية العامة | عالية جدا | عالية جدا |
| مقاومة التآكل | معتدل (يتطلب الطلاء) | فقير بدون طلاء | ممتاز |
| مقاومة الكلوريد | محدود | فقير | ممتاز, وخاصة CF8M |
القدرة على درجة الحرارة |
عادة ما تصل إلى 300 درجة مئوية اعتمادا على الدرجة | تصل إلى حوالي 425 درجة مئوية أو أعلى | قدرة ممتازة على تحمل درجات الحرارة العالية |
| وزن | كثافة أقل من الفولاذ | كثافة أعلى | على غرار الكربون الصلب |
| القابلية للآلات | ممتاز | جيد | معتدل |
| خصائص الصب | ممتاز | جيد | جيد |
| الانتهاء من السطح عن طريق صب الاستثمار | ممتاز | ممتاز | ممتاز |
| تكلفة التصنيع | منخفضة إلى متوسطة | واسطة | عالي |
| متطلبات الصيانة | منخفض مع طلاء مناسب | متوسطة إلى عالية | قليل |
| التطبيقات النموذجية | ماء, مياه الصرف, المرافق, خطوط الأنابيب الصناعية | زيت & الغاز, بخار, أنظمة الضغط العالي | كيميائية, البحرية, طعام, الأدوية |

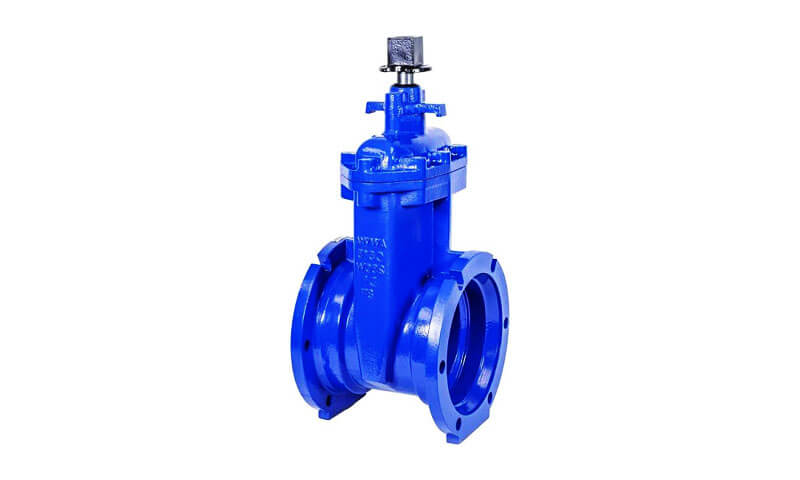

11. اختر LangHe لصمامات البوابة الحديدية المطلية للاستثمار المخصصة
إن اختيار شريك التصنيع المناسب لا يقل أهمية عن اختيار مادة الصمام المناسبة.
تتطلب صمامات البوابة الحديدية القابلة للسحب عالية الأداء خبرة شاملة في تكنولوجيا الصب, المعادن, الآلات, ضبط الجودة, وهندسة التطبيقات.
مسبك لانغي توفر حلول صب استثمارية مخصصة لمكونات صمامات البوابة الحديدية القابلة للسحب, دعم العملاء بدءًا من تطوير التصميم الأولي وحتى الإنتاج النهائي والفحص.
| القدرة | تفاصيل |
| مواد | الحديد الدكتايل (درجات ASTM A536 60-40-18, 65-45-12, 80-55-06). |
| عملية الصب | صب الاستثمار (خاسر الشمع). |
| وزن الجزء | 0.1 كجم ل 100 كجم. |
| أبعاد | حتى 600 قطر مم. |
| التسامح | ±0.1‑0.3 ملم (CT5-CT7 لكل ISO 8062). |
| الانتهاء من السطح | Ra 1.6–6.3 ميكرومتر مصبوب; بالقطع المتاحة. |
| المعالجة الحرارية | الصلب, التطبيع. |
| جودة | ISO 9001:2015 معتمد; 100% NDT واختبار الضغط. |
| مهلة | 8-12 أسبوعًا للأدوات والمقالات الأولى; 2– 4 أسابيع للطلبات المتكررة. |
12. خاتمة
تمثل صمامات البوابة المصنوعة من حديد الدكتايل الاستثماري أرضية وسطية عالية القيمة بين صمامات حديد الزهر الرملي السلعية وصمامات الفولاذ المصبوب المتميزة.
من خلال الجمع بين توازن القوة الفريد لحديد الدكتايل, صلابة, مقاومة التآكل وقابلية الصب مع دقة الشكل شبه الصافي لصب الاستثمار, جودة سطح نظيفة ومرونة في التصميم, يوفر مسار التصنيع هذا نسبة أداء استثنائية إلى التكلفة المخصصة, إنتاج صمامات البوابة المتخصصة والمتوسطة الدفعة.
مع تزايد الطلب الصناعي على حلول التحكم في السوائل المخصصة وزيادة اتساق المنتج, ستستمر شركة الاستثمار في توسيع حصتها في سوق صمامات البوابة الحديدية القابلة للسحب المتميزة, تكملة بدلاً من استبدال صب الرمل بكميات كبيرة للمنتجات السلعية القياسية.
الأسئلة الشائعة
ما هو صمام بوابة حديد الدكتايل الاستثماري?
صمام البوابة الحديدي المرن المصبوب الاستثماري هو صمام عزل يتم تصنيعه باستخدام عملية صب الشمع المفقود مع الحديد المرن كمادة أساسية.
إنها تستخدم آلية بوابة متحركة لإيقاف أو السماح بتدفق السوائل تمامًا وتستخدم على نطاق واسع في الماء, صناعي, وأنظمة خطوط الأنابيب المرافق.
هل صمامات بوابة حديد الدكتايل مقاومة للتآكل?
يتمتع حديد الدكتايل بمقاومة معتدلة للتآكل ولكنه يتطلب عادةً طبقات واقية للخدمة طويلة المدى.
وتشمل وسائل الحماية الشائعة الايبوكسي المرتبط بالانصهار, طلاء مسحوق الايبوكسي, وبطانات داخلية متخصصة.
ما هي مواد المقعد الشائعة لصمامات البوابة الحديدية القابلة للسحب؟?
عادةً ما تحتوي صمامات البوابة المصنوعة من حديد الدكتايل على مقاعد من حديد الدكتايل (كما), النجوم (من الصعب), PTFE, أو إبدم. تعتمد مادة المقعد على ظروف الخدمة والختم المطلوب.
هل يمكن استخدام صمامات بوابة حديد الدكتايل لخدمة البخار?
نعم, تصل إلى 450 درجة مئوية. للحصول على بخار بدرجة حرارة أعلى, مطلوب صمامات الفولاذ المقاوم للصدأ أو سبائك الصلب.
