Kayıp Balmumu Dökümü Nedir??

1. giriiş

Kayıp balmumu dökümü - yaygın olarak denir yatırım kadrosu — harcanabilir kalıpları yüksek kaliteli metal bileşenlere dönüştüren hassas bir metal döküm yöntemidir.

Asırlık zanaatı modern malzeme bilimi ve süreç kontrolüyle birleştirmek, hassas döküm benzersiz bir şekilde karmaşık geometri sunar, çok geniş bir alaşım yelpazesinde mükemmel yüzey kalitesi ve öngörülebilir metalurji.

Prototip esnekliği ile üretim bütünlüğü arasındaki boşluğu işgal ediyor: süreç, tek seferlik ve düşük-orta seri üretimi gerçekleştirirken, çoğunlukla çok az ikincil son işlem gerektiren veya hiç gerektirmeyen parçalar üretir.

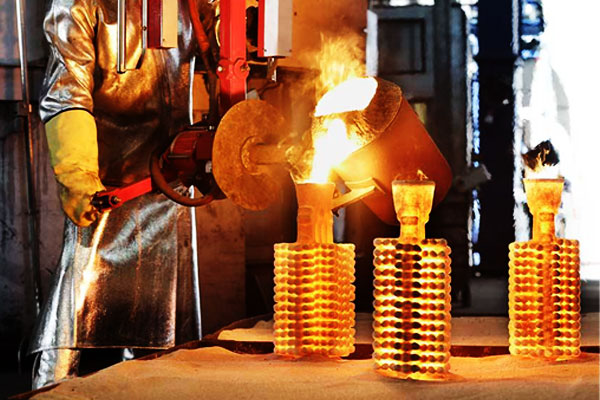

2. Kayıp balmumu dökümü nedir?

Kayıp balmumu dökümü, olarak da bilinir yatırım kadrosu, tek kullanımlık bir modelin kullanıldığı bir metal döküm işlemidir, geleneksel olarak balmumundan yapılmıştır, seramik kalıp oluşturmak için kullanılır.

Desen kaldırıldıktan sonra, son parçayı oluşturmak için erimiş metal boşluğa dökülür.

Kayıp balmumu dökümünün tanımlayıcı özelliği desenin harcanabilir doğası ve kalıp: her döküm yeni bir mum modeli gerektirir, karmaşık için ideal, karmaşık, veya kalıcı kalıplar veya basınçlı döküm kullanılarak kolayca üretilemeyen yüksek hassasiyetli bileşenler.

Kum dökümünden farklı olarak, Yeniden kullanılabilir veya harcanabilir kalıplar kullanan ancak genellikle yüzey kalitesini ve geometrik karmaşıklığı sınırlayan, kayıp balmumu dökümü başarılıyor Mükemmel boyutsal doğrulukla net şekle yakın parçalar, onu havacılık ve uzay alanındaki kritik uygulamalara uygun hale getiriyor, tıbbi, enerji, ve sanayi sektörleri.

Anahtar Özellikler

• Olağanüstü geometri özgürlüğü: alt kesimler, ince bölümler, iç boşluklar ve karmaşık ayrıntılar mümkündür.
• Geniş alaşım aralığı: alüminyumdan paslanmaz çeliğe, nikel süper alaşımları ve titanyum.
• Yüksek yüzey kalitesi ve boyutsal doğruluk: genellikle aşağı yönde sonlandırma işlemini sınırlar veya ortadan kaldırır.
• Hem tek parçalara hem de küçük-orta serilere ölçeklenebilir: kalıplama maliyetleri, yüksek basınçlı döküm ile karşılaştırıldığında orta düzeydedir.

3. Kayıp Balmumu Döküm Süreci - Adım Adım

Kayıp balmumu dökümü, veya yatırım dökümü, mum desenini hassas bir metal bileşene dönüştüren çok aşamalı bir işlemdir.

Boyutsal doğruluğun elde edilmesinde her adım kritik öneme sahiptir, yüksek yüzey kalitesi, ve metalurjik bütünlük.

Adım 1 — Desen üretimi (balmumu veya baskılı desen)

Amaç: doğru bir sonuç üretmek, Döküm geometrisini tanımlayan tekrarlanabilir model.

Yöntem: metal kalıplara balmumu enjeksiyonu; Prototipler/düşük hacimler için doğrudan 3D baskılı balmumu veya polimer desenleri.
Anahtar kontroller / ipuçları:

• Kritik kozmetik yüzeyler için cilalı metal kalıplar kullanın.
• Boşlukları ve kısa çekimleri önlemek için tutarlı mum sıcaklığı ve enjeksiyon basıncını koruyun.
• Basılı desenler için, yüzey kalitesini ve boyutsal doğruluğu kontrol edin (işlem sonrası) (yıkama/tedavi etme) gerektiği gibi.
  Tipik gerçekler: mumun erime noktaları ~60–90 °C (formülasyona bağlıdır); enjeksiyon döngüsü saniye → atış boyutuna bağlı olarak dakika.

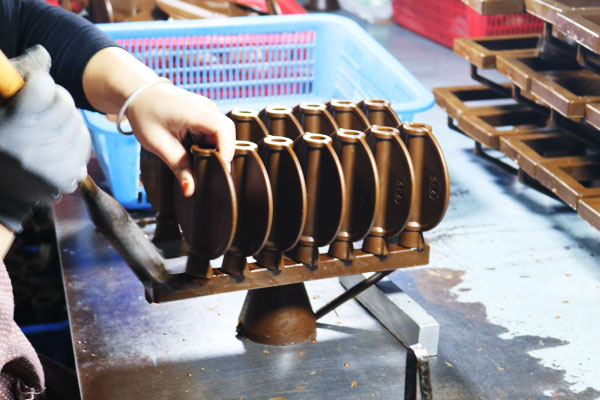

Adım 2 - Toplantı, geçit ve ağaçlandırma

Amaç: bir besleme ağı oluşturun (ağaç) iyi metal akışı ve yönlü katılaşma sağlar.

Anahtar kontroller / ipuçları:

• Önce kalın bölümleri besleyecek ve ince kritik yüzeyler boyunca akışı önleyecek şekilde kapılar tasarlayın.
• Uygun olduğu yerde aerodinamik kapılar ve alttan/yan girişi kullanarak türbülansı en aza indirin.
• Yollukta yönlü katılaşmayı teşvik etmek için besleyicileri/yükseltici düğümlerini konumlandırın.
  Pratik kontrol listesi: Kabuk işleme limitleri ve dökme kapasitesi ile ağaç başına desen sayısını dengeleyin.

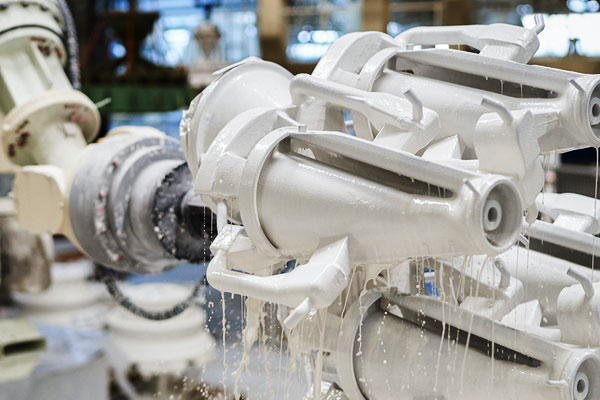

Adım 3 — Kabuk inşası (seramik kaplama ve sıva)

Amaç: güçlü bir yapı inşa etmek, balmumu ağacının etrafında termal olarak stabil seramik kalıp.

İşlem: alternatif bulamaç daldırmaları (ince refrakter) sıva ile (kademeli kum) katmanlar.
Tipik parametreler & rehberlik:

• Palto: yaygın olarak 6–12 kat (ağır alaşımlar için daha fazla olabilir).
• Kabuk kalınlığı: ~4–12 mm toplam (küçük alüminyum parçalar için ince, yüksek sıcaklık alaşımları için daha kalın).
• Katmanlama: Yüzey doğruluğu için ince harç/sıva ile başlayın; dayanıklılık için daha kaba sıvaya doğru ilerleyin.
• Kurutma: katlar arasında yeterli kurumaya izin verin; Çatlamayı önlemek için nemi/sıcaklığı kontrol edin.
  Uç: Bulamaç viskozitesini kaydedin ve standartlaştırın, sıva tane boyutları ve kuruma süreleri — kabuk tutarlılığı, döküm tekrarlanabilirliğinin ana etkenidir.

Adım 4 — Mum alma (Balmumu Çıkarma)

Amaç: parça geometrisine uygun içi boş bir kabuk bırakmak için mumu boşaltın.

Yöntem: buhar otoklavı, fırında erime, veya özel mumlar için solvent ekstraksiyonu.
Tipik parametreler & ipuçları:

• Buhar otoklavı En yaygın olanıdır; buhar/yoğuşma balmumunu hızla eritir ve kabuğundan çıkarır.
• Kabuk dökülmesine neden olan hızlı ısı artışlarından kaçının; kontrollü, aşamalı mum giderme kabuk hasarını azaltır.
• Mümkün olduğunda balmumu toplayın ve geri dönüştürün.
  Sonuç: Pişirmeden önce kaviteyi temizleyin ve kalan organik maddeleri azaltın.

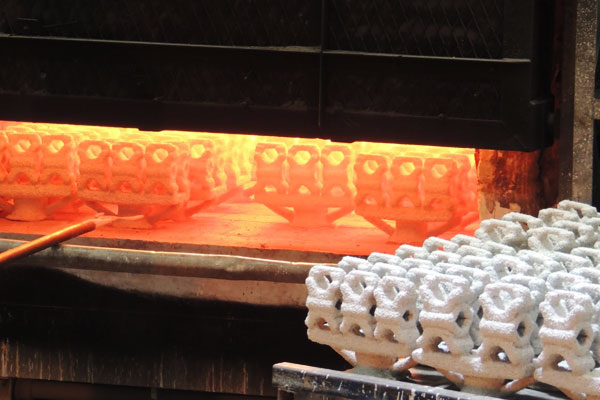

Adım 5 — Ateş etme / kabuk güçlendirme

Amaç: Artık bağlayıcıları/balmumu kalıntılarını yakıp seramiği nihai güç ve geçirgenliğe kadar sinterleyin.

Tipik aralıklar & kontroller:

• Pişirme sıcaklıkları: yaygın olarak 600–1000 °C, süper alaşım işleri için daha yüksek (kabuk kimyasına bağımlı).
• Islatma süreleri: Kabuk kütlesine ve alaşım hassasiyetine bağlı olarak saat.
• Etki: kabuk mukavemetini artırır, metal akışı ve gaz kaçışı için geçirgenliği ayarlar.
  Uç: Pişirme profilini alaşım ve dökme yöntemiyle ilişkilendirin — yüksek sıcaklığa dayanıklı alaşımlara yönelik kabuklar daha sağlam ateşleme döngüleri gerektirir.

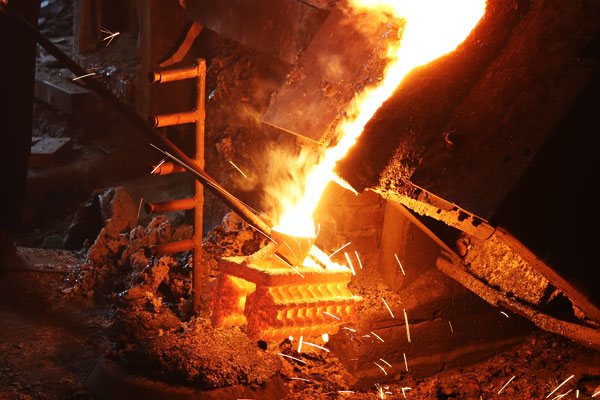

Adım 6 — Metal eritme ve dökme (doldurma)

Amaç: Alaşımı spesifikasyona göre eritin ve kontrollü akışla kabuğa sokun.

Eritme yöntemleri: tümevarım (vakum veya hava), gaz yakıtlı, reaktif/yüksek değerli alaşımlar için vakum indüksiyonu.
Teknik için: yerçekimi dökmek, vakum desteği, veya basınç desteği (düşük basınç / karşı basınç) alaşım ve döküm bütünlüğü ihtiyaçlarına bağlı olarak.
Tipik erime & veri için (gösterge niteliğinde):

• Alüminyum: erime ~650–750 °C
• Paslanmaz çelikler: erime ~1450–1600 °C
• Nikel süper alaşımları: erime ~1350–1500 °C
• Dökme kontrolleri: Oksidasyonu/cürufu azaltmak için aşırı ısınma en aza indirildi; Düşük gözenekli parçalar için filtreleme ve gazdan arındırma önemlidir.
  En iyi uygulama: Termal şoku ve hatalı çalışmayı azaltmak için kabukları önceden ısıtın; seramik filtreler ve gaz giderme kullanın (argon/argon köpürmesi, döner gaz giderme) gerektiği gibi.

Adım 7 — Soğutma ve katılaştırma

Amaç: Büzülme kusurlarını en aza indirmek ve mikro yapıyı ayarlamak için katılaşma yolunu kontrol edin.
Kontroller & ipuçları:

• Yönlü katılaşmayı sağlamak için balmumu ağacında besleyiciler/yükseltici tasarımını kullanın.
• Küçük parçalar için kabuk çıkarma işleminden önce kalıplarda yeterli ıslatma süresi bırakın; daha büyük bölümler daha uzun soğutma süreleri gerektirir.
• Soğutma hızı tane boyutunu etkiler; kabuk duvarındaki daha hızlı ekstraksiyon ince taneler verir; merkez daha kaba kalabilir.
  Tipik katılaşma süreleri: kütleye bağlı olarak saniyelerden dakikalara kadar; termal kütle ve kabuk kalınlığı planı.

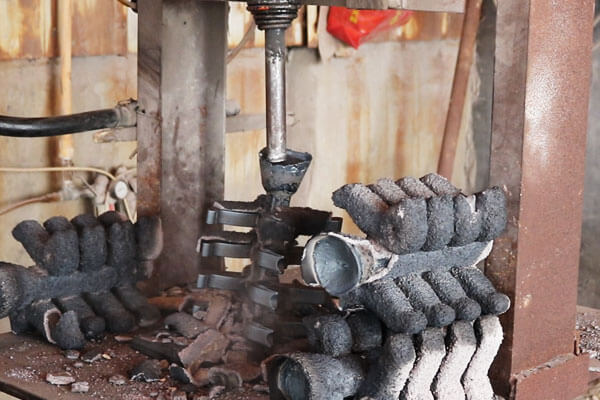

Adım 8 — Kabuk çıkarma (Nakavt)

Amaç: seramik kabuğu ayırın ve dökümleri ortaya çıkarın.

Yöntem: mekanik (titreşim, yuvarlanan, büyük patlama), kimyasal çözünme, veya termal kırılma.
Pratik Notlar: Mümkün olduğunda seramik sıvayı geri kazanın ve geri dönüştürün; toz ve partikül emisyonlarını yönetin.

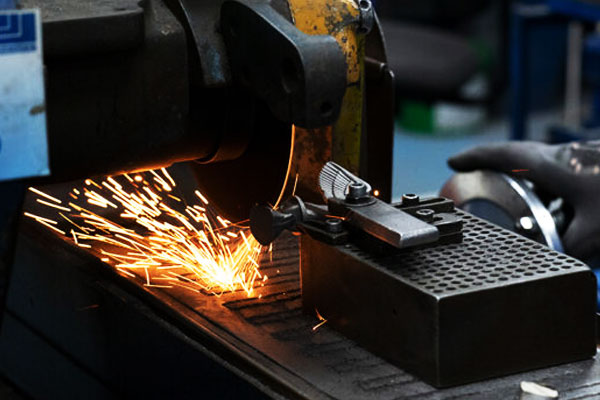

Adım 9 - Ayırmak, bitirme, ısıl işlem

Amaç: ham dökümleri boyutsal olarak doğru hale getirin, hizmete uygun bileşenler.

Tipik işlemler: kapıları/yollukları kaldırın; yüzeyleri taşlamak/bitirmek; Isı Tedavisi (çözüm + yaşlanma, tavlama, temper) alaşımın gerektirdiği gibi; makinenin kritik özellikleri (delik, yüzler).
Rehberlik: Distorsiyonu önlemek için son ısıl işlem/stres giderme sonrasında sıralı işleme; izlenebilirliği korumak (çok eritmek, ısıl işlem rekoru).

Adım 10 - Denetleme, test ve paketleme

Amaç: spesifikasyona uygunluğunu doğrulamak.
Tipik denetimler: görsel, boyutlu (CMM), NDT (radyografi/röntgen, ultrasonik), metallografi, sertlik ve mekanik testler, Sızdırmaz parçalar için sızıntı/basınç testi.
teslim edilebilir: muayene raporları, izlenebilirlik kayıtları, uygunluk sertifikaları.

4. Döküm Sonrası Tedavi

Döküm sonrası hassas dökümü fonksiyonel bir bileşene dönüştürür. Tipik işlemler:

• Isıl işlem: çözümleme, yaşlanma, tavlama, veya temperleme - alaşıma ve gerekli özelliklere bağlı olarak.
• Yüzey kaplaması: atış patlaması, boncuk patlaması, bileme, parlatma, kimyasal aşındırma, elektrolizasyon, eloksal veya boyama.
• Hassas işleme: delik, iplikler, Isıl işlem ve gerilim giderme sonrasında stabilize edilen yatak yüzeyleri.
• NDT ve doğrulama: radyografi, ultrasonik, penetran, ve mühürlü parçalar için basınç testi.
• İkincil montaj ve dengeleme: Dönen parçalar için dinamik dengeleme, fikstür doğrulama, montaj testleri.

5. Varyantlar ve Proses Aileleri

Kayıp balmumu dökümü çok yönlü bir işlemdir, ve zamanla, farklı malzemeleri karşılamak için özel varyantlar ortaya çıktı, karmaşıklık, ve üretim gereksinimleri.

6. Kayıp Balmumu Dökümünün Malzeme ve Alaşım Uyumluluğu

Uygun alaşımın seçimi şunlara bağlıdır: Mekanik Gereksinimler, korozyon direnci, termal performans, ve uygulamaya özel faktörler.

7. Tipik Toleranslar ve Yüzey Kaplaması

Kayıp balmumu dökümü (yatırım kadrosu) onun için değerlidir yüksek boyutsal doğruluk ve ince yüzey kalitesi, Hassasiyetin ve minimum son işlemin kritik olduğu bileşenler için idealdir.

Boyutlu Tolerans

Yüzey İşlemi

8. Ortak kusurlar, Kök nedenler, ve Pratik Karşı Tedbirler

9. Avantajları ve Dezavantajları

Kayıp Balmumu Dökümünün Avantajları

• Karmaşık geometri

• • Karmaşık şekiller üretir, ince duvarlar, alt kesimler, iç boşluklar, ve diğer döküm yöntemleri için zor olan ince yüzey detayları.

• Yüksek boyutlu doğruluk

• • Doğrusal toleranslar tipik olarak her biri için ±0,05–0,5 mm 100 mm, minimum işleme ile net şekle yakın parçalar sağlanması.

• Mükemmel yüzey kaplaması

• • Döküm pürüzlülüğü Ra ~0,8–6,3 μm; birinci sınıf takımlar Ra ≤0,8 μm değerine ulaşabilir, İşlem sonrası azaltma.

• Alaşım esnekliği

• • Alüminyumu destekler, bakır, paslanmaz çelik, nikel/kobalt süper alaşımları, titanyum, ve değerli metaller.

• Malzeme Verimliliği

• • Net şekle yakın üretim, işleme hurdasını en aza indirir, özellikle yüksek değerli alaşımlar için.

• Küçük ve Orta Hacim Dostu

• • Prototipler için ekonomik, özel parçalar, veya üretim yılda onbinlere kadar çıkıyor.

• Kritik Bileşen Üretimi

• • Havacılık için ideal, tıbbi, ve hassaslığın olduğu enerji parçaları, yüzey kalitesi, ve metalurjik bütünlük esastır.

Kayıp Balmumu Dökümünün Dezavantajları

• Büyük Hacimler İçin Daha Yüksek Maliyet

• • Basınçlı döküme göre daha yavaş çevrim süreleri ve daha yüksek işçilik/malzeme maliyetleri, Seri üretim için daha az rekabetçi hale getirmek.

• Daha uzun teslim süreleri

• • Çoklu adımlar (balmumu desen, kabuk binası, ateşleme, dökme, bitirme) üretim süresini uzatmak.

• Süreç karmaşıklığı

• • Nitelikli işgücü ve kalıbın dikkatli kontrolünü gerektirir, kabuk, ve metal parametreleri; birden fazla adım kusur riskini artırır.

• Boyut ve Tasarım Sınırlamaları

• • Çok büyük veya çok ince parçalar için pratik sınırlar; karmaşık alttan kesmeler özel tasarım hususlarına ihtiyaç duyabilir.

• Harcanabilir Takımlar

• • Balmumu desenleri tek kullanımlıktır; tasarım değişiklikleri yeni takımlar veya basılı desenler gerektirir, Maliyeti ve teslim süresini etkileyen.

10. Tipik uygulamalar

• Havacılık & gaz türbinleri: kanat, bıçak, yanma bileşenleri, Hassas Konutlar.
• Güç üretimi & enerji: türbin donanımı, hassas vanalar.
• Tıbbi & diş: implant, cerrahi aletler, protez bileşenleri.
• Petrokimyasal & yağ & gaz: yüksek bütünlüğe sahip vanalar ve bağlantı parçaları.
• Otomotiv uzmanlık: performanslı fren bileşenleri, turboşarj parçaları, niş yapı elemanları.
• Takı & dekoratif sanatlar: değerli metallerden yüksek detaylı dökümler.

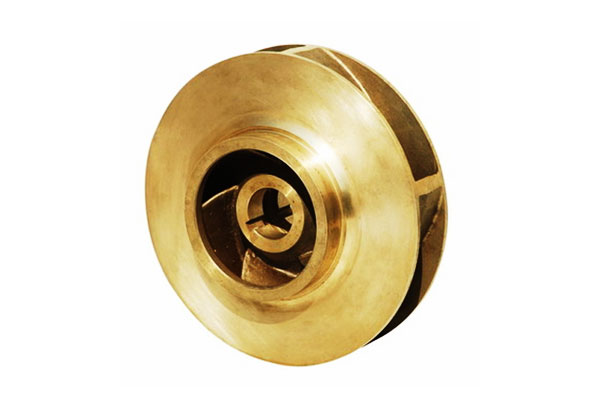

• Endüstriyel pompalar & kompresörler: pervane, difüzör gövdeleri.

11. Diğer döküm yöntemleriyle karşılaştırma

Kayıp balmumu dökümü (yatırım kadrosu) kum dökümü gibi yaygın döküm yöntemleriyle karşılaştırıldığında benzersiz yetenekler sunar, kalıcı kalıp dökümü, ve ölme dökümü.

Bu farklılıkları anlamak, mühendislerin ve satın alma yöneticilerinin parça karmaşıklığına göre en uygun süreci seçmelerine yardımcı olur, malzeme, hacim, ve yüzey gereksinimleri.

12. Yenilikler ve gelişmekte olan trendler

Kayıp balmumu dökümü, sınırlamaları gidermek ve sürdürülebilirlik taleplerini karşılamak için teknolojiyle birlikte gelişiyor:

Katkı maddesi üretimi (Ben) Entegrasyon

• 3D-Baskılı Balmumu Desenleri: SLA reçineleri (Örn., 3D Systems'in Accura CastPro'su) teslim süresini azaltmak 70% ve hafif parçalar için kafes yapılarını etkinleştirin.
• Doğrudan Metal AM vs. Kayıp balmumu: DMLS düşük hacimler için rekabet ediyor (<100 parça), ancak kaybolan mum 100-10.000 parça için 0-50 daha ucuzdur.

Gelişmiş Seramik Kabuklar

• Nanokompozit Kabuklar: Zirkonya-alümina nanokompozitleri termal şok direncini artırır. 40%, dökümünü mümkün kılan 50 kg titanyum parçalar (daha önce sınırlıydı 10 kilogram).
• Çevre dostu bağlayıcılar: Su bazlı bağlayıcılar VOC emisyonlarını şu şekilde azaltır: 80% VS. alkol bazlı alternatifler.

Proses Otomasyonu

• Robotik Daldırma: Otomatik seramik kabuk hazırlama, işçilik maliyetlerini 0-40 oranında azaltır ve kaplama kalınlığı tutarlılığını artırır (± 0.1 mm vs. ±0,5 mm manuel).
• Yapay Zeka Destekli NDT: Makine öğrenimi, kusurları tespit etmek için X-ışını görüntülerini analiz eder. 98% kesinlik (VS. 85% manuel).

13. Çözüm

Kayıp balmumu (yatırım) oyuncu seçimi güçlüdür, Geometri özgürlüğünü dengeleyen esnek üretim yöntemi, malzeme kapasitesi ve yüksek yüzey kalitesi.

Özellikle karmaşıklığın olduğu bileşenlere çok uygundur., metalurji ve kaplama, değerin temel etkenleridir.

Etkili kullanım, döküm için dikkatli tasarım gerektirir, katı süreç kontrolü, ve döküm sonrası operasyonların hizalanması (ısıl işlem, işleme, denetleme) son kullanım gereklilikleri ile.

Doğru parçalar ve hacimler için, hassas döküm, diğer pek az prosesin karşılayabileceği benzersiz bir değer sağlar.

LangHe Lost Balmumu Döküm ve Döküm Sonrası Hizmetleri

Langhe mühendislik ve endüstriyel müşterilere özel uçtan uca hassas döküm çözümleri sunar. Hizmetin öne çıkanları:

• Model & alet: mum kalıp tasarımı ve üretimi; 3Hızlı prototipler için D baskı.
• Seramik kabuk üretimi: özel olarak tasarlanmış bulamaç sistemleriyle kontrollü çok katmanlı kabuk yapısı.
• Hassas döküm: yer çekimi, vakum ve basınç destekli dökümler; paslanmaz çeliklerin işlenmesinde deneyimli, Nikel süper alaşımları, kobalt alaşımları, titanyum ve bakır alaşımları.
• Döküm sonrası hizmetler: ısıl işlem, hassas CNC işleme, yüzey kaplaması (atış patlaması, parlatma, kaplama), ve dinamik dengeleme.
• Kalite & test: Boyutlu İnceleme (CMM), radyografi, ultrasonik test, malzeme analizi ve parti başına tam izlenebilirlik.
• Anahtar teslimi teslimat: Proses dokümantasyonu ve tedarikçi kalifikasyon desteği ile prototip oluşturmadan küçük/orta seri üretime kadar.

Langhe kendisini metalurjik bütünlük gerektiren bileşenler için bir ortak olarak konumlandırıyor, sıkı geometri kontrolü ve güvenilir teslimat.

Langhe ile iletişime geçin yetenek tartışmaları için, Parça spesifikasyonunuza göre uyarlanmış örnek programlar veya teklif edilen teklifler.



SSS

Kayıp balmumu dökümüne hangi üretim hacimleri uygundur??

Kayıp balmumu dökümü, tekli prototiplerden küçük prototiplere kadar ekonomiktir- ve orta seri (genellikle yılda en düşük onbinlerce sayıya kadar); hacim ekonomisi parça karmaşıklığına ve değerine bağlıdır.

Kayıp balmumu dökümü için hangi alaşımlar en iyisidir??

Süreç geniş bir paleti ele alıyor: alüminyum, bakır, paslanmaz çelikler, nikel ve kobalt süper alaşımları, titanyum (özel bir dikkatle), ve değerli metaller.

Kayıp balmumu dökümü ne kadar doğrudur??

Tipik toleranslar başına ±0,05–0,5 mm 100 mm, döküm yüzey kaplamalı Ra ~0,8–6,3 µm; iyi takımlama ve proses kontrolü ile daha sıkı özelliklere ulaşılabilir.

Gözenekliliğin ana nedenleri nelerdir ve bunlardan nasıl kaçınılır??

Gözeneklilik gaz sıkışmasından kaynaklanır, çözünmüş gazlar ve büzülme.

Karşı önlemler: eriyik gaz giderme, seramik filtrasyon, vakum/basınçlı dökme teknikleri ve ses geçiş/besleyici tasarımı.

Tasarımdan üretime geçiş ne kadar sürer??

Basılı desenlere sahip prototip döngüleri günler, haftalar. Balmumu kalıplarıyla tam üretim, Kabuk geliştirme ve yeterlilik genellikle haftalardan birkaç aya kadar.
