1. giriiş
Bir kapı valfi, endüstriyel sıvı sistemlerinde temel bir izolasyon cihazıdır.
Onların uzun zamanlı, Doğrusal Kapı, tamamen açık olduğunda neredeyse bitişik bir akış yolu ve tamamen kapalıyken pozitif bir mekanik conta oluşturur.
Düşük basınç düşüşü nedeniyle, Çok büyük boyutlar ve yüksek basınçlar için sağlam inşaat ve uygunluk, Kapı vanaları, su ve güçten yağa kadar değişen endüstrilerde boru hattı izolasyonu için bir seçim olmaya devam ediyor & Gaz ve Madencilik.
2. Bir kapı valfi nedir?
A kapı valfi bir ortamın akışını başlatmak veya durdurmak için kayan kapı veya kama şeklinde bir disk kullanan bir tür doğrusal hareket valfi türüdür..
Akışı düzenleyen kısma vanalarının aksine, Kapı vanaları öncelikle için tasarlanmıştır Aç/Kapalı İzolasyonu.
Tamamen açıldığında, Minimum basınç düşüşü ile neredeyse engelsiz bir akış yolu oluştururlar, bu da onları boru hatları gibi dökme akış sistemleri için son derece verimli hale getirir, Su Dağıtım Ağları, veya petrol & gaz iletim hatları.
Kapı vanaları çok çeşitli çaplarda mevcuttur - DN 15 (½ inç) ile DN 1200 (48 inç) ve özel boru hattı çözümleri için ötesinde.
Ayrıca basınç derecelendirmeleri için üretilmiştir. Sınıf 2500 (Pn 420), onları hem düşük basınçlı su hizmetleri hem de yüksek basınç için uygun hale getirmek, Yüksek sıcaklıklı buhar veya hidrokarbon sistemleri.
Sağlamlıkları ve uyarlanabilirlikleri nedeniyle, Kapı vanaları, sektörler arasında en yaygın olarak belirtilen vanalar arasındadır enerji, kimyasal işleme, madencilik, yapı, ve su yönetimi.
Kapı vanalarının temel özellikleri
- Düşük Basınçlı Düşüş: Tam Port Kapı Vanaları (Port çapı = Boru çapı) Aynı boyutta küresel vanalardan ΔP% 50-70 daha düşük.
Örneğin, 6 inçlik tam bağlantı noktası kapısı vanası bir akış katsayısına sahiptir (Özgeçmiş) ile ilgili 1,200, VS. 600 6 inçlik bir küre vanası için (ASME B16.104). - Yüksek akış kapasitesi: Büyük çaplı sistemler için ideal (kadar 120 inç) Yüksek akış hızlarının kullanılması (Örn., 5,000 Su Şebekesi için GPM), Verimi en üst düzeye çıkarmanın kritik olduğu yerlerde.
- Maliyet verimliliği: Çaplar için ≥6 inç, Kapı vanaları, top vanalarından% 20-30 daha ucuzdur ve 50% Kelebek vanalarından daha ucuz, dökme sıvı taşımacılığı için ekonomik seçim yapmak.
- Sağlam sızdırmazlık: Kama şeklindeki kapılar baskı altında self-feal, ISO'ya ulaşmak 5208 Sınıf IV (metal koltuklar) veya Sınıf VI (Yumuşak Koltuklar) Kapatma-toksik veya yüksek değerli uygulamalarda sıvı kaybını önlemek için kritik.
- Geniş işletim aralığı: Vakumdan ANSI sınıfına baskılar için uygun 2500 (4,200 psi) ve -196 ° C'lik sıcaklıklar (kriyojenik) 870 ° C'ye (yüksek sıcaklıklı buhar), Malzemelere bağlı olarak.
3. Tasarım Bileşenleri & Kapı vanalarının malzemeleri
Kapı vanaları Basınç Sınır Cihazları yapısal gücü birleştiren, Sızdırmazlık, ve güvenli izolasyonu sağlamak için malzeme uyumluluğu.
Tasarım öğeleri ve malzemeleri performansı karşılamak için dikkatle seçilir, emniyet, ve endüstrilerdeki maliyet gereksinimleri.
Bir kapı valfının ana bileşenleri
| Bileşen | İşlev | Tipik tasarım hususları |
| Vücut | Birincil Basınç Sınır Konut Sıvısı ve Kılavuz Akışı. | Tam basınç derecelendirmesine dayanacak şekilde tasarlanmıştır; döküm veya dövme ile üretilir; son bağlantıları içerir (flanşlı, kaynaklı, dişli). |
| Kaput | Valf iç kısımlarını kaplar ve STEM/Aktüatör Montajını Destekler. | Cıvatalı, kaynaklı, veya servis baskısına bağlı olarak basınçlı masa kaput türleri. |
| Geçit (Disk/Kama) | Akışı izole eden kayar bariyer. | Seçenekler katı kama içerir, esnek kama, levha kapısı, veya paralel diskler; Seçim baskıya bağlıdır, sıcaklık, ve termal bisiklet. |
| Koltuk halkaları | Kapı ve valf gövdesi arasında sızdırmazlık arayüzü sağlayın. | Alaşımlarla sertleşmiş (Stellit, Mızmız) veya kabarcık geçirmez sızdırmazlık için yumuşak oturdu. |
Kök |
Aktüatör/el çarkından kapıya hareket iletir. | Yükselen sap (görünür hareket) veya yükselmeyen (kompakt); Yüzey sertleştirilmiş veya aşınmaya direnecek şekilde kaplanmış. |
| Paketleme & Bez | Kök boyunca sızıntıyı önler. | Grafitten yapılmış, Ptfe, veya gelişmiş düşük emisyonlu paketler; Canlı yükleme sızdırmazlık güvenilirliğini artırır. |
| Contalar & Bağlantı elemanları | Mühür Vücut Bonnet Eklemi. | Spiral yara contaları, metalik mühürler; Basınç ve sıcaklık döngüleri altında bütünlük için yüksek mukavemetli cıvatalama. |
| Aktüatör / El çarkı | Mekanik veya güçlü işlem sağlar. | Manuel (el çarkı, vites kutusu) veya otomatik (elektrikli, pnömatik, hidrolik) Boyut ve hizmete bağlı olarak. |
Kapı vanaları için malzeme seçimi
Sağlamak için doğru malzemeyi seçmek çok önemlidir mekanik güç, korozyon direnci, ve termal stabilite.
| Bileşen | Ortak malzemeler | Uygulama Notları |
| Vücut & Kaput | Dökme demir, sünek demir, karbon çeliği (WCB), paslanmaz çelik (CF8/CF8M), Cr-Mo Çelikler, dubleks/süper dubleks, nikel alaşımları | Genel hizmet için karbon çeliği; aşındırıcı ortamlar için paslanmaz/dubleks; Yüksek sıcaklıklı buhar için CR-MO; Maliyet etkin su servisi için dökme demir. |
| Geçit (Disk) | Vücut veya yükseltilmiş alaşımlarla aynı; Stellite veya eşdeğeri ile sertleşmiş | Sabitleme, aşınma ve sızdırmazlık dayanıklılığını iyileştirir. |
| Koltuk halkaları | Paslanmaz çelik, zorla alaşımlar, Yumuşak ekler (Ptfe, elastomerler) | Düşük temp hizmetlerinde kabarcık geçirmez sızdırmazlık için yumuşak koltuklar; Yüksek TEMP için sert alaşımlar, erozif hizmet. |
Kök |
Paslanmaz çelik, yüksek mukavemetli alaşım çelik, Moli, Mızmız | Korozyona dayanıklı alaşımlar, şiddetli hizmet altında safra ve kök sızıntısını önlemek. |
| Paketleme | Grafit, Ptfe, örgülü fiber | Yüksek sıcaklık için grafit (> 400 ° C); Düşük sürtünme için PTFE, kimyasal direnç. |
| Contalar | Spiral yara (Ss + grafit), metal halka eklemi (RTJ), sıkıştırılmış lif tabakaları | Basınç sınıfına göre seçildi, medya uyumluluğu, ve emisyon standartları. |
4. Kapı vanalarının çalışma prensibi
Bir kapı valfı dönme hareketini çevirerek çalışır (el çarkı veya aktüatör) gövdenin ve kapının doğrusal hareketine. Anahtar Davranışlar:
- Açık: Aktüatörün dönmesi kapıyı kaput/yuvaya geri çeker, Boru deliğine yaklaşan engelsiz bir akış yolu oluşturma. Akış direnci düşüktür, ve basınç düşüşü minimaldir.
- Kapalı: Kapı koltuk alanına ilerler, Akışı izole etmek için bir veya iki koltukta sıkıştırma. Koltuk teması, tasarıma bağlı olarak metal-metal veya metal ila yumuşak malzemedir..
- Rehberlik & sızlanma: Kılavuzlar ve koltuk geometrisi eğilmeyi önler, hatta oturma sağlayın, ve termal genişlemeyi telafi edin (Esnek Kama Tasarımları).
- Pozisyon göstergesi: Yükselen kök tasarımları, açık/kapalı pozisyonun görsel onayını sağlar; Yolsuz olmayan saplar genellikle göstergeler veya sınır anahtarları kullanır.
5. Kapı vanaları türleri
Kapı valfleri çeşitli şekillerde sınıflandırılabilir - kama geometrisi, STEM Yapılandırması, veya Özel tasarım varyasyonları.
Doğru seçim sıvı tipine bağlıdır, basınç, sıcaklık, döngü frekansı, ve kurulum alanı.
Kama (Sağlam, Esnek) VS. Paralel kapılar
| Tip | Tanım | Avantajlar | Sınırlamalar | Ortak uygulamalar |

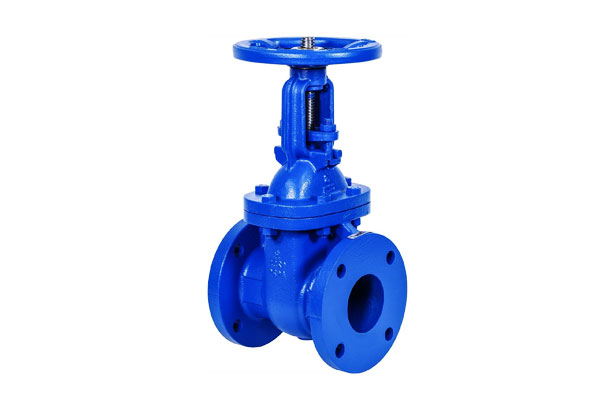

| Katı kama | Tek parça, konik sızdırmazlık yüzleri ile sert kapı. | Basit, sağlam, Çoğu hizmet için uygun. | Termal bozulmaya duyarlı; Yüksek TEMP bisiklet için ideal değil. | su, yağ, gaz boru hatları, Düşük ila orta basınç hizmeti. |

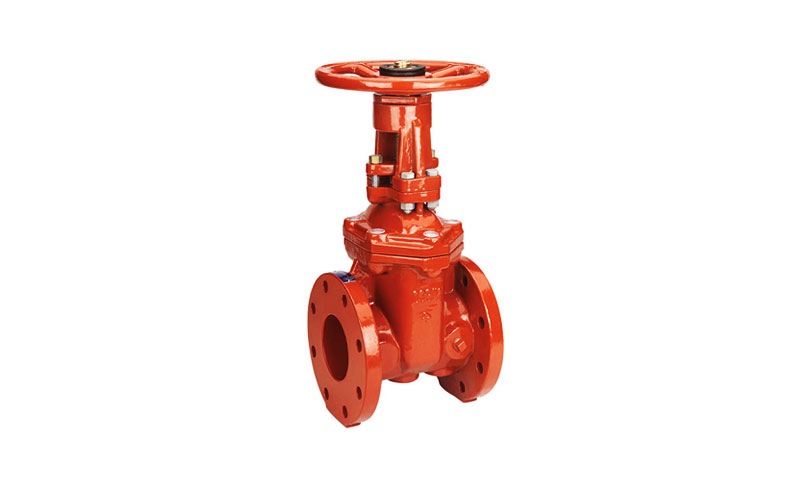

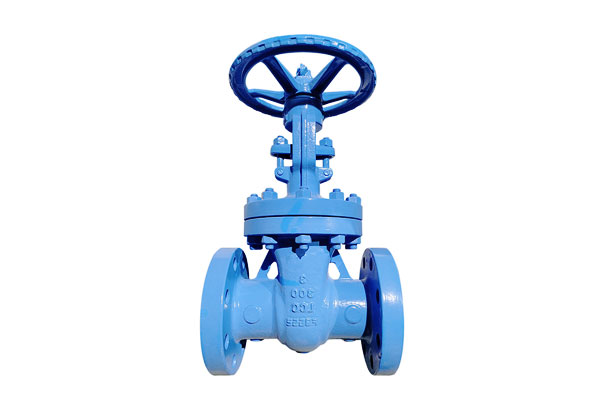

| Esnek kama | Katı kama gibi, ancak hafif esneme sağlayan ince bir kabartma oluğu veya içi boş bölüm ile. | Koltuk yanlış hizalamasını ve termal genişlemeyi telafi eder; Buhar ve termal bisiklet hizmetlerinde daha iyi sızdırmazlık. | Katı kamadan biraz daha zayıf; üretim karmaşıklığı. | Enerji santralleri, buhar hizmeti, yüksek templu boru hatları. |

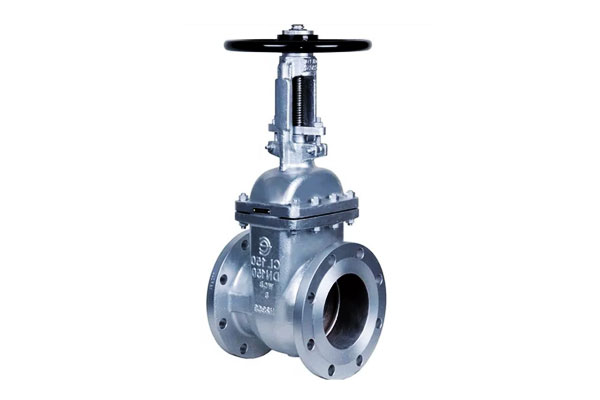

| Paralel kapı | İki daire, Yay veya sıvı basıncına göre koltuklara bastırılan paralel diskler. | Düşük çalışma torku; İyi Sızdırmazlık; Termal stres altında daha az sıkışma riski. | Daha yüksek maliyet; Daha Karmaşık Tasarım. | Yüksek basınçlı boru hatları, rafineriler, ve hidrokarbon servisi. |
Yükselen sap (İşletim sistemi&e) VS. Kızarmış
| Tip | Tanım | Avantajlar | Sınırlamalar | Tipik uygulamalar |

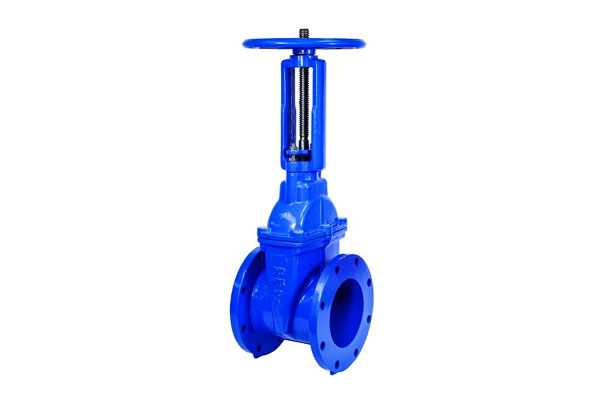

| Yükselen Kök (İşletim sistemi&Y - dış vida & Boyunduruk) | Sıvının dışındaki sap iplikleri; Valf çalıştıkça belirgin bir şekilde yükselir/düşer. | Görsel pozisyon göstergesi açık; İşlem ortamından izole edilen dişler, Korozyonu Azaltma. | Daha fazla dikey alan gerektirir; Açıkta kalan iplikler yağlama ve korumaya ihtiyaç duyar. | Enerji santralleri, rafineriler, Görsel doğrulama gerektiren yer üstü kurulumlar. |
| Yükselmeyen sap | Kök yerinde döner; Dahili iş parçacığı etkileşimi yoluyla geçit hareket ediyor. | Kompakt tasarım; Kapalı veya gömülü alanlar için uygun. | Görsel pozisyon göstergesi yok (Gösterge veya sınır anahtarı gerektirir); ortama maruz kalan sap iplikleri. | Yeraltı boru hatları, gemi tahtası, kompakt kurulumlar. |
Kalabalık, Plaka, ve bıçak kapısı varyasyonları
| Tip | Tanım | Avantajlar | Sınırlamalar | Başvuru |
| Hastani kapısı valfi | Kapı tamamen vücut boşluğuna geri çekilir, engelsiz oluşturmak, tam delikli akış yolu. | Tam delikli tasarım, pigging'i sağlar; Düşük Basınçlı Düşüş; Uzun mesafeli boru hatları için ideal. | Daha büyük vücut boyutu; daha yüksek maliyet; Daha karmaşık bakım. | Yağ & gaz iletimi, bulamaç boru hatları, petrokimya hizmeti. |

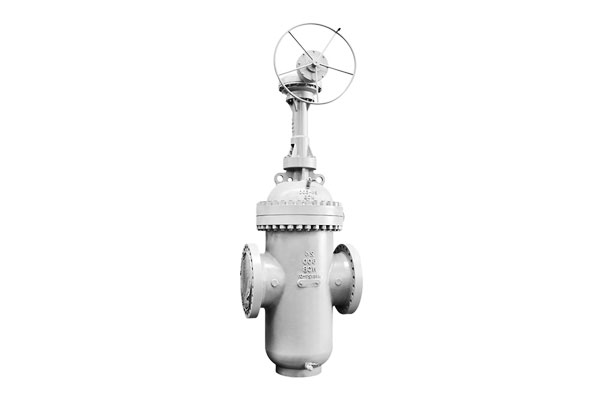

| Levha kapısı valfi | Single, delik boyunca kayan düz kapı; Sıklıkla iletken tasarımlarında kullanılır. | Basit Yapı; Sıkı Kapatma; kolay operasyon. | Kendini temizlememek; Enkaz koltuk alanında birikebilir. | Yüksek basınçlı, büyük çaplı boru hatları, hidrokarbonlar. |

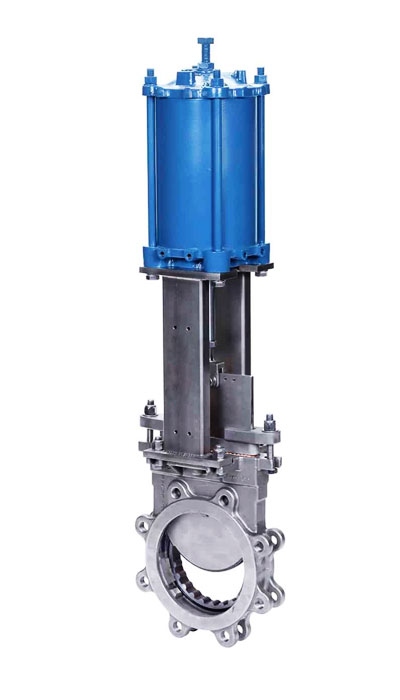

| Bıçak kapısı valfi | İnce, Bulamaç veya katılardan kesilen keskin kapı. | Kalın tutamıyor, viskoz, veya aşındırıcı sıvılar; düşük maliyet; hafif. | Daha düşük basınç derecelendirmeleri; Kama/paralel kapılardan daha az güvenilir sızdırmazlık. | Madencilik, kağıt hamuru & kağıt, atık su, Dökme Katılar Taşımacılığı. |
6. Kapı vanalarının ortak üretim süreçleri
Kapı vanalarının üretimi, bir kombinasyon gerektirir. Ağır hizmet tipi şekillendirme işlemleri (döküm, dövme, imalat) Ve hassas işleme Sızdırmazlık doğruluğunu elde etmek için.
Her rota valf boyutuna göre seçilir, basınç sınıfı, malzeme, ve başvuru gereksinimleri.
Üretim yollarına genel bakış
| İşlem | Tanım | Avantajlar | Sınırlamalar | Tipik uygulamalar |
| Döküm | Erimiş metal, valf gövdesi/kaput oluşturmak için bir kalıp içine dökülür. Ortak yöntemler: kum dökümü, kabuk kalıplama, yatırım kadrosu. | Karmaşık şekiller ve büyük boyutlar için ekonomik; Geniş Malzeme Seçimi. | Döküm kusurları (gözeneklilik, büzülme) NDT denetimi gerektirir; Bitirme için gerekli işleme. | Büyük çaplı su/gaz valfleri; Karbon çelik veya paslanmaz çelik gövdeler. |
| Dövme | Tahıl yapısını ve mukavemetini geliştirmek için basınç altında metal şekilli. | Üstün mekanik özellikler; yüksek yoğunluk; Daha az kusur riski. | Büyük boyutlar için daha pahalı; daha küçük medyum valflerle sınırlı. | Yüksek basınçlı buhar, yağ & gaz, rafineri hizmetleri. |
| İmalat & Kaynak | Valf gövdesi, birlikte kaynaklanmış rulo plakalardan veya sahte bölümlerden yapılmış. | Çok büyük veya özel vanalar için esneklik; Alt Malzeme Atık. | Kaynak yeterliliği gerektirir, Pwht, ve ndt; Kaynak maliyet ekler. | Ekstra büyük çaplı su/gaz dağıtım vanaları, açık deniz. |
CNC İşleme |
Vücudun hassas bitirmesi, geçit, kök, ve sızdırmazlık yüzeyleri. | Yüksek doğruluk ve tekrarlanabilirlik; Sızdırmazlık toleranslarını sağlar. | Zaman- ve maliyet yoğun; Gelişmiş ekipman gerektirir. | Tüm kapı vanaları (son bitirme). |
| Yüzey tedavisi & Sert | Alaşımların biriktirilmesi (Örn., Stellit, Mızmız) koltuklarda/kapılarda; Korozyon direnci için kaplamalar. | Hayatı uzatır, erozyon ve korozyon direncini iyileştirir. | Süreç karmaşıklığı ve maliyeti ekler. | Yüksek tempolu buhar, aşındırıcı/aşındırıcı hizmetler. |
| Toplantı & Test | İçsel kurulum, paketleme, contalar, ve aktüatör; ardından API/ISO başına hidrostatik ve koltuk sızıntısı testleri. | Fonksiyonel bütünlüğü ve standartlara uyum sağlar. | Emek yoğun; yetenekli KG/QC gerektirir. | Tüm son ürünler. |
Döküm işlemleri ve toleranslar
| Döküm yöntemi | Tanım | Tipik boyut aralığı | Boyutlu Tolerans* | Notalar |
| Kum dökümü | Harcanabilir kum kalıpları kullanır; büyük valf gövdeleri için en yaygın. | DN 50 - DN 1200+ | Başına ± 2.5-3.0 mm 100 mm | Esnek, ekonomik, Ama daha sert bir bitiş. |
| Kabuk kalıplama | Reçine ile bağlanmış ince kum; İnce kabuk kalıpları. | DN 15 - DN 300 | Başına ± 1.5-2.0 mm 100 mm | Daha iyi yüzey kaplaması; ılımlı karmaşıklık. |
| Hassas Döküm (Kayıp balmumu) | Seramik ile kaplanmış balmumu deseni, Sonra erimiş metal döküldü. | DN 15 - DN 150 | Başına ± 0.5-1.0 mm 100 mm | Mükemmel hassasiyet; küçük/orta valflerle sınırlı. |
Üretimde kalite güvencesi
- Tahribatsız test (NDT): Radyografik, ultrasonik, manyetik parçacık, veya döküm/dövme kusurlarını tespit etmek için boya penetran testi.
- Hidrostatik & Koltuk sızıntısı testi: Göre gerçekleştirildi API 598, ISO 5208, veya MSS-SP-61 standartlar.
- Malzeme sertifikası: Değirmen Test Raporları (MTR'ler) Kimyasal bileşimi ve mekanik özellikleri onaylayın.
- Boyutlu Kontrol: CNC işleme, sızdırmazlık yüzlerinin gerekli pürüzlülüğe ulaşmasını sağlar (RA ≤ 0.8 μm tipik olarak).
7. Temel performans özellikleri ve tipik veri aralıkları
Bu aralıklar, Tipik Kılavuzluk Mühendislerinin Kapı Valfleri Belirtilirken Kullandığı; Tam derecelendirmeler için her zaman üretici verileriyle onaylayın.
| Karakteristik | Tipik aralık / Örnek |
| Bedenler (nominal) | DN 15 (½ ") DN'ye kadar 1200 (48″) ve özel boru hattı vanaları için daha büyük |
| Basınç derecelendirmeleri | ANSI/ASME Sınıfları 150 → 2500 (PN10 → PN420 Yaklaşık.) |
| Sıcaklık aralığı | Kriyojenik (Uygun malzemelerle ≤ −196 ° C) ile > 550 ° C (Cr-mo alaşımları) |
| Son bağlantılar | Flanşlı (ASME B16.5/B16.47), popo, soket, dişli |
| Tipik sızıntı sınıfı | Metalden metal: esnek olandan daha yüksek sızıntı; esnek koltuk: İzin verildiği yerde kabarcık geçirmez |
| Tipik tork | Küçük vanalar: el çarkı (≤ 200 N · m); büyük/yüksek basınç: dişli kutuları veya aktüatörler (yüzlerce ila binler n · m) |
| Döngü vergisi | Nadiren ılımlı döngüler için tasarlanmıştır; Yüksek frekanslı modülasyon hizmeti için tasarlanmamış |
| Beklenen hizmet ömrü | 10-25 yılı aşkın göreve bağlı olarak, Malzemeler ve Bakım |
8. Ortak Arıza Modları ve Kök Masser Azaltma
| Başarısızlık modu | Tipik nedenler | Azaltma |
| Koltuk sızıntısı | Erozyon, Enkaz, Yanlış oturma kuvveti, koltuk hasarı | Süzgeçleri/filtreleri takın; sert yüzlü koltuklar; Doğru oturma kuvvetini sağlayın; Düzenli muayene |
| Kapı yapışması / reçel | Korozyon, katı birikim, Bozuk kapı | Malzeme seçimi (korozyona dayanıklı); Temizlenebilirlik için tasarım; periyodik bisiklet |
| Paketleme hatası / kök sızıntısı | Yanlış paketleme, yaşlanma, termal bisiklet | Uygun paketlemeyi kullanın (Yüksek sıcaklık için grafit); Sıkıştırmayı korumak için canlı yükleme; Zamanlanmış Değiştirme |
| STEM iplik aşınması / safra | Aşırı tork, korozyon, zayıf yağlama | Vuruş Karşıtı Kaplamalar, Doğru yağlama, tork sınırlayıcıları |
| Kaput sızıntısı | Conta bozulması, cıvata gevşemesi | Uygun conta malzemesi ve tork dizisini kullanın; İzin verildiği yer |
| Erozyon / kavitasyon | Kısmi açılış kısma, iki aşamalı akış | Kapı vanalarıyla boğulmaktan kaçının; Erozyona dayanıklı süslemeler kullanın; Kavşak önleme özelliklerini veya valf türünü değiştirin |
9. Kapı vanalarının endüstri uygulamaları
Kapı valfleri nerede kullanılır izolasyon Ve Düşük Basınçlı Düşüş öncelikler:
- Yağ & Gaz / Boru hatları: Toplu izolasyon, domuz olabilir boru hattı vanaları (6d ateş), tank alt valfleri.
- Güç üretimi: Ana buhar izolasyonu, besleme suyu hatları, Türbin Bypass ve Kazan Drenleri (yüksek sıcaklık ve yüksek basınç).
- su & Atık su: Büyük çaplı akış izolasyonu, Baraj çıkışları ve dağıtım şebekeleri (Sünek demir valfler yaygın).
- Petrokimyasal & Rafine etme: Hidrokarbon izolasyonu, yüksek basınçlı işlem çizgileri (Cr-Mo ve paslanmaz varyantlar).
- Madencilik & Mineraller: Bulamaç izolasyonu (Aşındırıcı bulamaçlar için tercih edilen bıçak kapıları).
- Deniz & Açık deniz: Balast ve kargo izolasyonu; Deniz suyu korozyon direnci için seçilen malzemeler.
- Endüstriyel üretim: Kimyasal bitkilerde genel süreç izolasyonu, kağıt hamuru & Kağıt ve Gıda Endüstrileri (Sıhhi kapatmanın gerekli olduğu dirençli koltuklar).
10. Diğer valf tipleriyle karşılaştırma
Kapı valfleri için yaygın olarak kullanılır Aç/Kapalı İzolasyonu, Ancak mühendisler ve tedarik yöneticilerinin bunları genellikle diğer valf türlerine göre tartmaları gerekir - kürek, top, kelebek, ve Valfler - Maliyeti optimize etmek için, performans, ve sürdürülebilirlik.
Fonksiyonel karşılaştırma
| Kriter | Kapı valfi | Küre valfi | Top valfi | Kelebek valfi | Çek valfı |
| Birincil rol | İzolasyon (açık/kapalı) | Kısma & akış düzenlemesi | Hızlı kapatma & Sıkı Sızdırmazlık | Büyük çaplı izolasyon & kısma | Geri akışı önler |
| Akış yolu | Düz, tam delik | S şeklinde, kıvrımlı | Düz (tam veya azaltılmış delik) | Akış merkezinde disk | Otomatik, akışlı |
| Basınç düşüşü (Tamamen açık) | Çok düşük | Yüksek | Çok düşük | Alçak | Alçak |
| Kapatma Sıkışı | İyi (metal veya esnek koltuklar) | Harika | Harika (Yumuşak koltuklarla kabarcık geçirmez) | İyi (yumuşak koltuklar daha iyi) | Harika (tasarıma bağlı olarak) |
| Kesme Uygunluğu | Fakir (erozyona neden olur, titreşim) | Harika | Ilıman (V-Port Top Vanalarında Mümkün) | Sınırlı | Kısaltma için tasarlanmamış |
| Ameliyat | Çok dönüş (yavaş) | Çok dönüş (ılıman) | Çeyrek dönüş (hızlı) | Çeyrek dönüş (hızlı) | Otomatik, Manuel çalıştırma yok |
Boyut aralığı |
Küçük ila çok büyük (DN'ye kadar 1200+) | Küçük ila orta (≤ dn 600 tipik) | Küçük ila orta (≤ dn 600 tipik, daha büyük mümkün) | Orta ila çok büyük (DN'ye kadar 4000) | Türüne bağlı olarak geniş aralık |
| Aktarma | Manuel, vites kutusu, elektrikli, pnömatik, hidrolik | Manuel, elektrikli, pnömatik | Manuel, elektrikli, pnömatik | Manuel, elektrikli, pnömatik | Kendi kendine (Harici kontrol yok) |
| Bakım | Orta -yüksek (paketleme, koltuk aşısı) | Ilıman (Trim Değiştirme) | Alçak (Yüksek Döngü Servisinde Koltuk Giyim) | Düşük (kompakt tasarım) | Düşük (Disk/Yayı Değiştirin) |
| Tipik Basınç Derecesi | ANSI 150-2500 | ANSI 150-2500 | ANSI 150-2500 | ANSI 150-600 | ANSI 150-2500 |
| Maliyet (akraba) | Ilıman (Boyut/basınçla artar) | Daha yüksek (Daha Malzemeli Yoğun) | Orta -yüksek (daha büyük borular pahalı) | Büyük çaplar için ekonomik | Alçak |
Kilit çıkarımlar
- Kapı valfleri için en iyisi izolasyon düşük basınç düşüşü ve büyük boyutların gerekli olduğu yerlerde, Ama kısma için değil.
- Küre valfleri için en iyi seçim Kesin akış kontrolü ve kısma görevleri.
- Top valfleri teklif Hızlı kapatma Mükemmel sızdırmazlık ile, onları petrolde popüler hale getirmek & gaz, kimyasal, ve genel endüstriyel kullanım.
- Kelebek Vanaları sağlamak kompakt, hafif, ve ekonomik çözüm Çok büyük çaplar için, Genellikle su veya HVAC sistemlerinde.
- Çek valfleri tamamen farklı bir işlevi yerine getirmek: Geri akışı önleme Harici kontrolü olmayan boru sistemlerinde.
11. Yenilik, Dijitalleşme, ve sürdürülebilirlik trendleri
Kapı valfi endüstrisi daha akıllı talepleri karşılamak için gelişiyor, Daha Sürdürülebilir, ve daha yüksek performanslı çözümler. Aşağıda en etkili trendler:
Dijitalleşme (Akıllı kapı vanaları)
- IoT özellikli izleme: Basınçla donatılmış vanalar, sıcaklık, ve titreşim sensörleri (Örn., Siemens Sitrans VP) Gerçek zamanlı verileri Plant SCADA sistemlerine iletin.
AI algoritmaları başarısızlıkları öngörüyor (Örn., koltuk aşısı) 2–3 ay önceden, planlanmamış kesinti süresini azaltmak 30%. - Uzaktan harekete geçme: 5G-özellikli elektrik aktüatörleri (Örn., Emerson Bettis) denizaltı veya tehlikeli bölgeli vanaların uzaktan çalışmasına izin verin, Yerinde personel ihtiyacını ortadan kaldırmak ve güvenlik risklerini azaltmak.
- Dijital ikizler: Kapı vanalarının sanal kopyaları (Örn., E3D vardı) Değişken basınç/sıcaklık altında performansı simüle edin, Bakım programlarını optimize etmek ve revizyonların azaltılması 20%.
Gelişmiş Malzemeler
- Seramik kompozitler: Silikon karbür (Sic)-Kaplamalı kapılar ve koltuklar aşınma direncini 5x arttırdı, madencilikte hizmet ömrünü uzatmak 3 ile 15 yıl.
- Yüksek sıcaklık alaşımları: Hastelloy C276 Gövdeleri ve Inconel X-750 Sapları, kapı vanalarının 800 ° C+ ortamlarında çalışmasını sağlayabilir (Örn., nükleer santral), kullanımlarını geleneksel sınırların ötesine genişletmek.
- Kendi Kendini İyileştiren Polimerler: Mikrokapsüllerle gömülü PTFE koltukları, hasar gördüğünde sızdırmazlık maddesi serbest bırakma, Sızıntıyı azaltmak ve koltuk ömrünü 3x genişletmek.
Sürdürülebilirlik
- Geri Dönüşümlü Malzemeler: 80–90 geri dönüştürülmüş çelik kapı valf gövdelerinde kullanılır, enerji tüketimini azaltmak 40% VS. birincil çelik (Dünya Çelik Derneği).
- Düşük sızdırmaz tasarımlar: Canlı yükleme ambalajı ve PTFE koltukları kaçak emisyonları azaltarak 90%, katı çevre düzenlemelerine uymak (Örn., EPA yöntemi 21, Ulaşıyorum).
- Enerji verimliliği: Tam bağlantı noktası kapısı valfleri pompa enerjisi kullanımını% 15-20 oranında azaltır. Azaltılmış Port Tasarımları, küresel karbon azaltma hedefleriyle uyum sağlamak (Örn., Net-Zero tarafından 2050).
12. Çözüm
Kapı valfleri, endüstriyel sıvı kullanma işleminin bir sapmasıdır: Prensip olarak basit, ancak spesifikasyon ve uygulamada talep etmek.
Avantajları - düşük basınç düşüşü, Geniş boyut ve basınç özelliği, ve güvenilir mekanik izolasyon - birçok kritik izolasyon görevi için onları doğru seçim haline getirin.
Başarılı dağıtım, servis koşullarına eşleştirme valf tipi ve malzemeler gerektirir, kötüye kullanımdan kaçınmak (Özellikle kısma), Sağlam üretim ve testin uygulanması, ve riske dayalı bir bakım programı kurmak.
Modern Trendler - Aktüatör zekası, gelişmiş alaşımlar, Dijital İzleme ve Katkı Üretimi - Güvenilirliği ve Yaşam Döngüsü Ekonomisini Geliştirin, Ancak temel gereksinim kalır:
Kapı vanalarını konservatif olarak belirtin, onları proaktif olarak koruyun, ve onlara uzun ömürlü güvenlik ve süreç varlıkları olarak davranın.
SSS
Kapı vanaları akışı kısmak için kullanılabilir mi?
HAYIR. Kapı valfleri açık/kapalı izolasyon için tasarlanmıştır. Kısmi açılış yüksek hızlı jetlere neden olur, koltuk erozyonu ve titreşim. Kısaltma için küre veya kontrol vanalarını kullanın.
Esnek ve sağlam bir kama kapısı arasındaki fark nedir?
Esnek bir kama, elastik bükülmenin termal bisiklet veya küçük yanlış hizalama altında contayı korumasını sağlayan ince bir bölüme sahiptir.; Katı bir kama katıdır ve bozulmanın minimal olduğu yerlerde kullanılır.
Büyük kapı vanaları ne sıklıkla kullanılmalıdır?
Egzersiz frekansı göreve bağlıdır; Yaygın bir uygulama periyodik operasyondur (Aylık - Üç Aylık) Yapıştırmayı önlemek için nadiren kullanılan izolasyon vanaları için-Kritiklik vanaları resmi bir inceleme programı gerektirir.
Yüksek sıcaklıklı buhar hizmeti için hangi paketleme önerilir?
Grafit Paketleme veya Yüksek Sıcaklık Örgülü Karbon Fiber Paketlemeler buhar için standarttır; Uzun aralıklarla contayı korumak için canlı yükleme önerilir.
Bir bıçak kapısı ne zaman tercih edilir?
İnce bir kapının birikintileri kesebileceği ve izolasyon sağlayabileceği bulamaç ve katı sıvılar için bıçak kapıları tercih edilir.; Yine de, Genellikle kama veya paralel koltuk tasarımlarından daha az sofistike sızdırmazlıklara sahiptirler.
