Kırılma veya kırılma noktası nedir?

1. giriiş

Mühendislik ve Malzeme Biliminde, A arasındaki ayrım kırılma veya kırılma noktası semantikten daha fazlasıdır - güvenliği tanımlar, performans, ve kritik bileşenlerin yaşam döngüsü.

“Kırılma” gerçek malzeme ayrımı olayını ifade eder, “Kırılma noktası” genellikle yıkıcı başarısızlığın meydana geldiği son eşik olarak anlaşılır.

Bu kavramlar özellikle önemlidir havacılık, otomotiv, biyomedikal, ve İnşaat Mühendisliği, Başarısızlığın yaşam kaybına yol açabileceği yer, çevresel felaket, veya ekonomik hasar.

Bu tür riskleri etkili bir şekilde yönetmek için, Mühendisler anlamalı başarısızlık mekaniği, Uygun malzemeleri seçin, titiz testler yapmak, ve gelişmiş modelleme tekniklerini kullanın.

Bu makale, kırılma davranışının çok perspektif bir analizini sunar, Test Standartları, Gerçek Dünya Uygulamaları, ve gelecekteki yenilikler.

2. Kırılma veya kırılma noktası nedir?

. kırılma veya kırılma noktası bir malzemenin artık uygulanan strese dayanamayacağı ve sonuçta başarısız olduğu kritik sınır kırarak veya çatlayarak.

Bu nokta Malzemenin deforme olma yeteneğinin sonu, ya elastik veya plastik olarak, ve Tam bir yapısal başarısızlığın başlatılması.

Anahtar tanımlar:

• Kırılma noktası: Bir malzemenin çatlakların oluşumu ve yayılması nedeniyle iki veya daha fazla parçaya ayrıldığı nokta.
• Kırılma noktası: Genellikle kırık noktası ile birbirinin yerine kullanılır, Bu maksimum stres Malzeme dayanabilir Felaket başarısızlığından önce.
• Nihai gerilme mukavemeti (UTS): . maksimum stres Bir malzeme gerilirken veya beslenmeden önce çekilirken dayanabilir.
  Fakat, Gerçek kırık, UT'lerden biraz daha düşük veya daha düşük bir streste meydana gelebilir, Malzeme tipine ve test koşullarına bağlı olarak.

3. Başarısızlığın temel mekaniği

Kırık veya kırılmaya yol açan temel mekaniği anlamak, mühendislik sistemlerinde yapısal başarısızlığı tahmin etmenin ve önlemenin temel taşıdır..

Malzemeler, uygulanan yüklere elastik ve plastik deformasyonun bir kombinasyonu yoluyla yanıt vermeden önce kritik bir sınıra ulaşmadan önce - genellikle kırık ile doruğa ulaşan.

Bu bölüm nasıl stres, gerilmek, ve içsel malzeme özellikleri bu başarısızlık yolu yönetiyor.

Stres ve gerinim davranışı

Bir malzemeye bir yük uygulandığında, İçsel direniş şeklinde yaşar stres, ve şekli veya boyutu değiştirerek yanıt verir, olarak adlandırılır gerilmek.

Stres ve zorlama arasındaki ilişki, Stres -geyik eğrisi, mekanik davranışın farklı aşamalarını karakterize eden.

Elastik Vs. Plastik deformasyon

• Elastik deformasyon geri dönüşümlü. Buna göre Hooke Yasası, Stres, elastik sınır.
• Plastik deformasyon, Yine de, kalıcı. Malzeme aştığında verim gücü, yapıda geri dönüşü olmayan değişikliklere uğrar.

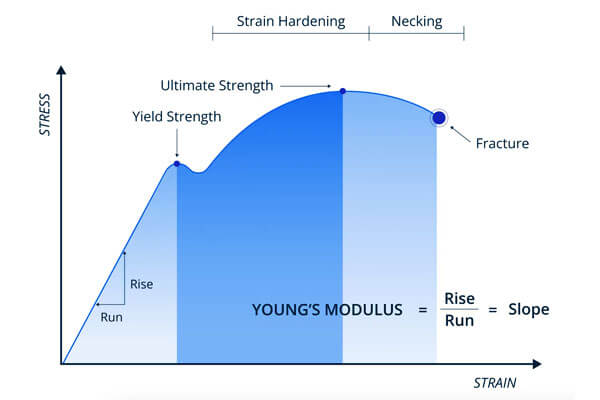

Stres -gerinim eğrisi üzerindeki kilit noktalar:

Parametre	Tanım
Verim noktası	Plastik deformasyonun başladığı stres seviyesi
Nihai gerilme mukavemeti (UTS)	Malzemenin gerilirken dayanabileceği maksimum stres
Kırılma noktası	Malzemenin nihayetinde kırıldığı veya başarısız olduğu nokta

Örneğin, hafif çelik tipik olarak farklı bir verim noktası gösterir ve 370 MPA ve 450 MPa, sırasıyla, Beslendikten sonra biraz daha düşük bir streste kırılmadan önce.

Başarısızlığı düzenleyen malzeme özellikleri

Bir malzemenin başarısızlık davranışı tek başına stres-gerinim davranışı tarafından yönetilmez.

İçsel Malzeme Özellikleri Ayrıca çok önemli roller oynayın, özellikle bir malzemenin stresi nasıl emdiğini ve yeniden dağıttığını belirlemede.

Sertlik, Süneklik, ve sertlik

• Sertlik Malzemenin kırılmadan önce enerjiyi emme yeteneğidir - genellikle görselleştirilmiş Stres -gerinim eğrisi altındaki alan.
• Süneklik Bir malzemenin başarısızlıktan önce plastik olarak ne kadar deforme olabileceğini tanımlar, tipik olarak ölçülür Alanda uzama veya azalma.
• Sertlik Bir malzemenin lokalize plastik deformasyona karşı direncini yansıtır, Yüksek sertlik bazen kırılganlık ile ilişkili olsa da.

Mikroyapı faktörleri

Mikroskobik düzeyde, Birkaç dahili özellik mekanik arızayı etkiler:

• Tahıl boyutu: Daha ince taneler, tahıl sınırının güçlendirilmesi nedeniyle genellikle hem gücü hem de tokluğu arttırır (Salon -Petch Efekt).
• Kapsama: Metalik olmayan parçacıklar veya kirleticiler stres yükseltici olarak hareket edebilir ve çatlaklar başlatabilir.
• İkinci faz parçacıkları: Çok fazlı alaşımlarda (Örn., Çelikler veya titanyum alaşımları), Fazlar arasındaki dağılım ve uyum, çatlakların nasıl başlatıldığını ve yayıldığını etkiler.

Örnek olarak, Daha küçük tane boyutlarına sahip alüminyum alaşımlar ve daha az kapanma başarabilir Yukarıdaki kırılma tokluk değerleri 30 Mpa√m, Havacılık ve uzay derileri için uygun hale getirmek.

4. Kırık Mekaniği Temelleri

Malzemelerin klasik gücü, kusursuz yapılarda stres ve zorlanmaya odaklanır, kırılma mekaniği idealize teori ve gerçek dünya başarısızlıkları arasındaki boşluğu dolduruyor.

Açıkça varlığını göz önünde bulunduruyor çatlaklar veya kusurlar, Çoğu malzemenin hizmet koşulları altında büyüyebilecek kusurlar içerdiğini kabul etmek.

Kırık mekaniği, mühendislerin bir çatlakın ne zaman kontrolsüz bir şekilde büyüyeceğini - ani başarısızlığa - ve bu tür sonuçlara karşı tasarlamayı tahmin etmelerini sağlar..

Bu alan özellikle havacılık gibi güvenlik açısından kritik sektörlerde hayati önem taşıyor, basınçlı gemiler, ve nükleer enerji.

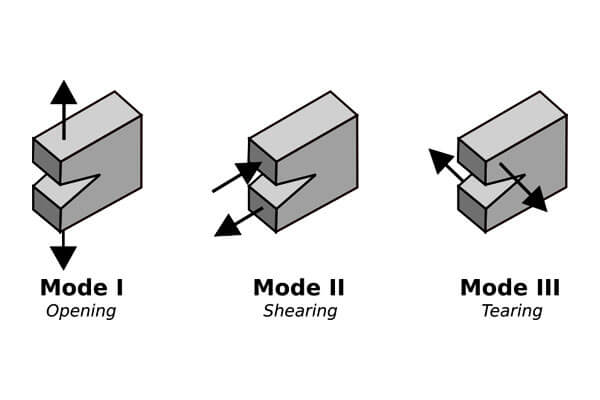

Kırılma Modları

Çatlaklar, uygulanan yükün türüne ve yönüne bağlı olarak çeşitli şekillerde yayılabilir. Kırık mekaniği bunları sınıflandırır Üç temel mod:

• Mod I (Açma modu): Çatlak yüzleri çatlak uçağına dik olarak ayrılır. Bu, mühendislik uygulamalarında en yaygın ve en kritik moddur.
• Mod II (Kayar mod): Çatlak yüzeylerinin ön tarafa paralel olarak kaydırıldığı düzlem içi kesme.
• Mod III (Yırtma modu): Düzlem dışı kesme, Çatlak yüzeylerinin yırtılma veya makas hareketinde hareket ettiği yer.

Gerçek dünyadaki senaryolarda, Çatlaklar genellikle yaşar Karışık Modlu Yükleme, Bu temel modlardan iki veya daha fazlasını birleştirme.

Kırılma tokluğu: K₁ ve K₁C

Bir malzemenin mod altında çatlak yayılmasına karşı direncini ölçmek için, Kırık mekaniği stres yoğunluk faktörünü kullanır (K):

• K₁: Çatlak ucundaki stres alanının yoğunluğunu açıklar.
• K₁C (Kırılma tokluğu): Hızlı kırığın meydana geldiği K₁ kritik değeri.

. kırılma durumu ne zaman ulaşılır:

K1≥k₁c

Kırık tokluk değerleri malzemeye göre önemli ölçüde değişir:

• Alüminyum alaşımları: K₁c ≈ 25-35 mpa√m
• Yüksek mukavemetli çelikler: K₁c ≈ 50–100 mpa√m
• Seramik: K₁C < 5 Mpa√m (yüksek güç ama kırılgan)

K₁C ne kadar yüksek olursa, Malzemenin büyümesini kırmak daha dirençli.

Bu parametre, gerilme veya darbe yüklemesi altındaki bileşenler için özellikle önemlidir., uçak derileri veya basınçlı kaplar gibi.

Enerji tabanlı kriterler: Griffith’in Teorisi

Stres analizine ek olarak, Kırık da yorumlanabilir Enerji Kavramları.

. Griffith Kriteri, Başlangıçta kırılgan malzemeler için geliştirildi, bir çatlakın yayılacağını belirtir Enerji Serbest bırakıldı çatlağı uzatmaktan Enerji Gerekli Yeni yüzeyler oluşturmak için.

Griffith’in çatlak yayılma durumu:

Gygc

Nerede:

• G öyle gerinim enerji salım hızı
• G_C öyle Kritik enerji salım oranı, veya malzemenin enerji açısından kırılma tokluğu (genellikle gicg olarak gösterilir{İc}Mod I için GIC)

Bu kriter, kırığı anlamak için özellikle yararlı hale gelir. kompozitler, seramik, Ve polimerler, Yüzey enerjisi düşüncelerinin hakim olduğu yer.

Çatlak ucu plastisite: LEFM VS. EPFM

Kırık mekaniği, çatlak ucunun yakınında ne kadar plastik deformasyonun oluştuğuna bağlı olarak genellikle iki ana dala ayrılır:

• Doğrusal elastik kırılma mekaniği (Lefm): Küçük ölçekli plastisite varsayar; kırılgan veya yüksek mukavemetli malzemeler için uygulanabilir.
• Elastik-plastik kırık mekaniği (EPFM): Plastik bölge önemli olduğunda kullanılır, genellikle dahil J-integral Kırılma direncinin bir ölçüsü olarak.

Örneğin:

• Cam gibi kırılgan malzemeler → LEFM uygulanır
• Yüksek yükler altında sünek metaller → EPFM tercih edildi

ASTM E1820'ye göre, . J-Integral Yöntem K₁C'nin doğrusal olmayan davranışlar nedeniyle doğru bir şekilde kullanılamayacağı malzemeler için güvenilir bir kırık direnci ölçüsü sağlar..

Çatlak büyümesi ve istikrar

Çatlak davranışını anlamak sadece inisiyasyonla ilgili değildir, aynı zamanda içerir Çatlak yayılma ve istikrar:

• Kararlı çatlak büyümesi: Artan yük altında çatlak yavaş yavaş ilerliyor; Sünek kırıkta tipik.
• Kararsız çatlak büyümesi: Birden, az uyarı ile felaket kırığı; kırılgan malzemelerin karakteristiği.

Mühendisler genellikle kullanır R-Curves (Direnç eğrileri) çatlak büyüme direncini çizmek için çatlak uzantısı, hasar toleransı değerlendirmesine yardımcı olur.

5. Kırık ve Arıza Modları Türleri

Malzeme başarısızlığı tekil bir şekilde ortaya çıkmaz.

Yerine, Çeşitli kırık mekanizmaları ve başarısızlık modları ile kendini gösterir, her biri malzeme bileşiminden etkilenir, yükleme koşulları, hizmet ortamı, Ve zaman.

Bu başarısızlık modlarını anlamak, mühendislerin doğru malzemeleri seçmeleri için kritik öneme sahiptir., sağlam yapılar tasarlayın, ve proaktif bakım stratejilerini uygulayın.

Aşağıda, mühendislik uygulamalarında karşılaşılan en önemli kırılma ve başarısızlık türlerinin dökümü:

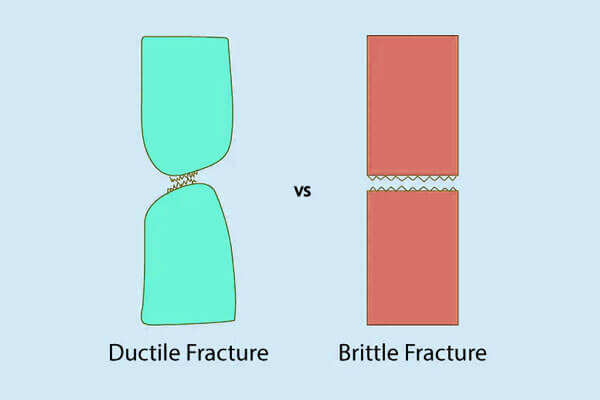

Kırılgan kırılma

Kırılgan kırılma Plastik deformasyon çok az veya hiç ortaya çıkar ve başlatıldıktan sonra hızla yayılır. Genellikle felakettir ve minimal uyarı verir.

• Mekanizma: Tipik olarak kristalografik düzlemler boyunca bölünme içerir.
• Sıcaklık hassasiyeti: Vücut merkezli kübikte yaygın (BCC) sıfırın altındaki sıcaklıklarda düşük karbonlu çelik gibi metaller.
• Kırılma yüzeyi: Düz, granül, ve kökene doğru işaret eden nehir desenlerini veya Chevrons'u gösterebilir.
• Örnek: 1940'ların Liberty Gemileri, düşük sıcaklık hizmeti ve zayıf kaynak tokluğu nedeniyle kırılgan kırıklar yaşadı.

Kırılma tokluğu (K₁C) kırılgan malzemelerde 1–5 mpa√m, onları çatlak yayılmasına son derece duyarlı hale getirmek.

Sünek kırığı

Sünek kırığı başarısızlıktan önce önemli plastik deformasyon içerir ve kırılgan kırıktan daha fazla enerji emer, Güvenlik açısından genellikle daha arzu edilir hale getirir.

• Aşamalar: Başlatma (geçersiz çekim), büyüme (mikrovoid birleşme), ve son kırılma (Kesme Dudak Oluşumu).
• Kırılma yüzeyi: Tarama elektron mikroskopisi altında çukurlu görünüm (Hangi).
• Tipik malzemeler: Alüminyum alaşımları, yapısal çelikler, bakır.
• Faydalar: Hatadan önce uyarı işaretleri sağlar, Beslenme gibi.

Örneğin, AISI 1018 çelik gösteriyor 20% Kırıktan önce uzama, yüksek derecede sünekliği gösterir.

Yorgunluk kırığı

Yorgunluk başarısızlığı Over için hesaplar 80% hizmet içi başarısızlık döngüsel yüklemeye maruz kalan metalik bileşenlerde.

• Aşamalar: Çatlak başlatma → çatlak yayılımı → son kırık.
• Anahtar parametreler:

• • S - N eğrileri: Stres genliği arasındaki ilişkiyi gösterin (S) ve başarısızlığa yönelik döngü sayısı (N).

• Yüzey özellikleri: Çatlak büyümesinin tarihini ortaya çıkaran plaj izleri ve çizgiler.

Örnek: Uçak kanadı sparları, döngüsel aerodinamik yükleme nedeniyle yorgunluk başarısızlığı yaşar, Titiz muayene rutinleri gerektiren.

Sürünme rüptürü

Sürünmek yüksek sıcaklıklarda sabit yük altında zamana bağlı deformasyon, sonunda sürünme rüptürü.

• Tipik malzemeler: Metaller >0.4 TM (nerede tm = eritme sıcaklığı), türbinlerde nikel bazlı süper alaşımlar gibi.
• Aşamalar:

1. 1. Öncelik (Azalan gerinim oranı)
   2. İkincil (kararlı durum sürünmesi)
   3. Üçüncül (Rüptüre yol açan hızlandırılmış sürünme)

• Sürünme Yaşamı Tahmini: Genellikle Larson - Miller parametresi (LMP) veya Norton - Bailey Yasası.

Örnek: Jet Motor Türbini Bıçakları, Inconel Alaşımlarından Yapılan Bıçaklar Sürünmeye Direniyor 1000° C, Stres rüptür süreleri aşarak 10,000 saat Servis Yükleri altında.

Çevresel Çatlama

Çevre destekli çatlama (EAC) Çevresel etkileşimlerle indüklenen veya hızlandırılan kırığı içerir.

Stres-korozyon çatlaması (SCC):

• Gerilme gerilimi ve belirli bir aşındırıcı ortam altında duyarlı alaşımlarda meydana gelir (Örn., Paslanmaz çelikte klorür kaynaklı SCC).
• Genellikle doğa arası.

Hidrojen kucaklama:

• Hidrojen atomları metallere yayılır, sünekliği azaltmak ve erken kırılmaya neden olmak.
• Yüksek mukavemetli çeliklerde ve titanyum alaşımlarında kritik.

Örneğin, yüksek mukavemetli çelikler (>1200 MPA UTS) özellikle deniz ve denizaltı ortamlarında hidrojen kaynaklı çatlamaya eğilimlidir.

Etki kırığı

Darbe yükleme Yüksek gerinim oranları tanıtıyor, bir malzemenin arıza modunu önemli ölçüde değiştirebilir, genellikle sünekten kırılgan davranışa sürüş.

• Test yöntemleri:

• • Charpy V-Notch Testi (ASTM E23)
  • Izod Etki Testi

• Ölçülen miktar: Kırıktan önce emilen darbe enerjisi (Joule).
• Sünek-Kırıltık Geçiş Sıcaklığı (DBTT) karbon çeliği gibi malzemeler için anahtar bir metriktir.

Örnek: Charpy darbe testleri Hafif çelik emer 200 J oda sıcaklığında ama aşağıda düşer 20 J -40 ° C'de, keskin bir sünek-kırılgan geçişi gösteren.

Özet tablo: Ana kırılma türleri

6. Tasarım için pratik çıkarımlar

Kırılma davranışını anlamak sadece başlangıçtır; Bir sonraki adım, bu bilgiyi şu adrese uygulamaktır Gerçek Dünya Mühendislik Tasarımı.

Bir uçak gövdesi hazırlamak, Tıbbi İmplant, veya bir köprü kiracı, Tasarım mühendisleri kırılma riskleri ve Akıllı mühendislik stratejileri yoluyla başarısızlığı azaltın.

Bu bölüm, bir bileşenin hizmet ömrü boyunca yapısal bütünlüğü sağlamak için kullanılan temel pratik hususları özetlemektedir..

Güvenlik faktörleri ve fazlalık

Güvenlik açısından kritik uygulamalarda, Başarısızlık bir seçenek değil.

Mühendisler kullanıyor güvenlik faktörleri—Tipik olarak 1.5 Ve 4 Sünek metaller için ve kırılgan malzemeler için daha yüksek - maddi davranıştaki belirsizlikleri hesaba katmak, yükleme koşulları, ve üretim kusurları.

Dahası, Tasarımcılar tanıtıyor fazlalık sistemlere. Örneğin:

• Uçak kullanımı Çoklu Yük Yolu Bir bileşen başarısız olursa bunu sağlamak için, Diğerleri yükü taşıyabilir.
• Köprüler ile tasarlanmıştır Arızalı eklemler basamaklı arızaları önleyen.

ASME ve NASA Standartlarına göre, Güvenlik açısından kritik havacılık ve uzay bileşenleri genellikle Hasar Tolerans Sertifikasyonu,

Bir yapının, başarısızlıktan önce belirli sayıda döngü için belirli bir boyutta bir çatlağı sürdürebileceğini kanıtlamak.

Geometri ve stres konsantrasyonları

Düzgün stresli bölgelerde nadiren çatlaklar oluşur. Yerine, Başlıyorlar stres konsantratörleri- Köşeleri izle, delik, kaynak ayak parmakları, veya iplik kökleri - yerel streslerin ortalamayı aşabileceği bir faktör 2 ile 5.

Bunu azaltmak için:

• Fileto iç köşelere eklenir.
• Anahtar deliği kesimleri çatlak ipuçlarını köreltmek için kullanılır.
• Konik geçişler kesitteki ani değişiklikleri azaltmak için kullanılır.

Örnek olarak, 90 ° iç köşeyi bir 5 mm yarıçapı fileto, en yüksek stresi azaltabilir kadar 60%, Dramatik olarak artan yorgunluk ömrü.

Malzeme seçimi

Bir malzeme seçmek sadece güçle ilgili değildir, aynı zamanda dikkatli bir dengeyi içerir.:

• Sertlik (Çatlak yayılmasına karşı direnç)
• Korozyon direnci (özellikle deniz veya biyomedikal ortamlarda)
• Yoğunluk (Kilo duyarlı tasarımlar için)
• Yorgunluk performansı

Örneğin:

• Titanyum alaşımları Mükemmel tokluk ve korozyon direnci sunar, İmplantlar ve havacılık parçaları için ideal.
• Yüksek mukavemetli çelikler Üstün yorgunluk direnci sağlayın, ancak çatlak başlatmayı bastırmak için yüzey işlemleri gerektirebilir.

ASTM testine göre, Ti - 6Al - 4V gibi titanyum alaşımlarının kırılma tokluğu aşabilir 55 Mpa√m, hasar toleransının kritik olduğu durumlarda tercih edilen bir seçim yapmak.

Yaşam döngüsü hususları ve muayenesi

Dayanıklılık için tasarım, çatlakların zaman içinde nasıl başlatılabileceğini ve büyüyebileceğini öngörmeyi de içerir. Bu yaklaşım, olarak bilinen hasara toleranslı tasarım, dahil olmak:

• Planlanan denetimler Tahmin edilen çatlak büyüme oranlarına dayanarak
• Tahribatsız değerlendirme (NDE) Ultrasonik veya X-ışını testi gibi yöntemler
• Değiştirilebilir aşınma bileşenleri kolayca izlenebilir ve değiştirilebilir

Havacılıkta, Boeing 787 kompozit paneller çıplak göze görünen yer altı çatlaklarını tespit etmek için aşamalı dizi ultrasonik kullanılarak rutin olarak denetlenir.

Bu proaktif bakım, güvenliği sağlarken bileşen ömrünü uzatır.

Yüzey mühendisliği ve kalıntı gerilmeleri

Yüzey durumu, çatlak başlatmada önemli bir rol oynar. Pürüzlü yüzeyler, işleme izleri, veya korozyon çukurları genellikle döngüsel yükleme altında başlatma noktaları haline gelir.

Kırılma direncini arttırmak için:

• Atış peening Yavaş çatlak büyümesinin sıkıştırıcı kalıntılarını sokar.
• Kaplamalar beğenmek Eloksal veya Pvd korozyon direncini iyileştirin ve yüzey kusurlarını azaltın.
• Parlatma veya parlatma Yüzeyleri yumuşatır, Yorgunluk ömrünü% 25-50 arttırır.

Örneğin, Geçen otomotiv süspansiyon yayları atış peening sergilemek kadar 200% Yorgunluk direncinde iyileşme, SAE J2441 Standartlarına göre.

7. Deneysel karakterizasyon

Teorik modeller ve simülasyonlar paha biçilmez bilgiler sağlar, . Kırık davranışının gerçek anlayışı fiziksel testlerle başlar.

Deneysel karakterizasyon varsayımları doğrular, Öngörücü modelleri kalibre eder, ve malzeme ve bileşenlerin gerçek dünyadaki yükleme koşulları altında güvenlik ve performans standartlarını karşılamasını sağlar.

Bu bölüm, kırıkları karakterize etmek için en kritik yöntemleri sunar, hem standartlaştırılmış prosedürleri hem de endüstriler arasındaki pratik önemlerini vurgulamak.

Çekme ve basınç testleri

Malzeme başarısızlığı analizinin temelinde Çekme ve basınç testleri. Bu testler, malzemelerin tek eksenli yüklemeye nasıl tepki verdiğini ortaya koymaktadır, gibi anahtar mekanik özelliklerin tanımlanması:

• Verim gücü (A<alt>y</alt>)
• Nihai gerilme mukavemeti (UTS)
• Young’ın Modülü (E)
• Molada Uzatma

Tarafından standartlaştırılmış Astım E8/E8m, Çekme testi tipik olarak, kırılana kadar sabit bir gerinim hızında çekilen köpek kemiği şeklindeki örnekleri kullanır.

Örneğin, ASTM A36 gibi bir yapısal çelik, ~ 400-550 MPa'lık bir UTS ve% 20-25 uzatma gösterebilir.

Sıkıştırma testinde - özellikle seramik veya dökme ütüler gibi kırılgan malzemeler için kritik - örnekler tanımlamak için sıkıştırılır burkulma sınırları Ve sıkıştırma mukavemeti,

Tipik olarak ASTM E9 Standartları altında yürütülür.

Kırık tokluk testi

Bir çatlağın stres altında nasıl davrandığını anlamak için, Mühendisler Performans Kırık tokluk testi, Genellikle kontrollü yüklemeye maruz kalan önceden çatlamış örnekler kullanılarak.

• ASTM E399 Düzlem-suş kırılma tokluğu testini tanımlar, Veren Kritik stres yoğunluk faktörü (K<alt>İc</alt>).
• Sünek malzeme için, . J-Integral Yöntem (ASTM E1820) çatlak büyümesi sırasında doğrusal olmayan enerji dağılmasını hesaplar.

Örneğin, Havacılık ve Uzay Derece Alüminyum Alaşım 7075-T6 K<alt>İc</alt> ~ 25-30 MPa · √m, Bazı ultra sert çelikler aşabilir 100 MPA · √m.

Bu değerler doğrudan hasara toleranslı tasarım hesaplamalarına beslenir, İzin verilen kusur boyutlarının ve muayene aralıklarının belirlenmesi.

Yorgunluk testi

O zamandan beri 90% yorgunluk nedeniyle mekanik arızalar oluşur, Bu test yöntemi önemlidir. Yorgunluk testi, malzemeleri belirlemek için döngüsel yüklemeye maruz bırakır:

• Dayanıklılık sınırı (S<alt>e</alt>)
• Yorgunluk hayatı (N<alt>F</alt>)
• Çatlak yayılma oranı (DA/DN)

Yöntemler içerir:

• Dönen Bükme Testleri
• Eksenel yorgunluk (gerilim -sıkıştırma)
• Sürünme - Yetersiz Etkileşim için Sürünme Yorgunluğu

S - N eğrileri (Stres Vs. döngü) Bir malzemenin tekrarlanan stres altında ne kadar hayatta kalabileceğini ortaya çıkarın.

AISI gibi çelikler için 1045, Yorgunluk sınırı yaklaşık olarak 0.5 × UTS, veya hakkında 250 MPa Tipik güçlü yönler için.

Paris Yasası (DA/DN = C(ΔK)<supmak>M</supmak>) istikrarlı yayılma aşamasında çatlak büyüme oranını tahmin etmeye yardımcı olur - özellikle havacılık ve nükleer bileşenlerde önemlidir.

Etki ve bükülme testi

Etki testi, malzemelerin nasıl tepki verdiğini ölçer birden, yüksek oranlı yükleme, Sismik yükler altında otomotiv çarpışma güvenliği veya yapısal arıza gibi uygulamalarda gerekli.

• Charpy ve Izod Etki Testleri (ASTM E23) Kırık sırasında emilen enerjiyi ölçün, çentik tokluğunu gösteren.
• Sünek çelikler için Charpy değerleri ulaşabilir 80–120 j, oysa kırılgan seramikler emebilir <10 J.

Üç noktalı bükülme testleri, diğer taraftan, ölçmek için kullanılır bükülme mukavemeti Ve Katmanlı veya kırılgan malzemelerde kırık davranışı kompozitler gibi, polimerler, veya laminatlar.

Bu yöntemler, Dinamik veya çok eksenli yükleme altında kırık başlatma, Statik testleri tamamlayan.

Frakografi

Bir kırık olayı tam olarak teşhis etmek için, Mühendisler frakografi- Kırık yüzeylerin ayrıntılı incelenmesi:

• Optik mikroskopi Makro ölçekli çatlak yolu analizi için
• Tarama elektron mikroskopisi (Hangi) Mikroyapısal özellikler için

Fraktografi ortaya koyuyor:

• Kırılgan kırık desenleri (bölünme, nehir desenleri)
• Sünek özellikler (Boşluk birleşiminden çukur rüptürü)
• Yorgunluk çizgileri Döngüsel çatlak büyümesi gösteriyor
• İkincil hasar korozyon veya aşırı yükten

Özet Tablo - Kırık analizinde temel deneysel teknikler

8. Kırık testinin faydaları ve zorlukları

Kırılma testi, modern malzeme değerlendirmesinin ve yapısal bütünlük değerlendirmesinin temel taşıdır..

Mühendislere stres altında bileşen davranışını tahmin etmek için ampirik temel sunar, Felaket başarısızlıklarından kaçının, ve daha güvenli tasarım, Daha güvenilir ürünler.

Fakat, Bu hayati süreç teknik olmadan değil, lojistik, ve finansal engeller.

Bu bölüm araştırıyor çift ​​manzara kırılma testi, önemli olduğunu vurgulamak faydalar kabul ederken karmaşık zorluklar,

Özellikle laboratuvar verilerini gerçek dünyadaki güvenilirliğe çevirirken.

Kırık testinin faydaları

Malzeme seçimini ve yeterliliğini geliştirir

Kırık testi, mühendislerin kritik özellikleri ölçmek kırılma tokluğu gibi (K₁C), yorgunluk hayatı (Nf), ve enerji emilimi.

Bu metrikler, yüksek bahisli uygulamalar için en uygun malzemelerin seçimini yönlendirmek, havacılık kanat sparları gibi, nükleer basınçlı kaplar, veya ortopedik implantlar, Hatanın bir seçenek olmadığı yer.

Örneğin, ASTM F136 TI-6AL-4V ELI Titanyum Tıbbi İmplantlarda kullanılan, in vivo güvenli yük taşıma performansını sağlamak için kırılma tokluğu açısından rutin olarak test edilir.

Tasarım bütünlüğünü doğrular

Kırık testleri gerçek yaşam koşullarını simüle ediyor, Çeşitli yükleme senaryoları altında çatlakların nasıl başlatıldığını ve yayıldığını açıklamak.

Tasarımcılar o zaman Geometriyi optimize et, stres konsantrasyonlarını azaltın, ve uygun güvenlik faktörlerini uygulayın.

Havacılık gibi kritik sektörlerde, Bu içgörü hasara toleranslı tasarım, küçük kusurları kabul eden ancak felaket olmalarını engelleyen.

Düzenleyici uyumluluğu destekler

Birçok endüstri, itibaren otomotiv (ISO 26262) ile havacılık (FAA, EASA), Kırık tokluğu zorunluluk, tükenmişlik, veya malzeme ve bileşen sertifikasının bir parçası olarak etki testi.

Bu standartları karşılamak, paydaşları Ürün güvenilirliği ve güvenlik.

Öngörücü bakım ve yaşam döngüsü yönetimini geliştirir

Kırılma ve yorgunluk verileri dijital ikizler ve öngörücü bakım modelleri, Kalan yararlı hayatı tahmin etmeye yardımcı olmak (Hükmetmek) ve planlanmamış kesinti süresini önleyin.

Veri odaklı bakım programları, hizmet ömrünü% 10-30 artırabilir, Güvenliği korurken yaşam döngüsü maliyetlerini azaltmak.

Malzemelerde ve imalatta yeniliği yönlendirir

Test, nasıl yeni alaşımların, Isı Tedavileri, ve imalat yöntemleri kırık direncini etkiler.

Gelişmiş malzemeleri nitelendirmede önemli bir adımdır, örneğin ek olarak üretilen metaller veya Nano-yapılandırılmış kompozitler, Gerçek dünyadaki dağıtım için.

Kırık testinin zorlukları

Fayda olmasına rağmen, Kırık testi kaynak yoğundur ve mühendislerin ve araştırmacıların dikkatle yönetmesi gereken birden fazla sınırlama oluşturmaktadır..

Örnek hazırlama ve geometrik hassasiyet

Standart test örneklerinin hazırlanması (Örn., kompakt gerginlik veya çubuklar) Hassas işleme ve yüzey kaplama kontrolü gerektirir.

Geometri veya yüzey durumundaki herhangi bir sapma önemli ölçüde Sonuçları Etkiler, özellikle kırık tokluk ve yorgunluk testlerinde.

Çevre Kontrolü ve Gerçekçilik

Kırılma davranışı genellikle bağlıdır sıcaklık, nem, ve yükleme oranı.

Test, anlamlı veri vermek için Türbin Bıçaklarındaki Yüksek Sıcaklıklar veya LNG Tanklarında Kriyojenik Koşullar gibi hizmet koşullarını çoğaltmalıdır..

Sürünme kırığı testleri, örneğin, Gerçek bozunma mekanizmalarını simüle etmek için 600-800 ° C'de binlerce saat boyunca sürekli test gerektirebilir.

Laboratuardan tam bileşenlere ölçeklendirme

Test kuponları genellikle ölçek olarak farklılık gösterir, geometri, ve gerçek bileşenlerden kısıtlama koşulları.

Sonuç olarak, Mühendisler başvurmalı düzeltme faktörleri veya tam ölçekli doğrulama gerçekleştirin, Artan maliyet ve karmaşıklık.

Zaman ve maliyet kısıtlamaları

Yüksek fidelite kırığı testi, özellikle yorgunluk veya sürünme deneyleri, olabilir zaman alıcı ve pahalı.

Tek bir yorgunluk testi için çalışabilir 10⁶ 10⁸ döngü, Bazen tamamlanması haftalar alır.

Maliyet baskısı altındaki sektörlerde, tüketici elektroniği veya endüstriyel makineler gibi, Tüm bileşenler için kapsamlı kırık testi ekonomik olarak uygulanabilir olmayabilir.

Karmaşık Arıza Modlarının Yorumlanması

Kırılma davranışı her zaman basit değildir.

Mikroyapısal özellikler arasındaki etkileşimler, Stres Üç Eksenli, ve çevresel bozulma üretebilir karışık mod arızaları veya tanıyı karmaşıklaştıran ikincil çatlama.

Gibi gelişmiş araçlar SEM Fraktografi, X-ışını bilgisayarlı tomografi, veya dijital görüntü korelasyonu (DIC) bazen kırık mekanizmalarını tam olarak anlamak için gereklidir, Daha fazla maliyet ve analitik çaba eklemek.

8. Çözüm

Kırılma veya kırılma noktası sadece bir malzeme sınırı değildir - bir tasarımdır, emniyet, ve çok disiplinli dikkat gerektiren ekonomik endişe.

Mühendisler, temel mekaniği entegre ederek kırık risklerini etkili bir şekilde yönetebilir ve yapısal bütünlüğü artırabilir, maddi bilim, test, ve öngörücü modelleme.

Malzemeler ve izleme teknolojileri ilerledikçe, Başarısızlıkları tahmin etme ve önleme yeteneği daha da hassas ve proaktif hale gelecektir.
