Forskellige typer castingmetoder: En komplet guide

1. Indledning

I det dynamiske landskab inden for moderne fremstilling, Typer af støbning forbliver en uundværlig proces til omdannelse af råvarer til indviklede komponenter med skræddersyede mekaniske egenskaber.

Fra bilmotorblokke til turbineblad og tandimplantater, Casting understøtter industrier med skalerbarhed, fra prototype med lavt volumen til produktion med høj volumen.

Når globale krav skifter mod letvægt, præcision, og bæredygtighed, Forskellige casting -metoder har udviklet sig til specifikt materiale, Geometrisk, og økonomiske behov.

Denne artikel tilbyder en omfattende og komparativ analyse af de mest fremtrædende casting -teknikker, Undersøgelse af deres tekniske mekanismer, Økonomisk levedygtighed, Miljøfodaftryk, og industrielle applikationer.

2. Hvad er casting?

Grundlæggende principper

Casting er en af ​​de ældste og mest grundlæggende fremstillingsprocesser, Dating mere end 5,000 år.

I kernen, Støbning involverer hældning af smeltet metal i et formet hulrum - hover til som en form - hvor det afkøles og størkner til en ønsket form.

Det endelige produkt, Når den er størknet og ekstraheret, Kan gennemgå yderligere efterbehandling eller bearbejdning for at imødekomme præcise tolerancer og overfladespecifikationer.

De essentielle stadier af casting inkluderer:

1. Mønsterfremstilling - Oprettelse af en kopi af den sidste del (Ofte med ekstra godtgørelser for krympning og bearbejdning).
2. Formforberedelse - danner et hulrum ved hjælp af sand, keramisk, metal, eller skummaterialer.
3. Smeltning og hældning - Opvarmning af metallet til dets smeltede tilstand og introducer det omhyggeligt i formen.
4. Størkning og afkøling - metallet overgår fra væske til fast, At tage formen på hulrummet.
5. Shakeout og efterbehandling - Fjernelse af den størknede støbning fra formen og udførelse af overfladebehandling, rensning, eller bearbejdning.

Casting's rolle i fremstillingen

Casting spiller en central rolle i både prototype og masseproduktion. Dens evne til at håndtere komplekse geometrier, Varierede legeringer, og en bred vifte af størrelser, fra et par gram til flere tons,

Gør det uvurderligt på tværs af sektorer som bilindustrien, rumfart, medicinsk, og energi.

• Prototyping: Hurtige støbningsteknikker, såsom 3D-trykte forme, Aktivér hurtig iteration under produktudvikling.
• Masseproduktion: Højhastighedsstøbning og kontinuerlig støbning kan producere tusinder af komponenter med ensartet kvalitet.

3. Udgifter til mønster-mønster

I fremstilling, Udgifter til udgifter til mønster er bredt anvendt på grund af deres fleksibilitet, omkostningseffektivitet, og kapacitet til at producere indviklede geometrier.

Disse metoder bruger forme, der ødelægges efter hver støbningscyklus, Gør dem ideelle til komplekse design og variable produktionsløb.

Nedenfor er en omfattende analyse af de mest fremtrædende teknikker under denne kategori.

Sandstøbning

Procesoversigt

Sandstøbning er den mest traditionelle og vidt anvendte casting -proces, Regnskab for anslået 60% af alle metalstøbninger over hele verden.

Det involverer pakning af sand omkring et mønster (Normalt lavet af træ eller metal) At danne et formhulrum.

Sandet komprimeres derefter - enten med fugt (Grønt sand) eller kemiske bindemidler (harpiksbundet eller no-bake)—For opretholde mugintegritet under hældning.

Fordele:

• Omkostninger til lavt værktøj og kort ledetid til prototype.
• Skalerbarhed til lille batch til storskala produktion.
• Rummer store støbegods—Nogen vejer over 50 tons.

Begrænsninger:

• Relativt dårlig overfladefinish og dimensionel nøjagtighed (typisk ± 1,6 mm for store dele).
• Høj arbejdsindgang og krav til efterbehandling.
• Modtagelighed for porøsitet, sandindeslutninger, og inkonsekvente kølehastigheder.

Investeringsstøbning (Lost-Wax casting)

Procesoversigt

Investeringsstøbning Tilbyder højdimensionel præcision og overfladekvalitet.

Et voksmønster, lavet ved injektionsstøbning eller 3D -udskrivning, er belagt med ildfast keramisk materiale.

Efter shellhærdning, Voksen er smeltet ud (Derfor navnet Lost-Wax), og smeltet metal hældes i hulrummet.

Fordele:

• Fremragende overfladefinish (RA 1,5-3,2 um) og stramme tolerancer (± 0,1% af længden).
• Velegnet til komplekse geometrier og indre hulrum.
• Kompatibel med højtydende legeringer (F.eks., Inkonel, Cobalt-krom).

Begrænsninger:

• Højere omkostninger og længere ledetid på grund af shell -forberedelse.
• Generelt begrænset til dele under 30 kg På grund af skalstyrke.
• Shell krakning og keramiske indeslutninger, hvis ikke korrekt kontrolleret.

Mistet skumstøbning

Procesoversigt

Mistet skumstøbning erstatter det traditionelle voksmønster med en Polystyrenskum model.

Skummønsteret er indlejret i ubundet sand inden for en kolbe og fordamper ved kontakt med smeltet metal, forlader en ren, Færdig casting.

Fordele:

• Eliminerer behovet for kerner, Forenkling af muggemakning.
• Fremragende til kompleks, Støbegods i ét stykke (F.eks., motorblokke).
• Miljømæssigt fordelagtigt: skum er fuldt fordampet, efterlader minimal rest.

Begrænsninger:

• Lavere mekanisk styrke af skummønstre kan påvirke håndteringen.
• Processtyring er kritisk - fattigt belægning eller komprimering kan føre til defekter.
• Mere almindeligt i aluminiumsstøbning; Mindre almindeligt for høj smeltende legeringer.

Gips og keramisk formstøbning

Procesoversigt

Disse teknikker er niche, men meget nøjagtige alternativer til små dele.

Et mønster er indlejret i gips (Gypsumbaseret) eller keramisk opslæmning. Når formen sætter sig og hærdes, det opvarmes for at fjerne fugt, derefter fyldt med smeltet metal.

Fordele:

• Høj dimensionel præcision og fremragende overfladefinish.
• I stand til at støbe fine detaljer og tynde vægge ned til 0.5 mm.
• Velegnet til prototype og produktion med lav volumen af ​​indviklede dele.

Begrænsninger:

• Begrænset til mindre komponenter På grund af skimmel skrøbelighed.
• Støbtørring og udbrændthed kræver forlænget ledetid.
• Fugtfølsomhed og dårlig termisk ledningsevne kan begrænse materialekompatibilitet.

4. Permanent form og trykdrevne støbningsmetoder

Permanent form og trykdrevne støbningsmetoder imødekommer efterspørgslen efter højere præcision, Bedre gentagelighed, og øget produktionseffektivitet.

Disse metoder anvender holdbare forme - typisk fremstillet af stål eller grafit - der kan modstå flere støbecyklusser,

Gør dem ideelle til bilindustrien, rumfart, og elektronikindustrier, hvor dimensionel nøjagtighed og mekanisk styrke er kritiske.

Die casting

Procesoversigt

Die casting er en højtryksstøbningsmetode, hvor smeltet metal tvinges til stålforme (dør) under højt tryk, typisk lige fra 70 til 700 MPA.

To hovedtyper af maskiner bruges: Hotskammer (Til legeringer med lav smeltning som zink) og Koldkammer (til aluminium, Magnesium, og kobberlegeringer).

Fordele:

• Ekstraordinær dimensionel nøjagtighed (Tolerancer op til ± 0,02 mm).
• Høj produktionshastighed—Up til 1,000 skud i timen I nogle applikationer.
• Glatte overflader (RA 1,5-3,0 um) reducere eller eliminere post-maskiner.
• Velegnet til tyndvægget, Dele med høj volumen.

Begrænsninger:

• Høje indledende matrisomkostninger, typisk $10,000- $ 100.000+, Grænser gennemførligheden for små produktionskørsler.
• Porøsitetsproblemer på grund af hurtig størkning.
• Begrænset til Ikke-jernholdige legeringer.

Tyngdekraft Die Casting

Procesoversigt

I tyngdekraften Die Casting (også kendt som Permanent formstøbning), Smeltet metal hældes i genanvendelige metalforme under tyngdekraften.

I modsætning til støbning, Intet eksternt tryk påføres, Gør det til en mildere proces, der er velegnet til medium-volumen produktion.

Fordele:

• Genanvendelige forme tilbyder bedre Dimensionel konsistens end sandstøbning.
• Forbedrede mekaniske egenskaber i forhold til forbrugsmetoder på grund af finere kornstrukturer.
• Omkostninger til lavere udstyr sammenlignet med trykstøbning.

Begrænsninger:

• Begrænset til Enkle-til-moderate geometrier.
• Mindre egnet til tynde vægge eller komplekse interne funktioner.
• Cyklustider er længere end støbning af højtryksstøbning.

Lavtryksstøbning

Procesoversigt

Ved støbning med lavt tryk, Smeltet metal skubbes ind i formhulen ved at påføre en kontrolleret pres (0.02–0,1 MPa) Fra under en forseglet digel.

Denne opadgående fyldning hjælper med at minimere turbulens og oxiddannelse.

Fordele:

• Reduceret porøsitet og forbedret mekanisk styrke på grund af kontrolleret størkning.
• Velegnet til casting komplekse former med tynde vægge og stramme tolerancer.
• Giver dele med overlegen trykstæthed - ideel for Automotive hjul og ophængsdele.

Begrænsninger:

• Udstyr er dyrere og kræver stram processtyring.
• Primært begrænset til Aluminium og magnesiumlegeringer.
• Formdesign skal redegøre for opadgående metalstrøm og kølegradienter.

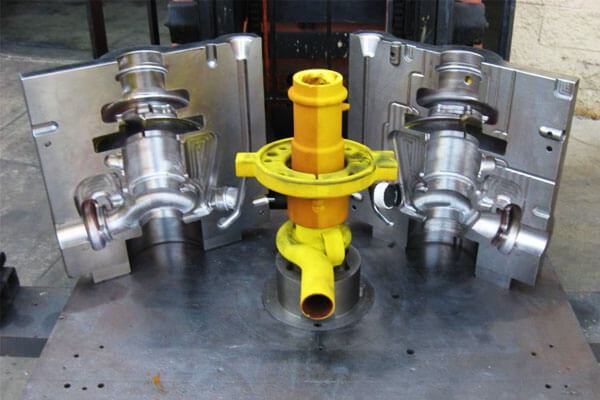

Permanent formstøbning

Procesoversigt

Dette er en bredere kategori, der overlapper med tyngdekraftstøbning, men inkluderer også varianter, hvor kerner eller indsatser bruges.

Smeltet metal hældes i en forvarmet, Overtrukket metalform, Tilladelse af gentagne støbegods med ensartede egenskaber.

Fordele:

• God Dimensionel nøjagtighed og overfladefinish.
• Forbedret træthedsmodstand sammenlignet med sandstøbning.
• Forme levetid på op til 100,000 cykler, Afhængig af materiale og vedligeholdelse.

Begrænsninger:

• Geometrisk kompleksitet er begrænset sammenlignet med brugbare metoder.
• De oprindelige værktøjsomkostninger er højere end sand- eller gipsstøbning.

Centrifugalstøbning

Procesoversigt

Denne metode involverer at spinde en form (enten lodret eller vandret) Mens smeltet metal hældes ind.

Centrifugalkraft fordeler metallet og fjerner urenheder mod den indre diameter.

Fordele:

• Producerer tæt, defektfrie vægge med fine mikrostrukturer.
• Fremragende til cylindriske eller rørformede former som rør, ringe, og lejer.
• Retningsstørrelse fører til forbedrede mekaniske egenskaber.

Begrænsninger:

• Begrænset til symmetriske dele.
• Kræver præcis kontrol af rotationshastighed og hæld hastighed.
• Udstyrsomkostninger og opsætningskompleksitet kan være høj.

Kontinuerlig casting

Procesoversigt

Brugt hovedsageligt i Metallurgisk industri, Kontinuerlig støbning involverer at hælde smeltet metal i en vandkølet form, hvor det størkner, når det bevæger sig nedad (eller vandret) til en konstant hastighed.

Den størknede sektion skæres derefter i længden.

Fordele:

• Ekstremt Høj gennemstrømning og minimalt materialeaffald.
• Fremragende til stål, aluminium, og kobber billetter og plader.
• Lavere energiforbrug end traditionel ingot casting.

Begrænsninger:

• Begrænset til enkle tværsnit som plader, stænger, og rør.
• Indledende opsætningsomkostninger er høje; Kræver Kontinuerlig drift.

5. Hybrid og avancerede støbningsteknikker

Når moderne produktion skubber på for stadig mere komplekse geometrier, Overlegne materialegenskaber, og miljøbevidst produktion, Traditionelle casting -metoder alene kan komme til kort.

Som svar, en pakke med Hybrid og avancerede casting -teknologier er dukket op, Udnyttelse af innovationer i trykstyring, Vakuummiljøer, materialevidenskab, og additivfremstilling.

Disse avancerede metoder transformerer ikke kun prototyping og lavvolumenproduktion, men integreres også i højtydende industrielle applikationer.

Lad os udforske de mest effektive af disse avancerede støbningsteknikker:

Vakuumstøbning

Oversigt

Vakuumstøbning, Også kendt som vakuumassisteret harpiksstøbning eller vakuuminvesteringsstøbning, involverer at fjerne luft og gas fra formhulen før eller under hældningsprocessen, Oprettelse af en Miljø med lavt tryk (typisk nedenfor 0.1 MPA) For at minimere porøsitet og forbedre casting -troskab.

Fordele:

• Markant reduceret porøsitet, Forbedring af træthedsstyrke og forseglingsintegritet.
• Overlegen overfladefinish og dimensionel nøjagtighed - ideel for Aerospace -turbineblade, biomedicinske implantater, og avanceret elektronik.
• Aktiverer casting af reaktive metaller som titanium, som ville oxidere under atmosfæriske forhold.

Begrænsninger:

• Høje omkostninger til udstyr og processtyring.
• Begrænset til Små til medium delstørrelser På grund af vakuumkammerstørrelse.

Klemstøbning og halvfast metalstøbning (SSM)

Klem casting

I denne proces, Smeltet metal hældes i en matrice og udsættes for højt tryk (50–150 MPa) Under størkning. Dette tryk eliminerer krympning af porøsitet og forfiner kornstrukturen.

Semi-solid metalstøbning

SSM involverer støbning af legeringer, der delvist er størknet (opslæmning fase), Tilladelse Næsten-netformet Produktion med forbedret strømningsadfærd og mikrostrukturkontrol.

Fordele:

• Producerer smedlignende mekaniske egenskaber i støbte komponenter.
• Fremragende til Strukturelle dele i bil- og rumfartssektorer.
• Reducerer post-maskiner ved at opnå stramme tolerancer og minimal varpage.

Begrænsninger:

• Valg af legering er begrænset - fælles med aluminium og magnesiumlegeringer.
• Komplekse udstyr og temperaturstyringssystemer er påkrævet.

Additiv-assisteret støbning (3D Trykt forme og mønstre)

Oversigt

Konvergensen af ​​casting og additiv fremstilling (ER) Tilbyder hidtil uset fleksibilitet.

Teknikker såsom bindemiddeljetting og stereolitografi (SLA) bruges til at producere Sandforme, Voksmønstre, eller keramiske skaller med høj præcision og tilpasning.

Fordele:

• Hurtig prototype: Formproduktionstid reduceret med 70%.
• Tillader Komplekse interne geometrier, Konformale kølekanaler, og topologioptimerede design.
• Ideel til Lavvolumen og stærkt tilpassede dele.

Applikationer:

• Luftfartsbeslag, Pumpehuse, og turbinekomponenter.
• Brugerdefinerede tand- og medicinske implantater.

Reaktiv og infiltrationsstøbning

Reaktiv støbning

Brugt primært i produktionen af Keramiske matrixkompositter (CMCS er den bedste),

Reaktiv støbning involverer kemiske reaktioner mellem det smeltede metal og skimmel eller infiltreret keramisk præform til at danne ny, Materialer med høj ydeevne.

Infiltrationsstøbning

I denne teknik, smeltet metal infiltrerer en porøs præform lavet af keramik eller grafit.

Ved afkøling, Resultatet er en Metalmatrixkomposit (MMC) med skræddersyet mekanisk, Termisk, eller bære egenskaber.

Fordele:

• Aktiverer Funktionelt klassificerede materialer (FGMS)—Sifferentielle egenskaber i forskellige sektioner.
• Brugt i forsvar, nuklear, og rumfart applikationer, der kræver ekstrem ydeevne.

Begrænsninger:

• Højt specialiseret og dyrt.
• Streng kontrol over materiel reaktivitet og formsammensætning er vigtig.

Nye tendenser og innovationer

Fremtiden for avanceret casting ligger i Digital integration, bæredygtighed, og multimaterialefunktioner. De vigtigste innovationer inkluderer:

• Smart casting med realtidsprocesovervågning Brug af AI- og IoT -sensorer.
• Hybrid Am-casting-arbejdsgange til skimmelindsatser med indbygget termisk regulering.
• Grøn casting teknikker, Reduktion af VOC -emissioner, og anvendelse af bionedbrydelige bindemidler.

6. Materialer og legeringshensyn

I en verden af ​​metalstøbning, Valg af materiale er lige så afgørende som selve valget af casting -proces.

De Termisk opførsel, Flowbarhed, Krympningsegenskaber, reaktivitet, og Stivningsprofil af hver legering påvirker direkte mugdesign, casting succesrate, og slutproduktets ydeevne.

I dette afsnit, Vi vil udforske begge egenskaber jernholdige og ikke-jernholdige legeringer og evaluere, hvordan de interagerer med forskellige casting -metoder.

Jernholdige legeringer

Jernholdige legeringer, Primært bestående af jern og forskellige mængder kulstof- og legeringselementer,

Dominer tunge industrielle applikationer på grund af deres styrke, slidstyrke, og omkostningseffektivitet.

Støbejern

Støbejern er opdelt i grå, Dukes, og formbart støbejern, hver med forskellige grafitstrukturer, der påvirker mekanisk ydeevne.

• Grå støbejern: Indeholder flake grafit; Fremragende til vibrationsdæmpning og trykstyrke. Almindelig i motorblokke og maskinbaser.
• Duktilt støbejern (Nodulær): Funktioner sfæriske grafitknudler; Overlegen trækstyrke og påvirkningsmodstand.
• Formbart jern: Varmebehandlet hvidt jern; God til lille, Holdbare dele som parenteser og koblinger.

Bedste casting -metoder: Sandstøbning (Alle typer), Centrifugalstøbning (Til rør og bøsninger).

Støbt stål

Støbt stål, især kulstofstål, Lavlegeret stål, og Rustfrit stål, Tilbyder en gunstig sejhedsbalance, svejsbarhed, og modstand mod slid.

• Smeltepunkt: ~ 1.425–1.540 ° C.
• Udfordringer: Høj krympning og oxidationstendens kræver præcise port- og udluftningssystemer.
• Applikationer: Gear, minedrift udstyr, kraftigt maskiner.

Foretrukne metoder: Investeringsstøbning (til præcision), sandstøbning (til tunge dele), Vakuumstøbning (For stål i rumfart).

Ikke-jernholdige legeringer

Ikke-jernholdige legeringer, inklusive aluminium, kobber, Magnesium, zink, og titanium, Tilby lette og korrosionsbestandige alternativer, især i bilindustrien, rumfart, og elektronik.

Aluminiumslegeringer

Aluminium er et af de mest almindeligt støbte ikke-jernholdige metaller på grund af dens fremragende castability, Korrosionsmodstand, og lav densitet (~ 2,7 g/cm³).

• Typer: A356, 319, 6061 (Al-si-mg/med legeringer)
• Egenskaber: Høj fluiditet, Lavt smeltepunkt (~ 660 ° C.), God bearbejdelighed.
• Applikationer: Motorkomponenter, huse, Strukturelle rammer.

Ideelle casting -metoder: Die casting, Tyngdekraft Die Casting, Lavtryksstøbning, Permanent formstøbning.

Magnesiumlegeringer

Magnesium er Leteste strukturelle metal (Densitet ~ 1,74 g/cm³) og er vidt brugt i bilindustrien og rumfarten til vægttab.

• Begrænsninger: Tendens med høj oxidation under smeltning.
• Applikationer: Transmissionssager, Flysdele, Håndholdt elektronik.

Egnede metoder: Højtryksstøbning, sandstøbning (med beskyttende atmosfære), Vakuum die støbning.

Kobberlegeringer

Kobber-baserede legeringer, såsom bronze og messing, Udstilling overlegen termisk og elektrisk ledningsevne sammen med god slidstyrke.

• Smeltepunkter: Messing ~ 900–940 ° C., Bronze ~ 950–1,050 ° C.
• Applikationer: VVS -fittings, Elektriske stik, Kunstneriske og arvestøbninger.

Foretrukne metoder: Sandstøbning, Investeringsstøbning, Centrifugalstøbning (Til lejer og bøsninger).

Zinklegeringer

Zinklegeringer (ligesom) værdsættes for deres Fremragende fluiditet, Tyndvægsstøbningskapacitet, og Lavt smeltepunkt (~ 420 ° C.).

• Fordele: Komplekse geometrier, Hurtige cyklustider, lavt energiforbrug.
• Applikationer: Forbrugerelektronik, Automotive hardware, Dekorative dele.

Optimal proces: Højtryksstøbning.

Titanium og højtydende legeringer

Titanium og dets legeringer, såsom Ti-6al-4v, er kendt for deres Forholdet med høj styrke og vægt, Korrosionsmodstand, og Biokompatibilitet.

• Smeltepunkt: ~ 1.670 ° C.
• Udfordringer: Høj reaktivitet kræver inerte miljøer under støbning.
• Applikationer: Medicinske implantater, Luftfartsfastgørelseselementer, Performance Automotive Parts.

Anbefalede metoder: Vakuuminvesteringsstøbning, Centrifugalstøbning, reaktiv støbning med keramiske forme.

7. Teknisk sammenligning og udvælgelseskriterier

Valg af den relevante casting-metode er ikke en beslutning i én størrelse, der passer til alle.

Det kræver en nuanceret forståelse af tekniske krav, økonomiske begrænsninger, Del geometri, Materiel kompatibilitet, Produktionsvolumen, og miljømæssige konsekvenser.

I dette afsnit, Vi giver en omfattende komparativ analyse af større casting -metoder ved hjælp af Kvantificerbare og kvalitative kriterier

At guide materielle ingeniører, designere, og indkøbsspecialister til at vælge den mest passende proces til deres anvendelse.

Dimensionel nøjagtighed og overfladekvalitet

Dimensionel tolerance og overfladefinish er kritisk for at reducere omkostningerne efter behandlingen og sikre delfunktionalitet, Især i rumfart, medicinsk, og bilkomponenter.

Casting -metode	Typisk tolerance	Overfladefinish (Ra, µm)
Sandstøbning	± 1,5–3,0 mm	6.3–25
Investering (Mistet wax)	± 0,1–0,5 mm	1.6–6.3
Die casting	± 0,1–0,25 mm	1.6–3.2
Tyngdekraft Die Casting	± 0,5–1,0 mm	3.2–6.3
Mistet skumstøbning	± 0,25–1,0 mm	3.2–12,5
Vakuumstøbning	± 0,05–0,3 mm	1.6–3.2

Produktionsvolumen og enhedsomkostninger

Casting Method Economics afhænger stærkt af værktøjsinvesteringer, Skimmel levetid, cyklustid, og opsætningskompleksitet.

Støbningstype	Bedst til produktionsvolumen	Værktøjsomkostninger	Enhedsomkostninger (Ca.)
Sandstøbning	Lav til medium	Lav	Moderat
Investeringsstøbning	Lav til medium	Medium	Høj
Die casting	Medium til høj	Høj	Lav
Tyngdekraft Die Casting	Medium	Medium	Moderat
Lavtryksstøbning	Medium til høj	Høj	Moderat
3D trykt formstøbning	Prototype til lav	Meget lav	Høj

Ledetid og værktøjsfleksibilitet

Tid til marked er afgørende for industrier, der kræver hurtig iteration og prototype.

• Hurtigste opsætning: 3D Trykt forme og sandstøbning-minimal værktøj eller cad-til-del-arbejdsgang.
• Længste opsætning: Die casting og investeringsstøbning - kræver forme bearbejdning, Voksmønsterværktøj, eller shell-building.

Mekaniske egenskaber og defektsfølsomhed

Mekanisk ydeevne påvirkes af mikrostruktur, porøsitet, og størkningskontrol.

Støbningstype	Typiske defekter	Styrkepotentiale
Sandstøbning	Gasporøsitet, indeslutninger	Moderat (postbehandlet)
Investeringsstøbning	Krympning, Keramiske indeslutninger	Høj
Die casting	Porøsitet, Koldt lukker	Moderat (forbedret med vakuum)
Lavtryksstøbning	Reduceret porøsitet, endda fyld	Høj
Vakuumstøbning	Minimal porøsitet	Meget høj
Klem casting	Fin korn, Porøsitet næsten nul	Enestående

Energieffektivitet og miljøpåvirkning

Bæredygtighed er en stadig vigtigere faktor i valg af støbningsmetode.

• Energikrævende: Die casting (Højtryksmaskiner), Investeringsstøbning (Høj-temp-ovne).
• Energieffektiv: Sandstøbning (lave smeltehastigheder), 3D Trykt forme (Ingen fysisk værktøj).
• Miljøvenlig: Mistede skum og grønne sandprocesser (genanvendelige medier, lavere emissioner).
• Generering af høj affald: Traditionelle udgifter til forme på grund af engangsformularbrug.

Processvalgsmatrix

Her er en forenklet matrix, der kombinerer nøgleegenskaber for at hjælpe beslutningstagningen:

8. Fordele ved casting

Den grundlæggende styrke ved casting ligger i sin Evne til at producere komplekse geometrier,

imødekomme en lang række materialer, og Skala effektivt fra prototype til masseproduktion. Nedenfor er en dybdegående analyse af dens primære fordele.

Komplekse former og designfleksibilitet

En af de mest betydningsfulde fordele ved casting er dens Uovertruffen kapacitet til at producere komplekse interne og eksterne geometrier I en enkelt operation.

Indviklede funktioner såsom Interne hulrum, Tynde vægge, hule strukturer, og Teksturerede overflader kan opnås uden behov for omfattende sekundær bearbejdning.

• For eksempel, Investeringsstøbning og mistet skumstøbning Tillad oprettelse af dele med næsten netto-form præcision og stram dimensionel kontrol, reducerer ofte behovet for efterbehandling.
• Komplekse rumfartskomponenter som turbineblad og bilcylinderhoveder kastes rutinemæssigt på grund af deres komplicerede kølekanaler og interne strukturer.

Denne designfrihed reducerer samlingstiden, minimerer materialeaffald, og åbner muligheder for let design, Især når du arbejder med ikke-jernholdige og højtydende legeringer.

Materiel alsidighed

Casting understøtter et stort spektrum af jernholdigt og Ikke-jernholdige legeringer, inklusive dem, der er vanskelige eller umulige at maskinen,

såsom Høj kulstofstål, Superalloys, og reaktive metaller ligesom Titanium og Magnesium.

• Rustfrit stålkvaliteter (304, 316, 2205) støbes rutinemæssigt til korrosionsbestandige dele.
• Aluminium- og magnesiumlegeringer er ideelle til at kaste lette bil- og rumfartskomponenter.
• Eksotiske materialer som Hastelloy, Inkonel, og Niti Legeringer for formhukommelse kan støbes ved hjælp af avancerede vakuum- eller investeringsteknikker.

Dette gør casting til en ideel proces til både generelle applikationer og højt specialiserede sektorer såsom biomedicinske implantater, Kemisk behandling, og marine systemer.

Omkostningseffektivt til store og små produktionskørsler

Støbning er økonomisk levedygtig for begge Prototype af små batch og Produktion med høj volumen:

• For masseproduktion, processer som Die casting Tilby ekstremt lave omkostninger pr. Enhed på grund af hurtige cyklustider og automatisering.
• For korte løb eller brugerdefinerede dele, Sandstøbning eller 3D-trykte forme giver fleksible, løsninger med lav investering.

Desuden, evnen til at Konsolider dele til en enkelt støbning reducerer antallet af led og fastgørelsesmidler, Sænkning af monterings- og inspektionsomkostninger, mens du forbedrer produktets pålidelighed.

Skalerbarhed og størrelsesområde

Støbning kan producere dele, der spænder i størrelse fra Små præcisionskomponenter (under 10 gram) til gigantiske strukturelle dele, der vejer flere tons.

Denne skalerbarhed er uovertruffen ved de fleste andre fremstillingsmetoder.

• Kontinuerlig casting bruges til at producere kilometer lange stålbilleder og plader.
• Sandstøbning producerer massive komponenter til vindmøller, Skibsmotorer, og tunge maskiner.
• Centrifugalstøbning bruges i lang, sømløse rør og bøsninger.

En sådan fleksibilitet gør casting uundværlig for industrier, der kræver begge Strukturel styrke og Geometrisk præcision i forskellige skalaer.

Udnyttelse af høj materiale og reduceret affald

Casting er iboende mere Materialeffektiv end subtraktive metoder som bearbejdning. Produktion af næsten netto-form reducerer mængden af ​​krævet råmateriale og minimerer skrot.

• I Tyngdekraft Die Casting og Lavtryksstøbning, Omhyggeligt designede gatingssystemer og optimeret formgeometri forbedrer udbyttet.
• Brugen af Genanvendelige støbematerialer (F.eks., sand, voks, og skum) og genmeltning af graner og stigerør øger yderligere materialeffektivitet.

I sammenligning med CNC -bearbejdning, som ofte fjerner over 50% af den originale bestand, Støbning resulterer typisk i Materialeudnyttelseshastigheder ovenfor 90%.

Kompatibilitet med automatisering og digitalisering

Moderne casting -teknikker er i stigende grad integreret med Industri 4.0 praksis:

• Automatiseret formhåndtering, Robotisk hældning, og Procesovervågning i realtid har gjort støbning og sandstøbning markant mere effektiv og konsekvent.
• Simuleringssoftware Hjælper med at forudsige og undgå defekter som krympningsporøsitet, Koldt lukker, og misruns.
• Additiv-assisteret støbning (F.eks., 3D-trykte mønstre og forme) forkorter ledtider og muliggør hurtig prototype af nye designs.

Denne digitale integration sikrer større kvalitetskontrol, Hurtigere produktudviklingscyklusser, og lavere menneskelige fejlhastigheder.

Fremragende mekanisk ydeevne med skræddersyede egenskaber

Mange casting -processer, især Vakuumstøbning, klem casting, og Centrifugalstøbning,

Tillad Raffinerede kornstrukturer og kontrolleret størkning, fører til forbedrede mekaniske egenskaber:

• Retningsstørrelse I turbineblad forbedrer træthedens liv og høj temperatur modstand.
• Klem casting Reducerer porøsitet og resulterer i dele med høj densitet med overlegen styrke og duktilitet.
• Støbt rustfrit stål matcher eller overskrider ofte korrosion og mekaniske ydeevne for deres smede kolleger, når de behandles korrekt.

Dette gør casting ideel til bærende, trykholdig, og temperaturfølsom applikationer.

9. Ulemper ved casting

Dette afsnit skitserer de primære ulemper ved casting fra teknisk, økonomisk, og miljømæssige synspunkter.

Defektfølsomhed og kvalitetsvariabilitet

Den måske mest vedvarende udfordring i casting er dens Modtagelighed over for mangler, som kan påvirke den endelige dels integritet og ydeevne væsentligt. Almindelige defekter inkluderer:

• Porøsitet (gas eller krympningsinduceret),
• Koldt lukker (ufuldstændig fusion),
• Varme tårer (revner under afkøling),
• Indeslutninger (Ikke-metalliske forurenende stoffer),
• Misruns og Warpage.

Disse mangler opstår ofte fra problemer i mugdesign, metalstrøm, temperaturgradienter, eller forurening.

Begrænset dimensionel nøjagtighed og overfladefinish (I visse metoder)

På trods af fremskridt i processer med høj præcision som investeringsstøbning og die casting,

Mange traditionelle metoder - især sandstøbning og Gipsformning—For relativt lav dimensionel nøjagtighed og Rough overfladefinish.

• Surface Roughness -værdier i Grøn sandstøbning kan variere fra Ra 6.3 til 25 µm, kræver yderligere bearbejdning.
• Dimensionelle tolerancer er ofte bredere, med It13 til It16 Karakterer er almindelige, sammenlignet med It6 til it8 i bearbejdning.

For dele, der kræver fine overfladeteksturer, snævre tolerancer, eller højtydende pasninger, Sekundære operationer såsom slibning eller CNC -efterbehandling er ofte uundgåelige, derved øges omkostninger og ledetid.

Værktøjs- og formomkostninger (For visse metoder)

Mens Udgifter til forbrug som sandstøbning er relativt billige at oprette,

Permanente-form processer såsom Die casting, Lavtryksstøbning, og Tyngdekraft Die Casting involvere Væsentlige forhåndsværktøjsinvesteringer.

• Die støbning forme kan koste $10,000 til $100,000+, Afhængig af kompleksitet og størrelse.
• Ledetider til værktøjsfremstilling kan variere fra 4 til 12 uger, Potentielt forsinkelse af introduktion af nyt produkt.

Lang afkøling og størkningstid (I store eller komplekse støbegods)

Termisk styring er en anden vigtig ulempe, Især til støbegods i stor skala eller tyk sektion. De Stivningsprocessen kan være langsom, Nogle gange tager flere timer til dage afhængigt af delstørrelse, materiale, og formstype.

• For eksempel, støbegods overskrides 1 ton i vægt kan kræve forlængede opholdstider i formen for at undgå interne spændinger og deformation.
• Ujævn afkøling kan også introducere Restspændinger, fører til revner eller forvrængning under bearbejdning eller brug af tjeneste.

Materielle begrænsninger og legeringsbegrænsninger

Visse casting -metoder er Uegnet til specifikke legeringer På grund af deres smeltende egenskaber, reaktivitet, eller mekaniske krav:

• Die casting er typisk begrænset til Ikke-jernholdige metaller (aluminium, Magnesium, zink).
• Vakuumstøbning og reaktiv metalstøbning kræver dyrt udstyr og inerte atmosfærer.
• Materialer med højt kulstofindhold eller overdreven legeringselementer kan adskille eller revne Under casting, Reduktion af mekanisk ydeevne.

Desuden, Avancerede legeringer som Super duplex rustfrit stål eller Nikkelbaserede superlegeringer kræver ofte Specialiserede formmaterialer, forvarmning,

og Poststøbende varmebehandling For at opnå optimale resultater, derved øge produktionskompleksiteten og omkostningerne.

Iboende begrænsninger i mekaniske egenskaber (i nogle processer)

Selvom casting kan give stærk, Holdbare dele, i mange tilfælde, Støbte komponenter er ringere i mekanisk styrke Sammenlignet med forfalskede eller smede kolleger:

• Støbte dele kan have lavere duktilitet, Mindre påvirkningsmodstand, og reduceret træthedsliv På grund af kornstørrelse, indeslutninger, og mikrosegregation.
• Som-støbte mikrostrukturer kræver ofte omfattende varmebehandling For at forbedre sejhed og eliminere resterende spændinger.

Derfor, I applikationer hvor Høj mekanisk pålidelighed er vigtigst, Alternative processer som smedning, pulver metallurgi, eller bearbejdning fra smedestil kan foretrækkes.

10. Industrielle anvendelser af casting

Casting spiller en central rolle på tværs af moderne industri, leverer komponenter, der imødekommer krævende mekanisk, Termisk, og geometriske krav.

Fra store volumen-bildele til ultra-præcise luftfart og medicinske implantater, Alsidigheden af ​​casting -teknologier gør det muligt for producenterne at optimere design, materiel brug, og produktionsøkonomi.

Dette afsnit udforsker de vigtigste industrielle sektorer, hvor casting ikke kun er relevant, men vigtig.

Bilindustri

De bilindustrien Industrien er en af ​​de største forbrugere af rollebesætninger globalt, drevet af behovet for letvægtning, omkostningseffektivitet, og skalerbarhed.

• Sandstøbning er vidt brugt til motorblokke, Cylinderhoveder, og Differentialhuse, hvor størrelse og termisk ydeevne er kritisk.
  For eksempel, En typisk støbejernsmotorblok vejer 50–100 kg og kræver dimensionel tolerance i området IT13 - It15.
• Højtryksstøbning (HPDC) dominerer i produktionen af Transmissionshuse, Gearkasser, og parenteser, især i aluminium og Magnesiumlegeringer,
  på grund af deres gunstige styrke-til-vægtforhold og hurtige cyklustider.
• Mistet skumstøbning anvendes i stigende grad i komplekse indsugningsmanifolds og Underrammer, Understøttende designfleksibilitet og integration af flere komponenter.

Rumfart og forsvar

I rumfart, Støbning er uundværlig for at skabe højtydende komponenter, der skal udholde ekstreme miljøer, mens de forbliver let og geometrisk præcise.

• Investeringsstøbning (mistet wax) er den valgte metode til Turbineblad, skader, og Brændstofdyser i Nikkelbaserede superlegeringer,
  hvor tolerancer over ± 0,05 mm og overlegen krybningsmodstand er kritisk.
• Vakuumstøbning muliggør produktion af Strukturelle titaniumkomponenter, såsom Airframe -stik og Landingsudstyrsbeslag, Ved at minimere iltforurening og porøsitet.
• Centrifugalstøbning finder anvendelse i roterende ringe, sæler, og Jet Engine -liners, Hvor ensartet densitet og kornorientering forbedrer træthedsstyrken.

Støbning i rumfart kræver fuld overensstemmelse med AS9100, Nadcap, og andre strenge certificeringer, understreger sin kritiske pålidelighedsrolle.

Tungt udstyr og maskiner

Den tunge maskinsektor - min, konstruktion, landbrugs, og energi-relaterer stærkt på store støbte komponenter på grund af deres mekaniske robusthed og omkostningseffektivitet i lav- til midtvolumenproduktion.

• Grønt sand og kemisk bundet sandstøbning bruges til Gearkassehuse, pumpelegemer, og ventilblokke, typisk i grå eller Duktilt jern, På grund af deres vibrationsdæmpning og slidbestandighed.
• Permanent formstøbning er velegnet til Diesel -motordele, Hydrauliske komponenter, og parenteser, hvor forbedret overfladekvalitet og træthedsstyrke kræves.
• Støbegods overskrides 5,000 kg er almindelige i denne sektor, Nødvendelse af robuste skimmelsystemer og langvarig størrelse af størkning.

OEM'er bruger både internt og outsourcede casting-operationer til understøttelse af udstyrets holdbarhed i robuste miljøer.

Olie & Gas og petrokemisk

I olie- og gasindustrien, støbte komponenter skal udholde højt tryk, ætsende medier, og temperaturekstremer.

• Centrifugalstøbning er ansat til at producere rør, rør, og foringer i korrosionsbestandige legeringer såsom Duplex rustfrit stål (F.eks., 2205, 2507).
• Mistet voksstøbning leverer præcis Ventillegemer, skader, og stik i Super duplex eller Inkonel, som tilbyder overlegen pitting modstand og mekanisk styrke.
• Sandstøbning bruges til større komponenter som Wellhead -huse og Subsea manifolds.

Komponenter skal mødes API, NACE, og ISO 15156 Standarder for hydrogensulfidmiljøer, understreger behovet for defektfrie støbegods og efterbehandlingsvarmebehandling.

Medicinske og tandlægeenheder

Casting muliggør produktion af biokompatibel, Patientspecifikke komponenter med enestående overfladekvalitet og geometrisk nøjagtighed.

• Vakuuminvesteringsstøbning bruges til Ortopædiske implantater (hofte stængler, knækomponenter) og Kirurgiske instrumenter, typisk i 316L Rustfrit stål, Co-cr legeringer, eller Ti-6al-4v.
• Additiv-assisteret støbning (3D Trykt forme) tillader hurtig udvikling af Brugerdefinerede tandrammer, Protetik, og Craniofacial implantater baseret på individuelle CT -scanninger.

Denne branche kræver stram kontrol over overfladen ruhed (Ra < 1.6 µm), porøsitet, og forurening for at mødes FDA, ISO 13485, og ASTM F75/F136 Specifikationer.

Marine og skibsbygning

Marine Miljøer stiller ekstreme krav til materialer, Især for korrosion og påvirkningsmodstand.

• Sandstøbning og Tyngdekraft Die Casting bruges til propeller, ror systemer, og pumper, ofte i bronze, Rustfrit stål, eller Ni-al-bronze.
• Centrifugalstøbning muliggør produktion af Stern rør og skaft ærmer, Leverer tætte strukturer til træthedsbelastning og eksponering for havvand.

Støbte marine komponenter skal opfylde standarder som DNV-gl, Abs, og Lloyds register, Med lang servicelevetider og minimal vedligeholdelse.

Forbrugerprodukter og elektronik

Selvom mindre synlig, Casting bidrager også til forbrugersektoren ved at muliggøre masseproduktion af kompliceret, Omkostningsfølsomme komponenter.

• Die casting er fremtrædende i Smartphone -rammer, Laptop hænger sammen, og Kamerahuse, hvor zink og Magnesiumlegeringer Tilbyde tyndvægspræstation og fremragende dimensionel kontrol.
• Investeringsstøbning bruges i Luksushardware, vandhaner, og smykker, hvor overfladefinish og fin detaljer er kritiske.

Elektronik kræver høj termisk ledningsevne, Emi -afskærmning, og designminiaturisering - som alle kan løses via præcisionsstøbning.

11. Casting vs.. CNC -bearbejdning

Som to af de mest grundlæggende fremstillingsteknologier, støbning og CNC -bearbejdning krydser ofte i produktionslivscyklussen.

Imidlertid, Deres forskellige tilgange - danner materiale til form kontra fjernelse af materiale for at opnå præcision - skaber forskellige fordele og begrænsninger.

At forstå deres komparative styrker er vigtigt for at vælge den optimale metode baseret på designkompleksitet, bind, materiale, koste, og præstationskrav.

Sammendragssammenligningstabel

Kriterier	Casting	CNC -bearbejdning
Kompleksitet af interne funktioner	Fremragende (Især investeringsstøbning)	Begrænset uden kompleks værktøj
Dimensionel nøjagtighed	Moderat til høj (Afhænger af processen)	Meget høj (± 0,01 mm)
Overfladefinish	Moderat (RA 3,2-25 um)	Fremragende (Ra < 0.8 µm)
Indledende værktøjsomkostninger	Høj	Lav
Produktionsvolumen egnethed	Medium til høj	Lav til medium
Lejetid til opsætning	Længere (Formproduktion krævet)	Kort (Hurtig cad-til-del-overgang)
Materielt affald	Lav (genanvendeligt overskud)	Høj (op til 70% affald til komplekse dele)
Energiforbrug	Høj (smelte ovne)	Moderat (Men materialekrævende)

12. Konklusion

Efterhånden som industrier udvikler sig mod højeffektivitet, Præcisionsdrevet fremstilling, Valget af støbningsmetoder skal afbalancere kvalitet, koste, og bæredygtighed.

Ved at forstå de nuancerede styrker og begrænsninger for hver proces, Fra sandstøbning til lavtryks- og hybridinnovationer,

Ingeniører og producenter kan tage informerede beslutninger, der er i overensstemmelse med præstationsmål og miljølandater.

Med fortsat fremskridt inden for digital simulering, Additivfremstilling, og legeringsdesign,

Fremtiden for casting ligger i adaptiv, Integrerede løsninger, der fletter traditionelt håndværk med avanceret teknologi.



Langhe er det perfekte valg til dine produktionsbehov, hvis du har brug for høj kvalitet Metalstøbningstjenester.

Kontakt os i dag!



Artikelreference：https://www.xometry.com/resources/casting/types-of-casting/
