Wat is een regelklep?

1. Invoering

De regelklep is het primaire eindregelelement in de meeste geautomatiseerde processystemen: het ontvangt een commando van een controller en moduleert een stroompassage om procesvariabelen zoals debiet te regelen, druk, temperatuur en niveau.

Correcte selectie, maatvoering, bediening en integratie van regelkleppen bepalen de lusstabiliteit, Productkwaliteit, energieverbruik en veiligheid;

omgekeerd, een ondergespecificeerde of slecht onderhouden klep is een vaak voorkomende oorzaak van oscillatie, doorvoerverlies en ongeplande shutdowns.

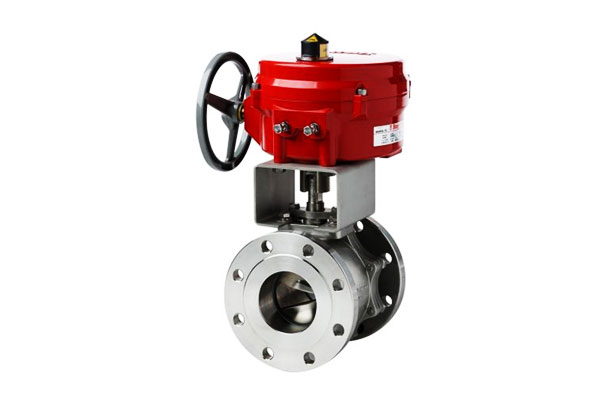

2. Wat is een regelklep

A regelklep is een mechanisch apparaat dat de snelheid van de vloeistofstroom regelt, druk, niveau, of temperatuur binnen een processysteem door de stroomdoorgang te variëren als reactie op een stuursignaal.

Het dient als laatste controle-element in een geautomatiseerde regellus: het uitvoeren van de beslissingen van controllers om procesvariabelen op de gewenste instelpunten te houden.

In tegenstelling tot aan/uit isolatiekleppen, regelkleppen werken in a continu modulerende modus, waardoor nauwkeurige aanpassing van de stroom mogelijk is om een ​​stabiele procescontrole te bereiken.

Ze worden doorgaans aangedreven door pneumatisch, elektrisch, of hydraulische actuatoren, die een signaal vertalen (Bijv., 4–20 mA of 3–15 psi) in klepbeweging.

Belangrijke functies

• Dynamische stroommodulatie — Geeft nauwkeurig, proportionele bediening in plaats van een eenvoudige open/dicht-bediening.
• Geautomatiseerde activering - Maakt gebruik van pneumatisch, elektrisch, of hydraulische actuatoren voor snelle en herhaalbare positionering.
• Slimme controle-integratie — Uitgerust met digitale klepstandstellers (HART, Stichting Veldbus, Profibus) voor diagnostiek, feedback, en voorspellend onderhoud.
• Procescompatibiliteit — Ontworpen om gassen te verwerken, vloeistoffen, stoom, of slurries onder grote druk (vacuüm aan 700 bar) en temperatuur (−200 °C tot 600 ° C) reeksen.
• Veiligheid en betrouwbaarheid — Vaak geconfigureerd met fail-safe posities (fail-open, mislukt gesloten, op zijn plaats mislukt) om de systeemintegriteit te garanderen tijdens stroom- of signaalverlies.

3. Kerncomponenten en hoe ze werken

Een regelklep is meer dan een simpele stroombegrenzer; het is een mechanisch systeem samengesteld uit verschillende onderling afhankelijke componenten, elk ontworpen om nauwkeurige modulatie te garanderen, betrouwbaarheid, en duurzaamheid onder een breed scala aan industriële omstandigheden.

Kleplichaam

Het kleplichaam is de drukhoudende schaal waarin het stromingspad en de interne trim zijn ondergebracht. Het is ontworpen om systeemdruk te weerstaan, temperatuur, en vloeibare eigenschappen.

Veel voorkomende lichaamsmaterialen zijn onder meer koolstofstaal, roestvrij staal, duplex, nikkellegeringen, en speciale corrosiebestendige legeringen.

Functie:

• Biedt de hoofddoorgang voor de vloeistofstroom.
• Ondersteunt interne bekleding (plug, stoelen, kooi) en actuatormontage.
• Interfaces met leidingen via flens, schroefdrend, of lasverbindingen.

Klepversiering

Trim verwijst naar de interne componenten die de stroom rechtstreeks regelen, inclusief de plug, stoelen, kooi, stang, en soms openingen.

Het trimontwerp bepaalt de klep inherente stromingskarakteristiek, mogelijkheden voor drukval, en weerstand tegen cavitatie en erosie.

Belangrijkste punten:

• Plug & stoelen: De primaire throttling-elementen. Hun geometrie definieert lineair, gelijk percentage, of snelopenende eigenschappen.
• Kooi- of meertrapsversieringen: Gebruikt in toepassingen met hoge drukval om ruis te verminderen, cavitatie voorkomen, en de stabiliteit verbeteren.
• Materiële selectie: Hardnekkig (Bijv., Stelliet, wolfraamcarbide) verbetert de slijtvastheid; zachte stoelen (PTFE, elastomeer) zorgen voor een strakke afsluiting, maar hebben temperatuur-/druklimieten.

Actuator

De actuator zet het stuursignaal om in een mechanische beweging, ofwel lineair (voor bol- of membraanafsluiters) of roterend (voor kogel- of vlinderkleppen).

Soorten:

• Pneumatische aandrijvingen: Snelle reactie, veerretour voor fail-safe actie, veel gebruikt in industriële installaties.
• Elektrische actuatoren: Nauwkeurige positionering, geschikt voor externe of geautomatiseerde systemen.
• Hydraulische actuatoren: Vermogen met hoge kracht, ideaal voor zeer grote kleppen of snelle respons onder hoge druk.

Sleutelrol: Zorgt voor een nauwkeurige en herhaalbare beweging van de klepsteel of as als reactie op het controllersignaal.

Positioneerder

De klepstandsteller is de interface tussen de controller en de actuator. Het vergelijkt de kleppositie met het stuursignaal en past de actuator aan om de gewenste positie te bereiken.

Voordelen van moderne digitale/slimme klepstandstellers:

• Kalibratie en configuratie op afstand (HART, Stichting Veldbus).
• Continue diagnostische feedback: reis, koppel, hysteresis, stictie.
• Voorspellende onderhoudswaarschuwingen op basis van prestatietrends.

Motorkap en verpakking

• Motorkap: Biedt een afgedichte interface tussen het kleplichaam en de steel, maakt beweging van de stengel mogelijk terwijl de drukintegriteit behouden blijft.
• Verpakking: Voorkomt lekkage langs de stuurpen of schacht. Veel voorkomende opties zijn grafiet, PTFE, of balg (voor diffuse emissiecontrole).

Accessoires en hulpapparaten

• Eindschakelaars: Detecteer volledig open of gesloten posities voor veiligheidsvergrendelingen.
• Magneetventielen & filters: Regel de stuurluchttoevoer of actuatordruk.
• Lijnen omzeilen: Onderhoud of opstarten mogelijk zonder het proces te verstoren.
• Ruis-/cavitatie-onderdrukkers: Meertraps trimontwerpen of diffusers verminderen trillingen en erosie.

4. Veel voorkomende kleptypen die worden gebruikt voor regeling en hun kenmerken

Regelkleppen zijn er in verschillende uitvoeringen, elk geoptimaliseerd voor specifiek prestaties op het gebied van stroomregeling, druk, vloeibare soort, en procesomstandigheden.

Het selecteren van het juiste kleptype is van cruciaal belang om nauwkeurige modulatie te garanderen, Lange dienstverlening, en minimaal onderhoud.

5. Bedienings- en besturingsinterfaces

Soorten actuatoren

• Pneumatisch: snelle reactie, eenvoudig, gebruikelijk in gevaarlijke gebieden. Typisch aanbod: 20–100 psi (1.4–6,9 bar). Ontwerpen met veerretour bieden fail-safe.
• Elektrisch: Nauwkeurige positionering, eenvoudige integratie op afstand, verkrijgbaar met hold/torque-regeling. Langzamer voor grote kleppen versus pneumatisch.
• Hydraulisch: hoge krachtcapaciteit, gebruikt voor zeer grote kleppen of snelle bediening onder hoge belasting.

Positioners en stuursignalen

• Analoge klepstandstellers: accepteer een invoer van 4–20 mA (of 3–15 psi pneumatisch) met I/P-converters voor pneumatische actuatoren.
• Slimme/digitale klepstandstellers: HART, Stichting Veldbus, Profibus — biedt automatische afstemming, diagnostiek (hysteresis, stictie, reis, koppel), en configuratie op afstand.
• Lokale feedback: inclusief eindschakelaars, zender uitgangen (positieterugmelding 4–20 mA) en klepgezondheidsstatistieken.

Prestatiegegevens (typisch)

• Reactietijd: kleine regelkleppen met pneumatische aandrijvingen: 0.1–2 s voor kleine slagen; grotere kleppen: enkele seconden tot tientallen seconden.
• Nauwkeurigheid van de positioneerder: ±0,5% van de spanwijdte of beter voor hoogwaardige digitale klepstandstellers.
• Bereikbaarheid: goede regelkleppen vertonen 30:1–100:1 bereikbaarheid afhankelijk van trim en karakteristiek.

6. Productieproces van regelkleppen

De productie van regelkleppen is een complex, proces in meerdere stappen dat precisietechniek combineert, metallurgische expertise, en strenge kwaliteitscontrole.

Een goede productie garandeert betrouwbaarheid, strakke controle, en lange levensduur onder veeleisende industriële omstandigheden.

Ontwerp & Engineering

• CAD-modellering & FEA-analyse: Het kleplichaam, trimmen, en actuatorbevestigingen zijn ontworpen met behulp van computerondersteund ontwerp (Cad), met eindige elementenanalyse (Fea) toegepast om spanningsverdeling en vervorming onder druk en thermische belastingen te voorspellen.
• CFD-simulatie: Computationele vloeistofdynamica (CFD) wordt gebruikt om interne stroompaden te optimaliseren, Verminder turbulentie, cavitatie minimaliseren, en drukval voorspellen.
• Materiaalspecificatie: Materialen worden geselecteerd op corrosiebestendigheid, erosietolerantie, temperatuurcompatibiliteit, en naleving van de regelgeving (Bijv., API, ANSI, ASME).

Lichaamsproductie

• Gieten: Zandgieten of Investeringsuitgifte is gebruikelijk voor complexe geometrieën. Bij toepassingen met een hoge integriteit kan gebruik worden gemaakt van verloren was-inbedgietgietwerk voor precisie.
• Smeden: Voor hogedruk- of kritische servicekleppen, smeden biedt superieure sterkte en weerstand tegen vermoeidheid.
• Bewerking: CNC-bewerking zorgt voor nauwkeurige afmetingen, uitlijning van de flens, en verzegelingsoppervlakken. Kritieke gebieden zoals zittingboringen en montagevlakken van actuatoren krijgen nauwe toleranties (±0,05 mm typisch).

Trimproductie

• Precisiebewerking: Ventiel pluggen, stoelen, kooien, en stengels zijn CNC-gefreesd aan exacte toleranties.
• Hardnekkig / Oppervlaktebehandeling: Stelliet, wolfraamcarbide, of andere slijtvaste coatings worden aangebracht op slijtvaste oppervlakken om erosie te weerstaan, cavitatie, en corrosie.
• Balanceren & Controles van de pasvorm van de montage: Meertraps trims en geleide pluggen zijn voorgemonteerd om vrije beweging en juiste uitlijning te garanderen.

Actuator en klepstandsteller

• Pneumatisch / Elektrisch / Hydraulische actuatoren: Actuators zijn gekalibreerd om een ​​gespecificeerde kracht of koppel te leveren voor klepbediening.
• Posities Installatie: Er worden analoge of digitale klepstandstellers gemonteerd, gekalibreerd, en getest op nauwkeurige slagrespons en feedbacksignalen.

Motorkap, Verpakking & Stammontage

• Stuurpen installatie: De stelen worden nauwkeurig uitgelijnd om wrijving en vreten te voorkomen.
• Verpakking / Zeehonden: Grafiet, PTFE, of balgpakking is geïnstalleerd voor een lekdichte werking.
• Motorkapbevestiging: Geschroefde of gelaste kappen completeren de drukgrens.

Warmtebehandeling & Oppervlakteafwerking

• Stressverlichting: Warmtebehandeling vermindert restspanning door machinale bewerking of lassen.
• Oppervlakteafwerking: Carrosserie- en trimoppervlakken zijn gepolijst of gepassiveerd om de corrosieweerstand en vloei-eigenschappen te verbeteren.
• Coatings (Optioneel): Anticorrosieve of wrijvingsarme coatings (Bijv., epoxy, PTFE, of vernikkelen) worden toegepast afhankelijk van de procesvereisten.

Montage & Integratie

• Laatste montage: Alle componenten worden onder schone omstandigheden geassembleerd. Accessoires zoals eindschakelaars, magneetventielen, en bypass-lijnen zijn geïnstalleerd.
• Functionele controles: Stam reizen, reactie van de actuator, en feedback van de klepstandsteller worden geverifieerd.

Testen & Kwaliteitscontrole

• Hydrostatisch & Pneumatische tests: Carrosserie en motorkappen zijn onder druk getest tot een maximaal toegestane werkdruk van 1,5× of 1,25× (MAWP).
• Stoellekkage testen: Zorgt ervoor dat de klep voldoet aan de ANSI/FCI- of API-lekkageklasse-eisen.
• Niet-destructieve testen (NDT): Radiografie, ultrasone tests, kleurstoffen, of magnetische deeltjesinspectie op kritische gietstukken.
• Prestatietests: Reactie op een beroerte, hysteresis, dode band, en herhaalbaarheid worden gemeten.

7. Voordelen en beperkingen

Voordelen van regelkleppen

• Nauwkeurige procesbeheersing: het handhaven van strakke procesinstelpunten (±0,5–2% typisch haalbare lusnauwkeurigheid met goede afstemming).
• Brede toepassingsenvelop: beschikbaar voor gassen, vloeistoffen, slurries, stoom, en vloeistoffen met hoge temperaturen.
• Veiligheidsintegratie: fail-safe posities en diagnostiek verminderen het procesrisico.
• Energie-optimalisatie: Een juiste klepkeuze vermindert smoorverliezen en energieverspilling van de pomp/compressor.

Beperkingen van regelkleppen

• Drukval en energieverlies: regelkleppen verbruiken inherent een bepaalde beschikbare druk; een slechte maatvoering verhoogt de bedrijfskosten.
• Onderhoudsbehoeften: bewegende afdichtingen, pakking- en bekledingsslijtage vereisen periodiek onderhoud.
  De gemiddelde tijd tussen onderhoud varieert sterk: Een typische MTBF voor goed gespecificeerde kleppen in goedaardige omstandigheden kan 3 tot 10 jaar bedragen; schurende of erosieve diensten verkorten dat aanzienlijk.
• Maatvoering & cavitatie complexiteit: toepassingen met hoge ΔP vereisen speciale afwerkingen en een zorgvuldig ontwerp om cavitatie en geluid te verminderen.
• Kosten: hoogwaardige afwerkingen, hardfacing en geavanceerde actuatoren verhogen de aanschafkosten, maar verlagen de levensduurkosten voor kritieke diensten.

8. Industriële toepassingen van regelkleppen

Regelkleppen zijn alomtegenwoordig in alle sectoren, elk met unieke vereisten.

Olie & Gas

• Stroomopwaarts (Bronnen): Sluit kleppen (API6A) reguleren van de stroom ruwe olie (ΔP tot 1000 bar, T tot 350°C).
  Anti-sulfide bekleding (NACE MR0175) voorkomt corrosie door H₂S, waardoor de levensduur van de klep wordt verlengd tot 5-7 jaar.
• Middenstroom (Pijpleidingen): Kogelkranen met V-poort (6d vuur) aardgasdruk behouden (stroomsnelheden tot 10,000 m³/u).
  Slimme klepstandstellers maken bewaking op afstand mogelijk, vermindering van inspecties ter plaatse met 70%.
• Stroomafwaarts (Raffinaderijen): Bolkleppen regelen de refluxstroom in destillatiekolommen (±0,5°C temperatuurnauwkeurigheid), zorgen voor de zuiverheid van benzine 99.5% (van cruciaal belang om te voldoen aan de EPA-brandstofnormen).

Stroomopwekking

• Thermische elektriciteitscentrales: Anti-cavitatie klepafsluiters reguleren oververhitte stoom (T tot 540°C, P tot 200 bar) aan turbines.
  Geluidsarm trimmen vermindert het geluid <85 db, voldoen aan de OSHA-normen.
• Kerncentrales: Hastelloy C276 regelkleppen regelen de koelvloeistofstroom (geboreerd water, T tot 315°C).
  Metalen balgpakkingen garanderen geen lekkage (Klasse VI), het voorkomen van het vrijkomen van straling.
• Hernieuwbare energiebronnen (Wind/zonne-energie): Elektrische regelkleppen regelen de hydraulische vloeistof in systemen voor de stand van de windturbinebladen (reactietijd <0.3S), het optimaliseren van het vermogen met 5–8%.

Water- en afvalwaterzuivering

• Drinkwater: Vlinderkleppen (24″–72″) controle van de inname van ruw water (stroomsnelheden tot 10,000 m³/u).
  Ontwerpen met zachte zitting (Klasse VI -lekkage) besmetting voorkomen, zorgen voor naleving van de EPA Safe Drinking Water Act.
• Afvalwater: Slangafsluiters verwerken slib (vaste stofgehalte tot 20%)-rubberen hoezen zijn bestand tegen verstopping, het verminderen van het onderhoud door 40% vs. wereldkleppen.

Farmaceutische producten en voedselverwerking

• Geneesmiddelen: Sanitaire klepafsluiters (ASME BPE) met gepolijste afwerking (Ra <0.8 μm) API-dosering reguleren (±0,1% nauwkeurigheid).
  Cip (Schoon op zijn plaats) vermogen elimineert kruisbesmetting, van cruciaal belang voor de naleving van de FDA.
• Voedselverwerking: Met PTFE beklede knijpventielen regelen fruitpulp en chocolade (geen spleten voor bacteriegroei).
  Roestvaststalen behuizingen (316L) voldoen aan de 3-A sanitaire normen, het garanderen van de voedselveiligheid.

Chemisch en petrochemisch

• Batchreactoren: De klepafsluiters met een gelijk percentage regelen de reagensstroom (Bijv., zuur-base reacties) om de pH ±0,1 eenheden te behouden, het garanderen van een consistente productkwaliteit (Bijv., 99.9% zuiver natriumhydroxide).
• Polymeerproductie: Plugventielen voor hoge temperaturen (Inconiëren 718 trimmen, T tot 600°C) reguleren van de monomeerstroom bij de productie van polyethyleen.
  Anti-cokesontwerp voorkomt de opbouw van polymeer, waardoor de levensduur van de klep wordt verlengd tot 3 à 4 jaar.

9. Conclusie

Regelkleppen staan ​​centraal in de procesbeheersing. De rechterklep is niet alleen een mechanisch onderdeel, maar ook onderdeel van de regelkring: zijn dynamiek, nauwkeurigheid, materialen en diagnostiek bepalen de procesprestaties, veiligheid, en levensduurkosten.

Ingenieurs moeten hydraulische dimensionering combineren, Materiaalwetenschap, actuatorselectie en digitale diagnostiek om kleppen te specificeren die voldoen aan de regeldoelstellingen en tegelijkertijd de energie- en onderhoudskosten minimaliseren.

Fabrikant van LangHe-klepcomponenten & Leverancier

LangHe is gespecialiseerd in de productie en levering van hoogwaardige klepcomponenten, het bedienen van mondiale industriële klanten in de oliesector & gas, stroomopwekking, chemische verwerking, waterbehandeling, en HVAC-sectoren.

Met tientallen jaren ervaring, LangHe bieden precisiegegoten kleplichamen, sierlijsten, actuators, en gemonteerde regelkleppen ontworpen voor duurzaamheid, betrouwbaarheid, en optimale procesprestaties.

Neem vandaag nog contact met ons op voor op maat gemaakte klepcomponenten

Of het nu gaat om regelkleppen, kogelkleppen, vlinderkleppen, of gespecialiseerde industriële klepcomponenten, LangHe bieden Precisie gieten, CNC -bewerking, en complete montageoplossingen afgestemd op uw procesvereisten.

Neem contact met ons op klepcomponenten aanpassen die de systeemprestaties verbeteren, betrouwbaarheid, en veiligheid.

FAQ's

Wat is het verschil tussen inherente en geïnstalleerde stromingskarakteristiek?

Inherent kenmerk is de stroom van de klep versus de. reizen door ontwerp (lineair, gelijk percentage, snel openend).

Het geïnstalleerde kenmerk is wat het systeem daadwerkelijk ziet na interactie met leidingen en processen; leidingverliezen kunnen het effectieve gedrag veranderen.

Wat is bereikbaarheid en waarom doet het ertoe??

Bereikbaarheid is de bruikbare turndown-ratio van een klep (maximaal regelbare stroom / min. regelbare stroom). Dankzij de hoge bereikbaarheid kan één klep een groter stroombereik regelen zonder aan precisie te verliezen.

Hoe helpen slimme klepstandstellers??

Ze zorgen voor een betere lusafstemming (via automatisch afstemmen), realtime diagnostiek (koppel, hysteresis, handtekening van de klep), mogelijkheden voor toegang op afstand en voorspellend onderhoud, waardoor ongeplande downtime wordt verminderd.

Wat is het verschil tussen een regelklep en een aan/uit klep?

Regelkleppen moduleren de stroom continu (0–100%) met hoge precisie (±0,5–5% nauwkeurigheid) voor procesbeheersing, terwijl aan/uit-kleppen alleen open/dicht gaan (binaire staten) voor isolatie.

Regelkleppen hebben ook snellere responstijden (0.1–5s) en minder lekkage (Klasse IV - wij) dan aan/uit-kleppen.

Wat is het beste type regelklep voor grootschalige waterbehandeling? (stroomsnelheid >5000 m³/u)?

Vlinderkleppen (24″–72″) zijn het beste: ze zijn compact, lichtgewicht (1/3 het gewicht van klepafsluiters), en een hoog CV hebben (tot 5000).

Ontwerpen met zachte zitting (Klasse VI -lekkage) besmetting voorkomen, voldoen aan de waterbehandelingsnormen.
