Kopling stainless steel sangat diperlukan dalam mesin modern, Mengaktifkan transmisi torsi yang tepat antara poros berputar dalam aplikasi mulai dari Mesin Aerospace untuk Sistem Propulsi Kelautan.

Persyaratan kinerja mereka menuntut: presisi tinggi, Resistensi korosi superior, dan integritas struktural harus dijamin, Karena misalignment kecil atau keausan prematur dapat menyebabkan kegagalan peralatan bencana.

Misalnya, satu kegagalan kopling dalam a Gearbox turbin angin dapat berhenti 2 MW pembangkit listrik, menyebabkan $ 10.000– $ 50.000 dalam kerugian downtime.

Di antara metode manufaktur yang tersedia, casting investasi (casting longgar) telah memantapkan dirinya sebagai Standar Emas untuk memproduksi kopling stainless steel, khususnya saat geometri kompleks - seperti flensa, Keyways, atau lubang internal- Diperlukan.

Tidak seperti penempaan, yang dibatasi untuk bentuk yang relatif sederhana, atau casting pasir, yang menawarkan ketepatan yang buruk, Casting investasi memberikan Komponen dekat bentuk-bentuk dengan akurasi yang luar biasa.

Toleransi dimensi sekencang ± 0,05-0,1 mm dan permukaan akhir semulus Ra 1.6 μm bisa dicapai, Memastikan kecocokan yang andal dan masa pakai yang diperluas di majelis kritis.

1. Peran casting investasi dalam manufaktur kopling stainless steel

Kopling stainless steel bertindak sebagai jembatan mekanis dalam transmisi daya, Mengaktifkan transfer torsi sambil mengakomodasi sudut kecil, paralel, atau misalignment aksial.

Desain mereka harus menyeimbangkan kekuatan, resistensi kelelahan, dan perlindungan korosi, membuat pilihan material dan metode pembuatan kritis.

Casting investasi membahas tiga tantangan utama dalam pembuatan kopling:

1. Geometri kompleks - Kopling sering mengintegrasikan flensa, Keyways, Splines, atau fitur penguncian internal. Casting investasi mereproduksi bentuk -bentuk ini secara langsung, mengurangi jumlah bagian dengan 30–50% dibandingkan dengan rakitan yang dikerjakan dari beberapa komponen.
2. Efisiensi material - dengan biaya bahan baku tinggi stainless steel, Pengurangan limbah sangat penting. Casting investasi mencapai 85–95% hasil, dibandingkan dengan 60–70% dalam penempaan Dan 50–60% dalam pemesinan.
3. Presisi & Penghematan waktu - Permukaan kritis dapat dilemparkan ke ± 0,05-0,1 mm ketepatan, meminimalkan pasca-pemotongan. Ini berkurang waktu tunggu 40-60% dibandingkan dengan metode subtraktif tradisional, sambil memastikan pengulangan di seluruh volume tinggi.

2. Apa itu investasi casting kopling stainless steel?

Definisi dan Fungsi Inti

Sebuah Investasi casting kopling stainless steel adalah rekayasa presisi, komponen one-piece yang diproduksi melalui Proses casting lost-wax, dirancang untuk menghubungkan dua poros berputar dan memastikan transmisi torsi yang andal.

Di luar koneksi poros sederhana, Stabilitas sistem perlindungan kopling ini dengan menjaga keselarasan, meminimalkan getaran, dan melindungi komponen yang berdekatan dari kelebihan mekanis.

Elemen struktural utama meliputi:

• Membosankan - Lubang Tengah, lurus atau meruncing, sering dirancang dengan Keyways, Splines, atau atur lubang sekrup untuk mengamankan antarmuka poros.
• Flange/Hub -Tubuh yang mengandung torsi, yang dapat berintegrasi pola lubang baut atau hub yang kaku untuk memastikan transfer daya yang efisien.
• Elemen fleksibel (opsional) - Laba -laba karet, Bellow logam, atau sisipan gaya diafragma dapat dimasukkan (cast-in atau pasca-rakitan) untuk menyerap terkejut, misalignment, dan getaran dalam sistem dinamis.

Jenis kunci investasi cast stainless steel couplings

Mengapa Stainless Steel? Keuntungan material

Pilihan baja tahan karat karena kopling didorong oleh kombinasi resistensi korosi, kinerja mekanis, dan umur panjang layanan Bahan alternatif itu tidak bisa cocok:

• Resistensi korosi -Repairing sendiri kromium oksida (Cr₂o₃) film perisai terhadap karat bahkan dalam kondisi saline atau agresif secara kimia.
  Misalnya, 316L stainless steel menunjukkan tingkat korosi saja 0.01 mm/tahun di air laut, dibandingkan dengan 0.5 mm/tahun untuk baja karbon.
• Kekuatan mekanis - baja tahan karat austenitic (MISALNYA., 304) pameran Kekuatan tarik 515–720 MPa, mengungguli baja karbon (400–550 MPa).
  Ini memungkinkan untuk lebih kecil, kopling yang lebih ringan tanpa mengurangi kapasitas torsi.
• Stabilitas suhu - Baja tahan karat seperti 321 mempertahankan integritas dari kondisi cryogenic (-196° C.) hingga 870° C., memastikan kinerja yang aman dalam sistem yang menuntut seperti turbin gas atau tanaman uap.
• Higienis & Kepatuhan Pengaturan - Nilai seperti 304 dan 316L bertemu Persyaratan kontak makanan FDA dan EU,
  membuat mereka sangat diperlukan untuk Mixer Farmasi, tanaman susu, dan peralatan pemrosesan minuman dimana kontrol kontaminasi sangat penting.

3. Nilai stainless steel untuk kopling cast investasi

Kinerja dan reliabilitas kopling gips investasi sangat tergantung pada yang dipilih tingkat baja tahan karat.

4. Proses casting investasi untuk kopling stainless steel

Memproduksi kopling stainless steel melalui casting investasi (casting longgar, Astm A958 sesuai) melibatkan alur kerja multi-tahap yang sangat terkontrol.

Setiap langkah dirancang untuk memaksimalkan ketepatan dimensi, Kualitas Permukaan, dan integritas material, memastikan bahwa kopling akhir dapat secara andal mengirimkan torsi dalam kondisi yang menuntut.

4.1 Fabrikasi pola lilin - mendefinisikan geometri dengan presisi

Pola lilin bertindak sebagai "cetak biru" untuk kopling akhir, mereplikasi geometri pada tingkat bentuk dekat-net:

• Pola Master: Secara tradisional mesin CNC dari aluminium atau baja pahat (Toleransi ± 0,02 mm).
  Untuk profil kompleks seperti kopling spline, SLA 3D-Printed Masters memperpendek waktu tunggu 30–50%.
• Injeksi lilin: Campuran lilin parafin-sintetis disuntikkan ke dalam cetakan di bawah 2–5 MPa tekanan, membentuk replika yang tepat.
  Kopling besar (>300 mm) sering membutuhkan cetakan terpisah untuk mencegah deformasi.
• Perakitan pola: Beberapa pola lilin (biasanya 5-10 kopling per pohon) diperbaiki dengan sariawan lilin, Mengaktifkan produksi batch.

4.2 Bangunan Shell Keramik-Membuat cetakan berkekuatan tinggi

Cangkang keramik mendefinisikan keduanya Kesetiaan dimensi Dan stabilitas termal Selama casting:

• Mantel utama: Bubur keramik yang bagus (Alumina-Zirconia, 5–10 μm) menangkap detail rumit seperti keyways atau splines, dimana a 0.1 deviasi mm bisa kompromi cocok.
• Mantel cadangan: 4–8 lapisan keramik yang lebih kasar tambahan (50–100 μm) memperkuat shell. Ketebalan terakhir: 6–10 mm untuk kopling kecil, hingga 20 mm untuk yang besar.
• Pengobatan & Penembakan: Dikeringkan pada 25–40 ° C dan ditembakkan pada 800–1000 ° C, yang keduanya menghilangkan lilin ("Lilin yang Hilang") dan meningkatkan kekuatan tekan shell menjadi ≥5 MPa.

4.3 Melting and Pouring - Memastikan Kemurnian Paduan

Peleburan stainless steel adalah salah satu fase paling kritis, secara langsung menentukan kinerja mekanik dan korosi:

• Teknologi Leluh:

• • Melting induksi vakum (Vim) mengurangi oksigen menjadi ≤0.005%, mencegah inklusi oksida.
  • Untuk dupleks 2205 atau super dupleks, Rembese busur vakum (KITA) lebih lanjut memurnikan struktur mikro untuk resistensi korosi stres.

• Tuang parameter: Baja cair (1550–1650 ° C.) diperkenalkan melalui Touring Bottom untuk meminimalkan turbulensi dan misruns.
• Kontrol Solidifikasi: Kerang keramik dipanaskan di dasar pasir di 200–400 ° C., Memastikan pendinginan bertahap di hub yang lebih tebal dan gandum yang lebih halus di dinding yang lebih tipis - keyy untuk mencegah porositas penyusutan.

4.4 Finishing Pasca-Casting-Mencapai Kinerja Fungsional

Setelah dipadatkan, Casting mengalami serangkaian langkah finishing untuk mencapai spesifikasi akhir:

• Pelepasan shell: Getaran atau jet air bertekanan tinggi memecahkan cangkang keramik dengan bersih.
• Gerbang & Penghapusan Runner: Potong menggunakan jet air abrasif atau gergaji presisi, menghindari stres termal.
• Perlakuan panas (disesuaikan per paduan):

• • 304/316L: Solusi anil pada 1050–1100 ° C + Pendinginan air mengembalikan resistensi korosi.
  • 321: Stabilisasi Annealing pada 850-900 ° C mencegah curah hujan karbida.
  • 2205 Rangkap: Solusi dianil pada 1020-1080 ° C untuk fase austenit/ferit seimbang (50/50).

• Pemesinan Presisi: Diameter bore, Keyways, dan wajah flensa selesai 5-Mesin Axis CNC, pencapaian ± 0,02 mm toleransi Dan RA 0,8-1,6 μm permukaan akhir.

5. Akurasi dimensi, Toleransi & Permukaan akhir

Kinerja kopling stainless steel sangat tergantung pada ketepatan dimensi Dan integritas permukaan.

Penawaran Casting Investasi Dekat-bentuk-bentuk, meminimalkan pasca-pemotongan saat memenuhi persyaratan teknik yang ketat.

Akurasi dimensi & Toleransi

• Nilai Toleransi Casting: Menurut ISO 8062 dan ASTM A802, Coran investasi untuk kopling biasanya mencapai Tingkat toleransi CT4 - CT6.
• Akurasi linier: Toleransi dimensi umumnya ± 0,1-0,3 mm Untuk fitur hingga 100 mm, dan skala secara proporsional (± 0,3-0,6 mm) untuk ukuran yang lebih besar.
• Antarmuka kritis: Diameter bore, Keyways, dan wajah flensa dapat dilemparkan ke bentuk dekat-net, kemudian Finished CNC ± 0,02 mm ketepatan.
• Toleransi geometris (Gd&T): Fitur seperti koaksialitas, kebosanan, dan Angularity dikontrol di dalam 0.02–0.05 mm, Penting untuk memastikan transfer torsi konsentris dan mengurangi getaran.

Permukaan akhir

• Kekasaran permukaan as-cast: Coran investasi mencapai RA 3.2-6.3 μm, lebih unggul dari casting pasir (RA 12.5-25 μm).
• Permukaan mesin: Pasca-machining mengurangi kekasaran menjadi RA 0,8-1,6 μm, Cocok untuk area kontak bore dan keyway.
• Opsi finishing lanjutan:

• • Pasifan (ASTM A967): Meningkatkan resistensi korosi dengan memulihkan lapisan pelindung cr₂o₃.
  • Electropolishing: Mengurangi kekasaran permukaan menjadi RA 0,2-0,4 μm, sering dibutuhkan dalam aplikasi higienis (makanan, farmasi, biotek).
  • Pemolesan cermin: Dicapai untuk kopling laut, meminimalkan inisiasi korosi celah.

6. Kopologi kopling

Kopling dapat dikategorikan secara luas kopling poros Dan Kopling pipa, masing-masing dirancang untuk melayani tujuan mekanik atau transfer cairan yang berbeda.

Kopling poros

Kopling poros mengirimkan torsi antara poros berputar pada mesin dan sangat penting untuk integritas gerak.

• Kopling flensa yang kaku

• • Fitur: Dua flensa gips melesat bersama; Tidak ada tunjangan untuk misalignment.
  • Fit casting investasi: Sangat baik untuk berproduksi pola baut dan hub terintegrasi dengan pemesinan minimal.

• Kopling rahang (Fleksibel)

• • Fitur: Cast hub berbentuk rahang dengan laba-laba elastomerik; Izinkan misalignment kecil.
  • Fit casting investasi: Produksi dekat bentuk-net profil dan keyways rahang Mengurangi waktu CNC sebesar 40-60%.

• Kopling spline

• • Fitur: Splines internal/eksternal untuk transfer geser atau torsi.
  • Fit casting investasi: 3Pola lilin yang dicetak D Geometri spline halus, tidak praktis dalam penempaan.

• Cakram & Kopling Oldham

• • Fitur: Cakram logam tipis atau hub offset untuk transfer gerakan fleksibel.
  • Fit casting investasi: Bagian berdinding tipis presisi (1.5–3 mm) hanya dapat dicapai dengan casting investasi.

Kopling pipa

Kopling pipa memastikan sambungan yang ketat atau koneksi cepat dalam sistem perpipaan industri.

• Kopling serikat

• • Fitur: Ujung berulir dengan kursi penyegelan.
  • Fit casting investasi: Memungkinkan casting of benang dan kursi terintegrasi, Menurunkan risiko bocor.

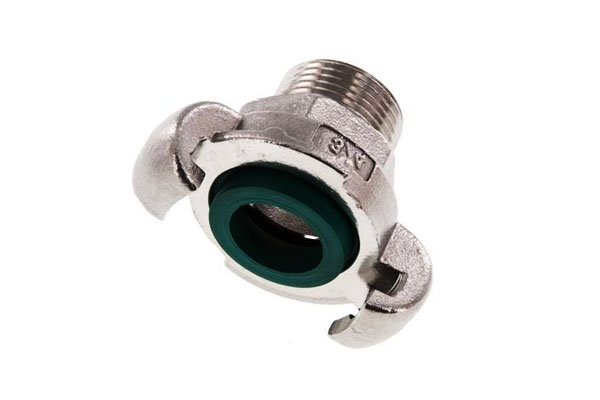

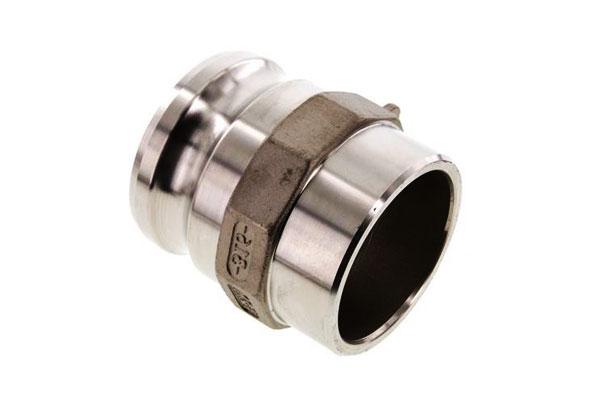

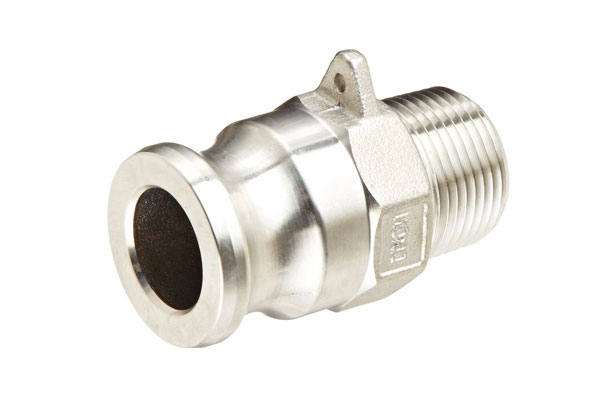

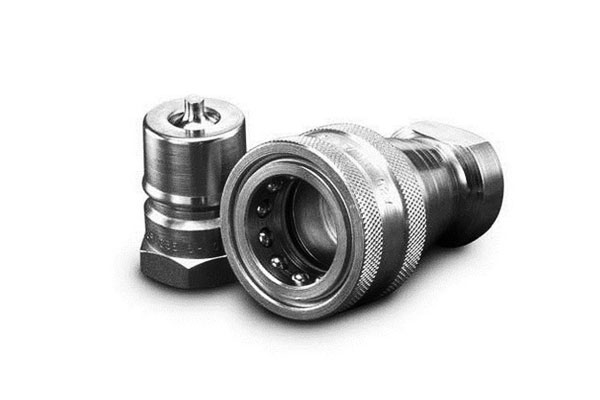

• Camlock / Kopling koneksi cepat

• • Fitur: Lengan tuas dan alur untuk koneksi selang/pipa cepat.
  • Fit casting investasi: Rumit lengan cam dan geometri alur dilemparkan langsung, menghemat biaya perakitan.

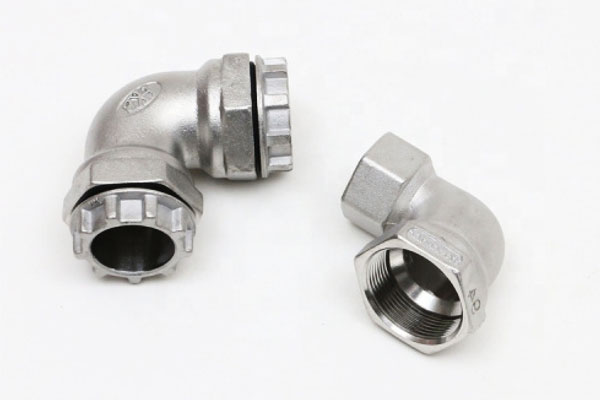

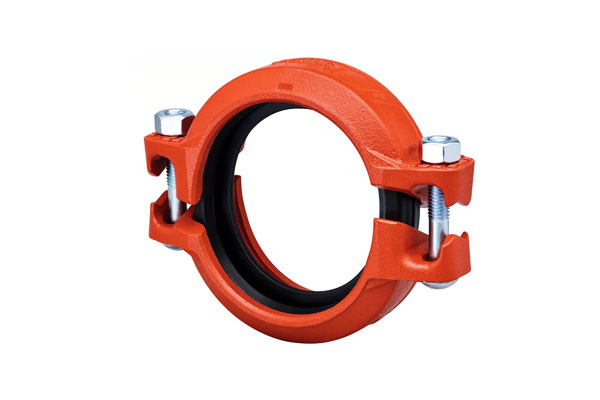

• Kopling berlekuk

• • Fitur: Ujung pipa bergabung melalui rumah dan gasket berlekuk.
  • Fit casting investasi: Rumah yang kuat namun ringan diproduksi dengan Ketebalan dinding yang seragam.

• Kopling klem higienis (Tri-clamp)

• • Fitur: Banyak digunakan dalam makanan, minuman, dan pharma.
  • Fit casting investasi: Cast-to-size Radii halus dan permukaan bebas celah, Penting untuk kepatuhan FDA/3-A.

7. Aplikasi kopling stainless steel

Kopling stainless steel yang diproduksi oleh casting investasi banyak digunakan di industri di mana resistensi korosi, presisi, dan keandalan mekanis sangat penting.

Laut & Di lepas pantai

• Aplikasi: Poros Propulsi Kirim, pompa pengeboran lepas pantai, Sistem air ballast.

Makanan, Minuman & Farmasi

• Aplikasi: Mixer, Konveyor, pompa higienis, Pipa CIP/SIP.

Pemrosesan Kimia & Pulp/Kertas

• Aplikasi: Agitator, pompa dosis kimia, pencari, Garis pemutih.

Pengolahan air & Desalinasi

• Aplikasi: Pompa bertekanan tinggi, unit osmosis terbalik, Aerator, blower.

Mesin umum & Sistem Gerak

• Aplikasi: Gearboxes, kompresor, Mesin CNC, robotika.

8. Perbandingan dengan metode manufaktur lainnya

Casting investasi menawarkan keunggulan unik untuk kopling stainless steel, khususnya Saat bagian memiliki geometri yang kompleks atau membutuhkan presisi tinggi.

Di bawah ini adalah perbandingan dengan metode manufaktur umum:

Wawasan utama

• Pengecoran investasi adalah pilihan yang disukai untuk kopling dengan Geometri kompleks- seperti hub spline, kopling disk, atau kopling kaku yang bergelang - di mana penempaan atau pengecoran pasir akan membutuhkan beberapa rakitan atau pemesinan yang luas.
• Efisiensi material lebih tinggi dari pemesinan CNC atau menempa, Mengurangi biaya baja tahan karat bermutu tinggi seperti 316L atau dupleks 2205.
• Toleransi dimensi dan finish permukaan dapat dicapai dengan casting investasi memungkinkan Transfer torsi presisi Dan Penyelarasan poros yang halus, Kritis dalam Aerospace, laut, dan aplikasi makanan/farmasi.
• Untuk Volume sangat tinggi, Kopling sederhana, Penempaan mungkin masih lebih hemat biaya, sementara casting pasir cocok dengan bagian yang sangat besar tetapi presisi rendah.

9. Kesimpulan

Investasi casting kopling stainless steel gabungkan kekuatan mekanis paduan stainless dengan presisi dan efisiensi casting lilin hilang.

Dengan memilih paduan yang tepat (316 untuk korosi, 17-4PH untuk kekuatan, dupleks untuk klorida) dan memanfaatkan akurasi casting investasi,

Produsen mencapai hemat biaya, Kopling umur panjang yang melayani dengan andal di seluruh industri dari Marinir ke obat -obatan.

Casting investasi tidak hanya memastikan ketahanan presisi dan korosi tetapi juga menawarkan Keuntungan Keberlanjutan Dengan meminimalkan limbah pemesinan dan memperpanjang masa pakai layanan.

FAQ

Dapat investasi cor kopling stainless steel disesuaikan untuk ukuran poros non-standar?

Ya-Pola Lilin Terprintasi 3D Mengaktifkan Diameter Bor Kustom (10–500 mm), Profil Keyway, dan dimensi flensa.

Prototipe dapat diproduksi dalam 2-3 minggu, dengan produksi berjalan scaling ke 10,000+ unit/tahun.

Berapa kapasitas torsi maksimum dari kopling stainless steel cast?

A 200 Diameter mm CD4MCun (2205) kopling flensa kaku menangani 50,000 N · M Torsi - Cocok untuk sistem propulsi lepas pantai.

CF8 kecil (304) Kopling rahang (50 diameter mm) menangani 1,200 N · m untuk pompa.

Bagaimana casting investasi memastikan resistensi korosi di kopling laut?

Vim/var Melting meminimalkan kandungan oksigen (<0.005%), sementara pasif meningkatkan lapisan kromium oksida.

CD4MCun (2205) kopling dengan pren 35 bertahan hidup 10,000+ jam pengujian semprotan garam ASTM B117 tanpa karat merah.

Adalah investasi cast kopling stainless steel yang cocok untuk aplikasi suhu tinggi?

Ya - CF8M (316L) Dan 321 Nilai beroperasi pada 870 ° C. Misalnya, 321 Kopling dalam sistem pembantu turbin gas menangani knalpot 600 ° C tanpa kehilangan kekuatan.

Standar apa yang berlaku untuk Investment Stainless Steel Pipe Coupling untuk layanan tekanan?

I Peda (2014/68/UE) dan ASME B16.5 (dimensi flensa) untuk peringkat tekanan hingga kelas ANSI 600. Nace MR0175 berlaku untuk kopling dalam layanan gas/air asam (Lingkungan h).
