Cacat Pengecoran Investasi—Porositas Curah Hujan

1. Perkenalan

Porositas menonjol sebagai cacat yang paling umum dan sulit diatasi di seluruh industri pengecoran investasi.

Di antara empat cacat pori utama yang berhubungan dengan gas—porositas presipitasi, porositas yang terperangkap, porositas invasif, dan porositas reaksi,

porositas presipitasi telah lama mengganggu teknisi dan produsen pengecoran karena kejadiannya yang tidak menentu dan pemicu akar yang ambigu.

Banyak pabrik pengecoran presisi sering mengalami anomali kualitas yang terputus-putus: kumpulan coran yang memenuhi syarat bergantian dengan yang cacat, sementara para pengawas kesulitan menentukan sumber gas yang tepat,

apakah hidrogen, nitrogen atau karbon monoksida, karena gas terlarut tidak dapat diamati secara langsung atau diverifikasi secara intuitif selama produksi di lokasi.

Berbeda dengan cacat dangkal yang disebabkan oleh pembuatan cangkang atau operasi penuangan yang tidak tepat, porositas presipitasi berasal dari ketidakseimbangan metalurgi internal paduan cair.

Hal ini sering kali diakibatkan oleh kelalaian kumulatif terhadap detail operasional yang sepele, dan bukan karena kesalahan proses yang sangat besar, membuat diagnosis dan pemecahan masalah menjadi sangat menantang.

Berdasarkan monograf casting klasik termasuk Penyebab Cacat dan Penanggulangan Pengecoran Investasi Dan Teori Formasi Pengecoran,

dikombinasikan dengan pengalaman produksi garis depan praktis dan prinsip metalurgi standar, artikel ini memberikan penjelasan yang mendalam, analisis multidimensi yang menargetkan porositas presipitasi.

Ini mencakup kriteria identifikasi intuitif, mekanisme metalurgi yang mendasarinya, sumber gas yang terdiversifikasi, faktor-faktor utama yang mempengaruhi, karakteristik diferensiasi spesifik paduan,

dan strategi pengendalian komprehensif yang ditargetkan, memberikan referensi teknis yang dapat ditindaklanjuti untuk diagnosis cacat harian dan optimalisasi proses standar bagi praktisi casting investasi.

2. Klasifikasi Porositas Gas dalam Pengecoran Investasi

Untuk mengurangi kesalahan penilaian selama inspeksi di lapangan dan analisis akar permasalahan, porositas terkait gas di casting investasi dapat diklasifikasikan menjadi empat kategori berbeda menurut mekanisme pembentukan, morfologi cacat, dan kondisi pemicu.

Klasifikasi ini membantu membedakan cacat metalurgi dari cacat yang berhubungan dengan cetakan, terkait penanganan, dan tipe pori yang diinduksi reaksi.

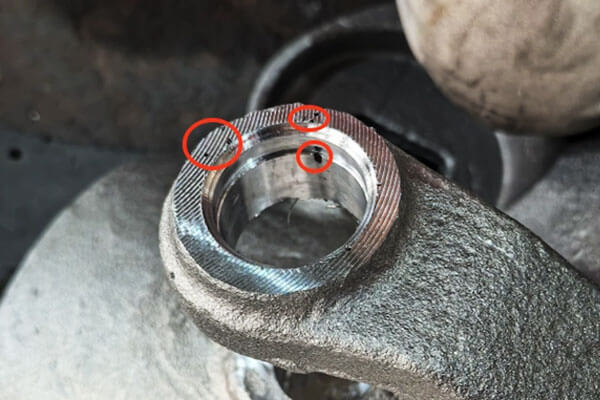

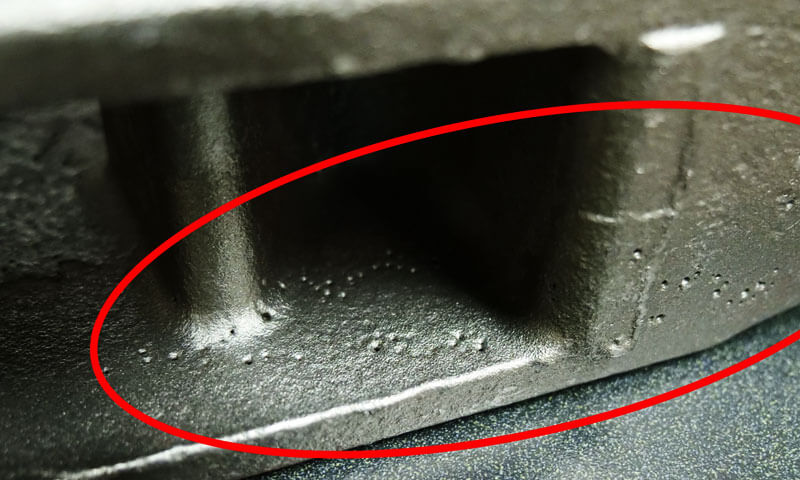

3. Karakteristik Visual dan Distribusi Porositas Curah Hujan

Porositas presipitasi memiliki ciri morfologi dan distribusi khas yang membedakannya dari tiga cacat pori lainnya, memungkinkan identifikasi yang cepat dan akurat selama pemeriksaan harian:

Pola Distribusi Reguler

Pori-pori tersebar merata di seluruh penampang pengecoran dengan konsentrasi lebih tinggi di titik panas, bagian berdinding tebal dan area dekat sariawan—posisi yang mengeras bertahan sepanjang siklus pendinginan.

Distribusi seperti itu berkorelasi langsung dengan penundaan solidifikasi, yang memberikan waktu yang cukup bagi gas terlarut untuk bernukleasi dan tumbuh menjadi gelembung yang stabil.

Ciri Morfologi yang Beragam

Morfologi pori bervariasi secara signifikan berdasarkan waktu spesifik pengendapan gas selama pemadatan.

Ini menyajikan cluster bola, rongga poligonal, menentukan pori-pori mikro, pori-pori retakan mikro yang terputus-putus, atau struktur komposit campuran.

Gelembung yang diendapkan awal cenderung membentuk pori-pori bulat yang halus, sedangkan gas yang diendapkan akhir menghasilkan pori-pori mikro berbentuk jarum dan retakan yang tidak beraturan.

Kejadian Berorientasi Batch

Cacat ini menunjukkan korelasi tungku-batch yang khas.

Setelah gas terlarut berlebih terakumulasi dalam paduan cair, semua coran yang dituangkan dari tungku peleburan atau sendok logam cair yang sama akan mengembangkan porositas presipitasi secara serempak.

Fitur ini secara efektif membedakannya dari porositas invasif atau terperangkap sporadis yang disebabkan oleh cacat cetakan individual.

Fenomena Solidifikasi Riser yang Anomali

Riser berfungsi sebagai indikator penilaian paling intuitif untuk kandungan gas yang tinggi dalam logam cair.

Dalam kondisi peleburan yang memenuhi syarat, riser menghadirkan permukaan cekung alami setelah pemadatan, fenomena fisik normal yang disebabkan oleh penyusutan volume dan kompensasi pemberian makan.

Sebaliknya, jika logam cair mengandung gas lewat jenuh yang berlebihan, presipitasi gas yang terus menerus mengimbangi efek penyusutan, mengakibatkan puncak riser menonjol—anomali langsung ini bertindak sebagai sinyal peringatan dini terhadap potensi porositas presipitasi.

4. Mekanisme Pembentukan Fundamental

Pembentukan porositas presipitasi bergantung pada perbedaan kelarutan nonlinier unsur gas di dalam paduan logam dalam keadaan cair dan padat..

Berbagai gas termasuk hidrogen, nitrogen dan karbon monoksida dapat larut dalam logam cair bersuhu tinggi dengan kapasitas saturasi yang sangat tinggi;

namun demikian, kelarutan unsur gas turun tajam setelah paduan cair mulai mendingin dan berubah dari fase cair menjadi fase padat.

Selama tahap pemadatan lembek dari pengecoran investasi, penurunan suhu merusak keseimbangan dinamis pelarutan gas.

Atom gas jenuh terpisah dari matriks paduan, berinti membentuk gelembung-gelembung kecil, dan secara bertahap berkembang dengan agregasi gas yang berkelanjutan.

Jika gelembung-gelembung ini gagal mengapung ke atas dan keluar dari permukaan logam cair sebelum benar-benar mengeras, mereka akan tertutup secara permanen di dalam casting, akhirnya membentuk porositas presipitasi.

Sebuah analogi sederhana dapat menguraikan prinsip ini: air hangat dapat melarutkan sukrosa dalam jumlah besar, sedangkan kelebihan gula akan mengendap menjadi partikel padat seiring menurunnya suhu air.

Porositas curah hujan mengikuti logika fisik yang sama, kecuali gas terlarut mengendap menjadi gelembung, bukan partikel padat di dalam matriks paduan.

5. Sumber Gas Inti Porositas Curah Hujan

Gas terlarut yang menyebabkan porositas presipitasi tidak berasal dari satu sumber tunggal.

Dalam praktiknya, itu adalah hasil kumulatif dari bahan muatan yang terkontaminasi, operasi peleburan non-standar, dan praktik deoksidasi yang tidak tepat.

Untuk pemecahan masalah yang efektif, akar permasalahan ini dapat dikelompokkan menjadi tiga kategori besar.

Bahan Baku dan Alat Penolong Terkontaminasi: Sumber Utama

Di antara semua faktor yang berkontribusi, bahan mentah yang terkontaminasi adalah penyebab paling umum dan sering kali dianggap remeh penyebab kandungan gas berlebihan dalam logam cair.

kelembaban, kontaminasi minyak, karat, dan material pengisi tungku lembab semuanya mampu meningkatkan pengambilan gas, terutama pengambilan hidrogen, selama pencairan.

Masalah yang sangat penting namun sering diabaikan adalah kondensasi kelembaban lingkungan.

Bahkan ketika material, komponen tungku, dan peralatan disimpan di dalam toko peleburan panas, mereka mungkin masih menyerap kelembapan karena fluktuasi suhu harian dan perubahan kelembapan lokal.

Seperti halnya embun yang dapat terbentuk pada kaca depan mobil pada malam hari, uap air di udara dapat mengembun pada batangan baja, dinding tungku, memegang alat, dan peralatan bantu.

Kelembapan ini seringkali tidak terlihat dengan mata telanjang, namun hal ini dapat mempunyai pengaruh yang menentukan terhadap kualitas logam cair.

Untuk analisis cacat di tempat, perbedaan praktis harus dibuat:

• Kelembaban pada muatan logam, peralatan peleburan, dan alat operasi lebih mungkin untuk berkontribusi porositas presipitasi.
• Kelembaban dalam baki cetakan, kerang keramik, atau bahan tahan api lebih sering mengarah ke porositas invasif.

Perbedaan ini sangat penting dalam pengecoran investasi. Coran berkualitas tinggi memerlukan kebersihan, kering, dan biaya tungku yang dikontrol dengan benar.

Jika bahan bakunya terkontaminasi, optimalisasi proses hilir sebesar apa pun tidak dapat sepenuhnya mengkompensasi beban gas yang diakibatkannya.

Perilaku Operasional Peleburan yang Tidak Standar

Pengoperasian manual yang tidak diatur selama proses peleburan semakin memperburuk penyerapan gas pada logam cair.

Praktik umum yang tidak tepat termasuk memberi makan bahan mentah secara longgar, sisa-sisa pohon sariawan lilin yang tersumbat di dalam tungku menyebabkan panas berlebih secara lokal,

penahanan paduan cair pada suhu tinggi dalam waktu lama, sering terjadi skimming terak yang memperpanjang waktu pemaparan logam cair ke udara sekitar, dan waktu penambahan deoksidasi yang tidak sinkron.

Semua pengoperasian yang tidak tepat ini memperpanjang keadaan aktif logam cair pada suhu tinggi dan secara dramatis meningkatkan efisiensi penyerapan gas.

Deoksidasi Cacat dan Reaksi Kimia Internal

Korelasi antara deoksidasi kualitas dan porositas presipitasi masih menjadi topik kontroversial dalam dunia akademis dan praktik industri pengecoran.

Kebanyakan buku teks resmi mengklasifikasikan kegagalan deoksidasi sebagai penyebab utama porositas presipitasi.

Dari perspektif metalurgi praktis, pori-pori yang diinduksi oksigen murni sangat jarang terjadi pada baja cair, karena oksigen sebagian besar ada dalam keadaan senyawa daripada keadaan bebas.

Intinya, porositas presipitasi yang berhubungan dengan cacat deoksidasi terbentuk secara tidak langsung:

deoksidasi yang tidak mencukupi memicu reaksi kimia karbon-oksigen yang hebat di dalam paduan cair dan menghasilkan gas karbon monoksida.

Akumulasi gas reaksi yang tidak dibuang meningkatkan saturasi gas secara keseluruhan dan akhirnya berkembang menjadi porositas presipitasi.

Proses pembentukan ini melibatkan mekanisme ganda yaitu pelarutan gas dan reaksi kimia, yang membedakannya dari pori-pori presipitasi yang digerakkan oleh kelarutan konvensional.

Selain itu, diferensiasi spesifik paduan yang jelas terdapat pada porositas terkait deoksidasi:

baja karbon dengan kandungan karbon tinggi rentan terhadap reaksi karbon-oksigen dan porositas presipitasi yang relevan;

baja tahan karat memiliki kandungan karbon sangat rendah dan elemen kromium aktif berlimpah yang lebih disukai berikatan dengan oksigen untuk membentuk oksida stabil,

jadi porositas presipitasinya terutama disebabkan oleh pengayaan hidrogen dan nitrogen yang disebabkan oleh bahan mentah lembab, bukan kegagalan deoksidasi.

6. Faktor -faktor yang mempengaruhi kunci & Analisis Sensitivitas

Mensintesis teori metalurgi dan data produksi di tempat, lima faktor penentu menentukan tingkat keparahan porositas presipitasi dalam pengecoran investasi:

Konsentrasi Gas Terlarut Awal

Kandungan gas asli logam cair merupakan faktor prasyarat.

Semakin tinggi saturasi awal hidrogen dan nitrogen, semakin tinggi kemungkinan nukleasi gelembung selama pemadatan, dan semakin luas jangkauan distribusi pori di dalam coran jadi.

Karakteristik Solidifikasi Paduan

Paduan dengan tingkat penyusutan solidifikasi yang besar dan kisaran suhu kristalisasi yang luas lebih sensitif terhadap porositas presipitasi.

Paduan yang mencapai pemadatan berurutan memungkinkan gelembung internal melayang ke atas dan keluar melalui saluran fase cair;

mereka yang mengalami pemadatan lembek membentuk dendrit fase padat padat terlebih dahulu, menjebak gelembung-gelembung kecil dan membentuk pori-pori presipitasi mikro yang tersebar.

Kebersihan Biaya Tungku

Kelembaban sisa, lemak dan karat pada bahan mentah adalah titik risiko harian yang paling diabaikan.

Prosedur sebelum pemanggangan dan penghilangan kotoran yang ketat merupakan hambatan penting terhadap pengayaan hidrogen.

Kondisi Kelembaban Sekitar

Bengkel dengan kelembapan tinggi mempercepat kondensasi embun pada material logam dan peralatan pengoperasian,

terus menambah sumber uap air untuk penyerapan gas logam cair, terutama menonjol di daerah subtropis dan hujan.

Standarisasi Alur Kerja Peleburan

Urutan pemberian makan yang masuk akal, waktu penahanan suhu tinggi yang terkontrol,

ritme skimming terak standar dan penambahan deoxidizer ilmiah secara langsung menstabilkan tingkat gas terlarut dari paduan cair dan menahan pembentukan pori endogen.

7. Strategi Pencegahan dan Pengendalian yang Ditargetkan

Karena porositas presipitasi muncul dari kesalahan sepele kumulatif dan bukan dari cacat proses tunggal yang besar,

diperlukan pengendalian menyeluruh yang sistematis yang mencakup pengelolaan bahan mentah, spesifikasi leleh, pengendalian lingkungan dan penyesuaian adaptif paduan:

Pemrosesan Awal Bahan Baku yang Ketat

Menerapkan standar penerimaan bahan baku terpadu; menolak biaya tungku yang berkarat dan terkontaminasi minyak.

Lakukan pra-pembakaran dengan suhu konstan untuk semua bahan logam, alat bantu dan penghilang terak untuk menghilangkan embun kental dan kelembapan internal;

mengklasifikasikan dan menyimpan bahan di lingkungan kering yang tertutup rapat untuk menghindari penyerapan air sekunder.

Standarisasi Spesifikasi Operasional Peleburan Penuh

Optimalkan prosedur pemberian makan untuk memastikan penumpukan bahan mentah yang kompak dan pemanasan yang seragam;

melarang penahanan paduan cair yang terlalu panas dalam waktu lama dan mengurangi skimming terak berulang yang tidak perlu.

Merumuskan skema deoksidasi eksklusif berdasarkan jenis paduan untuk menstabilkan kandungan oksigen internal dan menekan reaksi samping karbon-oksigen.

Optimalkan Parameter Solidifikasi dan Penuangan

Sesuaikan suhu penuangan dan laju pendinginan sesuai dengan karakteristik paduan dan ketebalan dinding pengecoran.

Untuk paduan solidifikasi lembek, mengoptimalkan tata letak gerbang dan riser untuk membangun saluran pelepasan gelembung yang mulus; mengurangi suhu superheat secara tepat untuk mempersingkat waktu penyerapan gas suhu tinggi.

Meningkatkan Pengendalian Lingkungan Bengkel

Pasang peralatan dehumidifikasi untuk area produksi dengan kelembapan tinggi; menetapkan mekanisme pemeriksaan permukaan tungku dan peralatan secara berkala untuk menghilangkan uap air terkondensasi yang tidak terlihat.

Membedakan jenis cacat secara ilmiah selama pemecahan masalah untuk mengalokasikan rencana perbaikan yang ditargetkan.

Pencegahan Diferensiasi Khusus Paduan

Untuk pengecoran baja karbon, memprioritaskan pengendalian kualitas deoksidasi untuk menghambat pengendapan karbon monoksida;

untuk baja tahan karat dan baja paduan tinggi, fokus pada pengelolaan kelembapan dan pengeringan bahan mentah untuk memutus sumber polusi hidrogen dan nitrogen.

8. Petunjuk Diagnostik Praktis

Beberapa observasi lapangan sangat berguna:

• Jika cacat yang sama muncul di sebagian besar coran dari satu panas, mencurigai kualitas lelehan.
• Jika pori-pori terkonsentrasi di titik panas, menduga interaksi evolusi gas dan penundaan solidifikasi.
• Jika cangkir tuang berperilaku tidak normal, menduga lelehannya mungkin mengandung gas berlebihan.
• Jika cacat lebih sering muncul pada musim lembab, mencurigai adanya penyerapan air pada bahan pengisi daya, peralatan, atau komponen tungku.
• Jika coran stainless steel menunjukkan porositas dengan sistem karbon rendah, lihat dulu kelembapannya, pengambilan hidrogen, dan praktik peleburan daripada mengasumsikan reaksi karbon-oksigen.

Petunjuk ini tidak menggantikan analisis metalurgi, namun hal ini membuat penelusuran akar permasalahan menjadi jauh lebih efisien.

9. Kesimpulan

Porositas presipitasi adalah salah satu cacat yang paling persisten dan secara teknis tidak kentara dalam pengecoran investasi.

Hal ini terjadi ketika gas terlarut dalam logam cair dipaksa keluar selama pemadatan tetapi tidak dapat keluar sebelum cetakan membeku.

Karena cacatnya bergantung pada kandungan gas lelehan dan perilaku pemadatan, hal ini sering kali merupakan akibat dari penyimpangan proses kecil yang terakumulasi menjadi kegagalan yang terlihat.

Pencegahannya memerlukan lebih dari satu tindakan korektif.

Membersihkan, bahan muatan kering; praktik peleburan yang disiplin; deoksidasi yang tepat; kontrol kelembaban; dan desain solidifikasi suara semuanya penting.

Dalam sistem baja tahan karat, perhatian khusus harus diberikan pada kelembaban tungku, kebersihan bahan baku, kontaminasi terkait hidrogen, dan waktu pemaparan leleh.

Cara terbaik untuk mengendalikan porositas presipitasi adalah dengan memperlakukannya sebagai masalah sistem proses, bukan cacat satu kali.

Ketika pola pikir itu diadopsi, akar permasalahan menjadi lebih mudah dilacak, batch menjadi lebih stabil, dan “misteri porositas” menjadi masalah rekayasa yang dapat dikelola dan bukan merupakan gangguan yang tidak dapat dihindari.



FAQ

Apa perbedaan inti antara porositas presipitasi dan pori-pori gas lainnya dalam pengecoran investasi?

Porositas presipitasi adalah cacat endogen yang dibentuk oleh gas jenuh yang diendapkan di dalam paduan cair,

sedangkan pori-pori lainnya merupakan cacat eksogen yang disebabkan oleh udara yang terperangkap atau gas jamur yang membusuk.

Cara cepat menilai porositas presipitasi melalui status riser?

Riser yang menggembung setelah pemadatan menunjukkan adanya gas terlarut yang berlebihan di dalam logam cair, berfungsi sebagai tanda peringatan dini yang paling intuitif mengenai porositas presipitasi.

Mengapa perkakas yang lembab menyebabkan cacat yang berbeda dengan cangkang cetakan yang basah??

Kelembapan pada peralatan logam terutama meningkatkan kandungan hidrogen cair yang menyebabkan porositas presipitasi; kelembaban di dalam cangkang cetakan terurai menjadi gas eksternal untuk memicu porositas invasif.

Mengapa baja tahan karat tidak terlalu terpengaruh oleh kegagalan deoksidasi dibandingkan baja karbon??

Baja tahan karat memiliki kandungan karbon sangat rendah dan elemen kromium aktif yang mengonsumsi oksigen secara istimewa,

jadi porositas pengendapannya terutama terkait dengan hidrogen daripada karbon monoksida yang dihasilkan oleh reaksi deoksidasi.

Apa cara paling hemat biaya untuk mencegah porositas presipitasi?

Lakukan pemanggangan bahan mentah yang ketat, mengontrol kelembaban lingkungan bengkel, dan menstandardisasi waktu penahanan peleburan pada suhu tinggi untuk memutus sumber gas dari penyebab utama.
