1. Wstęp

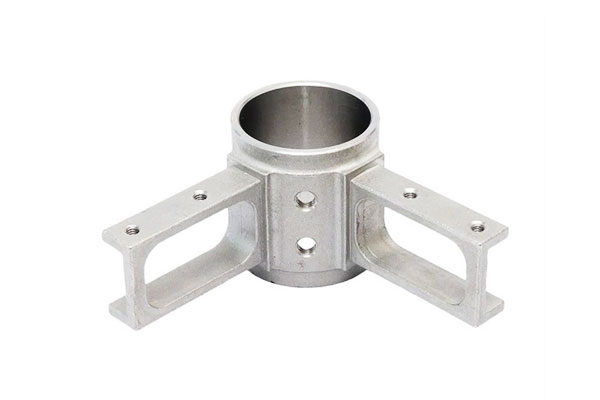

Casting inwestycyjny (Lost-Wax) jest doskonałą drogą produkcyjną dla stal nierdzewna wsporniki montażowe, które wymagają złożonej geometrii, atrakcyjne wykończenia i niezawodna wydajność mechaniczna.

W przypadku objętości mieszanki średniej do wysokiego, Proces zapewnia kształty bliskiej sieci, wąskie tolerancje, oraz zdolność do rzucania szerokiej gamy stopów ze stali nierdzewnej (304/316, dupleks, 17-4Ph, 904L, itp.).

Odpowiednio wykonane, Wsporniki inwestycyjne zmniejszają liczbę części, zminimalizować spawanie, i oferuj doskonałą wydajność estetyczną i korozji w porównaniu do metod alternatywnych.

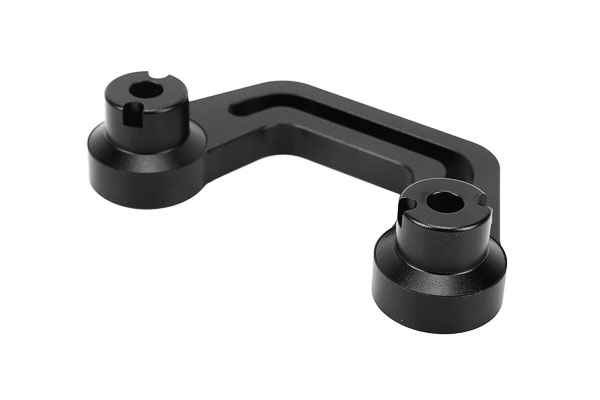

2. Dlaczego warto wybrać odlewy inwestycyjne do wspornika montażu ze stali nierdzewnej?

Casting inwestycyjny (Lost-Wax) jest często najlepszą trasą produkcyjną, gdy nawiasy montażowe muszą się łączyć złożona geometria, Odporność na korozję, Dobre wykończenie powierzchni, I Powtarzalna kontrola wymiarowa.

Podstawowe zalety inżynierii

Wolność projektowa (Złożoność prawie sieci)

• Podcięcia, Wewnętrzne kieszenie, cienkie żebra, Zintegrowane bossy i filety mogą być wytwarzane w jednym kawałku bez spawania lub montażu.
• To zmniejsza liczbę części, eliminuje spawane połączenia (i ich problemy z korozją/siłą) i skraca cykle montażowe.

Hydrauliczny / Optymalizacja ścieżki obciążenia

• Wsporniki, które przenoszą złożone wektory obciążenia lub muszą pasować do wyprofilowanych powierzchni godowych, korzystają z odlewania bliskiej siatki: kształty i zintegrowane żebra kształtujące napięcie podnoszą sztywność bez dodatkowej obróbki.

Tworzywo & Elastyczność stopu

• Odlewy inwestycyjne przyjmuje szeroką gamę stopów ze stali nierdzewnej (304/316/316L, 17-4Ph, 2205/2507 dupleks, 904L) i oceny niklu, pozwalając ci dopasować korozję i siłę do środowiska.

Wykończenie powierzchni & wygląd

• Typowe wykończenia, jak RA ≈ 1,6-3,2 μm, często wystarczająco dobre do wielu widocznych aplikacji.
  Z mechanicznym polerowaniem lub elektropolerem, które można dotrzeć RA ≤ 0.4 μm (Wykończenie lustra) dla sprzętu architektonicznego.

Dokładność wymiarowa & powtarzalność

• Typowe tolerancje na odległość ± 0,1–0,3 mm (małe funkcje) oznaczają znacznie mniej obróbki niż odlewanie piasku. Powtarzalność między partiami obsługuje spójne dopasowanie i zamienność.

Wykorzystanie materiału & zmniejszona obróbka wtórna

• Kształty bliskiego siatki wycinają odpady surowe z materiałem dramatycznie w porównaniu z obróbką z odkuwek/kęsów.
  Typowe oszczędności materialne a pełne maszyny: 30–70% w zależności od geometrii. Post-Cast Cacifining jest ograniczona do funkcji krytycznych (nudy, twarze), często zmniejszając całkowity koszt cyklu.

3. Typowy stop ze stopu nierdzewnego do wsporników

4. Projekt castingu inwestycyjnego (DFIC)

Dobre DFIC zmniejsza złom i ostateczne obróbkę. Kluczowe zasady dotyczące nawiasów montażowych:

• Jednolita grubość sekcji: Unikaj nagłych przejść; Idealna sekcja 2.0–6,0 mm w zależności od obciążenia. Cienkie ściany (<1.5 mm) są ryzykowne dla stopów nierdzewnych.
• Promienie i filety: Filet wewnętrzny ≥ 1–2 × grubość miejscowa, aby uniknąć gorących punktów i stresu. Ostre zakątki powodują skurcze i pękanie.
• Projekt: Dodaj przeciąg 1–2 °, w którym potrzebne jest usuwanie wosku lub ciągnięcie wzoru (Pomaga w wosku narzędzi).
• Szefowie & Podkładki montażowe: Projektowanie z zasiłkiem obróbki (0.5–1,5 mm) Kiedy potrzebna jest krytyczna płaskość lub stuknie nici; Dołącz promień na skrzyżowaniu Boss-to-Web.
• Nokaut i obrońcy: Użyj rdzeni wewnętrznych lub składanych funkcji do tworzenia wgłębień lub podcięcia.
• Otwór & Strategia wątków: W przypadku otworów o wysokiej precyzyjnej gwintowanej określają otwory i wkładki na stuknięte lub śmigłowce; W przypadku otworów niekrytycznych rzuconych blisko netto i wykończenia.
• Bramkowanie & karmienie: Umieść bramy, aby karmić ciężkich bossów/piasty; Unikaj bramkowania na cienkich żeberkach lub sekcjach V, aby zapobiec porowatości.

5. Przepływ procesu odlewania inwestycji dla wspornika montażu ze stali nierdzewnej

Proces odlewania inwestycji w nawiasach wierzchownych obejmuje 10 Kroki sekwencyjne, każdy z krytycznymi punktami kontrolnymi w celu zapewnienia dokładności wymiarowej i integralności materiału:

5.1 Wytwarzanie modelu głównego

• Proces: CNC-MACHINE Aluminium/Stal Master (Tolerancja ± 0,02 mm) lub druk 3D (SLA) Mistrz żywicy dla złożonych nawiasów (NP., Struktury kratowe).
• Punkty kontrolne: 3D zeskanuj mistrza, aby zweryfikować geometrię (Odchylenie ≤0,05 mm); Upewnij się, że otwory/żebra montażowe są zgodne z specyfikacjami CAD.

5.2 Produkcja narzędzi woskowych

• Proces: Utwórz dwuczęściową metalową formę (P20 Stal) od mistrza; Dodaj kanały bramkowe (wlew, biegacze) wielkości przepływu ze stali nierdzewnej (Szerokość bramki = najgrubsza sekcja grubego wspornika 1,5 ×).
• Punkty kontrolne: Wykończenie powierzchni wnęki pleśni Ra ≤ 0,8 μm (zapewnia gładkie powierzchnie wsporników); Lokalizacja bramy w obszarach nieładnych (NP., baza wspornika) Aby uniknąć uszkodzeń po trymu.

5.3 Wstrzyknięcie wzoru wosku

• Proces: Wstrzykaj stopiony wosk (mieszanka parafin-syntetyczna, 60–80 ° C.) do formy poniżej 15–25 MPa przez 20–40 sekund.
• Punkty kontrolne: Temperatura wosku ± 2 ° C. (zapobiega zniekształceniom wzoru); Ciśnienie wtrysku ± 1 MPa (Zapewnia pełne wypełnienie cienkich żeber).
• Kontrola: 5% wzorów testowanych przez CMM dla pozycji otworu (± 0,05 mm) i grubość ściany (± 0,03 mm).

5.4 Zespół wosku (Treeing)

• Proces: Przymocuj 10–20 wzorów wsporników woskowych do wosku (10–12 mm średnica); wsporniki orientacyjne, aby zminimalizować pułapki na powietrze (NP., Otwory w górę).
• Punkty kontrolne: Siła połączenia odstępu do wzoru (5 N Test ściągania); Odstępy wzoru ≥5 mm (Zapewnia jednolitą powłokę skorupową).

5.5 Budynek ceramiczny

• Płaszcz podstawowy: Zanurz drzewo w zawiesinie cyrkon-alumina (Rozmiar cząstek 1–3 μm) + Piasek cyrkonu (40–60 Mesh); sucha 6–8 godzin (40–60% wilgotność).
• Płaszcze zapasowe: 4–6 warstwy zawiesiny krzemionki (Rozmiar cząstek 20–50 μm) + Sinica Sand (80–120 Mesh); sucha 8–10 godzin na warstwę.
• Punkty kontrolne: Końcowa grubość skorupy 5–8 mm (różni się w zależności od rozmiaru wspornika); wytrzymałość skorupy testowana przez obciążenie ściskające (≥4 MPa).

5.6 DEWAXING (Wypalenie zawodowe)

• Proces: Podgrzej skorupę do 900–1 000 ° C w piecu próżniowym przez 2–3 godziny w celu odparowania wosku.
• Punkty kontrolne: Szybkość ogrzewania 50 ° C/godzinę (Zapobiega pękaniu skorupy); Temperatura końcowa ± 25 ° C. (zapewnia 100% Usuwanie wosku).

5.7 Strzelanie do skorupy

• Proces: Ogień w 1100–1200 ° C przez 2–3 godziny, aby spieknąć ceramikę.
• Punkty kontrolne: Trzymaj czas ± 15 minut (Unikając podsumowania/nadmiernego rozmieszczenia); przepuszczalność skorupy testowana przez przepływ powietrza (≥8 l/min przy 0.1 MPA).

5.8 Topienie ze stali nierdzewnej & Zsyp

• Topienie: Użyj vim (Krytyczne nawiasy) lub topienie indukcyjne (wsporniki przemysłowe) stopić ze stali nierdzewnej (1,500–1 600 ° C dla 304/316L).
• Zsyp: Rozgrzej skorupę do 800–900 ° C; Wlać stopioną stal przez grawitację (Proste wsporniki) lub próżnia (Wsporniki złożone/o niskiej objętości).
• Punkty kontrolne: Temperatura wylewania ± 20 ° C. (zapewnia płynność); Czas wypełnienia 5–15 sekund (unika zimnego zamykającego się w cienkich żeberkach).

5.9 Chłodzenie & Zestalenie

• Proces: Schodź skorupę w powietrzu (304/316L) lub kontrolowana atmosfera (17-4 PH/dupleks 2205) do 200–300 ° C przez 4–8 godzin.
• Punkty kontrolne: Szybkość chłodzenia 50–100 ° C/godzinę (zmniejsza naprężenie termiczne; Bracknet Warpage ≤ 0,3 mm).

5.10 Usuwanie skorupy & Lamówka

• Proces: Wibracja lub woda (0.3–0,5 MPa) złamać skorupę; Wytnij bramy/pióry za pośrednictwem lasera (± 0,1 mm dokładność) lub piła zespołu (± 0,5 mm).
• Punkty kontrolne: Usuwanie bramki 0,5–1,0 mm od wspornika (unika uszkodzenia powierzchni); Brak burr na otworach montażowych (Krytyczne dla dopasowania mocowania).

6. Topienie, Zsyp, i obróbka cieplna

Topienie & Wlać

• Stopić czystość: INDUKCJA TEPING z Całunkiem Argonu lub VIM (dla krytycznych stopów) zmniejsza wtrącenia i odbiór gazu. Cel dla niskiego poziomu tlenu i siarki.
• Dla temperatury: stopy nierdzewne wylewały ~ 1 450–1,600 ° C w zależności od składu (316L ~ 1 450–1,520 ° C).
  Nadmiar przegrzania zwiększa utlenianie; Zbyt niski powoduje błędne uruchamianie w cienkich sekcjach.
• Odgazowanie: Oczyszczanie argonu minimalizuje porowatość wodoru.

Obróbka cieplna

• Austenitics (304/316): Rozwiązanie wyżarzanie ~ 1 040–1 100 ° C, Szybkie gaszenie w celu rozpuszczenia węglików i przywrócenia odporności na korozję.
• Hartowanie opadów (17-4Ph): Roztwór Traktuj ~ 1 040 ° C, a następnie wiek w temperaturze 480–620 ° C na wymagany temperament, aby osiągnąć wydajność/rozciąganie.
• Dupleks & Super dupleks: Ostrożnie roztwór wyżarzanie (1,050–1120 ° C.) i szybki gatź w celu zachowania równowagi fazowej; Unikaj rozszerzonych wstrzymania w 600–950 ° C, aby zapobiec fazie sigma.

Punkty kontrolne: Unikaj uczulenia w Austenitics (450–850 ° C zakres) i faza sigma w dupleksie; Zapisz cykle obróbki cieplnej i sprawdź mikrostrukturę, jeśli usługa krytyczna.

7. Operacje po obserwowaniu: Obróbka, Funkcje montażu, i wykończenie powierzchni

Obróbka & przygotowanie montażu

• Krytyczne nudy: REAM do H7 (Typowa tolerancja ± 0,01–0,02 mm) i sprawdź koncentryczność.
• Wątki & wkładki: preferowana praktyka: Bossy maszynowe do wkładek Helikoil lub Pekk zamiast odlewania nici w cienkim materiale.
• Godne twarze: Młyn płaskie twarze do określonej płaskości (0.05–0,2 mm w zależności od rozmiaru).

Wykończenie powierzchni

• Strzały / Blast koralików: jednolite matowe wykończenie (RA ~ 1,6-3,2 µm).
• Polerowanie mechaniczne & Buffing: Zmniejsz RA do 0,2–1,0 µm dla nawiasów architektonicznych lub sanitarnych.
• Elektropolera: usuwa mikro-aspekt (RA ≤ 0,4 µm) i poprawia odporność na korozję - zalecane dla nawiasów morskich/medycznych.
• Powłoki / platerowanie: Pvd, Nikiel Splat, lub powłoka proszkowa do zabezpieczenia koloru/wyglądu/dodatkowej ochrony korozji - Zapewnij zgodność z podłożem nierdzewnym i rejestrami środowiskowymi.

Montaż & spawalniczy

• Odlewy inwestycyjne zmniejsza spoiny, ale czasami wymaga małych spoin do kołków lub wkładek; Użyj pasywacji o niskim poziomie ciepła i pasywacji po spalinie, aby zapobiec korozji odcienia cieplnego.

8. Tolerancje, Chropowatość powierzchni & Kontrola wymiarowa

9. Zapewnienie jakości

Metody kontroli

• Wymiarowy: Pomiar CMM dla krytycznej geometrii i wzorów otworów.
• Chropowatość powierzchni: odczyty profilometru dla specyfikacji wykończenia.
• Wizualny & Testy penetracyjne (Pt): Wykrywanie pęknięć powierzchniowych.
• Radiografia / Ct (Rt): Wewnętrzna porowatość lub wtrącenia w kluczowych nawiasach.
• Testy ultradźwiękowe (Ut): grubsze sekcje lub odlewy o ograniczonym dostępie RT.

10. Wspólne tryby awarii i strategie łagodzenia

11. Aplikacje branżowe & Przykłady przypadku

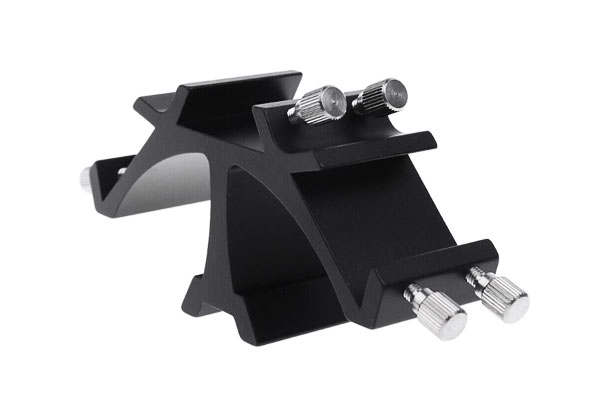

Wspornik mocowania ze stali nierdzewnej wytwarzany przez Casting inwestycyjny są szeroko stosowane w różnych branżach, które wymagają niezawodność strukturalna, Odporność na korozję, i wysokiej dokładności wymiarów.

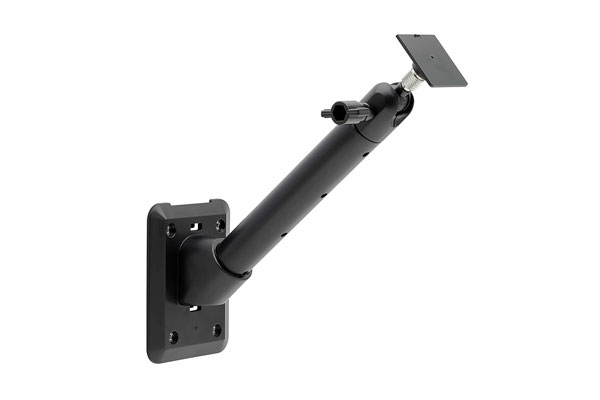

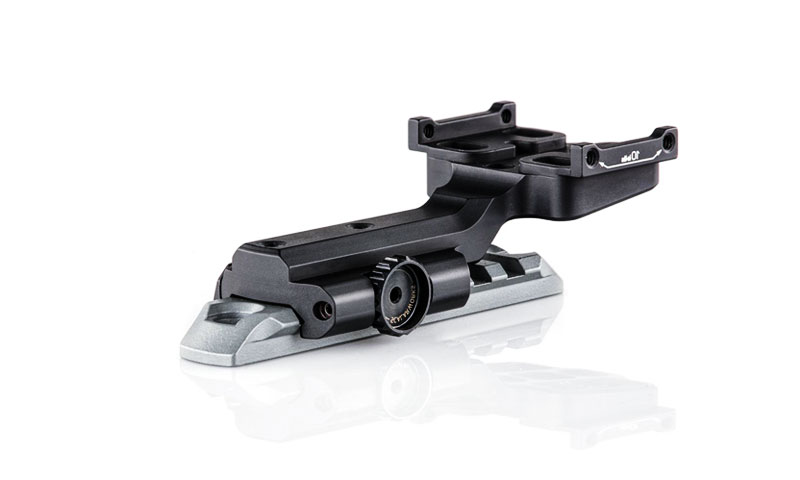

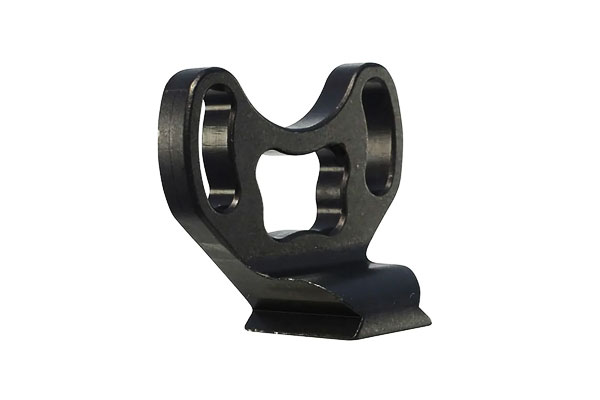

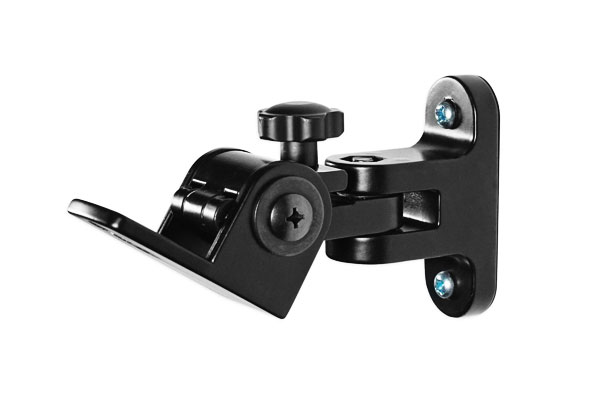

Kluczowe aplikacje branżowe

12. Porównanie z innymi metodami produkcyjnymi

Wspornik mocowania ze stali nierdzewnej można wytwarzać za pomocą kilku metod: Casting inwestycyjny, kucie, cechowanie, obróbka, i spawane produkty.

Każdy proces oferuje unikalne zalety i kompromisy pod względem koszt, Elastyczność projektowania, Jakość powierzchni, i wydajność.

Tabela porównawcza

Kluczowe spostrzeżenia

• Siła vs.. Złożoność: Kucie daje najwyższą wytrzymałość z powodu udoskonalenia ziarna, Ale casting inwestycyjny umożliwia więcej złożone geometrie wsporników z zoptymalizowanym wagą żebrbing.
• Wykończenie powierzchni & Estetyka: Wyspek inwestycyjny przewyższa spawanie i stemplowanie w nawiasach architektonicznych, gdzie lustrzane powierzchnie są wymagane.
• Wydajność kosztów: Dla wysoka objętość, cienkościenne wsporniki, Stampowanie jest najtańsze, gdyby nie Średnia głośność, złożone kształty 3D, Casting inwestycyjny zapewnia najlepszy saldo kosztów i wydajności.
• Wartość cyklu życia: Inwestycyjne wsporniki ze stali nierdzewnej, Zwłaszcza w morski, lotniczy, i zastosowania architektoniczne, oferta dłuższa żywotność i niższa konserwacja, uzasadnienie ich wyższych kosztów początkowych.

13. Koszt, Czas realizacji, i względy produkowania

• Koszt narzędzi: Narzędzia woskowe zazwyczaj 3 tys. $ - 20 000 $; amortyzuj nad ilością zamówienia.
• Koszt na części: konkurencyjny dla średnich woluminów (100S - 10 000s). Bardzo niskie tomy (<50) może sprzyjać obróbce lub prototypom drukowanym 3D.
• Czas realizacji: Prototypowe próbki 2–6 tygodni (w zależności od metody oprzyrządowania i wykończenia). Biegi produkcyjne: kilka tygodni w zależności od wielkości partii i kroków wykończenia.
• Wskazówka ekonomiczna: uruchomić analizę amortyzacji NRE (obróbka + konfiguracja ÷ część Qty) Aby porównać trasy produkcyjne.

14. Wniosek

Odlewy inwestycyjne to przekonująca metoda produkcyjna dla wspornika montażowego ze stali nierdzewnej, gdy złożoność geometrii, Jakość powierzchni, i wybór stopu.

Postępując zgodnie z najlepszymi praktykami DFIC, Kontrolowanie zmiennych stopu i wlewu, i wykonywanie odpowiednich operacji po obserwacji (precyzyjne rozwiercie, elektropolera, pasywacja), Producenci mogą zapewnić solidne, atrakcyjny, oraz długowieczne nawiasy do wymagających aplikacji.

Dla każdego projektu, Oceń objętość części, tolerancje krytyczne, Wybór stopu i wymagania dotyczące wykończenia w celu potwierdzenia odlewania inwestycji to optymalna trasa.



FAQ

Minimalne realne zamówienie na casting inwestycyjny?
Nie ma uniwersalnego minimum, Ale koszty oprzyrządowania oznacza, że ​​odlewanie inwestycji jest najbardziej ekonomiczne w przypadku ilości średniej do wysokiego.

Szybkie prototypowanie (3D Wosk/żywica wydrukowana) obniża koszty z góry na małe biegi.

Czy mogę bezpośrednio rzucić otwory gwintowane?
Możesz, Ale odlewane nici w cienkich ścianach są słabe. Powszechną praktyką jest rzucenie bossa i maszyny/dotknięcia lub zainstalowanie śmigłowców/wkładek w celu uzyskania siły i powtarzalności.

O jakie wykończenie powinienem poprosić o nawiasy morskie?
Elektropolish + pasywacja na 316L lub wybierz materiały dupleksowe/super-dupleksowe; Ra ≤ 0,4 µm jest typowy dla długiej żywotności w środowiskach chlorkowych.

Ile zasiłku obróbki powinienem zaprojektować?
Zapewnij 0,5–1,5 mm Mach. zasiłek na krytycznych twarzach i otworach; Podaj rozlewane/stukane ostateczne Dims na rysunku.

Jak zapobiegać zniekształceniu w spawanych wspornikach?
Zminimalizować spawanie według projektu, Użyj procesów wprowadzania ciepła, W razie potrzeby hals, Odpręż się, a następnie wykonaj obróbkę wykończenia jako ostatni krok.
