アルミニウム合金精錬, 配合, と鋳造技術

高品質のアルミニウム押出原料と鋳物の製造には、合金化学の統合制御が必要です, 溶ける清潔さ, 熱履歴と凝固挙動.

少量の不純物, 不適切な溶解または脱ガスの実施, または、制御されていない固化により、他の方法では正しい化学反応が無効になる可能性があります.

この論文では合金の設計原則をまとめています。 (Al-Mg-Siに重点を置く / 6063), 推奨される製錬および精製方法, 結晶粒の微細化と鋳造パラメータ, 均質化戦略,

典型的な欠陥を最小限に抑えるためのトラブルシューティング手段 (気孔率, 酸化物の閉じ込め, 粗粒, 分離).

1. 制御理念: 構成 そして 不純物の予算

• 主なルール: 適格な合金組成だけでも 必要だが十分ではない.
  微量不純物の合計 (例えば。, fe, cu, Zn, Mn, の, その他) 意図しない要素は、表面仕上げを維持する制限内に制御する必要があります, 押出応答と最終的な機械的特性.
• 例 (実用的): ただし、一部の規格では Zn は次の値まで許容されます。 0.10 特定の鍛造合金における重量%,
  生産経験が示しているのは、 亜鉛≧ 0.05 wt％ 酸化した押出成形品の表面に白い斑点が生じる可能性があります;
  したがって、多くの生産者がターゲットにしています Zn < 0.05 wt％ 明るい仕上がりのプロファイル用.
• 不純物が相互作用する: 多くの場合、累積的な「不純物バジェット」は、単一の要素が仕様に準拠していることよりも重要です.

2. 合金配合: Al-Mg-Si のトライアド (6063 家族)

• 6063 アルミニウム合金の公称範囲 (例, GB/T あたりと一般的な慣行): そして ≈ 0.2–0.6重量%; Mg ≈ 0.45–0.9重量%; Fe≤ 0.35 wt％; 他の要素 (cu, Mn, cr, ZR, の) 通常 < 0.10 wt％. (正確な公差については、最終製品仕様を参照してください。)
• 強化フェーズ: Mg₂Si は主要な硬化相です. その効果はマグネシウムに依存します:Si 原子/重量比 - Mg:Mg₂SiのSi重量比は≈ 1.73.
  時効硬化を最大限に高めるには, 維持する mg:および≤ 1.73 (すなわち. マグネシウム過剰を避ける).
  過剰な Si は Mg₂Si の溶解度に限定的な悪影響を及ぼします; 過剰な Mg は溶解度を低下させ、老化反応を低下させます。.
• 溶解性と熱/経時挙動 (実践データ): Mg₂Si は強い温度依存性を示します; 擬似バイナリα(アル)–Mg₂Si 共晶が近くに形成されます。 595 °C.
  実際に挙げられる最大 Mg₂Si 溶解度は ≈ 1.85 wt％, そしてで 500 °C 溶解度は ≈ に低下します 1.05 wt％.
  その結果, より高い溶体化処理温度 適切な急冷速度により、溶質の保持力が向上し、時効強度が向上します。ただし、初期の溶融と過度の酸化を避けるためには実際的な限界が存在します。.

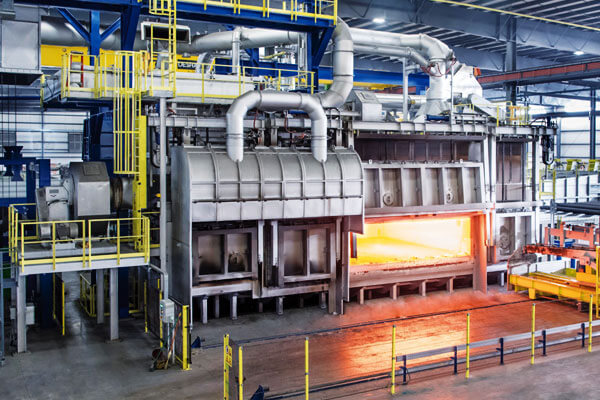

3. 製錬技術 6063 アルミニウム合金

製錬は高品質のものを生産するための最も重要なプロセスです アルミニウム合金 ビレット.

不適切なプロセス制御はさまざまな鋳造欠陥を引き起こす可能性があります, スラグ介在物など, 気孔率, 粗粒, そして羽のような結晶.

以下の主要な技術的ポイントを厳密に実装する必要があります:

精錬温度の正確な制御

最適な製錬温度 6063 アルミニウム合金は 750–760℃. 温度管理は次の理由から重要です。:

• 低温リスク: 温度が 750°C 未満になると、アルミニウム溶融物の粘度が増加します。, スラグ分離の効率が低下し、ビレットにスラグ混入欠陥が発生する可能性が高くなります。.
• 高温リスク: 760℃を超える温度では、アルミニウム溶融物中の水素の溶解度が急激に増加します。.
  冶金学的研究によると、アルミニウム中の水素の溶解度は、温度が 760°C を超えると指数関数的に増加します。.
  温度が高すぎると、溶融物の酸化と窒化が促進されます。, 合金元素の燃焼損失の増加につながる, 粗大粒子や羽毛状結晶などの欠陥を直接誘発します。.

水素の吸収を減らすための追加の対策には次のものがあります。:

• 溶解炉とツールを 200 ～ 300°C に予熱して、表面の水分を除去します。.
• ドライのみを使用する, 劣化していない原料とフラックスを使用し、溶融物への水分の混入を防ぎます。.

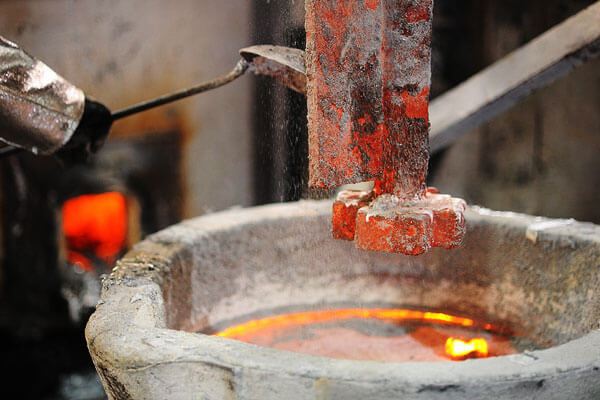

高品質フラックスの選択と精製プロセスの最適化

フラックス (スラグ除去剤を含む, 精製業者, およびカバー剤) アルミニウム合金精錬に不可欠な副原料です.
ほとんどの市販のフラックスは塩化物とフッ化物で構成されています, 吸湿性が高いもの. フラックス管理が不十分であると、溶湯中の水素汚染の主な原因となります。.

フラックスの品質管理

• フラックス製造の原料は、水分を除去するために十分に乾燥する必要があります, 完成したフラックスは、保管および輸送中の吸湿を防ぐために密閉包装する必要があります。.
• フラックスの製造時期に注意する必要があります。; 期限切れのフラックスは湿気を吸収する傾向があります,
  アルミニウム溶融物と反応して水素を生成します (2アル + 3H₂O → Al₂O₃ + 3H₂↑), ビレットの気孔欠陥につながる.

粉末射出精製プロセスの最適化

粉末射出精製は、最も広く使用されている精製​​方法です。 6063 アルミニウム合金, 精製剤と溶融物との完全な接触が可能になるため.

このプロセスの中核となる技術的ポイントは次のとおりです。:

1. 窒素圧力制御: 窒素圧は可能な限り低く保つ必要があります, 精製剤を溶融物中に運ぶのに十分な量.
   高い窒素圧力により、激しい乱流と溶融物の飛沫が発生します, 新しい酸化膜の形成と酸化物含有欠陥のリスクが増加します。.
2. 窒素純度の要件: 高純度窒素 (99.99％以上) 精製に使用する必要があります.
   水分を含む不純な窒素は、溶融物に追加の水素を導入します。, 精製効果を打ち消す.
3. 精製剤の投与量: より多くの流束の原理, ガスを減らす必要があります.
   精錬剤の添加量を増やすと、脱ガス効果とスラグ除去効果が向上します。, 窒素の使用量を減らすことで生産コストを削減し、溶融乱流を最小限に抑えることができます。.
   コアプロセスの目標は、最小限の窒素量を使用して、溶融物に最大量の精製剤を注入することです。.

粒子微細化処理

結晶粒微細化は、アルミニウム合金ビレットの品質を向上させ、気孔などの鋳造欠陥を解決するための最も効果的な手段の 1 つです。, 粗粒, そして羽のような結晶.

結晶粒微細化のメカニズムは次のとおりです。:

非平衡凝固時, 不純物元素 (合金元素を含む) 粒界で偏析する傾向がある.
粒子が微細になると、総粒界面積が増加します, 各粒界における不純物元素の濃度を低減します。.
不純物元素について, これにより有害な影響が軽減されます; 合金元素用, これにより、分布の均一性が向上し、強化効果が高まります。.

結晶粒微細化の効果は、簡単な計算で説明できます。: 同じ体積 V の 2 つの金属ブロックを仮定します。, 立方体の粒子で構成されています.

ブロックの木目側の長さの場合 1 2a とブロックのそれ 2 aです, ブロックの総粒界面積 2 ブロックの2倍です 1.

これは、結晶粒径を半分に減らすと粒界領域が 2 倍になることを意味します。, 単位粒界面積あたりの不純物濃度が半分になります。.

のために 6063 つや消しプロファイルに使用される合金, 結晶粒の微細化は特に重要です.

細かい, より均一な粒子により、つや消しプロセス中にプロファイル表面が均一に腐食されます。, 一貫した結果が得られます, 高品質のつや消し仕上げ.

アルミニウム合金の一般的な結晶粒微細化剤には、Al-Ti-B 母合金が含まれます, これらは通常、0.1 ～ 0.3 wt.% の量で溶融物に添加されます。.

4. の鋳造技術 6063 アルミニウム合金

鋳造は、精製されたアルミニウム溶融物を指定された寸法の固体ビレットに変換するプロセスです. 高品質のビレットを製造するには、合理的な鋳造プロセスパラメータが不可欠です.

以下の主要な技術的ポイントを強調する必要があります。:

最適な鋳造温度の選択

のために 6063 結晶粒微細化剤で処理された合金溶湯, 最適な鋳造温度は 720–740℃. この温度範囲は次の要因によって決まります。:

1. 結晶粒微細化された溶融物は粘度が高く、凝固速度が速い; 適度に高められた鋳造温度により、溶湯の良好な流動性が保証され、コールドシャット欠陥が防止されます。.
2. キャスト中, ビレットの凝固フロントに液体と固体の二相ゾーンが形成されます。.
   鋳造温度が適度に高いと、この二相ゾーンが狭くなります。, 凝固中に発生するガスの逃がしを促進し、気孔欠陥を低減します。.

しかし, 鋳造温度は高すぎてはいけません, 高温では結晶粒微細化装置の有効時間が短縮され、ビレットの粒子構造が粗大化する可能性があるためです。.

鋳造システムの予熱

鋳造システムのすべてのコンポーネント, 洗濯者を含む, 販売代理店, とカビ, 鋳造前に完全に予熱し、200 ～ 300°C に乾燥させる必要があります。.

これにより、これらのコンポーネントの表面の水分と高温のアルミニウム溶融物との反応が防止されます。, これは水素汚染の主な発生源である.

溶融乱流と酸化物混入の防止

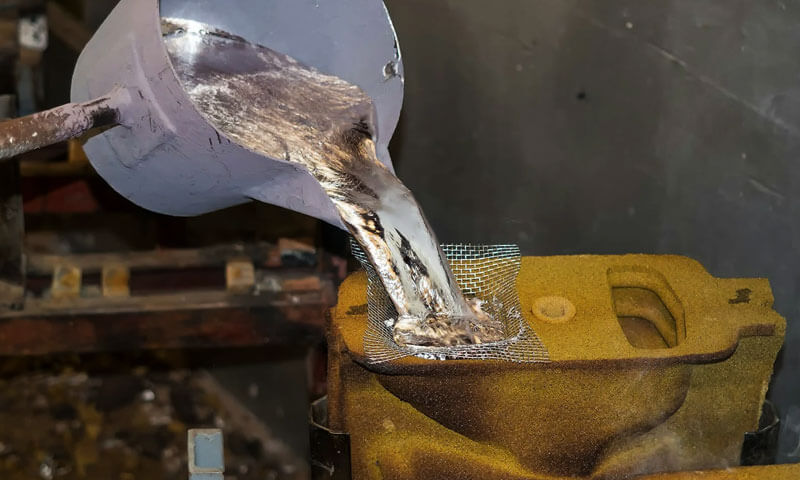

キャスト中, アルミニウム溶融物の乱流と飛散を最小限に抑える必要があります. 次の運用ガイドラインに従う必要があります:

• 洗浄機やディストリビューター内で工具を使用して溶融物をかき混ぜることは避けてください。, これにより、溶融物表面の保護酸化膜が破壊されるため、, 新しい酸化物の形成につながる.
• 酸化皮膜に守られながら、溶融物が金型内にスムーズに流れ込むことを保証します。.
  酸化アルミニウム膜には強い吸湿性があることが研究で判明, ほぼ含む 2 水分重量%.
  これらの酸化膜が溶融物中に引き込まれると、, それらに含まれる水分はアルミニウムと反応して水素と酸化物含有物を生成します。, ビレットの品質を著しく損なう.

溶融濾過処理

ろ過は、アルミニウム溶融物から非金属介在物を除去する最も効果的な方法です。.

のために 6063 合金鋳物, 2 つの一般的な濾過方法が広く使用されています: 多層グラスファイバークロス濾過とセラミックフィルタープレート濾過.

主要な運用ポイントは次のとおりです。:

• 濾過前, 溶融物の表面スラグを除去する必要がある. 表面のスラグを流れる溶融物から分離するために、スラグバッフルを洗浄機に設置する必要があります。, フィルターの目詰まりを防ぎ、スムーズなろ過を実現します。.
• フィルターへの熱衝撃を避け、溶融物にコールドシャット欠陥が形成されるのを防ぐために、フィルターは溶融物と同じ温度に予熱する必要があります。.

5. 均質化処理 6063 アルミニウム合金ビレット

非平衡凝固とその影響

キャスト中, 溶けたアルミニウムは急速に固まります, 非平衡凝固を引き起こす.

2 つの要素 A と B で構成される二元状態図の場合, 組成Fの合金が凝固するとき,
温度 T1 での平衡固相組成は G でなければなりません, しかし、急冷のため実際の固相組成は G’ になります。.

これは、固相中の合金元素の拡散速度が結晶化速度よりも遅いためです。, 粒子内の化学組成の不均一性を引き起こす (すなわち, 分離).

非平衡凝固 6063 合金ビレットは 2 つの主な問題を引き起こします:

1. 粒子間に残留鋳造応力が存在する;
2. 偏析による粒子内の化学組成の不均一性.

これらの問題により、後続の押出加工の困難さが増し、最終プロファイルの機械的特性と表面処理性能が低下します。.

したがって, 押出前のビレットには均質化処理が必要です.

均質化処理工程

均質化処理はビレットを高温に保持する熱処理工程です。 (過燃焼温度以下) 鋳造応力と結晶粒の内部偏析を除去します。.

主要な技術パラメータは次のとおりです:

• 均質化温度: 理想的な Al-Mg-Si 三元系の過燃焼温度は 595°C です。,
  しかし実際の 6063 合金にはさまざまな不純物元素が含まれています, 複数コンポーネントシステムにする.
  したがって, 実際の過燃焼温度は 595°C 未満です.
  最適な均質化温度 6063 合金は 530–550℃. この範囲内で温度が高くなると、保持時間が短くなる可能性があります, エネルギーを節約する, 炉の生産性を向上させます.
• 開催時間: 保持時間はビレットの直径と粒度によって異なります.
  結晶粒が微細になると、結晶粒界から結晶粒内部までの合金元素の拡散距離が短くなるため、必要な保持時間が短くなります。.

均質化処理の省エネ対策

均質化処理には高温と長時間の保持が必要です, エネルギー消費と処理コストが高くなる, 多くのプロファイルメーカーがこのプロセスを省略しているのはそのためです.

効果的な省エネ対策としては、:

1. 穀物洗練: 前述のとおり, 粒子が細かいため、必要な均質化保持時間が大幅に短縮されます。, エネルギー消費の削減.
2. 統合加熱プロセス: 押出用ビレット加熱炉を増設, 均質化と押出温​​度の両方の要件を満たすためにセグメント化された温度制御を実装します.
   このプロセスには 3 つの主な利点があります:

• • 追加の均質化炉は必要ありません;
  • 均質化されたビレットの熱を最大限に活用, 押出前の繰り返し加熱を避ける;
  • 長時間加熱によりビレット内外の均一な温度分布を確保, これは、押出とその後の熱処理に有益です。.

6. 品質保証: メトリクスと検査

押出/鋳造リリース前の重要な受け入れチェック:

• 化学分析 (全分光化学MTR): 主要な合金元素と微量不純物、特に亜鉛を確認します。, 銅と鉄.
• 水素分析 / 気孔率サンプリング: 溶湯の水素含有量 (またはサンプル鋳造品の気孔率指数) 代表的なビレットのX線撮影/CT撮影.
• 包含レベル / ろ過効果: フィルターケーキの光学検査, ラボクーポンからの微細な含有物カウント.
• 粒径と相分布: サンプル固化後の金属組織検査; フェライト/α粒径, 二次相.
• 機械的チェック: 溶液と合金の反応を確認するためのクーポンの引張と硬度.

7. 一般的な鋳造欠陥 - 原因と解決策

8. 高度なプロセス改善技術

• 超音波脱気: 水素を除去するためにキャビテーションを発生させ、酸化膜を破壊することができます。小さなビレットや高価値の鋳造品の一部の工場での実装に効果的です。.
• 真空脱気 / 低圧鋳造: 溶存ガスレベルを減らし、給餌を改善することができます; プレミアムプロダクションで使用される.
• 電磁撹拌: 慎重に塗布すると, 粒子を微細化し、温度を均一化します。; 金型面での過度の乱流を避ける.
• 自動化された注入と溶解記録: 精密なマスターアロイの追加, AR/IRスペクトル制御, デジタル溶融ログにより人的エラーが軽減され、トレーサビリティが確保されます。.
• シミュレーションツール: CFD による低乱流ゲートの設計, 熱勾配を最適化し、ホットスポットを最小限に抑えるための凝固モデリング.

9. 環境, 安全性と経済性の考慮

• フラックス取り扱いの危険性: 塩化物/フッ化物塩は腐食性と吸湿性があります。; 密閉状態を維持する, 乾式保管. フラックス使用のための PPE およびヒューム制御を提供する.
• エネルギー管理: 溶解と均質化はエネルギーを大量に消費します; 段階的炉システム,
  廃熱回収とプロセス統合 (排熱を利用してビレットを予熱する) 大幅なコスト削減を実現.
• スクラップとリサイクル: 高価な合金スクラップと汚染された材料を分離する; 混入元素を制限し、合金の品質を維持するための溶解手法の導入.

10. 結論

高品質のアルミニウム合金鋳物と押出原料は、規律ある合金管理の産物です。, 正確な溶融管理と適切に設計された凝固実践.

などの 6xxx シリーズ合金の場合 6063, 成功は正しいマグネシウム量を維持するかどうかにかかっています: バランスが取れていれば, 不純物元素を保持する (特に亜鉛) 表面品質の実際の閾値を下回る,

過度の溶融過熱を避ける, 効果的な精製を使用する (粉 + 制御されたガスパージ), 微細粒子構造の実現, 適切な均質化を適用する.

これらの対策を個別に実施するのではなく、まとめて実施すると、結果は予測可能な機械的特性になります。, 堅牢な表面品質とコストのかかるスクラップや再加工イベントの削減.



FAQ

なぜ亜鉛なのか <0.05 多くのスペックが許す場合に推奨 0.10?

実践的な店舗体験はZn近くを示します 0.1 酸化/アニール後に白い斑点が発生しやすくなります; に減らす <0.05 明るい/押し出されたプロファイルの表面欠陥を軽減します.

最も敏感な単一の融解パラメータは何ですか?

溶融温度. 以上、約 760 °C 溶存水素が急激に上昇し、気孔などの欠陥を引き起こす; 溶融温度を制御し、滞留時間を最小限に抑えます.

粉末精製と高ガス流量 — どちらが優れているか?

使用 最小限の量で十分な精製粉末, 制御されたガスの流れ. 大きなガス流により、滞留時間が短い大きな気泡が生成されます。: 脱ガスが不十分で乱流が増加する.

結晶粒微細化により鋳造温度耐性が向上しますか??

はい - 効果的に結晶粒が微細化された溶湯は、わずかに高い鋳造温度に耐えます (タイプ. 720–740°C) どろどろゾーンが狭くなり摂食性が向上するため; しかし、過熱は依然として制限されるべきです.

鋳物スクラップは安全に再利用できるのか?

はい, ただし、混入元素を監視し、合金族ごとに分離する. リサイクルされた材料は不純物の負担を増加させるため、より洗練された溶融作業とより厳密な MTR 制御が必要になります。.
