Apa itu Katup Steker?

1. Perkenalan

Pasang katup adalah katup seperempat putaran serbaguna yang banyak digunakan untuk isolasi, pengalihan, dan pembatasan sesekali dalam sistem industri.

Desainnya yang sederhana—sumbat silinder atau kerucut yang berputar di dalam badan katup—menawarkan pengoperasian yang cepat, penurunan tekanan rendah, dan keandalan yang kuat.

Memahami prinsip-prinsipnya, bahan, metrik kinerja, dan aplikasi industri sangat penting untuk memilih katup yang tepat untuk tekanan tinggi, kasar, atau layanan dengan ruang terbatas.

2. Apa itu Katup Steker?

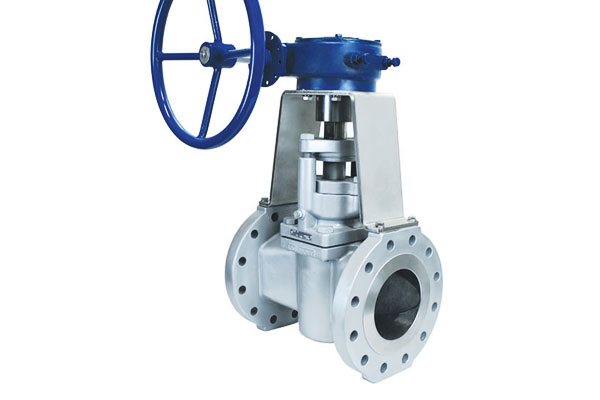

A katup sumbat adalah katup putar seperempat putaran khusus yang banyak digunakan dalam sistem perpipaan industri untuk isolasi aliran, pengalihan, dan pembatasan sesekali.

Prinsip operasi inti bergantung pada a sumbat silinder atau kerucut ditempatkan di dalam badan katup, yang berputar untuk menyelaraskan port internalnya dengan pipa untuk aliran tidak terbatas atau untuk memblokir jalur sepenuhnya.

Mekanisme sederhana namun kuat ini memungkinkan pengoperasian cepat 90°, menawarkan efisiensi dan keandalan dalam aplikasi penting.

Fitur Inti

• Operasi seperempat putaran
  Aktuasi cepat (biasanya 90°) — ideal untuk isolasi darurat, tugas dan aplikasi pengalih yang memerlukan tindakan hidup/mati yang cepat.
• Sederhana, Jalur Aliran Obstruksi Rendah
  Konfigurasi port penuh menyediakan aliran lubang pipa dengan penurunan tekanan minimal; kapasitas aliran perdagangan opsi port yang dikurangi untuk torsi dan biaya yang lebih rendah.
• Konfigurasi Beberapa Port
  Dua-, tiga- dan pengaturan colokan empat arah memungkinkan pengalihan, Percampuran, pengambilan sampel dan perutean kompleks tanpa banyak katup.
• Fleksibilitas Penyegelan

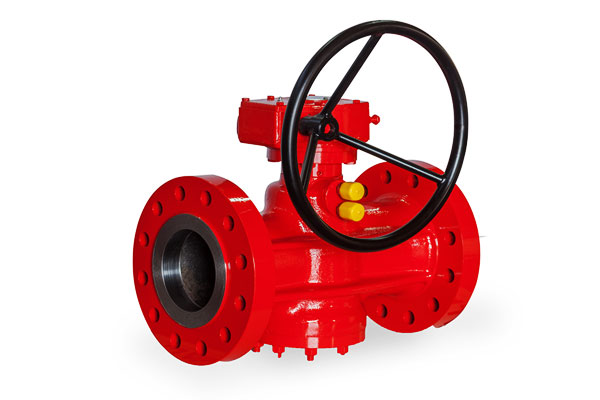

  Tersedia dengan logam-ke-logam kursi untuk layanan suhu tinggi/abrasif, ulet (PTFE/RPTFE, elastomer) kursi untuk penutup kedap gelembung dan torsi rendah, atau dilumasi sistem yang memperpanjang masa pakai kursi di media yang kotor atau erosif.

3. Klasifikasi Katup Steker berdasarkan Desain

Katup sumbat dikategorikan berdasarkan Desain Mekanis, Metode penyegelan, dan konfigurasi aliran.

Memahami klasifikasi ini membantu para insinyur memilih katup yang tepat untuk tekanan, suhu, mengalir, dan persyaratan layanan.

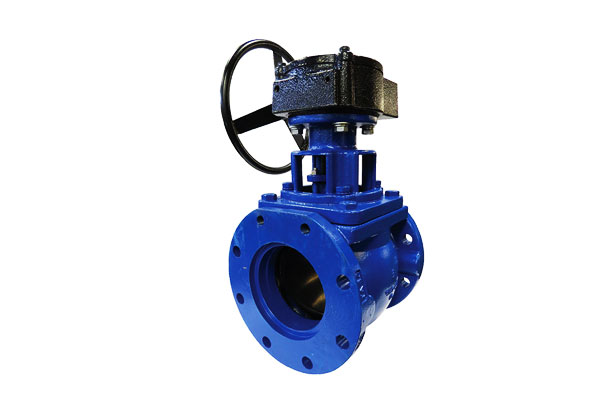

Berdasarkan Jenis Steker

Berdasarkan Konfigurasi Port

Berdasarkan Dukungan Steker

Berdasarkan Desain Penyegelan

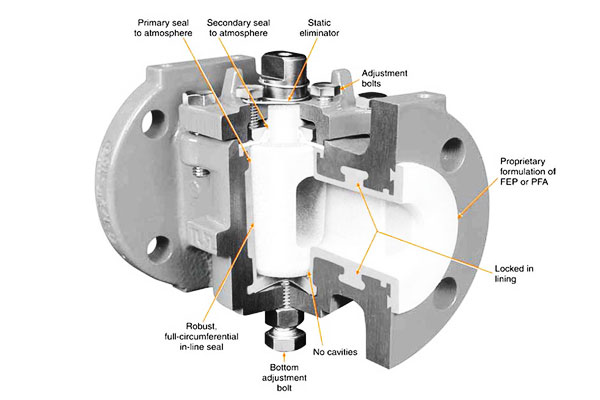

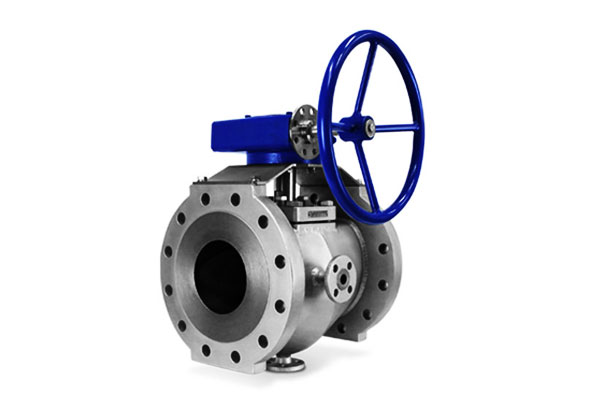

4. Komponen Utama dan Bahan Plug Valve

Kinerja katup sumbat, daya tahan, dan kesesuaian untuk aplikasi tertentu bergantung padanya komponen dan bahan.

Setiap bagian dirancang untuk menahan tekanan, suhu, korosi, dan erosi sekaligus memastikan kelancaran pengoperasian dan penyegelan anti bocor.

Komponen Utama

Pemilihan Bahan

5. Karakteristik aliran dan perilaku hidrolik

Kemampuan aliran (Cv) — rentang tipikal

• Katup sumbat berukuran instrumen kecil (¼ – 1) mungkin punya Cv ~ 0,1–5.
• Ukuran proses umum (2–6) biasanya berkisar Cv ~ 5–200 tergantung pada desain port (port penuh vs. port yang dikurangi).
• Katup sumbat berdiameter besar (8+) dapat mencapai nilai Cv yang sangat tinggi, sebanding dengan katup bola dan seringkali melebihi katup globe untuk ukuran yang sama.

Penurunan tekanan dan pelambatan

• Katup sumbat terutama dirancang untuk ON/OFF atau pengalih melayani.
  Meskipun bisa digunakan untuk pelambatan, mereka kurang ideal daripada katup globe untuk modulasi yang presisi karena potensi karakteristik aliran nonlinier dan keausan dudukan saat dicekik pada ΔP tinggi.
• Penurunan tekanan meningkat seiring aliran dan menurun seiring ukuran port; layanan ΔP yang tinggi memerlukan trim khusus (colokan multi-tahap atau pengurang tekanan) untuk menghindari kebisingan dan erosi.

6. Metrik dan kelas kinerja

7. Proses Pembuatan Plug Valve

Pembuatan katup sumbat melibatkan ketelitian pengecoran, pemesinan, perakitan, dan pengujian untuk memastikan daya tahan, penyegelan anti bocor, dan pengoperasian yang andal dalam berbagai kondisi industri.

Pengecoran atau Penempaan Badan dan Steker

Katup badan dan steker membentuk inti struktural katup sumbat. Mereka dapat diproduksi melalui:

• Casting pasir: Umum untuk medium- ke katup berukuran besar. Memberikan fleksibilitas dalam geometri yang kompleks, termasuk badan multi-pelabuhan, dan memungkinkan fitur yang disematkan seperti dukungan trunnion.
  Perlakuan panas pasca pengecoran mengurangi tegangan sisa.
• Pengecoran Investasi (Lilin hilang): Menawarkan akurasi dimensi yang luar biasa dan permukaan halus, ideal untuk katup presisi atau lebih kecil dengan toleransi ketat.
• Penempaan: Menghasilkan padat, komponen berkekuatan tinggi untuk aplikasi bertekanan tinggi atau kritis. Katup yang ditempa memiliki lebih sedikit rongga dan ketahanan lelah yang unggul, cocok untuk standar pipa API 6D.

Pemesinan Presisi

Setelah pengecoran atau penempaan, komponen menjalani CNC dan mesin manual untuk mencapai toleransi yang tepat dan permukaan akhir yang halus:

• Pasang Membosankan dan Menggiling: Memastikan steker berputar bebas sambil menjaga segel rapat pada dudukan.
• Pemesinan Kursi: Kursi logam atau kursi yang tahan banting dikerjakan dengan mesin dengan toleransi tingkat mikron untuk memastikan penutupan yang kedap gelembung.
• Penyelarasan Pelabuhan: Penting bagi katup multi-port untuk menjamin jalur aliran yang benar dan meminimalkan penurunan tekanan.
• Penyelesaian Permukaan: Lapping, pemolesan, atau mengasah mengurangi gesekan, mencegah rasa sakit, dan meningkatkan keandalan penyegelan jangka panjang.

Permukaan Keras dan Pelapisan

Untuk meningkatkan daya tahan dalam kasar, yg menyebabkan longsor, atau media korosif, colokan dan kursi mungkin:

• Berwajah keras dengan Stellite, Tungsten Carbide, atau paduan berbasis nikel, meningkatkan ketahanan aus dan memperpanjang masa pakai.
• Dilapisi dengan lapisan tahan korosi seperti PTFE, pelapisan nikel, atau epoksi.
• Dilumasi dalam katup khusus untuk mempertahankan operasi torsi rendah, mencegah rasa sakit, dan memperpanjang umur segel, khususnya dalam aplikasi bubur bertekanan tinggi.

Perakitan dan Perlengkapan

Perakitan adalah operasi presisi yang memastikan ketepatan penyelarasan, aktuasi halus, dan menyegel integritas:

• Penyisipan Steker: Diletakkan dengan hati-hati di dalam tubuh; dilumasi jika diperlukan.
• Pemasangan Batang dan Trunnion: Bantalan dan penyangga trunnion dipasang untuk mengurangi torsi pengoperasian dan menstabilkan sumbat besar di bawah tekanan tinggi.
• Pengepakan dan Penyesuaian Kelenjar: Mencegah kebocoran di sepanjang batang sambil memastikan putaran yang mulus.
• Verifikasi Segel dan Kursi: Kursi logam atau kursi yang elastis diperiksa untuk kompresi yang benar, penyelarasan, dan kontak permukaan.

Pengujian dan Kontrol Kualitas

Setiap katup sumbat menjalani pengujian ketat untuk memenuhinya API, Iso, dan standar ASTM:

• Uji Tekanan Hidrostatis dan Pneumatik: Validasi integritas bodi dan kursi berdasarkan tekanan kerja terukur dan tekanan maksimum yang diperbolehkan.
• Tes Kebocoran Kursi: Konfirmasikan penutupan kedap gelembung sesuai ISO 5208 atau API 598.
• Verifikasi dimensi: Mesin pengukur koordinat CNC (CMM) memastikan kesesuaian dengan spesifikasi desain.
• Pengukuran Torsi Operasional: Memastikan rotasi halus tanpa kekuatan berlebihan, penting untuk katup otomatis atau yang digerakkan jarak jauh.
• Pengujian non-destruktif (Ndt): Teknik seperti pewarna penetran, partikel magnetik, atau pengujian ultrasonik mendeteksi retakan mikro, porositas, atau cacat pengecoran.

8. Keuntungan dan Keterbatasan

Keuntungan Utama dari Plug Valve

• Ketahanan Cairan Abrasif: Colokan eksentrik dengan jok tungsten carbide bertahan lama 300% lebih panjang dari katup bola di bubur pertambangan (per Jurnal Teknik Pertambangan).
• Penurunan tekanan rendah: Katup sumbat yang terbuka penuh mengurangi penggunaan energi pompa sebesar 10–15% vs. katup globe (Data Bintang Energi EPA).
• Pengoperasian Cepat: Desain seperempat putaran (0.5–2s untuk katup otomatis) – penting untuk penghentian darurat (MISALNYA., ledakan sumur minyak).
• Keserbagunaan: Menangani cairan, gas, dan slurry pada suhu -196°C hingga 815°C – satu jenis katup untuk beberapa aliran proses.
• Kinerja bocor-ketat: Katup dengan dudukan lunak mencapai kebocoran Kelas VI (≤0,00001%) – mencegah hilangnya cairan mahal/beracun.

Keterbatasan Steker Katup

• Persyaratan Torsi Tinggi: Katup tanpa pelumas dan dudukan logam memerlukan torsi 2–3x lebih besar dibandingkan katup bola – katup yang lebih besar memerlukan aktuator pneumatik/hidraulik yang mahal.
• Kebutuhan pemeliharaan: Katup berpelumas memerlukan injeksi gemuk setiap triwulan – perawatan yang terlewat menyebabkan sumbat tersumbat (waktu henti 4–8 jam per insiden).
• Batas Suhu Tinggi: Kursi lembut (Ptfe) menurun di atas 260°C – terbatas pada layanan suhu rendah (MISALNYA., Pengolahan makanan).
• Biaya: Katup sumbat yang eksentrik dan berperforma tinggi harganya 20–50% lebih mahal dibandingkan katup bola – hanya dapat dibenarkan untuk kondisi yang sulit.
• Bubur dengan Padatan Besar: Sumbat multi-port dan silinder tersumbat oleh benda padat >5 mm – memerlukan saringan atau desain eksentrik.

9. Penerapan Katup Steker

Katup sumbat unggul dalam lingkungan industri yang keras di mana katup lain mengalami kegagalan.

Di bawah ini adalah sektor-sektor utama dan kasus penggunaan:

Minyak & Gas

• Hulu (Kepala sumur): Katup sumbat berpelumas API 6A (1000 batang, 350° C.) mengatur minyak mentah dan gas asam – Kepatuhan NACE MR0175 tahan terhadap korosi H₂S.
• Tengah sungai (Saluran pipa): Katup sumbat eksentrik (6d Fire) bertindak sebagai katup blok untuk gas alam (laju aliran hingga 10,000 m³/jam) – penurunan tekanan rendah mengurangi penggunaan energi kompresor.
• Hilir (Kilang): Katup sumbat dengan dudukan logam menangani minyak berat dan aspal (400° C.) – Sumbat tungsten karbida tahan terhadap abrasi partikel kokas.

Pengolahan Air dan Air Limbah

• Penanganan Lumpur: Katup sumbat eksentrik (Kursi lembut, Kelas VI) menangani lumpur dengan 20–30% padatan – tidak tersumbat, 60% waktu henti yang lebih sedikit dibandingkan katup bola.
• Dosis Kimia: Katup sumbat yang tidak dilumasi (Kursi PTFE) mengontrol dosis klorin/fluorida – Kebocoran kelas VI mencegah kontaminasi air.
• Desalinasi: 316Katup sumbat L menangani air asin (538° C.) – ketahanan terhadap korosi terjamin 10+ umur layanan tahun.

Kimia dan Farmasi

• Pengolahan Asam: Gagang katup colokan Hastelloy C276 98% asam sulfat (650° C.) – nol korosi, bertemu iso 15848-1 Kelas AH.
• Farmasi: Katup sumbat berlapis PTFE (ASME BPE) mengatur dosis API – Kebocoran Kelas VI dan kemampuan CIP mencegah kontaminasi silang.

Pembangkit listrik

• Tanaman Termal: Katup sumbat dengan dudukan logam mengontrol uap super panas (540° C., 200 batang) – digunakan dalam sistem bypass turbin.
• Pembangkit Listrik Tenaga Nuklir: 316Katup sumbat L dengan pengepakan bellow logam menangani cairan pendingin borasi – tidak ada kebocoran (Kelas VI) mencegah pelepasan radiasi.

Pertambangan dan Mineral

• Transportasi Bubur: Katup sumbat eksentrik (kursi tungsten karbida) menangani penambangan tailing (30% padatan) - - 300% umur lebih panjang dibandingkan katup bola berlapis karet.
• Proses Flotasi: Katup sumbat dengan dudukan karet mengontrol bahan kimia pengapungan buih – biaya rendah dan perawatan mudah untuk lokasi terpencil.

10. Perbandingan dengan Valve Lainnya

Katup sumbat adalah salah satu dari beberapa jenis katup yang digunakan dalam pengendalian cairan industri.

Memahami kekuatan dan keterbatasan relatifnya membantu para insinyur memilih katup yang paling tepat untuk aplikasi spesifik.

Tabel di bawah ini membandingkannya katup sumbat dengan katup lain yang umum digunakan:

Wawasan utama:

• Kinerja penyegelan: Katup sumbat disediakan penutup kedap gelembung mirip dengan katup bola tetapi dapat menangani aliran multi-port dengan lebih efisien.
• Kemampuan Pembatasan: Katup linier seperti katup globe dan katup jarum unggul dalam kontrol aliran yang presisi; katup sumbat lebih cocok untuk tugas hidup/mati dan pengalihan daripada pelambatan halus.
• Penurunan tekanan: Pasang dan katup bola punya ΔP rendah dalam posisi terbuka penuh; katup globe dan gerbang dapat menyebabkan penurunan tekanan yang signifikan.
• Pemeliharaan dan Daya Tahan: Katup sumbat yang dilumasi memerlukan pemeriksaan rutin pada media yang bersifat abrasif atau korosif; katup sumbat dengan dudukan logam memberikan keandalan jangka panjang dalam kondisi yang sulit.
• Keserbagunaan: Pasang katup dengan konfigurasi multi port bisa ganti beberapa katup dalam pengalih, pengaduk, atau sistem pengambilan sampel, mengurangi kompleksitas perpipaan.

11. Kesimpulan

Katup sumbat kokoh, perangkat ringkas seperempat putaran yang ideal untuk menghidupkan/mematikan, pengalihan dan banyak tugas isolasi.

Kinerjanya bergantung pada pemilihan dukungan steker yang cermat (Floating vs Trunnion), jenis kursi (logam vs tangguh), bahan dan aktuasi.

Mereka bukan pilihan terbaik untuk pelambatan yang presisi, tapi ketika tindakan cepat, konstruksi sederhana dan penanganan cairan kotor atau abrasif yang kuat diperlukan, katup sumbat seringkali merupakan solusi paling praktis.

Bahan modern, pelapis dan aktuator digital terus memperluas penerapannya.

Rakitan Katup Khusus dari LangHe

Langhe Penawaran solusi perakitan katup khusus, mengkhususkan diri dalam komponen yang disesuaikan untuk memenuhi kebutuhan industri tertentu.

Memanfaatkan casting tingkat lanjut, pemesinan presisi, dan keahlian materi, LangHe menyediakan katup sumbat, Katup Kontrol, dan rakitan katup lainnya dengan:

• Bahan Khusus: Baja karbon, baja tahan karat, rangkap, Paduan Nikel, dan material berkinerja tinggi untuk aplikasi korosif atau suhu tinggi.
• Desain yang Disesuaikan: Port tunggal, multi-port, dilumasi, atau katup sumbat dengan dudukan logam yang dirancang sesuai spesifikasi klien.
• Pemesinan Presisi: Bodi dan sumbat dengan finishing CNC dengan toleransi ketat untuk pengoperasian yang lancar dan penyegelan anti bocor.
• Perakitan dan pengujian: Katup yang dirakit lengkap, diuji secara hidrostatik dan fungsional untuk memenuhi ISO, API, atau standar klien.

LangheLayanan khusus s memungkinkan industri seperti minyak & gas, Pemrosesan Kimia, pengolahan air, dan pembangkit listrik untuk mengintegrasikan katup yang bertemu operasional yang unik, spasial, dan kendala kinerja, memastikan keandalan, efisiensi, dan umur layanan yang panjang.

Hubungi LangHe hari ini untuk merancang dan memproduksi komponen katup yang disesuaikan dengan spesifikasi Anda.



FAQ

Apa perbedaan antara katup sumbat dan katup bola?

Katup sumbat menggunakan sumbat berbentuk silinder/meruncing (desain eksentrik mengurangi keausan), sedangkan ball valve menggunakan bola berbentuk bola.

Katup sumbat unggul dalam cairan abrasif/korosif (300% hidup lebih lama dalam bubur), sedangkan katup bola lebih murah untuk non-abrasif, aplikasi aliran tinggi.

Jenis katup sumbat mana yang terbaik untuk bubur abrasif?

Katup sumbat eksentrik dengan dudukan tungsten karbida (85–90 HRC) adalah yang terbaik.

Desain eksentrik mengangkat steker dari jok (tidak ada kontak geser), dan tungsten karbida tahan terhadap keausan akibat benda padat—memperpanjang masa pakai hingga 1–2 tahun vs. 3–6 bulan untuk katup bola.

Seberapa sering katup sumbat yang dilumasi harus dilumasi?

Triwulanan dalam layanan normal (minyak & gas, air); bulanan untuk cairan abrasif (pertambangan). Sistem pelumasan otomatis (injektor pneumatik) dapat memperpanjang interval hingga 6–12 bulan.

Dapat memasang katup menangani suhu tinggi?

Ya. Katup sumbat dengan dudukan logam (Stellite 6, Hastelloy C276) menangani hingga 815°C (pembangkit listrik tenaga nuklir/tenaga nuklir). Katup dengan dudukan empuk (Ptfe) dibatasi hingga 260°C.

Apa kelas kebocoran katup sumbat?

Katup sumbat dengan dudukan empuk (PTFE/Viton) mencapai ANSI FCI 70-2 Kelas VI (≤0,00001% kebocoran) – penting untuk cairan beracun/mahal.

Katup dengan dudukan logam mencapai Kelas IV (kebocoran ≤0,01%.) – cocok untuk layanan suhu tinggi.

Bagaimana cara mengurangi kebutuhan torsi untuk katup sumbat?

Gunakan sumbat yang dilumasi (Gemuk grafit-PTFE mengurangi gesekan dengan 50%); pilih desain yang eksentrik (lift mematikan kursi); memastikan keselarasan perpipaan yang tepat (menghindari pengikatan).
