1. Resumen ejecutivo
La fundición a presión de aluminio se ha convertido en una solución de fabricación fundamental para piezas robóticas porque aborda tres de los requisitos más importantes en el diseño de robots modernos.: construcción liviana, confiabilidad estructural, y producción escalable.
Los sistemas robóticos ya no son simples conjuntos mecánicos. Son plataformas electromecánicas compactas que deben moverse rápidamente, posicionar con precisión, disipar el calor de manera eficiente, y operar de manera confiable durante largos ciclos de servicio.
En este contexto, La fundición a presión de aluminio ofrece un equilibrio práctico entre rendimiento y capacidad de fabricación..
Una de las principales ventajas de la fundición a presión de aluminio es su capacidad para producir piezas de forma cercana a la red con geometría compleja, costillas integradas, Puntos de montaje, jefes roscados, y características térmicas en una sola operación.
Esto reduce el recuento de piezas, acorta el tiempo de montaje, y mejora la repetibilidad dimensional.
Para robótica, Estos beneficios se traducen en una menor inercia., mejor eficiencia de movimiento, relación rigidez-peso mejorada, y un comportamiento del sistema más estable.
Desde una perspectiva comercial, La fundición a presión se vuelve especialmente atractiva cuando una plataforma robótica pasa de la creación de prototipos a la producción piloto o la producción en masa..
Una vez establecidas las herramientas, El costo unitario cae significativamente., y la repetibilidad mejora en grandes tiradas de producción.
Para OEM e integradores de automatización, Esto significa una ruta de fabricación que no sólo es técnicamente sólida sino también económicamente escalable..
2. ¿Qué es la fundición a presión de aluminio en robótica??
Aluminio fundición a presión Es un proceso de formación de metales en el que una aleación de aluminio fundido se inyecta bajo presión en un molde de acero de precisión., donde se solidifica en la forma de la pieza final.
En robótica, Este proceso se utiliza para fabricar componentes estructurales y funcionales que requieren más resistencia., rendimiento térmico, y estabilidad dimensional que los plásticos o las láminas de metal pueden proporcionar.
A diferencia de Mecanizado CNC, que elimina material de un tocho, La fundición a presión forma la pieza directamente y por lo tanto minimiza el desperdicio de material..
A diferencia de fabricación de chapa, puede crear más grueso, Estructuras tridimensionales más rígidas con características integradas..
y a diferencia moldura de inyección, produce piezas metálicas que pueden soportar cargas más altas, temperaturas, y usar.
La robótica depende cada vez más del aluminio fundido porque muchas piezas de robots no son puramente estructurales.; También son térmicos y funcionales..
Es posible que la carcasa del motor necesite disipar el calor.. Es posible que la carcasa de la caja de cambios necesite mantener una alineación precisa. Un soporte de sensor puede necesitar resistencia a las vibraciones.. La base de un robot puede necesitar rigidez con poca masa. La fundición a presión de aluminio se adapta bien a estos requisitos híbridos.
3. Por qué la robótica necesita la fundición a presión de aluminio
La robótica impone exigencias inusuales a los materiales porque las piezas están en constante movimiento, expuesto a cargas dinámicas, y a menudo empaquetados en espacios compactos.
La fundición a presión de aluminio ayuda a resolver varios de los problemas de diseño más persistentes.
Reducción de peso para eficiencia de movimiento
Cada gramo importa en un brazo robótico, especialmente en enlaces distales y efectores finales.
La menor masa reduce el par requerido por los motores., mejora la aceleración y desaceleración, y reduce el consumo de energía.
En robots articulados, una reducción en la masa del eslabón puede tener un efecto en cascada en todo el sistema de transmisión. Los componentes más ligeros también reducen la vibración y el desgaste de los rodamientos y los trenes de engranajes..
Rigidez estructural para marcos y uniones.
Los robots requieren una alta precisión posicional. Si un eslabón o carcasa se flexiona bajo carga, la repetibilidad sufre.
Las piezas fundidas de aluminio se pueden diseñar con nervaduras., caminos de carga engrosados, y refuerzo localizado para proporcionar rigidez sin masa excesiva.
Esto los hace especialmente efectivos en brazos robóticos., marcos base, y conjuntos de actuadores.
Gestión térmica para motores y electrónica.
Los sistemas robóticos generan calor en los motores, conduce, controladores, y electrónica de potencia.
El aluminio tiene una alta conductividad térmica en comparación con el acero y los polímeros., lo que ayuda a transferir el calor lejos de los componentes sensibles.
En muchos casos, la propia vivienda pasa a formar parte del diseño térmico. Esto es particularmente importante en recintos sellados donde la refrigeración activa es limitada..
Consistencia dimensional para un ensamblaje repetible
Los robots se construyen a partir de conjuntos que deben encajar con precisión.. La fundición a presión ofrece una alta repetibilidad cuando el proceso se controla adecuadamente.
Eso lo hace adecuado para piezas donde las interfaces consistentes, características de alineación, y las superficies de montaje son esenciales.
Idoneidad para la fabricación en gran volumen
La robótica está pasando cada vez más de sistemas personalizados a familias de productos estandarizados..
La fundición a presión apoya esta transición al permitir repetibles, producción económica a escala.
Para plataformas como robots industriales., robots colaborativos, robots móviles, y sistemas de automatización de almacenes, La estructura de costos se vuelve atractiva a medida que crece el volumen de producción..
4. Piezas típicas de robótica fabricadas mediante fundición a presión de aluminio
La fundición a presión de aluminio se utiliza en casi todos los principales subsistemas de robótica..

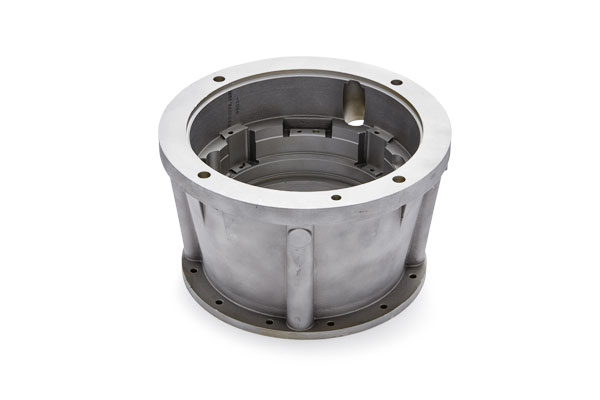

Carcasas de motores
Las carcasas del motor necesitan proteger los componentes internos, mantener la alineación, y ayuda a disipar el calor.
La fundición a presión permite la integración de aletas., bridas, características de enrutamiento de cables, y puntos de sujeción.
En aplicaciones de servo, La precisión alrededor de la línea central del eje es fundamental., Es por eso que las caras críticas a menudo se mecanizan después de la fundición..
Cajas de engranajes y actuadores
Estas piezas deben soportar torques repetidos., carga de choque, y vibración.
Las carcasas de fundición pueden proporcionar una buena rigidez y al mismo tiempo soportar cavidades internas complejas., jefes de montaje, y características de contención de aceite o grasa.

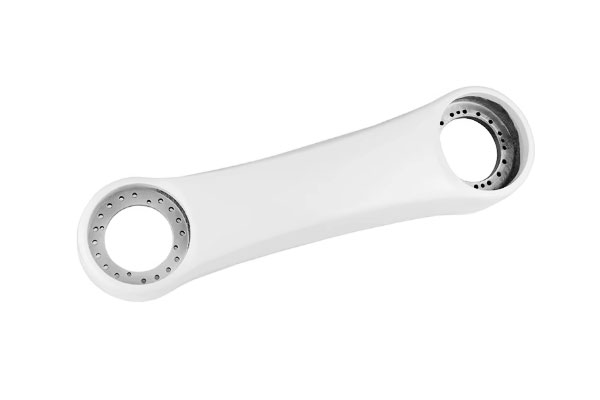

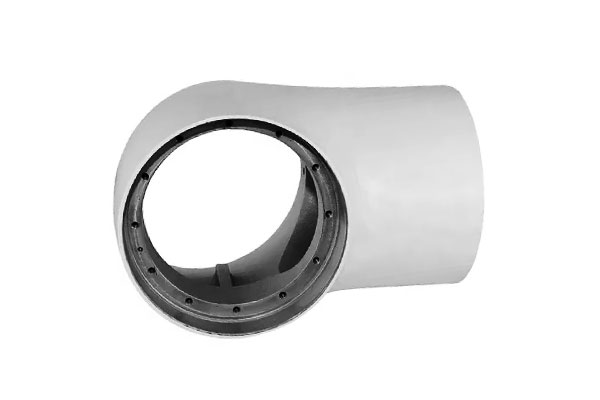

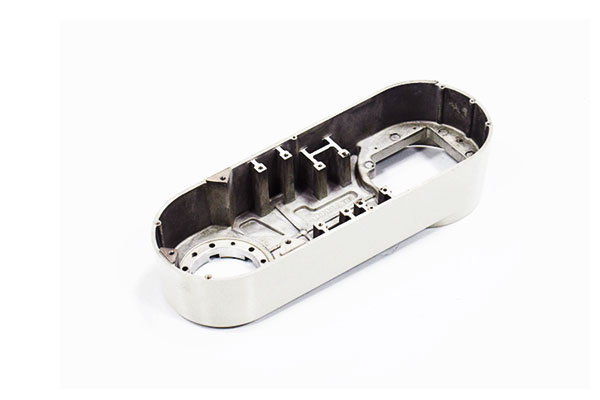

Articulaciones de brazos robóticos y estructuras de enlace.
Los brazos se benefician enormemente del aluminio fundido porque la reducción de peso al nivel del brazo mejora la capacidad de respuesta y la eficiencia de la carga útil..
La geometría incluye a menudo nervaduras de refuerzo., pasajes de cables, y asientos de rodamientos integrados.
Cajas y soportes para sensores
Los robots modernos dependen de los sistemas de visión., lidar, codificadores, sensores de par, y sensores de proximidad. Estos dispositivos requieren carcasas y soportes protegidos pero precisos..
La fundición a presión proporciona el control geométrico necesario para la colocación repetible del sensor y la resistencia a la vibración..
Cuerpos efectores finales y de pinza.
Los efectores finales a menudo deben equilibrar una masa baja con rigidez y precisión..
La fundición a presión permite la creación de cuerpos compactos con soportes para dedos integrados., canales de cable, y vías neumáticas o eléctricas..
Módulo de control y carcasas electrónicas.
Muchas carcasas de electrónica robótica deben gestionar el calor sin dejar de ser compactas y selladas.. Las carcasas de aluminio fundido pueden actuar como carcasa estructural y disipador térmico..
Marcos base y estructuras de montaje.
Las bases de robots y las estructuras de soporte necesitan rigidez, estabilidad, y consistencia dimensional.
Las piezas fundidas de aluminio se utilizan a menudo cuando el diseño requiere funciones de montaje integradas y una masa menor que las estructuras de acero equivalentes..
5. Selección de materiales para fundiciones a presión robóticas
Elegir el derecho aleación de aluminio es una de las decisiones más importantes en la fundición a presión robótica.
La aleación influye en la moldeabilidad., fortaleza, ductilidad, resistencia a la corrosión, rendimiento térmico, y comportamiento de posprocesamiento.
Aleaciones comunes
- ADC12 / Aleaciones tipo A380 Se utilizan ampliamente para la fundición a presión de uso general porque combinan una excelente moldeabilidad con un buen rendimiento mecánico..
- Aleaciones tipo A360 A menudo se prefieren cuando es importante una mejor resistencia a la corrosión y estanqueidad a la presión..

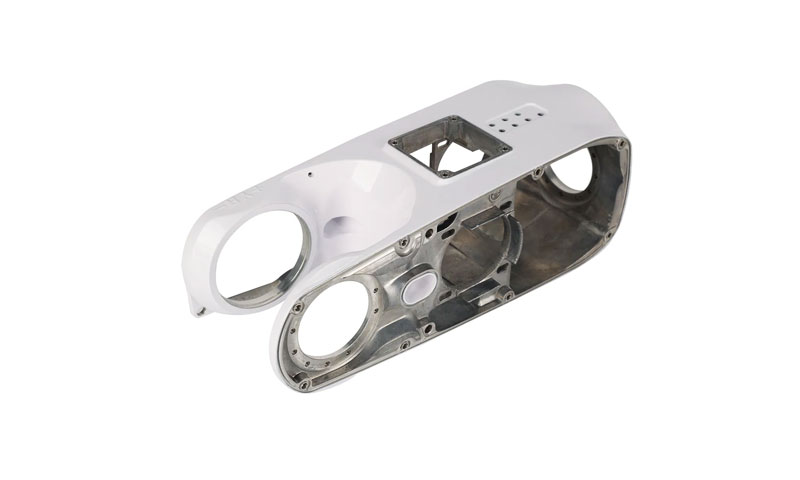

- A383 y aleaciones similares de alta fluidez Son útiles para paredes delgadas y geometrías complejas..
Cómo la elección de la aleación afecta el rendimiento
- Fortaleza: Las aleaciones de mayor resistencia ayudan con los marcos y juntas de carga..
- Ductilidad: Útil donde las piezas pueden sufrir golpes o vibraciones..
- Resistencia a la corrosión: Importante para robots de exterior, robots de servicio, y sistemas de laboratorio.
- Castigabilidad: Paredes delgadas, caminos de flujo largos, y los detalles finos requieren buena fluidez.
- Conductividad térmica: Importante para carcasas de motores y componentes electrónicos..
Compensaciones
Ninguna aleación es mejor en todas las dimensiones.. Es posible que las aleaciones con excelente capacidad de fundición no tengan la mejor resistencia mecánica., mientras que las aleaciones más fuertes pueden requerir un control del proceso más cuidadoso.
Los ingenieros deben definir si la prioridad es la rigidez, disipación térmica, durabilidad ambiental, o rentabilidad.
Cuándo priorizar qué
- Conductividad térmica: carcasa automotriz, casos de controlador, estructuras similares a disipadores de calor.
- Fuerza y rigidez: brazos, marcos, carcasa de la caja de cambios.
- Resistencia a la corrosión: robótica al aire libre, sistemas marinos adyacentes, equipo de laboratorio.
- Acabado superficial: robots orientados al consumidor, robots colaborativos, y productos de servicio.
6. Consideraciones de diseño para piezas de robótica
Una pieza robótica de fundición a presión exitosa debe diseñarse tanto para su función como para su capacidad de fabricación..
Control de espesor de pared
El espesor constante de la pared reduce los defectos de contracción y la distorsión.. Deben evitarse las transiciones abruptas.
Donde son necesarios cambios de espesor, Deben ser graduales y sostenidos por costillas o filetes..
Diseño y refuerzo de costillas.
Las costillas aumentan la rigidez de manera eficiente, pero hay que colocarlos inteligentemente. Las nervaduras demasiado densas pueden crear puntos calientes o impedir el llenado..
Un buen diseño de nervaduras mejora la rigidez sin causar porosidad ni marcas de hundimiento..
Jefe, insertos, y características de sujeción
Las piezas robóticas frecuentemente requieren montaje y desmontaje repetidos.
Los jefes integrados son útiles, pero los insertos roscados de acero pueden ser mejores para juntas muy cargadas o que se pueden reparar. La colocación del inserto debe controlarse para evitar la concentración de tensiones locales..
Ángulos de salida y líneas de separación.
El tiro asegura la expulsión del molde.. Las líneas de separación deben ubicarse de manera que no interfieran con las interfaces de precisión., caras de sellado, o superficies cosméticas visibles.
Estrategia de tolerancia
No se debe esperar que la fundición a presión por sí sola logre la precisión final en cada característica..
En cambio, la mejor estrategia es moldear la forma casi neta y mecanizar puntos de referencia críticos, orientación, caras, y sellado de interfaces.
Reducir la porosidad y la distorsión.
El riesgo de porosidad se puede reducir mediante una entrada adecuada, desfogue, asistencia de vacío, y control de calidad del fundido.
La distorsión se puede minimizar mediante un diseño de pared equilibrado, enfriamiento controlado, y planificación cuidadosa de los accesorios durante las operaciones posteriores al moldeado.
7. Tipos de procesos de fundición a presión de aluminio utilizados en robótica
Las piezas robóticas se producen mediante varias rutas de fundición a presión., pero el proceso más adecuado depende de la geometría de la pieza., demanda estructural, requisitos de sellado, función térmica, y volumen de producción.
En la práctica, La elección del proceso tiene un impacto directo en la densidad., precisión dimensional, acabado superficial, y el grado de posmecanizado requerido.
Casting de alta presión (HPDC)
La fundición a alta presión es el proceso más común utilizado para componentes robóticos..
En este método, El aluminio fundido se inyecta en una matriz de acero a alta velocidad y bajo una presión sustancial., permitiendo que el metal llene paredes delgadas, costillas, jefe, y cavidades intrincadas con buena repetibilidad.
Sus principales ventajas son el tiempo de ciclo corto., excelente productividad, y la capacidad de producir piezas complejas con forma casi neta a escala.
Para robótica, Esto es muy valioso porque muchos componentes deben fabricarse en volúmenes medianos a altos con una geometría consistente..
La principal limitación es que el HPDC estándar puede atrapar gas durante el llenado., que puede crear porosidad.
Por esa razón, el proceso se combina mejor con un buen diseño de puerta, asistencia de vacío cuando sea necesario, y mecanizado de interfaces críticas.
Fundición a presión asistida por vacío
La fundición a presión asistida por vacío es una versión refinada de HPDC en la que se evacua el aire de la cavidad del molde antes o durante el llenado..
Esto reduce el atrapamiento de gas y mejora la solidez interna..
Este proceso es especialmente útil para piezas robóticas que deben ser:
- hermético,
- resistente a la fatiga,
- estructuralmente confiable bajo movimiento repetido,
- o adecuado para recintos térmicos y eléctricos donde la porosidad interna no es deseable.
Las aplicaciones típicas incluyen carcasas de motor selladas., cajas de módulos de control, cajas de batería, y cuerpos de actuadores sensibles a la presión.
La asistencia de vacío a menudo mejora la densidad y puede reducir el riesgo de ampollas durante el tratamiento térmico o el acabado de superficies..
Para sistemas de robot exigentes, A menudo es la opción preferida cuando se requieren precisión e integridad..
Casting de died de gravedad
La fundición a presión por gravedad utiliza la gravedad en lugar de una alta presión de inyección para llenar el molde.. La masa fundida fluye hacia un molde metálico permanente a un ritmo más lento., tasa más controlada que HPDC.
Este proceso es menos común para piezas robóticas muy complejas., pero sigue siendo útil para:
- carcasas más gruesas,
- piezas que requieren buena solidez,
- y componentes donde el volumen de producción es moderado en lugar de muy alto.
La velocidad de llenado más baja puede reducir la turbulencia y el atrapamiento de gas., que puede mejorar la calidad interna.
Sin embargo, La fundición a presión por gravedad es generalmente menos adecuada para paredes ultrafinas o rutas de flujo extremadamente complejas..
En robótica, A menudo se aplica a carcasas robustas., estructuras de soporte, o piezas donde el acabado superficial y la precisión dimensional son importantes pero el tiempo del ciclo es menos crítico.
Casting de baja presión
La fundición a presión a baja presión llena la cavidad del molde utilizando una presión de gas controlada aplicada desde debajo del baño de metal fundido..
Esto crea un comportamiento de llenado más estable y direccional en comparación con los métodos de gravedad convencionales..
El proceso es útil cuando:
- La densidad interna es importante.,
- La porosidad debe minimizarse.,
- y la pieza requiere una mejor solidez metalúrgica que el HPDC estándar.
Aunque menos común en robótica que HPDC, La fundición a baja presión puede ser apropiada para piezas estructurales que deben soportar cargas cíclicas o para componentes donde es deseable un patrón de solidificación más uniforme..
También se puede considerar para piezas fundidas más grandes donde el control de llenado es más importante que el rendimiento bruto..
8. Operaciones posteriores a la clasificación
Las operaciones posteriores a la fundición son esenciales en la robótica porque las piezas fundidas a presión rara vez se utilizan directamente del molde..
Incluso cuando el lanzamiento está casi en forma neta, Las interfaces críticas generalmente requieren acabado., inspección, y tratamiento de superficie antes de que la pieza pueda ensamblarse en un sistema robótico.
Recorte y desbarbado
Después de la solidificación, Se separa la pieza fundida del molde y se elimina el exceso de metal.. Esto incluye puertas, corredores, destello, y material de desbordamiento.
Este paso es importante porque los componentes robóticos suelen tener espacios de montaje ajustados.. Cualquier resto de flash o residuo de puerta puede interferir con:
- superficies de contacto,
- alineación del sensor,
- interfaces de sellado,
- y procesos de montaje automatizados.
El recorte se puede realizar manualmente, mecánicamente, o con troqueles de recorte dedicados, dependiendo del volumen y la complejidad de la pieza.
Decinimiento de desgaste y borde
Las piezas fundidas pueden contener bordes afilados o pequeñas rebabas en las líneas de separación., agujeros, o interfaces mecanizadas. El desbarbado mejora la seguridad, consistencia del ensamblaje, y calidad de la superficie.
En robótica, Esto es especialmente importante para las piezas que:
- interactuar con cables,
- encaminar el cableado internamente,
- electrónica de la casa,
- o ser manipulado durante el montaje y mantenimiento..
Los bordes afilados pueden dañar el aislamiento., crear concentración de estrés, o complicar la automatización posterior. Eliminarlos al principio del proceso reduce el riesgo.
Mecanizado CNC de interfaces críticas
Aunque la fundición a presión puede formar una geometría compleja cercana a la forma neta, Muchas características funcionales requieren mecanizado para lograr la precisión necesaria.. Las características mecanizadas comunes incluyen:
- asiento de rodamiento,
- orificios del eje,
- caras de sellado,
- agujeros roscados,
- fecha de alineación,
- y superficies de montaje de precisión.
Este enfoque híbrido (fundición a presión más mecanizado selectivo) es una de las estrategias de producción más efectivas para la robótica..
Preserva el costo y las ventajas geométricas de la fundición al tiempo que garantiza que las interfaces necesarias para un ensamblaje preciso del robot cumplan con requisitos de tolerancia estrictos..
Tratamiento térmico
Dependiendo de la aleación y los requisitos de servicio., Algunas piezas fundidas pueden someterse a un tratamiento térmico para mejorar las propiedades mecánicas o estabilizar la microestructura..
La aplicabilidad del tratamiento térmico depende en gran medida del tipo de aleación y del nivel de porosidad de la pieza fundida..
Se puede utilizar tratamiento térmico para:
- mejorar la fuerza,
- aliviar el estrés residual,
- mejorar la estabilidad dimensional,
- o respaldar operaciones posteriores de mecanizado y recubrimiento.
Para piezas robóticas sujetas a vibraciones repetidas o cargas estructurales., El tratamiento térmico puede ser valioso., pero debe adaptarse cuidadosamente a la aleación y a la calidad de la fundición..
Si la porosidad es excesiva, El tratamiento térmico puede crear ampollas o distorsión., por lo que primero se debe establecer la calidad del proceso.
Acabado de superficie y recubrimiento
A menudo se requiere un tratamiento superficial de los componentes robóticos para mejorar la resistencia a la corrosión., estética, y durabilidad ambiental. Las rutas de finalización comunes incluyen:
- Anodizante,
- revestimiento de polvo,
- revestimiento de conversión,
- cuadro,
- y en algunos casos pulido o granallado.
La elección depende de si la pieza es:
- cara al consumidor,
- instalado en un entorno industrial hostil,
- expuesto a la humedad o productos químicos,
- o requerido para disipar el calor de manera eficiente.
Por ejemplo, Las carcasas de componentes electrónicos pueden necesitar protección contra la corrosión y una apariencia visual limpia., mientras que las carcasas de los motores pueden priorizar el comportamiento térmico y la estabilidad dimensional.
El acabado de la superficie también mejora la calidad percibida del producto., Lo que importa en robots colaborativos y robots de servicios..
Pruebas de fugas
Para carcasas selladas, La prueba de fugas es un paso crítico posterior a la fundición.. Esto es especialmente relevante para:
- carcasa automotriz,
- compartimentos de batería,
- cajas electrónicas,
- y módulos robóticos que contienen fluidos.
Las pruebas de fugas verifican que la fundición sea lo suficientemente densa y que el mecanizado o el ensamblaje no hayan comprometido la integridad de la presión..
En robótica, esto no es simplemente una preferencia de calidad. A menudo es un requisito funcional., especialmente para robots al aire libre, sistemas móviles, y equipos que funcionan en ambientes húmedos., polvoriento, o entornos de lavado.
Inspección Dimensional y Metrología
La verificación dimensional es esencial antes de enviar una pieza al ensamblaje. Los métodos de inspección comunes incluyen:
- coordinar máquinas de medición,
- escáneres ópticos,
- medidores y accesorios funcionales,
- y sistemas de medición automatizados.
Las piezas robóticas suelen tener múltiples referencias de datos., y un pequeño error dimensional puede afectar la alineación en toda la cadena de ensamblaje.
Por eso la inspección no debe centrarse sólo en la pieza en sí., sino también sobre cómo la pieza interactúa con los motores., aspectos, sensores, sujetadores, y subconjuntos estructurales.
Limpieza y preparación para el montaje.
Antes de la integración final, las piezas deben estar libres de virutas, residuos de lubricante, óxido suelto, y otros contaminantes.
En robótica, La contaminación puede dañar los rodamientos., interferir con la electrónica, o reducir la confiabilidad en recintos sellados.
La preparación para el montaje suele significar:
- sin partículas sueltas,
- sin rebabas en los agujeros roscados,
- sin defectos de revestimiento en superficies funcionales,
- y total compatibilidad con el proceso de montaje previsto.
Esto es especialmente importante cuando las piezas entrarán en líneas de montaje automatizadas., donde la condición inconsistente de las piezas puede interrumpir la carga del robot, fijación, o montaje aguas abajo.
Por qué son importantes las operaciones posteriores a la fundición en robótica
Una pieza de robótica no está completa cuando sale del molde. Está completo sólo cuando se puede ensamblar de manera confiable., actuar bajo movimiento, y sobrevivir a su entorno de servicio.
Las operaciones posteriores a la fundición transforman una pieza fundida en bruto en un componente de ingeniería funcional al garantizar la precisión., limpieza, durabilidad, y repetibilidad.
9. Calidad, Fiabilidad, y pruebas
Los componentes robóticos deben sobrevivir a ciclos repetidos, cargas de choque, vibración, y cambios térmicos. Como resultado, La inspección debe ir más allá de la apariencia visual..
Inspección dimensional
Máquinas de medición de coordenadas, medidores, y la metrología óptica se utilizan para verificar dimensiones e interfaces críticas..
Control de porosidad
La porosidad afecta la resistencia., caza de focas, y vida de fatiga. Tanto el control como la inspección del proceso son necesarios.
Pruebas no destructivas
Es posible que se requiera inspección por rayos X u otros métodos no destructivos para piezas estructurales o selladas., especialmente en sistemas de alta confiabilidad.
Rendimiento ante fatiga y vibración.
Una parte del robot puede parecer sólida bajo carga estática pero fallar después de ciclos de movimiento repetidos. Las pruebas de fatiga y la validación de vibraciones son esenciales para una calificación significativa.
Validación del ciclo de trabajo real
Las pruebas deben coincidir con las condiciones reales de funcionamiento del robot.: frecuencia de movimiento, carga útil, exposición ambiental, y ciclo de trabajo. Esto es especialmente importante para los robots industriales y móviles..
10. Limitaciones y riesgos de ingeniería
La fundición a presión es poderosa, pero no universal.
Costo inicial de herramientas
La mayor barrera es el costo.. Para productos de bajo volumen, esto puede ser difícil de justificar.
Restricciones de geometría
Socavados muy profundos, secciones extremadamente gruesas, o las características internas inusuales pueden ser difíciles o imposibles de moldear de manera eficiente.
Riesgo de porosidad
La porosidad del gas sigue siendo una preocupación, especialmente en secciones delgadas, piezas estancas a la presión, o componentes críticos para la fatiga.
Sensibilidad al tratamiento térmico
No todas las aleaciones de fundición responden igual al tratamiento térmico, y algunas geometrías pueden distorsionarse si los ciclos térmicos no se controlan.
No apto para todas las aplicaciones
Para resistencia ultra alta, muy bajo volumen, o diseños que cambian rápidamente, El mecanizado CNC o la fabricación aditiva pueden ser superiores.
11. Aplicaciones en todos los segmentos de robótica
robots industriales
Viviendas conjuntas, enlaces de brazo, soportes de motor, y estructuras base.
Robots colaborativos
Fundas ligeras, conchas articulares, carcasas de sensores, y recintos de tacto seguro.
robots de servicio
Marcos compactos, soportes para cámara, carcasas de batería, y carcasas de actuadores.
Robots móviles y AMR/AGV
Carcasas de accionamiento, módulos de ruedas, soportes del chasis, y compartimentos para pilas.
Automatización médica y de laboratorio.
Carcasa de precisión, módulos de instrumentos, soportes del actuador, y cerramientos térmicos.
Sistemas de logística y almacén.
Soportes para escáner, interfaces transportadoras, marcos estructurales, y asambleas de movimiento.
12. Comparación con rutas de fabricación alternativas
Seleccionar la ruta de fabricación adecuada para piezas robóticas es una decisión a nivel de sistema, no es una decisión sólo material.
El proceso óptimo depende de la geometría., volumen de producción, tolerancia dimensional, carga estructural, requisitos térmicos, tiempo de entrega, y costo del ciclo de vida.
La fundición a presión de aluminio suele ser muy competitiva, pero debe evaluarse frente al mecanizado CNC, fabricación de chapa, y fabricación aditiva caso por caso.
| Ruta de fabricación | Fortalezas | Limitaciones | La mejor opción para la robótica | Comportamiento típico de costos |
| Fundición a presión de aluminio | Alta eficiencia de producción, Excelente repetibilidad, buen acabado superficial, geometría compleja, características integradas, bajo costo unitario a escala | Alto costo de herramientas, restricciones de geometría, riesgo de porosidad, menos flexible después del lanzamiento de la herramienta | Carcasas de motores, cajas de cambios, enlaces de brazo, corchetes, gabinetes, estructuras base | Alto costo inicial, Bajo costo por pieza en volumen. |
| Mecanizado CNC | Excelente precisión, cambios rápidos de diseño, fuertes propiedades materiales, sin complejidad de herramientas | Mayor desperdicio de material, tiempo de ciclo más lento, caro a escala, difícil para formas altamente integradas | Prototipos, piezas de bajo volumen, interfaces críticas, soportes de precisión | Bajo costo de instalación, alto costo unitario a medida que aumenta el volumen |
Fabricación de chapa |
Bajo costo de herramientas, respuesta rápida, recintos livianos, fácil modificación | Complejidad 3D limitada, Menor rigidez para cargas estructurales gruesas., muchos pasos de montaje | Cubiertas, gabinetes, marcos, Splaces simples, carcasa electrónica | Económico para piezas simples y volúmenes medios. |
| Fabricación aditiva | Máxima libertad de diseño, prototipos rápidos, canales internos, ciclo de desarrollo muy corto | Producción más lenta, mayor costo unitario, Propiedades del material limitadas en comparación con el metal fundido., El acabado de la superficie a menudo requiere un posprocesamiento. | Piezas de robótica prototipo, soportes personalizados, conceptos ligeros complejos, componentes especializados de bajo volumen | Costo de herramientas muy bajo, Alto costo unitario excepto en casos especiales. |
13. Conclusión
La fundición a presión de aluminio es una solución de fabricación muy eficaz para piezas robóticas porque combina estructura ligera, rigidez, rendimiento térmico, y escalabilidad de producción.
Ayuda a que los sistemas robóticos se muevan más rápido, correr más fresco, y permanecen dimensionalmente estables durante una larga vida útil. Al mismo tiempo, apoya la ampliación rentable desde el prototipo hasta la producción en masa.
Para ingenieros en robótica, La clave no es simplemente elegir la fundición a presión de aluminio., pero diseñando la pieza y el proceso juntos.
Cuando la selección de materiales, geometría, método de fundición, estrategia de mecanizado, y el plan de inspección están alineados, La fundición a presión de aluminio se convierte en un poderoso facilitador de confiabilidad., sistemas robóticos de alto rendimiento.
Preguntas frecuentes
¿Cuáles son las principales ventajas de la fundición a presión de aluminio para la robótica??
Ofrece una fuerte combinación de bajo peso., rigidez, conductividad térmica, y escalabilidad.
¿Es la fundición a presión mejor que el mecanizado de piezas de robots??
Para prototipos y tiradas pequeñas, el mecanizado suele ser mejor. Para medio repetible- a piezas de gran volumen, La fundición a presión suele ser más económica..
¿Se pueden utilizar piezas de fundición a presión de aluminio en juntas móviles??
Sí. Muchas articulaciones de robots, campo de golf, y las carcasas del actuador están fundidas a presión., siempre que el diseño soporte la carga, alineación, y requisitos de fatiga.
¿Cómo se controla la porosidad en piezas robóticas de fundición a presión??
A través del control de calidad de la masa fundida, compuerta y ventilación adecuadas, asistencia de vacío, estabilidad del proceso, e inspección no destructiva.
¿Qué piezas de robótica son más adecuadas para la fundición a presión??
Carcasas de motores, cajas de caja de cambios, cuerpos de actuador, enlaces de brazo, estructuras de agarre, gabinetes, y componentes básicos.
