溶液衰老 & 降水硬化: 易于理解

易于理解解决方案的衰老方式 & 降水硬化转化金属 - 学习过程步骤, 微观结构机制.

在金属热处理世界中, 两个术语经常出现在一起 - 溶液衰老 & 降水硬化.

虽然它们有时似乎可以互换, 它们的微妙区别和协同作用是理解现代合金加强机制的关键.

让我们分解这些概念, 澄清混乱, 并发现背后的冶金魔法.

1. 什么是溶液衰老，与降水硬化有何关系?

许多工程师和冶金学家在热处理方案中遇到这些术语.

一会儿, 手动要求 溶液衰老, 下一个, 专家指的是 降水处理 - 即使有经验的专业人士感到困惑.

实际上, 两者是 紧密连接但不完全相同.

• 溶液衰老 指的是 热处理过程, 由两个主要阶段组成: 解决方案处理，然后衰老.
• 降水硬化, 另一方面, 指的是 微观结构和加强机制 在衰老期间发生. 它专注于 形成细沉淀物 增强了材料强度.

因此, 尽管 溶液衰老 是过程, 降水硬化 是结果.

2. 固定溶液处理: 为合金阶段启用“融合派对”

定义 & 目的

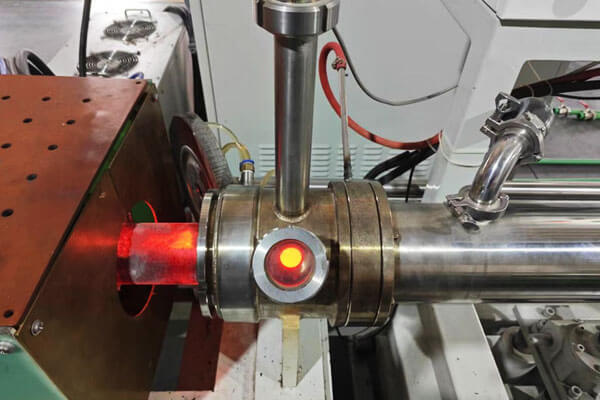

解决方案处理 (也称为溶液淬火) 涉及将合金加热到其单相字段, 在溶剂上方 (固体) 线，但在固相的下方,

保持足够长的时间以溶解所有次级阶段, 然后迅速淬灭以“冻结”过饱和的固体溶液.

这种亚稳态的状态在基质中包含的溶质原子比平衡允许在室温下更大得多,

在随后的老化期间设置受控降水和峰值机械性能的阶段.

关键步骤

• 加热到单相区域
• • 温度选择: 通常在固相物以下20–50°C以避免部分熔化.
  • 同质化浸泡: 通过扩散动力学确定的持续时间 (t≈l2/π2D), 在哪里 l 对应于最大扩散距离的一半 (例如。, 晶粒尺寸或半厚度).

• 快速淬火
• • 媒体选择: 水, 聚合物溶液, 油, 或强迫空气, 被选中以平衡冷却速率与失真或破裂的风险.
  • 客观的: 防止对溶解相的任何过早重新预测, 从而保留最大的过饱和.

热力学考虑

• 过饱和: 淬灭将高温组合物捕获到一个室温矩阵中, 创建驱动力以供以后降水.
• 标准化: 虽然亚稳态, 这种过饱和的固体解决方案是核定细胞的主要溶液, 在受控衰老下均匀分散的沉淀物.

处理参数 & 控制

范围	典型范围	效果如果错误控制
解决方案温度.	Al合金: 480–550°C 你很喜欢: 930–995°C 内部: 1,020–1,060°C 钢: 1,000–1,050°C	太高→谷物变厚, 初期熔化 太低→不完整的解散
浸泡时间	30 最小-8H (取决于截面的厚度)	soak→残留的未解决的颗粒 过度浸泡→过度谷物生长
淬灭培养基	水, 聚合物, 油, 空气	缓慢的淬火→冷却期间的部分降水 快速淬火→失真, 厚部分破裂
淬火	搅拌浴或喷雾	改善冷却的均匀性; 减少梯度

易于理解: “融合派对”类比

想象每个合金阶段作为独特的聚会客人.

在高温下, 房间变得如此温暖和充满活力，每个客人 (溶质原子) 与宿主阶段自由混合, 形成一个同质人群.

音乐停止的那一刻 (快速淬火), 没有人有能量或时间重新集结为单独的簇 - 每个人仍然均匀分布.

超级向下: “冰和火”隐喻

如果您喜欢更内脏的图像, 想想加热金属“红味” (火) 然后将其倒入水或油中 (冰).

这种突然的暴发将原子锁定在适当的位置, 就像瞬间将流动的熔岩雕塑冷冻成刚性, 类似玻璃的形式.

“冰和火”的刺激正是为您的合金的下一个表演创造过饱和矩阵的原因: 细节加强.

3. 老化治疗: 金属的“生长和转变”

定义 & 目的

衰老处理后，溶液淬灭，故意从过饱和固体溶液中沉淀出细小的二相颗粒.

通过在受控温度下保持合金 - 在室温下 (自然衰老) 或温度升高但中等 (人工衰老),

溶质原子扩散和成核纳米级会沉淀出障碍脱位运动并大大提高强度和硬度.

关键步骤

• 自然衰老
• • 状况: 环境温度 (20–25°C).
  • 大体时间: 小时到几天 (例如。, 4Al -Mg -Si合金的–7天).
  • 机制: 缓慢的扩散形成极为细的簇 (GP区) 逐渐演变成连贯的沉淀.

• 人工衰老
• • 状况: 温度升高, 铝合金通常为100–200°C; 400–600°C用于钢和钛合金.
  • 大体时间: 几分钟到几个小时, 取决于温度和合金系统.
  • 机制: 加速扩散会产生半合并沉淀的受控成核和生长 (例如。, θ'在al -cu中, 超级合金中的γ').

动力学考虑

• 成核速率 (我): 在中间过冷的峰值; 过高的高温降低了驱动力, 而过度低温会减慢扩散.
• 增长率 (g): 随着温度的增加，但风险变厚; 最佳衰老需要平衡I和G，以最大化粒子密度并最小化尺寸.

微观结构 - 专业演变

• 未成年的国家: 很少, 非常小的沉淀→适度的强度增益, 高延展性.
• 峰值状态: 高密度相干沉淀→最大屈服强度, 适度的韧性.
• 过分分娩: 沉淀灰色并失去连贯性→轻微的强度下降, 延展性改善.

易于理解: “面包升”类比

将溶液淬火金属视为混合和揉捏的面团 - 均匀但尚未达到其全部潜力.

• 自然衰老 就像让面团在柜台缓慢上升: 它最终自己形成结构, 但是需要时间.
• 人工衰老 就像将面团放在温暖的校对盒中: 它上升得更快，更可预测.

超级向下: “时间释放”糖果隐喻

想象一个糖果，里面嵌入了风味晶体. 最初, 您有一个“过饱和”的糖果，所有混合的糖.

随着时间的推移 (或有点温暖), 微小的糖晶体就在表面下方出现 - 咬人时会散发出甜味.

老化治疗是冶金等效的: 时间 (和热) 哄骗分钟的“糖”会使金属更强壮，更“美味”。

4. 降水硬化: 金属加强的“秘密武器”

定义 & 范围

降水硬化 (也称为年龄硬化) 是在仔细控制的温度和时间下转化过饱和实心溶液的过程,

进入二相粒子的细分网络，极大地阻碍了位错运动并提高屈服强度和硬度.

核心步骤

• 过饱和准备
• • 通过溶液处理和快速淬火, 基质在环境温度下捕获了超出其平衡溶解度的过量合金原子.

• 受控降水 (老化)
• • 在室温下 (自然衰老) 或温度升高 (钢通常为400–800°C, 150铝合金–200°C), 那些溶质原子扩散并成核作为纳米级颗粒.
• 分散加强

• • 连贯或半层的均匀分散会产生局部应力场;
    脱位必须切开或弯曲在每个障碍物周围, 需要更高的施加应力.

加强机制

• 相干应变硬化: 连贯沉淀扭曲周围的晶格, 创建弹性应力场，以驱除脱位.
• 订购硬化: 高度有序的沉淀物需要脱位才能通过有序的晶格切割, 增加临界剪应力.
• Orowan绕过: 更大, 半辅助或不连贯的颗粒弓与循环之间的力脱位, 产生重要的后压力.

工业实例

• pH不锈钢 (例如. 17−4 ph): 解决方案或冷工作后, 在480–620°C时老化会沉淀出富含铜的簇, 达到拉伸强度 > 1,200 MPA在保持耐腐蚀性的同时.
• 奥氏体降水钢: 400–500°C或700–800°C的衰老窗户可为需要超高强度的应用产生金属间阶段.
• 镍碱超级合金: 溶液在γ'溶剂上方, 然后在700–800°C下年龄以沉淀Ni₃(al,的) 长方体 - 对于涡轮叶片中的蠕变抗性至关重要.

易于理解: “两阶段锻炼”类比

将降水硬化视为金属的健身方案:

1. 温暖 (解决方案处理): 松开僵硬的肌肉 - 将所有刚性相位置于一个, 柔韧的质量.
2. 力量训练 (老化): 引入精心校准的电阻（微型沉淀），从而迫使金属的内部“纤维” (脱位) 努力工作, 建立强度和刚性.

超级向下: “华夫饼铁”隐喻

想象一下倒面糊 (过饱和解决方案) 进入热华夫饼 (老化温度).

当铁加热并按下面糊时, 酥脆的口袋形成均匀网格.

这些脆皮的山脊就像纳米式的原始物质一样，它们给华夫饼干 (金属) 它的额外刚性和咬伤, 就像沉淀加强合金的机械“酥脆”一样。

5. 为什么不只是没有解决方案治疗的年龄?

乍一看, 跳过解决方案治疗步骤并直接进入衰老似乎更有效.

然而, 这个快捷方式破坏了降水硬化的基础. 这就是原因 解决方案治疗是必不可少的 在大多数合金系统中衰老之前:

实现 过饱和的固体解决方案

有效降水加强的关键在于创建一个 过饱和 固定溶液 - 一种非平衡状态，在矩阵中，矩阵中存在溶质原子，在室温下远远超出其溶解度.

• 没有溶液处理, 第二阶段的大部分 (例如。, 金属间化合物或共晶相) 仍然无法解决, 锁定在晶界或隔离区域内.
• 这些未解决的粗粒 不能统一地重新定位 在衰老期间, 因此, 加强受到严重限制.

确保沉淀细度和均匀分布

溶液处理溶解了粗二相颗粒, 允许 受控重新沉淀 在衰老期间:

• 这导致 美好的, 均匀分布的沉淀物, 在阻碍脱位运动方面更有效.
• 跳过此步骤 通常产生 大的, 不连贯的颗粒 那几乎没有加强，甚至可能 促进脆性 或降低韧性.

在最终硬化之前提高可加工性

溶液处理的合金通常是 较软且更具延展性, 这是形成的理想, 加工, 或其他后处理步骤:

• 塑形完成后, 老化 然后将合金硬化为最终的力量.
• 如果首先没有溶液治疗进行衰老, 该部分将保留 脆弱而难以处理, 增加制造过程中破裂或故障的风险.

激活右沉淀序列

许多合金，尤其是可降水的铝和钛系统 - 精确的衰老序列 (例如。, GP区域→i”→I'):

• 解决方案处理重置微观结构, 使合金响应此序列.
• 跳过溶液处理通常绕过最有效强化阶段的形成.

易于理解: “烤蛋糕”类比

想象一下，试图通过在室温下放下生面团几天就烤蛋糕，而不是先烘烤:

• 当然, 它可能会变干或略微变硬，但是它永远不会有结构, 味道, 或正确烤蛋糕的完整性.
• 解决方案处理是烘烤; 老化是冷却和设定阶段 结构成熟的地方.

总之:

溶液衰老和降水硬化是两种观点 - 过程与. 机制 - 在相同的两步热处理中，基于无数现代合金的高强度.

通过掌握两个阶段, 冶金学调节力量, 延性, 和严格规格的韧性.



常见问题解答

实心溶液奥氏体如何溶解第二相?

当合金加热到单相中 (奥氏体) 地区, 合金元素的溶解度急剧增加.

这驱动现有的二等颗粒以溶解回奥氏体基质, 创建制服, 过饱和解决方案.

为什么微小沉淀如此有效地增强金属?

精细的沉淀物就像是固定点的茂密森林.

当错位试图滑倒, 它们必须切开或围绕每个沉淀物弯曲，要求更高的施加应力，从而提高屈服强度.

为什么铝合金溶液治疗可降低硬度, 而钢淬灭会增加硬度?

• 铝合金 不形成马氏体; 溶液淬火只会产生柔软的, 过饱和的固体解决方案, 因此初始硬度很低，直到衰老.
• 低的-碳钢 淬火时形成马氏体 - 艰难, 扭曲的阶段 - 因此淬火本身会产生高硬度 (但是韧性低).
